Ремонт водяного узла газовой колонки: устройство узла, основные поломки и подробный инструктаж по ремонту

Как устранить течь?

Обнаружив причину возникновения течи, можно приступать к ее устранению. Дальнейшие наши действия будут зависеть от того, какая часть газовой колонки является источником протечки.

Протечка в радиаторе

О том, что в радиаторе имеется трещина или пробоина, сигнализирует наличие зеленых пятен на этой детали. Порядок работы по устранению протечки в радиаторе будет следующим:

• Перекрываем водопроводные трубы, чтобы в колонку не поступала вода. Отсоединяем от колонки шланги подачи воды. Сливаем из радиатора остатки воды. Чтобы удалить жидкость из змеевика, используем пылесос или насос.
• Вооружившись наждачкой, зачищаем поврежденные участки. Затем обрабатываем эти места обезжиривающим раствором и вытираем насухо.
• Берем паяльник с припоем, который можно использовать при температуре выше 180 градусов (мощность паяльника должна быть не меньше 100 Вт). Измельчаем кусочек канифоли или растираем в порошок пилюлю аспирина. Посыпаем этим составом рабочую поверхность.
• Нагрев паяльник до нужной температуры, наращиваем припой на высоту примерно 0.2 см.
• Повторяем данную процедуру для каждого сквозного повреждения.

Александр Герасимов в своём видеоролике покажет и расскажет как правильно запаять радиатор газовой колонки самостоятельно.

Протечка в резьбовых соединениях

Довольно часто можно обнаружить протечку в резьбовых соединениях между частями газовой колонки

Обратите внимание на то, в какой трубе образовалась течь: по левой трубе обычно подается вода для нагрева, а по правой – газ. Как правило, вода начинает подтекать из трубы, если износилась уплотнительная прокладка

Поменять эту запчасть очень легко.

1. Первое, что нужно сделать – это заблокировать подачу воды.
2. Затем разбираем соединение, в котором обнаружена неполадка (используем для этой цели обычный гаечный ключ). Извлекаем износившуюся прокладку.
3. Соединительные элементы очищаем от загрязнений и обезжириваем.
4. Если повреждена резьба на гайке-«американке», ее следует заменить.
5. Затем устанавливаем новую резиновую прокладку и собираем соединение.

Протечка в трубках

Иногда протечка обнаруживается не в соединении трубок, а непосредственно в них самих. Специалисты советуют при обнаружении трещин и небольших пробоин в трубках использовать тот же способ, что и для устранения течи в радиаторе, то есть, паять. Однако при отсутствии должного ухода, не всегда удается вовремя обнаружить повреждение. Если вы спохватились слишком поздно, и трубка успела прогнить так, что не подлежит ремонту, придется ее заменить.

Те, кто столкнулся с подобной проблемой, говорят, что найти подходящую трубку очень трудно, даже в магазинах, специализирующихся на торговле газовым оборудованием. В качестве замены трубке можно использовать гофрированный шланг из нержавейки или гибкую подводку для воды.

Как правильно запаять трубку, не испортив её и продлив срок службы газовой колонке, можно посмотреть в видеоролике Владимира Пекаря, которое представлено ниже.

Как работает редуктор для газовой колонки: конструкция

Основная задача редуктора газовой колонки – пропускать воду внутрь оборудования и заботиться о включении и выключении нагревателя при открытии и, соответственно, закрытии крана. Узел, расположенный в редукторе отвечает за изменение протока воды. Устроена “лягушка” достаточно сложно.

Так, водогазовый редуктор газового водонагревателя состоит из:

• Мембраны и диска (грибка);
• Регулятора расхода;
• Регулятора температуры;
• Регулятора подачи воды при открытом и закрытом смесителе;
• Сопло Вентури;
• Фильтра горячей воды.

Водяной блок выполняет еще и защитную функцию – если напор воды будет недостаточным, редуктор выключит колонку, заботясь о том, чтобы оборудование не перегрелось

Схема строения узла в каждой отдельной модели остается неизменным. Различия могут быть лишь в материале изготовления узла: газоводяной блок изготавливают из латуни, пластика, полиамида.

Так, вода, поступая в колонку, воздействует на диафрагму и диск (грибок). Детали меняют свое расположение, что вызывает активизацию штоком клапана газового узла, к горелке начинает поступать топливо. Как только кран закрывается, давление в системе снижается, детали возвращаются на свои места и горелка гаснет.

Устройство газовой колонки

На фото изображен газовый проточный водонагреватель «Оазис». Устройство газовой колонки описывают ее составляющие части. Стоит отметить, что любой из элементов газовой колонки нуждается в периодическом техническом обслуживании согласно рекомендациям производителя.

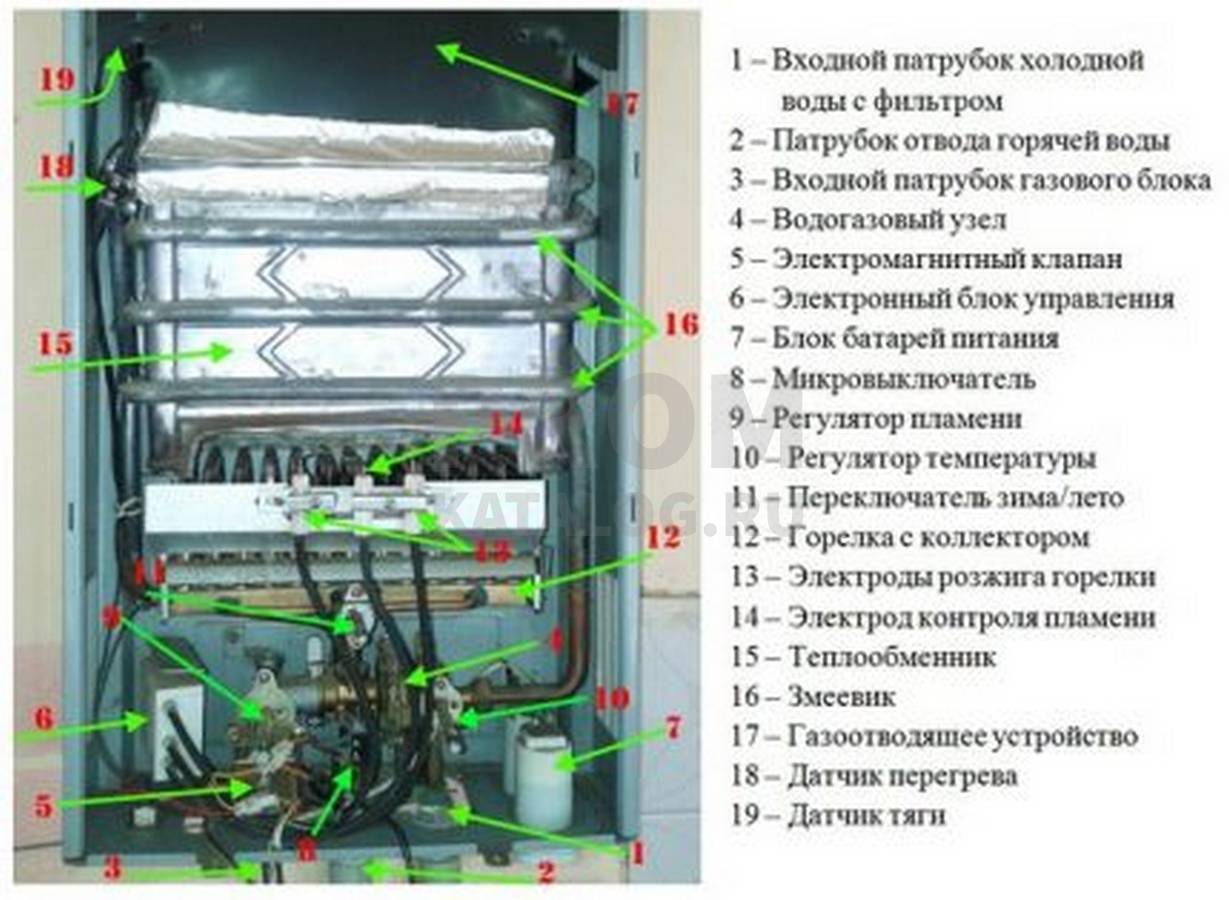

1 — вытяжная труба; 2— вентилятор; 3 — датчик перегрева; 4, 20 — переключатель зима/лето; 5 — ручка газорегулятора; 6 — электромагнитный клапан; 7 — электронный блок управления; 8 — водоотвод; 9 — входной патрубок газового блока с фильтром; 10 — газоотводящее устройство; 11 — задняя стенка; 12 — теплообменник; 13 — горелка с коллектором; 14 — ионизационный электрод контроля пламени; 15 — электроды электронного розжига; 16 — узел водогазовый; 17 — микровыключатель; 18 — предохранительный клапан, 19 — входной патрубок с фильтром для подвода воды; 21 — ручка водорегулятора; 22 — окно смотровое; 23 — цифровой дисплей, отражающий температуру горячей воды; 24 — облицовка; 25 — патрубок дымоотвода d 60 мм; 26 — датчик дымоудаления (пресостат).

Во время технического обслуживая не реже одного раза в год обязательно выполняется чистка устройства и его основных элементов, замена уплотнителей, смазка подвижных соединений, проверка работоспособности герметичности газовой и водяной систем.

Устройство газовой колонки и принцип работы

Основные узлы и их назначения у всех газовых водонагревателей одинаковы.

Узел, элемент	Назначение
Блок розжига, включая запальник.	Предназначены для розжига газовой горелки.
Горелка и камера сгорания топлива.	Обеспечивают водонагреватель тепловой энергией.
Водяной узел.	Регулирует подачу воды.
Теплообменник.	Передаёт змеевику, в котором нагревается вода, тепло от камеры сгорания.
Трубы для подачи газа и воды.	Для подключения к газо- и водопроводу.
Труба для подсоединения к дымоходу.	Предназначена для вывода продуктов сгорания в вентшахту.
Блок управления.	Регулирует температурный режим нагрева воды.

Устройство газового водонагревателя

Возможные причины протечки

Вода из газовой колонки может появиться по нескольким причинам.

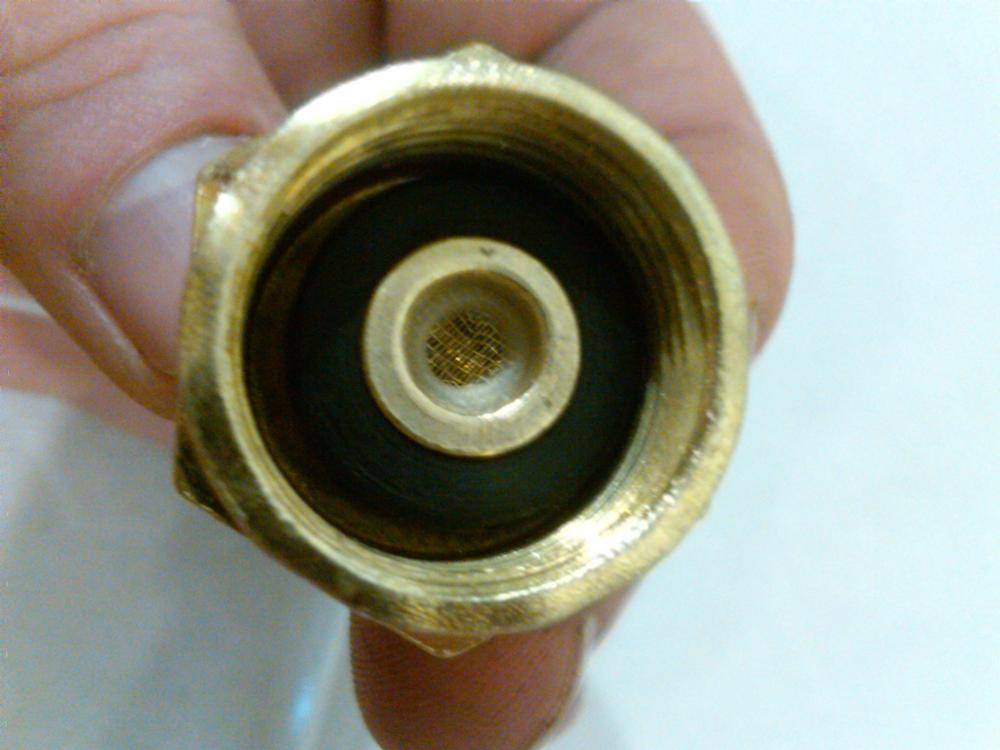

 Износ прокладки. Для повышения герметичности соединения между трубами и патрубками устанавливаются резиновые прокладки. При активной эксплуатации газовой колонки они могут порваться или протереться. Если человек заметил протечку в месте соединения труб, скорее всего ее причина кроется в вышедшей из строя прокладке.

Резиновая прокладка

 Вышел из строя радиатор. Одна из наиболее распространенных причин протечки. В этом случае капать будет из места соединения труб и радиатора. Здесь наблюдается резкий перепад температур. Из-за этого происходит износ самих труб. На них начинает появляться коррозия. Как результат – соединение теряет герметичность. Вода прорывается наружу.

Радиатор в газовой колонке

 Отсутствие технического обслуживания. Примерно раз в год газовое оборудование, установленное в квартире, должно проходить техническое обслуживание. Оно направлено в первую очередь на выявление возможных неисправностей и устранение их на ранних стадиях. Если ТО долго не проводится, это может привести к возникновению протечки.

ТО газового оборудования

Как предотвратить поломку газовой колонки « Оазис»

Чтобы не допустить ситуацию, когда потребуется ремонт газовой колонки Оasis необходимо правильно ухаживать за газовым оборудованием и правильно его эксплуатировать. Именно такие рекомендации можно прочитать в инструкции для газовых колонок. Вот некоторые советы по эксплуатации:

• Надо следить за зарядом батареек.
• При выключении агрегата, сначала надо перекрыть воду.
• Если агрегат отключается надолго, то надо перекрыть подачу горечей воды.
• Периодически чистить колонку от накипи.
• Использовать только тот газ, который рекомендован производителем.
• Не включать колонку, если отсутствует тяга.
• Не производить ремонт самостоятельно.

Особенности использования батареек

Из всех деталей, наиболее частой замены требуют элементы питания. Для газовых колонок следует выбирать только щелочные батарейки, изготовленные по технологии Alkalin power типоразмера «D» и первой буквой «L» в обозначении – LR20. Их емкость и срок службы в пять раз больше, чем у солевых: от 1 до 1,5 года.

Лучше не покупать слишком дешевые элементы, они могут оказаться подделкой. Возможен вариант установки аккумуляторов NiMH или Li-Ion, но их цена с зарядным устройством выше

Для этого можно купить специальный блок питания, на 3 В, либо использовать зарядное устройство для мобильника, на 5 В, с дополнительным стабилизатором. Главное требование – чтобы его мощности хватало на розжиг, который происходит при напряжении питания 3 В и токе 350 мА.

Для случаев отключения электричества всегда можно держать в запасе батарейки, благо, у алкалиновых срок хранения 5 лет и выше.

Качество теплообменника колонки

При выборе колонки следует особое внимание обращать на качество теплообменника. Тип металла и его качество оказывают большое влияние на срок службы радиатора. Они изготавливаются из оцинкованной стали, нержавейки, меди

Они изготавливаются из оцинкованной стали, нержавейки, меди.

Самые долговечные из нержавейки, но уступают по теплопроводности медным. Соответственно  менее экономичны, обладают меньшим КПД. Медные – самые эффективные по передаче тепла, но и самые дорогие.

При замене теплообменника на новый обращайте внимание на толщину металла и вес радиатора. Качественный не должен быть слишком легким

Фактор дороговизны меди приводит к тому, что производители максимально экономят на толщине стенки теплообменника, доводя ее вплоть до 0,5 мм, что значительно сокращает срок службы

По этой же причине в медь добавляют другие металлы. Полученный таким образом сплав может обладать непредсказуемыми свойствами. В результате, такой теплообменник даже невозможно запаять

Фактор дороговизны меди приводит к тому, что производители максимально экономят на толщине стенки теплообменника, доводя ее вплоть до 0,5 мм, что значительно сокращает срок службы. По этой же причине в медь добавляют другие металлы. Полученный таким образом сплав может обладать непредсказуемыми свойствами. В результате, такой теплообменник даже невозможно запаять.

Качество воды в системе

Если вода в системе подвергается частому хлорированию, это отрицательно сказывается на состоянии медного теплообменника. В совокупности с утонченными стенками трубопровода это может быстро приводить к коррозии и появлению свищей.

Улучшить качество воды можно с помощью аквафильтров и магнитных умягчителей.

Перегрев газовой колонки

Самым главным фактором, приводящим к неисправностям и уменьшению срока службы колонки, является ее перегрев

Важно не доводить температуру до 65 градусов и выше

Проблемы с электропитанием

Для нормальной работы большинства находящихся внутри агрегата узлов необходимо наличие стабильного электропитания. Поэтому, если появляются неисправности газовой колонки в виде сбоев, которые характеризуются тем, что пламя не зажигается или гаснет в процессе работы аппарата, то возможной причиной такой неполадки может быть нехватка мощности тока, подаваемого от батареек.

Часто пользователей при ремонте газовой колонки Оазис, а также газовой колонки Юнкерс, вводит в заблуждение тот факт, что ЖК дисплей светится, и проблем с питанием вроде бы нет. Но следует учитывать, что для розжига требуется достаточной силы заряд, чтобы образовалась искра в запальной свече. Помимо этого, электронному блоку также требуется электропитание для передачи его на электромагнитный клапан, чтобы он находился в состоянии «открыто». Поэтому, если батарейки уже подсевшие, то на обеспечение работы данных модулей может быть недостаточно мощности.

В инструкции к водонагревателю производитель указывает время работы одного комплекта батареек. Как не трудно догадаться, эта величина приблизительная, и зависит она от качества применяемых элементов питания

При покупке батареек следует обратить внимание на маркировку, нанесенную на них. Для длительной работы газовой колонки рекомендуется выбирать батарейки с маркировкой LR20

Это означает, что они алкалиновые, то есть щелочные.

Более дешевые, с надписью R20, выходят из строя очень быстро и не справляются с постоянной нагрузкой. Идеальным вариантом можно считать литиевые батареи CR20. Главное их отличие от щелочных – это высокая емкость, стабильный создаваемый ток, длительная работа, превышающая в несколько раз срок службы батарей LR20. Единственный недостаток батареек с маркировкой CR20 – это их высокая стоимость. Так что покупка щелочных элементов питания LR20 в плане экономичности и рентабельности будет правильным выбором.

Основные преимущества газовых колонок

Колонка фирмы Bosh

Газовые водонагревательные колонки на протяжении долгих десятилетий постоянно используется для получения воды необходимых температур.

Основные преимущества использования этого отопительного оборудования :

• легкость во время использования;
• экономия;
• эстетичные внешние характеристики;
• приемлемые размеры;
• безопасность;
• долговечность.

Главным критерием экономичности оборудования является его степень «прожорливости».

Потребители газовых колонок, которые имели опыт использования других нагревателей, отмечают что работа с такими устройствами является намного дешевле, чем с электрическими водонагревателями или устройствами, которые работают с помощью альтернативного топлива.

Это происходит из-за того, что природный газ, который затрачивается для «разогрева» воды, по себестоимости намного экономнее других «источников энергии», а с помощью современного оборудования можно достичь колоссальных результатов.

Устройство и принцип действия модели Neva 4511

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

1. Корпус с петлями для настенного монтажа.
2. Диффузор – сборник продуктов горения с патрубком для дымохода.
3. Медный теплообменник.
4. Газогорелочное устройство.
5. Водяной узел.
6. Мембранный исполнительный элемент (так называемая лягушка).
7. Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
8. Контроллер.
9. Микровыключатель подачи питания на электронный блок.
10. Трубки подачи воды.
11. Запальный электрод.
12. Датчик пламени (ионизации).
13. Дополнительный электрод для розжига горелки.
14. Кран – регулятор протока.
15. Регулировка интенсивности горения и температуры нагрева.
16. Подключение датчика тяги, установленного внутри диффузора.
17. Отсек для элементов питания (батареек).

Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

1. После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
2. Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
3. Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
4. При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.

Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:

https://www.youtube.com/watch?v=—nsb1QhsZE

Как включить газовую колонку и отрегулировать температуру и давление

Перед включением газовой колонки производятся начальные настройки, чтобы оптимизировать нагрев воды, потребление газа и производительность системы для пользователя. А также регулировка может понадобиться после ремонта или при утере настроек по какой-то причине.

Расход воды

Номинальные параметры расхода воды указываются производителем в паспорте на колонку. Например, чтобы установить значение 10 л / мин, необходимо открыть кран горячей воды, установить ручку регулировки на этот индикатор и затем закрыть смеситель.

Расход газа

Для начала установите ручку подачи топлива на минимальный уровень, после подключения оборудования к электросети или вставки аккумуляторов откройте газовый кран на магистральной трубе. Затем откройте смеситель с горячей водой, колонка автоматически включится и начнет нагревать воду. Затем установите регулятор топлива на уровень, при котором вода будет нагреваться на 25 ° C выше отметки расхода на входе. Следует помнить, что для прогрева оборудования потребуется некоторое время.

Установка и регулировка водонагревателя

Особенности настройки разных моделей водонагревателей

В продаже имеются газовые колонки с разными характеристиками и особенностями.

Некоторые модели оснащены режимом «Зима-лето» Зимой регулятор температуры устанавливают в максимальное положение. Летом входящая вода теплее, поэтому рукоятку смещают на минимум.

Автоматические колонки оборудованы системой самодиагностики. Если давления не хватает или произошла неполадка, работа устройства блокируется.

Обратите внимание! Если вам не удалось самостоятельно настроить оптимальный режим работы устройства, вызовите специалиста сервисного центра

Настройка водонагревателя Нева

Панель управления отечественной газовой колонки Нева весьма проста. Правая рукоятка служит для настройки потока воды, а левая – для газа. Регулировать температуру воды можно с помощью обеих рукояток.

Если левую ручку установить на «максимальную подачу», то устройство будет потреблять много газа и вода станет горячей. Аналогично работает правая рукоятка – если установить ее на максимум, то поток воды усилится, но зато она не будет успевать сильно нагреться.

Регулируйте обе ручки в зависимости от потребности. Напор подгоняйте правой рукояткой, а температуру регулируйте левой.

Обратите внимание! У водонагревателя Нева есть особенность: если установить подачу воды на максимум, а газ – на минимум и наоборот, то устройство отключится. Для повторного включения требуется закрыть кран горячей воды, а затем открыть его снова. Правильная настройка любого водонагревателя не только существенно сэкономит средства, но и позволит пользоваться ею с комфортом

Водонагреватель прослужит много лет и не отключится в самый неподходящий момент

Правильная настройка любого водонагревателя не только существенно сэкономит средства, но и позволит пользоваться ею с комфортом. Водонагреватель прослужит много лет и не отключится в самый неподходящий момент.

Источник

Мелкие неисправности

Также кроме основательных поломок, есть ряд проблем, которые решаются без особого труда:

• Засорение сетчатых фильтров. Так как вода в кранах жесткая с повышенным содержанием солей, со временем забиваются простые сетчатые фильтры на входе в колонку. Их следует время от времени менять.
• Слабое давление воды. Если напора воды недостаточно, колонка просто не включится. Следует проверить, как идет вода из холодного крана. Если напор и там слабый, следует подождать или позвонить в коммунальные службы. Узнать, куда звонить, можно в справочной службе или на информационных объявлениях в подъезде. Также это можно устранить, настроив регулятор давления на самой колонке. Нужно его поставить на меньший напор.
• Сели батарейки. Если у вас автоматический розжиг от батареек, то их следует заменить (как это сделать в газовых колонках Нева читайте здесь). Иногда сложно распознать, когда батарейки разрядятся, потому что искра продолжает трещать, но ее мощности недостаточно для того, чтобы газ зажегся. В некоторых моделях колонок есть индикатор заряда батареек на экране или стоит специальная лампочка. В современных моделях устанавливают две батарейки с маркировкой R Следует брать дорогие алкалоидные. Обычно ячейка с ними находится снизу корпуса.
• Засорился запальник. Если у вас модель с пьезорозжигом, то над горелкой расположен запальник. Раз в год его следует очищать от пыли. Снимается защитная шайба и он аккуратно вытаскивается в направлении вверх. Зубной щеткой очищается место его расположения на устройстве. Сам запальник представляет собой трубку, которую также аккуратно прочищают тонкой проволокой.

Также усложненным устройством отличаются турбированные колонки (например, Termaxi JSG 20R) и колонки с гидротурбиной. Для их ремонта также желательно позвонить специалистам.

Ниже посмотрите 3 видео по ремонту газовой колонки Бош.

Часть 1:

Часть 2:

Часть 3:

Разбор

Даже если ваша колонка исправна и не проявила пока ни одну из вышеперечисленных неполадок, вам следует заботиться о ее состоянии. Газовые колонки требуют, как и любое часто эксплуатируемое устройство, ухода и бережного отношения. А это значит, что периодически их необходимо чистить и промывать от собравшейся пыли, грязи, жира. И первое, что вам потребуется в этом случае сделать, – это разобрать газовую колонку. Для этого потребуется выполнить ряд последовательных действий.

Любое действие, связанное с ремонтом или чисткой колонки, требует обязательного отключения воды и перекрытия крана подачи газа.

• Первое действие после перекрытия соответствующих кранов обусловлено необходимостью снять кожух с газовой колонки. Для этого следует в нижней части конструкции в зоне входа труб найти два самореза, расположенных в левом и правом углах задней стенки, и открутить их при помощи крестовидной отвертки.
• Кожух нужно подтянуть на себя так, чтобы две ручки (левая – для пьезоэлектрического поджига и правая – для регулировки подачи газа) утонули в его корпусе. Таким образом, на момент, когда они уже не будут препятствовать движению кожуха и цепляться за него, нужно сдвинуть его аккуратно вверх. Верхними прорезями он подастся за пределы зацепов, которые расположены на самом основании колонки, после чего абсолютно легко снимется с установки.
• Сняв кожух с установки, вы откроете своему взору «нутро» строения газовой колонки. И это «нутро», вероятнее всего, будет покрыто клубами пыли, копоти и грязи. Воспользуйтесь крупной щеткой с длинным ворсом для сметания загрязнений с деталей колонки. Но если вы хотите заняться более глобальной прочисткой внутренних составляющих колонки, вам потребуется их частичный демонтаж.

Снятие кожуха является не только одной из первых задач, которую следует выполнить перед тем, как почистить газовую колонку в домашних условиях. Это также первый шаг к тому, чтобы оценить степень возникшей неисправности и перейти к посильным ремонтным работам. И каждый последующий шаг в ремонте газовой колонки – это определенный перечень последовательных действий, ход которых будет зависеть конкретно от вида неисправности.

Информация о производителе колонок

«Балтийская газовая компания» (BaltGaz Групп) работает с 1995 года. Сегодня концерн является лидером рынка РФ в сегменте разработки, производства и реализации газовых водонагревателей и котлов.

В группу входят два крупных завода: петербургский «Газаппарат» и «Армавирский завод газ. аппаратуры». Реализация готового оборудования и запасных частей производится концерном оптом и в розницу бытовым и промышленным потребителям. Точки продажи открыты более чем в 1500 населенных пунктах РФ и стран ближнего зарубежья. Количество авторизованных сервисных центров – более 400.

В продукции BaltGaz Групп объединены российский инженерный опыт и передовые европейские технологии. Газовые колонки производятся под брендами Neva и Neva Lux (NEVA и NEVA LUX). Качество их исполнения и уровень экологической безопасности соответствуют мировым нормам, а цена ниже, чем у заграничных аналогов.

Сборка устройства

В старых водонагревателях Нева и Астра ставим на место верхнюю крышку водяного регулятора и закручиваем восемь винтов по принципу один напротив другого. Определяем, где вход в регулятор и ставим его к трубе, по которой в колонку поступает вода. Водяной узел вставляется в газовый и закручивается три винта, с помощью которых они крепятся друг к другу. Желательно поменять прокладки на входе и выходе. После этого закручиваются накидные гайки ключом на 24.

В новых водонагревателях закручиваем четыре шурупа на водяном регуляторе, прикручиваем водогазовый узел к горелке. Далее горелочный блок прикручиваем к задней стенке, подключаем электроды розжига и ионизации и ключом закручиваем накидные гайки.

После сборки проводим проверку. При открытом кране горячей воды постепенно включаем воду на входе колонки. Убеждаемся, что нигде нет протечек. Можно перепроверить, проведя сухими салфетками на накидных гайках. Через несколько минут кран закрываем и проверяем те же соединения, но уже под давлением. Если всё в порядке, открывается вентиль газа и проверяется работа колонки

Важно проверить газовые соединения, нанеся мыльный раствор. Если нигде нет протечек и все работает, можно крепить кожух колонки

Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Получите нашу книгу

Замена мембраны газовой колонки Нева 3208

Современные газовые водонагреватели проточного типа в своей конструкции имеют резиновую мембрану, которая служит для включения колонки. Постоянное давление воды портит её, изнашивает и заставляет рваться. необходимая работа и составляющая часть годового технического обслуживания. Наиболее подвержены к износу мембраны в аппаратах отечественного производства. За один год работы колонки НЕВА 3208 можно произвести до трех замен.

Замена мембраны газовой колонки — работа, не требующая профессиональной подготовки, но требующая внимательности. В этой статье, мы расскажем вам как своими руками произвести замену мембраны на примере газовой колонки НЕВА 3208.

Как выполнить чистку «лягушки»?

Очистку узла следует проводить каждый год. После снятия крышки или разбора редуктора на две части проводят чистку внутри блока и техническое обслуживание элементов. В процессе очистки блока удаляется накипь и твердые частицы, осевшие на дне узла. Также следует почистить сетку на вводном патрубке. Шток рекомендуется смазать касторовым маслом или солидолом. Прокладку также необходимо промазать, если чувствуется, что она потеряла эластичность.

Уход за элементами водяного блока продлит эксплуатационный срок газовой колонки и снизит вероятность появления каких-либо неисправностей.

При каждой чистке проверяют работоспособность составляющих и при необходимости их заменяют:

• смена сальника штока обычно требуется примерно каждые 3 года для защиты газового клапана от попадания влаги;
• мембрану следует менять при появлении микротрещин или при разрывах.

Менять изношенные детали нужно на новые фирменные изделия. Мембрану можно приобрести отдельно, однако, при желании удастся найти также комплект, который включает в себя все составляющие для замены.

Протекания резьбовых соединений

Иногда капает вода из газовой колонки по причине протекания резьбовых соединений. В местах, где они располагаются, производители применяют американки (накидные гайки).

Чтобы их уплотнить используются прокладки из резины, которые под действием высоких температур утрачивают эластичность, становятся твёрдыми и пропускают воду.

Для устранения неполадок потребуется:

• Перекрыть воду (на трубке, через которую холодная вода подаётся в колонку, имеется специальный кран);
• Открутить разводным гаечным ключом резьбовое соединение (открутить будет легче, если место соединения немного нагреть);
• Достать старую резиновую прокладку, тщательно осмотреть резьбу.

Если резьба без повреждений, то необходимо просто поменять прокладку новой и затянуть соединение ключом. При имеющихся на резьбе американки дефектах потребуется замена накидной гайки.

Оптимальным вариантом послужат современные силиконовые прокладки. Они долговечнее резиновых уплотнителей и позволяют обеспечить лучшую герметичность. Можно в одном месте резьбового соединения вместо одной прокладки использовать две.

Подготовка к ремонту водяного узла

Часто, разобрав лягушку для установки новой мембраны, можно обнаружить, что кроме неё необходимо заменить одну или несколько прокладок разного диаметра. Поэтому к ремонту нужно приступать, купив заранее полный ремкомплект водяного узла, соответствующий модели вашей газовой колонки.

Для проведения ремонта или профилактического обслуживания рациональнее всего запастись ремкомплектом, так как при разборке водяного редуктора может выясниться необходимость замены не только мембраны, но и нескольких других деталей

Кроме запчастей понадобится инструмент. Для агрегатов старого типа: разводной ключ, отвертки для винтов с прямыми и крестообразными шлицами. Для современных моделей «Невы» и китайских водонагревателей нужна будет отвёртка с битой Ph2, желательно намагниченная. Есть и аппараты с «хитрым» крепежом. Не будет лишним средство для решения проблемы закисших винтов, например, WD-40.

Также понадобятся два разводных газовых ключа. Они необходимы, чтобы при демонтаже и обратной установке во время накручивания фурнитуры (гибких шлангов или фитингов) не нанести повреждения штуцерам узла.

При приложении чрезмерных усилий в штуцерах возможно образование микротрещин, или скрытых трещин, которые снаружи не видны. Чтобы этого не произошло, на штуцерах сделаны шестигранные площадки, которые придерживаются от смещения одним из ключей. Вторым ключом прикручивают или откручивают фурнитуру.

Ремонт фланцев

Иногда пайка может потребоваться медным патрубкам, расположенным на стыке водопровода с выходной трубой теплообменника. В данном случае можно воспользоваться кусками медной трубы с фланцами и накидными гайками-американками – их обычно применяют для монтажа системы подачи воды из медных труб.

Если в наличии прямые отрезки трубы, дорабатывать их не нужно, а вот изогнутые куски нужно обрезать. На месте изгиба отпиливают кусок трубы с фланцем. Расширенный участок трубы, расположенный с другой стороны, также нужно отпилить. Он будет использован впоследствии как соединительное кольцо.

Теперь нужно отрезать треснувший фланец с патрубка на газовой колонке. Его длина должна соответствовать заготовленной заранее трубке с новым фланцем.

Прежде чем начинать дальнейшую стыковку, стоит убедиться, что элементы совмещаются между собой свободно – патрубок теплообменника входит в кольцо с некоторым зазором.

Чтобы улучшить сцепление, перед пайкой поверхность трубки и кольца рекомендуется зашлифовать мелким наждаком до полного устранения слоя окиси. Поверх подготовленных участков паяльником мощностью 60-100 Вт наносят тонкий слой припоя, можно использовать оловянно-свинцовый ПОС-61. Флюсом в данном случае может быть как соляная кислота, гашенная цинком, так и канифоль или аспирин.

Начиная пайку трубки с фланцем, обратите внимание, чтобы место стыковки двух труб располагалось по центру соединительного кольца. В тех случаях, когда после нанесения слоя припоя на поверхность трубок, они не будут входить в кольцо, поверхность следует прогреть паяльником, чтобы расплавить припой

Проследите, что накидная гайка надета на трубку прежде, чем будет начата пайка.

Когда стыковка элементов завершена, и они расположились должным образом, пайку теплообменника завершают. Для этого зазоры между элементами заливают расплавленным припоем.

Выводы и полезное видео по теме

Часто проблему течи теплообменника газовых колонок устраняют при помощи пайки трубок. Однако не у каждого в доме будет нужный инструмент и материалы. Есть альтернативный способ решения проблемы – без пайки. Как это сделать, смотрите в следующем видео:

Устранение течи водонагревателя любой марки не является сложной процедурой – все работы можно выполнить самостоятельно, имея в доме стандартный набор инструментов. Для этого не обязательно обладать специальными навыками и знаниями, а достаточно использовать приведенную выше инструкцию и не забывать при этом о правилах безопасности при использовании газового оборудования.

А если в процессе проведения ремонта своими руками вы обнаружили утечку газа, следует незамедлительно вызвать газовщиков.

Хотите рассказать о собственном опыте устранения течи газовой колонки? Или у вас есть собственное мнение по поводу целесообразности самостоятельного поиска причины, вызвавшей протекание, и дальнейшего ремонта своими силами? Выражайте свое мнение, делитесь опытом, участвуйте в обсуждениях – форма комментариев расположена ниже.

Источник

Выводы и полезное видео по теме

Ролик демонстрирует личный опыт одного из владельцев нагревателя — то есть, ремонт своими руками регулятора давления воды. В частности, весь ремонт сводится к замене мембраны. Зрителям ещё раз напомним: самостоятельный ремонт газовых систем недопустим!

https://youtube.com/watch?v=XvGmyGPY9hw

Проще найти и купить новую мембрану для газовой колонки, заменить этот аксессуар по инструкции, описанной выше и спать спокойно. Тем более что замена, в большинстве случаев, не требует существенных финансовых затрат. В среднем на покупку комплектного аксессуара достаточно 200-300 рублей.

Оставляйте, пожалуйста, комментарии, публикуйте фото по теме статьи и задавайте вопросы в расположенном ниже блоке. Расскажите о том, как выбирали и меняли мембрану в газовом водонагревателе. Поделитесь полезными сведениями и технологическими нюансами, которые пригодятся посетителям сайта.
