Учимся делать ремонт вытяжки

Частые неисправности

Плановое техническое обслуживание и соблюдение правил эксплуатации – гарантия долговечности и бесперебойной работы устройства. Если на газовой плите часто включена конфорка с открытым пламенем и без посуды, то можно не удивляться, почему перестала работать вытяжка на кухне.

Правила эксплуатации вытяжки гласят, что устройство необходимо включать за 5 минут до готовки, а выключать через четверть часа после окончания готовки. Если этот пункт не выполнить, в помещении будут оставаться кухонные запахи. Поэтому при жалобах на то, что плохо тянет вытяжка на кухне и не устраняет запах при готовке, нужно проверить, вовремя ли включают и выключают аппарат. Если эти правила соблюдены, причиной запахов может быть засорение фильтров. Фильтрующие элементы необходимо вовремя мыть или заменять.

Если не работает вытяжка -прежде всего проверьте исправность ее освещения

Если не работает вытяжка на кухне, для начала необходимо проверить, есть ли освещение. Если с лампочками все в порядке, значит, случилась неполадка с управляющей схемой или вышел из строя двигатель. Если мотор работает, но скорость вращения не регулируется, то велика вероятность, что поломалась схема управления.

Типичные поломки вытяжных аппаратов:

  1. Забитые и засоренные фильтры. Очистители необходимо своевременно менять или очищать в зависимости от типа. Скопление мусора и жира может спровоцировать возгорание блока переключателей.
  2. Неисправность переключателей. Если не работает переключатель оборотов вентилятора вытяжки, его заменяют новым.
  3. Поломка двигателя.
  4. Разрывы электрических контактов. При осмотре обнаруживают рваные провода, опухшие конденсаторы, обгоревшие обмотки или отслоившиеся дорожки печатных плат.
  5. Износ коллекторов, щеток, подшипников, щеткодержателей.

Серьезные поломки вытяжного устройства может починить только человек, знающий наизусть учебник по электротехнике и электрическую схему кухонной вытяжки.

Устройство и конструкция вентиляции на кухне

Нужно понимать устройство самой вытяжки и комплектацию модели, которая установлена на кухне. В любой из них есть следующие узлы:

  • решётки вентиляции;
  • вентилятор;
  • двигатель;
  • плата;
  • тумблер освещения;
  • тумблер включения вытяжки;
  • регуляторы мощности и вентиляции;
  • клеммная колодка;
  • щиток;
  • корпус;
  • шнур питания;
  • фильтр угольный и жироулавливатель;
  • решётка забора воздуха;
  • фиксаторы;
  • лампа.


Более новые модели обладают пониженным уровнем шума при высокой производительности и надёжности. Отличаются вытяжки:

  • способом переключения мощности;
  • возможностью сенсорного управления вентилятором;
  • дизайном;
  • расположением лопастей вентилятора, осветительными приборами, установленными фильтрами и качеством комплектующих.

Лопасти вентилятора имеют осевое и тангенциальное размещение. Второй вариант надёжнее, зафиксировано меньшее количество поломок. Освещение вытяжек осуществляется за счёт:

  • ламп накаливания;
  • галогенных источников или светодиодов.

Фильтры в вытяжках установлены нескольких видов:

  • грубой и тонкой очистки;
  • жироулавливающие.

Изготовлены они из разных материалов, требуют замены примерно каждые 3 месяца. Многоразовый фильтр — из металла, его достаточно промывать регулярно под проточной водой.

Основные неисправности

К сожалению, даже при самом бережном отношении к технике не исключены поломки. Рассмотрим самые частые жалобы пользователей и возможность самостоятельно произвести ремонт кухонной вытяжки.

Не горит подсветка

Светильники вытяжки удобно использовать для освещения рабочей поверхности. Если подсветка перестала работать, нужно:

  • Включить вытяжку и убедиться, что вентилятор работает.
  • Проверить исправность ламп. Лампы накаливания и галогенные лампы можно проверить тестером (мультиметром) в режиме измерения сопротивления. Если показания на приборе стремятся к бесконечности, значит лампа перегорела и её нужно поменять. Светодиодные лампы из-за более сложного устройства проверить таким способом невозможно, определить их пригодность можно с помощью рабочего патрона. Замена ламп – простейшая манипуляция, с которой справится любой взрослый человек.
  • Если лампы исправны, проверить тестером кнопку выключения (сопротивление между контактами в нажатом состоянии должно быть меньше 1 Ом) и последующие элементы электрической цепи. Методом исключения найти неисправную деталь и заменить её.

Недостаточная тяга

В этом случае неэффективно устраняются запахи, на окнах скапливается конденсат. «Виновником» может быть как общее неудовлетворительное состояние вентиляции в доме, так и поломки внутри прибора. Чтобы выяснить реальную причину, нужно:

  • Проверить тягу в шахте дома. При её отсутствии следует обратиться в соответствующие коммунальные службы. Осуществить чистку или восстановление вентканала своими силами невозможно.
  • Открыть форточки и проветрить помещение – в комнате с плотно закрытыми окнами может возникнуть эффект вакуума.
  • Проверить уровень загрязнённости фильтрующих элементов. При необходимости помыть жировой и заменить угольный фильтр.
  • Поломка лопасти вентилятора может быть причиной того, что вытяжка плохо тянет. Необходимо разобрать вытяжку и заменить деталь.

Вентилятор шумит

Часто высокий уровень шума – следствие некачественной сборки, что характерно для дешёвых китайских изделий, в этом случае поможет только замена прибора. Владельцы качественной техники тоже часто задаются вопросом, как уменьшить шум при работе вытяжки. Для этого необходимо:

  • Убедиться в должном креплении прибора к стене и элементам кухонной мебели. Незначительный зазор может привести к появлению шумов и стуков при работе. Чтобы устранить это, нужно подтянуть крепёжные элементы.
  • Проверить воздуховод – часто его засорённость увеличивает уровень шума двигателя.
  • Подложить куски поролона или звукоизоляционного материала под проблемные участки.

Вытяжка не включается вообще

Это самый плохой сценарий развития событий – и подсветка не горит, и двигатель не запускается. В таких случаях, чтобы самостоятельно на дому осуществить ремонт вытяжки, нужно иметь базовые знания по электротехнике и некоторый опыт работы с электроприборами. Вооружившись необходимыми инструментами, необходимо:

  • Перегорел плавкий предохранитель, который нужно заменить.
  • Последовательно проверить напряжение в розетке с помощью индикаторной отвёртки, автомат на распределительном щитке, целостность шнура и вилки. Если всё в порядке, нужно искать поломку в самом приборе.
  • Прозвонить тестером (мультиметром) всю цепь. Следует начать с выключателя на панели – возможно, отошёл один из контактов. Затем проверить предохранитель, который служит защитой устройства от перепадов напряжения, потом конденсатор – он не должен быть вздутым. Если всё в порядке, прозвонить обмотки мотора. В случае обрыва цепи здесь, лучше купить новый двигатель, ремонтировать старый нецелесообразно.

Не переключается скорость

В этом случае ремонт вытяжек заключается в том, чтобы:

  • Проверить переключатель, предварительно сняв защитный экран. Кнопочные и ползунковые переключатели наиболее надёжные и ремонтопригодные. Обычно достаточно поменять износившийся элемент или почистить контакты. Сенсорную панель, скорее всего, придётся полностью поменять.
  • Проверить пусковой конденсатор. При необходимости заменить его на новый.

Прежде чем приступить к устранению неисправностей бытового прибора, нужно реально оценить свои способности. Возможно в некоторых случаях целесообразней доверить ремонт кухонных вытяжек специалистам. Такое решение может уберечь вас от более дорогостоящего ремонта или замены техники.

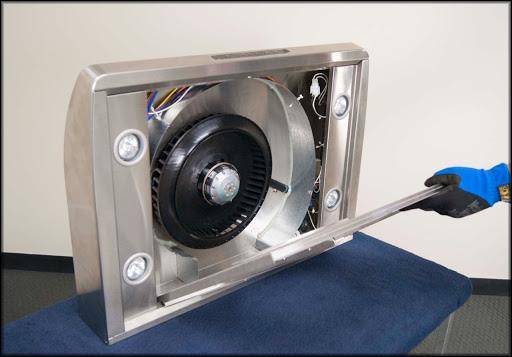

Разборка

Конечно, каждая конкретная модель от любого производителя имеет свои дизайнерские нюансы, однако все кухонные вентиляционные установки похожи по своему устройству. И для начала, чтобы отремонтировать кухонную вытяжку, нужно ее разобрать.

Порядок разборки следующий: в нижней части конструкции отсоединяются фильтрующие элементы. Часто они полностью снимаются вместе с корпусом устройства для облегчения доступа к очистителю угля и жира. После них еще дальше внутри корпуса можно разместить защитную панель, которую разбирают, открутив крайние болты крепления. Удалив мешающий элемент, можно получить доступ к самой прокладке устройства. Также, если есть панель освещения, ее снимают. Еще глубже находится блок управления, который легко отсоединяется от общей рамы: он крепится к корпусу парой болтов или пластиковым фиксатором. От него идет силовой кабель, кабель управления двигателем и линия для включения освещения. Перед снятием фиксатора их необходимо снять с разъемов.

После этого произойдет засор крыльчатки. Процедура разборки начинается со снятия стопорного кольца элемента и отсоединения блока деки от двигателя. Далее делается разъем мотора с корпусом привода. Здесь также, как и в случае с блоком управления, можно использовать болты для крепления двигателя к общему кожуху или пластиковые защелки, которые нужно аккуратно отжать отверткой, чтобы освободить компонент от фиксаторов.

Устройство кухонной вытяжки: принципиальная схема ↑

Основными компонентами любой вытяжки являются:

  • вытяжной вентилятор с электродвигателем;
  • схема переключения скоростей;
  • лампы освещения;
  • фильтры.

Стандартная электрическая схема кухонной вытяжки

Вытяжной вентилятор ↑

Вентилятор, без сомнения, является главным элементом данного аппарата. Именно он обеспечивает движение воздушных потоков через фильтрационные элементы, на которых задерживается жир. Вращение вентилятора в вытяжках обеспечивается, как правило, много скоростным асинхронным двигателем.

Схема включения трех скоростного двигателя: когда переключатель находится в положении L,частота вращения минимальная, в положении H – максимальная

Сам вентилятор может иметь осевую или тангенциальную конструкцию. С точки зрения производительности, вторые предпочтительнее первых, поскольку способны создавать более стабильный воздушный поток. С точки зрения надежности, ситуация аналогичная – потеря одной лопасти практически не скажется на работоспособности тангенциальной конструкции, чего не скажешь про осевую. Поэтому ремонт кухонной вытяжки с заменой запчастей вытяжного вентилятора в тангенциальных моделях осуществляется реже.

Переключатель скоростей ↑

Переключение скоростей в разных моделях может реализовываться посредством:

  • кнопок;
  • ползункового переключателя;
  • сенсора.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену

Выбор основывают на 4 основных критериях.

  1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
  2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
  3. Материал и вид воздуховода.
  4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

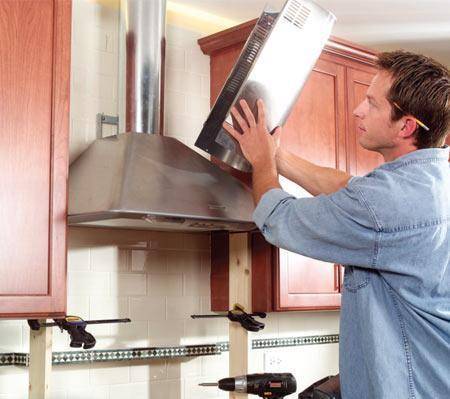

Подключение вытяжки в вентилиционный канал

При установке оборудования важно знать, как подсоединить вытяжку к вентиляции. Установка дополнительных устройств повлияет на штатную кухонную вентиляцию

Даже увеличение отверстия, куда уходит воздух, не поможет, поскольку сечение воздуховодной шахты внутри останется неизменным.

Мастерами было изобретено довольно простое и изящное решение этой проблемы: подключение кухонной вытяжки производится с помощью дополнительного короба с клапаном-хлопушкой. Над воздухоочистительным оборудованием устанавливается ящик с регулируемой заслонкой. Схема вытяжки для кухни спроектирована следующим образом:

  • когда вентиляторы в ней не работают, то клапан открыт и помещение вентилируется за счет стандартного воздуховода;
  • когда вытяжка включена и работает, клапан закрывается и вентиляция происходит через специально установленное вытяжное оборудование.

Перед тем как подсоединить вытяжку, выбирают тип воздуховода (пластиковый короб или металлическая гофрированная труба). Установка гофры производится с помощью следующих процедур:

  • Гофру необходимо направить в заранее подготовленные отверстия на коробе и в вентиляции на стене. В верхней стенке шкафа для удобства установки ей придается форма квадрата.
  • Шкаф с установленной трубой вешается на стену. Установка гофры на вытяжку сопровождается обязательной обработкой стыков силиконовым герметиком для удержания мощности и воздушного потока.
  • Самостоятельно сделанный короб с клапаном нужно зафиксировать на шкафу, чтобы соединить гофру с шахтой вентиляции. Установка вытяжной трубы производится с использованием дополнительных материалов, в числе которых пена для заделки больших щелей.
  • Далее система крепится в шкаф. Подключить вытяжку к вентиляции без шкафа можно с помощью саморезов или дюбелей (на случай, если крепление оборудования предусмотрено для стены).
  • Гофра фиксируется с помощью заранее приобретенного хомута и герметика при необходимости.
  • Подключение встроенной вытяжки напрямую без короба делается с помощью решетки с круглым отверстием.

Процесс установки воздухоочистителя доступен любому взрослому человеку с минимальными навыками ручного труда. Вытяжка без подключения к вентиляции монтируется еще проще и не требует специальных пояснений. О том, как выбрать подходящее оборудование для очистки воздуха, можно прочитать на нашем сайте. Благодаря вышеприведенной информации, вы теперь знаете, о том, как подготовить материалы и инструменты, как подключить вытяжку на кухне.

Устройство устройства

Прежде чем приступить к ремонту кухонной вытяжки разной степени сложности, необходимо позаботиться о ее внутреннем устройстве. Таким образом, снаружи можно увидеть кожух корпуса, на котором расположены органы управления и патрубок для выхлопной системы. Если вытяжка рассчитана на кольцевой объем воздуха в помещении или просто для его очистки, выхода может не быть или он будет представлен коротким каналом сверху. Если установка предназначена для удаления неприятных запахов, труба будет выходить прямо в вентиляцию или наружу.

Внутри кожуха, в нижней части агрегата, находятся фильтры, через которые проходит сам воздух. Глубже их и дальше в объеме корпуса расположен осевой или тангенциальный вентилятор, основное назначение которого – создание тяги для ускорения атмосферного обмена. Давление, создаваемое работой лопастей, проталкивает кухонный воздух через фильтры и выпускает его через выпускное отверстие. Часто в нижней части корпуса вытяжки, рядом с фильтрами, находится лампа для освещения рабочего места.

Теперь о фанатах. Они бывают двух типов, первый из которых осевой, обычно представляет собой длинный вал с расположенными на нем короткими крыльями. При вращении они захватывают воздух и отправляют его дальше через устройство. Второй тип представлен круглым диском с крыльчаткой, установленной на подвижном валу. Система передачи крутящего момента создается либо путем прямого подключения к двигателю, либо через подходящий редуктор. Во втором случае вращающиеся плоскости торсионного вентилятора создают тягу внутри устройства.

В дополнение к уже названным компонентам, капот также будет содержать блок управления, который отвечает за запуск и остановку вентилятора, включение света и ускорение двигателя. Работой самого устройства управляет человек, который дает инструкции с помощью кнопок, сенсорных панелей или различных мобильных регуляторов, расположенных за пределами корпуса вытяжки.

Как понятно из описания, во всей внутренней структуре активной вентиляции всего три элемента, а значит ровно столько же мест, где может возникнуть проблема.

История возникновения и устройство вытяжки

Ещё с начала древних времён люди задумывались о вентилировании закрытых помещений. Особенно это было актуально в местах приготовления еды. Первоначально все действия сводились к простому проветриванию или такому расположению места готовки, при котором естественным способом отводились продукты горения.

С развитием домостроения менялись и кухни. В них начали применять печи и камины, в которых для вывода продуктов сгорания использовались дымоходы. В XIX веке российский учёный Э. X. Ленд предположил, что качественное вентилирование невозможно без искусственного обмена воздуха. Основное развитие производство вытяжек получило благодаря итальянской компании Faber, выпустившей в 1958 году первую вытяжку из пластика.

Современные вытяжки полностью справляются с возложенными на них задачами. Не потеряв производительности, они стали компактными и удобными в использовании. Конкуренция между компаниями приводит к постоянному улучшению технических характеристик изделия, таких как производительность, снижения уровня шума, надёжность.

Виды и принцип работы

Вытяжка для кухни — это устройство, предназначенное для очистки воздуха от дыма, запахов, частичек жира, влаги, возникающих в процессе приготовления еды. В зависимости от режима работы кухонные вытяжки бывают проточными и циркуляционными. Первый тип подразумевает вытяжной режим, когда удаляемый воздух вытягивается наружу из помещения, чаще всего в вентиляционную шахту. Этот режим более предпочтителен, по сравнению со вторым. Циркуляционный режим основан на пропускании воздуха через систему фильтров и возвращении его назад в помещение.

По внешнему виду вытяжные приборы разделяются на следующие типы:

  • купольные;
  • плоские;
  • встраиваемые.


Несмотря на внешний вид, принцип работы и устройство у них одинаковы. Основной частью кухонного прибора является мотор. Именно от его работы и расположения зависит качество очистки воздуха. Имея в составе вытяжной вентилятор, он обеспечивает создание воздушных потоков, проходящих через элементы фильтров.

В качестве мотора применяется асинхронный двигатель. Его ось повторяет движения, нагнетаемого или разряжаемого потока воздуха. Такой электромотор состоит из ротора, расположенного внутри статора. Расстояние между ними составляет не более двух миллиметров. Статор представляет собой сердечник с пазами, на которые наматывается обмотка. Ротор, подвижная часть с валом, состоит из сердечника с короткозамкнутой обмоткой. Такая конструкция по виду напоминает беличье колесо.

При подаче переменного тока на обмотку статора, согласно законам физики, появляется переменное магнитное поле. На помещённом внутрь этого поля замкнутом проводнике возникает электромагнитная индукция, что приводит к появлению тока, а это, в свою очередь, заставляет вращаться ротор. Из-за того что статор имеет несколько выводов, подключение разного их количества приводит к изменению скорости вращения вентилятора.

Конструкционные элементы системы

Особым элементом вытяжки является обратный клапан. Он может быть электрическим, открывающимся моторчиком при запуске, или механическим, срабатывающим от давления потока воздуха. Его работа заключается в пропускании воздуха в одном направлении и препятствовании его прохождению в обратном. Кроме электродвигателя для вытяжки и клапана, в состав устройства входят:

  • корпус;

  • блок питания;
  • плата управления;
  • панель блока управления;
  • корпус держателя для мотора;
  • лампы подсветки;
  • фильтры.

Сам корпус выполняется из листовой стали и имеет порошковую окраску во избежание появления на нём ржавчины. Блок питания предназначен для запуска электродвигателя и обеспечения нужным напряжением платы управления и ламп подсветки. Держатель для мотора используется для снижения уровня вибрации и шума от его работы, а также надёжного его закрепления. Фильтры имеют разную конструкцию, но везде в качестве первичного элемента используется сетка из перфорированного алюминия. Она эффективно предохраняет части вытяжки от загрязнения жиром. Блок управления выполняется в виде механических кнопок или сенсорных поверхностей.

Как устроена вытяжка

Прежде чем начать ремонт вытяжки своими руками, стоит разобраться в ее устройстве. Такая техника может быть вытяжного (отводящего) или рециркуляционного типа (воздух очищается и выпускается обратно), но у обоих видов главным рабочим элементом всегда является асинхронный двигатель (8).

Кроме того, в такой технике обязательно будет вентилятор (2), который может оказаться осевым или тангенциальным. Осевой представляет собой лопасти, «затягивающие» внутрь воздух. Воздушный поток будет проходить по оси вращения двигателя. Вентиляторы тангенциального типа представляют собой равномерно расположенные по кругу лопасти-лопатки. Такой вентилятор предпочтительнее – его принцип работы обеспечивает увеличенный КПД.

В вытяжке обязательно будут и фильтры. Например, бюджетный угольный фильтр (9) надевается на круглое входное окно мотора, а более дорогостоящей фильтровальной конструкцией с угольными гранулами будет та, которая имеет прямоугольную форму и установлена сразу за жировым. Жировой фильтр, в свою очередь, находится сразу за рабочей поверхностью (12). Существуют также тканевые фильтры и изделия из бумаги с пропиткой (одноразовые), однако сейчас наибольшее распространение получили сетчатые многоразовые металлические жироулавливатели.

Что же касается панели управления, то она бывает сенсорная или механического типа, но всегда будет представлять собой общий блок, как показано на фото ниже.

Если в приборе предусмотрено изменение скоростей, то в обязательном порядке присутствует схема, формирующая управляющее напряжение. Конструкция также дополняется освещением. Это могут быть лампы накаливания, галогенные или светодиодные лампы.

Отремонтировать вытяжку своими руками несложно, если действовать по определенному алгоритму. Понятно, что вначале нужно определиться с проблемой.

В случае, когда сломалась вытяжка и не включается, обязательно нужно проверить работоспособность встроенного освещения. Таким образом отслеживается целостность цепи питания, правильность подключения к розетке. Если лампочки работают, то проблема заключается в двигателе или системе управления, в этом случае вам нужно купить новые запчасти, которые подходят к модели вашей вытяжки и одобрены производителем.
