3 Что важно знать при монтаже розеток?
Ванные комнаты являются самыми влажными помещениями в квартирах и домах, поэтому установка розеток в ванной требует соблюдения определенных требований и норм, которые оговорены в нормативных документах (ПУЭ и ГОСТ Р-50571.11). Есть ряд условий к монтажу розетки для ванной комнаты:
- При необходимости допустимо ставить разделительные трансформаторы (для приборов малой мощности).
- Перед тем как провести розетку, необходимо сделать штробу для скрытой проводки, в которую должен быть уложен рукав. Прокладку штробы желательно делать на одном уровне с розеткой (по возможности) с наименьшим количеством ответвлений и изгибов. При этом желательно для стиральной машины провести отдельный кабель без ответвлений, поскольку она имеет большую мощность. Все установленные розетки для ванной комнаты должны иметь заземление, которое следует предусмотреть при проектировании проводки или при замене проводки в старом доме.
- Категорически запрещена установка розеток для ванной на поверхностях, на которых скапливается конденсат. При этом нужно выдержать необходимое расстояние от источников воды до розетки для ванной комнаты. Согласно ПУЭ, минимальное расстояние равно 0,6 м.
- Настоятельно рекомендовано применять специальные влагозащищенные розетки, а идеалом будет использование розеток морского исполнения. Такие устройства стоят значительно дороже обычных, однако они дают гарантию безопасности, т.к. закрываются крышками и имеют специальные уплотнители для герметичности.
- Подключение стиральной машины следует сделать через автомат с УЗО. Такое требование имеется практически во всех инструкциях к мощным электрическим приборам. Чтобы правильно подключить такой прибор, следует приобрести “евророзетку” (с 3 контактами). При этом категорически запрещено подключение стиральной машины через удлинитель.
- Рекомендуется для подключения стиральной машины установить и отдельный автомат в щитке. Иногда автоматы комбинируют с УЗО – это будет оптимальный вариант.
Теперь стоит рассмотреть способы монтажа разъемов “мама” в санузлах.
Тонкости подключения розетки для стиральной машины
Планируя подключить стиральную машину в санузле дома, которому боле 20-ти лет, первым делом внимательно осмотрите проводку. Скорее всего, там алюминиевые провода.
Их нельзя использовать для присоединения мощных приборов, к числу которых принадлежит и стиральная машина. Поскольку проводимость алюминиевой жилы практически в два раза ниже медной, а при появлении окислов на поверхности значение еще уменьшается.
Для прокладки силовой линии под подключение стиральной машины потребуется кабель с алюминиевыми проводниками толще, чем с медными, что не лучшим образом отразится на общей сумме расходов. Качество соединений проводов должно быть безукоризненным, чтобы исключить перегрев.
При эксплуатации силовой точки придется регулярно проверять и протягивать винтовые зажимы.
Алюминиевые провода в обязательном порядке подлежат замене, ведь за такой долгий срок эксплуатации сплав утрачивает эластичность и просто рассыпается
Будьте готовы к тому, что замена устаревшей алюминиевой проводки на медный аналог влетит в копеечку. Но от нее напрямую зависит безопасность домочадцев и нормальная работа оборудования.
Некоторые хозяева в санузле устанавливают одну точку подключения для всех электроприборов. Для этого прокладывают провод сечением 2,5 мм, к которому подключают шлейфовым способом блок розеток, используемый для «запитки» не только стиральной машины, но и других электроприборов.
Опытные мастера не рекомендуют это делать, а к стиральной машине советуют все же прокладывать отдельный провод.
В случае если все же вы планируете посадить на одну линию несколько розеток, предварительно просчитайте суммарную мощность одновременно работающих электроприборов
При установке нескольких розеток точки подключения желательно расположить максимально компактно. К розеточному блоку можно подвести и панель управления теплым полом.
В качестве защитного элемента можно установить выключатель для самой розетки. Но его стоит рассматривать лишь в качестве страховочного варианта, выступающим дополнением к общей системе безопасности.
Монтаж розеток
Прежде всего, выбираем место установки. Конечно, оно должно быть удобное, чтобы хватало шнура электроприборов.
Но не следует устанавливать их непосредственно около ванны или умывальника. Лучше всего это сделать на противоположной стене.
Тогда брызги воды не будут долетать до опасного места.
Место выбрано, приступаем к монтажу.
Прежде всего, необходимо полностью разобрать розетки, чтобы остались основные, тыльные части корпуса.
На их дне, будет видно два отверстия для крепления. Их, и нужно использовать.
Прикладываем корпус к стене, и делаем метки маркером. Таким образом следует поступить со всеми розетками, прикладывая корпус к корпусу вплотную.
Следует отметить, что одной розетки будет мало, поэтому лучше сразу поставить хотя бы две. Для фена и машинки.
Чтобы по ненадобности, розетки можно было отключить от запитки током (для безопасности), рядом с ними впритык, можно поставить коробку с автоматом, как на фото.
Тогда вы просто отключаете автомат, а при надобности воспользоваться приборами, включаете, на время использования. Очень удобно и безопасно.
Все про штепсельные розетки, классификация, степени защиты, критерии выбора, особенности установки
Итак, метки сделаны, теперь буром на 6 мм, сверлим посадочные места для дюбелей. После этого, вставляем пластмассовые части дюбелей в отверстия. Прилаживаем корпус напротив отверстий, и металлическими частями дюбеля, прикручиваем его.
Такое действие нужно сделать со всеми имеющимися корпусами розеток.
Получился такой себе блок
Очень важно, чтобы корпуса плотно прилегали друг к другу, так и проводов-перемычек не будет видно, и герметичность увеличивается
Розетки соединяем между собой перемычками из проводов. Заземляющий можно не ставить, так как в девятиэтажках, земли как таковой нет. Используется только два провода.
Перемычки просовываем в подготовленные отверстия или прорези сбоку корпусов. Можно соединять стороной с резиновыми вставками. Так будет проще, но вид будет похуже.
Подсоединяем перемычки к контактам внутренней части розеток, и закрываем их крышками.
Оставить открытой, следует только ту розетку, куда будет подключаться приходящий кабель или провод.
В ванной комнате не рекомендуется монтировать розетки в пол.
Этапы установки розетки в ванную комнату
Процесс оборудования ванной комнаты розеткой начинается с выбора необходимой, соответствующей описанным нормам. Когда розетка в ванную будет подобрана, нужно определить ее расположение, после чего запастись необходимым перечнем инструментов, без которых провести монтаж будет невозможно. В процесс понадобиться воспользоваться:
- крестовую отвертку;
- дрелью, которая имеет ударный режим;
- прибором, определяющий наличие напряжения;
- измерительным уровнем, любого типа, более удобного для использования.
- круглогубцами, для того, чтобы была возможность работать с оголенной проводкой;
- приспособлением для устранения изолирующего материала с проводов.
Если розетка в ванную устанавливается не в процессе ремонта, то вопрос о ее выборе понятен. В случае если оборудование ванной розетками происходит одновременно с проведением ремонтных работ в помещении, то можно воспользоваться вариантом использования специальной встраиваемой розетки. Для установки устройства встроенного типа дополнительно понадобиться приобрести специализированную насадку, предназначенную для того, чтобы проделывать отверстия в бетонной поверхности больших размеров.
Помимо этого, есть необходимость предварительно определить четкое количество точек электричества, которое будет находиться в ванной комнате, а также отметить их расположение. Это необходимо сделать для того, чтобы была возможность обеспечить отдельный источник электроэнергии. В случае надобности оборудовать ванную комнату не одной розеткой, лучшим вариантом будет приобрести двойную разновидность розетки.
После того, как все указанные моменты будут учтены и проделаны, можно приступать непосредственно к процессу установки. Работы можно разделить на 4 этапа:
| Процесс | Описание |
| Проделывание отверстий | Сначала следует приступить к просверливанию необходимого количества отверстий, которые будут служить местом крепления розетки в ванной. Проделать работу можно с использованием дрели, которая обладает функцией ударного режима. |
| Подготовка проводки | На этом этапе очищаются провода от имеющегося на них изолирующего материала. Делать это необходимо, опираясь на то, какой вид зажимов имеется в устройстве. Не рекомендуется такую процедуру осуществлять с использованием острых предметов, например ножа. Острый инструмент способен нарушить целостность проводника, что сулит в дальнейшем перегревом устройства и отсоединением кабеля от зажимного приспособления. Для такой манипуляции лучше использовать специальный инструмент. |
| Установка розеток | Следующее, что необходимо сделать – это провести установку дюбелей в отверстия, что ранее были просверлены. Дальше следует заняться подключением проводов и присоединением розетки к стене. Последнее действие выполняется с использованием болтов. Учитывая конструкцию розетки влагозащитного типа, которая имеет заглушки из резины, то провода к розетке проводятся до момента подключения. Такая манипуляция будет гарантией того, что корпус плотно присоединен к стене. |
| Проверка | Последним этапом в процессе установки становится проверка получившейся системы. Проверку следует проводить при помощи автомата, которым предварительно была оборудована ванная комната. |

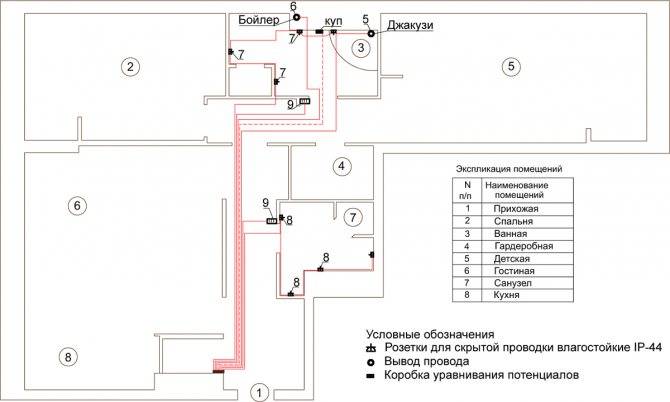

Схематично изобразить цепь подключения розетки в ванную комнату можно следующим образом.
Дополнительные нюансы, которые также важны при оборудовании розеткой ванную комнату:
- Не пренебрегать нормами и правилами технической безопасности в процессе определения места расположения устройства, и при самих работах.
- Запрещено выбирать для размещения розеток холодные стены, которые характеризуются образованием большого количества конденсата, также соблюдать нормативы относительно расстояния.
- Вся сеть электропроводки должна быть не только заизолирована и иметь заземление, но и быть скрыта. Наружные провода в ванной комнате не допускаются.
- Ни в коем случае не пользоваться удлинителями для того, чтобы подключать приборы, расположенные в ванной. Необходимо заранее грамотно продумать расположение точек электричества.
Преимущества от монтажа влагозащитных розеток
Если еще пару лет назад розетки не монтировались в комнате с повышенной влажностью. Их выносили для установки снаружи. Появление современных влагоустойчивых приборов изменило ситуацию. Теперь нет опасений передавить шнур дверями, ведь его приходилось прокладывать по полу до розетки от той же стиральной машины. Дверь комнаты закрывается, и работающая техника не шумит на весь дом.
При этом устанавливается не просто отдельная точка, монтируется целый блок устройств плюс выключатель. Это позволяет включать сразу несколько бытовых единиц. Например, запускается стиральная машина, включается фен, в это же время водяной бойлер (работает от сети) подогревает воду.
Классификация электрических розеток
Розетка являет собой стандартизированный штепсельный разъём для подключения бытовых инструментов и приборов, промышленных установок и машин.
Чтобы правильно подобрать розетку для помещения, необходимо иметь хотя бы начальное представление о разновидностях розеток и учитывать несколько факторов во время подбора розеток для помещений.
Галерея изображений
Фото из
Конструкция влагозащищенных розеток рассчитана на работу во влажной среде, в условиях нестабильной, чаще всего высокой температуры
Розетки, предназначенные для работы в помещениях с высокой степенью влажности, выпускаются для обустройства открытой и скрытой проводки
Электроустановочные точки для скрытой и открытой проводки устанавливаются по аналогичным для всех силовых точек правилам
Пластиковые крышки влагозащищенных розеток исключают прямой контакт клемм с пылью и водой. В ассортименте изделий есть варианты, усиленные шторками
Большинство электроустановочных изделий, выпускаемых для бытового использования, производятся для однофазной электросети
Для обеспечения питанием мощного оборудования, установленного во влажных помещениях, в ряду торговых предложений есть устройства для трехфазной электросети
В ассортименте умных розеток в обязательном порядке есть влагозащищенные варианты, исполняющие аналогичные подобным устройствам функции
Кроме конструктивной защиты от влаги нормальную работу розеток обеспечивают устойчивые к коррозии материалы, использованные в изготовлении корпуса и механизма
Специфика влагозащищенных розеток
Накладная розетка для обустройства влажных помещений
Общие правила монтажа силовых устройств
Дополнительные защитные приспособления
Изделия для однофазной сети
Розетки для трехфазной сети
Влагозащищенная розетка с таймером
Применяемые материалы
Специалисты в области электропроводки различают большое количество типов и видов розеточных изделий, которые можно сгруппировать в несколько классов.
По типу монтирования. Подразделяются на накладные и скрытые. Первые активно используют во вспомогательных, хозяйственных и промышленных помещениях. Их применяют при устройстве ретро-проводки в коттеджах из бруса или бревна
Вторые устанавливают в пространствах, где основное внимание уделяется интерьеру, а именно отсутствию любых выступающих элементов на стенах жилых помещений. По количеству разъёмов в розеточной панели
Наиболее распространены изделия с одним, двумя и тремя разъемами
По количеству разъёмов в розеточной панели. Наиболее распространены изделия с одним, двумя и тремя разъемами
Есть изделия с числом разъемов от четырех и более штук. От этого зависит количество одновременно подключаемых и работающих приборов в комнате.
По типу штепсельного разъёма. Для разделения на типовые группы используется маркировка латинскими литерами. На территории стран постсоветского пространства в ходу С, Е и F. Хотя в мире есть не менее 13 разнообразных розеточных вилок, а под них соответственно розеток.
Говоря о сопутствующих факторах, также необходимо помнить о напряжении сети электропитания в которую монтируем розетку: 220 или 380 В. 220 В применяется для бытовых приборов, а 380 В часто используют для питания всевозможных установок, станков, машин и т.д.
В постсоветском пространстве распространены розетки германского образца, соответствующие стандартам европейского водоснабжения
Во время процесса подбора можно обратить внимание на цветовую палитру готового изделия и особенно нужно обратить внимание на фирму-производителя. Настоятельно не рекомендуем покупать дешевые розетки — это говорит о наличии в конструкции дешёвых материалов, что прямо влияет на безопасность и надёжность изделия. Все штепсельные разъёмы (С, Е и F) для Восточной Европы имеют почти одинаковый диаметр (разница в 0.5 мм) отверстий под вилку и одинаковое расстояние между контактами, поэтому они почти взаимозаменяемые
Все штепсельные разъёмы (С, Е и F) для Восточной Европы имеют почти одинаковый диаметр (разница в 0.5 мм) отверстий под вилку и одинаковое расстояние между контактами, поэтому они почти взаимозаменяемые
Правила установки розетки в ванной
Производить монтаж розетки в ванную можно в двух вариантах – это если не имелось до этого момента розеток, т.е. оборудование новой, либо дополнение ванную комнату еще одной розеткой, когда помещение оборудовано сетью электрической проводки.
Чтобы вмонтировать новую розетку в ванную комнату, необходимо придерживаться следующих правил:
- Чтобы безошибочно произвести оснащение ванной комнаты точками электричества, следует это сделать таким образом, чтобы вся проводка имела отдельный источник питания, к которому ведет отдельный электрокабель.
- Следует предусмотреть защиту электрической проводки, которая будет достигнута при помощи автомата, который устанавливается тоже отдельно.
- Обязательно установить УЗО, которое будет обеспечивать защиту в случае, если произойдет нарушение изоляционных свойств проводки и произойдет утечка тока. Такое приспособление настраивается на параметр в 10 миллиампер. Установку УЗО нужно делать тогда, когда установлен автомат для защиты. По мощности не допускается превышение автомата.
- Если присутствует защитный разделяющий трансформатор, чаще всего им представлен УЗО, то допустимая высота, на которой располагаются в помещении розетки – это 60 см, которые исчисляются от вертикально расположенного края ванной.
- Трехпроводной кабель, который необходимо использовать при приложении проводки в ванной комнате, должен быть изолирован при помощи двойной изоляции. Помимо этого, розетки должны быть оснащены дополнительно третьим контактом для заземления.
- Тип розеток, который будет расположен на расстоянии от 60 см до 2,4 м, должен быть полу герметичный. Лучше всего приобретать розетки, оснащенные крышками.
Если необходимо провести работы по установке дополнительной розетки, когда проводка в ванной комнате уже имеется, то правила будут следующие:
- Существует два варианта, по которым можно сделать дополнительную розетку в ванной. Первый случай предполагает проведение заземляющего элемента от уже существующей электрической поводки, дополнительно установив УЗО. Второй вариант это сделать – заняться проведением новой линии, которую будет обеспечивать защитой автомат и УЗО. Можно использовать при этом дифференциальный автомат, который способен обеспечивать как защитные функции системе проводки, так и быть вместо УЗО.
- Расположение розетки в ванной в ситуации оснащения дополнительным устройством, аналогично предыдущему случаю. Тип корпуса также должен быть специализированный.
- Если ванная комната достаточно просторна, то при есть возможность установить обычную розетку, которая будет располагаться на удалении от ванной, равном 2,4 м. В любом случае любая розетка должна иметь заземляющий контакт, которые подведены к специальному проводнику, обеспечивающему защиту.
- Нельзя прибегать к применению металлических конструкций или арматуры для сооружения заземления.
Кроме указанных правил, как в первом, так и во втором случае, необходимо убедиться в высокой квалификации мастера, либо быть уверенными в своей собственной. Несмотря на то, что на первый взгляд процесс установки розетки в ванную может показаться примитивным и хорошо известным, неправильная установка, либо какие-либо нарушения указанных правил могут привести в дальнейшем к печальным последствиям и причинить серьезный вред жизни и здоровью людей.
Требования к розеткам
Как говорилось вначале, проблема обусловлена наличием в ванной воды. Она опасна не только в жидкой фазе, но и как пар: тот конденсируется на стенах и уже в виде капель может проникнуть к контактам. В результате возможен удар пользователя электротоком либо авария с выходом прибора из строя.
Для обеспечения безопасной эксплуатации принимаются меры не только на уровне розеток, но и всего участка электросети в целом. Они прописаны в ПУЭ-7 и ГОСТ Р 50571-7-701-2013.
Электропроводка
Согласно ПУЭ, розетки в ванной подключаются через УЗО. Этот аппарат защиты обесточивает цепь при обнаружении токовой утечки.
Токовая утечка возникает в таких случаях:
- пользователя ударило током;
- замкнуло фазу на заземленный металлический корпус прибора (опасность электротравмы);
- контакт токоведущих частей с трубопроводом, арматурой и прочими заземленными металлическими конструкциями (опасность пожара).
Главная характеристика УЗО — уставка тока утечки. Ввиду высокой влажности в рассматриваемом помещении розетки и приборы здесь подключают через защитное устройство на 10 мА.
Но при наличии мощных потребителей, например, водонагревателей, возможны ложные срабатывания. Тогда ставят менее чувствительное устройство — на 30 мА. Выключатель с более высокой уставкой тока утечки не защищает от электротравмы — это противопожарные разновидности.
Также ПУЭ рекомендует подключать силовую часть в ванной через разделительный трансформатор. Последний обеспечивает гальваническую развязку, чем снижается вероятность электротравмы. Но дело в том, что для нагрузки хотя бы в 112 кВт, а такая мощность не является редкостью даже для современного фена, требуется трансформатор весом до 10 кг.
УЗО для розеток в ванной комнате
Потому такой способ подключения почти не применяется. Обязательным является заземление, потому разводку к вышеупомянутым потребителям осуществляют 3-жильным проводом. По требованию ПУЭ силовая часть ванной представляет собой отдельную группу. Она подключается к щитку собственным кабелем и защищается отдельными автоматом и УЗО.
Своей линией подключают и мощные электроприемники (стиральная машина, водонагреватель).
Разделение на зоны

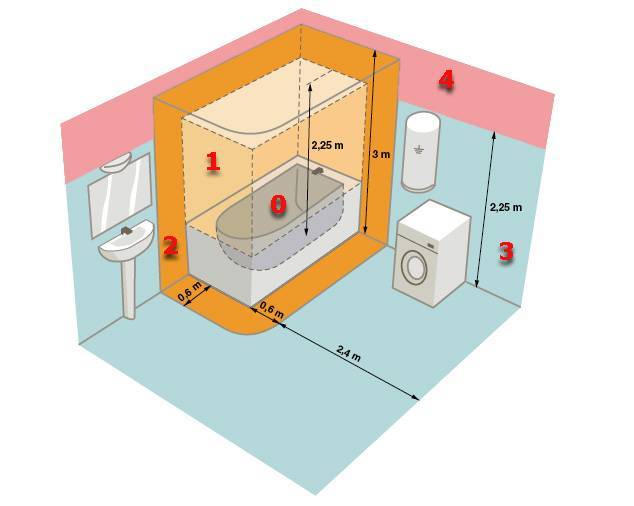

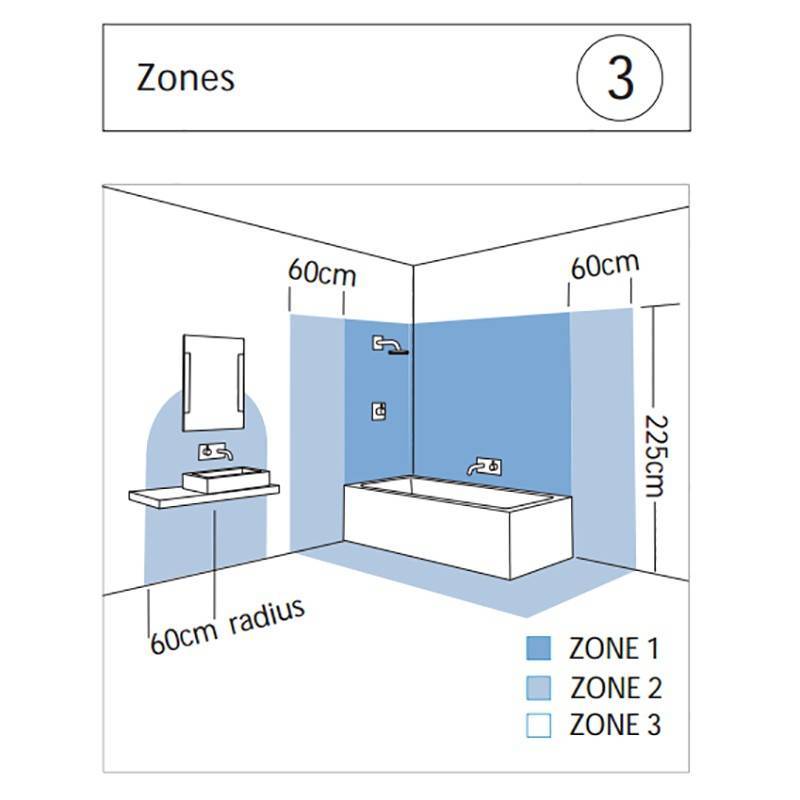

ГОСТ Р 50571.7.701-2013 выделяет в ванной несколько зон, обозначаемых цифрами от 0 до 2 и описанных в п.п. 701.32–34 данного документа. Чем выше цифра, тем дальше расположена зона от источника брызг и тем менее жесткие требования предъявляются к электроточкам.
В старой редакции выделяли еще 3-ю зону шириной 2,4 м. В новой все требования, характерные для этой части, распространяются на всю область за 2-й зоной.
Характеристика области применения:
- зона 0. Находится внутри ванны или душевого поддона. При отсутствии поддона ограничивается высотой в 10 см. Здесь допускается размещение только низковольтного электрооборудования (12 В) во влагозащищенном исполнении;
- зона 1. Занимает пространство под раковиной, над ванной и т.д. Установка розеток здесь не допускается. Прочие приборы — только при условии принадлежности к 5-му классу влагозащиты (с характеристикой IPX5);
- зона 2. Полоса шириной 60 см, охватывающая 1-ю зону. Размещать розетки здесь тоже нельзя. Разрешается установка нагревателей, вытяжек и светильников, включающихся при помощи шнурка;
- территория снаружи 2-й зоны. Здесь можно монтировать штепсельные розетки 4-го класса влагозащиты (IPX4). Они снабжены подпружиненной откидной крышкой. При необходимости включить прибор пользователь поднимает крышку и вставляет вилку в разъем. Некоторые компании выпускают розетки, где класс влагозащиты даже с открытой крышкой и вставленной вилкой остается высоким. Пример — Legrand Plexo (IP66).
Сверху каждая зона ограничивается отметкой в 2,25 м. Если 2-я зона подходит впритык к стенкам, монтировать розетку в ванной комнате не допускается. Кроме того, в пронумерованных зонах (с 0-й по 2-ю) нельзя монтировать распределительные коробки. Здесь можно прокладывать только цельный кабель.
Если розетка расположена в нише или за перегородкой, где исключено попадание на нее брызг, наличие крышки не требуется.
Выбор розеток для ванной комнаты
Выбрать подходящие влагозащищенные розетки для ванной комнаты совсем несложно. Несмотря на большое количество дизайнерских решений, эти изделия с технической точки зрения нельзя отнести к разнообразным. При их классификации используются всего два основных признака – мощность и количество потребителей, подключаемых одновременно.
Количественный показатель, как правило, не вызывает особых вопросов
При выборе розеток основное вниманием уделяется показателю мощности. Например, стиральные машины и прочее мощное оборудование подключается к розеткам, номинал которых 16 А
Приборы с меньшими параметрами из-за перегрузки могут оплавиться и вызвать короткое замыкание. Маломощные розетки, в том числе с крышкой, используются для подключения фенов, электробритв и других аналогичных приборов, для которых вполне достаточно номинала в 8 А.
Основным отличием изделий, предназначенных для ванных комнат, является их защита от влаги и наличие подпружиненной крышки, защищающей от прямого попадания воды. Все отличительные признаки указаны в маркировке, нанесенной на корпус и включающей символы IP с двумя цифрами.
Цифровое обозначение характеризует возможность противодействия различным типам внешних проникновений. Первая цифра соответствует классу защиты от пыли, а вторая – от влаги. Степень влагозащищенности обозначается цифрами от 0 до 8. Самым низким считается нулевой класс, а самым высоким – 8-й, при котором изделие может эксплуатироваться, будучи полностью погруженным в воду на глубину свыше 1 м. В ванных комнатах рекомендуется использовать розетки с классом защиты 4 и выше, обеспечивающие защиту от капель и брызг по всем направлениям.
Допускается установка розеток и с более низкой степенью защиты. Однако, такие изделия нельзя монтировать в открытом виде. Они должны устанавливаться в специальном защитном кожухе с необходимой герметичностью. Кроме того, любая розетка, предназначенная для ванной комнаты в обязательном порядке, оборудуется заземляющим контактом.
Это интересно: Подключение вытяжки, бойлера, телевизора к одному кабелю — рассмотрим по полочкам
Установка розеток в ванной комнате: нормы
Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:
- Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
- Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
- УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.
Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией
Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам
Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.
Высота установки для стиральной машины: правильное расположение
Обязательные условия к подключению стиральных машин:
- подключение выполняется только к исправной проводке через трехжильный медный кабель;
- внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
- обязательно нужно соблюдать технику безопасности;
- розетка должна быть с заземлением и со встроенным УЗО.
Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.
В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.
Высота над раковиной для влажных помещений
Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.
На какой высоте расположить розетку для фена в ванной комнате
Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.
Устанавливаем электрические приборы в помещении ванной ↑
До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.
Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола
Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:
Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).
УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам
При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.
Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.
- Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
- Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
- Не ближе 60 см от дверок закрытой душевой кабины.
- Минимальная высота — не менее 130 см от уровня пола.
«Правильная» розетка имеет специальное влагозащищённое исполнение
Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:
- Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
- Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
- Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
- Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

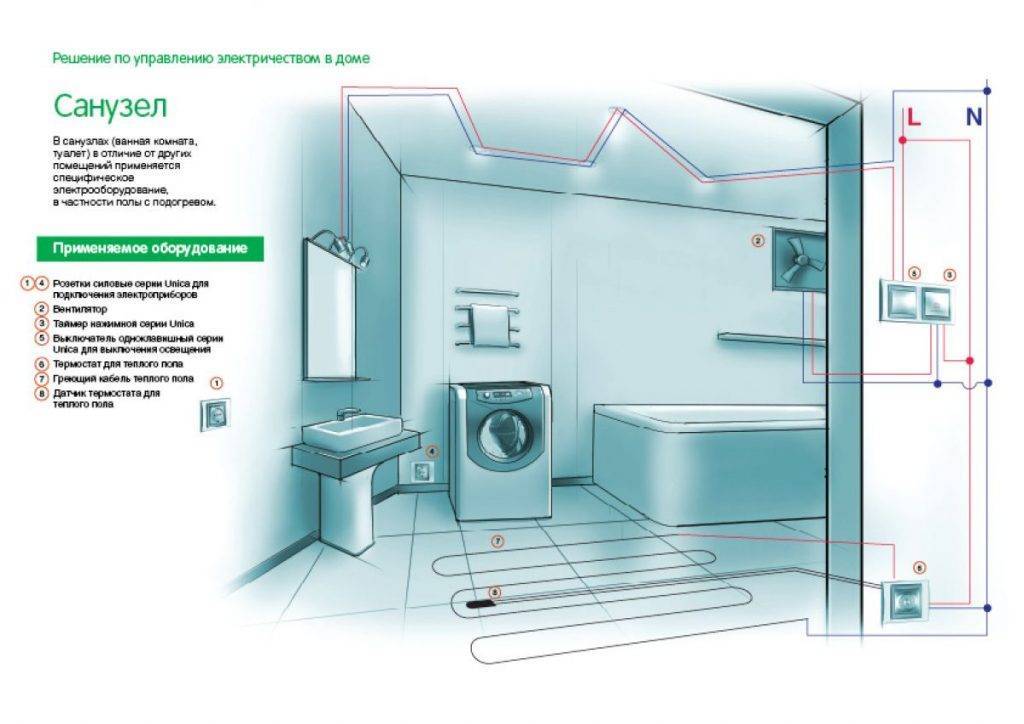

Схема подключения УЗО
За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.
Зоны опасности
Инструкция, как установить розетку с влагозащитой
Зачастую в ванной монтаж розеток осуществляют накладным способом, поскольку он наиболее прост. Необходимо разобрать блок розетки, и на стене разметить места под подготовку отверстий. Контроль вертикальности отверстий необходимо выполнять строительным уровнем.
Дрелью или перфоратором подготовьте необходимые отверстия. Используйте соответствующую оснастку, исходя из материала стен и отделки. Закрепите на стене корпус розетки с помощью дюбелей.
Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей
Расположение розеток на кухне — планирование схемы расположения, правила и частые ошибки при размещении кухонных розеток. 135 фото идей удобного размещения
Как установить блок розеток в стене — инструкции по планированию и монтажу нескольких розеток. Схемы, фото и видео
