Сборка электрощита своими руками: основные этапы электромонтажных работ

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

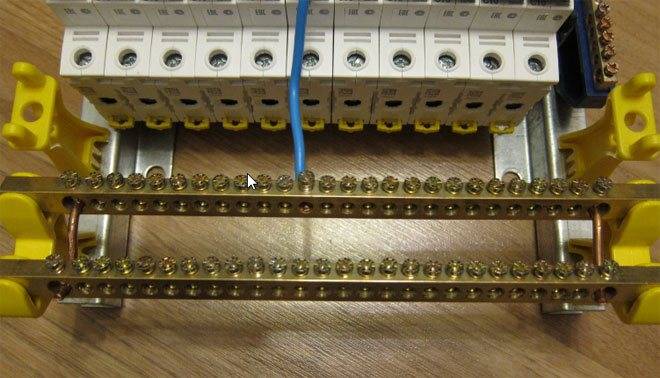

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Выбор автоматов в квартирный или домовой щиток

Лучше всего приобретать комплектующие для щитка марок ABB, Legrand, Schneider Electric. Во-первых, это всемирно известные марки, а во-вторых, их оборудование отличается высочайшим качеством, хотя выложить за него придется немного больше. На комплектующие китайских марок EKF и IEK имеются нарекания, использовать их в бытовых электрощитках не так безопасно, но стоят они дешевле.

Основными элементами любого электрощита являются: автоматы, устройства защитного отключения и дифференциальные автоматы. Автомат служит для ручного включения и отключения питания, к тому же он автоматически разрывает цепь при возникновении КЗ. УЗО обрывает цепь при возникновении слишком большой утечки тока. Дифавтомат – это УЗО и автомат в одном корпусе.

Обратите внимание! Электрики предпочитают ставить в щитки автоматы и УЗО, поскольку в случае возникновения неисправности будет лучше видно, что произошло: утечка или короткое замыкание. Использовать можно как автоматы в связке с УЗО, так и дифавтоматы

Последние стоят дороговато, поэтому устанавливать их в щиток в большом количестве накладно. Собирая электрощиток, берите комплектующие одной марки

Использовать можно как автоматы в связке с УЗО, так и дифавтоматы. Последние стоят дороговато, поэтому устанавливать их в щиток в большом количестве накладно. Собирая электрощиток, берите комплектующие одной марки.

Нюансы пусконаладочных работ

После того, как щитовое устройство будет установлено, необходимо отключить все приборы, которыми оно оснащено. Следующие шаги:

• нагрузить все розетки;
• подать напряжение, проверить его наличие на входе, правильность фазы и нуля;
• поочерёдно произвести проверку УЗО и дифавтоматов;
• оценить напряжение на входе и выходе автоматов;
• проверить поведение щитка при подключении оборудования высокой мощности;
• провести проверку розеток и выключателей.

Электрический щит требует периодических осмотров. Раз в месяц его следует открывать, подтягивать контакты, оценивать качество работы УЗО. Если щиток уставлен правильно, то он прослужит довольно долго.

Компоненты электрического щита

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.

Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric. Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.

Конечный монтаж

Шина нулевая на Дин-рейке

Распределительный щит для электропроводки в квартире или частном доме собирается после закрепления и проверки работоспособности модульных элементов. Электропитание снова отключают. Установленные на рейку детали помещают в корпус, закручивают шурупы (обычно по бокам, в центре).

Фиксируются основная и заземляющая нулевая шина

При укладке проводов собираются в пучки (важно не допускать скручиваний, переплетения). Защитные монтируются к шине РЕ

Последовательность включения должна соответствовать схеме электрического щита. Каждая шина маркируется (ноль, фаза, заземление).

Проводится контрольное сравнение получившейся конструкции с первоначальной схемой электрощитка.

Корпуса распределительных щитков

Чтобы понять, как выбрать электрический щиток правильно, рассмотрим различные модели корпусов. По требованию ГОСТа они должны быть изготовлены из металла или пластика.

Металлические щитки обладают прочностью и надежностью. Они используются, когда нужно установить много модулей. Корпус изготавливается в трех комплектациях:

• Цельнометаллический;
• Разборный;
• Каркасного исполнения.

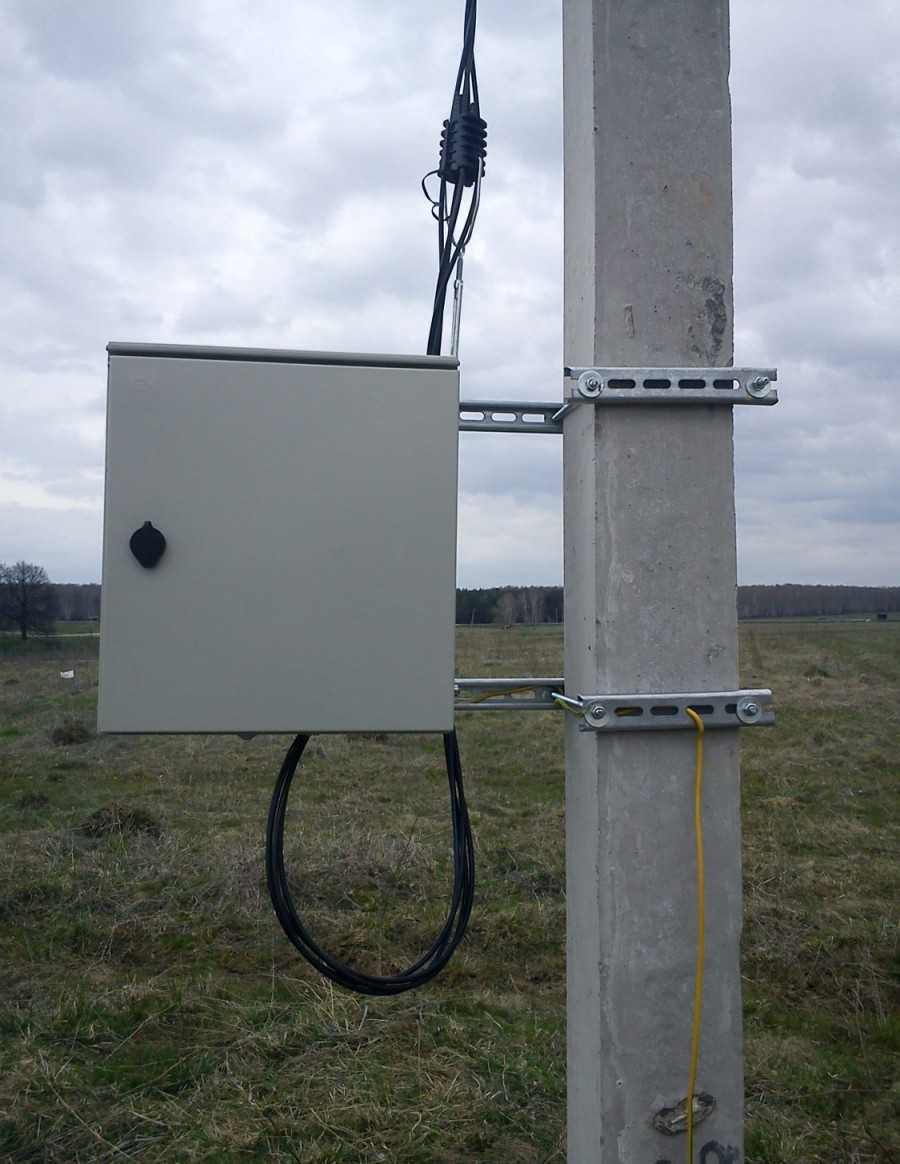

Для уличного монтажа применяется герметичный бокс, он не пропускает влагу. А в помещениях используется обычный корпус.

Читайте здесь! Дверной звонок — обзор современных устройств, советы по выбору и подключению (115 фото)

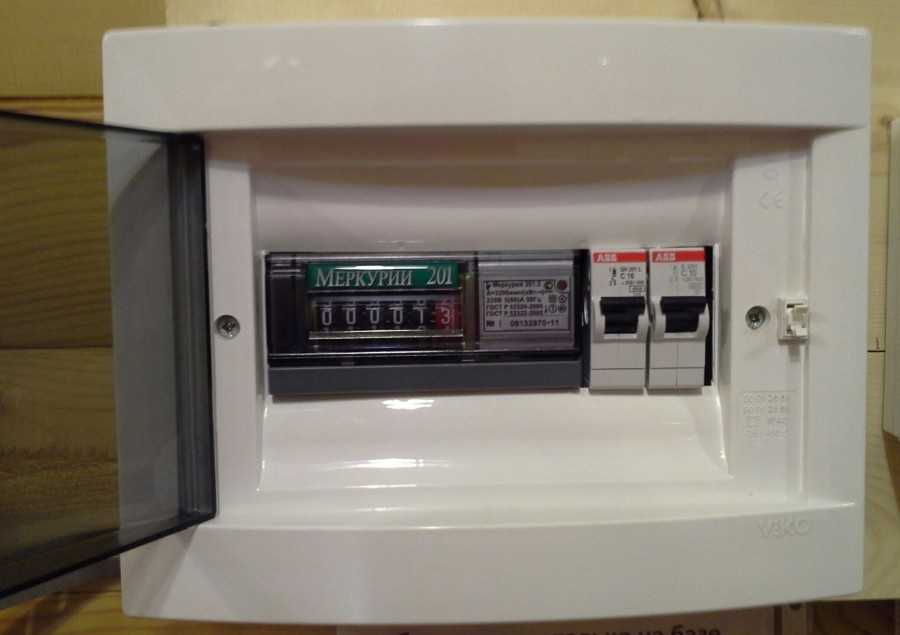

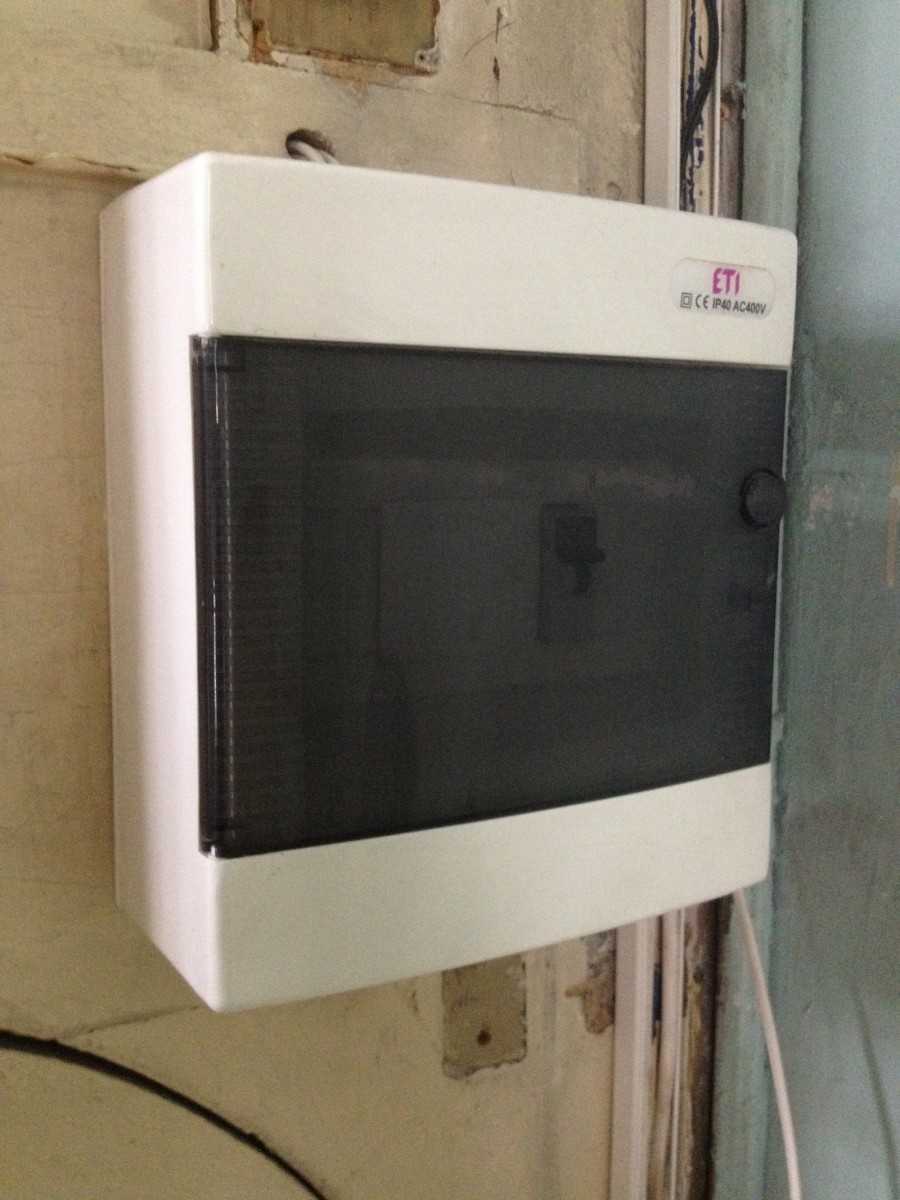

Пластиковые электрические щитки удобнее применять в помещении. Они могут быть навесного, а также встроенного монтажа.

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

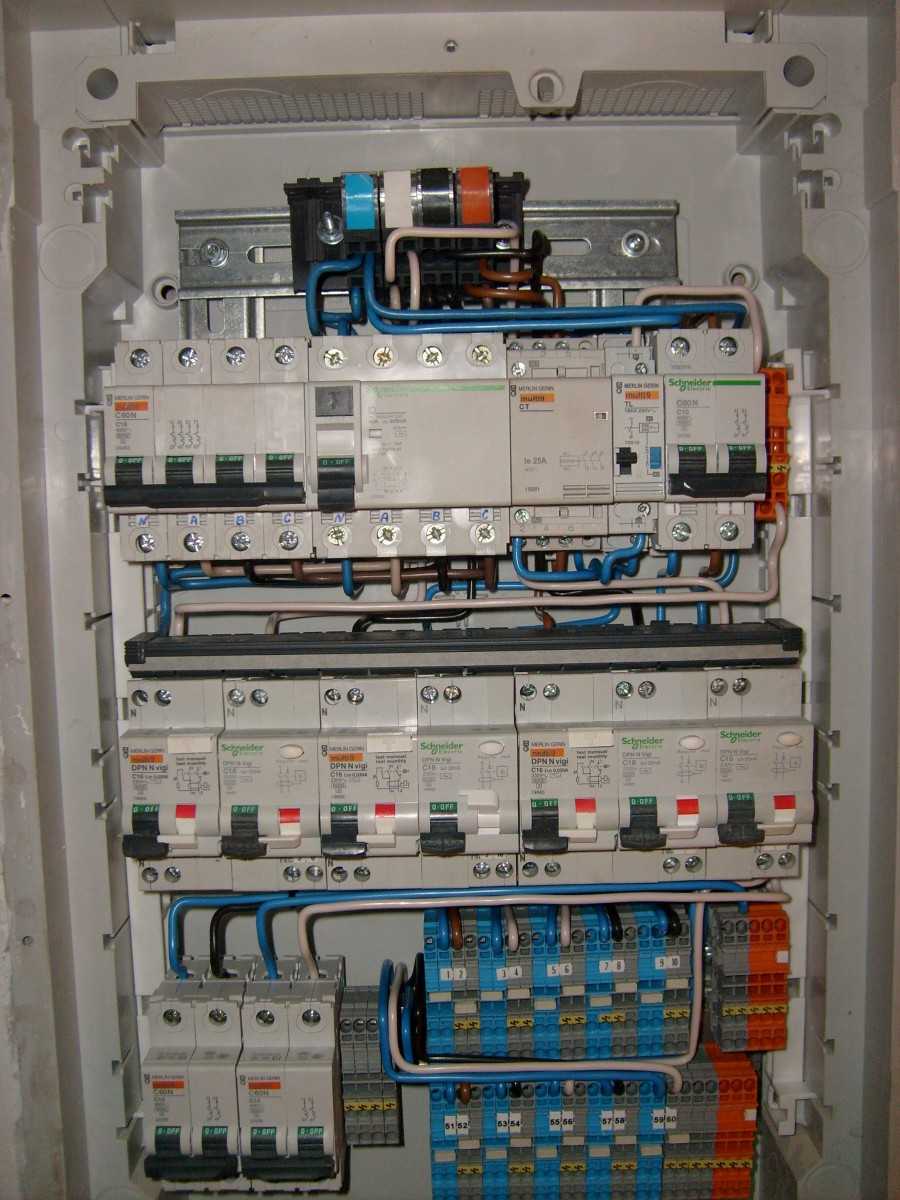

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение. Для начала приготовить требуемые блоки:

Для начала приготовить требуемые блоки:

• автоматы отключения;
• реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
• УЗО;
• автоматы дифференциального типа;
• кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

• мультиметр (чтобы прозвонить проводку после подключения всех элементов).
• набор отверток (закручивать винтики на клеммах).
• инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
• шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

1. Повесьте корпус на стену (либо установите в подготовленную нишу).
2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
3. Зачистите жилы для качественного присоединения к клеммам.
4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
6. Установите нулевую и заземляющую шину.
7. Нарежьте соединительные провода на подходящие отрезки.
8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Расчёт потребителей

Составляется полный список потребителей. Для этого нужно не учитывать приборы вроде вентилятора или настольной лампы, а записывать и нумеровать каждый подведённый к щитку провод. Розетки нужно записывать отдельно, освещение — отдельно. Приборы повышенной мощности (бойлеры, стиральные машины, кондиционеры, электроплиты) требуют обеспечения защиты проводки от перегрузки, поэтому подключаются не через распределительные коробки, а непосредственно к щитку.

Список потребителей для трёхкомнатной квартиры обычно выглядит так:

розетки:

1. спальня;
2. гостиная;
3. детская;
4. кухня;
5. санузел;
6. прихожая и коридор.

• Стиральная машина;
• бойлер;
• кондиционер;
• электроплита;
• освещение:

1. спальня;
2. гостиная;
3. детская;
4. кухня, санузел;
5. прихожая, коридор.

Все потребители разбиваются на группы (цепи) в соответствии с потребляемой мощностью: розетки для бытовых приборов в одной комнате вроде утюга, бра, телевизора и прочих можно объединить в одну группу (розетки в одной комнате — одна группа, в другой — другая), освещение — в следующую, также по комнатам. Для каждой группы выделяется свой автоматический выключатель (или просто автомат) на щитке, а для приборов повышенной мощности — стиральной машины, бойлера, электроплиты, кондиционера — выделяется свой отдельно для каждого. Автоматы могут также называться предохранителями или пакетниками.

Далее список преобразовывается в таблицу, куда вносятся номиналы автоматов и УЗО.

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

• двухполюсный автомат — 2 модуля и 35 мм;
• трехполюсный автомат — 3 модуля, 52,5 мм;
• однофазное УЗО — 2 модуля и 35 мм;
• трехфазное УЗО — 4 модуля и 70 мм;
• диффавтомат — 2 модуля и 35 мм;
• реле напряжения — 3 модуля, 52,5 мм;
• розетка на DIN-рейку — 3 модуля, 52,5 мм;
• клеммы на DIN-рейку — 1 модуль 17,5 мм.

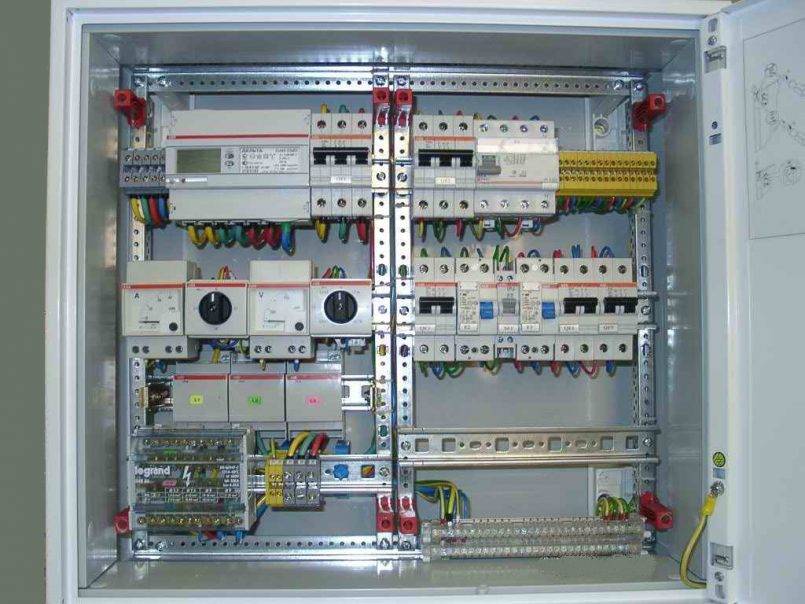

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

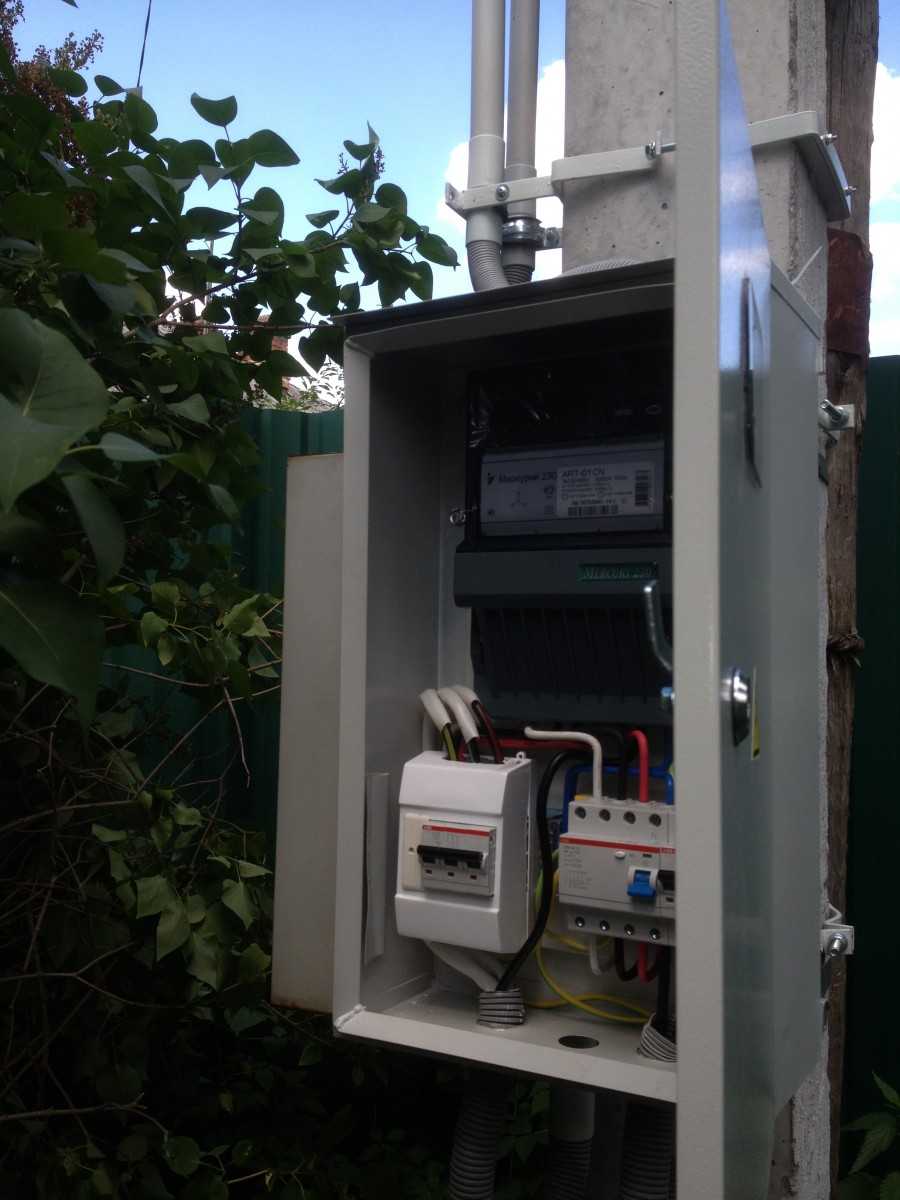

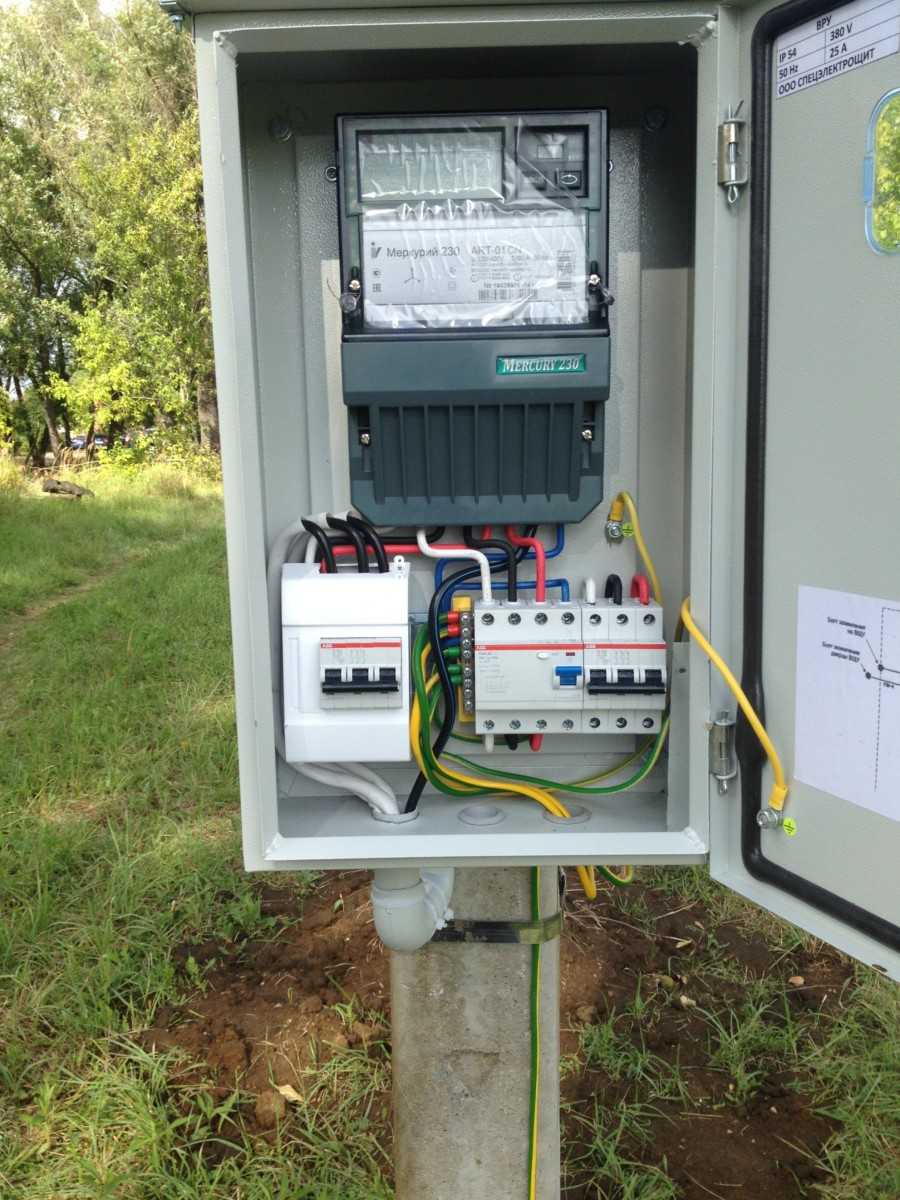

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Подключение электрощитка

Изоляционная оболочка проводов снимается. DIN рейка устанавливается в распределительный щиток. Сборку модулей начинают с вводного автомата, который должен располагаться с правой стороны. В след за ним монтируются устройства защитного отключения. Остальные приборы крепятся по схеме в удобном порядке.

После сборки всех устройств на DIN рейке, приступают к подключению кабельных жил. Этот процесс может затянуться надолго, если каждый провод не пометить меткой в соответствии с монтажной схемой щитка.

Устанавливаем нулевую планку, и коммутируем к ней концы нулевых жил. Подключаем питание к автоматам на их верхние клеммы. Потом подключаются автоматы дифференциации, они необходимы для проводки ванной комнаты.

Самой последней подключается питающая жила. Этот кабель состоит из 3 проводов: фаза, ноль, защита. Каждый из них отличается по цвету изоляции.

Те, кто хотел бы провести монтажные работы самостоятельно, могут посмотреть фото электрического щитка в интернете., с однофазной или трехфазной сетью. Вводить в эксплуатацию электрощиток может только работник энергосбыта.

Купить готовый электрический щиток для монтажа в квартире или собрать самому

Типовые шкафы и щитки для однофазных или трехфазных сетей выпускаются в самой различной комплектации, нередко их конструкция разрабатывается под заказ. Можно купить уже полностью укомплектованный всем необходимым готовый шкаф и добавить затем на DIN рейку нужное оборудование. Еще проще приобрести только корпус будущего щитка со всеми установочными аксессуарами, а затем самому собрать его практически с нуля.

Положительными сторонами такого подхода являются:

• значительная экономия средств;
• возможность монтировать установочные элементы и приборы по своему усмотрению, не выходя за рамки принципиальных ограничений;
• четкое понимание того, как устроена схема электрического щита, собранного собственными силами.

Грамотный подход к выбору нужного решения учитывает и такие факторы, как удобство обслуживания оборудования и его ремонтопригодность. Провести эти операции с самостоятельно обустроенным шкафом будет значительно легче.

Полезные устройства (приспособления)

Теперь рассмотрим полезности, которые окультуривают электромонтаж.

Ограничитель на DIN-рейку

Специальный ограничитель, который устанавливается на DIN-рейку, и препятствует осевому смещению и перекосу устройств, смонтированных внутри распределительного щита на DIN-рейке.

Если в ряд устанавливать большое количество модульных устройств, то они обычно смещаются относительно горизонтали, что затрудняет установку внешней панели щита и нарушает его эстетику.

Применение специальных ограничителей решает эту проблему и повышает культуру электромонтажа. Подробнее об этом смотрите в видео внизу этой статьи.

Кросс-модуль

Кросс-модули очень удобно применять при сборке распределительных щитов.

С их помощью очень удобно делать ответвление питающих линий, особенно при сборке 3-х фазных распределительных щитов, когда необходимо распределить потребителей по отдельным фазам. Питающее напряжение заводится на отдельные шины кросс-модуля, а от них к свободным клеммам подключаются потребители.

При необходимости что-то со временем изменить, достаточно просто произвести коммутацию внутри самого кросс-модуля, не меняя монтаж внутри самого щита. Это очень практично.

В случае применения нескольких реле контроля напряжения для максимальной защиты от скачков и перепадов напряжения в питающей сети, для их подключения также удобно применять кросс-модуль. О том, как это сделать я расскажу в следующих материалах, так что подписывайтесь на новостную рассылку и следите за выходом новых материалов по этой и другим темам!

Таким образом, использование при сборке распределительных щитов этих четырех полезностей, оптимизирует электромонтаж и делает его более качественным и профессиональным, при условии, конечно, что соблюдаются все нормы и правила.

Смотрите видео

Распределительный щит — полезности при сборке

Также рекомендую прочитать

Наглядные схемы групповых распределительных щитов частного дома и квартир

Пример 1. Квартирный групповой электрический щит

На вводе в квартиру устанавливаем дифференциальное защитное устройство АВДТ. В нем нет защиты от короткого замыкания (сверхтоков). Маркировка данного выключателя ВД/63 с током отсечки 30 mA;

Последовательно с ним ставим автомат для защиты от сверхтоков ВА/63 или дифференциальный автоматический выключатель «два в одном» АД63;

В щите запланировано несколько групповых цепей потребления. Это группы:

• Группа освещения;
• Группа розеток;
• Группы защищены двумя автоматами ВА/63 на номинальный ток 16 Ампер.
• Группа электрической плиты защищается автомат ВА/63 с номиналом 25 Ампер.

Как вариант, в щите может быть предусмотрена отдельная группа для стиральной машины, или другого мощного прибора, например, кондиционера. При такой схеме в щит ставится еще один автоматический выключатель на 16 Ампер.

наглядные схемы групповых распределительных щитов схема 1 квартира

Пример 2. Схема распределительного щита частного дома

Смотрим вторую схему. Она несколько сложнее и подойдет для частного дома.

На вводе электропитания в дом ставим АВДТ без защиты от короткого замыкания (сверхтоков) марки ВД/63. Ток утечки дифференциального автомата 300 mA. Это стандартный номинал для общего дифференциального устройства всего дома. Не ставим ВД на 100 mA, чтобы избежать ложных срабатываний.

• Группы освещения защищают три первых автомата;
• Группы трех автоматов ВА/63 и дифференциальное защитное устройство ВД/63 ставим для защиты розеточной группы;
• Трехфазный автомат ВА/63 и дифференциальный автомат ВД/63 защищают электроплиту или сауна.

Цепь из одного ВД/63 (без встроенной защиты от короткого замыкания) и 2-х автоматов ВА/63 защищают цепь сарая или другого здания на участке.

наглядные схемы групповых распределительных щитов схема 2 Частный дом

Пример 3. Квартирный щиток многоквартирного дома

• Устройство дифференциальной защиты АД63 в этой схеме используется для защиты кухонных розеток. На кухне планируется использовать много бытовых приборов.
• В квартире предусмотрена установка ванны с гидромассажем. Для неё выделяется отдельная группа, которая защищается дифференциальный автомат ВД/63.
• Такие же автоматы установлены для защиты комнатных розеток, стиральной машины и света в ванной и туалете.

наглядные схемы групповых распределительных щитов схема 3 большая квартира

Пример 4. Групповой распределительный щит индивидуального дома

• Отличие схемы 4 от схемы 2 в выделении для всех потребителей отдельных групп. Такая схема распределения характерна для европейской электропроводки.
• На все основные группы установлены АВДТ с током утечки 30 mA. Исключение сделали для групповых цепей освещения комнат. Не установлен дифф. автомат и на кондиционер.

наглядные схемы групповых распределительных щитов схема 4 частный дом

Пример 5. Схема группового распределительного коттеджа (большой квартиры)

Здесь все групповые цепи защищены устройством дифференциальной защиты без защиты от токов короткого замыкания ВД/63 с током отсечки 30 mA.

Электрические цепи санузла и других помещений повышенной влажности защищены АВДТ без защиты от токов КЗ марки ВД/63 с токами отсечки 10 mA. Малый ток отсечки обеспечит более надежную защиту от токов утечки.

наглядные схемы групповых распределительных щитов схема 5 коттедж

Ehto.ru

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

• двухполюсный автомат — 2 модуля и 35 мм;
• трехполюсный автомат — 3 модуля, 52,5 мм;
• однофазное УЗО — 2 модуля и 35 мм;
• трехфазное УЗО — 4 модуля и 70 мм;
• диффавтомат — 2 модуля и 35 мм;
• реле напряжения — 3 модуля, 52,5 мм;
• розетка на DIN-рейку — 3 модуля, 52,5 мм;
• клеммы на DIN-рейку — 1 модуль 17,5 мм.

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Чтобы исключить негативный исход ситуации – лучше воспользоваться услугами электрика. Профессионалы сделают свою работу быстро и качественно.

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

В заключение напомним, что обязательно должно быть в щитке

• Устройство, позволяющее обесточить щиток (объект) в виде автомата защиты или механического рубильника;
• Прибор учёта электроэнергии (отдельная линия для подключения), схема включения которого должна быть согласована с энергетической компанией;
• Устройство защитного отключения (дифавтомат), позволяющее защитить пользователей энергии от поражения током утечек;
• Отдельный автомат для защиты УЗО от токовых перегрузок (если это не дифавтомат);
• Защитные автоматы на каждую линию потребителей, расчётные характеристики которых должны соответствовать нагрузкам (мы об этом отдельно говорили);
• Дин-рейки заземления и нулевой шины, желательно в отдельном исполнении;
• При закрытом щитке точка быстрой проверки наличия питания (окошко, где индикаторной отвёрткой можно убедится в наличии фазы).

Осталось напомнить о том, что за последние пять лет энергетики внедрили три новые технологии учёта, поэтому, собирая щиток, оставьте места для возможности монтажа на дин-рейках дополнительных приборов. Это может быть ограничитель потребляемой мощности, прибор учёта потреблённой мощности (не счетчик энергии) или контрольный прибор балансировки фаз. Много места оставлять не стоит, но запас в щитке на возможность монтажа трёх-пяти типовых устройств лишним не будет. Если энергетики придумают прибор, который потребует замены щитка, это будут их расходы. Но не стоит заранее создавать точку конфликта, упаковав щиток так, что ничего, кроме того, что там есть, поставить уже нельзя. Помните о том, что в деле домашнего электрика любой запас –это экономия не только времени, но и денег!
