Счетчик ЦЭ6803В, Энергомера: технические характеристики

Преимущества прибора

Счётчик характеризуют следующие достоинства:

надёжность конструкции и широкий температурный диапазон окружающей среды;
возможность подключения к сторонним приборам для контроля и настройки данных;
защита от хищения электроэнергии с использованием магнита;
низкая погрешность учёта данных;
возможность установки необходимых параметров аппарата;
сигнализация о подключении к сети и скорости потребления электроэнергии;
удобство в эксплуатации и долговечность.

Рекомендуем: Счётчик Энергомера СЕ300 — срок службы и преимущества

Учитывая предусмотренные технические возможности и доступную цену, это оптимальный выбор, если условия подсчёта данных не связаны с необходимостью многотарифного определения показателей.

Назначение прибора

Счетчик Энергомера ЦЭ6803 В позволяет измерять активную составляющую израсходованной мощности. Прибор был внесен в реестр средств измерения и может вести учет по одному тарифу.

Этот факт говорит о том, что с его помощью нельзя отдельно рассчитывать энергию в дневное и ночное время в соответствии с тарифами организации, поставляющей электроэнергию.

Прибор можно подключать с помощью трех или четырех проводников. Во втором случае задействуются не только фазовые проводники, но и нулевой провод. Также возможно прямое или косвенное (с использованием трансформаторов) подсоединение к сети с частотой 50 Гц. Допускается монтаж прибора на улице, но только в шкафах, предотвращающих попадание внутрь счетчика пыли либо влаги.

При установке устройства необходимо соблюдать следующие требования:

Диапазон рабочих температур должен составлять от -40 до 60 градусов.
Показатель влажности воздуха не может быть выше 98%.

При соблюдении всех условий эксплуатации и правильном подсоединении к электросети срок эксплуатации прибора составляет 30 лет. Предприятие-изготовитель предоставляет четырехлетнюю гарантию на свое изделие с момента ввода счетчика в эксплуатацию.

Установка счётчика

Крепёж аппарата выполняется посредством ДИН-рейки или винтов, что зависит от конструкции корпуса.

Надёжность и приспособленность к эксплуатации в широком диапазоне характеристик электросети и температурных параметров окружающей среды, разумная ценовая политика свидетельствуют о преимуществах выбора данной модели электросчётчика

Электросчетчик ЦЭ6803В – это устройство, с помощью которого происходит подсчет электрической энергии в цепях переменного тока. Завод изготовитель изделия – концерн «Энергомера». Такой прибор пользуется большим спросом на рынке устройств по учету и контролю электрической энергии. В данной статье мы рассмотрим технические характеристики счетчика ЦЭ6803В, а также его размеры и дополнительные параметры.

Основные и дополнительные технические характеристики указаны в таблице ниже:

Параметры надежности:

Поверка приспособления осуществляется после его выпуска из производства, после ремонта и в ходе эксплуатации. Межповерочный интервал составляет 16 лет.
Средний срок службы устройства – до 30 лет. Электросчетчик Энергомера ЦЭ6803В имеет не только важные технические характеристики, но и доступную и приемлемую цену. Поэтому и пользуются большой популярностью.
Счетчик имеет гарантийный срок 4 года с момента выпуска.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной модели электросчетчика:

Вот мы и рассмотрели основные технические характеристики счетчика ЦЭ6803В. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем прочитать:

Счётчик Энергомера ЦЭ6803В – это прибор для учёта активной электроэнергии, предназначенный для эксплуатации в трёхфазной сети переменного тока.

Прибор однотарифный, с электронной или электромеханической системой отчётности. Кроме того устройство имеет энергонезависимую память — это позволит уточнить показания даже при отключённой электроэнергии.

Технические параметры устройства можно узнать из маркировки на его корпусе. Расшифровка кода представлена на рисунке:

Счётчик выпускается компанией «Энергомера», отсюда и имя собственное прибора, ЦЭ6803В – модель устройства, остальное расшифровывается так:

М – модифицированный, литера Ш на этом месте означает на шунтах.
R32 способ крепления, в этом случае в щиток и на рейку, R31 только на рейку, Ш33 только в щиток.
Тип отчётного устройства, чаще всего механическое, разрядность обозначается приставленной к литере цифрой, М6 для шестиразрядного устройства, М7 для семиразрядного.
Схема включения.
Номинальный и максимальный ток устройства.
Номинальное напряжение.
Число тарифов, в нашем случае 1Т.
Класс точности электросчётчика.

Эти параметры нужны для правильного подключения счётчика к сети. Наглядно выглядит это так. Перед нами электросчётчик ЦЭ6803В/2 1Т 100В 5-7,5А 3ф.3пр. М7 R31, это значит прибор выполнен по 2 классу точности, однотарифный. Работает при номинальном напряжении 100В, силе тока 5-7,5А, подключение на 3 провода, отчётное устройство механическое, семиразрядное, крепление только на din-рейку.

Гарантийный срок службы прибора: 4 года от даты выпуска, в том числе и в период хранения.

Срок службы, в среднем до 30 лет, межповерочный период 16 лет.

Важно! Прибор имеет ограничения по установке: монтируется только внутри помещений. При этом фактический температурный диапазон работы от -40 до +50 градусов Цельсия, при относительной влажности до 98%

Индикация и возможные неисправности

На фронтальной панели, то есть с лицевой стороны, имеются:

Два индикатора, сигнализирующих о подключении к сети и о потреблении мощности из неё. Данная индикация выполнена на светодиодах, поэтому имеет высокую надёжность и минимальную вероятность перегорания. Этот полупроводниковый прибор в данное время является одним из самых распространенных элементов не только индикации, но и освещения;
Отсчетный механизм.

Среди возможных неисправностей счетчика ЦЭ6803В хотелось бы отметить:

Нет индикации сети. Плохой контакт в точке ввода питающих проводов к клеммам или отсутствие нескольких фаз за счёт неисправности на линии;
Не мигает светодиод индикации потребления электроэнергии, а напряжение у потребителя есть, и его параметры находятся в нормальном диапазоне. Счётчик нужно отправить в ремонт, самостоятельно вскрывать устройство не рекомендуется, так как потом будет проблематично выполнить поверку и опломбировку.

В любом случае счётчик цэ6803вм и цэ6803в является надёжным и проверенным годами элементом учёта электрической энергии, применяемого как в бытовых, так и производственных условиях. В случае неисправности или появления сомнений в его работоспособности и корректности отсчёта взятой из сети мощности рекомендуется сразу вызвать специалиста из Энергослужбы.

Возможные неисправности, их устранение

Конечно, как и всякое высокоточное оборудование, счетчик ЦЭ6803В может выйти из строя. Основные причины неисправности – отсутствие индикации или остановка счетного механизма.

Не светится указатель «Сеть»

Наиболее частая причина такой неисправности кроется в плохом контакте подводящих проводов.

Прибор надлежит выключить от электросети и все зажимы дополнительно закрутить. После этого можно снова включить счетчик и проверить его работу.

Если и после этого индикатор «Сеть» не светится, девайс необходимо демонтировать и отправить в сервисный центр.

Указатель «Сеть» горит, а девайс не считает

В этом случае единственно верное решение — устройство нуждается в ремонте.

Так как это явно внутренняя неисправность, нет смысла пытаться отремонтировать прибор самостоятельно. Если самому вскрыть счетчик, то потребителю грозят немалые хлопоты. Санкции за самовольное нарушение пломбировки, как правило — денежный штраф и довольно высокий.

Отсюда вывод — пытаться ремонтировать прибор своими руками не надо. Лучше вызвать мастера. Он снимет прибор, упакует и отправит его в специализированный сервисный центр.

Возможные неисправности, их устранение

Неисправности прибора во время его эксплуатации могут носить незначительный характер. Это, к примеру, прекращение световой индикации во время работы счётчика.

Неисправность может быть вызвана нарушением крепления клеммных контактов. Электросчётчик выключают и укрепляют контактные соединения. Прибор снова включают и проверяют световую индикацию. Если индикаторы не будут светиться, то счётчик нужно будет сдавать в соответствующую сервисную службу.

В случае выхода из строя учётного устройства нельзя ни в коем случае вскрывать счётчик и пытаться отремонтировать его самостоятельно. Если всё же это произошло, потребитель может столкнуться с большими проблемами ответственности за нарушение опломбировки электросчётчика и подвергнуться существенным штрафным санкциям.

Остановка

Продавцы магнитов призывают покупать свой товар, чтобы регулировать работу измерительных приборов. Они обещают экономию и материальное процветание. На практике воздействие электромагнитным полем на счетчик не принесет ничего, кроме проблем.

Энергомер может работать в двух режимах индикации: с открытой и закрытой крышкой. При ненарушенной целостности прибора и закрытой крышке на жидкокристаллическом дисплее отображается накопленная энергия. При воздействии магнитами, начинают мигать нижние сегменты подчеркивания. Чтобы сбросить индикацию, необходимо открыть и закрыть крышку клеммной колодки.

Режим работы при открытой крышке другой. После ее открытия на табло видны такие параметры:

накопленная энергия;
количество вскрытий крышки;
время воздействия магнитного поля на прибор;
число воздействий.

Магнит на счётчик Энергомера ЦЭ6803В не только не оказывает воздействия, но и становится причиной его поломки. Поэтому, прежде чем пробовать сомнительные способы экономии, взвесьте все «за» и «против».

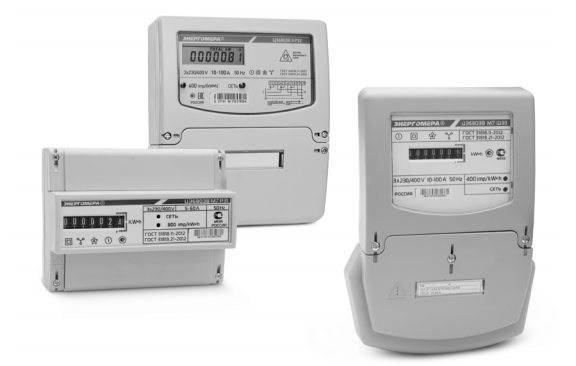

Разновидности данного счётчика

Выпускаются две разновидности данного прибора, отличающиеся исполнением корпуса.

Расшифровка маркировки счётчиков ЦЕ6803В

Особенности крепежа указанной модели – на ДИН-рейку.

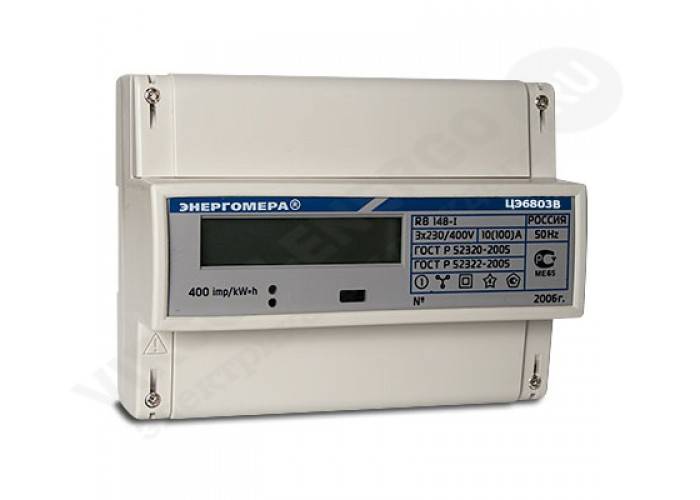

Габаритные размеры счётчика типа R31

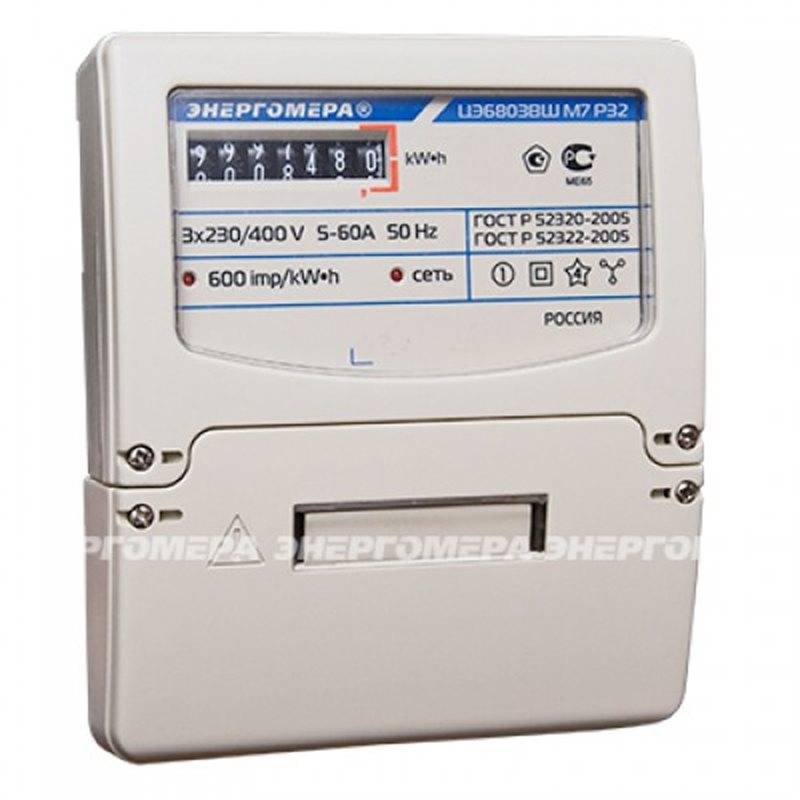

Для крепления в щиток и на ДИН-рейку.

Габаритные размеры счётчика типа R32

Ш33

Устанавливается винтами в электропанели.

Габаритные размеры счётчика типа Ш33

Перечисленные исполнения выпускаются в различной комплектации, характеризующейся отличиями в классе точности, токовых параметрах, разрядности дисплея, количеству проводов сети, для которых устройство предназначено.

Детальнее об особенностях комплектации рассказывается в руководстве по эксплуатации.

Технический паспорт счётчика Энергомера ЦЭ6803В

Информация о сертификате

energomera-TSE6803v_p

Измерительный прибор соответствует государственным стандартам, сертифицирован и внесен в Госреестр средств измерения. Каждый тип электрического счетчика ЦЭ6803В имеет паспорт, где указан номер прибора, его особенности и технические характеристики.

Счетчик электричества ЦЭ6803В компании Энергомера пользуется популярностью и часто выбирается пользователями среди массы других вариантов: точность измерения, простота в использовании, качество, продолжительный межповерочный интервал, долгий эксплуатационный период говорят в пользу счетчика ЦЭ6803В.

Счетчик прямого включения трехфазный Энергомера

Сегодняшняя статья посвящена разборке счетчика прямого включения Энергомера ЦЭ 6803В. Напоминаю, у меня уже есть подобная статья про устройство однофазного счетчика Энергомера. Там же – информация о том, как счетчик считает электроэнергию.

На этот раз – не одна, а три фазы!

Кто глубже интересуется темой – я подробно уже написал в другой статье, чем три фазы отличаются от одной.

По таким счетчикам у меня есть ещё одна популярная статья – про подключение и монтаж трехфазных счетчиков. Там очень подробно, как закрепить и подсоединить такие счетчики.

Мне попал в руки трехфазный счетчик, который снят с эксплуатации. Разбирать будем до винтика, приготовьтесь!

Видео

Счётчик Энергомера ЦЭ6803В – трёхфазный прибор для замера потраченной электроэнергии, используемый в частном секторе, промышленном производстве или для установки в общественных помещениях.

Устройство отличается следующими особенностями:

возможностью эксплуатации в условиях защиты от неблагоприятной окружающей среды при температурном режиме воздуха от -40 до +60°С;
функцией подключения к сторонним устройствам посредством предусмотренного входа;
наличием двух индикаторов, сигнализирующих о включении в сеть и интенсивности расхода электроэнергии;
подключении в сеть переменного электротока с 3-мя или 4-мя проводами;
защитой от несанкционированного вмешательства в подсчёт данных.

Конструкция прибора соответствует установленным стандартам качества и позволяет эксплуатировать изделие на территории России.

Счетчик ЦЭ6803в

Электрический счётчик ЦЭ6803в – это устройство высокого класса надёжности и точности, которое подсчитывает количество использованной электроэнергии в цепях трёхфазного переменного тока. Приборы учёта нужны в основном на промышленных предприятиях, где мощное электрооборудование потребляет такой ток.

Применение и назначение ЦЭ6803в

Прибор, изготовленный российской фирмой Энергомера, измеряет активную часть потребляемого тока, подключённого к нагрузке обслуживаемой электросети. Счётчики Энергомера ЦЭ6803в ведут учёт расхода электричества только по одному тарифу. Это исключает их применение при поставке по разной цене электроэнергии в дневное и ночное время суток.

Важно! В реестре измерительных устройств электросчётчик значится, как прибор учёта и контроля потребления электрического тока. В категории «Средства измерения» счётчик значится под номером 12673-06

Условия эксплуатации

Как опломбировать счетчик электроэнергии

Конструкция электросчётчика рассчитана на определённые условия эксплуатации:

Температурный режим в месте установки счётчика ЦЭ6803в должен соблюдаться в пределах от – 400С до + 600С.
Влажность окружающей среды не должна превышать 98%.
Установка прибора производится в пространстве, защищённом ограждающими конструкциями от внешнего воздействия атмосферы.

Расшифровка маркировки

Как опломбировать счетчик электроэнергии

На лицевой панели счётчика видно, в соответствии с какими стандартами выпускается ЦЭ прибор. Это ГОСТ Р 52320-2005 и ГОСТ Р 52322-2005.

Маркировка содержит в себе информацию о технических условиях эксплуатации. Чтобы понять кодировку, необходимо расшифровать ряд знаков.

Например, на лицевой панели и в паспорте счётчика указана маркировка следующего содержания – ЦЭ6803в/1 1Т 220в 1-7,5А 3ф.4пр. М6 Ш33:

дробное выражение /1 – первый класс точности;
1Т – счётчик делает расчёт только по одному тарифу;
220в – 4-х проводное подключение напряжением бытовой сети;
3ф.4пр – схема подключения (четыре провода для 3-х фазного тока);
М6 – вид счётного устройства, механизм электромеханический с шестиразрядным интерфейсом;
Ш33 – способ крепления корпуса прибора, в данном случае означает монтаж в шкафу, Р31 означает крепление на DIN-рейке.

Таблица расшифровки марки ЦЭ 6803в

Конструктивные особенности

Принцип работы ЦЭ 6803 ничем не отличается от аналогичных приборов. Электросчётчик имеет свои конструктивные особенности.

В блоке управления данные напряжения и силы входящего тока сублимируются в импульсы. Импульсная частота находится в прямой пропорциональной зависимости от мощности энергетического входящего потока. Обработку данных выполняет микропроцессор. Именно он отвечает за точный учёт счётчиком Энергомера ЦЭ6803в потреблённой электроэнергии.

Интерфейс электросчётчика ЦЭ6803в

В электросчётчике встроены клеммы, через которые происходит включение тестера для проверки технического состояния прибора. В счётчике есть энергонезависимый блок памяти. В случае аварийного отключения тока на дисплее фиксируются последние показания, дата, время и тариф.

Обратите внимание! Если светодиод «Сеть» не загорается, то нужно проверить состояние клеммных соединений. В противном случае прибор будет нуждаться в ремонте

Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока.

Технические характеристики

При покупке электросчётчика обязательно нужно ознакомиться с техническими характеристиками ЦЭ6803в. Они указаны в паспорте прибора. Например, для счётчика ЦЭ6803в Р32 технические параметры должны соответствовать следующим данным:

класс точности – 1;
количество тарифов – 1;
частота входного тока – 50 Гц;
величина номинального тока – 5 А;
допустимое напряжение сети – 3х(230 – 400) в;
максимальная сила тока – 60 а;
чувствительность учётного механизма – от 20 до 40 мА;
рабочий диапазон температуры – от + 400С до – 700С;
класс защиты от внешнего проникновения влаги и пыли – IP51;
габариты прибора – 141 х 170 х 52.

Преимущества прибора

Счётчик характеризуют следующие достоинства:

надёжность конструкции и широкий температурный диапазон окружающей среды;
возможность подключения к сторонним приборам для контроля и настройки данных;
защита от хищения электроэнергии с использованием магнита;
низкая погрешность учёта данных;
возможность установки необходимых параметров аппарата;
сигнализация о подключении к сети и скорости потребления электроэнергии;
удобство в эксплуатации и долговечность.

Рекомендуем: Счётчик Энергомера СЕ300 — срок службы и преимущества

Установка

Подключение счетчика Энергомера ЦЭ6803В должно осуществляться согласно схеме, которая имеется под крышкой прибора или дана в инструкции-описании к устройству. Установка трехфазного счетчика ЦЭ6803В должна производиться согласно требованиям, с соблюдением условий установки: места, температуры, влажности и других параметров. При установке измерительного прибора необходимо подготовить кабель, очистив его от изоляционной оболочки на двадцать семь миллиметров. Подготовленный участок должен быть ровным, без изгибов, перекосов. Готовый провод нужно вставить в клеммный зажим. Следует слегка подергать провода, чтобы удостовериться в надежной фиксации. Счетчик устанавливают в месте, которое соответствует требованиям эксплуатации прибора.

Трехфазный электросчетчик применяется для учета расхода электроресурса. Показания отображаются на табло прибора. Устройство может отличаться типом корпуса и счетным устройством. Табло бывает электронным или механическим. Числовой ряд может разделяться запятой или не иметь ее, электронные табло имеют разделение числового ряда в виде точки. Чтобы выяснить количество киловатт, потребленных в текущем месяце, нужно произвести арифметические действия: от итогового результата отнимают показания за прошедший месяц. Полученное количество киловатт умножают на стоимость одного киловатта согласно тарифному плану.

Остановка

mbed/w6Fz446dQy4″ width=»560″ height=»315″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Режим работы при открытой крышке другой. После ее открытия на табло видны такие параметры:

накопленная энергия;
количество вскрытий крышки;
время воздействия магнитного поля на прибор;
число воздействий.

Технические характеристики

Технические характеристики счётчика ЦЕ6803В

Срок службы прибора

Изготовитель предусматривает 30-летний нормативный срок эксплуатации прибора. В случае выхода из строя оборудования в течение первых 4-х лет работы, изделие принимается на гарантийный ремонт в сервисном центре изготовителя, если поломка не вызвана неправильным подключением или нарушением предусмотренных правил эксплуатации.

Межповерочный интервал

Чтобы избежать проблем с представителями контролирующих органов, потребитель должен предоставлять счётчик к регулярной поверке не реже 1-го раза в 16 лет. Также следует убедиться, что продукция прошла заводскую поверку после изготовления, о чём свидетельствует соответствующая запись в паспорте.

Стоимость счётчика

Цена продукции определяется комплектацией и тарифами продавца. Стоимость данной модели колеблется в пределах от 2200 до 3400 рублей, учитывая вышеуказанные факторы.

Подготовка ЦЭ6803ВМ и порядок работы

После распаковывания провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение счетчика должны проводить только специально уполномоченные организации и лица, согласно действующим правилам по монтажу электроустановок.

При монтаже счетчиков провод (кабель) необходимо очистить от изоляции примерно на величину указанную в таблице. Зачищенный участок провода должен быть ровным, без изгибов. Вставить провод в контактный зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.

Периодичность государственной поверки – 16 лет.

Провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Внимание! Наличие на индикаторе показаний является следствием поверки счетчика на предприятии изготовителе, а не свидетельством его износа или эксплуатации.

Счетчик с диапазоном тока

Длина зачищаемого участка провода, мм

Диаметр провода, мм

1-7,5А; 5-10A

5-60А

10-100А

1…4

2…7

3…8

Подключить счетчик для учета электрической энергии к трех-фазной сети переменного тока. Для этого снять крышку и подводящие провода закрепить в зажимах колодки по схеме включения, нанесенной на крышке.

В случае необходимости включения счетчика в систему АСКУЭ, подсоединить сигнальные провода к контактам испытательного выходного устройства в соответствии со схемой включения.

Испытательное выходное устройство реализовано на транзисторе с “открытым” коллектором и для обеспечения его функционирования необходимо подать питающее напряжение по схеме, приведенной на рисунке. Форма сигнала Fвых – прямоугольные импульсы с амплитудой, равной поданному питающему напряжению

Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле

R = U / I

где:U – напряжение питания, В; I – сила тока, А.

Номинальное напряжение на контактах испытательного выходного устройства в состоянии “разомкнуто” равно (10 ± 2) В, максимально допустимое 24 В.

Величина номинального тока через контакты испытательного выходного устройства в состоянии “замкнуто” равна (10±2)мА, максимально допустимая не более 30 мА.

Частота импульсов испытательного выходного устройства пропорциональна входной мощности.

Внимание! Если существует вероятность воздействия на цепи телеметрии промышленной помехи, либо воздействия другого рода, приводящее к превышению допустимых значений по току и напряжению, указанных в настоящем паспорте, то необходимо установить внешнее защитное устройство в виде шунтирующего стабилитрона, варистора или другой предохраняющей схемы, подключенной параллельно зажимам цепей телеметрии.

На отсчетном устройстве отображается значение активной электрической энергии нарастающим итогом.

При подключении нагрузки светодиодный индикатор должен периодически включаться с частотой испытательного выходного устройства, показания энергии на отсчетном устройстве должны изменяться.

После того как Вы подготовили счетчик к работе, он готов вести учет электрической энергии.

Подключение счётчика «Энергомера» ЦЭ6803В

Подключение электрического оборудования требует соблюдения определённых правил техники безопасности, основное из которых – это проведение работ только при выключенной электроэнергии!

Монтаж и включение в сеть счётчика электроэнергии ЦЭ6803В достаточно несложная операция. Но, требует внимательности и аккуратности.

Предварительно необходимо проверить целостность корпуса прибора, наличие пломб на соединительных винтах корпуса. На пломбах указывается дата проверки и печать поверителя.
Соединяем провода через клеммную колодку согласно схеме включения в сеть. Первым закручивается верхний винт, после его окончательного затягивания, протягивается нижний. Для удобства монтажа при прокладке проводки стоит оставлять небольшой запас провода, длиной 80-100 мм, это позволит свободно оперировать с ними. Многожильный провод можно облудить паяльником или опрессовать.
После окончания работ проверить все соединения и проконтролировать правильность подключения проводов. Фаза А, на проводе с жёлтой изоляцией, фаза В на проводе с зелёной, С на жиле с красной, нулевая N, синий провод и заземление PE, на жёлтом с зелёной продольной полосой.

После подключения счётчика должна загореться индикаторная лампочка на его табло.

Заключение по теме

Не зря счетчик «Энергомера» контроля и учета электроэнергии сегодня установлен у большинства потребителей. Его высокие технические и эксплуатационные характеристики, а также достаточно большой срок эксплуатации (до 300000 часов) сыскали ему большую популярность. И это радует, что российский прибор обладает такими показателями, не уступающими зарубежным аналогам.

https://amperof.ru/elektroenergia/schetchik/ce6803v.html
https://pouchetu.ru/elektricheskij/energomera-tse6803
https://samelectrik.ru/obzor-xarakteristik-elektroschetchika-energomera-ce6803v.html
http://maloplatim.ru/tse6803v.html
http://onlineelektrik.ru/elaboratoriya/euchet/schetchik-energomera-princip-raboty-na-primere-marki-ce6803v.html

</table></h2></ul></h2></ol></h2>

Счетчик электроэнергии ЦЭ6803В

Преимущества прибора

Назначение прибора

Установка счётчика

Индикация и возможные неисправности
