Технические характеристики счетчиков СЕ 101

Особенности электросчетчика Энергомера ЦЭ6803В: характеристика

Модель Энергомера ЦЭ6803В имеет лишь незначительные отличия от других вариантов. Но есть определенные особенности конструкции и исполнения прибора. Учет данных происходит за счет перемножения напряжения и входной силы, создавая импульсы. Частота импульсов будет сопоставляться с входной мощностью. Суммируются импульсы с помощью микропроцессора или электромеханического счетчика. Именно эти данные показаны на табло счетчика.

Есть определенные отличия конструкции в модели ЦЭ6803В. Так устройство может подсоединяться к приборам проверки через коробку клеммы. Для этого вставляют отдельные клеммы. Также данная модель иметь память, которая не зависит от подачи электроэнергии.

На передней части корпуса размещено 2 индикатора. Первый индикатор «Сеть» загорается зеленый свет при подключении к электросети. В противном случае начинает мигать показатель нагрузки. В этом случае необходимо определить причину поломки, но лучше сразу отправить счетчик в ремонт.

Технические характеристики счетчика Энергомера ЦЭ6803В:

  • Частота изменений в сети составляет 50-60 Гц;
  • Первый или второй класс точности;
  • Механизм соответствует государственному стандарту;
  • Прослужит механизм 30 лет.

Поверка устройства выполняется сразу после его изготовления, после ремонтных работ и каждые 16 лет при эксплуатации. В среднем счетчик может бесперебойно работать 30 лет. Благодаря небольшой стоимости модель ЦЭ6803В обладает популярностью среди потребителей. На устройство прилагается гарантия сроком 4 года.

Подключение счётчика

В зависимости от исполнения корпуса, прибор может устанавливаться на ДИН-рейку или винты. Подключение должен выполнять квалифицированный электрик. Перед началом работ следует отключить подачу энергии.

Схема подключения счётчика – Энергомер СЕ101

При подключении необходимо учитывать требования завода изготовителя, изложенные в руководстве по эксплуатации. После подключения и подачи тока, прибор проверяется в работе. Затем накладываются защитные пломбы, и выполняется запись ответственным работником организации, подключавшей счётчик, в формуляре устройства.

Особенности: как подключить счетчик электроэнергии трехфазный

Трехфазный счетчик, подключаемый в частном доме, имеет тот же принцип установки, хотя и немного сложнее. Обычно ввод в помещение происходит посредством самонесущего изолированного провода, который состоит из алюминиевых жил с изоляцией для фаз и несущей нулевой. Однофазный провод имеет две жилы, трехфазный – четыре. Заранее выполненная маркировка, при установке счетчика своими руками, поможет не запутаться в дальнейшей работе.

Схема подключения электросчетчика:

  1. Снять напряжение, отключив автомат ввода. Для этого нужно проложить провод СИП по воздуху от линии передачи электроэнергии. В доме силовой ввод нужно проложить по гофрам или кабель-каналам.
  2. Затем нужно установить прибор и остальное оборудование. В соответствие с нагрузками необходимо установить одно, двух и более полосных автомата. Чтобы не использовать УЗО можно и дифференциальные устройства.
  3. Цветные провода нужно присоединить к 1,3,5,7 клемме прибора через соответствующий вводный автомат: фаза «А» – желтого цвета, «В» – зеленого, «С» – красного и «N» – синего.
  4. Аналогично нужно присоединить провода домашней сети разного цвета к 2, 4, 6, 8 клемме. Должно получиться что, провод внешней сети красного цвета будет подсоединен к клемме 1, а в доме этот же провод будет на клемме 2.

К УЗО цветные провода нуля и фаз нужно подключить, не нарушая последовательность.

Технические характеристики

ХарактеристикиВеличина
Класс точности1 или 2
Диапазон входных сигналов:
сила тока, А
напряжение, В
коэффициент мощности
от 0,05 Iб до Iмакс
от 0,75Uном до 1,15Uном
от 0,8емк. до 1,0 до 0,5инд.
Базовый (максимальный) ток, А5 (50); 5 (60) или 10 (100)
Номинальное напряжение, В230
Диапазон рабочих температур окружающего воздуха, °С-40… +70
Диапазон значений постоянной счетчика, имп/(кВт*ч)от 800 до 6400
Рабочий диапазон изменения частоты, Гц50±2,5 или 60±3
Стартовый ток (чувствительность), мА:
для одноэлементных счетчиков
с базовым током 5 А
с базовым током 10 А
10
20
для двухэлементных счетчиков:
с базовым током 5 А
с базовым током 10 А
20
40
Полная мощность, потребляемая цепью тока при базовом токе, В*А, не более0,05
Полная (активная) мощность, потребляемая цепью напряжения при номинальном значении напряжения, В*А (Вт)9 (0,8)
Масса, кг, не более1,0
Способ крепленияРейка ТН35, винты
Габаритные размеры, мм:
для R5
для R5.1
для S4
для S6
для S8
для S10
110×89×72.5
105×90×60
185×121×61.5
170×115×53
200×125×75
185×124×61.5
Средняя наработка до отказа, час220000
Срок службы, летне менее 30
Межповерочный интервал, лет16
Цена, рос. руб.от 700

Размеры счётчиков электроэнергии – Энергомер СЕ101

Принцип действия приборов учета «Энергомера СЕ 101»

Принцип работы электросчетчиков СЕ 101 заключается в следующем: входные ток и напряжение перемножаются с преобразованием в частотно-модулированный сигнал, пропорциональный мощности потребления электроэнергии. При суммировании этих импульсов электромеханическим способом или при помощи микроконтроллера прибор выдает значение активной потребленной энергии, с отображением данных на табло барабанного или жидкокристаллического типа. В зависимости от модификации устройство может иметь один или два токовых датчика.

Любая модель «Энергомера СЕ 101» снабжена специальным входным испытательным блоком, предназначенным для включения устройства в систему автоматизированного контроля потребления электрической энергии, а также для выполнения поверки. Приборы с жидкокристаллическими индикаторами имеют энергонезависимые модули памяти, которые позволяют сохранить значения потребленной энергии при отключении сети или выходе из строя ЖКИ-табло.

Индикация

Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.

Световые индикаторы

Какие бывают счетчики электроэнергии Нева?

В типовом исполнении электросчетчик Энергомера сигнализирует о подключении:

  • источника питания (сети 220 В);
  • нагрузки.

В некоторых модификациях применяют один индикаторный светодиод. Отмеченные выше режимы отображаются непрерывным (мигающим) сигналом, соответственно. По частоте вспышек можно судить о потребляемой мощности.

К сведению. При отсутствии постоянного свечения «Сеть» следует убедиться в качестве соединительных контактов. Не исключено, что испорчен светодиод. Если не индицируется потребление электроэнергии при работающей нагрузке, также необходим ремонт.

Особенности индикационного табло

По стандартной маркировке после буквы «М» в названии можно уточнить особенности индикатора результатов измерений:

  • 6 или 7 – соответствующее количество барабанов;
  • отсутствие цифр – комплектация ЖКИ (7 регистров).

Последний символ на барабанном индикаторе означает дробную часть числа. Его отделяют красной точкой или рамкой на лицевой части табло.

Механизм привода оснащен стопором, который препятствует вращению в обратном направлении (предотвращается мошенническое «отматывание» показаний). Во всех современных модификациях устанавливают защиту от блокирования функциональности приборов контроля с применением сильных магнитов.


Барабанный индикатор показаний

К сведению. Если предполагается применение при низких температурах, специалисты рекомендуют выбирать счетчик электроэнергии се 101 с барабанным механизмом. Такие изделия сохраняют работоспособность в сильный мороз до -40°C. Жидкокристаллические дисплеи приспособлены для применения в диапазоне от -30°C до +70°C. Однако для продления срока службы такие приборы устанавливают в отапливаемых помещениях.

Порядок монтажа

До выполнения работ необходимо найти удобное для пользователей место, чтобы снимать оперативные показания без лишних затруднений. Счетчик се 101 в современном исполнении можно установить на DIN рейку или стенку щитка. Универсальные или трансформируемые крепления предлагаются в стандартной комплектации.


Схема подключения

Заранее надо подготовить необходимые инструменты, мультиметр (индикаторную отвертку), монтажные провода соответствующего сечения. Рабочие операции выполняют при отключенном источнике питания в следующей последовательности:

  • делают разметку таким образом, чтобы электросчетчик се 101 был закреплен на уровне глаз (150-160 см от уровня пола);
  • последовательно фиксируют на рейке прибор учета, защитные автоматы;
  • если щит устанавливают на улице или в помещении с повышенной влажностью, применяют уплотнения на входе и выходе кабелей;
  • отрезают и зачищают провода для сборки электрической схемы;
  • после завершения монтажных работ проверяют соответствие цепей плану;
  • подают напряжение, контролируют работоспособность счетчика.

Счетчики Энергомера CE101 » Портал инженера

Твоему, читатель, вниманию два счетчика Энергомера CE101: — в корпусе R5 (это обновленный счетчик про который блогэлектрика рассказывал ранее) и R5.1 — в новом универсальном корпусе, а все новое и интересное, как известно, водится только у нас ) Теоретически оба счетчика представляют собой одно и тоже устройство. В обоих случаях это однофазный электросчетчик серии СЕ или, если угодно, ЦЭ. Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока и в качестве датчика тока использует шунт. Первый класс точности. Механическое отсчетное устройство и, как следствие, один тариф и диапазон рабочих температур от минус сорока до плюс 70.

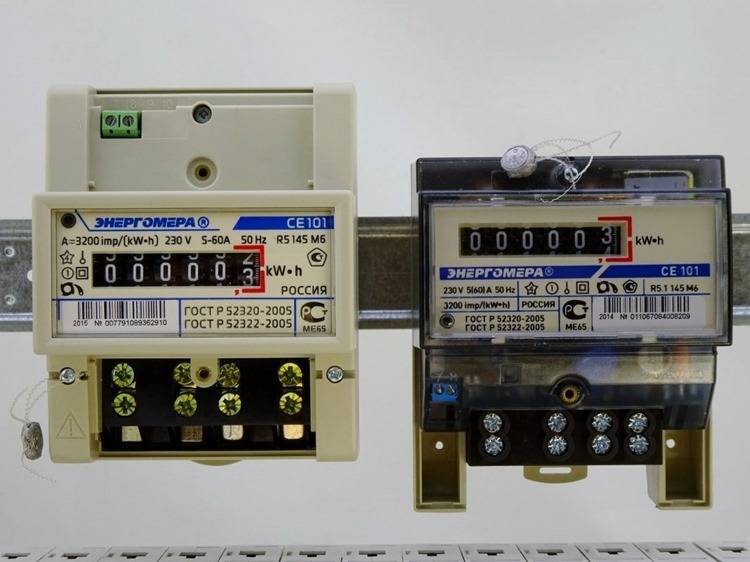

Вот они, новенькие с пленочкой и пломбами, готовые в любой момент пасть жертвой нашего любопытства.

CE101-R5

и CE101-R5.1

Но сначала этим электросчетчикам предстоит поучаствовать в битве корпусов.

Корпуса практически одного размера и разница между ними здесь не столь очевидна. И R5 и R5.1 займут на дин-рейке по пять модулей

Стоит отметить, что R5.1 освобождает немного не очень нужного места сверху дин-рейки, но, при этом, занимает чуть больше места снизу (крайне необходимого пространства при установке счетчика в щиты с расстоянием между дин-рейками в 125 миллиметров)

А ведь R5.1 мог быть чуть более компактным.

С другой стороны нельзя не отметить универсальность корпуса R5.1

где легким движением руки, из динреечного, безо всяких адаптеров и переходников, счетчик приобретает взаимозаменяемость с индукционным электросчетчиком, коих сотни тысяч еще стоит и требует замены в этажных щитах многоквартирных домов. И, кстати, цепляется за дин-рейку счетчик в корпусе R5.1 значительно лучше.

Вылет циферблата у R5 и R5.1 тоже несколько отличается.

В новом универсальном корпусе (R5.1) циферблат будет лишь слегка возвышаться над пластроном.

Еще раз, поддаваясь шарму полупрозрачного корпуса всесторонне осмотрим счетчик, а затем, традиционно, его разберем.

Это винт с пломбой ограничивающий доступ внутрь корпуса

А вот синенький клеммник телеметрического выхода

Этот стикер тоже своего рода пломба.

Вскрываем

Бежевая пластиковая вставка легко отщелкивается

И без нее даже лучше )

Но нас интересуют внутренности

Вот они

Как видно на фото счетчик электроэнергии Энергомера CE101-R5.1 M6 помимо корпуса, состоит из трех частей: шагового двигателя м цифрами, платы с контроллером и силовых клемм.

На оси шагового двигателя (он прикрыт экранчиком) закреплены барабаны с цифрами которые через систему шестеренок двигатель поворачивает каждый раз когда к нему от контроллера прилетает импульс. И именно работе этой штуки пытаются препятствовать всякими неодимовыми магнитами в надежде остановить счетчик.

А вот контроллер , мозг счетчика посылающий импульсы шаговому двигателю. Напрямую к плате с контроллером припаян и клеммник.

Клеммная колодка весьма занятна

Она состоит из пластиковой основы, двух шинок с насечкой зафиксированных в ней саморезами и, собственно из клемм.

Фазная шинка имеет весьма технологично интегрированный шунт

Напряжение пропорциональное току через фазные клеммы оседает на измерительном шунте, а контроллер отбирая фазу до и после шунта производит соответствующие подсчеты о потребленной электроэнергии, ну, а с нулевой шинки просто берется ноль, чтобы все работало.

Сами клеммы вот

а схема подключения счетчика пластиком увековечена на крышке

Не разобрать второго участника соревнований было бы в корне не верно, тем более, что счетчик электроэнергии Энергомера CE101-R5 M6 претерпел некоторые изменения.

Обсудить на форуме

ingeneryi.info

Особенности конструкции и модификации счетчика

Электрическая схема счетчика «Энергомера СЕ 101» однофазная. Прибор выпускается в двух исполнениях: электронном и электромеханическом. Это существенно расширяет области использования устройства. Электронный вариант оснащается жидкокристаллическим табло, а для электромеханического применяется табло барабанного типа. Первый вариант не предназначен для наружной установки, так как экран на ЖКИ критичен к низким температурам. Электромеханическое табло позволяет устанавливать данный прибор учета снаружи помещения, при условии его монтажа в специальном защитном коробе.

Кроме двух вариантов исполнения электрической схемы счетчика СЕ 101, c барабанным и жидкокристаллическим табло, существуют несколько модификаций данного прибора по внешним признакам и конфигурации корпуса.

  1. Барабанное табло электросчетчика может иметь шесть (М6), либо семь разрядов (М7). Самая современная модификация прибора снабжена семизначным табло. Крайняя цифра справа выделяется красным маркером. Это доли потребленных киловатт и при снятии показаний они не учитываются. Цифры левее красной отметки учитываются при расчете стоимости потребленной электроэнергии. В жидкокристаллических индикаторах роль красного маркера выполняет точка.
  2. Конструкция корпуса прибора учета имеет шесть модификаций: R5, R5.1, S4, S6, S8 и S10. Модели с индексом R5 и R5.1 предназначены для установки на DIN-рейки и имеют для этого все необходимые конструктивные особенности. Модификации S6-S10 крепятся непосредственно в распределительный щиток или на стену. Независимо от конструктивных особенностей корпуса любая модель «Энергомера СЕ 101» может быть оснащена как табло барабанного типа, шестизначным или семизначным, так и индикатором на жидких кристаллах.

Каждая из моделей данного прибора учета предназначена для использования в конкретных условиях. Приборами с креплением на DIN-рейки в основном оснащаются многоквартирные дома и частные дома с встроенными электрощитами. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.

Разновидности данного счётчика

Данная модель выпускается в 6-ти модификациях, имеющих некоторые различия.

236 АRT-01 PQRS

Отличается классом точности 1 и 2 соответственно для активной и реактивной разновидности электроэнергии. Нормальный и предельный электроток – 5 и 60 А, передаточное отношение по основному и поверочному выходам – 500 имп/кВт и 32000 имп/кВар. Буква Р свидетельствует о мощностном профиле, Q – о журнале показателей электротока, R – о наличии интерфейса RS-485, S – о его внутреннем питании.

236 АRT-02 PQRS

Комплектация и величина погрешности аналогичны. Отличается величина предельного тока (100 А) и передаточные отношения (250 и 16000).

236 АRT-01 PQL, 236 АRT-02 PQL 236, АRT-03 PQL

Технические характеристики идентичны с вышеуказанными модификациями, разница в комплектации – вместо интерфейса RS-485 установлен модем PLC-I.

Снимаем показания со счетчика Энергомера СЕ-102

Электросчетчик Энергомера СЕ-102 — это однофазный многотарифный прибор учета электроэнергии, который позволяет снимать показания по тарифам день/ночь. Вся информация выводится на электронное табло счетчика. Разновидностей Энергомеры СЕ-102 несколько и отличаются типами корпусов, если смотреть глазами обычного рядового пользователя, у которого этот счетчик установлен в доме или квартире. Варианты корпусов следующие: S6, S7, R5 и R8.Числовые вариации моделей счетчика 145, 245, 148, 248.

Просмотр режимов индикации может быть осуществлен как в автоматическом режиме так и в ручном.

  • В автоматическом режиме данные на дисплее отображаются последовательно и циклично с небольшим интервалом.
  • В ручном режиме для выбора необходимой информации нужно воспользоваться управляющей кнопкой. В зависимости от исполнения модели для переключения режимов между показателями существуют кнопки КАДР, или оптическая кнопка просмотр . Для удобства и быстрого поиска всю информацию на счетчике Энергомера СЕ-102 поделили на группы. В каждой группе свои показатели.

Переход между группами меню осуществляется длительным нажатием на управляющую кнопку или , а просмотр параметров внутри группы выполняется короткими нажатиями на эту же кнопку.

Показания счетчика записываются до знака запятой.

Режимы индикации для счетчиков СЕ 102 в корпусах S6 и R5

Для снятия показания на данных моделях нажимаем механическую или оптическую кнопку длительными нажатиями (удержание более 3 сек) просматриваем информацию.

Первая ветка значений показывает вспомогательные параметры типа времени, даты и тд.

2 группа — общие показания по всем тарифамДля перехода в следующую (2ю) ветку навигации нажимаем кнопку первое значение это сумма текущих расходов (указывается буквой Т) по действующим тарифам (без значков часов и молотка и отвертки). Короткими нажатием кнопки так же можно посмотреть сумму на конец прошлого месяца (1Т), позапрошлого (2Т) и наконец 13 месяц назад (13Т).

Если платим по однотарифному плану:Нам для снятия показаний нужно первое значение со значком Т запишите его, если вы платите по одному тарифу то миссия выполнена показания записаны, для того чтобы посчитать сумму для оплаты перемножаем записанное число на ставку за 1 киловатт/час.

Если платим по двухтарифному плану:3 группа — информация по тарифу 1 (день)Если мы платим по тарифам день/ночь, тогда из второй группы длительным нажатием на кнопку или переходим к следующей (3) ветке показателей — это показатели по 1 тарифу.

Видим первый показатель со значком Т1 и kWh — это текущие суммарное значение расхода электроэнергии по тарифу 1. Записываем это значение.Далее короткими нажатиями кнопки мы так же как и в предыдущей группе можем посмотреть следующие значения по тарифу 1:

  • Расходы на конец прошлого месяца (значок 1Т1)
  • Расход на конец позапрошлого месяца (значок 2Т1)
  • Расход на конец 13 месяца назад (значок 13Т1).

4 группа — информация по тарифу 2 (ночь)Переходим к группе показателей (4) — это показатели расхода по тарифу 2.

Первое значение это сумма общего расхода по тарифу 2. (значок Т2). Записываем значение.Как и в предыдущей группе коротким нажатием на кнопку или можем просмотреть расходы по тарифу 2

  • на конец прошлого месяца (1Т2)
  • на конец позапрошлого месяца (значок 2Т2)
  • на конец 13 месяца назад (значок 13Т2).

Считаем сумму к оплате

Если у вас двухтарифная система оплаты ты оплачиваем по значениям Т1 — расходы в дневное время. и значение Т2 — расходы в ночное время. Для подсчета общей суммы оплате за электроэнергию (свет)1) берем число Т1 и умножаем его на ставку за 1 киловатт/час в дневное время.2) Берем число Т2 и умножаем на стоимость 1 киловатт/час в ночное время.
