Как правильно подключить лампу ДРЛ

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

• значительный расход электроэнергии;
• длительный запуск, который может занимать 3 с;
• схема не способна функционировать в условиях пониженных температур;
• нежелательное стробоскопическое мигание, негативно влияющее на зрение;
• дроссельные пластинки по мере износа могут издавать гудение.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс – к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость. Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу

Можно установить переключатель, чтобы не разбирать прибор

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

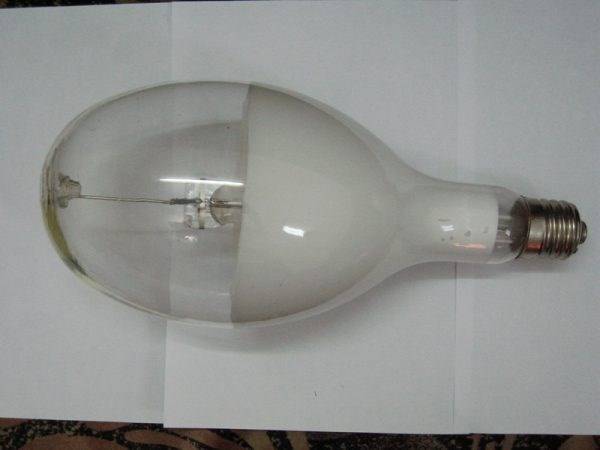

Устройство и принцип работы ДРЛ

Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

• Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
• Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
• Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Советуем изучить — Действия электротехнического персонала при перегорании высоковольтного предохранителя трансформатора

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Дуговая ртутная лампа (ДРЛ) имеет еще одно название – дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при переменном токе, напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Как правильно подключить лампу ДЛР 125

Есть два метода подключения ДРЛ 125. Это можно выполнить с помощью дросселя и без него. Ниже подробно описаны эти два способа.

Через дроссель

Данная схема подключения достаточно легкая и предполагает последовательное соединение цепи дросселя и самой лампочки ДРЛ 250. Подключение выполняется к сети 220 вольт и работает при классической частоте. Потому такие лампочки очень просто подключать к домашней сети.

Дроссель будет в роли стабилизатора и корректировщика процесса работы. Благодаря ему лампочка не будет мерцать, работает постоянно и при скачущем входящем напряжении световой луч не меняется.

Схема подключения через дроссель

Внимание! Подключение без дросселя невозможно, потому что изделие перегорит моментально. Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям

Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям.

Без дросселя

Если необходимо применить модель лампочки ДРЛ 125 как обычное устройство без использования классического дросселя, то её можно подключить по профессиональной технологии.

Самым легким методом подключения будет покупка специальной лампочки, которая может функционировать без дросселя. Она снабжена специальной горелкой, которая работает как стабилизатор и может разбавлять световой луч. Но такой метод подключения не рекомендуется выполнять человеку без навыков электрики. Он очень сложен, поэтому лучше обратиться за помощью к профессионалу.

Процесс подключения

Необходимо также помнить о правильном хранении и утилизации этих светильников. Поскольку в них содержится небольшой процент ртути, то такие лампы нельзя выкидывать в мусорное ведро или держать в пакете. Использованные устройства необходимо отнести в пункт переработки (их можно найти в магазинах бытовой техники). Хранить неиспользованные лампы необходимо только в картонных коробках, вдали от детей и животных. Если ДРЛ 125 разбилась, то первым делом необходимо проветрить помещение, а потом произвести влажную уборку.

Многие электрики не советуют ставить такие лампочки в домах или квартирах. Они недостаточно освещают помещение, а также опасны для здоровья. Такие устройства годятся только для уличного использования или на складских предприятиях.

Правильное хранение

Лампочки ДРЛ 125 отлично подойдут для освещения дворов, улиц, веранд или стоянок. Их достаточно просто подключить самостоятельно при помощи дросселя

Но, конечно, при работе важно соблюдать все правила безопасности

Сфера применения

ДРЛ предназначены для освещения больших площадей. Обычно они применяются в уличном освещении, на автозаправках, дорогах. Часто их используют на складах. Т.е. там, где не нужно высокое качество цветопередачи.

Для постоянного использования в жилом помещении их не применяют. Это объясняется малым коэффициентом цветопередачи и долгим выходом на штатный режим. В домашних условиях, как минимум, неудобно ждать около десяти минут после щелчка выключателем.

Очень часто они встречаются в осветительных установках для выставочных комплексов. Здесь их преимущества раскрываются в полной мере – максимальный мощность может составлять 1кВт, при этом световой поток достигает 52000 люмен.  Свечение у них, как правило, одного цвета – 5500 кельвинов.

Разновидности

Приборы делятся на:

1. Низкочастотный дроссель-трансформатор внешне похож на примитивный железный трансформатор. Отличием является компоновка с одной обмоткой. Катушка оказывает значительное противодействие изменению тока в цепи – при его понижении прибор способен поддержать необходимый уровень, а при повышении – снижать.
2. Высокочастотные схемы являются более распространенными. Катушки таких приборов навиваются на сердечники (ферритовые, стальные) или на пластмассовый каркас. При работе с волнами среднего или длинного диапазона часто применяется секционная намотка.

Дроссель с сердечником обладает меньшими габаритами, нежели без него.

Основными параметрами прибора является индуктивность (единица измерения – Гн) и сопротивление (Ом). Важными характеристиками считаются напряжение, номинальный ток и добротность.

Как можно запустить ДРЛ-лампу без дросселя?

Существует возможность пуска дугового устройства освещения 250 ватт без балласта, но для этого необходимо применить другую технологию включения прибора. Специалисты рекомендуют вариант покупки специальной лампы ДРЛ 250, у которой есть способность включения без балласта (дросселя), когда в конструкцию лампы добавляется спираль, в задачу которой входит разбавлять световой поток.

Еще народными умельцами применяется способ пуска ламп этого вида с использованием набора конденсаторов, но в этом случае надо точно знать величину получаемого тока. Также применяют пуск ламп ДРЛ с использованием простой лампы, но только при условии, что она имеет одинаковую мощность с ДРЛ-лампой.

Лампа ДРЛ: расшифровка, подключение через дроссель, светодиодные аналоги
Лампы ДРЛ являются довольно популярными источниками света. Это связано с их положительными качествами, к которым можно отнести:

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Схема включения люминесцентного прибора освещения через балласт и стартер Подключение ламп с применением конденсатора с компенсационной функцией. Если же вам что-то непонятно, пишите мне!

Дроссели и их назначение при использовании люминесцентных ламп

Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.

Для чего и зачем нужен в устройствах дневного света

Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.

Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.

Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:

• создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
• образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
• обеспечение стабилизации электрического разряда;
• способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.

Технические характеристики

Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.

Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.

Виды

Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:

• дроссель мощностью в 9 Вт — для энергосберегающих ламп;
• 11 Вт — для миниатюрных светильников;
• 15 Вт — для настольных светильников;
• 18 Вт — для офисных ламп;
• 36 Вт — для малых люминесцентных ламп;
• 58 Вт — для потолочных светильников;
• 65 Вт — для многоламповых потолочных светильников;
• 80 Вт — для большых люминесцентных ламп.

Устройство

Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.

Условные обозначения:

• EL — лампа;
• SF — стартер;
• LL — дроссель;
• 1, 2 — спирали лампы;
• C — конденсатор.

Отчего может греться

Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.

При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.

Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.

Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.

15,00

Как самостоятельно сделать дроссель?

Благодаря своим параметрам дуговые приборы освещения мощностью 250 или 125 ватт применяются обществом для освещения следующих помещений:

• гаражные кооперативы;
• дачные участки;
• загородный дом.

Купить устройство освещения этого вида можно в магазине или на рынке, часто возникает проблема, как найти дроссель для ламп ДРЛ, стоимость дросселя может быть выше самой лампы из-за конструктивных особенностей и наличия медной проволоки.

Решить этот вопрос помогут народные идеи изготовления балласта для лампы ДРЛ 250 из других материалов: три дросселя для лампы дневного света при мощности лампы 40 ватт или же два дросселя от лампы дневного света мощностью в 80 ватт. В нашем случае для того чтобы зажечь лампу ДРЛ, используя самодельный балласт, сделанный своими руками, рекомендуется применить два дросселя мощностью 80 ватт и один балласт мощностью 40 ватт, соединение показано на фото.

Подключение лампы ДРЛ с самодельным балластом

Из схемы видно, что все балласты образуют один дроссель, собрать пусковой балласт можно в общий ящик

Важно! Особенное внимание нужно уделить контактам на дросселях, они должны быть надежными, чтобы не нагревались и не искрились

Разновидности ДРЛ

1. Стандартная дуговая ртутная люминесцентная — характеризуется слабой цветопередачей, а во время свечения выделяется большое количество тепла. Для выхода на рабочий режим требуется около пяти минут с момента включения в сеть. Крайне неустойчивы к перепадам напряжения, поэтому эксплуатация допустима в цепях с постоянным источником питания. В конструкциях, в которых используются данные лампы, обязательно должны быть термостойкие провода.
2. Дуговая ртутная эритемная вольфрамовая (ДРВЭД) — лампа, функционирующая без дросселя. Подключается через активный балласт так же, как и стандартные лампочки накаливания. За счет наличия йодидов металлов повышается светопередача и уменьшается потребление электроэнергии. Для большей яркости используется увиолевое стекло. Лучше всего подходят для комнат с недостатком естественного освещения.
3. ДРЛФ — усовершенствованная ДРЛ, используемая для ускорения фотосинтеза растений. Изнутри колба покрывается отражающим материалом, благодаря чему лампочка и получила свое второе название — рефлекторная. Идеально подходит для подключения к сети переменного тока. Применяется в парниках и теплицах, где требуется дополнительный источник света.
4. Дуговая ртутная вольфрамовая — повышенная световая отдача, большая продолжительность эксплуатации без пускорегулирующего аппарата. Отличный вариант для освещения улиц, паркингов, открытых площадок и т. п.

Модель	Номинальное напряжение, В	Мощность, Вт	Длина, мм	Диаметр, мм	Цоколь	Световой поток, лм	Долговечность, ч
ДРЛ-125	125	125	177	77	E27	6000	12 000
ДРЛ-250	130	250	227	90	E40	13 500	15 000
ДРЛ-400	135	400	290	121	E40	25 000	18 000
ДРЛ-700	140	700	356	151	E40	40 000	20 000
ДРЛ-1000	145	1000	412	168	E40	60 000	18 000

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Если же вам что-то непонятно, пишите мне!

Устройство дуговой ртутной лампы

Первые горелки, которые применялись в этом типе световых источников имели 2 электрода, это требовало наличия дополнительного устройства, которое генерирует мощные импульсы для зажигания дуги. Напряжения горения ламп ниже, чем напряжение запуска. Первым устройством было ПУРЛ-220 – Пусковое Устройство Ртутных Ламп. 220 – это рабочее напряжение в вольтах. ПУРЛ-220 было недолговечным, так как базировалось на газовом разряднике. В семидесятые годы двухэлектродные лампы были сняты с производства. На смену пришли горелки с четырьмя электродами. Им не требовалось внешнего устройства для запуска. Запуск происходит намного проще.

1 – основной электрод.

2 — поджигающий электрод.

3 – выводы электродов из горелки.

4 – аргон.

5 – резистор (сопротивление).

6 – ртуть.

В основе работы лежит два процесса:

• Электрическая дуга между электродами.
• Процесс люминесценции.

Внешний корпус изготавливают из специального жаропрочного стекла. Из колбы – внешнего корпуса откачан воздух. Вместо него закачан азот, либо инертный газ.  Его предназначение – предотвращение теплообмена между горелкой и колбой. Тем не менее температура баллона может достигать 120 градусов. Цоколь предназначен для фиксации в патроне подключения. Внутренняя часть колбы покрыта изнутри люминофорным слоем. Люминофор – вещество, которое способно светиться в видимом нами спектре при облучении ультрафиолетом, либо при бомбардировке электронами. В случае с ДРЛ лампами – ультрафиолетовым излучением. Светящимся телом является электрическая дуга между электродами. Из-за наличия люминофорного покрытия колба непрозрачная.

В момент, когда лампа не подключена и холодная, ртуть может быть либо в виде шарика, может быть в виде тонкого слоя на стенках горелки.

Горелка представляет собой трубку из кварцевого стекла (либо специальной тугоплавкой прозрачной керамики), так как оно термостойкое и пропускает ультрафиолетовое излучение. Внутри находится строго дозированные порции инертного газа. Ультрафиолет вызывает свечение люминофорного слоя. Это самая главная часть — излучатель.

Резисторы необходимы для ограничения пусковых токов.

Появление в сети реактивной нагрузки имеет, следующие негативные последствия:

Каждому дросселю полагается своя емкость конденсатора. Ни на дросселе , ни на ИЗУ , на схемах включения ламп эти конденсаторы не указаны. Эти конденсаторы подключаются параллельно сети 220 вольт до дросселя и служат для увеличения cos Ф сети, т.е. для компенсации реактивной мощности.

Изначально электромагнитный дроссель имеет очень низкий cos Ф. На корпусе дросселя указывается такой параметр как “лямбда” 0.42(0.44), 0.55 – это современное обозначение cos Ф, т.е. зарубежные электротехники, да и наши в последнее время для светотехнических расчётов ввели новое понятие – “фактор мощности”; его и следует принимать при расчётах как cos Ф. Грубо говоря, КПД дросселя изначально в пределах 50%. Это очень мало, почти 50% потребляемой электроэнергии расходуется зря, приходится платить за ложный ток.

При использовании входного конденсатора (параллельно сети) происходит компенсация емкостью индуктивности дросселя и ток, потребляемый комплектом лампа-дроссель, снижается почти в 2 раза. Считается, что с электромагнитным ПРА можно получить cos Ф, в самом лучшем случае, не более 0.92.

Электронные ПРА дают cos Ф 0.98-0.99, т.е. ток приблизится к току обычной лампы накаливания 250 ватт (если бы такая была). Например, ток потребляемый от сети электромагнитного ПРА с лампой ДНаТ-250 без конденсатора, почти 3А, а с ним – 1.4А. И так далее.

Для получения требуемой емкости конденсаторы можно включать параллельно, например 2 конденсатора по 16 мкф, подключенных параллельно, дают емкость 32 мкф., рабочее напряжение остается тоже – 250 вольт.

Не следует надеяться, что, поставив емкость побольше, Вы получите cos Ф больше 1. Если емкость будет больше, чем надо, лампа начнет мигать, если меньше, то ток потребления снизиться незначительно. То есть повышение емкости конденсаторов приведёт к уменьшению КПД и возникновению резонанса в цепи.

Ниже приведены величины емкостей в МКФ (все конденсаторы должны быть рассчитаны на переменное напряжение ~400V).

Технические характеристики

Любое светотехническое изделие обязательно должно иметь информацию о мощности. В лампах ДРЛ она указывается в маркировке.

• Световой поток. От этого значения зависит, сколько лампочек нужно для создания необходимого уровня освещенности на единице площади. У ДРЛ 400 световой поток составляет 18000 лм.
• Примерное время эксплуатации. Показывает, сколько часов лампочка может проработать в заявленных условиях.
• Цоколь. Задает параметры люстре или другому светильнику.
• Размеры.
• Напряжение питания.

Все эти параметры, а также условия эксплуатации, можно найти в документации к лампе.

Что такое дроссель и для чего он нужен.

Люминесцентные лампы, которые являются представителями типа газоразрядных ламп, невозможно зажечь как обычные лампы накаливания, просто подключив к ним напряжение питающей сети. Просто не произойдет ничего. Чтобы выполнить зажигание такой лампы необходима специальная схема или электронный пускорегулирующий аппарат.

В случае применения простейшей схемы для запуска тлеющего разряда в колбе газоразрядной лампы потребуется стартер и дроссель. Со стартером все понятно. Он требуется только для запуска, после чего он отключается. В работе всегда участвует дроссель. Его задача ограничивать ток, протекающий через лампы. Может показаться, что достаточно резистора. Он и меньшие размеры имеет. Теоретически, в цепи на переменном токе можно ограничивать ток резистором, конденсатором, катушкой индуктивности. Но в отличие от резистора, она обладает реактивным сопротивлением. И это делает его наиболее уместным вариантом, для его использования в качестве балластного элемента. В схеме он подключается последовательно с лампой.

Благодаря реактивному сопротивлению и выполняется защита от лавинообразного нарастания тока.

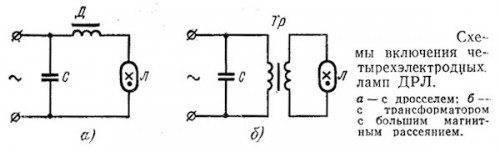

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Принцип работы лампы ДРЛ

Каждая горелка изготавливается из прозрачного тугоплавкого материала, устойчивого к химическим воздействиям. Для этого используются керамические материалы или кварцевое стекло. Инертный газ, закачиваемый внутрь, имеет точную дозировку. Окончательный дуговой электрический разряд создается путем добавления металлической ртути, обеспечивая нормальное свечение лампы.

Запуск выполняется с помощью зажигающих электродов. Когда к лампочке подается питающая электрическая энергия, происходит создание тлеющего разряда между зажигающим и основным электродом, которые расположены очень близко относительно друг друга. В результате, происходит накопление носителей зарядов, достаточных для появления пробоя на расстоянии между первым и вторым основным электродом. Тлеющий разряд в самые короткие сроки принимает дуговую форму.

Устойчивый свет и работа лампы типа ДРЛ начинается примерно через 10-15 минут, после подачи электроэнергии. В течение этого времени ток, протекающий в лампочке, значительно выше номинального значения и ограничивается сопротивлением, находящимся в пускорегулирующей аппаратуре. Продолжительность пуска напрямую зависит от температуры наружной среды. При низких температурах пусковой режим становится более продолжительным.

В процессе горения, излучение электрического разряда становится голубым или фиолетовым, благодаря свечению люминофора. Происходит смешивание зеленовато-белого света горелки и красноватого люминофорного свечения. Получается яркий цвет, приближающийся к белому. Следует учитывать наличие колебаний напряжения электросети, оказывающих влияние на световой поток. При низком напряжении лампочка ДРЛ может попросту не запуститься, а та, которая горит – может погаснуть.

Рассматривая принцип работы ртутных газоразрядных ламп (ДРЛ), следует учитывать ее сильный нагрев во время работы. Поэтому конструкция приборов освещения с такими лампами предусматривает использование термостойких проводов и качественных контактов, устанавливаемых в патроне. В процессе нагревания происходит рост давления внутри горелки с одновременным ростом пробойного напряжения. Из-за этого нагретая лампа может не включиться. Прежде чем производить повторное включение, нужно дать ей остыть.
