Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность

Проверка исправности детали

Для начала нужно перевести мультиметр в режим, который позволит провести замер сопротивления. После этого подключить щупы к ножкам радиоэлемента. Зафиксировать сопротивление и поднести паяльник к элементу. Записывать показатели сопротивления лучше на бумаге. Паяльник нужно заранее разогреть. Провести контрольные измерения. Если сопротивление будет падать, значит, термистор работает правильно. Если это позистор, то сопротивление должно расти.

Например, при проверке термистора NTC MF 72 сопротивление равно 6.9 Ом, но при изменении температуры с помощью паяльника снижается до 2 Ом. Результат тестирования — исправен.

Когда сопротивление остается прежним или резко меняется, можно полагать, что термистор NTC вышел из строя. Хотелось бы дополнительно заметить, что подобные проверки крайне не рекомендованы, поскольку являются грубыми. Если стоит цель точно проконтролировать термистор, нужно проверить его температуру, затем — сопротивление. Данные нужно сравнить с параметрами, которые указывает производитель в характеристиках.

Разновидности резисторов

Резистор — электронный компонент, имеющий постоянное или переменное значение сопротивления. Внешне резистор представляет собой цилиндр, изготовленный из особого материала, который и определяет его сопротивление. Некоторые резисторы изготавливаются методом намотки тончайшей проволоки на диэлектрическое основание. На торцах цилиндра есть два вывода, которые служат для припаивания радиодетали к плате. Резисторы можно разделить на две группы:

  1. Постоянные — величина сопротивления задана при производстве и её нельзя изменить.
  2. Переменные, или подстроечные — максимальная величина сопротивления неизменна, но у них есть третий вывод. Этот вывод подключается к механическому узлу, который передвигает ползунок по поверхности резистора. Двигая этот ползунок, можно изменять сопротивление между неподвижным и подвижным контактами от нуля до его максимального значения.

Что такое терморезисторы PTC (позисторы), чем отличаются от термисторов (NTC)

Есть 2 вида теплорезисторов, принцип функционирования аналогичный, отличается лишь направление темп. коэф. (ТКС):

  • позисторы — положительный. Сопротивление идет за температурой. Их также часто называют термисторами с положительным ТКС или PTC термисторами;
  • термисторы (NTC) — отрицательный. Число Ом движется против направления t° (при ее повышении падает). Часто и те и другие называются этим термином, но если нет уточнения, то данное слово по умолчанию означает именно элемент с Negative temp. Сoef, то есть различают термисторы/позисторы.

Часто PTC (позисторы) и термисторы (NTC) внешне похожи, поэтому надо читать спецификацию, надписи на корпусах:

Обозначение на схемах:

Схематические рисунки для разных запчастей могут быть похожими, поэтому надо внимательно их читать:

Значки ТР могут несколько отличаться, но t° в них присутствует обязательно, у позисторов почти всегда есть буквенно-цифровые обозначения R1, TH1 или RK1 Таким образом, безошибочно можно узнать данные элементы на чертежах.

У PTC две стрелки смотрят вверх, «−» около t° ставят для NTC, так как у него негативный коэффициент.

Наглядное объяснение работы

Принцип работы основывается на взаимосвязанном изменении 2 параметров: температуры внешней среды или самого элемента и его сопротивления (число Ом).

SMD терморезистор:

Если взять любой термический резистор, мультиметром замерить сопротивление на нем при обычной комнатной температуре и при его охлаждении/нагревании, то количество Ом будет отличаться. В PTC с ростом температуры значение R будет увеличиваться.

Проверка элемента на плате

Иногда демонтаж элементов с платы сопряжён с рядом трудностей, поэтому будет полезно знать, как проверить резистор мультиметром, не выпаивая его. Это уже более сложная задача. Чтобы правильно выполнить проверку, необходимо изучить схему, в которой он установлен.

Дело в том, что различные компоненты и способы их подключения, относительно проверяемого резистора, влияют на показания тестера по-разному. Например, параллельно подключённый диод покажет нулевое сопротивление резистора, а параллельно подключённые сопротивления или катушки индуктивности сильно исказят показание прибора. Так как в мультиметре для измерений используется постоянное напряжение, то конденсатор на схеме можно приравнять к разрыву цепи.

У многих мультиметров есть режим прозвонки. В этом режиме прибор позволяет проверять электрические цепи с сопротивлением не больше сотни ом, при превышении этой величины цепь прозваниваться не будет и звукового сигнала не последует. Применение этого режима для проверки резисторов нецелесообразно, так как прозвонка показывает только наличие или отсутствие контакта между щупами, но никак не характеризует состояние радиодетали.

Чем можно заменить

Менять терморезистор лучше всего на аналогичный, сверяясь со справочником или технической документацией. Однако при наличии опыта и знаний об устройстве того или иного аппарата можно заменить ТР на обычный проволочный резистор. Следует проверить:

  • условия срабатывания реле – по времени или напряжению;
  • изменение времени выхода на рабочий режим;
  • необходимость последовательного соединения сразу нескольких резисторов.

Важно понимать, какие функции выполнял ТР. В некоторых случаях замена окажется нецелесообразной либо невозможной. Терморезисторы – необходимый элемент для функционирования современной электротехники

Это точный и эффективный датчик, позволяющий контролировать работу устройств во многих сферах. Его применяют уже более 90 лет, заменить его в ближайшее время удастся с малой вероятностью

Терморезисторы – необходимый элемент для функционирования современной электротехники. Это точный и эффективный датчик, позволяющий контролировать работу устройств во многих сферах. Его применяют уже более 90 лет, заменить его в ближайшее время удастся с малой вероятностью.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

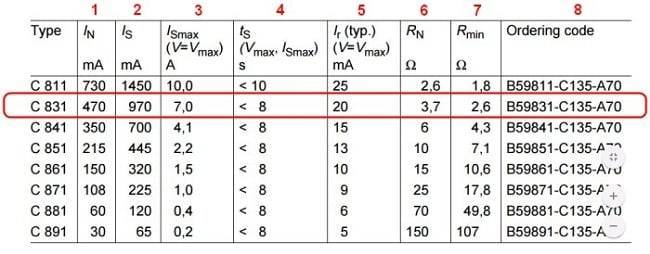

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А

Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели)

Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).


Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Читать также: Сколько масла заливать в двигатель газели

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов

  1. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Условно-графическое обозначение

На схемах УГО термистора могут незначительно отличаться, но главный признак термосопротивления – символ t рядом с прямоугольником, символизирующим резистор. Без этого символа не определить, от чего зависит сопротивление – схожее УГО имеют, например, варисторы (сопротивление определяется приложенным напряжением) и другие элементы.

Иногда на УГО наносят дополнительное обозначение, определяющее категорию терморезистора:

  • NTC для элементов с отрицательным ТКС;
  • PTC для позисторов.

Эту характеристику иногда обозначают стрелками:

  • однонаправленными для PTC;
  • разнонаправленными для NTC.

Литерное обозначение может быть различным – R, RK, TH и т.п.

NTC

Основные сведения

Сопротивление NTC-терморезисторов уменьшается при нагреве, их ТКС отрицательный. Зависимость сопротивления от температуры изображена на графике ниже.

Здесь вы можете убедиться, что при нагреве сопротивление NTC-терморезистора уменьшается.

Такие термисторы изготавливают из полупроводников. Принцип действия заключается в том, что с ростом температуры увеличивается концентрация носителей зарядов, электроны переходят в зону проводимости. Кроме полупроводников используются оксиды переходных металлов.

Обратите внимание на такой параметр как бета-коэффициент. Учитывается при использовании терморезистора для измерения температуры, для усреднения графика сопротивления от температуры и проведения расчетов с помощью микроконтроллеров. Бета-уравнение для приближения кривой изменения сопротивления термистора вы видите ниже

Бета-уравнение для приближения кривой изменения сопротивления термистора вы видите ниже.

Интересно: в большинстве случаев термисторы используют в диапазоне температур 25-200 градусов Цельсия. Соответственно могут использоваться для измерений в этих диапазонах, в то время как термопары работают и при 600 градусах Цельсия.

Где используется

Терморезисторы с отрицательным ТКС часто используют для ограничения пусковых токов электродвигателей, пусковых реле, для защиты от перегрева литиевых аккумуляторов и в блоках питания для уменьшения зарядных токов входного фильтра (емкостного).

На схеме выше приведен пример использования термистора в блоке питания. Такое применение называется прямым нагревом (когда элемент сам разогревается при протекании тока через него). На плате блока питания NTC-резистор выглядит следующим образом.

На рисунке ниже вы видите, как выглядит NTC-терморезистор. Он может отличаться размерам, формой, а реже и цветом, самый распространенный – это зелёный, синий и черный.

Ограничение пускового тока электродвигателей с помощью NTC-термистора получило широкое распространение в бытовой технике благодаря простоте реализации. Известно, что при пуске двигателя он может потреблять ток в разы и десятки раз превышающий его номинальное потребление, особенно если двигатель пускается не в холостую, а под нагрузкой.

Принцип работы такой схемы:

Когда термистор холодный его сопротивление велико, мы включаем двигатель и ток в цепи ограничивается активным сопротивлением термистора. Постепенно происходит разогрев этого элемента и его сопротивление падает, а двигатель выходит на рабочий режим. Термистор подбирается таким образом, чтобы в горячем состоянии сопротивление было приближено к нулю. На фото ниже вы видите сгоревший терморезистор на плате мясорубки Zelmer, где и используется такое решение.

Недостаток этой конструкции состоит в том, что при повторном пуске, когда термистор еще не остыл – ограничения тока не происходит.

Есть не совсем привычное любительское применение терморезистора для защиты ламп накаливания. На схеме ниже изображен вариант ограничения всплеска тока при включении таких лампочек.

Если терморезистор используется для измерения температуры – такой режим работы называют косвенным нагревом, т.е. он нагревается от внешнего источника тепла.

Интересно: у терморезисторов нет полярности, так что их можно использовать как в цепях постоянного, так и переменного тока не опасаясь переполюсовки.

Маркировка

Терморезисторы могут маркироваться как буквенным способом, так и содержать цветовую маркировку в виде кругов, колец или полос. При этом различают множество способов буквенной маркировки – это зависит от производителя и типа конкретного элемента. Один из вариантов:

На практике, если он применяется для ограничения пускового тока чаще всего встречаются дисковые термисторы, которые маркируются так:

5D-20

Где первая цифра обозначает сопротивление при 25 градусах Цельсия – 5 Ом, а «20» — диаметр, чем он больше – тем большую мощность он может рассеять. Пример такого вы видите на рисунке ниже:

Для расшифровки цветовой маркировки можно воспользоваться таблицей, изображенной ниже.

Из-за обилия вариантов маркировки можно ошибиться в расшифровке, поэтому для точности расшифровки лучше искать техническую документацию к конкретному компоненту на сайте производителя.

Как проверить термистор мультиметром?

Если есть подозрение, что термистор неисправен, а его визуальный осмотр не выявил различных почернений, сколов и т.п., тогда можно приступить к проверке термистора мультиметром.

Для проверки используем NTC термистор 10S050M, 5 Ом, 4 А, со старого блока питания компьютера.

Перед началом проверки, мультиметр переводим в режим измерения сопротивления. Также необходимо выбрать диапазон измерений в зависимости от особенностей проверяемого термистора.

При комнатной температуре термистор покажет сопротивление указанное производителем, в данном случае оно составляет 5,1 Ом.

Следующим шагом станет нагревания термистора и отслеживание изменения его сопротивления.

Для нагрева используется старый советский паяльник на 90Вт, который нагревается очень медленно и даст возможность визуально отследить изменения сопротивления термистора (изменения сопротивления составляют от 4,2 Ом до 2,7 Ом).

В нашем случае подопытный термистор работает вполне исправно, его сопротивление уменьшается одновременно с нагревом паяльника.

При монтаже на платах необходимо учитывать особенность термисторов — они нагреваются, и их необходимо размещать подальше от термочувствительных радиодеталей.

«>

Принцип действия и применение

Варисторы, это особый вид резисторов, главное свойство которых, способность менять свое напряжение в диапазоне от тысячи мега Ом, до нескольких десятков Ом при подаче через них тока, сила которого выше их пороговой величины.

Благодаря параллельному включению их в цепь, в случае резкого скачка напряжения весь ток проходит сквозь варисторы, минуя основную цепь прибора.

Точно, как и газоразрядник, варистор прибор многократного использования, только он намного быстрее возвращает свое первоначальное значение сопротивления падения напряжения.

После изучения теоретических основ, можно заняться тестированием

Какие типы и формы термистора доступны на рынке

Термисторы бывают разных форм — дисковые, микросхемы, шариковые или стержневые и могут монтироваться на поверхности или встраиваться в систему. Они могут быть заключены в эпоксидную смолу, стекло, обожжены в феноле или окрашены. Наилучшая форма часто зависит от того, какой материал контролируется, например, от твердого вещества, жидкости или газа.

Например, терморезистор с бусинками идеально подходит для встраивания в устройство, а стержень, диск или цилиндрическая головка лучше всего подходят для оптических поверхностей. Термисторный чип обычно монтируется на печатной плате (PCB). Существует много, много разных форм термисторов, и некоторые примеры:

Выберите форму, которая обеспечивает максимальный контакт поверхности с устройством, температура которого контролируется. Независимо от типа термистора, соединение с контролируемым устройством должно быть выполнено с использованием теплопроводящей пасты или эпоксидного клея. Обычно важно, чтобы эта паста или клей не были электропроводящими

SMD-терморезисторы

С активным внедрением SMT-монтажа, производители стали выпускать миниатюрные терморезисторы, адаптированные и под него. Размеры их корпуса, как правило, соответствуют стандартным типоразмерам (0402, 0603, 0805, 1206), которые имеют чип резисторы и конденсаторы. Маркировка на них не наносится, что затрудняет их идентификацию. По внешнему виду SMD-терморезисторы очень похожи на керамические SMD-конденсаторы.

Как действует защита?

Терморезистор – это устройство с отрицательным ТСК, уменьшающее показатели сопротивления при достижении температурой цепи предусмотренной отметки. Термисторы закладываются между витками обмотки параллельно, а позисторы – последовательно. Однако эксплуатация обоих устройств сводится к одному – срабатывание триггера. Оно приводит к активации выходного реле, из-за чего замыка

ется цель сигнализации и размыкается цепь электромагнитного пускателя. За этим следует отключение обмотки стартера от питания и остановка двигателя.

Срабатывают позисторы при разных температурах, в зависимости от качества изоляции обмотки: 105, 115, 130, 145, 160 °C. Устройствам требуется менее 12-ти секунд, чтобы изменить свое сопротивление с 1650 Ом (для 3-ех последовательно соединенных позисторов) до 4000 Ом и более.

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

  • Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
  • Появление характерного запаха.
  • Стирание маркировки.
  • Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание!

Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

Виды термических резисторов с положительным ТКС

Рассмотрим виды термических резисторов, для PTC и NTC они одинаковые.

Разновидности по особенностям действия

По типу действия (сработки) есть такие типы ТР:

  • с контактным принципом: термопары, датчики, элементы-термометры заполненные и биметаллические;
  • бесконтактные. Это терморезисторы с инфракрасным принципом. Распространенные в оборонной отрасли, могут реагировать на тепловые ИК излучения, оптические лучи, выделяемые газами и жидкостями.

Номинал, разновидности по температурным параметрам

Детали чаще рассматриваются в международной системе измерений СИ, в Кельвинах. Переводить К в градусы Цельсия нужно особым образом — сравнивая две шкалы.

Один градус К равен 1° C, но точки на шкалах разнятся: нулю по Цельсию отвечает 273.150 на линейке, градуированной Кельвинами. Также тут есть такая отметка как абсолютный ноль, но это не «0° C» — он равен отметке «−273.150 °C».

Терморезисторы различаются по степени реагирования на определенную температуру так:

  • низкотемпературные. Реагируют на t° ниже −102 °C (в Кельвинах 170° К);
  • средне. 170…510° К;
  • высоко: от 570° К;
  • отдельный тип: 900…1300° К.

Первоначальные характеристики терморезисторов — термисторов, позисторов — могут изменяться при функционировании с частыми колебаниями t°.

Варианты неисправностей в кинескопах

Если при первом включении изображение искажено или наблюдается рябь и полосы, то с высокой долей вероятности виновен позистор. Как проверить мультиметром элемент в цепи? На холодной схеме это сделать легче, ведь сопротивление позистора минимальное.

Часто пайка контактов просто отваливается от длительной работы. Позистор относится к элементам схемы, которые постоянно работают в нагретом состоянии. Омметром проверяют соединение маски экрана с выводом второй ножки позистора. Если оно минимальное, это говорит о надежном соединении. Возможно, элемент не срабатывает на отсечку.

Читать также: Как сделать транспортир своими руками из бумаги

Если позистор неисправен и закорочен, то при первом включении перегорает предохранитель блока питания. При условии что это происходит без видимого короткого замыкания в цепи, проверить неисправность можно совсем отключив маску экрана и позистор.

Проверка сопротивления на плате

Элементы, имеющие омическое сопротивление до 200 Ом, должны прозваниваться в этом диапазоне измерений. Если же показания прибора указывают бесконечность, необходимо увеличить переключателем измеряемый диапазон с 200 Ом до 2000 Ом (2кОм) и выше в зависимости от испытываемого номинала. Перед тем как проверить мультиметром резистор не выпаивая его, нужно:

  • отключить источник питания;
  • отпаять один вывод R, так как из-за смешанного соединения элементов в схеме могут иметься различия между номиналом элемента и показаниями его фактической величины в общей схеме при измерении;
  • произвести замер.

Кроме постоянных резисторов, существуют следующие виды элементов:

  • переменный (реостат);
  • подстроечный;
  • термистор или терморезистор с отрицательным температурным коэффициентом;
  • позистор с положительным температурным коэффициентом;
  • варистор изменяет свои значения от приложенного к нему напряжения;
  • фоторезистор меняет свои значения от направленного на него светового потока.

Какие параметры влияют на подбор терморезисторов

Рассмотрим, какие параметры надо определить и учесть при выборе PTC, позистор, терморезистор с положительным коэффициентом.

Габариты. Деталь должна поместиться на плате, не мешать иным деталям.

Сопротивление, оно же номинал, RT, в Омах. Указывается на элементе на его маркировке вместе с температурой в Цельсиях или Кельвинах. Надо также читать таблицы данных и спецификацию детали. Например, если ТР рассчитан на функционирование при −100…+200° C, режим для окружающих условий использования принимают как +20…+25° C;

Временная переменная температуры в сек. Отражает тепловую инерционность: период, необходимый для изменения t° теплового резистора на 63% от разницы t° на нем и окружающей среды. Обычно принимается равным +100° C;

ТКС он же TCR (в % на 1 градус С°), αR или αRT. Это основная характеристика — тепловой (термический) коэффициент сопротивления. Прописывается для той же t°, что и «холодное» R. Цифры значения могут быть с «+», «–» или «±», что показывает, в какую сторону учитывают изменения температуры (это не отклонения точности). По данной характеристике выделяют определенные группы терморезисторов (А, Б, В и так далее).

Предельная интенсивность рассеивания Pmax, Вт. Порог, до которого нет необратимых трансформаций в детали. По этой характеристике главное исключить ситуации, когда tmax превышает предел, Pmax.

Tmax — наибольшее значение, при котором свойства детали определенное время остаются неизменными (эти две составляющие устанавливаются изготовителем).

Коэффициенты G и H. Данные характеристики зависимы от свойств используемого сплава, нюансов теплообмена между ТР и средой. Характеристики взаимосвязанные, что отображает уравнение G=H/100а:

  • G. Энергочувствительность в Вт/%×R. Означает сколько надо рассеять Ватт для понижения R (Ом) на 1 процент;
  • H. Рассеивание (в Вт на 1° C). Это мощность, нивелируемая деталью при разнице t° ее режима и среды на 1°.

Теплоемкость (Дж на 1° C), «C» — количество тепла для нагрева терморезистора на 1°.

Временная постоянная τ = отношению между C и H. Подбирая изделие, надо учесть промежуток температурного сопротивления и кратность колебаний R на участке положительного ТКС.

Для правильного выбора позисторов надо изучить все варианты терминологии: другие и некоторые вышеуказанные позиции трактуются также следующим образом:

Температура и т. Кюри:

Базовые свойства позисторов

При расчете терморезисторов потребуется оценить следующее составляющие:

  • вольтамперная (ВАХ). Отображается кривой графика, показывающей, как зависит напряжение на приборе, участке цепи от тока, пропускаемого ТР, тепловое равновесие с окружающими условиями. Кривые PTC и NTC отличаются;
  • температурная. Это диаграмма зависимости значения Ом от t°. Координатная Линия R — это первые с принципом отображения десятикратно (10×), а по горизонтальной, температурной, оси пропускается промежуток 0…223 К. Термические резисторы типа PTC это позисторы, термисторы с положительным коэффициентом изменений при росте t°;
  • подогревная. Применяется для косвенных ТР. Покажет, как зависит сопротивление (берется тоже десятикратно, 10×) элемента от мощностей на нем.

Преимущества позисторной керамики

Технология производства позисторной керамики заключается в обжиге и спекании базовых окислов в контролируемом температурном диапазоне от 650 до 1050°C. В результате получается материал с заданными свойствами, которые определяются набором и массовыми соотношениями видов сырья. Потребителей вряд ли интересуют технические подробности того, как изготавливают позисторные нагревательные элементы, зато привлекают преимущества этого материала:

  • высокая теплоотдача при минимальном расходе электроэнергии (на 20-30 % ниже, чем у других приборов аналогичного предназначения);
  • большой эксплуатационный срок, который втрое превосходит аналогичный параметр трубчатых нагревателей (ТЭНов);
  • быстрый выход на рабочую температуру – по этому параметру позисторный нагреватель в 3-4 раза превосходит тот же ТЭН;
  • керамическая поверхность не сушит воздух и не снижает в нем содержание кислорода при обогреве помещений.

Высокая теплоотдача обусловлена тем, что керамический нагревательный элемент имеет в разы большую поверхность излучения, поэтому уже при температуре 150°C он выдает столько же тепла, сколько раскаленная до 550-600°C спираль или ТЭН. Кроме того, технологии производства позисторов позволяют изготавливать объемные и плоские керамические нагреватели любой формы и размера, благодаря чему сфера их применения становится практически неограниченной.

Терморезистор в блоке питания компьютера

Термисторы из-за своей доступности чаще находят свое использование для таких бытовых устройств, как блок питания (БП). Он защищает электрическую цепь в случае резкого нагрева, контролируя температуру до безопасного уровня.

Как блоки питания, так и выпрямители, у которых есть конденсаторные фильтры, обладают существенным недостатком. При включении устройства конденсатору требуется незначительный промежуток времени на его зарядку. Этого времени хватает на кратковременный бросок тока, превышающий рабочие параметры БП в несколько раз.

Естественно, любое превышение токовых нагрузок нежелательно для электронных схем.

Одно из решений этой проблемы — когда в электронную цепь входит среднетемпературный NTC -терморезистор.

Приведенная выше схема актуальна для БП мощностью не выше 800 Вт.

В режиме ожидания (при выключенном питании) терморезисторы с естественной температурой, которая есть в помещении.

Когда БП включается, всплеск тока гасится сопротивлением NTC-термистора. В дальнейшем эта деталь нагреется и выйдет на рабочий режим, который не влияет на работу схемы питания.

Популярные термисторы

Как уже упоминалось выше, сегодня известно много форм и видов термисторов. Часто встречаются детали в феноле со специальным окрашиванием. Какой вид или форма являются самыми популярными, утверждать однозначно и точно не получится. Форма зависит от того, какая задача возложена на термистор, значение имеют и его характеристики.

Бисерные термисторы считаются оптимальным решением для монтажа в устройство. Дисковый вариант более уместен для поверхности с оптическими свойствами. Если говорить о чиповой форме, монтаж рекомендован на печатной плате. Определяясь с этой характеристикой, мастеру стоит учитывать, насколько плотным должен быть контакт поверхности и устройства

Каким бы ни был тип термистора, важно, чтобы для его соединения с поверхностью использовались теплопроводяшая паста или эпоксидный клей, не имеющие свойств электропроводности

Если стоит задача заменить терморезистор, следует использовать аналогичный элемент, изучив его характеристики в справочнике или техдокументации. Мастер может заменить термистор на обычный проволочный резистор, но только при условии подобного опыта в прошлом, если в предыдущий раз не было проблем с функционированием прибора. Обязательно следует проверить условия опциональности элемента как по времени, так и по напряжению

Также важно понимать, выполняет ли новый резистор функции термистора в полной мере
