Как я устанавливал реле напряжения в квартирный щиток
Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.
Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.
В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.
Самая важная точка подключения – фаза:
Подключение фазы при установке реле напряжения
Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.
На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».
Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.
Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).
Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).

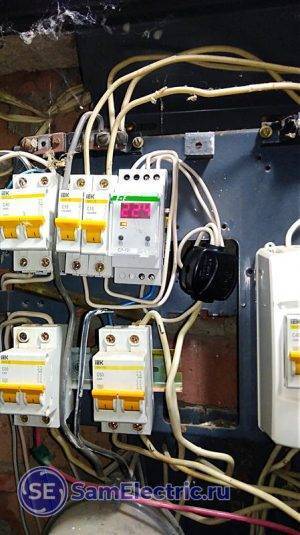

Монтаж реле напряжения в щитке через Орех
Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.
Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:
Монтаж реле напряжения – вид сверху
Пример монтажа реле напряжения в квартирный щиток
Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.
Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)
Да, красота – не моя стихия, но за надёжность я ручаюсь!
Вот, что получилось в итоге:
Итог установки реле контроля напряжения ФиФ
Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.
После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.
Общее устройство реле напряжения
Конструкция этих приборов состоит из двух основных частей. Это электронное часть, контролирующее напряжение и силовая в виде разъединителя нагрузки. Обе детали помещены в общий корпус.
Электронная часть изготавливается на основе микропроцессора или обычного компаратора – операционного усилителя, сравнивающего сигналы прямого и инверсного входов. Микропроцессорный вариант позволяет более плавно регулировать верхний и нижний пороги срабатывания.
Основным показателем работы реле напряжения считается его быстродействие. В некоторых устройствах этот параметр может составлять всего лишь несколько десятков наносекунд. Порог срабатывания устанавливается с помощью потенциометра по шкале, имеющей специальную градуировку.
Однофазное реле напряжения отличается от стабилизатора своей основной функцией. Оно не выравнивает сетевое напряжение, а выполняет мгновенное отключение защищаемого участка в случае скачков напряжения в сторону увеличения или уменьшения. После того как напряжение в сети стабилизируется, участок автоматически вновь подключается к питанию. Повторное включение осуществляется с некоторой задержкой с помощью таймера, обеспечивая тем самым корректную работу электронной бытовой техники. Время задержки может быть отрегулировано и установлено в нужных пределах. Такие возможности прибора дают максимальный эффект при перекосах фаз, перегрузках, обрывах нейтрали и других аварийных ситуациях, происходящих с фазами.
Однофазное реле контроля обладает более компактными размерами по сравнению с любыми типами крупногабаритных стабилизаторов. Это позволяет устанавливать устройство непосредственно в щиток на DIN-рейку и быстро подключать необходимые провода. Стабилизатор же требует отдельного ящика, монтируемого возле щитка или врезки в действующую сеть при его установке внутри квартиры. По параметру быстродействия с реле напряжения могут сравниться лишь дорогие стабилизаторы симисторного типа. Кроме того, реле практически работают беззвучно, а стабилизаторы сильно шумят во время работы.
Схема подключения
Подключение однофазных реле контроля напряжения к сети 220 вольт может быть выполнено двумя способами:
- Первый вариант предусматривает непосредственное управление нагрузкой контактами реле, через которые течет весь потребляемый ток.
- Во втором случае управление контактов реле осуществляется через обмотку контактора. Для подключения нагрузки к сети используются силовые контакты. За счет этого происходит разгрузка контактов самого реле и повышение надежности его работы.
Чаще всего используется первая схема подключения, когда установка реле контроля производится за прибором учета. Провод фазы, идущий от счетчика, подключается к клемме 2. Затем по силовому контакту происходит подача фазы от клеммы 3 в домашнюю сеть. Нулевой провод подключается к клемме 1 и обеспечивает питание микросхемы самого реле. Таким образом, разрыва нуля не будет, а для управления контактами используется лишь фазный провод.
Питание на реле контроля подается после включения вводного автомата. Если напряжение находится в пределах нормы, то через некоторое время наступает замыкание контактов устройства и ток начинает поступать в сеть. Время задержки включения регулируется кнопками, расположенными на передней панели. При скачке напряжения, например, в сторону увеличения, наступает превышение верхнего порога, составляющего 250 вольт. Данное изменение фиксируется защитным устройством, после чего происходит размыкание силового контакта и последующий разрыв фазного провода. Таким образом, бытовая техника и оборудование оказываются защищенными от перенапряжения.
После возврата напряжения в пределы рабочего диапазона, контакты вновь замыкаются после установленной задержки времени, и схема возвращается в рабочее положение. Точно так же устройство реагирует на недопустимое снижение напряжения.
Данная схема подключения требует выбора контрольного прибора, превышающего по току параметры вводного автомата. Этот запас позволит защитить реле, если на него поступит максимальная нагрузка. Подобный выбор можно не делать при условии использования реле совместно с контактором, когда два прибора объединяются в одном.
Схема подключения реле давления РД5 и защиты LP 3
Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).
Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.
Схема подключения реле давления РД5 и защиты LP 3
Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.
Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).
Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.
Регулировка границ срабатывания должна проводиться в следующем порядке:
- отключить датчик от электросети;
- снять защитный кожух;
- вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
- накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».
Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и подготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, расположенным под крышкой прибора.
Начальную настройку приспособления выполняет производитель оборудования. Если по каким-либо причинам она не соответствует местным условиям, то можно провести регулировку самостоятельно.
Для этого снимаем кожух датчика и при помощи гаек на большой и малой пружинах регулируем параметры включения и отключения насоса. Всю процедуру настройки автомата на заданное давление выполняют с использованием манометра, входящего в комплект поставляемого оборудования.
Настройка
При юстировке механических приборов поступают следующим образом:
- Снимают крышку реле.
- Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
- Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
- Каждый раз запускают насос. По манометру проверяют правильность настройки.
Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.
При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.
Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.
Общий порядок действий следующий:
- Нажатием кнопки реле переводится в режим настройки.
- Выбирается настраиваемый параметр.
- Устанавливается его величина.
Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.
Пошаговая инструкция по настройке здесь.
Регулировка
Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.
Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.
Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.
За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.
Последовательность регулировки:
- Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
- На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
- Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
- После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.
Настраиваем давление
Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.
Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.
Перед первым включением.
Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.
Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.
Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

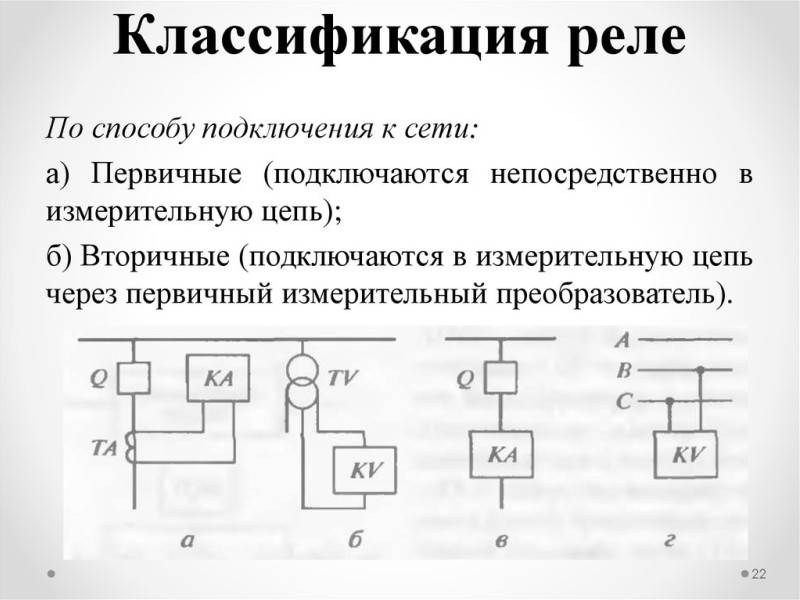

Классификация реле
Защитные реле классифицируются по 2 признакам:
- по способу подключения к сети;
- по количеству подведенных фаз.
По типу подключения
Способы коммутации блоков зависят от конструкции изделия:
- Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
- Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
- Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.
Классификация реле по способу подключения.
По количеству фаз
Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.
Для чего применяют реле напряжения однофазное
Для защиты потребителей от пагубного воздействия напряжения применяется специализированное реле. Его контакты разрывают электрическую цепь 220 В в месте, заданном электрической схемой. Это и есть реле напряжения однофазное. Современные модели таких коммутаторов позволяют своими настройками задать оптимальный рабочий диапазон напряжения. Выход его за граничные значения сопровождается срабатыванием этого устройства и разрывом электрической цепи.
Происходит отключение тех или иных потребителей электроэнергии. Восстановление электроснабжения для них возможно только при условии восстановления величины напряжения до значений заданного диапазона. Как минимального, так и максимального. В некоторых схемах этот диапазон контролируется не одним, а двумя реле. Они так и называются – реле минимального и максимального напряжения. Это целесообразно делать при большом количестве уже имеющихся нагрузок, которые избирательно реагируют на скачки и провалы напряжения.
Разновидности РКН по другим параметрам
Помимо различий по типу питания эти устройства отличаются по ряду характеристик, определяющих способ их монтажа, и по функционалу.
Тип исполнения и габариты
В соответствии с этим признаком все выпускаемые промышленностью модели РКН делятся на три вида:
- переходники типа «вилка-розетка»;
- удлинители с несколькими гнездами (от одного до шести);
- компактные выключатели, монтируемые на DIN-рейке в щитке.
Первые два варианта изделий применяются с целью защиты отдельных электроприборов или нескольких потребителей, объединенных в группы. Они подключаются к обычной сетевой розетке. Приборы третьего типа устанавливаются в электрический щит, в котором монтируются остальные устройства защиты.
Корпуса переходников и удлинители делаются достаточно удобными в пользовании. Производители стараются уменьшить их габариты насколько это возможно, чтобы они не портили своим видом интерьеры помещений.
База и дополнительные функции
Устройство реле напряжения
По внутренней логике работы и электронной начинке все известные образцы РКН делятся на микропроцессорные изделия и приборы, изготовленные на базе цифровых компараторов. Первые из них стоят несколько дороже, но зато обеспечивают более точную и плавную регулировку нижнего и верхнего порогов срабатывания. Большинство из этих защитных устройств изготовлено на основе микропроцессоров и выделяется среди других изделий следующими особенностями:
- наличие двух порогов срабатывания (Umax и Umin);
- использование встроенных светодиодов, вмонтированных в панель прибора – по ним контролируется наличие напряжения на входе и выходе;
- применение жидкокристаллического дисплея, на который выводятся значения допустимых пределов отклонений и действующего напряжения.
Все эти возможности заметно повышают функциональность устройств и упрощают работу с ними при установке в квартире или частном доме.
Популярные модели реле контроля напряжения: настройки, схемы монтажа
Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.
Компания «Меандр» и её реле напряжения «УЗМ 51 М»
С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.
Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М
Реле контроля напряжения «РН113» от «Новатек»
Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.
Схема подключения реле напряжения РН113Реле напряжения Новатек РН113
Однофазное реле «ABB» и схема его подключения
Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».
Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB
Реле напряжения «Legrand»: существует ли подобная продукция
К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.
Реле напряжения Legrand
«Зубр» – реле напряжения родом из Донецка
1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.
Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.
Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр
Диагностика обмотки и контактных групп
Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.
Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:
- Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом – Ω, диапазон устанавливается в пределах 2 кОм.
- Один измерительный провод подводят к гнезду, а второй в СОМ.
- Щупами проводов касаются выводов реле.
Сопротивление катушки индуктивности удается узнать по отклонению стрелки.
