Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Обвязка газовых котлов

Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:

  • группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
  • расширительный бачок;
  • циркуляционный насос.

В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

Параметры всех этих устройств указаны в технических данных газовых котов

При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя

Схема обвязки настенного газового котла

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

Пример обвязки настенного газового котла (двухконтурного)

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков

Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

Схемы обвязки напольных газовых котлов

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

Схемы обвязки напольного газового котла

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:

  • с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
  • с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

Схемы укладки

Существует несколько видов схемы теплораспределения труб. Каждая из них применяется в разных случаях.

Оно чаще делается одинаковым. Но, если есть в помещении место, которое необходимо прогревать интенсивней – в этом месте делают шаг меньше, от этого трубы располагаются ближе друг к другу и теплее греют.

Змейка

Змейку проще всего устанавливать. Чаще применяют в небольших, уютных помещениях. Теплоотдача змейки ниже других вариантов. Классический шаг змейки – 150 мм (100 мм у стены и холодной зоны).

Ниже, данной схеме (слева) видно, что трубы нагреваются только с одной стороны (на половину), другая часть начинает остывать и к концу змейки вода совсем остывает. В этом и заключается главный минус такой системы. Но, она идеально подходит в помещениях, где одну часть комнаты нужно прогревать, а вторую часть желательно оставить прохладной или менее теплой.

Проблему неравномерного прогрева можно исправить, используя схему двойной змейки. Ниже (справа) показана ее схема.

Еще существует угловая змейка. Применяется, если стены, отходящие с обеих сторон от угла, выходят на улицу. Эти стены в холодный период времени остывают, поэтому рекомендуется вдоль этих стен устанавливать угловой вариант. Причем, нагревательная часть змейки будет проходить прямо у этих стен. Чем ближе к центру комнаты – тем меньше нагрев.

Посмотрите видео, в котором установщик теплых полов укладывает теплоноситель по схеме «змейка». В конце виде кратко рассказывается о подключении змейки к насосу и распределителю.

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Смотрите это видео на YouTube

Улитка

Данный вид пола – спираль, отсюда и название «Улитка». По сравнению со змейкой, он более эффективен по нагреву помещения. Тепло распределяется равномерно.

Укладка начинается с края комнаты, проходит вдоль стен и доходит до центра, затем разворот и продолжение от центра к краю. Шаг при такой укладке – от 1 см. Чаще всего применяют шаг в 2-3 см.

Если помещение большое, не стоит растягивать улитку, так как обогрев комнаты будет неэффективным. Лучше улитку разделить на 3 разных контура, как показано на рисунке ниже:

Более наглядный монтаж улитки показан в видео. Мастер пошагово укладывает трубы. Дает полезные советы, которые упрощают укладку пола. На 1 комнату используют несколько улиток для более качественного обогрева помещения.

Водяной Тёплый Пол, монтаж

Смотрите это видео на YouTube

Комбинированная схема раскладки

При такой установке теплого пола используют змейку и улитку вместе. Например, дано помещение из 4 комнат. Самые большие из них – будут улиткой. Те, что поменьше – змейкой.

Можно в одной из комнат сделать 2 витка змейки, а далее продолжить улиткой. Т.е. происходит совмещение схем в 1 комнате.

Ниже представлена схема комбинированной укладки:

Такой метод рекомендуется использовать только опытным специалистам, а не просто для «разнообразия»

Важно рассчитать грамотно распределение тепла по помещению и комнатам, продумать, где должны быть холодные зоны (места, где будет стоять мебель). Если в комбинировании нет необходимости, то его не применяют

Предлагаем посмотреть полезное видео. Мастер на схеме показывает принцип укладки комбинированной системы пола (змейка + улитка). Для примера задействовано помещение из 4-х комнат отдельного назначения (кухня, спальня и т.д.).

3 Как сделать схему раскладки контура теплого пола

Смотрите это видео на YouTube

Температурные режимы и финишное покрытие

В соответствии со СНиП 41-01-2003 в жилых помещениях средняя температура пола должна быть 26°С, а в нежилых – 31°С, как и в комнатах с повышенной влажностью, таких, как ванная. Над трубой максимальная температура пола составляет 35°С.

Когда в качестве завершающего покрытия используется ламинат или же паркет, то максимальная температура пола не может быть больше 27°С, а при применении ковролина – 31°С. Особые санитарные нормы регулируют температуру покрытия в местах постоянного пребывания детей (ВСН 49-86): она не должна быть больше 24°С.

Специалисты утверждают, что оптимальными финишными покрытиями, при которых применение полов с подогревом даёт лучший эффект, являются керамогранит и плитка.

Действительно, их преимущества очевидны:

  • это долговечные и прочные материалы;
  • при их нагреве не выделяются вредные вещества;
  • высокая теплоёмкость этих покрытий позволяет ходить по ним босиком, не испытывая дискомфорта.

Впрочем, водяные полы используют в комбинации и с другими финишными покрытиями. В частности с линолеумом и таким ковролином, у которого есть специальная пометка.

Выбираем вид теплоносителя

Для теплого пола применяются такие же теплоносители, как и те, которыми наполняются радиаторные системы — вода и её растворы с пропиленгликолем и этиленгликолем.

Каковы преимущества обычной или дистиллированной воды? Это:

  1. Цена.
  2. Высокая теплоемкость.
  3. Экологичность.
  4. Универсальность.

К недостаткам нужно отнести: замерзание при пониженных температурах, что приводит к выходу всей системы из строя и вызывание коррозии на металлических элементах конструкции. Применение материалов, имеющих пониженную кислородную проницаемость, решает эту проблему.

Производить замену воды в системе необходимо хотя бы раз в год, а антифриза — раз в 3-5 лет. Невысокая стоимость и замерзание при очень сильном понижении температуры — основные преимущества антифриза. Присадки в виде этиленгликоля в какой-то мере компенсируют недостатки жидкости: высокий уровень пенообразования, сильную коррозионную активность и высокий показатель текучести, но сам он обладает высокой токсичностью и может вызывать тяжелые отравления. Его разрешают применять лишь потому, что теплый пол представляет собой закрытую систему.

Растворы, которые имеют в основе пропиленгликоль, с маленькой коррозионной активностью и хорошей сопротивляемостью к низким температурам, хотя и стоят дороже, но абсолютно безопасны.

Варианты подключения

Существует много схем по монтажу теплого пола, но основных – четыре, и более подробно о каждой из них расскажем ниже. У каждого из вариантов, с помощью которых делается подключение теплого пола, существуют особенности и нюансы, рекомендуемые для изучения перед выбором конкретной схемы.

Первое – любая схема подключения водяного теплого пола работает с низкотемпературными теплоносителями. Согласно требованиям СНиП температура жидкости в трубах не должна быть выше 55С, но практика показала, что наиболее оптимальный режим теплоносителя – 35-40С. При такой температуре жидкости в трубах нагрев поверхности пола происходит до значений от 25 до 30С, что является комфортной температурой для ног.

  1. В помещениях постоянного присутствия людей должна поддерживаться температура не более 25-26С.
  2. В туалете, ванной комнате, коридоре, на утепленном балконе или лоджии – не менее 30-31С.

Циркуляционный насос в системе подключается в обязательном порядке, чтобы обеспечить бесперебойное движение теплоносителя по контуру и разницу температуры на подаче и «обратке» на минимум в 10С. Подсоединение насоса осуществляется или в цепи трубной трассы, или же он может быть встроен в теплогенератор – котел. При выборе отдельного насоса помните, что поток жидкости должен двигаться по трубам со скоростью не более 0,6 м/с.

Роль насоса в схеме теплого пола

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

  • удаляют с вентиля колпачок, служащий для его защиты;
  • закрывают вентиль до отказа – для этого используют шестигранный ключ;
  • определяют для данного контура количество оборотов;
  • отворачивают вентиль на это число;
  • аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Инструкция по монтажу

Технология монтажа будет отличаться, на что влияет устройство основания отопительного контура. Основа подбирается, исходя из того, какова несущая способность межэтажного и напольного перекрытия. Теплые водяные полы обычно бывают плавающими, демпферная лента в такой схеме укладывается по периметру помещения и каждого контура. Если комната имеет независимые секторы, демпферная лента необходима. Ее ширина должна составить примерно 15 см. Температурным швом станет кромочная пленка, которая укладывается по высоте стяжки.

Сохранность напольного покрытия обеспечивается амортизатором и отопительным контуром при вибрации, температурном расширении и по движках конструкции. Лента будет сокращать потери тепла в тех местах, где имеются стыки плиты с наружными стенами. Укладывая водяной теплый пол, вы должны будете устроить его по бетонной плите, уложив в цементную стяжку.

Основание застилается гидроизоляцией, далее идет слой утеплителя и арматура. Трубы к каркасам фиксируются хомутами, стальной проволокой или специальными фиксаторами. Поверх трубного контура при необходимости укладывается армированная стяжка. Это позволяет равномерно распределить эксплуатационную нагрузку. Трубы на поверхности подложки крепятся хомутами с наконечниками. На профильных матах следует укрепить петли контура, дополнительный крепеж не понадобится.

Профильные маты могут иметь усовершенствованный вид, в этом случае их покрывают гидроизоляцией и дополняют системой замковых выступов. Укладывая теплый водяной пол своими руками, вы должны правильно подобрать трубы, которые могут быть изготовлены из:

  • металлопластика;
  • сшитого полиэтилена;
  • полипропилена;
  • меди.

Материал должен быть изготовлен по бесшовной технологии. Контур формируется из цельной трубы, а стыковое соединение может использоваться лишь для контуров из гофрированных труб

Заранее бухты труб для теплого пола распускать не следует, ведь неосторожное обращение с ними может привести к образованию заломов. Монтаж следует начинать от подающей гребенки коллектора

Водяное отопление частного дома своими руками: схемы и пояснения

Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.

Однотрубная система отопления частного дома своими руками

Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.

Однотрубные системы отопления в схематическом изображении:

Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.

Двухтрубная схема отопления в частном доме своими руками

Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.

Схематическое изображение монтажа двухтрубных схем:

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”

Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.

Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой

Схема обогрева теплоносителем двухэтажного дома

Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.

Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.

Схема отопления двухэтажного дома более сложна

Коллекторная схема отопления частного дома с принудительной циркуляцией

Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».

Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.

Коллектор для водяного отопления частного дома выглядит так

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Технология подключения теплого пола к системе отопления

Порядок и технологии подключения теплого пола к отопительным коммуникациям дома имеют некоторые различия. Всего выделяют три основных варианта — однотрубная и двухтрубная схема, а также комбинированный способ. Разберемся внимательнее с особенностями.

Однотрубная система

Однотрубная схема лучше всего подойдет одноэтажным домам с небольшой площадью. Для ее монтажа вам понадобится:

  • циркуляционный насос;
  • модуль безопасности;
  • расширительный бак;
  • теплообменник;
  • трубы для подачи и обратки (теплой воды);
  • арматура.

Радиаторная часть конструкции состоит из двух веток с запорными клапанами. На радиаторы также устанавливают отдельные вентили.

В случае неисправности можно будет произвести отсечение от коммуникаций и провести ремонт (например, котла, труб или заменить запорную арматуру).

Для подачи и обратки используют трубы разных диаметров (20 и 25 миллиметров), чтобы обеспечить необходимый напор. Непосредственно трубы пола подключаются к обратке.

Двухтрубная схема

Подача и обратный ход происходят по отдельным контурам/розливам. Розливы соединяют перемычкой, в разрыве же будет находиться домашнее отопление (например, батареи). Двухтрубный метод значительно лучше подходит для установки в двухэтажном доме.

Комбинированный пол

Под этим понимается совмещение нескольких видов отопления, например, водяного и электрического. Благодаря этому появляется возможность выбирать самый экономичный способ обогрева.

Контроллером для комбинированного пола, как правило, выступает распределительный коллектор магистрали. Устройство гарантирует точную регулировку множества отопительных контуров.

Конструкция отличается высокой технической сложностью и стоимостью, если у вас нет большого опыта, то монтажные работы рекомендуется оставить специалисту. Вариантов без регулировки желательно избежать. Они не позволят вам настроить температуру пола, что приведет к значительным потерям энергии и спорному уровню комфорта.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Оптимальная схема подключения терморегулятора

Для подключения терморегулятора тёплого пола, рекомендуется использовать стандартную электротехническую схему, которую предлагает большинство профессионалов:

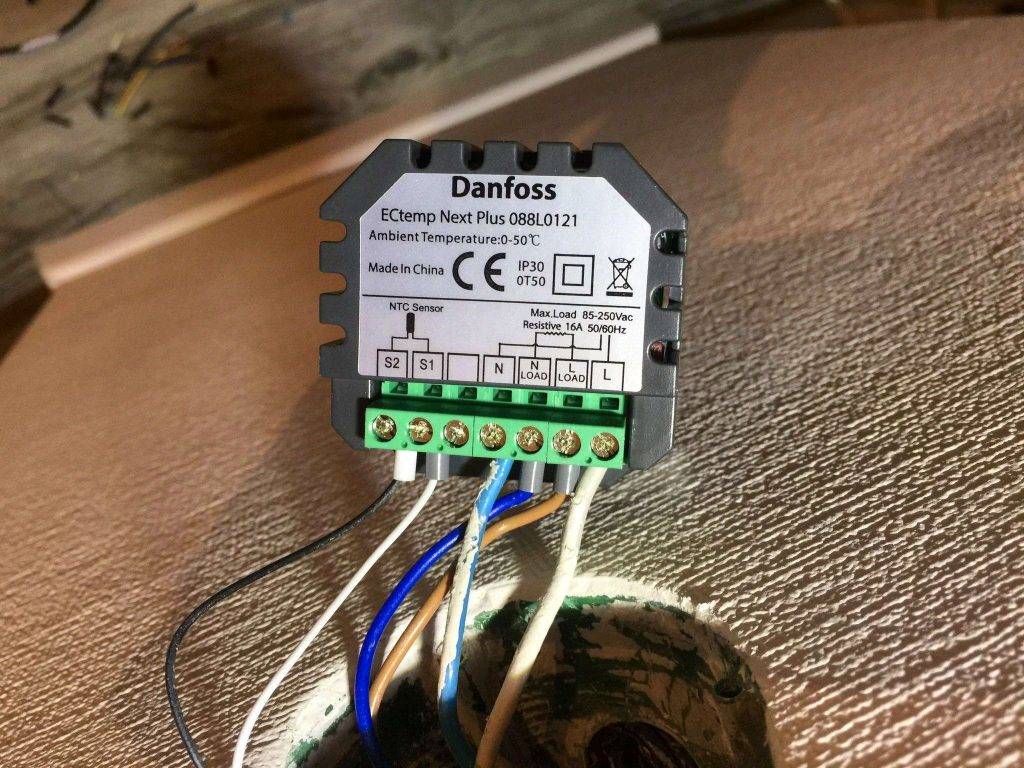

С оборотной стороны прибора имеется клеммная коробка с отверстиями для проводов, на которой подписана каждая точка подключения, согласно международным правилам маркировки.

  • Имея под рукой чертёж, каждый новичок может разобраться, где подключается фазная или нулевая жила, заземлитель силового провода, а также сенсоры слаботочного датчика температуры.
  • Стандартный терморегулятор оснащается клеммной коробкой на 7 контактов, каждый из которых ведёт к собственной жиле и снабжается фиксирующими винтами.
  • 1-й контакт помечается латинской буквой L, что означает фазу силового кабеля.
  • 2-я клемма маркируется буквой N, и означает нуль. Каждый провод под основной изоляцией оснащается цветной оплёткой медных жил, по которым легко определить фазу и нуль.

  • 3-й и 4-й контакты также предназначены для силового кабеля. Который отходит к элементам тёплого пола, обозначаются буквами L1 и N1, соответственно, что символизирует фазу и нуль.
  • 5-я клемма, как правило, предназначена для резервного включения заземляющего кабеля и не маркируется на схеме, либо обозначается в виде ортогонального пересечения двух линий.
  • 6-я и 7-я клеммы маркируются словом Sensor, и в них подключается сигнальный слаботочный провод. Данный проводник предназначен для передачи сигнала на терморегулятор от датчика температуры.

Вне зависимости от напряжения на жиле, каждый провод также имеет нулевую и фазную жилу, вследствие чего маркировка для сигнального кабеля также полностью совпадает с инструкцией по подключению силовых проводов.

При подключении нужно строго соблюдать порядок присоединения жил, так как ошибки при замыкании нулевой клеммы на фазном кабеле могут привести не только к короткому замыканию, но и к оплавлению контактов или поражению электрическим током.

При выполнении подключения, контроля работоспособности и пуско-наладки оборудования, потребуется наличие определённых навыков в электротехнических работах. Если владелец недвижимости не уверен в правильности выполнения работ, рекомендуется обратиться к профессиональным монтажникам, которые выполнят всю работы быстро, качественно и предоставят продолжительную гарантию на результат.

Кроме того, при работе с силовой кабельной продукцией, необходимо следовать правилам техники безопасности. Во время проведения работ, нужно пользоваться диэлектрической обувью, перчатками и защитными очками, которые предохраняют глаза от попадания искр. Кроме того, при разборке любого электротехнического оборудования, рекомендуется применять отвёртки-тестеры, которые точно определяют наличие фазы на проводнике.

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Смотрите это видео на YouTube

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

  • Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
  • Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Смотрите это видео на YouTube

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

  • удаление колпачка с запорной арматуры;
  • закрепление вентиля шестигранником;
  • определение числа оборотов для конкретной петли;
  • прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
