Выключатель с подсветкой: установка, подключение, схема

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов

Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Виды выключателей в зависимости от типа подсветки

Необходимо лишь приобрести обычный выключатель и индикатор.
С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.
Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.
Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.
Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

С балластным конденсатором

В качестве гасящего элемента можно применить конденсатор. В цепях переменного тока емкость ведет себя подобно сопротивлению, причем номинал зависит от частоты (чем она выше, тем ниже емкостное сопротивление) и от емкости (с ее увеличением реактивное сопротивление падает).

Схема с гасящим конденсатором.

Принципиальное отличие от резистора в том, что на емкости не рассеивается активная мощность, поэтому можно говорить об определенной экономии электроэнергии. Насколько заметна экономия при таком техническом решении, можно определить расчетами. Пусть гасящий резистор в цепи освещения имеет сопротивление 220 кОм (сопротивлением светодиода и холодной нити лампы при предварительном расчете можно пренебречь). Значит, ток через резистор составит 1 мА, и на нем рассеивается мощность 220 милливатт. За один час затраты электроэнергии на освещение составят 220 милливатт-часов. Пусть в сутки освещение отключено в течение 20 часов. Тогда затраты о стоимость электроэнергии за разные периоды времени можно свести в таблицу.

Период	Расход электроэнергии	Стоимость киловатт-часа для населения (среднее значение), руб*кВт*ч	Затраты на электроэнергию за период, руб.
Сутки	4400 миливатт-часов=0,0044 кВт*ч	3,5	меньше копейки
Месяц	132000 миливатт-часов=0,0132 кВт*ч	0,05
Год	1584000 миливатт-часов=0,1584 кВт*ч	0,55

При использовании конденсатора вместо резистора экономится соответствующая сумма. Величину и значение профита каждый потребитель оценивает для себя сам. Но надо иметь в виду, что за эти деньги он получает увеличение габаритов (конденсатор на напряжение от 400 вольт достаточно велик по размерам) и необходимость (в данном случае – желательность) дополнительного резистора параллельно емкости для ее быстрого разряда. В такие схемы ставят еще и резистор, ограничивающий ток первичного заряда конденсатора, но в подобной схеме его роль играет осветительный прибор.

С неоновой лампочкой

В качестве светоизлучающего элемента можно применить неоновую лампу.

Подсветка с неоновой лампочкой.

Она работает при еще меньших токах – от 0,2 А. Преимущества этого светоизлучающего элемента:

• не боится обратного напряжения, можно не устанавливать дополнительные детали;
• меньший ток – меньше рассеиваемая мощность на балласте, меньшие габариты, меньший нагрев.

Уменьшенный ток также снижает вероятность возникновения мигания светодиодных ламп при выключенном положении выключателя.

На неоновой лампе

Схема выключателя с подсветкой на неоновой лампе:

Как Вы видите, в данном варианте подключения, когда клавиша разрывает основную цепь освещения, ток протекает через резистор к неоновой лампочке, которая загорается. Резистор нужен для того, чтобы понизить напряжение до такого значения, при котором индикация будет нормально светить, но сам светильник не включится. Этот момент очень важен, т.к. даже при отключенном свете, как Вы видите, неоновая лампочка замыкает цепь. Когда клавиша будет переключена в положение «вкл.», ток начнет протекать по основной цепи, т.к., как мы еще помним со школьных книг по физике, электрический ток всегда проходит по цепи с меньшим сопротивлением (резистор в этом случае помеха для включения подсветки).

Такая схема подключения одноклавишного выключателя с подсветкой является самой простой и использовать ее сможет даже новичок в электрике. В двухклавишных моделях все аналогично, просто вместо одной лампы будут установлены 2, на каждую клавишу, как показано на схеме ниже:

Если же Вы хотите сделать светодиодную индикацию, ниже предоставлен более сложный вариант подсоединения. Также рекомендуем просмотреть видео урок, на котором наглядно показан процесс подключения выключателя света:

Инструкция по установке и подсоединению проводов

1

Вариации выключателей

Строительные магазины и отделы с электротоварами предлагают покупателям огромный ассортимент самых разнообразных электрических точек. Хозяин может выбрать любой исходя из собственных предпочтений и интерьера помещения.

Специалисты выделяют три основных типа устройств для включения света в комнате.

Рекомендуем

Замена выключателя света в квартире – простая инструкция сложной работы для новичковЗамена выключателя света в квартире – простая инструкция сложной работы для новичковМонтаж вагонки своими руками — пошаговая инструкция

1.1

Обыкновенные приборы

Количество клавиш варьируется от одной до трех. Принцип их работы заключается в наличии маленького окошка, концентрирующем и передающим неоновый свет в пространство. Пользуются большой популярностью среди населения благодаря простоте обустройства и универсальности дизайна. Главный материал изготовления – пластик. Неприхотлив в уходе и долгосрочен.

1.2

Устройства с кнопками

Работает аналогично предыдущей модели, разве что на месте клавиш располагаются кнопки. В отличие от них существует несколько вариантов геометрических форм (круг, квадрат или прямоугольник). В основном их приобретают для оформления современных дизайнов квартир и частных домов. По большей части состоят из нержавейки или пластика. Достоинство кнопочных выключателей заключается в оригинальности и эффектности. Прекрасно дополняют любой стиль интерьера, будь то лофт или хай-тек.

1.3

Проходные выключатели с подсветкой

Для того чтобы монтировать такой тип электрических точек, владельцу следует обозначить несколько месторасположений для них. Подобные приборы станут отличным вариантом для длинных помещений (прихожих или гостиных) или двухэтажных домов (включение света для разных участков лестницы).

Большой плюс такого рода устройств состоит в экономности. Не надо включать свет на огромной площади. Стоит только щелкнуть клавишей – и ясно будет на нужном клочке. Часто они встречаются в общественных местах – учебных заведениях, банковских учреждениях и сфере обслуживания.

Полезные советы

1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование — так называемый диммер.
5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая — вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Как подключить выключатель с подсветкой

Принцип работы выключателя Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

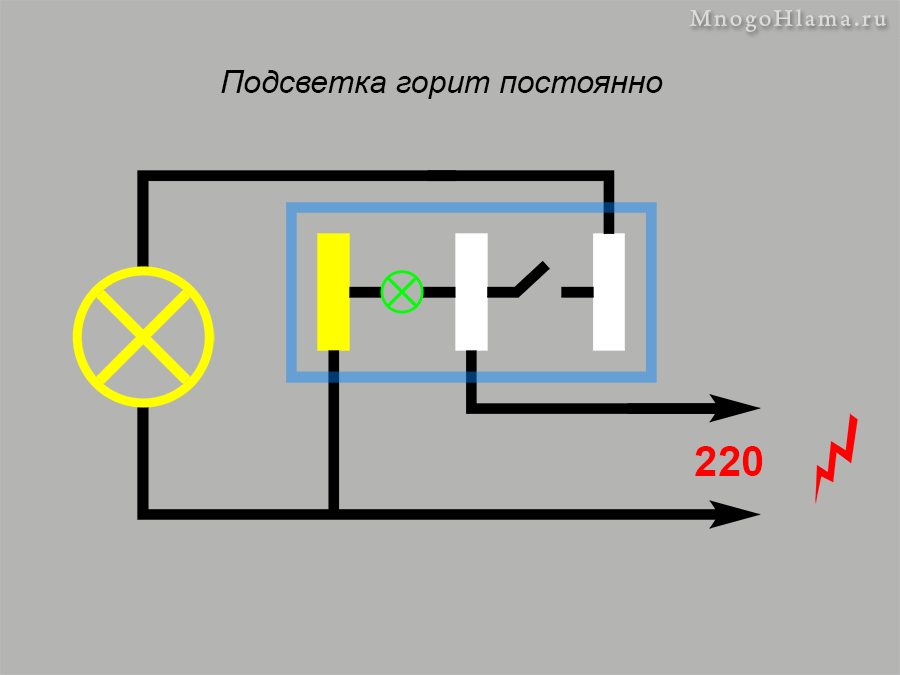

Схема присоединения подсветки к сети Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Подключения разных типов подсветки

Существует два основных способа подсвечивания выключателей. При использовании неоновой лампы можно самостоятельно создать схему подключения. Кроме газоразрядной малогабаритной лампы потребуется резистор мощностью 0,25 Вт и сопротивлением 220 кОм. Готовая схема размещается внутри выключателя. Чтобы свет лампы был виден, просверливают специальные отверстия. Если клавиша достаточно прозрачная, то можно обойтись и без сверления. Схема подключается параллельно, без дополнительных проводов. При отключенном приборе, питание схемы производится через лампу, установленную в светильнике. Неоновая лампа потребляет слишком мало тока, поэтому осветительная лампа не загорается. При включении, наоборот, индикатор выключается, а лампа загорается.

Более современным вариантом считается светодиодная подсветка. В схему, кроме светодиода входит диод, подключаемый к нему встречно-параллельно. Это связано с полярностью светодиодного индикатора, когда положительная полуволна обеспечивает его открытие и свечение. Отрицательная полуволна при закрытии создает напряжение, существенно превышающее допустимые нормы и сравнимое с напряжением сети.

При включении в цепь диода отрицательная полуволна срезается, и светодиод продолжает работать в нормальном режиме. Если не обеспечено встречное включение, произойдет мгновенное перегорание светодиода.

Таким образом, схема выключателя с подсветкой может использоваться в разных вариантах. Обычно она используется для переоборудования обычных выключателей. При замене используются уже готовые приборы, приобретаемые в торговой сети и устанавливаемые по стандартной схеме.

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой.

Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Регулируемый выключатель света

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

• главного узла – основание из металла с контактами для подсоединения и копкой;
• крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
• внешнего корпуса – панелей из пластика или другого материала;
• подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40

В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP
