Схема котельной частного дома: принцип автоматизации и расположения оборудования

Преимущества котла на жидком топливе

Установить жидкотопливный котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе.

Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

Каким должно быть помещение

К помещению под твердотопливный котел выдвигается ряд требований:

• дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
• расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
• промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
• запрет на надстройки над помещением котельной;
• эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

• Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т.д.
• Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
• Дымоход.
• Водонагреватель накопительный для снабжения дома горячей водой.
• Автоматику — погодозависимую или внутридомовую.
• Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Это интересно: Сколько потребляет электроэнергии электрический котел: типовой расход

Нормативы для различных видов котельных

Существуют и другие требования к помещению, зависящие от вида устанавливаемого котла.

Все это прописано в СНиП и требует самого пристального внимания и неукоснительного следования всем нормативам. Какие именно требования для каждой котельной, мы рассмотрим ниже.

Требования к газовой котельной

Нормативы СНиП разрешают монтаж котла мощностью до 30 кВт не в отдельном помещении, а, например, на кухне.

Размеры помещения должны соответствовать следующим нормам: минимальная высота — 2,5 м, минимальная площадь — 6 кв. м, минимальный объем — 15 куб.м.

На размер помещения влияет мощность котла, что объясняется выделением продуктов сгорания. Обязательно устанавливается окно, размер которого также зависит от мощности котла.

Минимальная площадь, которую должно иметь окно, составляет 0,5 кв.м. Устанавливается дверь шириной не менее 0,8 м.

Обязательным элементом является вытяжка. Поэтому внизу стены или двери нужно проделать отверстия для обеспечения воздушного потока.

Для мощного оборудования более 30 кВт согласно СНиП требуется отдельное помещение, которое может находиться как в доме, так и в отдельном строении.

Если монтаж осуществляется внутри, то обязательно нужно учитывать следующие условия:

1. должен быть отдельный выход из котельной на улицу;
2. хорошее естественное освещение;
3. качественная вытяжка;
4. стены соседних комнат должны быть огнестойкими.

Конечно, для мощного оборудования предпочтение нужно отдать отдельно стоящему от дома помещению, например, мини котельной.

Устройство такого варианта является более безопасным, менее шумным и экономит жилплощадь дома.

Для отдельной мини котельной можно использовать автономный модуль или построить мини котельную своими руками.

К отдельному помещению предъявляются следующие требования СНиП:

• фундамент котельной и фундамент частного дома не должны соединяться;
• под газовый котел требуется отдельное основание;
• стены и крыша выполняются из негорючих материалов;
• котел должен размещаться на подиуме высотой 20 см;
• дымоходная труба монтируется на отдельном фундаменте.

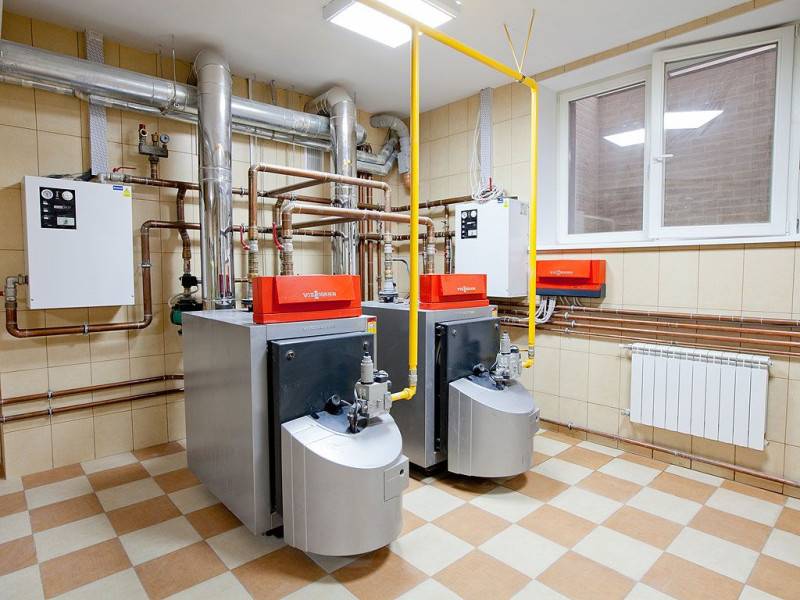

Пример размещения газового котла представлен на фото.

Требования к твердотопливному котлу

Данная система не относится к взрывоопасной, поэтому нормы СНиП невысокие. Установить оборудование можно в подвале. Размеры помещения аналогичны нормам для газовой котельной.

На полу перед топкой должен лежать стальной лист, а оставшаяся площадь пола должна быть бетонной или облицована огнестойким напольным покрытием.

Обязательно устанавливается окно, размер которого определяется так: 0,8 кв. м на 1кВт мощности котла.

Диаметр дымохода должен соответствовать диаметру патрубка на котле.

Дымоход рекомендуется оштукатурить или вставить в него асбестоцементную трубу, а также сделать в нем специальное отверстие для очистки. Минимальная площадь помещения – 8 кв.м.

Вытяжка обязательна, объем рассчитывается следующим образом: 8 кв. см площади вытяжки на 1 кВт мощности котла, а если оборудование располагается в подвале, то из расчета 24 кв. см на 1 кВт.

Обязательным условием для твердотопливной системы по СНиП является наличие средств пожаротушения: огнетушителя и др. Система пожаробезопасности представлена на фото.

Необходимо отметить, что к мини котельной частного дома предъявляются такие же требования.

Требования к электрокотельной

Самым безопасным вариантом считается монтаж электрического отопления. Отдельное размещение котельной в данном случае не требуется.

Не нужна и вентиляция, так как электрокотел не выделяет продукты сгорания. Поэтому отдельные котельные не нужны, электрокотел может стоять где угодно.

Однако есть и недостатки – зависимость от электричества и потребность в высокой мощности сети.

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

• отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
• бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
• распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления. а также поддержание температуры теплоносителя.
• расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
• группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
• дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
• трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
• системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
• автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Еще по этой теме на нашем сайте:

1. Монтаж котельного оборудования в деревянном домеПроизведение многих работ, связанных с отопительной системой — это, как правило, ряд взаимосвязанных ответственных мероприятий, направленных непосредственно на достижение конечного успеха — безусловно, эффект состоит.

Правильный проект котельной – площадь и вентиляцияПри строительстве частных домов особое значение имеет устройство котельной, поскольку она должна полностью соответствовать разнообразным строительным нормам и правилам. Оборудуем котельную в частном доме своими руками

Те, кто строит частный дом, обязательно сталкиваются с такой архиважной задачей, как оборудование котельной. Для того чтобы грамотно с ней справиться, а также избежать распространенных. ЦСП плита — применение для пола в частном домеДеревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку

Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в

ЦСП плита — применение для пола в частном домеДеревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку. Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в.

Виды котельных для частного сектора

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76. В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

• встроенные;
• отдельно стоящие;
• пристроенные.

Размеры помещения, выделенного под котельную, выбирают исходя из вида топлива, конструкции котла.

Когда обустройство специального помещения для котельной затруднительно, есть еще один вариант — мини-котельная. Она помещена в собранный по принципу металлоконструкций контейнер, расположить который можно во дворе дома. Останется только подключить мини-котельную к коммуникациям.

Галерея изображений

Фото из

Для устройства автономного теплоснабжения производственных зданий допускается устройство встроенных, отдельно стоящих (иначе крышных) и пристроенных помещений под котельные. Обустройство встроенной котельной в многоэтажках запрещено

В организации независимого отопления частных домов допускается сооружение пристроенных и крышных видов котельных

Как пристроенную, так и крышную котельную нельзя располагать со стороны входных групп и стены с оконными проемами

Кроме помещения самой котельной и расположения в ней оборудования необходимо создать проект системы дымоотвода. Он разрабатывается в индивидуальном порядке на основании конкретных аэродинамических данных

Выбор котельной по типу размещения

Отдельно стоящая котельная

Место расположения частной котельной

Система отведения продуктов сгорания

Не очень большая популярность таких модулей объясняется их довольно высокой стоимостью. Если имеется перспектива отвести место под котельную в подвале, можно купить оборудование по отдельности. Тогда система отопления обойдется гораздо дешевле.

Мини-котельная во дворе рядом с особняком избавляет от проектных работ, возведения и обустройства отдельного помещения, устройства вентиляции. В контейнере уже есть все, что нужно для эффективного функционирования отопительной системы

Это интересно: Ремонт клапана газового котла: типовые поломки + как починить самостоятельно

Защита водогрейных котлов от коррозии

В заключении необходимо отметить, что водогрейный контур котла системы отопления подвержен большим коррозийным нагрузкам, чем сама система обогрева жилища. Дымовые газы могут повредить теплообменник, по которому циркулирует разогретая вода.

Поэтому, в целях нивелирования влияния катализаторов коррозийных процессов, теплоноситель на входе в теплообменник котла нужно разогревать до 60-70 градусов Цельсия.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Что такое “умный котел”

Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

Управление котлом в автоматическом режиме дает возможность:

1. Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
2. Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.
3. Регулировать температуру воды или другого теплоносителя.
4. Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.

Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

Применение отделочных материалов

Несколько простых советов помогут избежать проблем при эксплуатации оборудования:

1. Теплоизоляционные компоненты применяются для оклейки периметра стен. Чтобы обеспечить наличие воздушных зазоров, устанавливаются бруски. На эти элементы в дальнейшем крепятся панели ПВХ.
2. Многие застройщики предпочитают оставлять цементный пол. Но укладка керамогранитной плитки способствует поддержанию чистоты.
3. Обустройство беспрерывной работы двухконтурного котла предполагает наличие вывода горячей воды к дому и подвода к оборудованию холодной воды.

Соблюдение всех правил и требований способствует исправности любого агрегата и обеспечению безопасного проживания хозяев.

Проектирование домашней котельной

Проектные работы считаются самым важным этапом всего строительного процесса. Чтобы не совершить ошибок, которые способны повлечь за собой дополнительные денежные затраты, рекомендуется обратиться за помощью в проектную организацию. Следует помнить, что у проектировщика должны иметься все разрешительные документы, чтобы иметь право выполнять проектные и монтажные работы по обустройству котельной.

Варианты схем

Составляя типовую схему, можно в качестве основы использовать один из двух существующих вариантов теплосетей – открытый вид либо закрытый. Монтаж первого варианта требует меньше расходов, но эксплуатация его обходится значительно дороже. Второй вариант на начальном этапе вызывает сложности, зато практически исключает вероятность утечки теплового носителя, так как система отличается герметичностью. Ее чаще всего и используют при проектировании отопительных систем для частных домов.

Закрытая система состоят из котла, обеспечивающего нагретым теплоносителем не только систему, но и водонагревательный контур, а также замкнутый трубопровод горячего водообеспечения. Циркуляция теплового носителя происходит принудительно, благодаря встроенному насосу. Это дает возможность, монтируя трубы, не особенно соблюдать уклоны и вести прокладку, как больше удобно.

Требования к помещению

Есть два вида требований, предъявляемых к котельным частных домов – общие и конкретные с учетом категории используемого вида топлива. К первой группе требований относятся:

• в одном помещении можно монтировать не более двух котлов, не смотря на его площадь;
• во время строительства котельной и проведения отделочных работ запрещается применять материалы, не отвечающие требованиям пожарной безопасности. Стены возводятся из кирпичного или бетонного камня, отделочный слой выполняется штукатурным раствором или облицовочной плиткой. Пол должен иметь покрытие из металлического материала или бетонной стяжки;
• вентиляционная и дымоходная системы должны полностью соответствовать смонтированному оборудованию. Особые требования предъявляют к вентилированию, если предполагается использование оборудования, работающего на газе. Считается, что в любом случае воздушные потоки в помещении должны нормально циркулировать и обновляться не менее трех раз в течение каждого часа;
• еще одно обязательное условие – наличие оконных и дверных конструкций, которые открываются наружу. Может иметься вторая дверь, ведущая в подсобное помещение, но исполнение ее подразумевает соблюдение условий противопожарной безопасности.

Помещение котельни для дома

Площадь помещения под обустройство котельной рассчитывается с учетом характеристик оборудования, запланированного к монтажу. Кроме того, учитываются дополнительные квадратные метры, чтобы придать процессу обслуживания удобство.

Есть еще несколько дополнительных требований к помещению и оборудованию, но зависят они от того, на каком топливе будет ваша система работать.

Оборудование для обустройства котельной

Не смотря на выбранное топливо, технологическая схема котельной должна включать в себя ряд обязательных к установке элементов. Основное место в помещении отводится котлу, который нагревает тепловой носитель и подает его по трубам к радиаторам.

Для большого дома потребуется коллектор, с помощью которого тепловой носитель распределяется по отопительным приборам, объединенным в отдельные группы. На коллекторе имеется гидрострелка в виде полой трубки с выходящими из нее патрубками. Под каждый контур устанавливается циркуляционное насосное оборудование. В составе коллектора имеется несколько манометров термометров и датчиков, отвечающих за безопасность работы.

Еще один основной элемент – расширительная емкость. Кроме того, для частного дома понадобится водонагреватель, обеспечивающий подачу горячей воды. Современную котельную для частного дома в обязательном порядке обеспечивают автоматикой, отвечающей за рабочие параметры всей системы. Каждая схема состоит из трубопровода под тепловой носитель запорной арматуры, с помощью которой регулируется и настраивается отопительная система.

Имеется два узла, взаимно связанных между собой – системы для удаления дыма и вентиляции

Их наличие так же важно, как и сам котел. Вентиляция за счет приточного воздуха обеспечивает качественное и полное выгорание топлива, газы отводятся через дымоход

Состав оборудования

Разобравшись со схемами и чертежами, можно начинать подготавливать базовое оборудование для предстоящего монтажа.

Отопительный котел и бойлер для котельной в частном доме

Сердцем каждой котельной установки является сам теплогенератор. В зависимости от способа монтажа выделяют такие разновидности этих устройств:

Представители первой группы фиксируются на стенах и состоят из бойлера, насоса и распределительного коллектора. Их оснащают всевозможными датчиками и сопутствующими аксессуарами. Если обустраивается бойлерная комната или просторная котельная в коттедже, наличие бойлера является обязательным условием.

Циркуляционный насос

Важной частью полноценной котельной является циркуляционный насос, который создает вращение жидкости по замкнутому контуру. В продаже доступны различные типы таких установок

Отдельные модели поддерживают режим беспрерывной работы и водяное охлаждение.

Коллектор

Коллектор представляет собой крупный распределительный центр, в котором сосредоточено большое количество рабочих органов и механизмов. Основную его часть занимают трубы с сечением 100 мм.

Гидравлический разделитель

Важным звеном в системе отопления является гидравлический разделитель или гидростекла. Она разработана для монтажа котлов с распределительным коллектором и несколькими насосами для циркуляции. Основная задача механизма заключается в разделении первого контура от вторичного.

Устройство работает как байпас и оснащается сепаратором сетчатого типа, который фильтрует разные примеси или воздушные пузырьки.

Дымоход

Если в помещении установлен не только газовый агрегат, но и другие отопительные приборы, важно позаботиться об эффективном отведении дыма. Для этого нужно учитывать такие нормативы:

1. Один дымоход может обслуживать не больше 2-х котлов.
2. Отверстия для отведения дыма должны размещаться на разных уровнях.
3. Вход в дымоход разделяется дистанцией в 50 см.

Группа безопасности. Система автоматики и система удаленного мониторинга и контроля

Чтобы предотвратить непредвиденные обстоятельства при работе котельного оборудования и повысить степень безопасности, необходимо позаботиться о системе автоматики, мониторинга и контроля за установкой. И хоть качественные автоматизированные устройства стоят недешево, они являются обязательным атрибутом бесперебойной и защищенной работы котла.

Обвязка

Завершающим этапом в обустройстве котельной на даче или частном доме является обвязка. Правильно настроенное автономное отопление обеспечит полную независимость от установленных норм, тарифов и прочих неприятностей, которые возникают при использовании услуг централизованной сети теплоснабжения. Чтобы получить доступ ко всем регулирующим узлам, запорным механизмам и средствам для мониторинга, нужно грамотно обустроить обвязку. Чем лучше будет проведена работа, тем дольше прослужит котел и меньше ресурсов понадобится на его ремонт или замену.
