Типовые схемы и правила составления проекта системы отопления одноэтажного частного дома

Устройство дымохода в деревянном доме

Если вы уже решили сделать газовое отопление дома своими руками или при помощи специалистов, то вам необходимо знать, что по требованиям пожарной и газовой безопасности в котельной обязательно должны быть дымоход и вытяжка.

Устройство дымохода

Если у вас газовый котел с открытой камерой сгорания, то дымоход должен быть вертикальным и крупногабаритным. Если котел с закрытой камерой сгорания – то громоздкий дымоход не нужен. В котле такого типа применяется принудительная тяга, поэтому для отведения продуктов горения будет нужна труба диаметром 10 см. Отверстие под эту трубу нужно обложить негорючим материалом. Воздух для горелки будет идти снаружи, поэтому не понадобится постоянная вентиляция помещения (как при котле с открытой камерой сгорания).

Так как дом деревянный, то внутри стен нет возможности произвести каналы. Поэтому очень часто используется утепленный металлический дымоход («сендвич»). Из такого типа трубы делается и вытяжка. Часто эти каналы выводятся сразу прямо на улицу, а по наружной стене поднимаются вверх. Это эффективно работает, но бывает несколько проблем.

Часть обычного и утепленного металлического дымохода («сендвич»)

Если в вашей местности бывают сильные морозы, то теплоизоляция дымохода может не справиться со своим заданием. Так, внутри трубы воздух остывает, после чего падает вниз, таким образом затыкая дымоход и вытяжку, или даже создавая тягу в обратную сторону. Это приводит к тому, что газовая колонка для отопления дома останавливается в аварийном режиме или помещение котельной выстуживается. Поэтому, если вы используете трубы вида «сендвич», то располагайте их в той части здания, которая отапливается, а на крышу будет выводиться только маленькая часть.

Газовое отопление частного дома

Схема для отопления двухэтажного дома

Для двухэтажных коттеджей существует множество различных схем, показать их все затруднительно, да и нет нужды. Поэтому ограничимся несколькими примерами. Распространенный вариант – однотрубная принудительная система с вертикальными стояками и верхней разводкой теплоносителя. Ее единственный плюс – универсальность, если выдержать все уклоны и вместо автоматического воздухоотводчика поставить вверху расширительный бак, то схема будет работать как с насосом, так и без него.

Самая популярная система отопления для двухэтажного дома – двухтрубная горизонтальная с нижней разводкой. Ее можно сделать как тупиковой, так и попутной, закрытой и открытой. Секрет популярности в надежности и эффективности ее работы, а также в доступной стоимости монтажа.

Также можно использовать коллекторный тип разводки или обогрев теплыми полами, а то и скомбинировать эти 2 схемы. На первом этаже устроить греющие контуры в стяжке пола, а на втором – поставить радиаторы и подвести к ним трубы лучевым способом. Но в любом случае распределительный коллектор придется устанавливать на каждом этаже.

Радиаторное отопление

В проекте отопления раскрыты основные характеристики и особенности создания радиаторной системы отопления. В частности в проекте указывается вид разводки системы отопления, тип отопительных приборов и способ их подсоединения к магистралям отопления, места установки внутрипольных отопительных каналов, устройств урегулирования температуры по помещениям и многое другое.

В этом типовом проекте отопления система радиаторного отопления имеет следующие характеристики и особенности:

Кроме приведенных выше общих данных, в проект отопления входят подробные чертежи системы радиаторного отопления на планах каждого этажа. В нашем случае мы приводим чертежи системы отопления на планах первого и второго этажей.

Проект системы отопления на плане первого этажа дома (иллюстрацию можно увеличить)

Внешний вид системы отопления на 1 этаже

Проект системы отопления на плане второго этажа дома (иллюстрацию можно увеличить)

Внешний вид системы отопления на 2 этаже

Кроме поэтажных планов, проект содержит схему системы отопления, которая наиболее наглядно представляет всю отопительную систему целиком.

На схеме системы отопления более наглядно представлены элементы проекта

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.

Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

• Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
• Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
• Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
• Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
• Хранилище под дрова размещают в смежном помещении.
• Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
• Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
• Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.

При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.

Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Расчет мощности и температуры тёплого водяного пола

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

• полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
• план одноэтажного дома;
• чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Комплектация

В первую очередь рассмотрим все компоненты системы.

Котел

Назначением данного агрегата является выработка тепловой энергии, которая будет передаваться рабочей среде контура отопления.

По виду используемого топлива котлы делятся на следующие виды:

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные;
• комбинированные (например, способные работать на электричестве и солярке).

Наиболее удобным в эксплуатации, а потому и самым востребованным, является газовый котел. При выборе данного агрегата определяющими параметрами являются мощность и материал теплообменника.

Мощность

Бытует мнение, что мощность отопительного котла надо выбирать из расчета 100 Вт на метр квадратный отапливаемой площади. Однако эти данные являются чересчур усредненными. Как показывает опыт, для небольших строений площадью около 100 кв. м потребная мощность составляет примерно 130 Вт/кВ. м, в то время как для более крупных домов, площадь которых достигает 500 кв. м, этот показатель уменьшается до 80 Вт/кВ. м. Почему так получается?

Напольный отопительный котел в доме

Дело в том, что с увеличением отапливаемой площади, скажем, в 4 раза площадь ограждающих конструкций, через которые и «улетучивается» тепло, увеличивается только в 2,5 раза. Таким образом, объем теплопотерь, приходящийся на 1 кв. м отапливаемой площади, уменьшается, соответственно меньшей становится потребность в тепловой энергии на тот же кВ. м.

Материал теплообменника

Существует два варианта:

• сталь;
• чугун.

Чугун прочнее стали, да и коррозии он противостоит лучше.

Трубы и радиаторы

В индивидуальных системах отопления стальные трубы все чаще заменяют металлопластиковыми или полипропиленовыми.

Эти материалы теряют прочность при высокой температуре, но в частном доме, где настройкой работы отопительного контура занимается сам домовладелец, скачки температуры теплоносителя до критических значений исключены.

Традиционным материалом для радиаторов считается чугун, но при необходимости в увеличенной теплоотдаче применяют медные или алюминиевые приборы. При наличии высокого давления в системе вместо них следует устанавливать биметаллические радиаторы. В них наиболее ответственные элементы изготавливаются из прочной стали, а теплоотдающие поверхности – из мягких меди или алюминия.

Арматура

В отопительных системах применяется арматура трех видов:

1. Запорная: в настоящий момент чаще всего применяют шаровые краны, недостатки которых с развитием технологий были сведены к минимуму. Если же предполагается частое использование запорного элемента, лучше установить традиционный вентиль.
2. Регулирующая: позволяет плавно менять объем пропускаемого теплоносителя. Теоретически с этой целью можно использовать и запорную арматуру, но она очень быстро придет в негодность, поскольку на такой жесткий режим работы не рассчитана. Сегодня вместо ручных регулирующих кранов активно применяются автоматические, подключаемые к термодатчикам. Такие регуляторы самостоятельно управляют потоком теплоносителя, поддерживая заданный температурный режим.
3. Кран Маевского: этот элемент используется с целью удаления воздушных пробок.
4. Расширительный бачок: в эту емкость поступают излишки рабочей среды, образующиеся вследствие ее температурного расширения.
5. Циркуляционный насос (применяется не всегда).

В некоторых моделях крана Маевского можно полностью выкрутить шток

Если сделать это по неосторожности в момент, когда система пребывает в рабочем состоянии, теплоноситель хлынет в помещение и будет заливать все вокруг, пока вы не перекроете ближайший запорный кран. Во избежание аварийных ситуаций такие краны Маевского лучше не устанавливать.

Варианты разводки

Мы приведем все возможные принципиальные схемы водяного отопления одноэтажного дома; однако автор настойчиво рекомендует отказаться от двух из них в пользу третьей. Обоснование? Давайте все-таки начнем со знакомства.

Полипропиленовые трубы для отопления — технические характеристики, особенности выбора — смотрите здесь.

Двухтрубная

Схема двухтрубной системы отопления одноэтажного дома выглядит так:

• По периметру дома(под полом или в жилом помещении) проходят два трубопровода — подающий и обратный.
• Радиаторы, регистры, фанкойлы или конвектора врезаны в них в качестве перемычек, создавая своего рода короткое замыкание.

Понятно, что вода будет стремиться циркулировать через ближние к циркуляционному насосу отопительные приборы. Чтобы дальним тоже досталось тепло, система отопления балансируется: проход воды через часть батарей ограничивается дросселями.

Недостатка у этой схемы видится два:

1. Неоправданно большой расход труб.
2. Опасность разморозки без балансировки.

Достаточно любопытному ребенку открыть до отказа ближние дроссели — и через небольшое время циркуляция в дальних батареях уменьшится до нуля. Автору доводилось восстанавливать двухтрубные системы отопления после таких событий: и трубы, и радиаторы были разорваны льдом.

Двухтрубное отопление. Можно и так, но есть более простой и надежный вариант.

Лучевая

Эта схема системы отопления одноэтажного дома выглядит так:

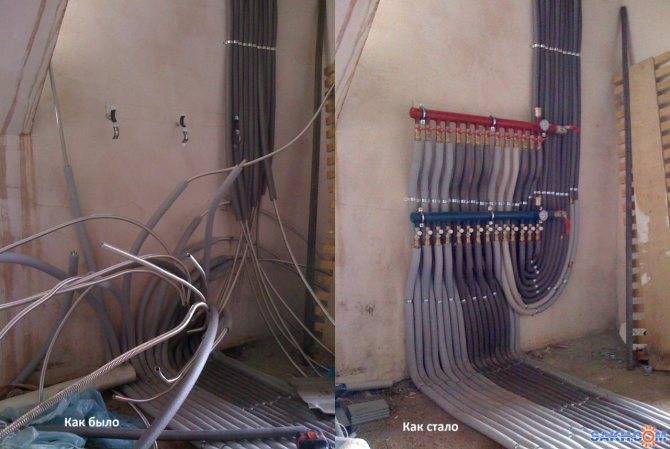

• На прямом и обратном трубопроводе монтируются коллекторы — гребенки с дросселями на каждом отводе.
• От каждой пары отводов (одного с подачи и одного с обратки) идет пара труб к батарее.

В плане регулировки, ее возможностей и удобства такая схема выше всяких похвал. А вот с монтажом все хуже: вы столкнетесь с необходимостью прятать в стяжку пола или за фальшстенами не меньше полудюжины труб. Чаще — куда больше. Разумеется, их суммарная стоимость тоже не порадует.

Простой и дешевой лучевую разводку точно не назовешь.

Однотрубная

Простейшая схема однотрубной системы отопления для одноэтажного дома, так называемая ленинградка, монтируется так:

По периметру дома пускается труба большого диаметра (не меньше ДУ32. Больше — лучше).

Трубу монтируют внутри жилого помещения: тогда все тепло, которое отдается ее поверхностью, послужит обогреву помещения. Причем там, где это больше всего нужно — у внешних стен. Со стороны подачи разводка должна быть несколько выше, чем там, где к котлу возвращается обратка.

1-котел. 2-расширительный бак. 3-регистры отопления.4-дроссели. 5-обводка входной двери. 6-сброс. Стрелки показывают уклон труб. Эта схема обеспечивает естественную циркуляцию.

В закольцовку трубой меньшего диаметра (обычно ДУ20) врезаются радиаторы или конвектора. На подводках желателен монтаж дросселей и отсекающих отопительный прибор вентилей; воздушник в верхней пробке тоже не помешает. Однако эта схема отопления одноэтажного дома позволяет запустить тепло и без дополнительной арматуры.

Дроссели полезны, чтобы выровнять температуру радиаторов вдоль кольца; воздушники стравят воздух, который без них будет вытеснен водой в верхнюю часть отопительного прибора и несколько уменьшит эффективность теплоотдачи.

Что мы получаем?

• Описанное отопление одноэтажного частного дома своими руками монтируется очень быстро и с минимальными затратами.
• Тепло не теряется: все коммуникации находятся внутри жилых комнат.
• При остановке циркуляционного насоса движение теплоносителя замедлится, но не остановится. Теплового расширения воды достаточно для продолжения циркуляции.

Ключевой момент здесь — диаметр кольца по периметру дома. Чем он меньше, тем медленнее естественная циркуляция воды.

Процесс пошел!

Первоначально установим котел. Конечно, его лучше разместить ниже основных систем отопления, но не в подвальных отсеках. Возможно, стоит выкопать специальную яму для его установки, или предусмотреть какой-то уголок под полом. Если поместить котел чрезмерно глубоко, потребуется большее количество топлива для нагрева воды, а также возникнут вопросы по установке труб, что сделает нашу задачу сложной. Опять же, пока вода пробежит по трубам из-под земли и доберется до радиатора – она успеет остыть.

Когда котел установлен – беритесь за дымоход. Для его соединения с котлом используйте трубу из металла. Не напутайте диаметр этой трубы! Для дальнейшего ведения цепочки к котлу снова подсоединим трубу – с диаметром около 24-26 мм.  Конечно, все трубы для отведения теплоносителя должны быть металлическими: никакой иной материал не способен выдержать температуру, с которой наш теплоноситель «ринется» утеплять дом.

Наивысшая точка нашего монтажа: мембранный бак. Установим его на уровне 2.7 -3.1 метра.

Продолжаем монтаж системы и приступим к прокладке труб и установке батарей – чаще всего они уходят под окна. Помните, что трубам желательно избежать перегибов для хорошей циркуляции теплоносителя.

Разумеется, что одноконтурное верхнее или нижнее отопление также требуют наличия узла для запуска всей системы и одновременно для экстренного слива теплоносителя – в случае неполадок.

Такая схема отопления еще называется «замкнутой» из-за своей односторонней направленности и отсутствия системы возврата воды.

При правильной и четкой установке система способна слаженно работать, обогревая небольшой дом и принося уют всем домашним.

Если в процессе монтажа системы у вас возникли сомнения или проблемы – не медлите с обращением к специалисту, чтобы не испортить дело в самом его зачине.

Монтажные схемы контуров

Схема отопления частного дома с газовым котлом

По способу присоединения радиаторов отопления принято выделять две схемы монтажа контуров отопительных систем: однотрубную и двухтрубную.

Для однотрубной монтажной сборки своими руками характерно последовательное расположение обогревающих приборов на подающем контуре. Пройдя от верхней точки сквозь все радиаторы (линия красного цвета), вода возвращается по обратке (линия синего цвета) к котлу.

Однотрубная схема самотечной системы отопления

В двухтрубной схеме монтируются два отдельных контура циркуляции. По одному протекает горячий теплоноситель, подводящий тепло к радиаторам, по другому контуру – остывшая вода отправляется от радиаторов к котлу.

На рисунке ниже показана двухтрубная система отопления двухэтажного дома. Раздача теплоносителя (линия красного цвета) по радиаторам начинается с максимальной высоты Н, обеспечивающей требуемый циркуляционный напор. Остывший теплоноситель (линия синего цвета) собирается в обратке и направляется на вход котла.

Двухтрубная схема самотечной системы отопления

Однотрубные СО

Однотрубные системы являются замкнутым контуром одного трубопровода. Образно выражаясь, секционные батареи отопления «нанизаны» на этот трубопровод, закольцованный от выхода котла к его входу.  Тепло, полученное от котла, переносится теплоносителем последовательно от радиатора к радиатору, омывая их внутренние поверхности. Соответственно, температура жидкости в каждом последующем радиаторе ниже, чем в предыдущем.

В любом отдельно взятом помещении двухэтажного частного дома, которое расположено территориально по проекту ближе к котлу-теплоисточнику, температура водяного теплоносителя будет выше, чем в отдаленных комнатах.

На рисунке проиллюстрирован принцип однотрубной концепции, основанной на подаче горячего (красная линия от котла) и отводе остывшего (синяя линия, идущая к котлу) теплоносителя по одной трубопроводной трассе.

Принцип работы однотрубной СО

При использовании однотрубной схемы монтажа отопления работают два способа подключения обогревательных приборов:

1. Трубопроводы магистральной теплосети подсоединяются к патрубкам радиаторов последовательно вдоль линии теплотрассы по схеме «сверху вниз»:

• вход горячей воды осуществляется в верхней точке теплоприбора (красная стрелка);
• выход остывающей воды – через нижнюю точку (синяя стрелка).

Данная схема наиболее проста для монтажа своими руками и наименее материалоемкая, в ней отсутствуют дополнительные соединения и элементы, однако у нее есть два огромных минуса:

• не допускается отключение отдельного радиатора для замены или проведения локальных ремонтных работ при заполненном контуре СО;
• отсутствует возможность выполнения регулировок работы отопительной системы жилища в целом и каждого прибора в отдельности.

Способы подключения батарей отопления однотрубной СО

1. Трубопроводы магистральной теплосети подсоединяются к патрубкам радиаторов последовательно вдоль линии теплотрассы по схеме, практикующей нижнее подключение горячей воды (красная стрелка) и отвод из нижнего противоположного патрубка (синяя стрелка). В обиходе эту схему называют «ленинградкой», поскольку широкое внедрение такого способа подключения батарей началось в Ленинграде в период широкомасштабных застроек в послевоенные годы.

В настоящее время однотрубную схему ленинградку для контуров с естественной или принудительной циркуляцией успешно  усовершенствовали, добившись от нее возможности:

• полного отсечения поступления водяного теплоносителя при необходимости локального ремонта в зоне отдельного радиатора;
• регулировки своими руками тепловой мощности прибора на локальном участке отопления.

Для этого в классическую схему однотрубной ленинградки на входе и выходе из батареи вмонтировали запорные вентили,  перенаправляющие  поток горячего теплоносителя от котла в обход радиатора.

Столь популярную ленинградку с успехом используют в двухэтажном и даже трехэтажном варианте частной постройки. В качестве примера можно указать вариант нижнего подключения секций радиатора с близкорасположенными вертикальными патрубками.

Современные модернизированные схемы ленинградки с нижним подключением отопительной аппаратуры

Однотрубная система отопления

Основное отличие однотрубной системы отопления – совмещение двух магистралей: подающей и обратной. Это дает возможность использовать меньшее число труб и сопровождающего оборудования.

В одноэтажном доме может применяться горизонтальный или вертикальный вариант однотрубной отопительной системы. Оба подходят преимущественно для малогабаритных жилищ.

Горизонтальная система работает таким образом: теплоноситель поступает в основную магистраль и, распределяясь по горизонтальным подающим стоякам, равномерно перемещается ко всем радиаторам.

Вертикальная однотрубная система характеризуется тем, что в ней теплоноситель двигается по подающим стоякам сверху вниз: сначала из котла он попадает в магистральный трубопровод, расположенный на чердаке или мансарде, а от него – к батареям первого этажа.

Однотрубная система отопления

В обоих вариантах после охлаждения теплоноситель возвращается назад в нагревательный котел – он поступает туда по совмещенному обратному трубопроводу через насосную установку.

Теплые полы

В соотвествии с техническим заданием проектом отопления предусмотрено устройство водяных теплых полов в отдельных помещениях жилого дома. Расчетная температура поверхности полов принята на уровне +27 градусов. Способ укладки и крепления греющих контуров принят для наливных бетонных полов.

В местах пересечения температурных швов предусмотрена укладка греющих труб в защитных пластиковых гофрированных гильзах.

В проект отопления входят чертежи системы теплых полов для каждого этажа.

Проект системы теплых полов на плане 1 этажа дома (иллюстрацию можно увеличить)

Проект системы теплых полов на плане 2 этажа дома (иллюстрацию можно увеличить)

Схема прокладки инженерных магистралей в полу (иллюстрацию можно увеличить)

В этом разделе мы не ставили целью опубликовать весь пакет документов, входящих в проект отопления. Нужно заметить, что некоторые проекты представляют собой многостраничные документы с большим количеством чертежей и схем различного формата. Поэтому полная публикация проектов в интернете в удобном для всех пользователей формате не только затруднительна, но и нецелесообразна.

Если вы заинтересованы в разработке проекта отопления или у вас есть вопросы по его созданию, то лучше обратиться к нашим специалистам по телефону (495) 740-22-49.

Какие возможности дает ЗСО

Использование в качестве теплоносителя не только воды, но и низкозамерзающих жидкостей

Это немаловажно в тех случаях, когда, например, котел задействован для обогрева не только жилого дома, но и иного (подсобного) строения, расположенного на приусадебном участке. Или для загородных построек, если хозяева в отъезде, а линия эл/снабжения обесточилась

Применение в качестве теплоносителя того же антифриза значительно снижает риск размораживания системы.

Подключение нескольких дополнительных контуров.

Большая протяженность труб. Главное – правильно подобрать мощности котла и насоса. А вот использование систем с естественной циркуляцией в домах с несколькими комнатами (этажами) менее эффективно.

Высокая скорость прогрева контура. В этом плане аналог с самотоком более инертен.

Герметичность мембранного бака резко снижает вероятность «завоздушнивания» системы.

Максимальная теплоотдача, обусловленная скоростью перемещения жидкости. Она за время нахождения в трубах не остывает до такой степени, как в системе с ЕЦ. Как следствие, на ее вторичный подогрев энергии тратится меньше.

Вот, пожалуй, и все, что необходимо знать в общих чертах о системе отопления замкнутого типа с принудительной циркуляцией теплоносителя.

Принудительные схемы

Условно все принудительные схемы можно разделить на однотрубные и двухтрубные. Наиболее популярны сегодня именно двухтрубные. Но давайте разберемся в отличиях

Однотрубная схема подключения

Предполагает эксплуатацию одной трубы для подачи теплоносителя из котла и для его обратного оттока. Этот вариант не требует большого метража труб, количества запорной арматуры, фитингов и прочих элементов, следовательно, монтажные работы сводятся к минимуму. Минус: последовательный нагрев отопительных приборов постепенно уменьшает температуру подаваемого топлива в цепочке оборудования. Система отопления может функционировать естественным и принудительным способом.

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Выводы и полезные видео по теме

На видеосхеме 3D устройство и монтаж однотрубной системы отопления в одноэтажном частном доме:

На видео представлено схематическое изображение полипропиленовой двухтрубной системы теплоснабжения, правильное подключение котельного оборудования и установка радиаторов отопления:

На видео подробно разобраны типовой проект отопления и расчет теплопотерь:

Современные системы теплоснабжения – неотъемлемый атрибут эксплуатации частных домов, коттеджей и других объектов строительства. Профессионально выполненная конструкция – залог длительной эффективной, надежной и безотказной работы единой тепловой сети.

Если после прочтения материала у вас возникнут вопросы по теме статьи, вы можете задать их в блоке ниже. Вы также можете оставить там свой комментарий или поделиться своим опытом с другими посетителями сайта.

Источник – https://sovet-ingenera.com/otoplenie/project/sistema-otopleniya-v-odnoetazhnom-dome.html
