Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Что такое коллекторная система?

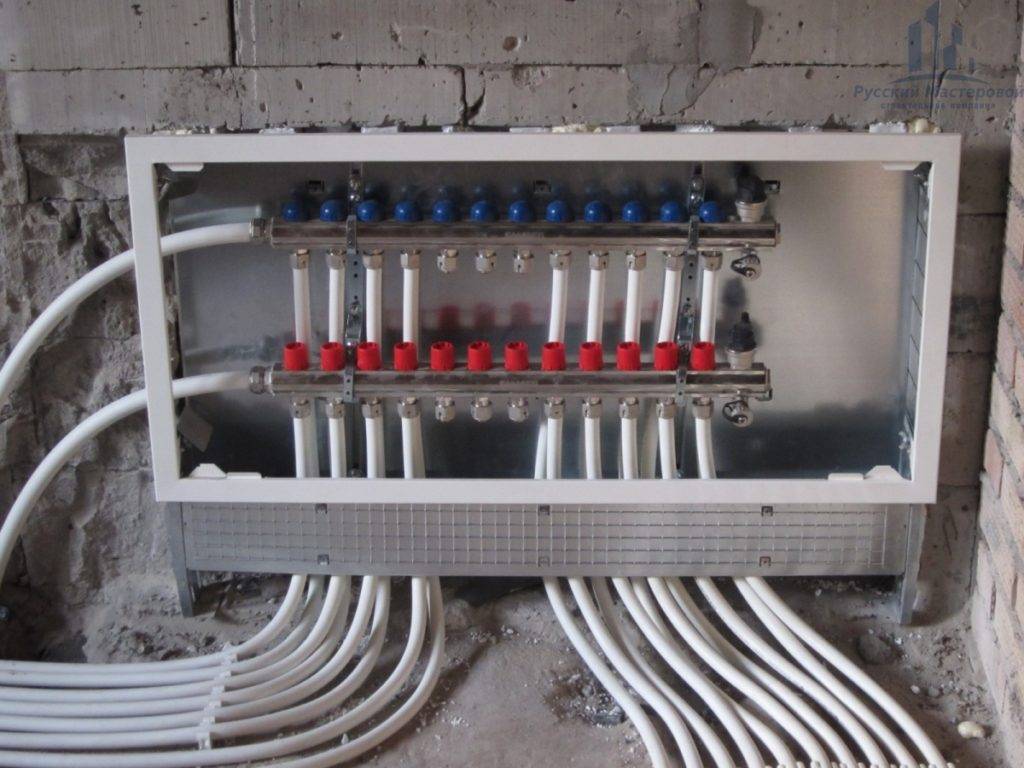

Коллекторный шкаф

Эта система предназначена для домов, площадь которых превышает 150 квадратных метров, или же для конструкций, обладающих минимум двумя этажами. В принципе, про коллекторную схему можно сказать, что она представляет собой разновидность двухтрубной системы отопления, однако эффективность ее работы значительно выше.

В качестве ключевого элемента в данном случае будет выступать так называемый распределитель. По сути, это труба, имеющая круглое или прямоугольное сечение. Из нее должно выходить несколько разного рода патрубков. Именно через него теплоноситель будет разноситься по разным контурам. Все магистрали являются полностью автономными, поэтому уровень отдачи тепла можно хорошо регулировать. Особенностей коллекторной конструкции несколько:

• Придется устанавливать достаточно большое количество труб и прокладывать соответствующую арматуру, которая будет подключаться к самому коллектору;
• Чтобы изменять температуру в каждом из коллекторов, следует устанавливать терморегуляторы или же специальные датчики, которые будут выставлять показатели на запрограммированный уровень;
• Для самого эффективного функционирования системы размещают узел смешивания. В нем осуществляется перемешивание остывшей и разогревшейся воды, чтобы теплоноситель приобрел оптимальную температуру.

Узлов распределения может быть несколько – это напрямую зависит от планировки строения, степени его утепленности и иных факторов. Если расчеты произведены правильно, то система будет еще более эффективной даже по сравнению с двухтрубной конструкцией. При желании трубы можно проложить по поверхности пола, что обеспечивает их скрытность при проведении дальнейших ремонтных работ. Скрытые трубы позволяют сэкономить значительное количество свободного пространства, что бывает весьма актуальным для помещений с небольшой площадью.

В коллекторных системах зачастую нет необходимости устанавливать расширительные баки, так как сами коллекторы будут выполнять их функции.

Элементы схемы закрытого типа

Однотрубная и двухтрубная система отопления с принудительной циркуляцией способны обеспечить теплом ваш дом. Схема отопления с принудительной циркуляцией закрытого типа состоит из следующих элементов:

1. Котел, отвечающий за нагрев теплоносителя. Котел может быть твердотопливный, газовый, электрический или комбинированный.
2. Расширительный бачок, оснащенный мембраной
3. Циркуляционный насос соответствующей мощности
4. Батареи отопления
5. Трубы, из которых будут смонтированы подающая и обратная магистраль, а также разводка, соединяющая приборы отопления со стояками
6. Фитинги, соединяющие трубы
7. Краны: пробковые и шаровые
8. Обратные клапаны
9. Воздухоотводчики
10. Фильтры для котла и насоса
11. Крепежная фурнитура

Чтобы оборудовать котельную и всю систему отопления закрытого типа потребуется много элементов

Расширительный бачок

Рассматриваемый тип отопительных систем в обязательном порядке должен оборудоваться расширительным баком. Как правило, используются мембранные бачки закрытого типа, которые устанавливаются прямо за котлом на трубе обратки.

Важнейшим параметром расширительного бака является объем, который нужно рассчитать перед тем, как провести отопление в одноэтажном доме. Все дело в физических процессах, происходящих внутри системы с принудительной циркуляцией. Разогретая вода увеличивается в объеме, вследствие чего повышается давление в трубопроводе. Наличие подходящего бака позволяет принять излишки теплоносителя, тем самым нивелируя их воздействие на элементы конструкции.

Объем бака рассчитывается по формуле:

V = e x C / (1 — Po/Pmax) x k, Где e – коэффициент температурного расширения теплоносителя, Po – величина давления в пустом баке, C – суммарный объем теплоносителя в системе, Pmax – максимальное давление в контуре, k – коэффициент заполнения бака.

Что такое открытая система отопления

Открытой магистраль называется по типу расширительного бака – это емкость без крышки, которая монтируется в самой верхней точке конструкции. Классическая схема открытой системы отопления отличается от герметичной параметрами давления в магистрали. Давление всегда равно тому, которое поддерживается атмосферой.

Поэтому для обустройства конструкции нужно намного меньше комплектующих, расчеты проще. Движение теплоносителя может быть гравитационным самотечным и принудительным. Первое обеспечивается физическими свойствами расширения воды при нагревании, второе – насосным оборудованием.

Принцип работы, преимущества и недостатки

Чтобы компенсировать повышение объема при расширении нагретой воды, в верхней точке конструкции устанавливается бак с достаточным свободным объемом для компенсации увеличения количества жидкости. Поскольку бак открытый, то он выполняет функции воздухоотводика – скопления газов в трубах выходят естественным путем. Необходимо поддерживать определенный слой носителя в баке, чтобы воздух не попал в магистраль отопления, в этом случае образуются воздушные пробки.

Принцип работы простой – вода нагревается, поступает по трубам в контур отопления, прогревает радиаторы и возвращается обратно в котел для последующего подогрева. При снижении температуры носителя, давление бака обеспечивает проталкивание воды по системе, благодаря чему и поддерживается циркуляция.

К достоинствам схемы относят:

1. Надежность. Если все расчеты проведены правильно, бак установлен с оптимальным объемом, то ничего сломаться тут попросту не может. Конструкция предельно проста и главное, нужно следить за объемом теплоносителя, то есть доливать воду в бак.
2. При выборе самотечной схемы не будет шума от насоса. Но нужно обеспечить требуемый уклон трубопровода.
3. Быстрый пуск, остановка магистрали.
4. Самотечные схемы считаются автономными и не зависят от электроснабжения.

Самое важное при формировании – подобрать элементы конструкции для обеспечения и поддержания оптимальной мощности подачи теплоносителя. Конструкция проста по размещению, формированию и сделать ее сможет домашний мастер без особого опыта

К недостаткам относятся:

К недостаткам относятся:

• открытый бак повышает риск попадания кислорода в теплоноситель, что может привести к коррозии трубопроводов;
• риск промерзания теплоносителя;
• длительный период нагрева системы после включения в работу;
• необходимость контроля уровня носителя в баке;
• невозможность использования антифриза – испарения вещества предстают ядовитыми.

Также нужно знать, что система отопления открытого типа требует правильного размещения приборов – котел отопления в самой нижней точке схемы, расширительный бак – в самой высокой.

Схемы систем отопления с принудительной циркуляцией

Однотрубная система отопления

В частных домах зачастую производят однотрубную систему, где отсутствует разделение на прямую и обратную трубу. Все радиаторы подключаются последовательно, теплоноситель при прохождении по ним, будет понемногу остывать и возвращаться обратно в котел.

Во многом за счет этого система получается довольно простой и экономичной, однако определенные усилия придется приложить для того, чтобы правильно рассчитать температурный режим и разместить требуемое количество радиаторов.

Однотрубная схема может использоваться только в случае, если дом не слишком большой и имеет всего лишь один этаж. Труба должны идти по всем радиаторам напрямую, регулирующие вентили здесь не устанавливаются, так они будут затруднять проход теплоносителя к радиаторам, установленным далее в системе, и в дальнейшем к котлу.

Если принимать внимание положительные стороны подобной системы, то здесь имеется только один такой момент – это небольшая протяженность трубопровода, на покупке которого можно хорошо сэкономить. Недостатков значительно больше:

• Теплоноситель распределяется по всей системе неравномерно. В частности, если радиатор от котла располагается довольно-таки далеко, то прогреваться он будет очень медленно;
• Чтобы провести ремонтные работы, связанные с отопительной системой в доме, придется выключать котел и ждать, пока теплоноситель полностью остынет.

Циркуляционный насос, рассчитанный на однотрубную систему отопления, не должен обладать чрезмерной мощностью, так как теплоносителя не слишком  много.

В двухтрубной схеме расход материалов, в частности, труб будет значительно больше – примерно вдвое. Однако эффективность работы двухтрубной схемы систем отопления значительно выше, потому что здесь предусмотрена еще одна магистраль, по которой остывший теплоноситель будет возвращаться обратно к отопительному котлу.

Обеспечить правильную принудительную циркуляцию здесь немного сложнее, но при правильном подходе к данному вопросу отопление будет работать значительно эффективнее, к тому же придется меньше средств отдавать за горючее для котла.

На первом этапе составляют соответствующий проект, которого и нужно будет придерживаться при монтаже. Прямую и обратную магистраль располагают в непосредственной близости друг к другу таким образом, чтобы между ними было не более 15 см. Отличительных особенностей подобной системы существует достаточно много:

• Диаметр прокладываемых труб обычно находится в пределах от 15 до 24 мм. Даже таких небольших показателей будет вполне достаточно для того, чтобы создать необходимую величину давления;
• Трубы можно разводить как в горизонтальной, так и в вертикальной плоскости;
• Чем больше будет поворотов в системе, тем хуже будут гидродинамические показатели отопительной системы. В связи с этим, желательно продумать, чтобы их было значительно меньше;
• Если трубы будут скрыты, то обязательно придется устанавливать так называемые ревизионные или слуховые окна.

При установке циркуляционного насоса следует разместить обходной канал, который позволит теплоносителю перемещаться по системе даже в случае, если будет отключено электричество.

Где можно применять двухтрубную разводку с нижним подключением

Отопительная схема двухтрубной системы с нижней разводкой и естественной циркуляцией рабочей жидкости реализуется не во всех домах, так как все радиаторы будут работать как конечные, а это значит, что все они должны оборудоваться выпускными клапанами или вентилями для стравливания воздуха. Но наличие в схеме расширительного бака обеспечивает постоянный приток воздуха в систему, поэтому стравливать воздух нужно будет практически каждый день. Поэтому нижняя или верхняя разводка системы отопления с закрытым мембранным баком и циркуляционным насосом в этом смысле предпочтительнее.

Положительные и отрицательные стороны схемы с нижней разводкой

Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:

1. Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными;
2. Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится;
3. Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже;
4. Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении;
5. Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.

Недостатки двухтрубной схемы из полипропилена;

1. Материалов придется покупать в два раза больше, чем при монтаже однотрубной схемы;
2. Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты;
3. Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска;
4. Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.

Разводка по вертикальному и горизонтальному типу

Горизонтальная и вертикальная трубная магистраль отличаются друг от друга расположением стояков и труб, из которых состоит система отопления дома.

Вертикальная разводка – это подключение радиаторов к вертикально расположенным трубам подачи и обратки. Это – более дорогостоящее решение, чем горизонтальная разводка, но многие хозяева поступают именно так из-за явных преимуществ такого подключения: отсутствие воздуха в трубах.

1. Вертикальная однотрубная или двухтрубная система эффективнее всего работает в схемах разводки по многоэтажному дому, так как к основному стояку трубы подключаются на каждом этаже отдельно. При таком монтаже заметна экономия тепла;
2. Двухтрубную горизонтальную схему разводки предпочтительнее реализовать пир большой длине теплотрассы, в домах небольшой этажности, в зданиях без перегородок, а также в каркасных или панельных строениях. Горизонтальную схему осуществляют в малоэтажных домах, а для экономии энергоносителей монтируют коллектор по лучевой схеме.

Вертикальная разводка с нижним подключением труб

При разводке трассы отопления в многоэтажном доме по двухтрубной схеме теплоснабжения с вертикальным подключением подачи и обратки лучше будет работать нижнее подключение из-за перечисленных выше причин, а точнее:

1. На подаче температура рабочей жидкости всегда будет выше, чем на трубе обратного хода;
2. В трубах, подключенных по такой схеме, создается довольно высокое давление, увеличивающееся по мере увеличения этажности. Высокое давление в системе – это быстрое перемещение теплоносителя, а значит, более быстрый прогрев помещений и экономия энергоресурсов на прогрев системы;
3. Вертикальная схема трубной разводки – это надежное решение в плане устойчивой и длительной работы по доставке тепла и сопротивлению гидравлическим ударам в трубах при перепадах давления.

Преимущества и недостатки

Разводка стояков снизу означает, что трубы, по которым циркулирует жидкость через приборы отопления, располагаются на самой нижней точке помещения: на уровне пола, под полом, в подвалах и цоколях.

Схема обогрева с нижней разводкой имеет несколько минусов. Во-первых, замкнутость тока воды не дает отключить один радиатор или отдельно отрегулировать его работу — это возможно лишь через отключение всех приборов и целой магистрали.

Этим же объясняются сложности при устранении течи или ремонте радиатора — приходится сливать весь теплоноситель. Все эти проблемы решаются при помощи байпасов или байпасных запасных линий.

Варианты однотрубного отопления частного дома

Ниже показана простейшая схема с нижним подключением радиаторов.

Типовая однотрубная теплосистема частного дома.

Система относится к открытому типу – ее расширительный бачок 3 связан с атмосферой. Патрубок переливной 2 служит для выхода воздуха и слива воды при первичном заполнении схемы. Выше показана однотрубная система отопления с принудительной циркуляцией, которую обеспечивает циркуляционный насос 4, установленный на «обратке» перед котлом. Это обусловлено тем, что температура жидкости в «обратке» ниже, чем в «подаче», а работа насоса при более низкой температуре перекачиваемого теплоносителя просто увеличивает его срок службы.

Предусмотрен подвод сетевой воды через фильтр 12 и вентиль подпитки 11 (через них производится и первичное заполнение системы). Сливают воду (для ремонта и по завершении отопительного сезона) через вентиль 5 и канализационный слив 10 при закрытом вентиле 11.

Применено нижнее подключение радиаторов 7, т.е. к трубам присоединены только их нижние коллекторы, а выходы верхних заглушены. В байпасы установлены устройства (обозначены на схеме литерой «а») для регулирования расхода (игольчатые вентили), но возможна и более простая схема без них. Она показана ниже и называется «ленинградской».

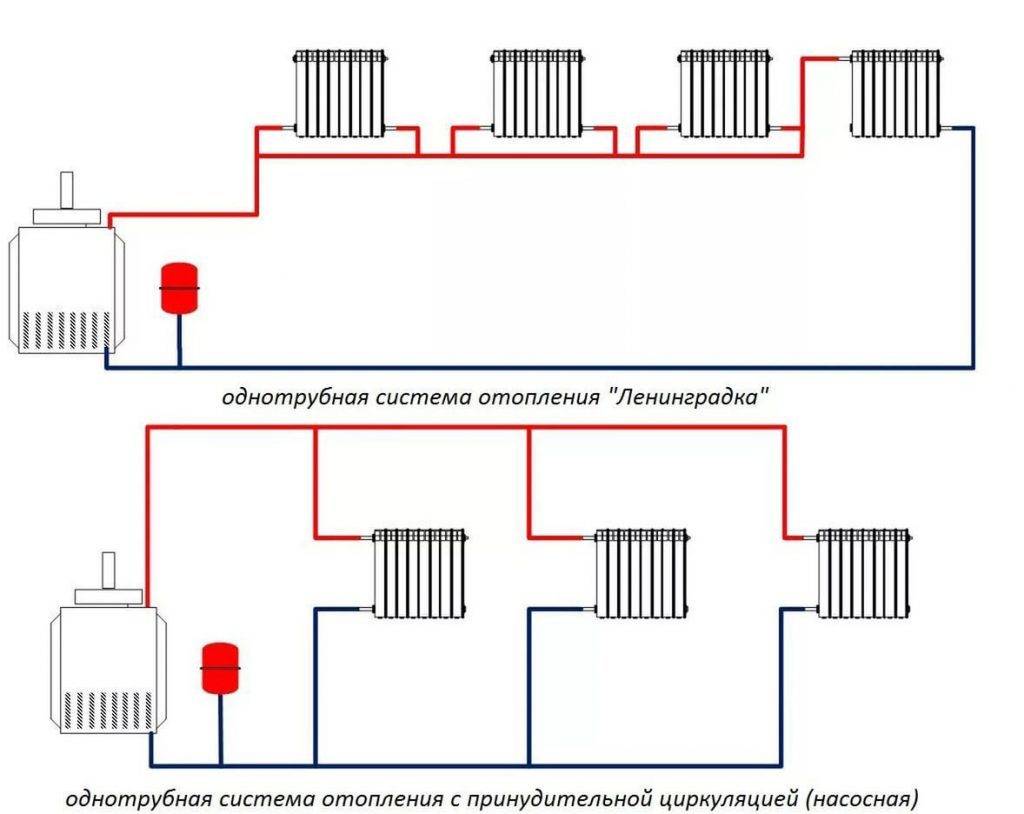

Схема «ленинградской» однотрубной системы отопления с принудительной циркуляцией.

В ней замыкающие участки 14 являются байпасами в чистом виде без запорной или регулировочной арматуры с диаметром меньше основного трубопроповода. При этом часть потока через батареи увеличивается, но и остывает он быстрее, поскольку в общий поток по ходу его течения подмешивается больше остывшей воды. В частных домах на это идут, чтобы снизить общий ее расход (и соответственно потребление электроэнергии насосом 4 на принудительную циркуляцию), а также поднять теплоотдачу батарей, хотя прогреваются они весьма неравномерно.

Возможен вариант диагонального подключения отопительных приборов, как показано на схеме ниже.

Однотрубная система с диагональным подключением радиаторов.

Здесь неравномерность прогрева батарей в цепочке сохраняется (и даже становится выше), но теплоотдача каждой из них повышается на несколько процентов за счет интенсивного обтекания их водой при одновременном наличии принудительной и естественной циркуляции. Ведь температура ее на входе в верхний коллектор на несколько градусов выше, чем на выходе из нижнего, за счет охлаждения в самом приборе. Поэтому возникают условия для естественной циркуляции воды через батареи (как в соответствующих системах без насосов). Замкнуться этому потоку не даст давление в байпасе 14, но подниматься вверх до вентилей 13 он будет довольно интенсивно.

Советы по выбору насоса

Циркуляционный насос

Чтобы система отопления была максимально экономичной, циркуляционный насос следует приобретать небольшой мощности – не более 100Вт.

Насосы с малой мощностью имеют доступную стоимость, отличаются небольшим потреблением электроэнергии и отлично справляются со своей основной задачей.

Насос должен соответствовать трем основным параметрам:

• надежность;
• малый уровень вибрации (шума);
• поддержка необходимой скорости теплоносителя для качественного обогрева помещений.

В продаже имеются отопительные котлы, оснащенные встроенными циркуляционными насосами. В этом случае отпадает необходимость самостоятельно рассчитывать параметры оборудования.

При покупке оборудования необходимо учесть размеры дома и длину отопительной системы, чтобы правильно произвести тепловой расчет мощности котла и циркуляционного насоса.

Открытая и закрытая система отопления

В целях компенсации излишнего давления теплоносителя и минимизации его резких скачков в системе присутствует расширительная емкость. При нагревании жидкости, ее объем возрастает, а излишки уходят в бак. По мере остывания, жидкость вновь возвращается в систему. Различают два вида таких конструкций.

Расширительный бак открытого типа

Открытая (полностью, либо частично) емкость устанавливается сразу после котла в наивысшей точке магистрали. Для страховки от переполнения монтируется отвод, по которому излишки теплоносителя выводятся на улицу, либо в канализацию.

В одноэтажных строениях расширительный бак удобно устанавливать на чердаке. Если чердак не отапливается, бак следует дополнительно утеплить.

В таких схемах горячий теплоноситель постоянно контактирует с воздухом, что приводит к испарению и, как следствие, появлению ряда негативных моментов:

• Объем воды в баке придется постоянно контролировать, а при необходимости – пополнять.
• Трубопровод должен идти под уклоном, чтобы воздушные пробки стравливались в бак.
• В качестве рабочей среды можно использовать не все жидкости. Так, антифриз при испарении выделяет вредные для здоровья химические соединения.
• Кислород приводит к образованию коррозии на металлических элементах теплосистемы.

Рекомендуем ознакомиться: Применение металлической гофры для проводки кабеля

Впрочем, у таких решений имеются и явные преимущества:

• Отпадает необходимость контроля уровня давления.
• Пополнять объем теплоносителя очень просто.
• Незначительные протечки не будут препятствием для нормального функционирования системы.

Расширительный бак закрытого типа

Емкость выполняется в виде прочного герметичного бака, внутреннее пространство которого разделено на два отсека. Один соединен с магистралью, другой – заполнен воздухом. Нагреваясь, жидкость увеличивается в объеме и продавливает мембрану, сжимая воздух в камере. При охлаждении, напротив, давление жидкости падает и уже мембрана давит на теплоноситель, вытесняя его обратно в трубопровод.

Закрытую емкость допускается устанавливать на любом участке теплосистемы, но чаще это делается на обратной ветке, перед котлом. В этом месте узел проще контролировать и обслуживать.

Обогревательная установка с верхней разводкой

Особенность строения заключается в том, что подающая труба идёт по верхней части комнаты, а отводящая по полу. Благодаря большой разнице между давлением в первой трубе и второй, они могут быть одинакового размера. Но расширительный бак чаще всего, при такой конструкции, находиться в неотапливаемом помещении.

Минусы:

• Неэстетичный вид помещения.
• Большие затраты на оборудование.
• Обогрев маленького по площади пространства.
• Проблемное размещение бака и котла.
• Дополнительные расходы на декор.

Выбор в пользу данной системы регулирования температурного режима делают потому, что скорость переноса топлива больше, чем у других. А так же отсутствует завоздушивание магистрали.

Принципиальные отличия

Главная особенность рассматриваемой отопительной системы – наличие насоса. Он принимает теплоноситель и отправляет его далее по схеме к нагревательным приборам. Тут не играет роли физический принцип естественного движения жидкости из-за разницы показателей температур – теплоноситель двигается в необходимом направлении принудительно с заданными показателями скорости, температуры и давления без потери тепла. Стандартно отопительная система включает в себя такие компоненты:

котел; насос; расширительный бак; радиаторы; трубы;

Система отопления с насосом

соединительные фитинги; воздухоотводы; шаровые и пробковые краны; фильтры; обратные клапаны.

Существуют две схемы отопительной системы с принудительным типом циркуляции: однотрубная и двухтрубная.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

• для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
• многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

• с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
• на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
• в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

• сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
• длина трубопровода и плотность теплоносителя;
• количество, площадь и вид окон и дверей;
• материал, из которого сделаны стены, их утепление;
• толщина стен и утепления;
• наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
• тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Расширительный бак для самотечной системы отопления частного дома

Расширительный бак в системе отопления необходим для выравнивания давления в ней. При нагревании объем жидкости увеличивается, а для правильной работы и надежной циркуляции потребуется удалять из труб ее излишки. Если этого не сделать, давление может разорвать трубы и радиаторы.

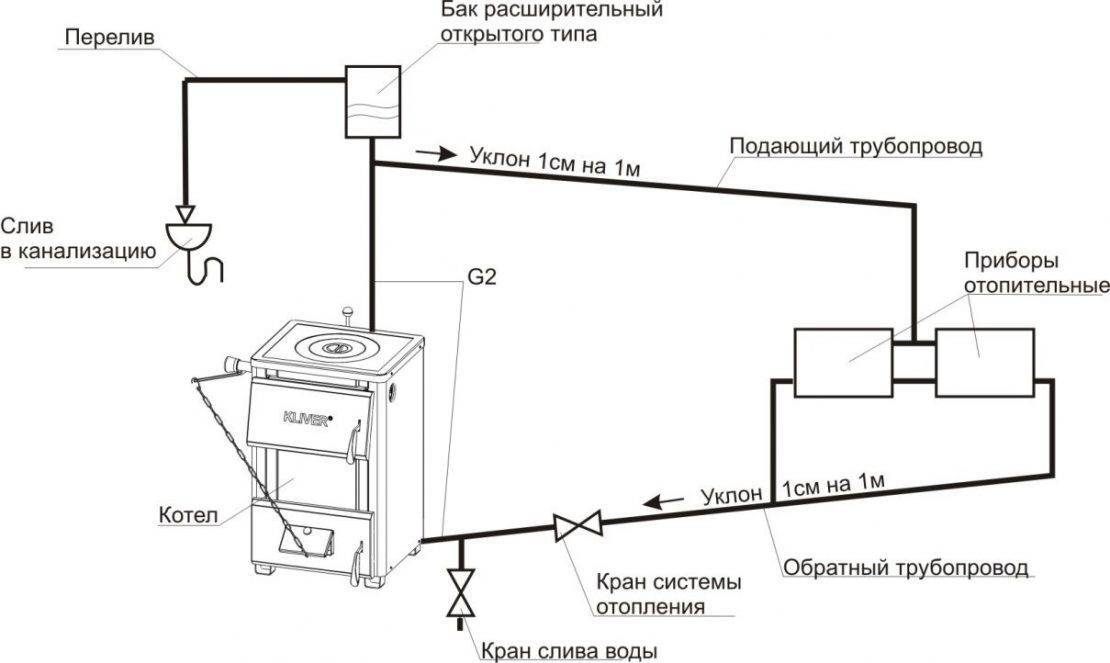

Открытый расширительный бак для самотечной системы отопления

Для выравнивания давления и устанавливают расширительный бак. Вода выдавливается в него, а вместе с ней обычно выходит воздух. Поэтому расширительный бак рекомендуется устанавливать в самой высокой точке системы. Однако ничто не мешает установить такой бачок в любом месте системы.

Давление жидкости одинаково во всех точках и зависит только от высоты гидравлического столба.  Поэтому в нижней точке системы оно будет наибольшим. Это потребует установки бака более надежной конструкции. К тому же, он должен быть герметичным, иначе теплоноситель выльется. В таких конструкциях применяют мембранный бак закрытого типа.

Самым простым в обслуживании является вариант, когда самотечное отопление частного дома оборудовано  закрытым расширительным бачком установленным в верхней точке водяной системы, а в нижнюю трубу подключена система подпитки. Она представляет собой трубу, которая выходит вверх и заканчивается небольшим открытым бачком. Если снабдить трубу краном, то после заполнения системы и выхода на рабочую температуру, его можно закрыть. В результате получится закрытая система отопления с естественной циркуляцией. Если перед расширительным бачком установить кран для стравливания воздуха, такую систему легко будет обслуживать самостоятельно.

Правильная схема самотечного отопления в частном доме
