Какие виды систем заземления существуют и что такое защитное заземление?

Принцип действия защитного заземления

Основной принцип действия состоит в том, чтобы уменьшить количество напряжения на корпусе электрического оборудования при включении его в электросеть. Достижением этого служит малое сопротивление заземляющей конструкции. Ток проходит по наименьшему сопротивлению, то есть сопротивление заземлителя должно быть меньше чем сопротивление человека.

Различают контурные и выносные заземляющие конструкции. Контурные устройства проходят по периметру заземляемого объекта или оборудования. Такая конструкция более надежная и дает гарантию повышенной безопасности. Выносные – располагаются за границей предполагаемого объекта или электроустановки.

Принцип действия можно рассмотреть когда заземление является частью молниезащиты. При возникновении молнии разряд проходит по наименьшему сопротивлению: от воздуха к деревьям, к мокрым стенам зданий, по проводам к электроприборам и так далее. Если имеется такое устройство как молниезащита, то разряд от облака пойдет по траектории расположения металлических молниеотводах, находящихся с наружной стороны стен здания.

Электропроводность металла обусловлена содержанием в нем электронов, находящихся в подвижном состоянии. После чего электрический разряд по стенам спускается в почву, где и распадается. В этом случае заземление играет роль обязательного элемента, так как разряд посредством его уходит в землю. Земля является отличным проводником, но необходимо учитывать удельное сопротивление земли. Этот показатель зависит от плотности, состава, влажности и температуры, а также находящихся в ней химических элементов.

Так, мокрая глина является хорошим проводником для тока, в отличие от сухого песка. Также глубина заземлителя влияет на данный показатель. Заземление, проходящее на глубине более 5 метров, является более эффективным и надежным.

Специалисты проводят расчеты для проектирования качественной заземляющей конструкции. Как правило, выбираются типовые схемы и формулы для расчета. Вычисления зависят от: величины электродов и их количества, показателей грунта заземляемого объекта. Верность расчетов не большая, так как в большинстве случаев зависит от почвы. Обычно в этом случае используется опыт инженера.

Почему человека бьет током

Для того чтобы ответить на поставленный вопрос потребуется ознакомиться с неисправностями, периодически возникающими в действующем электрооборудовании. Дело в том, что в процессе его длительной эксплуатации возможно разрушение изоляции и появление контакта оголенного провода силового питания с корпусом электроустановки.

Если у эксплуатируемого оборудования нет заземления – это угрожает работающему с ним оператору ударом тока (фото слева). Подобный эффект возникает при случайном соприкосновении тела человека с токопроводящими частями стиральной машины или ванны, например.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунтаМаксимальное сопротивление, ОмМинимальное сопротивление, Ом
Глинозем6555
Гумус5545
Лёсовые отложения2515
Песчаник, залегание грунтовой воды глубже 5 м1000 –
Песчаник, грунтовые воды не глубже 5 м500 –
Песчано-глинистая почва160140
Суглинок6555
Торфяник2515
Чернозём5545

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

  • Ro – сопротивление стержня, Ом;
  • L – длина электрода, м;
  • d – диаметр электрода, м;
  • T – расстояние от середины электрода до поверхности, м;
  • Рэкв – сопротивление грунта, Ом;
  • Т – расстояние от верха стержня до поверхности, м;
  • ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Назначение и принцип работы ЗУ

Заземляющее устройство (ЗУ) — это совокупность заземлителя и заземляющих проводников которые соединяют землю с электрическими приборами, машинами и электроустановками.

Главная задача ЗУ – создание надежного соединения для отвода напряжения с элементов, которые могут попасть под высокое напряжение.

Причиной тому чаще всего служат:

  • молния;
  • вынос потенциалов;
  • вторичная индукция из-за влияния близко находящихся токоведущих частей.

Роль земли может выполнять грунт или вода в крупных водоемах и реках, каменноугольные выработки, и иные природные или рукотворные объекты с похожими свойствами.

Разделяют три вида заземления:

  • рабочее зазмеление необходимо для нормального функционирования прибора или установки, которое пропускает через себя рабочий ток, составляющий часть тока в фазе трехфазной системы или в одном из полюсов постоянного тока;
  • зануление заземление — нейтраль трехфазного генератора или трансформатора заземлена и от нее проложен нулевой провод, выполняющий одновременно функции рабочего и защитного зануления;
  • заземление безопасности — главной задачей является уменьшение шагового напряжения и обеспечение электробезопасности. Это осуществляется путем снижения сопротивления каждого отдельного заземлителя и равномерным распределением потенциала по всей площади;

В трехфазных сетях с напряжением менее 1000 Вольт при наличии изоляции нейтрали в обязательном порядке требуется защитное заземление, и независимо от режима изоляции в сетях от 1000 Вольт.

В качестве заземляющего устройства может использоваться объекты естественного происхождения либо искусственные заземлители.

К первым относятся:

  • конструкции домов и помещений, осуществляющие соединение с землей;
  • фундаменты из железобетона — при наличии вокруг влажных грунтов (глинистые, суглинки и др.);
  • подземные трубы различных систем, кроме теплотрасс и слущащих для транспортировки горючих материалов;
  • оболочки кабеля из свинца.

Следует учитывать, что значение R (сопротивление) у естественных заземлителей можно узнать только путем проведения контрольных замеров, и если естественные элементы заземления будут иметь приемлемые показатели сопротивления, то конструировать что-то еще не нужно будет.

В качестве искусственных заземляющих устройств применяются элементы представляющие собой:

  • стальные трубы от 3 см в диаметре и от 2 метров длинной;
  • стальные полосы или угловая сталь не тоньше 0,4 см и длинной от 2 метров;
  • длинные (до 10 м) стальные прутья диаметром от 1 см;
  • обрезки труб из стали, рельс;
  • металлические цепи, тросы.

Выбирая размеры электрода, обязательно учитывайте:

  • значение сопротивления заземлителя при наименьшей массе — уровень сопротивления зависит в основном от длины электрода, и в наименьшей степени от его поперечного сечения;
  • механическую устойчивость к подземной коррозии — показатель устойчивости к коррозии зависит от толщины и площади соприкосновения с грунтом.

Имея одинаковые сечения, в качестве более долговечных электродов служат круглые стержни. Для предотвращения коррозии в агрессивных щелочных и кислых почвах, используют медные, омедненные или оцинкованные материалы. На любых типах почв нельзя использовать алюминий, из-за окисления и последующей изоляции его поверхности.

Монтируют вертикальные электроды таким образом, чтобы верхний конец находился около поверхности грунта или глубже на 50-80 см — данный вариант обеспечивает более стабильную и эффективную защиту из-за небольших изменений удельного сопротивления грунта в разные периоды. Если одного электрода недостаточно для достижения необходимых технических параметров сопротивления растеканию, тогда устанавливают несколько электродов подряд или по периметру. Лучшую прочность во время углубления показывают трубы и уголки.

Вертикальные элементы чаще всего соединяются стальными стержнями, приваренными к верхним концам, реже с помощью пластин или колец.

Виды заземления: TN-C и TN-S, TN-C-S, TT и IT

TN-C заземление было разработано и сконструировано в начале прошлого века в Германии. В данном виде заземления PE-проводник соединён с рабочим нулём в один провод. Основным недостатком TN-C заземления является возникновение большого линейного напряжения в случае обрыва нуля на корпусе электроприбора. Тем не менее, такой вид заземления можно до сих пор встретить в старых советских постройках.

TN-S заземление пришло на смену опасной системе TN-C в далеких 30-х годах прошлого столетия. В этой системе заземления защитный и рабочий ноль уже разделялись на подстанции, а заземлитель был вынесен в отдельную металлическую конструкцию из толстой арматуры. Вследствие этого, даже при разрыве рабочего нуля, не возникало сильного линейного напряжения, которое и стало основным недостатком TN-C заземления.

TN-C-S заземление представляет собой систему, в которой разделение рабочих и защитных нулей происходит непосредственно в самой линии. Однако такой вид заземления, точно так же, как и TN-C заземление имеет один и тот же существенный недостаток, связанный с линейным напряжением в случае обрыва нулевого провода.

TT заземление представляет собой систему, где непосредственно сама КТП имеет соединение с устройством заземления. В ней абсолютно все токопроводящие элементы имеют надежное соединение с заземлителями, которые отделены от заземлителей нейтрали трансформаторной подстанции.

IT заземление представляет собой систему заземления повышенной электробезопасности. В данном виде заземления нейтраль источника электроснабжения имеет собственную защиту, а токопроводящие элементы заземлены. Такая система заземления устанавливается там, где требуются высокие требования касательно электробезопасности установок.

Характеристики и параметры заземления

К каждому из вышеперечисленных видов заземления выдвигаются свои определенные требования, которые регламентируются соответствующими разделами ГОСТа.

Основными для всех систем заземления условиями работы, являются:

  1. Наличие установленного УЗО;
  2. Запрет подсоединения к коммуникациям;
  3. Использование только заземляющего контура для установки стационарных систем.

Как было сказано выше, основным параметром заземления, является его сопротивление. Чем больше напряжение, тем меньше должно быть сопротивление заземления. Так, например, для напряжения в сети 220 Вольт, нормальным сопротивлением заземления считается показатель в 8 Ом. В электрических сетях 380 Вольт, сопротивление заземления должно быть не более 4 Ом, а в сетях 660 Вольт, не более 2 Ом.

Не менее важным параметром заземления, считается и сечение проводников. Сечение алюминиевых и медных неизолированных заземляющих проводников в электроустановках до 1 кВт, должно составлять не менее 6 и 4 кв. мм. Для изолированных защитных проводников, сечение может быть уменьшено, до 1 и 2,5 кв. мм., соответственно.

Система IT

Схема заземления IТ

IT отличается изолированной нейтралью. Она не соединяется с землей, или же заземляется через специальное устройство, обладающее большим сопротивлением. Открытые токопроводящие детали электрических установок заземляются через отдельные контуры. Конструкция практически исключает недостатки в виде появления нежелательных вихревых токов либо магнитных полей.

Существует два вида схем IT. В стандартном варианте проводник N отсутствует. Во второй схеме он предусмотрен, а вместе с ним применяются устройства контроля изоляции. В итоге к потребителю может приходить три или четыре (3 фазы + рабочий ноль) проводника от трансформаторной подстанции.

Плюсы:

  • повышенная безопасность для потребителя;
  • максимальная защита оборудования;
  • простой монтаж;
  • надежная защита от межфазных замыканий при работе с большими токами.

Минусы:

сложная схема контроля токов утечки, требующая вмешательств потребителя.

IT используется в лабораториях, промышленных предприятиях, больницах.

Что еще входит в комплект?

Рассмотрим компоненты готовых комплектов заземления, представленных на рынке РФ. Про стержни много было сказано выше, поэтому поговорим об остальных комплектующих:

Для лучшего погружения в землю на конец первого стержня устанавливают стартовый наконечник. В российских комплектах он выполнен из черной стали (St), в немецких из тугоплавкого чугуна (TG/FT) или оцинкованной стали (St/FT).

У отечественных комплектов для соединения стержней на их соседние концы накручиваются муфты (выполняются из нержавеющей стали или латуни). Немецкие исключают использование этого элемента, поскольку соединяются в стык по принципу «папа – мама» (см. выше), за счет чего у них в месте соединения нет утолщения диаметра конструкции и как следствие получается более надежное соединение с хорошим электрическим контактом между соседними заземлителями.

Для передачи ударного усилия при монтаже у наших стержней в муфту с противоположной стороны вкручивается удароприемная головка (болт), а у немецких она просто надевается на конец стержня с накатной цапфой. Визуально это два разных элемента, у отечественных ударный болт выполнен из черной стали (St), а у импортных ударный наконечник из ковкого чугуна (TG/FT).

Для улучшения качества соединения элементов и лучшей проводимости тока комплекты поставляются с токопроводящей смазкой, консистенция которой варьируется от жидкого до пастообразного состояния. Она наносится в местах стыковки компонентов конструкции.

На последний (верхний) электрод одевается диагональный или крестовой зажим (соединитель), к нему же подключается заземляющий проводник (круглый пруток или полоса). Выполняется он из нержавеющей или оцинкованной стали, последнюю для лучшей коррозионной стойкости лучше использовать с ПВХ-покрытием.

Место соединения стержня и заземляющего проводника через зажим бинтуют антикоррозионной лентой.

Опционально модульно-штыревые комплекты поставляются с насадкой для перфоратора и заземляющим проводником, иногда еще и шиной заземления.

Рабочее заземление

В отличие от защитного заземления, используемого исключительно в целях безопасности людей, рабочее заземление предназначается для того, чтобы гарантировать нормальную работу электрических приборов и устройств.

Реализуется функциональное заземление самым непосредственным образом – через подсоединение металлических токопроводящих частей к так называемому «заземлителю». В качестве этой разновидности ЗУ допускается использовать подключенные к заземляющей конструкции молниеотводы, защищающие предприятия и другие объекты от грозы. Эти же устройства помогают уберечь действующее оборудование от наведенных (или индуцированных) ЭДС, представляющих ничуть не меньшую угрозу для него.

В ряде случаев функциональное заземление организуется для того, чтобы создать условия для срабатывания специальных приспособлений пробивного типа (предохранителей, резисторов и подобных им).

Хорошо усвоив, что называют рабочими заземлениями, пользователь сможет понять не только их отличие от защитного, но и то, что эффективность его действия зависит от параметров конструкции ЗУ. Под ним в первую очередь понимается сопротивление цепи стекания тока в землю, величина которого согласно требованиям ПУЭ не должна превышать нормируемого значения (25-30 Ом).

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

  • TN-C;
  • TN-S;
  • TNC-S;
  • TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

  • заземлитель средней точки, которая относится к источнику питания;
  • внешние проводящие части устройства;
  • проводник нейтрального типа;
  • совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

  • возрастает вероятность получения удара током;
  • возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
  • высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
  • такая система защищает только от короткого замыкания.

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

  1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
  2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

  • легкость монтажа;
  • низкая стоимость покупки и содержания системы;
  • высокая степень электробезопасности;
  • не требуется создание контура;
  • возможность использовать систему в качестве устройства от защиты утечки тока.

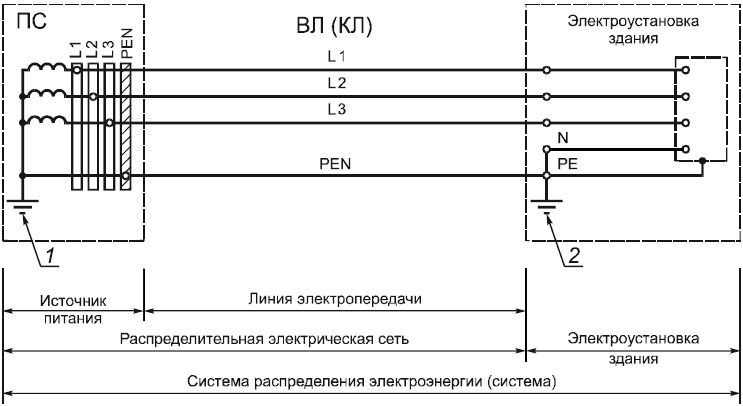

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

  • простое устройство защитного механизма от попадания молний;
  • наличие защиты от короткого замыкания.

Минусы использования:

  • слабый уровень защиты от сгорания нулевого проводника;
  • возможность появления фазного напряжения;
  • высокая стоимость монтажа и содержания;
  • напряжение не может быть отключено автоматикой;
  • отсутствует защита от тока на открытом воздухе.

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

  • 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
  • 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

  • высокий уровень устойчивости к деформации провода, ведущего к потребителю;
  • защита от КЗ;
  • возможность использования на электроустановках высокого напряжения.

Недостатки:

  • сложное устройство защиты от молний;
  • невозможность отследить фазы короткого замыкания электрической цепи.

Защита станков и электрооборудования в цехах

В соответствие с действующими правилами ПУЭ различные виды заземлений в электроустановках до 1000 Вольт отличают по принадлежности их к той или иной системе. А по типу заземляемых устройств различают следующие варианты:

  • Защита типового станочного оборудования.
  • Заземление электродвигателей и сварочных аппаратов.
  • Защита передвижных установок и эксплуатируемых электроприборов.

В этом разделе рассматривается первый пункт из перечня, касающийся станков и другого оборудования, устанавливаемого в заводских цехах.

Хорошо известно, что при работе на станочном оборудовании риск случайного попадания фазы на корпус достаточно велик. Чтобы правильно заземлить станок в цеху – потребуется разобраться со следующими моментами:

  1. Где проложен заземляющий контур в рабочей зоне.
  2. Какой толщины должна выбираться шина, применяемая для соединения корпуса станка с защитным контуром.
  3. В каком месте накладывается стационарное заземление.
  4. Какие заграждающие приспособления допускается использовать для ограничения доступа к опасным частям оборудования.

Рассмотрением всех этих вопросов должен заниматься цеховой электрик, который знаком с расположением элементов заземляющего хозяйства и полностью владеет информацией по порядку подсоединения корпуса станка к ЗУ. Он должен знать, в частности, что для заземления электрооборудования в его конструкции предусмотрена специальная точка, к которой подсоединяется заземляющая шина.

Что такое нейтраль?

Нейтраль — это нулевой защитный проводник, который соединяет между собой нейтрали электроустановок в трехфазных сетях электрического тока. Сфера использования — зануление электроустановок.

Понижающая подстанция, где находится трансформаторная установка, оснащена своим контуром заземления. Этот контур состоит из стальной шины и прутов, закопанных специальным образом в землю. К источникам потребления в электрощиток от подстанции проложен кабель, имеющий 4 жилы. Когда потребителю электроэнергии нужно питание от цепи трехфазного типа, то все 4 жилы должны быть подключены. Когда к жилам подключается разная нагрузка, в системе происходит смещение нейтрали, чтобы предотвратить это смещение, используется нулевой проводник. Он помогает симметрично распределить нагрузку на все фазы.

Заземляем сами

При прокладке заземляющего контура защиты в первую очередь необходимо выбрать тип схемы, по которой будут вестись работы. Опытные мастера рекомендуют выбирать схему типа TN-C-S. Её основное преимущество заключается в том, что оборудование имеет непосредственный контакт с землей. Контакт нейтрали и земли ведется одним проводником, а на входе в щиток разделяются на 2 отдельных. Данная схема обеспечивает надежную защиту, поэтому устанавливать УЗО нет необходимости, достаточно лишь простых автоматов. Однако согласно ПУЭ обязательно выполнить требования по механической защите общего контакта нейтрали и земли (PEN), а также создать дополнительное резервное заземление на опорах на расстоянии 200 м или 100 м.

Создать контур защитного заземления достаточно просто, если руководствоваться правилами перечисленными ниже. В первую очередь для создания контура необходимо выбрать схему защитного заземления, их существует несколько видов, самые надежные и удачные:

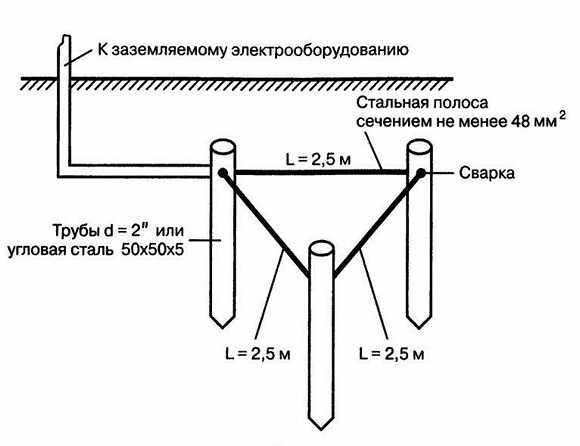

  • замкнутая (выполняется, как правило, по форме треугольника),
  • линейная.

В замкнутой схеме все заземляющие проводники вкопаны в землю, находятся на одной глубине и соединены между собой металлической перемычкой. Основное преимущество — работоспособность в случае разрыва (от коррозии или других воздействий) металлической перемычки.

В линейной же схеме проводники выстроены в одну линию и соединены перемычкой последовательно друг с другом. Данная схема чуть более проста в создании, но имеет недостаток — при повреждении перемычки из строя выходит вся система.

Создание контура заземления

Итак, для создания контура заземления нам понадобятся следующие инструменты и материалы:

  • Лопата.
  • Сварочный аппарат (обязателен).
  • Пила по металлу или болгарка.
  • Кувалда.
  • Пассатижи, гаечные ключи.
  • Металлический уголок/швеллер/П-образный профиль из нержавеющий стали длиной от двух метров (с площадью поперечного сечения ДО 150 мм²).
  • Металлические полоски длиной от 110 см, шириной 4 см, толщиной 4–5 мм.
  • Металлическая полоса необходимой длины (от места залегания до места контакта с домом), ширина 4 см, толщина 4–5 мм.
  • Крупные болты, гайки и шайбы (М8-М10).
  • Провод из меди с толщиной не менее 6 мм².

После того как все необходимое имеется в наличии можно приступать к монтажу защитного заземления. В первую очередь следует выбрать место, лучше всего выбрать такой участок земли, где редко находятся люди или животное, так как во время отвода электричества в почву может произойти поражение электрическим током. Лучше всего выбрать место на границе участка, на максимальном удалении от зоны постоянного посещения.

После чего необходимо выкопать узкую траншею глубиной 60–70 см от места контакта с домом до места отвода электричества. В месте отвода электричества необходимо выкопать соответствующую фигуру (в зависимости от выбранной схеме) со сторонами ~1.2 м между проводниками.

Затем в каждом углу фигуры (у нас это треугольник) — вкапываются металлические уголки в землю на глубину 2 м и больше. К торчащим концам вкопанных проводников привариваются заготовленные заранее металлические пластины, к одному концу которой приваривается полоса-проводник, идущая непосредственно к месту контакта заземления с домом.

В месте контакта заземления к этой пластине монтируется провод из меди, который уже выходит из под земли и выводится в электрощиток.

После выполнения этих работ траншеи обратно закапываются. На данном этапе работы по защитному заземлению можно считать законченными.

Требования, контроль, проверка

При обустройстве и эксплуатации систем заземления организации контроля их состояния уделяется повышенной внимание. Перед проведением этих мероприятий в первую очередь необходимо ознакомиться с содержанием терминов, используемых для описания процедур

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

  1. надежность контактов в местах сочленения элементов ЗУ;
  2. отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
  3. состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать нескольких единиц Ома.

Согласно требованиям ПУЭ действующие ЗУ должны проверяться не реже чем один раз в полгода (визуальный осмотр). Та же процедура, сопровождающаяся выборочным вскрытием земляного покрова в подозрительных местах, проводится не реже одного раза за 12 лет. При организации контроля исправности и надежности функционирования систем ЗУ также исходят из рекомендаций ПУЭ, определяющих какие напряжения не требуется применять при проверке сопротивления контура, а какие – можно.

Кроме того, типовые методики проводимых периодически контрольных обследований предполагают обязательное измерение сопротивления электрического контура, называемого «петлей фаза-нуль». Эта искусственно создаваемая система формируется путем замыкания отдельно взятого фазного провода на металлический корпус подключенной к действующей сети электроустановки.

По сути, такая петля образуется между фазной шиной и заземленным нулем, что и стало поводом для присвоения ей такого названия. Знание этого параметра позволяет точнее контролировать цепи заземления с целью обеспечения требуемой эффективности защиты (стекания аварийного тока в грунт). От величины сопротивления этого контура зависит безопасность обслуживающего персонала и работающих с бытовыми приборами людей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
