Шкаф управления насосами: виды, схемы подключения, обзор популярных моделей

Как выбрать шкаф управления насосами

Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование

Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:

1. Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
2. Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
3. Тип управления. Оно может быть ручным, автоматическим и дистанционным.
4. Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.

Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.

Шкаф управления одним насосом (ШУН-1)

Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент – контактор, софтстартер или преобразователь частоты. Логика работы самая простая – включить/отключить насос по сигналу или с кнопок “Пуск”, “Стоп”. ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.

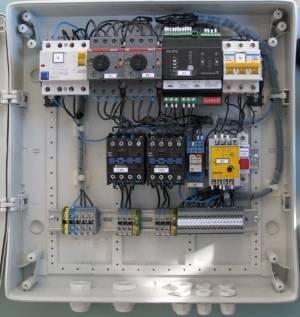

Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric	Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric	Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric

Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)

Если же требуется более сложная логика работы, или резервирование по насосам – используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).

Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.

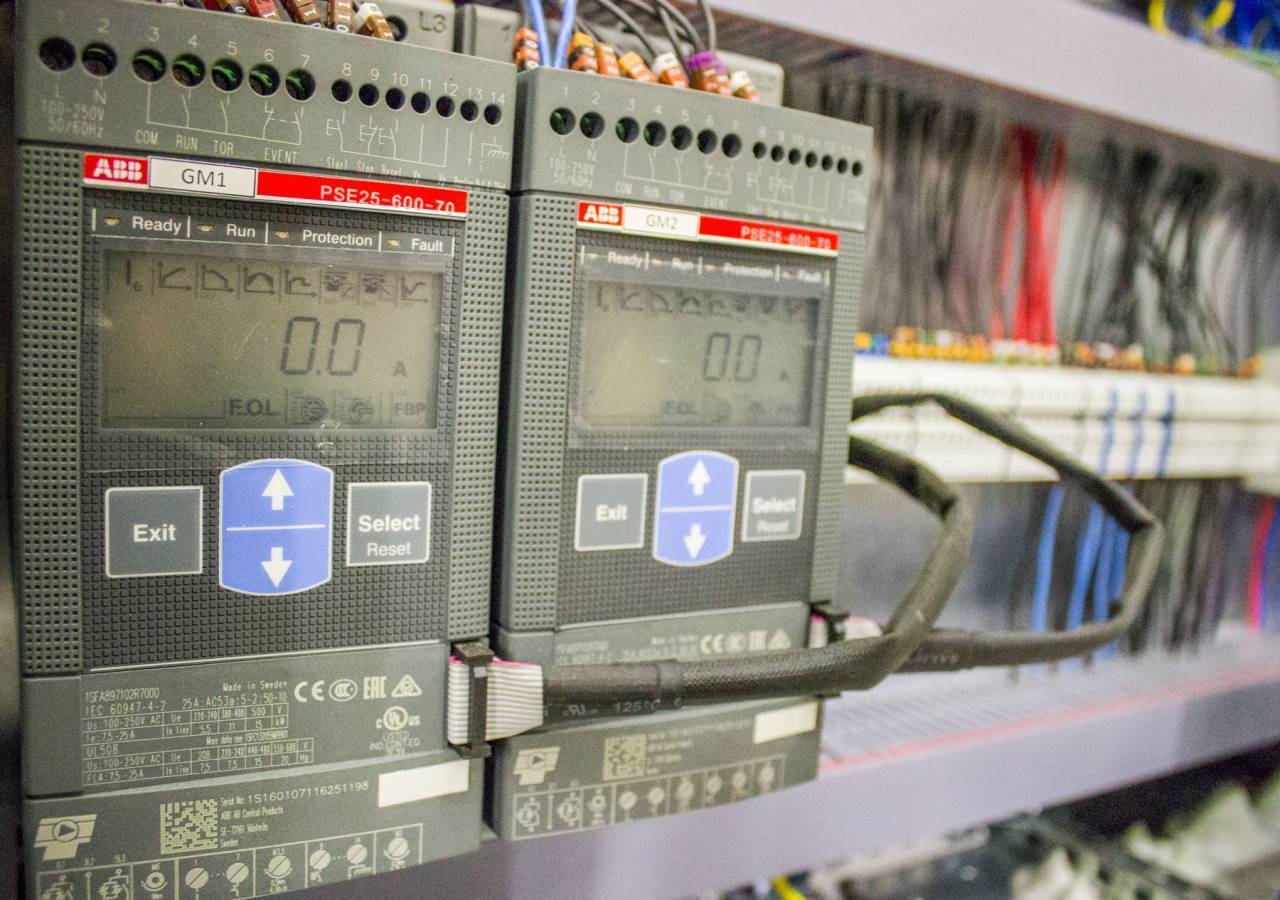

Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ	Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric	ШУДН – 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric

По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.

В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).

	Управление 1 насосом Поплавок №1-отключение насоса Поплавок №2-запуск насоса Поплавок №3-Перелив (сигнал в диспетчерский пункт)

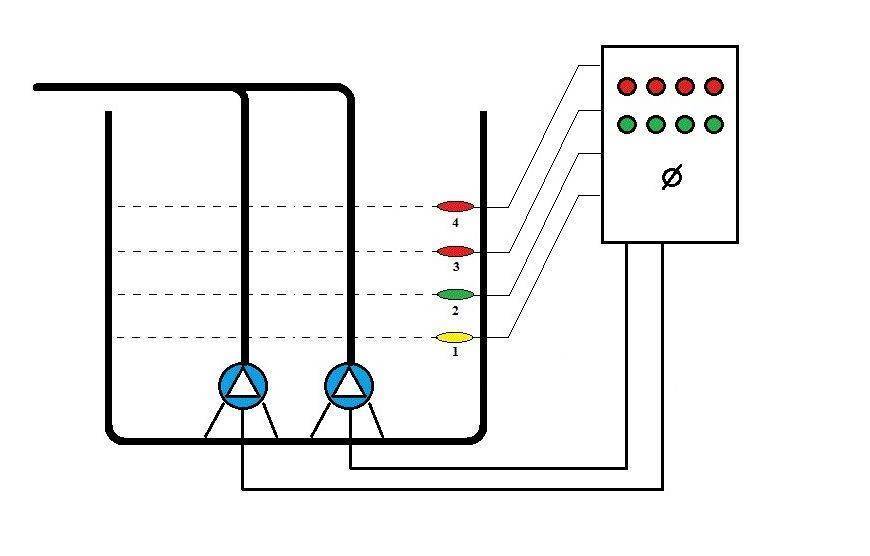

	Управление 2 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-Перелив (сигнал в диспетчерский пункт)

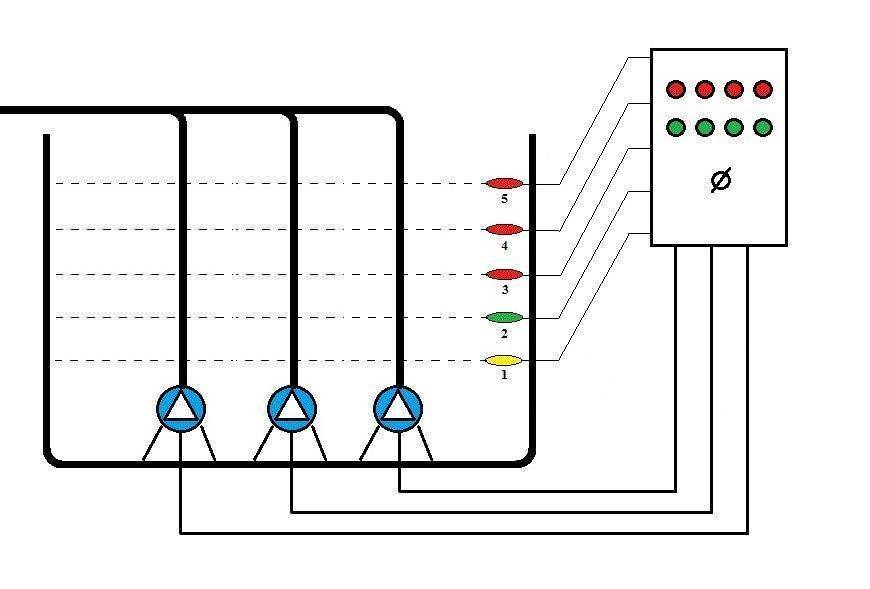

	Управление 3 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-запуск третьего насоса Поплавок №5-Перелив (сигнал в диспетчерский пункт)

Сертификаты соответствия на приборы управления насосными установками.

Насосные установки встречаются, сопровождающиеся двумя видами сертификатов.

Например, SK-FFS имеет сертификат, где написано, что

Установка пожаротушения Бустер ВатТ имеет сертификат, в котором написано такое:

Разница есть и вероятно она означает, что вторые насосные установки могут использоваться в качестве повысительных для противопожарного водопровода, но не для пожаротушения.

Мы уже рассматривали как должна работать насосная станция противопожарного водопровода.

Но вот есть такой ответ ФГБУ ВНИИПО МЧС России (о сертификации автоматики ВПВ):

Исходя из этого письма следует, что ТУ 3631-001-61565012-2011 – это филькина грамота. Как знать.

Информация необходимая для заказа шкафа управления

Для заказа шкафа управления необходимо по возможности предоставить следующую техническую документацию:

1. Заполненный опросный лист на систему электрообогрева.
2. Опросный лист на шкаф управления с указанием типа используемого корпуса, степени защиты IP, системы заземления, производителя комплектующих и другие технические требования.
3. При наличии проекта необходима проектная документация – однолинейная или принципиальная схема, спецификация комплектующих и т.д.

Наша компания осуществляет проектирование, комплектацию и сборку шкафов управления электрообогревом и другого щитового оборудования по техническому заданию Заказчика.

Сборка шкафов производится по стандартным схемам для данного оборудования, схемам Заказчика, а также индивидуальным схемам, выполненным для конкретного объекта.

В шкафы управления закладываются комплектующие известных мировых марок: ABB, Schneider Electric, Legrand, DEKraft, IEK, КЭАЗ, EKF и другие.

Заказчик получает вместе со шкафом управления полный комплект документации, включая компоновку шкафа, принципиальную схему, схему подключения к шкафу, спецификацию и паспорт на шкаф управления.

Все шкафы после сборки проходят испытания после сборки в соответствии с методиками тестирования.

Особенности консольного размещения вала

Консольное размещение вала дает возможность конструировать наиболее простые и функциональные изделия, в ходе работы которых вода проходит через входящее отверстие и попадает прямо на рабочее колесо. После этого жидкость выводится в спиралеобразный кожух, а затем под напором движется по водопроводу.

В подобных конструкциях применяются 2 разновидности опор:

1. Шариковая.
2. Устройства скользящего трения.

Модели консольного типа применяются в большинстве случаев для работы с чистой водой, всегда устанавливаются в горизонтальном положении. Входное отверстие для рабочей жидкости находится только с одного края. Устройство может нагнетать напор до 90 метров в высоту. Принцип функционирования изделий аналогичен другим центробежным насосам. Чтобы снизить осевое давление, устройство оснащается специальным уплотнителем, а также дополнительными отверстиями для разгрузки, размещенными на месте втулки колеса.

Принцип действия и основной функционал щитов управления насосами (ЩУН)

На объектах, требующих постоянного и бесперебойного водоснабжения, аварийная остановка насосного оборудования является нежелательным, а часто– недопустимым, сценарием. Поэтому для насосных групп ответственного назначения оптимальным решением является установка шкафов автоматического управления, которые решают ряд важных задач:

• Основная функция шкафовс различными схемамиавтоматики управления– организация работы дренажных, поверхностных, погружных, циркуляционных (сетевых), пожарных насосов.
• Защита двигателей от режимов перегруза, короткого замыкания, сухого хода, прекращения или резкого ухудшения качества электропитания.
• Для моделей, в которых предусмотрена функция частотного регулирования,– поддержание постоянных величин подачи и напора для создания требуемого режима. Для каждой группы агрегатовпредусмотрен отдельный регулятор. Преимуществом установки системы частотного регулирования является экономия электроэнергии, поскольку в ситуациях, когда не требуется работа оборудования на полной мощности, происходит автоматическое снижение загрузки.
• Регистрация сбоев, а во время аварийной ситуации – срабатывание звукового и светового сигналов.

Типовой состав шкафа управления электрообогревом

Шкаф управления состоит из следующих основных элементов:

1. Вводной автомат – для включения/отключения шкафа управления от сети и защиты от токов короткого замыкания в нагрузке или внутри самого шкафа.
2. Автомат управления – для включения/отключения цепей управления элементов шкафа и защиты от токов короткого замыкания в цепи управления.
3. Дифференциальные автоматы – для отключения нагрузки (нагревательных секций) при возникновении в ней токов короткого замыкания и токов утечки. Устанавливаются на каждую линию электрообогрева.
4. Силовые контакторы, пускатели, реле и т.д. – для коммутации силовой нагрузки.
5. Лампы сигнализации «Сеть», «Обогрев», «Авария», «Перегрев» и т.д. — для индикации работы шкафа управления. Индикация «Обогрев» и «Авария» осуществляется для каждой линии электрообогрева.
6. Переключатели и кнопки — для выбора режима работы шкафа управления.
7. Терморегуляторы и микроконтроллеры – для управления работой шкафа в автоматическом режиме по заданному алгоритму.
8. Дополнительное оборудование.
9. Элементы АСУТП (ПЛК, графические панели, интерфейсные модули и т.д.) для организации дистанционного контроля и управления технологическим процессом. Данные элементы устанавливаются по согласованию с Заказчиком.

Для чего предназначено устройство

Шкаф для управления насосами представляются в качестве обязательного элемента для автономной подачи воды. Насос, опущенный в скважину, требует управления и контроля на расстоянии. Если этого не будет, насос быстро перегорит.

Задачи, которые решаются при помощи шкафа управляющем насосом:

• Как для любого устройства, для шкафа управления насосом требуется управление. Оно может быть как ручное, так и в автоматическом режиме. Его используют для того, что бы сократить потребление насосом электроэнергии, а так же для защиты двигателя от недопустимых или нежелательных рабочих режимов. Все это продлевает жизнь устройства.
• Он занимается отслеживанием параметров эксплуатации: давление в трубах, температура воды, уровень вод в скважине. От этих напрямую зависит способность к работе насоса.
• Это устройство, которое управляет насосами, оптимизирует данные даваемого на клеммы двигателя насоса. А так же производит регулирование частот вращения вала устройства. Производит он это как на старте, так и при остановке аппарата. Управление шкафом может быть одного или нескольких насосов.

Если планируется использовать управляющий шкаф для более, чем одного насоса, то его функции несколько расширяются. А точнее, расширяется количество его комплектующих. Увеличивается количество опций:

• Контроль за периодичностью работы устройства. Тогда управление происходит переменно, то одним, то вторым насосом. Это предотвращает преждевременный износ частей используемых устройств. Таким образом, время службу оборудования увеличится в два раза.
• Контроль за непрерывностью работы насосов. Это значит, что если один из устройств выйдет из строя, то его заменит другой (резервный).
• Контроль за уровнем работоспособности. К этому устройству можно подключить разнообразные аппараты. Это означает, что для управления и контроля пожарным насосом или дренажным насосом не потребуется разные устройства. В данном случае все функции совмещены. Такое устройство наделено специальными блоками для управления и синхронизации.

Зачем нужен контрольно-распределительный блок

Контрольно-распределительный блок, что понятно из его названия, решает две задачи:

• контролирует объемы воздуха, который подается в систему;
• регулирует параметры включения двигателя компрессорной установки, его стабильной работы.

Визуально блок с регулятором похож на вентиль, открывающий или перекрывающий отверстие входа в трубу до заданных отметок. Это позволяет регулировать объемы поступления воздуха внутрь системы, параметры давления. Вентиль вращают в левую и правую сторону, изменяя таким образом подачу воздушных масс.

Вес блока составляет от 250 до 350 г с учетом модели оборудования. Стоит устройство недорого, а его роль в работе компрессора неоценима

Поэтому качеству, состоянию блока необходимо уделять особое внимание

Шкаф управления для дренажных, канализационных насосов и систем наполнения

В состав шкафа управления входят: светосигнализация, управляющие органы и система автоматики, автоматы защиты двигателя с возможностью регулировки уставки теплового реле, контроль фаз, мягкие пускатели GRANCONTROLсерии 3P или MSF фирмы Emotron (для серии с мягкими пускателями).

Управление осуществляется от поплавков (не входят в комплект поставки ШУ): 1 насос — 3 шт., 2 насоса — 4 шт., 3 насоса — 5 шт.

Принцип работы шкафа управления в режиме «Дренаж»

Принцип работы шкафа управления в режиме «Наполнение»

Шкаф управления обеспечивает:

• Комплексную защиту питающих цепей и электродвигателей;

• Выбор режимов управления: автоматический или ручной;

• Автоматическое управление электродвигателями по сигналам от поплавковых выключателей, электродов или по иным внешним релейным сигналам управления;

• Автоматическое отключение электродвигателей при наличии сигнала внешней ошибки (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии;

• Автоматическое отключение электродвигателей при коротком замыкании или срабатывании теплового реле, встроенного в автомат защиты двигателя;

• Автоматическое отключение электродвигателей при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз и автоматическое включение при ее появлении;

• Визуальное отображение рабочего или аварийного состояния каждого электродвигателя;

• Дистанционную передачу сигнала аварии каждого электродвигателя (беспотенциальные контакты);

• Возможен выбор количества основных/резервных насосов с помощью настроек логического модуля внутри шкафа;

• Периодическую смену функций электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса (только для шкафов на два или более электродвигателей);

• Плавный пуск и останов насосов для серии шкафов с Мягкими пускателями;

• Пробный пуск каждого насоса при простое для защиты от заклинивания;

• Автоматическое переключение ввода питания с основного на резервный при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз основного ввода и обратное переключение при восстановлении питания (только для модификации УБ);

• Выбор основного ввода питания принудительно с помощью переключения «Выбор основного ввода» (только для модификации УБ);

• Защита корпуса IP54.

Маркировка шкафа управления дренажных и канализационных насосов:

Скачать электрическую схему подключения шкафа управления ГРАНТОР для 2-х насосов дренажа, канализации и наполнения, 59 Kb

Скачать все электрические схемы ГРАНТОР и посмотреть выборочный прайс можно на главной странице раздела Шкафы управления для насосов, вентиляторов и задвижек

Финализация проекта электрощита

Завершающий этап. Разрабатывается пояснительная записка к проекту электрощита. В ней приводятся основные данные проекта, необходимые пояснения и рекомендации, даются условные обозначения, приводится описание работы разработанной схемы щита.

Все, разработанные ранее документы проекта электрического щита при необходимости проходят окончательную коррекцию, готовятся к печати, либо отправке заказчику в электронном виде.

Проект и схемы электрощита готовы, можно приступать к сборке!

️Мои проекты ориентированы на самостоятельную сборку электрощитов малознакомыми с электрикой людьми, они максимально информативны, наглядны и понятны. Такой подход выверен годами.

Вы получите грамотное, безопасное и сбалансированное решение!

Типовая комплектация

Шкаф управления погружным насосом любого типа – дренажным, пожарным, водопроводным – состоит из следующих элементов:

Шкаф управления 2-мя канализационными (дренажными) насосами

• Корпуса – стандартной металлической коробки, рассчитанной на монтаж электротехнического оборудования.
• Лицевой панели – она создается  на базе крышки (дверцы) корпуса, в которую встроили кнопки «Пуск» и «Стоп».  Кроме того, на лицевой стороне находятся индикаторы работы (насосов и датчиков) и  реле переключения между ручным и автоматическим режимом работы.
• Блока контроля фаз – его подключают у «входа» в аппаратную часть шкафа. Он состоит из трех датчиков, отслеживающих нагрузку на фазах.
• Контактора – переключателя подающего энергию на клеммы насоса и отключающего агрегат от электросети.
• Предохранителя – особого реле с плавким элементом, нивелирующего последствия короткого замыкания. В случае замыкания или «пробоя»  сгорит плавкий элемент, а не содержимое шкафа и обмотка двигателя.
• Управляющего блока – он контролирует режимы работы насоса. Причем обязательными элементами этого блока являются: датчик отключения насоса, датчик включения насоса, датчик переполнения. Причем выходы (клеммы) датчиков вводятся и в скважину, и в гидробак. Ведь именно блок управления контролирует работу контактора включающего и выключающего насос. Причем при переполнении бака или снижении уровня воды в скважине насос выключается, а при уменьшении уровня воды в баке – включается. Впрочем, В итоге, эти блоки автоматизируют работу всей автономной системы водоснабжения.  И по этой схеме автоматизации работает и шкаф управления дренажным насосом, и шкаф управления работой водопроводного агрегата. Ведь роль бака в дренажной системе играет тот же септик или сливной колодец.
• Частотного преобразователя – он управляет оборотами вала асинхронного электродвигателя, наращивая или сбрасывая частоту вращения в момент старта или остановки агрегата.
• Датчиков температуры и давления – они подключаются к контактору и пресекают попытку запуска агрегата в недопустимых условиями эксплуатации случаях (при повышенном давлении или обледенении трубы)

Подобная схема комплектации шкафов управления принята за основу большинством производителей такого оборудования. Однако каждая компания стремится внедрить  в типовую схему свое конструкционное решение, повышающее конкурентоспособность продукта.

Шкаф управления канализационными и дренажными насосами Grundfos LC LCD 108

Так, шкаф управления насосами Grundfos оборудован датчиками управления частотой вращения вала – своеобразной коробкой скоростей, предполагающей выбор одного из режимов эксплуатации, в том числе и малошумного «ночного».  Кроме того, в шкафах Grundfos есть особые блоки – термореле, с помощью которых контролируют и температуру потока внутри трубы, что очень востребовано в системах отопления.  А некоторые модели шкафов Grundfos управляются дистанционно, в том числе и с помощью сети Интернет.

В свою очередь шкаф управления насосами Wilo также комплектуется современными блоками дистанционного управления. Однако, кроме этой опции в шкафах Wilo есть и совершенно особые реле управления, с помощью которых можно «запрограммировать» работу всей системы с 24-часовым циклом. Кроме того, продукция от Wilo славится своими частотными регуляторами, позволяющими снизить энергопотребление напорного оборудования.

Подобных блоков, согласованных и одобренных  всеми контролирующими инстанциями федерального уровня нет ни в одном устройстве управления работой насосов.

https://youtube.com/watch?v=LDqLY7YyIbY

Техническая поддержка и сервисное обслуживание

Некоторые компании по производству шкафов управления заявляют, что технического обслуживания не требуется. Это действительно так, однако необходима регулярная проверка блока управления эксплуатирующей организацией. Существует периодичность, установленная производителем, и для правильной работы всех устройств ее необходимо придерживаться в обязательном порядке.

Перед осмотром или заменой каких-либо деталей необходимо отключить напряжение и заблокировать оборудование от повторного включения. Самостоятельно можно проверить надежность соединений. Список потенциальных неисправностей, как и возможные способы их устранения, обычно также указывается производителем.

Шкаф управления скважинным или погружным насосом с частотным преобразователем для применения в производственных котельных, коммунальных службах или частных домах, выполненный на заказ по индивидуальному ТЗ

Например, простейшая неисправность – не загорается лампочка, сигнализирующая о подключении системы к электрическому кабелю. Возможны три причины: отсутствует напряжение в сети, сломался автоматический выключатель или перегорела лампа. Соответственно, решением проблемы будет подача напряжения, замена выключателя или лампы.

Если возникла неисправность, которую самостоятельно не устранить, необходимо обратиться к специалистам в сервисный центр.

Чем продиктовано требование?

Всё достаточно просто. При работе небольшого агрегата, который отвечает за какую-либо одну функцию, требования к самому качеству работы двигателя могут быть не так высоки. Но если электродвигатель трудится в системе гидроустановки или системе автономного отопления большого многоэтажного дома, то к стабильности и равномерности работы насоса предъявлены особые требования.

Рассмотрим работу насосной станции на базе примера силовой гидроустановки системы отопления многоэтажки.

Как известно, новейшие системы отопления высотных зданий построены на базе двухконтурных систем. Это означает, что горячая вода, подаваемая в техническое помещение дома, не прогоняется через все этажи, а поступает в первичный контур системы теплообменника. А вот та вода, которая содержится во вторичном контуре, при помощи насосной станции прогоняется по всем этажам.

Если за давление и аквапоток в первичном контуре отвечает поставщик тепла, то за второй контур отвечает насос. Посему, к поддержанию одинакового и равномерного давления в системе предъявляются высокие требования. Если насос будет работать не равномерно и тем более, допускать резкие пуски, то будет возникать сильный гидроудар в системе, что может привести к разрыву тепловой магистрали или срыву кранов.

Вот тут-то на помощь приходит шкаф управления гидронасосом на базе частотника. Именно он обеспечивает плавное и своевременное регулирование оборотов электрического двигателя, что в свою очередь, позволяет вовремя выравнивать давление в системе. При падении давления обороты электромотора повышаются пропорционально величине падения давления, а при стабилизации давления, обороты падают до установленного номинала.

Система работает автоматически за счёт работы датчиков давления и частотного преобразователя с программируемым управлением.

Помимо всего прочего, если электромотор используется в системе водоснабжения или работает с иной токопроводящей жидкостью, то шкаф в обязательном порядке оборудуется автоматами отключения питания и системой УЗО. Таким образом, этот агрегат становится абсолютно безопасным для человека.

Частный дом

В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:

В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант.

Схема распределительно щита частного дома на 380 В, с использованием УЗО:

К этой электросхеме хотелось бы добавить небольшое описание:

1. Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража .
2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме.

Здравствуйте. Хочу провести электрика в доме на даче. На столбе весит расп.щит с опломбированным автоматом на 25 А, потом щетчик и снова автомат на 25 А. Хочу завести свет в дом и собрать щиток. Но вот теперь не знаю какие автоматы и УЗО на входе ставить в щитке в доме. У вас автомат на 40 А и УЗО на 40 А и 30 ма. Как будет это сочетаться с моими автоматами на 25А. И какой провод использовать, ВВГ 3×4 или 3×6?

Здравствуйте! Ставить автоматы в доме номиналом больше 25 ампер неимеет смысла,кабель ВВГ 3*4 с хорошим запасом, его и ставьте.

На одной из ваших схем, после счетчика стоит узо-д. На 20 ампер. Если я правильно понимаю Д это категория узо. Данная категория используется для заводов, цехов и т.д. для квартир она не рекамендуется. так как эта категория. Предназначена для больших токовых нагрузок в пиковый момент, тоесть. При запуске двигателей. До их нормальной работы. Так как при запуске двигатель потребляет в несколько раз больше силы тока нежели при его нормальной раблте

Устройство герконового переключателя

Основной исполнительный элемент герконового датчика – герконовый выключатель. Устройство представляет собой маленький стеклянный баллон, наполненный инертным газом или с откачанным воздухом. Газ или вакуум препятствуют образованию искр и окислению контактной группы. Внутри колбы находятся замкнутые контакты из ферромагнитного сплава прямоугольного сечения (пермаллоевая проволока) с золотым или серебряным напылением. При попадании в магнитный поток контакты герконового переключателя намагничиваются и отталкиваются друг от друга – происходит размыкание цепи, по которой течет электрический ток.

Рис. 4 Внешний вид герконовых переключателей

Самые распространенное виды герконовых выключателей действует на замыкание, то есть при намагничивании их контакты соединяются друг с другом и электрическая цепь замыкается. Герконовые переключатели могут иметь два вывода для замыкания размыкания цепи или три, если работают с переключением цепей электрического тока. Низковольтная схема, коммутирующая электропитание насоса, обычно помещается в шкаф управления.

Параметры, на основании которых делается выбор

Щит автоматического управления разнотипными насосами подбирается, исходя из тех задач, которые планируется решать с помощью оборудования данного вида. Но кроме целевого назначения ШУ важны и прочие критерии:

Количество подключаемых насосов;
Удавления, при котором будет выполняться включение и отключение установки;
Присутствие щадящих условий для работы электродвигателя («плавный пуск» и остановка);
Щит автоматического управления разнотипными насосами должен быть оснащен элементами защиты от перегрузок и короткого замыкания;
Электрические параметры (напряжение питания, частота), причем важно обратить внимание на диапазон значений допустимых колебаний;
Способ запуска (прямой в этом случае не указывается);
Количество вводов;
Мощность двигателей агрегатов.

Сложность такого оборудования определяется количеством подключаемых насосов. Мощность двигателей может очень сильно варьироваться: начиная от 0,75 кВт и заканчивая 315 кВт. А шкафы автоматического управления разнотипными насосами с частотными преобразователями должны обеспечивать бесперебойную попеременную работу агрегатов, чтобы давление в системе поддерживалось на достаточном уровне.

Сравнение характеристик моделей Грандфос и «Малыш»

Стоимость подобного оборудования, равно как и прочей техники, зависит от сложности конструкции, количества функций и возможностей, что напрямую определяется составом аппаратуры. ШУ для контроля работы насосных станций обойдутся заметно дороже, чем блок автоматики одним насосом.

Смотрим видео, преимущества продукции Grundfos:

Модель ШУ Грантор

Например, исполнение, предназначенное для подключения 1 насоса. Эта модель однофазная, конструкцией предусмотрен пусковой конденсатор и поплавковый выключатель. Степень защиты корпуса IP54. Цена этого ШУ – 16 300 руб. Более дорогостоящие шкафы управления насосами Grundfos, предлагаемые за 450 000 руб., созданы для подключения трех агрегатов.

Степень защиты IP54. Есть исполнения и для установки на улице (IP55). Для сравнения, блок автоматики для подключения насоса марки Малыш обойдется всего в 1 000 руб. Несмотря на низкую стоимость такой аппарат весьма функционален для ряда своих задач. Работает при мощности 1,5 кВт и токе нагрузки 10 А. Производительность 100 л/мин.

Монтажные работы

Подключение этого вида оборудования должно выполняться работниками со специальным допуском к электроустановкам. Для удобства монтажа в шкафу предусмотрены отверстия на верхней или нижней панели, что определяется схемой подключения, особенностями обслуживаемой системы и конфигурацией объекта, где будет устанавливаться оборудование.

Таким образом, принцип, по которому осуществляется управление электрическим насосом марки Малыш и группы насосных агрегатов, сходен и заключается в реагировании оборудования на изменение значений основных рабочих параметров (давление и температура, электрические параметры). Чем больше можно подключить насосов, тем более дорогостоящим будет ШУ.
