Разметка и земляные работы
При подготовке котлована под выгребную яму необходимо соблюдать и учитывать следующие правила и рекомендации:
- Разметка выполняется согласно плана привязки выгреба к строениям на участке.
- Диаметр ямы должен превышать диаметр бетонных колец, покрышек или бочки на 300-400 мм, чтобы стенки не создавали помех при монтаже.
- Глубина котлована должна превышать высоту колец на 200-300 мм, которые потребуются для создания песчано-гравийной подушки.
- Если монтируется нефильтрующий колодец из бетонных колец, на дне заливают монолитную плиту или же укладывают готовые плиты, после чего стыки между ними тщательно герметизируются. Ставить кольца в колодец можно после полного набора прочности бетонного основания.
Материалы для негерметичного выгреба
Материалами для негерметичного канализационного колодца могут служить бетон и изделия, изготовленные из него, дерево, пластик, старые автопокрышки, кирпич и пр.
Кладка кирпичного выгреба занимает много времени и выходит недешево. Такой вариант можно рассмотреть, если хозяин участка имеет в своем распоряжении нужное количество материала, который не планируется использовать на другие нужды.
Конечно, красота кладки стенок ямы особого значения не имеет, но полностью бракованный кирпич использовать все же не стоит. Ведь кладка будет работать в условиях агрессивной среды стоков, оказывающих на стенки разрушительное действие.
Вместо кирпича годятся газосиликатные блоки. Они по размерам больше, поэтому работу можно будет выполнить быстрее.
Дерево по той же причине является не лучшим выбором для строительства фильтрующего колодца. Дощатый выгреб придется ремонтировать ежегодно.
Конструкция из монолитного бетона отличается высокой надежностью. Для ее создания на начальном этапе потребуется опалубка и арматура. В основании монолитного колодца оставляют свободную полость для устройства донного фильтра из песка и щебня.
Наиболее популярным материалом для выгреба являются заводские бетонные кольца. Но они должны быть качественными. Сколы и трещины на таких изделиях неприемлемы. Если в выгребной яме из бетонных колец без дна запланированы проницаемые стенки, можно взять перфорированные изделия. Такие бетонные кольца тоже поступают в продажу.
Пластиковые резервуары обычно используют для установки герметичных сливных ям. Однако если изготовить в такой емкости отверстие для фильтра, ее можно потом использовать в качестве технического колодца без дна. В связи с тем, что пластик большим весом не отличается, установленную емкость рекомендуется утяжелить либо прикрепить к якорю — бетонной заготовке. Тогда зимой пустой резервуар не вытеснит наружу промерзший грунт, а весной он не всплывет в паводок.
Совсем простой вариант — это колодец из старых автопокрышек. Для его сооружения потребуется выкопать яму нужного размера и уложить в нее стопкой отработанные шины. Они предохранят земляную выемку от обрушения, а наружный грунт — от проникновения в него сточной воды. Покрышки нужно соединить скобами между собой. Стыки между изделиями заделываются сантехническим герметиком. На дне полученного колодца следует изготовить песчано-щебеночный фильтр. Сама по себе работа несложная, но необходимо знать о небольшом сроке службы такой ямы и ее высокой проницаемости.
Какие материалы используются?
Для обустройства ямы с отходами применяются различные материалы:
- Кирпич, бетонные блоки и камень. Выгребная яма из кирпича своими руками строится относительно редко. Это связано с тем, что сама по себе укладка кирпича – очень длительный и трудоёмкий процесс. Да и не каждый человек обладает хотя бы минимальными навыками каменщика.
- Железобетонные кольца. Достаточно распространённый вариант строительства.
- Бочки из металла, пластика. С одной стороны, они легко и быстро устанавливаются, но с другой – имеют относительно небольшой объём порядка 200 литров. Для 1-2 человек его может и хватит, для большой семьи уже маловато. Пластиковый вариант востребован больше, потому что он не боится ржавчины.
Яма выложенная кирпичом
Яма из бетонных колец – подробная схема, устройство
Преимущества выгребных ям из бетонных колец очевидны:
- Долговечность. Конструкция может простоять до 100 лет.
- Устойчивость. Под воздействием процессов брожения и гниения бетон не разрушается.
- Простота установки. Существенно сокращает временные затраты.
- Эффективность. Загрязнения никогда не попадут в находящуюся по соседству почву и грунтовые воды.
Благодаря тому, что бетонные кольца так популярны и обладают множеством полезных качеств, мы рассмотрим их применение в обустройстве канализации. Внутри бетона находится армированная сетка, повышающая прочность конструкции. Вода сквозь бетон никогда не проникнет – разве что в районе стыка бетонных колец. Эти места рекомендуется обработать цементом с водоотталкивающими свойствами.
- Перед установкой колец дно ямы засыпается щебнем и песком. Затем устанавливается каркас из арматуры, выполняется заливка бетона минимум на 20 см. Это необходимо, чтобы исключить попадание нечистот в грунтовые воды.
- Процесс можно ускорить, купив готовое днище. Обычно они продаются на тех же заводах, что и бетонные кольца. Стоимость вырастет, зато время существенно сократится.
- Кольца опускаются с помощью крана из-за непомерного веса изделий. Как только первое кольцо было опущено в яму, нужно тут же сделать герметизацию на стыке с дном. Например, с помощью жидкого стекла, небольшое количество которого добавляется в цементный раствор. Не поленитесь обработать швы внутри и снаружи. Это укрепит вашу уверенность в том, что стоки не окажутся за пределами бетонного кольца.
- После опускания второго элемента стыки обрабатываются таким же образом. На завершающем этапе вы устанавливаете крышку, оснащённую люком, металлическими крючками и вентиляционными отверстиями.
Яма из бетонных колец
Герметичная яма – подробная схема, устройство
- Небольшой вес.
- Простой монтаж.
- 100% герметичность.
Широкий ассортимент пластиковых емкостей для канализации. Их можно приобрести в строительном магазине
Выгребная яма из пластика требует минимальных трудовых затрат. Достаточно вырыть яму нужной формы и объёма, а затем поместить в неё бак. Бетонная подушка засыпается песком, пластиковая ёмкость опускается в ямы. После подсоединения сточных труб яма засыпается смесью бетона и песка в соотношении 1:5, а затем обычной почвой. Она полностью готова к эксплуатации.
Слой дёрна, который был снят с земли в процессе подготовки к работе, не выбрасывают, а снова укладывают на место. Через какое-то время он быстро зарастёт, и следы проведения каких-то действий останутся почти незаметными.
Резиновые покрышки для выгребной ямы – дешево и сердито
Выгребная яма из покрышек – достойная альтернатива первым двум вариантам, описанным выше. Практически в каждом хозяйстве есть ненужные покрышки, которые давно отжили своё. Не спешите их выбрасывать – вы можете соорудить великолепную выгребную яму.
Резиновые колеса используются как основа. Вы укладываете их по такому же принципу, как бетонные кольца. Для фиксации используются хомуты, а для герметизации – специальный водостойкий клей. Легкость, быстрый монтаж, невысокая стоимость (а иногда вообще бесплатно) – именно такими «козырями» обладает выгребная яма из покрышек. Единственный недостаток заключается в том, что дно в такой яме в большинстве случаев не делается. Следовательно, грунтовые воды все-таки подвержены риску загрязнения.
Яма из покрышек б/у
Выбор места для ямы под туалет на даче
Чтобы сделать выгребной туалет на даче, нужно выбрать оптимальное место расположения на приусадебном участке.
Основные санитарные нормы, которые регламентируют расположение выгребной ямы уличного туалета на даче:
- Яма должна быть минимум в 12 м от жилого дома.
- Туалетная яма должна быть отдалена от деревьев в 4 м, от кустарников в 2 м.
- Расстояние от ямы до забора не менее 1 м.
- Яма находится от любого источника воды далее 30 м. Строительство ямы без дна вблизи водоемов запрещено.
- До хозяйственных построек на участке расстояние должно быть не меньше 4 м.
Такие жесткие требования к размещению выгребной ямы на даче связаны с тем, что отходы напрямую контактируют с почвой, что может повлечь распространение тяжелых заболеваний.
Помимо соблюдения основных положений СНиП, учитывают требования к своему и соседскому участку.
https://youtube.com/watch?v=HL2JzcxyptY
Выбирая место для копания ямы под туалет на даче своими руками, учитывают направление ветра. Нужно понаблюдать, в каком направлении чаще дует сильный ветер, расположить резервуар так, чтобы запах от ямы не шел к жилым строениям и веранде.
Обязательно предусматривают доступ ассенизаторской машины к туалету, если яма предполагается такой, что для ее очистки требуется спецтехника. По габаритам к туалету должна пройти сама машина, а шланг для выкачки мог свободно развернуться.
Сколько стоит яма из бетонных колец?
Выгребная яма из бетонных колец прослужит долго, более 50 лет. Для семьи из 4 человек потребуется установить 2 камеры. В одной ёмкости сделать накопитель и перелив не получится. Если устанавливать выгребную яму из бетонных колец, придётся использовать тяжёлую строительную технику:
- услуги строителей обойдутся около 10-15 тыс. рублей, вместе с доставкой и установкой ЖБИ;
- для накопителя и для переливного колодца потребуется 4-6 колец. В среднем они стоят около 10-11 тыс;
- потребуется бетон для заливки дна. На него уйдёт около 4 тыс. Если заливать основание сливной ямы цементно-песчаной смесью, то стоимость заливки будет дешевле на 1-2 тысячу;
- строительный раствор понадобится и для отделки швов между кольцами;
- для утепления ямы и для засыпки пространства между стенками котлована и кольцами закупают щебень, песок, геотекстиль. На материалы уйдёт до 5 тыс;
- установка ямы и переливного колодца из ЖБИ обойдётся в 60-70 тыс. вместе с материалом.
Сооружения из бетонных колец будут дорогими. Сэкономить при строительстве можно только на земляных работах, на выкапывании котлованов и траншей для прокладки труб. Без строительной техники на это уйдёт много времени.
Основные типы сливных ям
- 1 Основные типы сливных ям
- 2 Материалы для обустройства сливной ямы для бани
- 2.1 Сливная яма из бочек
- 2.2 Кирпичная сливная яма
- 2.3 Сливная дренажная яма из бетонных колец
- 2.4 Яма из старых автомобильных покрышек
- 3 Как самостоятельно оборудовать сливную яму для бани
- 3.1 Обследование грунта на месте планируемой сливной ямы
- 3.2 Некоторые рекомендации по обустройству сливной ямы
- 3.3 Обустройство сливной дренажной ямы – пошагово
- 3.3.1 Обычная дренажная яма
- 3.3.2 Яма по принципу двухкамерного септика с выводом на фильтрационное поле
- 3.3.3 Видео: Как самому, с минимальными затратами, сделать слив для бани.
Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.
Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.
Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.
Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.
Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираются сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.
При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники
Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.
В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.
Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия
Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.
Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.
В любом из вариантов первая камера имеет чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекает в следующий отсек, который уже организован по принципу дренажного колодца. Вода проходят через дренаж, доочищается и впитывается в грунт.
Примерная схема устройства простейшего септика
Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.
Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.
Что важно знать о конструкции и правилах оборудования септика?
Септик представляет собой уже довольно сложное инженерное сооружение, создание которого должно подчинятся определённым правилам. Нередко хозяева домов предпочитают установку готовой системы заводского производства
Каковы правила обустройства такого очистного сооружения, и на что обращать особое внимание при выборе септика – читайте в специальной публикации нашего портала
Анализ местности и разметка ямы
Как выше упоминалось, при небольших размерах загородного участка и его плотной застройке, было решено изготавливать сливную яму на месте, где до этого росли цветы. Именно сад попал под раздачу. Но, все это временно, ведь позже плодородный слой грунта будет восстановлен, и цветы займут свое почетное место поверх сливной ямы. На этой территории не было ни одного дерева, которое бы нам мешало.
Короче говоря, самое подходящее место выбрано, теперь осталось определиться с формой и размерами сливной ямы. Также, на месте новой сливной ямы проходит канализационная труба к старой яме. Это очень удобно, ведь не придется заново прокладывать трубы.
Делать сливную яму на даче своими руками – дело не хитрое. Для начала необходимо определиться с размерами. В нашем случае было решено сделать канализацию на 27 кубов. Соответственно, размеры сливной ямы у нас получились 3х3х3 метра. Грунтовые воды находятся на глубине 14 метров, поэтому никакого риска нет.
Был еще один вариант сделать круглую сливную яму из бетонных колец, но у нас осталось очень много б/у кирпича, и было решено выкладывать стены квадратной ямы именно этим строительным материалом. Так вот, сделали разметку, убрали все лишние растения с зоны поражения, и приступили к самому главному – изготовление канализации в частном доме своими руками.
Как выложить сливную яму?
Кажется, что выкопав яму, ничего сложного не остается, однако, выложить яму также нужно правильно.
После того как яма выкопана нужно сделать дренажную посыпку. Делается она из щебня, который имеет крупную фракцию. Выложить стены можно из природного камня или кирпича.
Особенностью кладки является наличие между камнями вертикальных сквозных пустот. Также следует оставить пространство между грунтом котлована и стенками ямы в 20 см, которое заполняется галькой, щебнем или строительным мусором.
Устройство люка на яму
Кладку следует делать до тех пор, пока до земли не останется 80 см. В этом месте нужно сделать перекрытие из-за чего и возникает вопрос: чем накрыть сливную яму?
На самом деле – это не самое сложное в устройстве сливной ямы своими руками. Перекрытие можно сделать из железобетонной плиты, толщина которой не должна быть меньше 20-ти см. дополнительно можно установить арматурную сетку, так как нагрузка все-таки не маленькая. Теперь остается только сделать горловину и установить надежный люк.

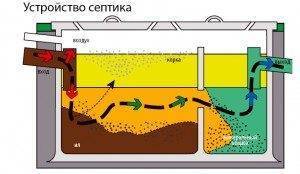

Устройство септика
Довольно часто после установки сливной ямы, ее владельцы начинают жаловаться на то, что быстро наполняется сливная яма.
Если это действительно произошло, то нет смысла засыпать эту яму и выкапывать новую. Лучше рядом сделать еще одну яму, и соединить их вместе трубой. В таком случае, при наполнении первой ямы, сточные воды будут перетекать из нее во вторую.
В том случае, если у вас поблизости нет грунтовых вод или питьевого колодца, то можно аккуратно проделать в дне яму.
Биопрепарат — средство для выгребных ям, септиков
Также существует химия для сливных ям. Они представлены биоактиваторами, которые состоят из специально выращенных микроорганизмов.
Эти биобактерии для выгребных ям питаются естественными отходами, жирами, бумагой и волокнами, имеющими органическое происхождение. При помощи биоактиваторов можно избавиться от неприятного запаха, прочистить канализацию, очистить сливные ямы.
Данные микроорганизмы не оказывают разрушающего воздействия на бетон, не вредят здоровью человека, растений и животных. Не содержат токсинов и с течением времени разлагаются. В конечном итоге получается жидкость мутного цвета, которая не имеет запаха и может быть повторно использована на участке.
- В составе таких препаратов смесь анаэробных и аэробных бактерий, энзимов и ферментов, что помогает ускорить процессы биологической очистки.
- Для аэробных бактерий нужен кислород, который растворен в сточной воде.
- Аэробным бактериям нужны неорганические или органические соединения.
- Ферменты же являются органическими катализаторами, которые способны вызвать разложение больших масс даже в небольшом количестве.
- В сливной яме происходит расселение микроорганизмов в тех областях, которые соответствуют условиям и жизнедеятельности.
Специальные таблетки для септиков и сливных ям
В настоящее время такие препараты представлены в большом ассортименте, который включает в себя не только порошки, но и таблетки для сливных ям. Правда, действуют они похоже, несмотря на разную форму выпуска и состав.
Препарат для биодеградации содержимого сточного коллектора. Систематическое применение препарата Microbec уменьшает частоту опустошения сточного коллектора, устраняет неприятный запах из канализации и прочищает систему санитарной системы.
Все препараты используются в септиках, сливных ямах, дачных туалетах и всех канализационных очистных системах, для того, чтобы разложить фекалии в короткие сроки.
Как правило, такие препараты проявляют свою активность в теплой воде и могут снизить ее, если в сливную яму попадут антибиотики или хлор. В таком случае поможет только дополнительная доза средства.
Размеры выгребных ям
Габариты выгребной ямы рассчитываются с учетом количества стоков поступающих в нее в течение суток, конструкции, порядка функционирования (периодическая или постоянная эксплуатация), вида почвы на участке.
Расчет объема производится, принимая во внимание:
- Количество стоков поступающих в отстойник на одного жильца дома принимают в среднем 200 л;
- Подсчет производят по максимальному общему количество сточных вод;
- Рассчитывая габариты выгребной ямы, учитывают то, что в нее должно помещаться стоков не меньше чем объем их поступления за трое суток. Это значит, что на три человека необходимо предусмотреть емкость 1.8-2 м²;
- Объем колодца принимают, учитывая, что глубину сооружения необходимо отбивать входа канализации. Глубина ямы должна быть минимально больше в 2–2.5 раза ее вертикальных размеров;
- При расчете объема фильтрационной конструкции принимают в расчет состав грунта. Супесчаные и песчаные почвы отлично пропускают жидкость, а в суглинистых и глинистых грунтах фильтрация проходит медленней и с ними необходима большая площадь контакта;
В основном объем ассенизаторских машин — 3.6 м², и только некоторые из них могут вместить до 5–8 м². Необходимо хорошо подумать, стоит ли строить выгребную яму большего объема, чем вберет в себя ассенизатор. Но желательно предусмотреть аварийный объем, если есть риск что автотранспорт, не сможет к вам добираться.
Какой вариант выбрать?
Выгребные ямы в частном доме накопительного типа считаются самым бюджетным вариантом, который не требует частой откачки, а также вполне доступным в плане затрат на строительство, так как имеет небольшие размеры. По сути, это простой накопительный резервуар без дна, который можно соорудить даже из изношенных покрышек, соединенных между собой болтами и уложенных в котлован.
Поглощающая выгребная яма
Из минусов конструкции следует назвать низкую экологичность, поскольку стоки сразу же попадают в грунт.
Герметичные резервуары в плане загрязнения среды более экологичны, но у них есть существенный минус — требуется регулярная откачка выгребных ям. Здесь есть небольшая хитрость: чтобы яма не переполнялась, нужно чтобы ее объем не превышал объем бака авто-ассенизатора.
Герметичная выгребная яма
Принцип работы септика базируется в использовании механической чистки поступающих стоков. Конструкция однокамерных ям-септиков включает колодец, резервуар, шлакоблоки, кирпич, щебень. Колодец имеет дно, выложенное щебенкой или кирпичом, что позволяет очистить стоки за счет воды, которая просачивается в землю, а затем дополнительно производить очистку с помощью бактерий, живущих в земле. Это помогает предотвратить попадание в почву загрязнений, к тому же сточные воды будут медленнее заполнять резервуар.
Еще более экологичными являются септики на несколько камер — их конструкция позволяет очищать воду настолько качественно, что ею можно, к примеру, поливать грядки, удобряя сад или огород. При монтаже железобетонного септика входной патрубок располагается на 5 см выше, чем сток, а выходной должен погружаться в воду максимум на 30 см.
однокамерный или многокамерный септик
Чтобы предотвратить поступление паров газа из накопительных резервуаров, делается отвод — открытый конец от труб патрубков, которые погрузятся в воду, выводится над уровнем воды на 20 см. Обе камеры должны быть оборудованы люком для откачки ила.
Если предполагается установка двухкамерного полипропиленового септика, нужно следить, чтобы его стенки выдерживали давление земли и при заглублении он мог удерживаться, противостоя силе выталкивания. Для большей устойчивости его рекомендуют забетонировать — для этого над ним можно обустроить перекрытие с надежными опорами из железобетона.
Пластиковый многокамерный септик
