Смотровые колодцы для дренажа: виды, устройство и особенности монтажа

Инструменты и материалы для дренажника из бетонных колец

Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:

  • с дном;
  • сквозные;
  • с люком и крышкой.

Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.

Пошагово: копка и установка своими руками

Монтаж осуществляется двумя способами:

  1. Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.
  2. Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.

Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.

На следующем этапе происходит копка траншей для прокладки трубопровода.

В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.

После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.

Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

  • На дне траншеи устраивают своего рода «подушку» ­- слой песка толщиной 5 см, который нужно тщательно утрамбовать.
  • Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
  • Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Дренажные колодцы разделяются на несколько видов

Поворотный колодец

Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.

Ревизионные колодцы (смотровые)

Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.

Поглотительный колодец

Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.

Для монтажа поглотительного колодца потребуется:

  • Вырыть котлован глубиной 2 м
  • Дно застелить щебнем
  • На щебень установить перфорированную трубу диаметром 1,5 м
  • В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
  • После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.

Накопительный колодец

В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.

Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.

Стандартный дренажный колодец состоит из:

  • Канализационного смотрового люка.
  • Горловина.
  • Шахта
  • Дно (в поглотительных колодцах монтаж днища не требуется)

Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.

Дренажный колодец из бетонных колец

Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

Дренажные колодцы из пластика

Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.

  • Отливаются с ребрами жесткости, что увеличивает их прочность
  • Оснащены отводами для труб
  • Обладают не большим весом
  • Срок службы до 50 лет
  • Не требуется герметизация
  • Не подвержены гниению и коррозии
  • Простой монтаж

Как сделать колодец

Перед началом работ по установке дренажной системы необходимо подготовить проект. Это чертеж, в котором учитываются все особенности осушительной конструкции: уклон труб, их количество, материал, диаметр, вид колодца. На садовом участке можно использовать следующие материалы для устройства дренажного колодца:

  1. Пластик (ПВХ, ПЭ);
  2. Чугун;
  3. Железобетон или ЖБИ.

Естественно, легче всего работать с пластиком: он легкий, доступный и простой в установке. Многие хозяева делают такие колодцы из бочки или даже шланга большого диаметра

Также нужно обратить внимание на герметичность таких колодцев. Благодаря плотности пластиковых материалов, Вы можете не беспокоиться о прорыве

ПВХ не подвержен коррозии или накоплению минеральных осадков. Срок эксплуатации такого колодца более 50 лет. Для септика часто применяют специальные гофрированные трубы большого диаметра, которые используются для создания тепловой сети в коттеджах или многоэтажных домах. Главным недостатком пластика является его цена, которая часто значительно выше, чем у бетонных или металлических аналогов.

Пластиковый дренажный колодец

Чугун все чаще применяется для больших хозяйств, его сложно установить своими руками из-за высокого веса, зато металлу нет равных в прочности и жесткости. Многие мастера переходят на пластиковые трубы для дренажной системы, поэтому сложно будет обеспечить полную герметичность подключения системы, также не стоит забывать про вероятность засорения колодца минералами. Для установки чугуна Вам понадобятся специальные подъемные механизмы.

Относительно часто используется железобетон. В домашних условиях в основном делают колодца из бетонных колец, это значительно ускоряет работу (сравнительно с готовыми бетонными формами). Бетон прочный и долговечный, но может начать разрушаться из-за большого напора воды или от времени. Средний срок службы бетонного колодца – 30 лет.

Фото: колодец из бетонных колец

Пошаговая инструкция, как сделать дренажный колодец из пластиковой трубы:

Вам необходимо вычислить размеры септика. Для этого нужно определить уровень грунтовых вод и уклон труб. В самой низкой точке дренажной системы устанавливается дренажный колодец;
В зависимости от того, какой тип колодца нужен, Вы закрываете дно плиткой или пленкой либо оставляете его открытым

Очень важно место стыков снаружи у закрытого септика обработать мастикой или клеем для герметичности соединения;
Далее, копается яма для дренажного колодца, его устройство осуществляется на пару уровней ниже, нежели подводящая труба дренажа. Иными словами, от патрубка осушительной системы, который будет установлен в колодец, нужно отмерить 20-30 см;
Когда труба или прочий выбранный резервуар, установлен на дно ямы, Вы должны повторно смазать все швы мастикой для гарантии прочности

Оставьте конструкцию на несколько часов, чтобы герметик засох и упрочнился;
Очень важный момент – это установка насоса. Как понятно из описания видов колодцев, для водоприемного это устройство не нужно, ведь отсос нельзя устанавливать в землю. Но смотровые и поглотительные септики обязательно монтируются с насосом. Его подключают при помощи дополнительного шланга, не забудьте проверить заземление у прибора;
Теперь осталось только засыпать колодец. Нельзя использовать песок или грунт – они осядут при водном воздействии. Мы рекомендуем засыпку проездить мелким щебнем. Он не имеет больших острых углов, которые могут повредить поверхность септика;
После этого надеваете люк и закрываете его. Желательно продумать систему защиты колодца, чтобы к нему не имели доступа посторонние. Можно на люк установить специальный замочек.

Фото: установка дренажного колодца

В отдельных ситуациях устройство дренажного колодца производится в подвале или погребе. Это часто нужно для откачки воды из жилого здания. В таком случае устанавливается смотровой колодец, на дно которого ставится насос. Этот прибор откачивает воду из дома в уличную дренажную систему или в цистерны для дальнейшего вывоза с территории участка.

Поглотительные колодцы

Устройство колодцев такого типа более сложное. Основной задачей колодца является передача собранной воды в грунт.

Если слои почвы, способные принимать влагу залегают неглубоко — особых проблем не возникает, а вот если почва, в основном, глинистая, тогда должны применяться меры по улучшению поглощающих свойств.

Чаще всего поглотительный колодец выливается из бетона своими силами или монтируется с применением готовых железобетонных колец.

Его глубина должна превышать уровень промерзания грунта, а диаметр выбирается в зависимости от поглощающей способности грунта — чем она меньше, тем больше должна быть площадь колодца.

Дно колодца отсыпается фильтрующим материалом, в качестве которого можно применять щебень, лучше всего гранитный, он не подвержен размыванию.

Глубина промерзания грунта на территории России

Если достичь слоя грунта, способного принимать влагу, не получается по каким-либо причинам, необходимо устраивать дренажные скважины. Они бурятся на необходимую глубину, от этого, как и от их количества, во многом будет зависеть дренажная способность колодца.

Обсаживаются скважины металлической перфорированной трубой. Применение пластиковых изделий нежелательно, так как возможна их деформация при сдвижках грунта.

Трубы выводятся над дном ямы на высоту, составляющую 0,5-0,7 метра. В качестве фильтра, предотвращающего попадание мусора, можно применить мелкую армирующую сетку — это позволит увеличить период эффективной эксплуатации скважин.

Работы по монтажу как дренажных колодцев, так и всей системы в целом, можно выполнить самостоятельно, главное, использовать для этого тщательно проработанный проект.

Обустройство смотрового колодца: советы экспертов

Сделать колодец смотрового типа достаточно просто. Он удобен в установке и последующей эксплуатации. Обычно устанавливаются пластиковые гофрированные или гладко стенные ёмкости. Соединение с трубами происходит с помощью установленных заранее фитингов, что существенно облегчает строительство.

Размеры такого вида колодцев варьируют и зависят от диаметра сточной магистральной системы. Ходовыми размерами можно назвать 34 и 46 сантиметров. При использовании габаритных систем применяются колодцы, диаметр которых достигает полутора метров.

Габариты, как правило, зависят от объемов жидкости у поверхности грунта. Нужно рассчитать приблизительные объемы подземных вод, и отталкиваясь от этой информации, рассчитывается диаметр труб магистральной конструкции. На ширину колодцев влияет перекрёстная и угловая стыковка трубопровода.

Начальные точки конструкции являются самыми быстро наполняемыми. В связи с этим на данных точках следует устанавливать колодцы большего диаметра. Это поможет увеличить скорость оттока воды. Расстояние между установкой ревизионных колодцев составляет примерно 25-30 метров. Следует брать в расчет углы и разветвление магистрали.

Где расположить дренажный колодец

Что касается смотрового колодца, то его обычно располагают за пару метров от нижнего (или условно нижнего) угла жилой постройки, которую опоясывают дренажными трубами. В таком колодце чаще всего получается три врезки для труб: двух дренажных и одной сливной (эта труба может сливать воду в канализацию, водоём, в рыхлый грунт вниз по косогору или в дренажный колодец другого типа). Он может быть очень маленьким, и тогда для проверки его состояния достаточно иметь крошечный съёмный лючок и щуп для ила (наподобие автомобильного, которым измеряют уровень масла).

Коллекторный колодец необходим, если почва глинистая, плохо впитывает воду. Располагают его за пару метров от нижнего (или условно нижнего) угла участка или за ним, кооперируясь с соседями. Сразу предусматривают, как безопасно спускаться в колодец в аварийной ситуации. Скажем, идёт ливень, а в сливном отверстии застрял мешком с мусором, как быть? Также выясняют, какой полезный объём необходим коллектору (практика показывает, что лучше сразу брать с запасом).

Объем коллекторного колодца не должен быть маленьким Источник vi.decorexpro.com

Тампонажный колодец обычно обустраивают после септика, если поблизости нет канализации или другого места слива, а объёмы слива бытовых или моющих стоков невелики (порядка 1 м³ в сутки). Бетон для такой конструкции практически непригоден – лучше брать композит, металл, пластмассу. Перед засыпкой такой колодец обкладывают мягким материалом, защищая от повреждения глыбами камней и щебня, а после засыпки перфорируют, просверливая отверстия в нижней части изнутри.

Материалы изготовления

Для изготовления колодцев применяются такие материалы:

  • Пластик — легкий и прочный синтетический материал, из которого изготавливают как небольшие поворотные модели, так и вместительные емкости накопительных колодцев. Это могут быть как конструкции промышленного производства, оснащенные крышками, монтажными отверстиями для дренов и клапанами, так и самодельные поворотные модификации, выполненные из гофрированных пластиковых труб.
  • Бетон — используется для фильтрующих и накопительных емкостей. Бетонные колодцы представляют собой сборную конструкцию из литых ЖБИ колец, соединение которых осуществляется в котловане при непосредственной установке. Такая конструкция прослужит долго, демонстрируя стойкость и выносливость, но целесообразнее использовать его для крупных емкостей, а не поворотных конструкций.
  • Кирпич — самый трудоемкий способ устройства колодца. Стенки шахты покрывают кирпичной кладкой, которая и образует стенки. Кроме сложности, в число недостатков входят недостаточная герметичность и меньший срок службы, по сравнению с предыдущими вариантами.

Какое сооружение выбрать: виды и их назначение

Дренажные устройства отличаются друг от друга материалом изготовления, размерами и назначением. Различают их несколько видов, каждый из которых выполняет определенные функции и располагается в разных местах системы отвода.

Виды дренажных колодцев следующие.

Смотровые (инспекционные, ревизионные)

Для проведения плановых осмотров, контроля за состоянием и работоспособностью отводящей системы, своевременного обнаружения, диагностики и устранения засоров. Монтируются в точках смены направления и углах системы отвода, в местах наибольшего загрязнения или заиливания труб, минимум через 50 м на прямолинейных участках.

Коллекторные (водоприемные, накопительные)

Конструкции с герметичным дном, обсыпанным гравием или щебнем и укрытым геотекстилем, и оборудованные насосом – для сбора и накопления воды и последующей откачки ее в водоем, овраг или канаву. Служат конечной точкой водоотводящей системы, могут использоваться для полива садовых территорий или сооружения пожарного резервуара.

Тампонажные (поглотительные, фильтрационные)

Отличаются отсутствием герметичного дна и сооружением в нижней части фильтрующей конструкции, которая очищает стоки от мусора и отводит в глубокие грунтовые слои.

Особенности монтажа смотрового колодца из пластика

Монтаж готовых пластиковых емкостей не требует особых хлопот, но, как правило, готовые пластиковые конструкции стоят недешево, поэтому особо сэкономить не получится. Единственное, что можно сделать, так это купить отдельные элементы необходимого размера и диаметра самостоятельно.

Для установки понадобится:

  • пластиковое дно;
  • гофрированная труба;
  • резиновые уплотнители.

Для устройства накопительного или фильтрационного колодца потребуется труба диаметром 695 или 575 мм.

Чтобы установить смотровые колодцы для дренажа необходимо выполнить следующие операции:

  1. Подготовка емкости. Отмеряем необходимую длину приготовленной трубы из гофры. Обрезаем ее и выполняем в стенках отверстия для перфорированных труб. Устанавливаем уплотнительные манжеты.
  2. Обустройство дна. Копаем канаву нужной глубины, сооружаем в ней щебеночно-песчаное дно. Подсыпку заливаем раствором цемента. После того, как оно высохнет, настилаем геотекстиль.
  3. Монтаж конструкции. Укладываем днище. На него устанавливаем трубу, аккуратно соединяем элементы и тщательно промазываем места стыков битумной мастикой. Подводим к колодцу дренажные трубы и вставляем их в подготовленные отверстия в стенках колодца. Стыки так же герметизируем битумной мастикой.
  4. Засыпка колодца. Свободное пространство около шахты засыпается щебнем. Материал для работы лучше подбирать мелкой фракции, без острых осколков, которые могут повредить трубу.
  5. Установка крышки.

В интернете мы нашли более подробную инструкцию по монтажу.

В процессе монтажа дренажного колодца своими руками важно придерживаться определённого алгоритма:

  • гофрированную трубу нужно обрезать, учитывая глубину колодца. Далее в ней требуется сделать отверстия для подключения перфорированных труб, которые подсоединяются, используя резиновые уплотнители;
  • выкапывается канава, на дно которой укладывается слой щебенки с песком. После этого сооружение заливается цементным раствором и застилается геотекстильным материалом;
  • на следующем этапе устанавливается дно, которое соединяется с трубой, при этом стыковочное место требуется обработать битумной мастикой;
  • теперь можно производить подведение дренажных труб к конструкции, а стыки также следует промазать герметизирующим составом;
  • обязательно нужно установить насос, который будет обеспечивать откачку собирающейся воды;
  • образовавшиеся пустоты вокруг колодца нужно засыпать мелкофракционным щебнем;
  • на последнем этапе работ монтируется крыша.

Каким должен быть насос для откачки дренажных вод

Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.

Для периодической откачки отложений ила и песка применяют мощный и производительный насос. Если насосом откачивают пруд, добывают песок или углубляют дно порта – наверняка он подходит и для избавления от отложений дренажного колодца.

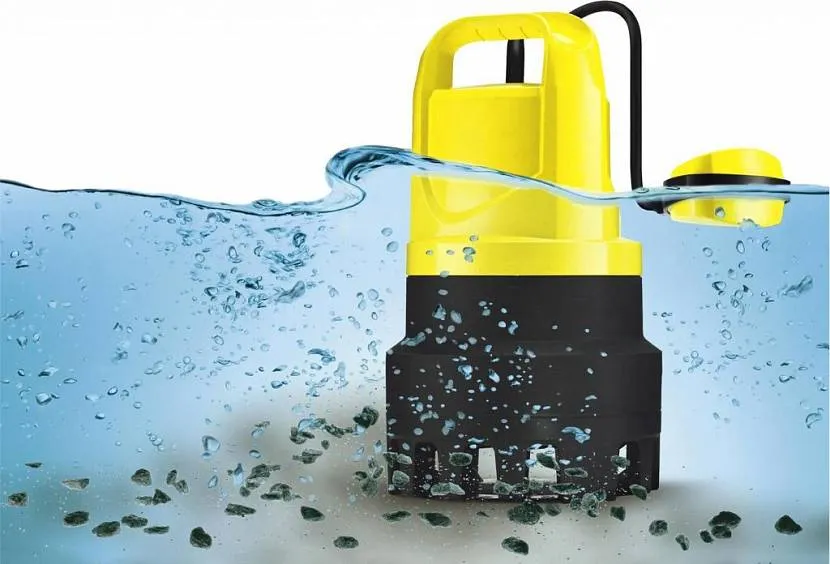

Погружной насос для колодца поможет легко откачать жидкость переполняющую емкость Источник abad.uz

Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.

В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:

  • Насос по типу грязевого откачивает воду из дренажного колодца.
  • Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
  • Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
  • Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.


Ручной способ очистки самый дешевый, но не самый чистый Источник megapolis-tula.ru В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).

Монтаж

Технология строительства дренажного колодца зависит от его разновидности и материала изготовления. Смотровые и накопительные устройства из пластика сооружаются из гофрированных труб или герметичных резервуаров нужных габаритов.

Восемь шагов на пути к правильному дренажному колодцу:

  1. Выкопать яму чуть объемнее резервуара.
  2. Обрезать трубу до требуемых параметров.
  3. Закрепить с помощью битума на отрезке трубы дно из пластика.
  4. Засыпать в яму песок или соорудить бетонную подкладку.
  5. Опустить на дно подготовленную емкость.
  6. Вырезать отводы для дрен в установленном резервуаре.
  7. Подключить трубопровод к колодцу и наглухо задраить щели.
  8. Засыпать пустоты между резервуаром и грунтом щебнем или песком.

Смотровой колодец монтируется по тем же принципам, но без установки насосного приспособления.

Фильтрационная пластиковая установка не имеет дна. Монтируется так же, как другие колодцы, но без бетонирования основания емкости. На его месте обустраивают фильтрующий слой из гравия толщиной 20-30 см, который покрывают геотекстилем. Дренажная сеть подключается в верхней части колодца. Емкость со всех сторон плотно засыпается щебнем.

Из бетонных или полимерпесчаных колец можно соорудить колодец любого вида. Конструкция монтируется следующим образом:

  • роют нужных размеров котлован;
  • дно покрывают слоем песка и гравия (в поглотительном устройстве фильтрационная подушка должна быть толще полуметра);
  • на днище монтируют первое кольцо;
  • следом укладывают остальные кольца, скрепляя их битумом;
  • в верхнее кольцо через отверстия вставляются дрены, щели заделываются;
  • колодец герметично закрывается крышкой из пластика или металла;
  • пустоты между кольцами и стенами ямы утрамбовываются щебенкой и песком.

Качественное функционирование дренажной системы во многом зависит от регулярной прочистки колодцев. Особенно в дождливые осенние месяцы и весной – в период таяния снега.

Можно построить дренажный колодец своими руками. Для этого выкапывают яму большого диаметра и обкладывают ее кирпичом. Обустраивать дренажный колодец – дело хлопотное и затратное. При этом срок эксплуатации такого водоприемника недолог.

Этот вариант используется тогда, когда остаются неиспользованные кирпичи после ремонта или строительства дома. Так можно сэкономить на материале и соорудить дренажный колодец своими руками.

Установка люка

Несмотря на простоту люк колодца считается особенно значимым элементом в конструкции. Производство таких люков контролируется установленным государственным стандартом. Качество оборудованной крышки имеет огромное значение. Корпус чугунного лотка состоит только из одной крышки. Они зачастую устанавливаются на горловинах 700 мм в диаметре. Вес тяжелого люка в соответствии с государственным стандартом качества должен достигать хотя бы 134 кг, а легковесные элементы – максимум 80 кг.

Легкие крышки в большинстве своем устанавливаются на тротуарах, где на них воздействует сравнительно небольшая нагрузка. Кроме чугунных изделий в производстве люков используются полимеры, отличающиеся высокой экологичностью и сравнительно небольшой массой. Крышки, изготовленные из полимеров, содержат специальный наполнитель, благодаря которому возможна их переработка.

Что такое система дренажа, зачем она нужна?

Дренажная система на участке представляет собой сложный комплекс сооружений, состоящий из отводных трубопроводов, колодцев, крепежных и соединительных элементов, защитных, герметизирующих и других дополнительных материалов и оборудования. Она выполняет несколько важных функций:

  • снижение уровня грунтовых вод и их давления на стены и фундамент дома;
  • предотвращение затопления подвальных пространств;
  • осушение территории, прилегающей к строению;
  • уменьшение чрезмерного воздействия влаги на корневую систему плодовых деревьев.

Существует два основных вида дренажной системы для отвода грунтовых вод:

  • открытый (открытое поверхностное дренирование) – это обычные канавы с уклоном, направленные к естественным водосборникам или в дренажные колодцы;
  • закрытый (закрытые системы отведения) к ним относятся канавы, заполненные слоем песка или щебня, с установленными в них лотками или трубами, и засыпанные сверху грунтом.

Наиболее востребованным видом дренажа на участках является закрытый вариант, одним из главных элементом которого являются колодцы.

Дренажные колодцы – это инженерные сооружения, представляющие собой емкости с закрытым дном (или без него), в шахту которой подведены трубы дренажной системы. Они служат ее важнейшим элементом и позволяют проводить очистку, осуществлять наблюдение за корректной работой, осушать территории (применяться в качестве водоприемника). Колодцы после установки погружены в землю, а верхняя часть закрыта люками.

Они имеют рабочую комплектацию:

  • гофрированная пластиковая труба (или железобетонное кольцо), выполняющая функции рабочей камеры (шахты);
  • люк или крышка (обычно с муфтой и уплотнительным кольцом);
  • заглушка на дне (для некоторых видов);
  • врезки входных и выходных труб (при их наличии), располагаемые на высоте не менее 50 см от дна;
  • насос постоянного или периодического применения – в случаях отсутствия фильтрации, слива или в виде дополнения к ним.

Применяемые материалы для ливневых колодцев

Производители изготавливают колодцы из полимеров и железобетона. Самостоятельно их можно сделать из бетона и кирпича.

Пластик

Для удобства транспортировки пластиковые колодцы продают в разобранном виде. Они состоят из гофрированной шахты, горловины с люком и дна. Некоторые модели комплектуются лестницами для удобства обслуживания. Вместимость изделий различная. После расчетов покупают резервуар нужного объема.

Люки различаются уровнем прочности. Их выбирают в зависимости от места установки, интенсивности движения и нагрузки.

Достоинство изделий — малый вес. Их удобно транспортировать. Монтаж системы легкий — справится 1 человек. Жесткость конструкции обеспечивает гофрированная шахта. Служит такой дренажный колодец для ливневой канализации более 50 лет. Ему не страшны морозы, не нужна дополнительная герметизация.

Из чего сделать дренажный колодец и как смонтировать дренажную систему

Обустройство канализации в коттедже вопрос комфортного проживания.

В своем большинстве проектирование системы водоотведение осуществляется на этапе застройки. Но даже если дом уже построен, то смонтировать канализацию можно с учетом всех правил и норм.

В этом случае в качестве дренажного колодца можно использовать ЖБ кольца с герметичным днищем. Поворотные и смотровые колодцы — как вариант, пластиковые, тоже с герметичным днищем. Диаметр — около 40 см. Отстойная часть во всех колодцах – не менее 30 см.

При высоком УГВ проблемой может стать установка бетонных колец с днищем, т.к. при копке вода быстро прибывает и затапливает и траншеи под дрены и место, где копается яма под кольца. В этом случае сначала нужно выполнить водопонижение. Для этого, по ходу трассы, делаются водоотводы и копаются приямки, из которых принудительно откачивается вода. После этого производится монтаж дренажного колодца и укладка дрен.

Конструкция рассматриваемой системы отвода включает:

  1. Систему труб и фитинговых соединений;
  2. Дренажные колодцы, предназначенные для накопления, проверки заиливания и прочистки труб;
  3. Водоприемник – внешнего слива или внутренний (для полива сельхозпродукции, хозяйственных нужд).

Дренажные колодцы являются функциональным звеном системы. Они позволяет сделать прокладку труб даже при неровностях, нарушающих уклон трубопровода. Для этого используются поворотные конструкции.

Без дренажных колодцев невозможно определить и прочистить засорившиеся участки труб – это, по типу, — смотровые. Поглотительные незаменимы при перепаде уровней грунтовых вод.

Выводы и полезное видео по теме

Видео #1. Технология врезки в пластиковый корпус трубопровода с помощью муфты:

Видео #2. Обзор дренажных колодцев разных производителей:

Видео #3. Пошаговый монтаж колодезной конструкции из пластика:

Колодец из пластика, предназначенный для использования в системе дренажа, – это практичное, долговечное и удобное в монтаже изделие. Для его установки не придется привлекать строительную технику.

Разнообразие сборных и типоразмеров моноблочных конструкций дает возможность устраивать любые по сложности дренажные системы. Следует только правильно подбирать их модель в соответствие с функциональным предназначением.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же вы можете или рассказать о собственном опыте в установке пластиковых колодцев. Поделитесь интересными фактами и фотоснимками по теме статьи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
