Разновидности и правила установки соединительных муфт для кабеля

Назначение

Итак, рассмотрим, на какие виды и типы подразделяются кабельные муфты и сразу же расскажем об области применения каждой разновидности.

Соединительные. Пожалуй, это один из самых востребованных соединительных элементов. Выполнять соединение кабеля электрических линий приходится чаще, чем другие виды монтажа. Обязательное требование к таким элементам соединения – это надежная герметичность. В зависимости от требований, они могут быть разборными и не разборными. Для их изготовления выбирается материал, устойчивый к разрушениям от внешней среды.

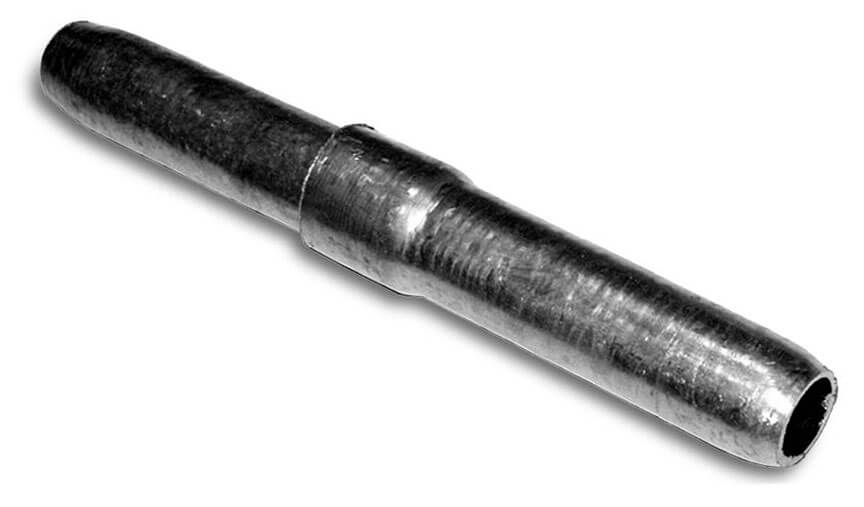

Свинцовые муфты применяются для соединений проводников, у которых оболочка изготовлена из свинца или алюминия. Изготавливают их из труб, что видно на фото ниже. Свинцовые кабельные муфты достаточно тяжелые.

Эпоксидные. Применяются для соединения кабеля, прокладываемого в траншеях, тоннелях, шахтах. Изготавливаются данные изделия из эпоксидной смолы. Как правило, их защищают асбестовым или металлическим кожухом. После установки полость заполняется эпоксидной смолой.

Еще один вид — термоусаживаемая муфта. Это наиболее распространённый способ изолирования соединений ввиду простой технологии. Они легко устанавливаются на место соединения. Затем, воздействуя на них горячим воздухом, например от газовой горелки или электрического фена, обсаживают до образования герметичного покрытия. Применение их в соединениях позволяет повысить прочность изделия и увеличить длительность эксплуатации. Термоусадка снижает риск пробоя в силу высоких диалектических характеристик. Гибкость материала заметно облегчает удобство монтажа. Диапазон усадки позволяет использовать данные изделия при стыке кабельных линий различных диаметров.

Также используют переходные муфты, назначение которых обеспечить герметизацию разных кабелей. Стоит заметить, если различны только диаметры перехода, то целесообразнее использовать термоусадочные типы соединителей.

Возникает часто необходимость разделки и ответвления кабельных линий. В таком случае используются ответвительные соединители. Для их изготовления используются различные виды материалов. Например, полиэтиленовые, предназначенные для линий связи. Разновидности этих изделий, позволяют удовлетворить широкий спектр разветвлений используемых в линиях связи.

Стопорные. Этот вид соединителей применяется в электросетях высокого напряжения около 110 кВ. Они имеют достаточно сложное устройство. Рассмотрим это на примере муфты для кабеля с масляным наполнителем – МСТМ-110 (для увеличения нужно нажать на картинку).

Где:

1 – корпус;
2 – изолятор;
3 – изоляция края;
4 – изоляция самого кабеля;
5 – изолирование центральной части;
6 – наконечник;
7 – контактное гнездо;
8 – защитный экран;
9 – раструб;
10 – оболочка.

Применяются они в случаях возникновения гидростатического давления превышающего норму. Такое происходит, когда имеется большая разница уровней при большой длине трассы. Можно сказать, что такое соединение включает в себя разновидности концевых и муфтовых типов. МСТМ представляет собой соединение двух концевых муфт. Два изолятора из фарфора и корпус из немагнитного материала цилиндрической формы создают 3 камеры. Медная пружина соединяет колпаки изоляторов. Сверху они закрыты экраном цилиндрической формы. Экран для изоляции покрывается пропитанной бумагой. Камеры перед наполнением масла вакуумируются и затем заполняются.

Концевые муфты используют соответственно для оконцевания кабеля. По сути своей это обычная заглушка в виде колпачка. Как пример такого изолятора можно рассмотреть строительный изолятор СИП. Подобно изоляции скрутки проводов квартирной проводки их применяют для линий связи и электросетей. Или их еще используют при разделки многожильных кабелей. Как например на этом рисунке:

Это наиболее частый способ изолирования трехжильного проводника с помощью концевой кабельной муфты. По конструктивному исполнению разделяются на однофазные и трехфазные соединители. Например, однофазная КНО-20, применяется для изолирования конца кабеля напряжением 20-25 кВ, имеющего бумажную изоляцию с металлической оболочкой для каждой жилы.

Многофазные изолированные соединители применяются для многожильного кабеля.

Основные разновидности муфт

Соединительные

Этот вид муфт наиболее распространен и используется при монтаже проводников, а также для ликвидации обрывов на линиях. С конструкционной точки зрения выделяют монолитные устройства и разборные. Оба типа соединителей обеспечивают герметичность, механическую прочность и стойкость соединения к агрессивным средам.

Соединительные муфты предназначены для проводников с изоляцией из бумаги или пластика. Одна из разновидностей таких устройств — переходная муфта — соединяется с любым кабелем, вне зависимости от вида изоляционного материала.

Ответвительные

Данный вид устройств относят к специализированному виду арматуры. Используют их исключительно на силовых линиях для отвода кабеля в нужном направлении.

Стопорные

Задача стопорной муфты состоит прежде всего в обеспечении жесткости всех элементов оболочек, в том числе экранирующей и изолирующей.

Жесткость соединения необходима, чтобы избежать сползания некоторых частей кабеля под собственной массой на тех участках, где линия расположена по вертикали или под большим углом. Потребность в стопорных соединителях определяют на основе инженерного анализа. Проводят расчеты с учетом множества факторов:

протяженность кабеля, идущего по наклонной;
прочность составных частей кабеля;
разрешенные нагрузки;
угол наклона и др. обстоятельства.

Существует дополнительная разновидность стопорных соединителей — стопорно-переходная.

Термоусаживаемые муфты

Установка соединителей с изоляцией из термоусаживаемых трубок не отличается сложностью, так как пластмассовые составляющие упрощают процесс стыковки проводников. Монтаж занимает приблизительно вдвое меньше времени по сравнению с соединительными элементами других типов.

Полимер, из которого изготовлен соединитель, по достижении 150-градусной температуры (используют газовую горелку или фен) сжимается и надежно скрепляет обхватываемую деталь. В результате достигается полная герметичность соединения. В процессе обжимки происходит удаление воздуха из всех полостей. Остывая, материал приклеивается к элементам силовой линии, обволакивая поверхности. Срок службы соединения достигает четверти века.

Муфты холодной усадки

Соединения этого типа основаны на технологии эластомеров, где на изделие наносится диэлектрик. Как диэлектрическую основу используют силикон. Диэлектрик позволяет максимально качественно заизолировать соединение.

Советуем изучить — Автоматизация технологических процессов

Монтаж проводят при стандартной температуре. Разогрев не используется. Вместо этого применяется натяжение с холодной усадкой.

Арматура для силовых кабелей с эластомером находится во внутренней части спиралевидного корда и устанавливается на положенное ей место. Далее элемент распределяют по всей поверхности коммутации соединения и натягивают на изолируемую площадь с двух сторон. После этого корд достают, вращая против часовой стрелки.

В результате установки изоляция полностью покрывает защищаемую область. Метод часто используют в производственных зданиях, где есть открытый огонь или угроза воспламенения.

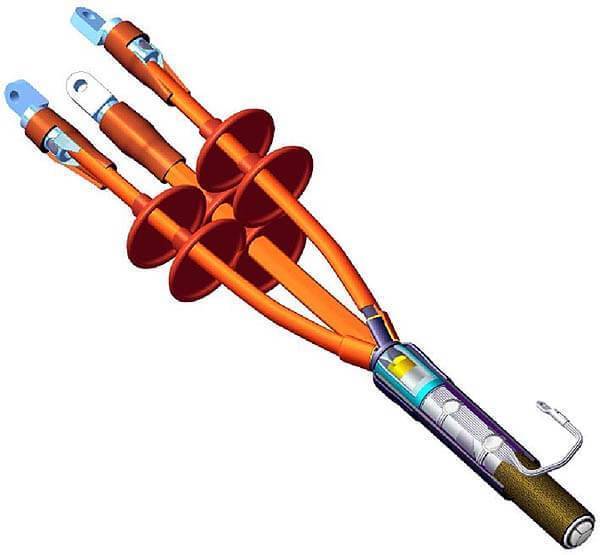

Концевая муфта

Электрическая концевая муфта предназначена для надежной фиксации концов проводника и обеспечения герметичности его внутренних составляющих. Используется в распредщитах, электрооборудовании и других оконечных системах.

Разварка волокон в оптической муфте

В муфтах мы свариваем волокна двух или более кабелей между собой. Схемы разварки муфт могут быть совершенно разными: от самых простых соединительных, когда между собой поволоконно соединяются два магистральных кабеля до сложных разветвительных муфт, установленных в колодцах городской канализации в центре города — а там в муфте могут соединяться и 6, и 8, и 10 кабелей! Муфты служат для размещения неразъёмных соединений.

Используйте в работе конфигуратор для построения схем разварок ОВ в муфте (максимум 4 кабеля): достаточно указать марки всех кабелей, которые соединяем в муфте, указать, какое ОВ с каким надо соединить, и получим удобную красивую схему с учётом цветовой кодировки ОВ в формате PDF.

Перейти в конфигуратор разварки

Что собой представляет и для чего она нужна

Компрессионные муфты – фитинги для быстрого монтажа трубопроводов (соединения, перехода с диаметра на диаметр, поворота). Получающийся узел при необходимости ремонта можно разобрать и собрать.

Назначение и область применения

Компрессионные муфты служат для соединения системы водоснабжения без сварки и резьбы. Раньше сантехнические системы из стальных труб собирались исключительно на резьбе или электросварным методом. Оба этих метода имели свои недостатки (неразборность системы при сварном монтаже; необходимость вращения заготовки или фитинга при сборке резьбового соединения, слабая герметичность).

Современные пластиковые трубопроводы не всегда удобно паять, резьбу на них не нарежешь – поэтому возникла необходимость в новых способах соединения, и конструкторами были придуманы муфты с цанговыми зажимами.

Область применения муфт распространяется не только на внутридомовые сети водо- и теплоснабжения. Такие изделия применяются в очень многих областях деятельности человека:

в системах орошения;
в системах канализации;
для скрепления концов труб и гофры, служащих изоляцией для электрических кабелей (в том числе кабелей связи);
в трубопроводных системах невысокого давления в промышленности, особенно в химической;
в коммунальных и производственных системах водоснабжения.

Назначение

Итак, рассмотрим, на какие виды и типы подразделяются кабельные муфты и сразу же расскажем об области применения каждой разновидности.

Соединительные. Пожалуй, это один из самых востребованных соединительных элементов. Выполнять соединение кабеля электрических линий приходится чаще, чем другие виды монтажа. Обязательное требование к таким элементам соединения – это надежная герметичность. В зависимости от требований, они могут быть разборными и не разборными. Для их изготовления выбирается материал, устойчивый к разрушениям от внешней среды.

Свинцовые муфты применяются для соединений проводников, у которых оболочка изготовлена из свинца или алюминия. Изготавливают их из труб, что видно на фото ниже. Свинцовые кабельные муфты достаточно тяжелые.

Эпоксидные. Применяются для соединения кабеля, прокладываемого в траншеях, тоннелях, шахтах. Изготавливаются данные изделия из эпоксидной смолы. Как правило, их защищают асбестовым или металлическим кожухом. После установки полость заполняется эпоксидной смолой.

Еще один вид — термоусаживаемая муфта. Это наиболее распространённый способ изолирования соединений ввиду простой технологии. Они легко устанавливаются на место соединения. Затем, воздействуя на них горячим воздухом, например от газовой горелки или электрического фена, обсаживают до образования герметичного покрытия. Применение их в соединениях позволяет повысить прочность изделия и увеличить длительность эксплуатации. Термоусадка снижает риск пробоя в силу высоких диалектических характеристик. Гибкость материала заметно облегчает удобство монтажа. Диапазон усадки позволяет использовать данные изделия при стыке кабельных линий различных диаметров.

Также используют переходные муфты, назначение которых обеспечить герметизацию разных кабелей. Стоит заметить, если различны только диаметры перехода, то целесообразнее использовать термоусадочные типы соединителей.

Возникает часто необходимость разделки и ответвления кабельных линий. В таком случае используются ответвительные соединители. Для их изготовления используются различные виды материалов. Например, полиэтиленовые, предназначенные для линий связи. Разновидности этих изделий, позволяют удовлетворить широкий спектр разветвлений используемых в линиях связи.

Стопорные. Этот вид соединителей применяется в электросетях высокого напряжения около 110 кВ. Они имеют достаточно сложное устройство. Рассмотрим это на примере муфты для кабеля с масляным наполнителем – МСТМ-110 (для увеличения нужно нажать на картинку).

Где:

1 – корпус;
2 – изолятор;
3 – изоляция края;
4 – изоляция самого кабеля;
5 – изолирование центральной части;
6 – наконечник;
7 – контактное гнездо;
8 – защитный экран;
9 – раструб;
10 – оболочка.

Применяются они в случаях возникновения гидростатического давления превышающего норму. Такое происходит, когда имеется большая разница уровней при большой длине трассы. Можно сказать, что такое соединение включает в себя разновидности концевых и муфтовых типов. МСТМ представляет собой соединение двух концевых муфт. Два изолятора из фарфора и корпус из немагнитного материала цилиндрической формы создают 3 камеры. Медная пружина соединяет колпаки изоляторов. Сверху они закрыты экраном цилиндрической формы. Экран для изоляции покрывается пропитанной бумагой. Камеры перед наполнением масла вакуумируются и затем заполняются.

Концевые муфты используют соответственно для оконцевания кабеля. По сути своей это обычная заглушка в виде колпачка. Как пример такого изолятора можно рассмотреть строительный изолятор СИП. Подобно изоляции скрутки проводов квартирной проводки их применяют для линий связи и электросетей. Или их еще используют при разделки многожильных кабелей. Как например на этом рисунке:

Это наиболее частый способ изолирования трехжильного проводника с помощью концевой кабельной муфты. По конструктивному исполнению разделяются на однофазные и трехфазные соединители. Например, однофазная КНО-20, применяется для изолирования конца кабеля напряжением 20-25 кВ, имеющего бумажную изоляцию с металлической оболочкой для каждой жилы.

Многофазные изолированные соединители применяются для многожильного кабеля.

Распространенные ошибки установки концевых муфт

Несоблюдение необходимого расстояния

В данных деталях, которые установлены на высоковольтных линиях, следует обратить особое внимание на расстояние между фазами и заземлением. В противном случае может произойти пробой изоляционного слоя прямо внутри электрощитка. В некоторых случаях размеры щитка не позволяют выполнить данное условие, в таком случае необходимо приобрести адаптеры

В некоторых случаях размеры щитка не позволяют выполнить данное условие, в таком случае необходимо приобрести адаптеры.

Перекрестная ориентация фаз

Ни в коем случае нельзя допустить контакта разных проводов в муфте. Если такое случилось, то впоследствии может возникнуть напряженность поля. Для того, чтобы можно было свободно накладывать провода один на другой, необходимо использовать трубку, которая выравнивает напряженность.

Наконечники с окном для проверки состояния соединения

За пределами помещения, запрещается пользоваться наконечниками, которые изготовлены с отверстием для ревизии состояния жилы. Существует большая вероятность того, что в данное отверстие попадет влага, которая впоследствии может нарушить коммутацию, а также запустит процесс окисления металлических элементов, которое значительно снизит качество передачи электроэнергии.

Концевые муфты для внешних работ

Установка защитных элементов на жилы муфт наружной установки

Концевое изделие может быть монтировано в вертикальной плоскости самыми разными методами, но ее защитный элемент всегда должен препятствовать проникновению воды в соединение, а не наоборот

Также очень важно не допустить соприкосновение защитных элементов

Воздушные массы в корпусе

Присутствие воздуха в муфте влечет за собой запуск процесса образования ионов в газовом окружении, которое, в конечном счете, приведет к значительным повреждениям муфты. Именно поэтому необходимо использовать герметик.

Вернуться к содержанию

Распространенные ошибки во время установки соединительных муфт

Загрязненные поверхности

Установка соединительного элемента на кабель зачастую проводится в условиях траншей или котлованов, где достаточно тяжело следить за чистотой рабочего пространства. Однако во время работы с муфтами следует использовать дополнительные защитные средства в виде пленок. Требуется следить за чистотой и инструментов и расходных материалов, а также вовремя удалять загрязнения.

Нарушение технологии монтажа соединителей

Габариты соединительных трубок и проводов должны соответствовать требованиям завода-производителя. В противном случае со временем могут появиться некоторые дефекты. Их необходимо заблаговременно обнаружить и затереть напильником, после чего обработать площадь шлифовальным кругом. Также шлифовке нужно подвергнуть выступающие элементы крепежных деталей. После завершения данных работ следует тщательно убрать образовавшиеся опилки.

Неравномерность толщины изоляции манжеты

Данная проблема может возникнуть во время усадки рукава с толстыми стенками методом термоусадки. Во избежание этого необходимо равномерно разогреть всю обрабатываемую площадь. В некоторых случаях сделать это невозможно из-за условий работы.

Применение согнутого отражателя из жести дает возможность равномерно распределить тепло по всей поверхности для обеспечения одинакового прогрева клеевого состава, который присутствует в герметике, и его равномерного распределения.

Установленная соединительная муфта

Нарушенная герметичность муфт

У деталей, которые устанавливаются на высоковольтные силовые линии, имеется три герметичных пояса:

межфазный пояс;
внутренний (в корпусе);
на внешней поверхности соединения.

Для усадки внешних герметичных поясов используются дополнительные герметизующие средства для обработки стыков. После термической обработки клеевой состав должен выступать за края стыка и создать своеобразный барьер для предотвращения попадания вредных веществ.

Если вещество не выступило, значит, была допущена ошибка во время данного процесса. Также перед тем, как начать работы по укладке собранного соединения в почву необходимо провести тщательную ревизию для обнаружения возможных дефектов. Если вы обнаружили повреждения изоляционного слоя, необходимо монтировать ремонтный рукав с клеевым основанием.

Воздушные массы в муфтах

Каждая полость между элементами муфты должна быть заполнена герметизующим материалом. Если в корпусе муфты образуется воздушная масса, то несомненно начнется процесс образования ионов.

Если подвести итог, то соединительные элементы для силовых линий должны устанавливаться согласно строгим рекомендациям и с соблюдением определенных правил. Все действия должны проводить специалисты, поскольку данные операции требуют высокой квалификации и наличия приличного багажа опыта. Самостоятельно делать это не рекомендуется.
