Гребенчатая шина для подключения групповых автоматов

Монтаж

Монтаж обычной гребенчатой шины происходит в границах вводного или распределительного щитков. Обычно этот процесс не вызывает вопросов.

Особенности подключения шины под гребенку:

при монтаже проводящая доля гребенки поступает между нижней прижимной пластиной и, собственно, гребенкой, из-за чего имеющаяся на ней пластмассовая изолирующая ступень направляется в сторону винтообразного крепления;
если нарушить это требование, то не удастся получить эстетическое соединение, которое будет лишено изгиба пластины;
при монтаже гребёнки трехфазного типа необходимо следить за точностью положения изоляторов, чтобы устранить вероятность межфазного замыкания;
при установке соединительных шин для автоматов взамен типичных перемычек из кабеля важно придерживаться общепризнанной маркировки, которая находится на корпусах монтируемых изделий, а также отвечает условиям функционирующих нормативов.

Подробнее о назначении

Использование заземляющей нулевой шины в системе проводке позволяет решить много важных моментов:

  • Создание нескольких точек, чтобы разделить общую нагрузку от основного ввода к нулевому проводнику.
  • “Открытие” механизма заземления посредством использования в конструкции прозрачной крышки, защищающей клеммы.
  • Повышение эффективности и работоспособности автоматических устройства защиты.
  • Обеспечение непрерывности линии от непосредственного заземления до выходной точки.
  • Экономия места в щитке, так как не будет необходимости размещать несколько одиночных шин.
  • Разделение проводов нулевого и фазного типа.

В целом, нулевая шина позволяет поднять безопасность функционирования сети на качественно новый уровень, однако ее использование и подключение должно быть максимально грамотным, поэтому к монтажу данного элемента электротехнической сети предъявляются особые требования.

Фото применения нулевых шин

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

  • Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

  • Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

  • Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

  • Как правильно сделать скрутку проводов? Как сделать надежное и безопасное соединение своими руками (155 фото)

Щиток электрический под счетчик и автоматы: выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.



При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

Особенности и правила монтажа

Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

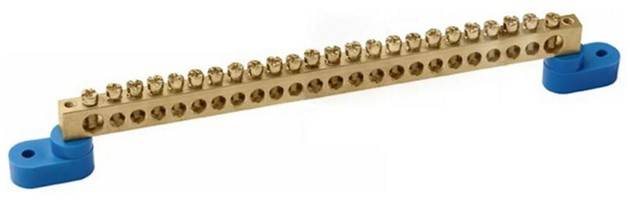

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Особенности монтажа

Сечение перемычек или шин между защитными автоматами подключенных к одной фазе делается из расчетов относительно переключателя, через который проходит самый большой ток нагрузки. Эту ошибку часто допускают не опытные монтажники, если поставить перемычки в цепи из расчета на токи автомата рассчитанного на 10А, а в цепи будет нагрузка в 25А, то контакты на этом автомате обязательно будут выгорать. Фабричные шины делаются одним сечением по всей длине, соблюдая правило установки исходя из максимального тока нагрузки, в цепи автоматов сборка будет функционировать долго.


Расстояние между штыревыми отводами на шинах

В некоторых случаях, когда автоматические выключатели на одной рейке надо подключить к одной фазе, а формы и габариты их отличаются. Появляются проблемы, контакты шины могут не совпадать с клеммами автоматов, в этом случае соединения делаются многожильными или одиночными проводами. В данной ситуации допускается использовать перемычки различного сечения с учетом последовательности подключения защитных автоматов. В первую очередь подключается автомат самой большой мощности, потом меньше и последним в цепи автомат с минимальным значением токовых нагрузок. По мере снижения номинала автоматов, уменьшается допустимое сечение проводов на перемычках.

ток (А)Мощность в 1 фазе (кВт)Мощность 3- фазной сети (кВт)Необходимое сечение проводов (мм2)
медных
10,210,511.1
20,411,11,1
30,711,61,1
40,912,11,1
51,12,51,1
61,43,31
81,65,21,5
102,35,41,5
163,48,51,5
204,510,42,5
255,413,24.1
327,116,76,1
408,721,210
5011,126,410
631433,316
8017,552,625
10022,165,35

Монтаж перемычек в однофазных сетях не значительно отличается от установки перемычек в трехфазных цепях. Однофазные линии разделяют на группы подключением одиночных автоматов к одной фазе. В случае с трехфазными цепями, подключаются тройные, комбинированные автоматы, в то же время допускается возможность подключения одиночных автоматов защиты на каждую фазу в отдельности.

Достоинства и недостатки

К недостаткам соединительных гребенок на основе меди можно причислить:

  1. постоянная потребность отключения питания при необходимости провести ремонт или обслужить устройство, что создает определенные неудобства;
  2. трудности в осуществление модернизации щитка. Если потребуется монтаж вспомогательного устройства — нужна будет смена соединительной гребёнки или установка переходной перемычки. Но это может оказать негативное влияние на свойство контактов;
  3. смена 1-го перегоревшего автоматического выключателя потребует открепления каждого контакта на каждом устройстве, но по-другому демонтаж шины может не выйдет;
  4. из-за того, что разные компании-производители в большинстве случаев могут допускать расхождение в габаритах и инструкционных объемов, появляется потребность устанавливать соединительные шины только лишь одной компании-изготовителя вместе с устройством, которое планируется подключить. Выбор разных фирм может привести к тому, что электрическое подключение будет невозможно, ведь штырь может просто не достать до зажимного контакта;
  5. использование самодельных перемычек, состоящих из провода и изоленты, при подключении автоматов может обойтись гораздо дешевле, чем использование соединительной шины. Но этот недостаток относится к продукции известных брендовых фирм-производителей;
  6. использование соединительной гребенки бессмысленно при подсоединении 1-го либо нескольких автоматов. Причиной этого служит то, что она рассчитана на количество модулей — более шести.

Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.

К достоинствам соединительных гребенок на основе меди можно причислить:

  1. простота использования и высокая скорость сборки;
  2. гарантирует высококачественное, а также безопасное гальваническое соединение, так как клемма может зажимать только один контакт (исключением является первая клемма, в которую вводится питание от линии использованной pin-шины, а fork-шина лишена и этого недостатка).
  3. снижает общее количество контактов в 2 раза, и за счет этого повышается надежность образующихся соединений, исключается возможность чрезмерного нагревания мест контакта;
  4. неотъемлемым достоинством является свойство коммутации, контакт с ответвлением жилы в разы лучше, чем применение моножильного кабеля в качестве перемычки. Использование гребенки почти исключает перегрев контактной площадки;
  5. чаще всего шины соединительной гребенки на шесть модулей рассчитаны на нагрузку 63 А. Для того, чтобы провод мог выдерживать данную нагрузку, он должен иметь сечение минимум 16 квадратных миллиметров, а это ощутимо делает работу с ним сложнее;
  6. благодаря гребенке в щитке уменьшается количество проводов, что влияет на опрятность разводки, а также ее показательность. Это упрощает возможность разобраться в ней, если появится такая потребность. Применение гребенки позволяет самостоятельно осуществлять высококачественную разводку.

Использование гребенки для автоматов делает монтаж в распределительном щите в разы проще и быстрее, и этот факт является главным плюсом.

Какими бывают нулевые шины

По сути, это усиленный проводник открытого типа (в контактной зоне), на который можно с помощью винтовых или иных соединителей завести нулевые проводники. Типичная конструкция — прямоугольный брусок из прочного металла с хорошей проводимостью: чаще всего латунь, или иные сплавы на основе меди.

Размещается эта контактная колодка внутри распределительных устройств. Вне зависимости от конструкции, после монтажа не должно быть доступа к токоведущим частям. В генерирующей установке, нуль является глухо заземленным. А в точке подключения, любое прикосновение к открытым проводникам может быть опасным. Поэтому в щитках, где после открытия крышки открывается доступ ко всем элементам, применяются относительно защищенные конструкции.

Если щиток после монтажа всегда закрыт для доступа, за исключением выключателей защитных автоматов, можно использовать полностью открытые нулевые рейки.

Такие колодки непосредственно монтируются на корпус (внутри) щитка из пластмассы, или через диэлектрические проставки, на металлическую коробку.

Поскольку большинство распределительных щитов выполнены с применением DIN реек, разумно устанавливать любое клеммное оборудования подобной конструкции.

Установив такую рейку в одном ряду с дифференциальными автоматами, несложно аккуратно подключить каждый абонентский кабель внутри щитка.

Существуют клеммы быстрого монтажа: по типу WAGO. Есть соблазн не «мудрить» с винтовыми зажимами, а выполнить соединение «по-быстрому».

Но такие зажимы не являются на 100% надежными. К тому же, качество контактов невозможно проверить визуально. Еще одна проблема — в разъемах WAGO нет возможности извлечь один проводник, не разрушив всю линейку.

Плюсы и минусы соединительных шин

Гребенчатые соединители вытесняют из практики электромонтеров классические перемычки из проводов. Это объясняется достоинствами, которыми они обладают в сравнении с устаревшими методами монтажа:

  1. Подключение автоматов выполняется на порядок быстрее. Гораздо проще вставить и затянуть гребенку, чем сидеть вручную нарезать перемычки.
  2. Более надежный контакт. За счет увеличения площади соприкосновения клеммника автомата и вывода гребенки.
  3. Двукратное уменьшение количества контактов, вставляемых в автомат. Вместо 2 проводов от перемычек необходимо вставить 1 штырь от гребенки. Этот фактор повышает надежность распределительной коробки.
  1. При ремонте контактных соединений автомата необходимо снять всю гребенку. Иначе выключатель не получится стянуть с DIN-рейки.
  2. Для установки дополнительных автоматических выключателей потребуется приобретать новую шину большей длины. Поэтому гребенку лучше не использовать на временном оборудовании или сразу устанавливать дополнительные модульные устройства на будущее.
  3. Цена. Старые перемычки из проводов практически бесплатные. Их можно сделать хоть из обрезков проводов, валяющихся под ногами. Гребенчатую шину придется покупать в магазине.

Маркировка

Провода заземления обозначают двумя способами:

  • буквами;
  • цветом.

Цвет заземления

Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.

В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.

Ниже показано обозначение заземления на электросхемах.

Условные обозначения:

  1. Стандартное заземление.
  2. Чистое заземление.
  3. Защитное заземление.
  4. Заземление к корпусу электрооборудования.
  5. Заземление для постоянного тока.

Цвет нейтрали

Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).

Цвет фазы

Цветовая гамма для обозначения фазового провода более разнообразна по сравнению с заземлением и нейтралью. Используются коричневый, черный, красный или любые другие цвета за исключением желтого, зеленого и синего.

В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя или устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буквой L.

Буквы в маркировке

Для указания на типы проводов используют такие буквенные обозначения:

  1. А — сердечник проводника изготовлен из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
  2. АА — многожильный проводник с сердечником из алюминия и дополнительной алюминиевой оплеткой.
  3. АС — имеется дополнительная свинцовая оплетка.
  4. Б — кабель относится к защищенной от влаги категории. Оплетка выполнена из двухслойной стали.
  5. Бн — кабельная оплетка обладает стойкостью к огню.
  6. В — оболочка произведена из поливинилхлорида.
  7. Г — оболочка не используется.
  8. r — кабель оголенный и влагозащищенный.
  9. К — контрольный кабель с проволочной обмоткой.
  10. Р — используется оболочка из резины.
  11. НП — негорючая резиновая оболочка.

Самостоятельное обозначение проводов

Иногда встречаются проводники, окрашенные в несвойственные им цвета. Такие цветовые решения не соответствуют стандартам, указанным в Правилах устройства электроустановок. Чтобы облегчить задачу обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, с помощью которой отмечают концы проводников в распредщите. Также для маркировки используют термоусадочную трубку. Остается лишь записать в блокноте значения цветов, которыми помечен тот или иной провод.

Виды отводов

Шина соединительная штырьковая

Известно два вида соединительных контактов медных шинок, отличающихся своей конструкцией и особенностями монтажа.

  • Соединители, выполненные в виде штырей и имеющие общепринятое обозначение «Pin». Эти изделия подходят для подавляющего большинства моделей автоматических устройств.
  • Отводы вилочного типа, маркируемые как «Fork».

Вторая разновидность в бытовых условиях применяется редко, что объясняется специальными требованиями к ее монтажу. Для надежной фиксации таких отводов необходим особый зажим, не предусмотренный комплектацией большинства подключаемых АВ. Независимо от типа отводящих штырей их сечение подбирается из расчета, чтобы медный материал не перегревался при рабочих токах до 63-100 Ампер включительно.

При выборе трехфазных шин, отличающихся видом соединительных отводов, учитываются особенности конструкции самого автомата. Для каждого комплекта объединяемых на DIN рейке приборов подходят вполне конкретные марки гребенок. Если пытаться обустроить соединение посредством гребня, отводы которого не соответствуют данным устройствам, они не войдут до конца в фиксирующие гнезда. При этом небольшая часть плоскости шинки останется открытой для прикосновения.

В качестве примера применения шинок различного класса рассматриваются автоматические выключатели марки «АВВ», которые традиционно выпускаются в двух различных исполнениях. Первые из них обозначаются как «S200». Они рассчитаны на установку шинки типа PSH. Для приборов второго класса, маркируемых как «S200L» необходимы гребенки под обозначением PS.

Специалисты отмечают, что китайские шинные изделия с типовыми отводами по размеру и шагу иногда не состыкуются с автоматами от других зарубежных и отечественных производителей. Поэтому профессиональные электрики советуют приобретать их только после консультации со специалистами по электротехнике.

Общие правила монтажа

Монтаж не является сложной операцией, если знать, как правильно подключить прибор. Самостоятельное исполнение часто бывает качественнее, чем работа ненадежного мастера.

При приобретении важна не столько дата изготовления, сколько дата поверки устройства. Опломбирование должно быть проведено не ранее, чем год назад.

Перед работой с прибором, нужно получить разрешение и технические условия (ТУ) от организации по энергосбыту. ТУ являются основным документом, по которому будет проверяться устройство

Поэтому важно детально изучить требуемые технические характеристики каждого устройства и комплектующих. Это избавит от замечаний и лишних доработок. Основные понятия:

Основные понятия:

  1. Электросчётчик — звено, пропускающее ток с напряжением, необходимым для питания техники в доме. Ориентируясь на количество используемой высокомощной техники, выбирается трехфазный или однофазный счетчик.
  2. Клеммы — места для подсоединения проводов. Перед началом установки стоит изучить их маркировку.

Монтаж возможен внутри каждой отдельной квартиры или на общей лестничной площадке, в частных домах — внутри и вне здания. На расположение влияет то, заменяется старая или подключается новая проводка.

Схема подключения электрического счетчика осуществляется через трансформаторы тока или без них. Для косвенного типа применяются трансформаторы тока и напряжения.

На всех этапах следует соблюдать правила электробезопасности

Важно знать, что не допускается подключение однофазного электроприбора в сеть на 380 вольт

Последовательность операций подключения

Этапы установки:

  • отключение входного питания;
  • снятие пломб;
  • открытие клемм;
  • подсоединение проводов.

Перед монтажом следует убедиться, что сеть обесточена, воспользовавшись индикатором.

С момента опломбирования должно пройти не более 12 месяцев. Разрешено подключение 3-х фазного счетчика без видимых механических повреждений кожуха и стекла корпуса.

Возможна установка, если на корпусе трехфазного счетчика есть пломбы ОТК в виде стикера и пломбы госповерителя.

Критерии выбора, способа соединения автоматов защиты

В первую очередь, исходят из проектной документации, определяют какие характеристики цепи, сколько автоматов планируется установить в РЩ на каждой фазе, электрические параметры этих автоматов.

На промышленных объектах, где в распределительных щитах на одной дин – рейке к одной фазе подключается много автоматических выключателей. Особенно когда расключения осуществляется с трех фаз по разным группам потребителей электроэнергии. Рационально устанавливать соединительные шины фабричного производства, это значительно сократит большой объем работ, повысит надежность соединений и стабильность работы производственных электроустановок.

На распределительных щитах в жилых помещениях автоматы, подключенные к мощным электроприборам, нагревательному котлу, электроплитам, сплит системам, для подогрева пола. Тоже рекомендуется ставить заводские соединительные шины.

На осветительные и розеточные группы, где потребляемые мощности значительно меньше, можно поставить перемычки многожильным или одинарным медным проводом соответствующего сечения

При установке соединительных перемычек особое внимание надо уделять сечению шин и проводов на отдельных участках

Схемы подключения автоматов через соединительную гребенку

Шина для автоматов гребенчатая вводится в соединительную цепочку согласно определенным правилам, задаваемым электрической схемой ее включения.

Поскольку объединение автоматов в сетях 220 Вольт осуществляется только по фазе (без нуля) – такую шину принято называть фазной.

В зависимости от типа силовой цепи, в которую включаются перемычки для автоматов, они рассчитываются для работы либо в однофазной линии (220 Вольт), либо – в трехфазной сети. Во втором случае схема включения представляет собой утроенную копию одиночной коммутации. Разница между двумя вариантами проявляется только в конструкции самого шинного соединителя.

Согласно ПУЭ, элемент предназначен для создания надежного контакта между верхними (подводящими) клеммами автоматических приборов, напряжение с выхода которых поступает в линию нагрузки. Для этого шинка должна выдерживать значительные токи, что определяет схему ее включения в общие цепи питания – все автоматы соединяются с ее помощью в параллель по входу. Это правило справедливо как для однофазных (однорядных) шин, так и для трехфазных гребенок для автоматов. Во втором случае изделие из меди имеет три изолированных ряда, смещенных на шаг, соответствующих расстоянию между фазными клеммами коммутирующего прибора на 380 Вольт.

Это интересно: Стиральная машина гудит после замены электропроводки — распишем суть

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

рабочее напряжение;

номинальный ток;

сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Подводя итог можно сказать, что использовать перемычки лучше при малом количестве модульных аппаратов на рейке. В случае большого объема монтажа целесообразно применять соединительные шины.
