Делаем стабилизатор напряжения на 220В своими руками

Установка стабилизатора напряжения электриком

Установку стабилизатора напряжения должен производить квалифицированный электрик

Не пробуйте сами! Не зная элементарных мер предосторожности при работе с электричеством может привести к опасным последствиям

Подключение однофазного стабилизатора

Данная схема подходит для любых однофазных стабилизаторов напряжения.

Перед началом работ обесточьте оборудование. В распределительном щите разрывается фазный провод. Провод поступающий с входного автомата подать на вход стабилизатора напряжения. Мощность данного автомата должна быть не меньше мощности стабилизатора.

Выходной провод со стабилизатора напряжения подается в нагрузку. Нулевой провод добавляется на клеммную колодку или скрутку. В стабилизаторах других производителей используется четыре провода для подключения. Это подается ноль на вход стабилизатора напряжения, и ноль с выхода.

Перед включением проверьте правильность соединения проводов. Обесточьте нагрузку (отключив распределительные автоматы, если их нет, то выключить все приборы из розеток). Включите стабилизатор напряжения. Проверьте питание на входе стабилизатора и на выходе.

Если напряжение в пределах паспортных характеристик стабилизатора напряжения, то подключить нагрузку. После подключения нагрузки проверьте уровень нагрузки.

Чтобы мощность нагрузки не превышала мощности стабилизатора напряжения. Раз в год необходимо подтягивать винтовые и болтовые соединения. Плохой контакт или плохо затянутый контакт, может привести к выходу из строя изоляции провода или к пожару.

Подключение трехфазного стабилизатора

Трехфазные стабилизаторы отличаются от однофазных лишь количеством линий стабилизации.

Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого.

Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».

После включения трехфазного стабилизатора в сеть, обязательно проверьте выходные напряжения. Они должны соответствовать паспортным характеристикам. Обязательно проводите профилактику винтовым или болтовым соединениям проводов.

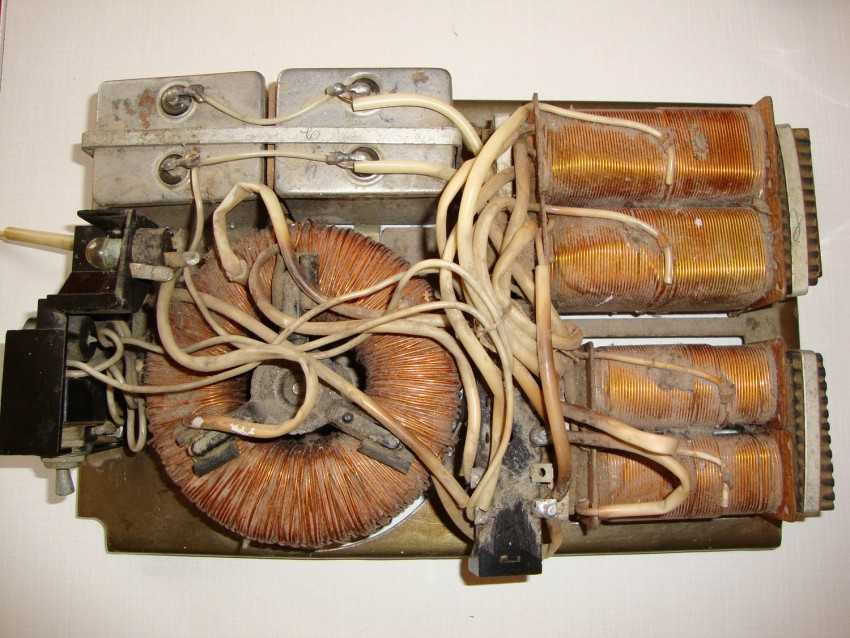

Ремонт электромеханических стабилизаторов напряжения

Самая главная проблема таких стабилизаторов – перегрев. Совершенно необходимо раз в 1-2 месяца, в зависимости от условий эксплуатации, делать техническое обслуживание стабилизатора. И ремонт стабилизаторов напряжения надо начинать именно с чистки.

Проблема перегрева проявляется прежде всего из-за того, что графитовая щётка, когда двигается по поверхности трансформатора, неизбежно изнашивается, и её частички вместе с пылью и прочим мусором остаются на контактной дорожке.

Теперь, когда щётка непрерывно “елозит” по поверхности, она начинает сильнее греться, искрить, мусор горит и пригорает к медной поверхности. В дальнейшем этот негативный эффект будет лавинообразно увеличиваться, и если не принять меры, достигнет необратимых пределов, когда чистка уже не поможет.

Конечно, спасать ситуацию будут тепловые датчики – это первые “звоночки”. Если стабилизатор вдруг начал выключаться “сам”, надо срочно звать специалиста и чистить поверхность.

Вот поверхность трансформатора в удовлетворительном состоянии, после трех лет работы по 8 часов в день:

Поверхность – Удовлетворительно. И это – после промывки спиртом.

А вот – к чему может привести безразличие к состоянию стабилизатора. Это тот же стабилизатор, другая фаза:

Состояние поверхности – Очень плохо

Если даже счистить этот нагар, площадь сечения провода необратимо уменьшится на 20-30%, что увеличит нагрев провода и щётки, и приведёт к вышеописанным пессимистичным процессам:

Поверхность автотрансформатора близко. Изоляция провода выгорела, возможно межвитковое замыкание. Эпоксидка также отвалилась от перегрева.

Тут поможет только наждачка “нулёвка”. Чистить надо по ходу щётки, потом промыть тщательно спиртом и вытереть насухо чистой тряпкой.

Ремонт серводвигателя

Другая поломка – неисправность серводвигателя, когда он перестаёт двигать щётку. Двигатель надо снять, прочистить, продуть, смазать. Поскольку используется двигатель постоянного тока с щётками, то можно попробовать покрутить его в холостую в обе стороны от источника постоянного тока напряжением около 5 В.

Таким образом можно, не разбирая его, немного почистить его щётки, ведь двигатель в работе крутится (точнее, поворачивается) только на угол до 180 градусов.

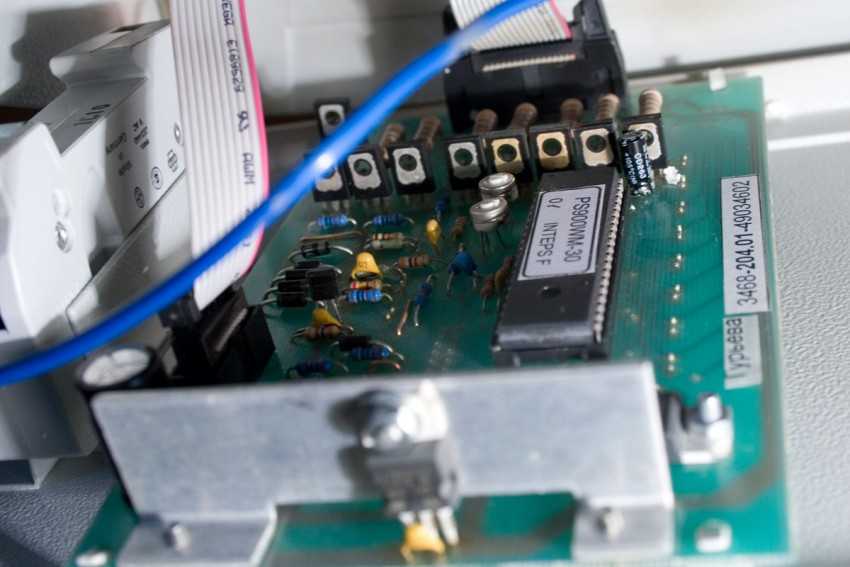

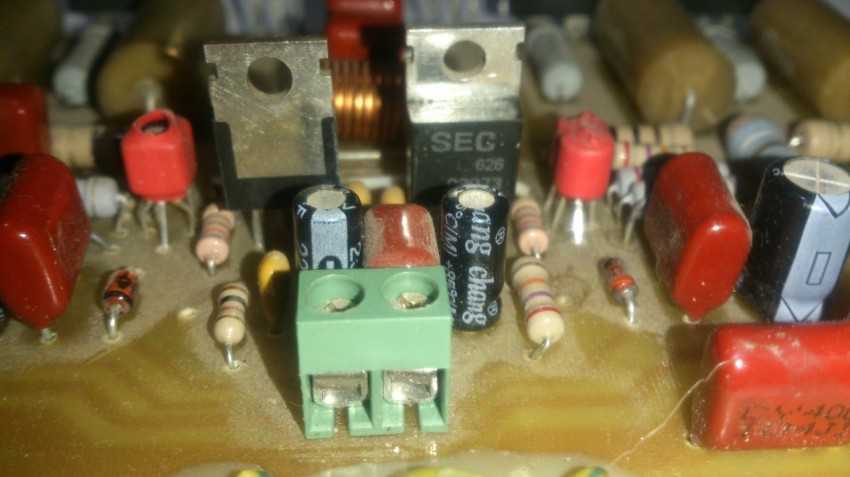

Ремонт электронной платы

Двигатель может не крутиться и потому, что на него не приходит питание. Питание идёт с платы управления, от биполярных транзисторов. Используется пара комплементарных транзисторов TIP41C и TIP42C, поскольку питание схемы двухполярное. Транзисторы надо менять парой, даже если один и будет целый. И только одного производителя.

Также в той же цепи выгорают резисторы 10 Ом (это следствие пробоя транзисторов). Ничто не мешает при замене резисторов увеличить их мощность до 3 или 5 Вт, повысив надежность работы.

Ну и замена реле, транзисторов, концевых выключателей и другой мелочевки – по ситуации.

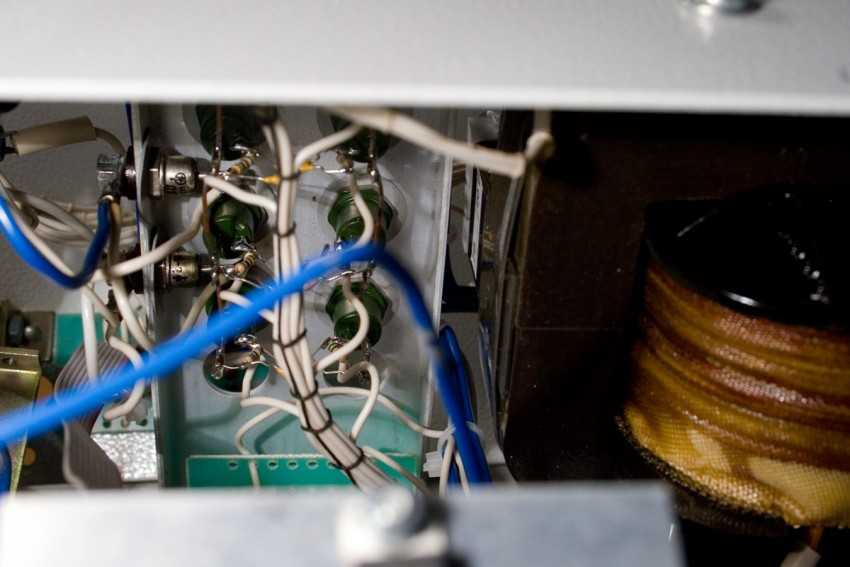

Ремонт силовой части

К силовой части относятся автотрансформаторы (про них я уже сказал предостаточно). А также – контактор и вводной автомат, у которых горят контакты и клеммы. Из надо периодически протягивать, чистить, а при необходимости – менять.

Схемы стабилизаторов и регуляторов тока

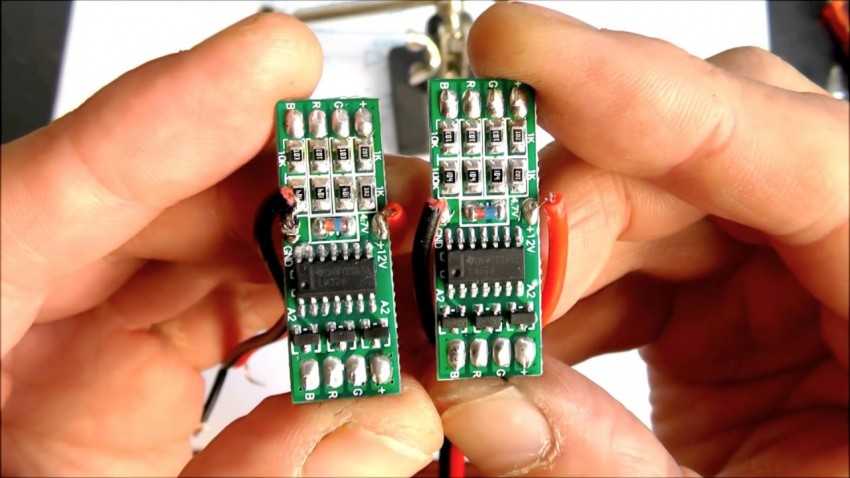

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

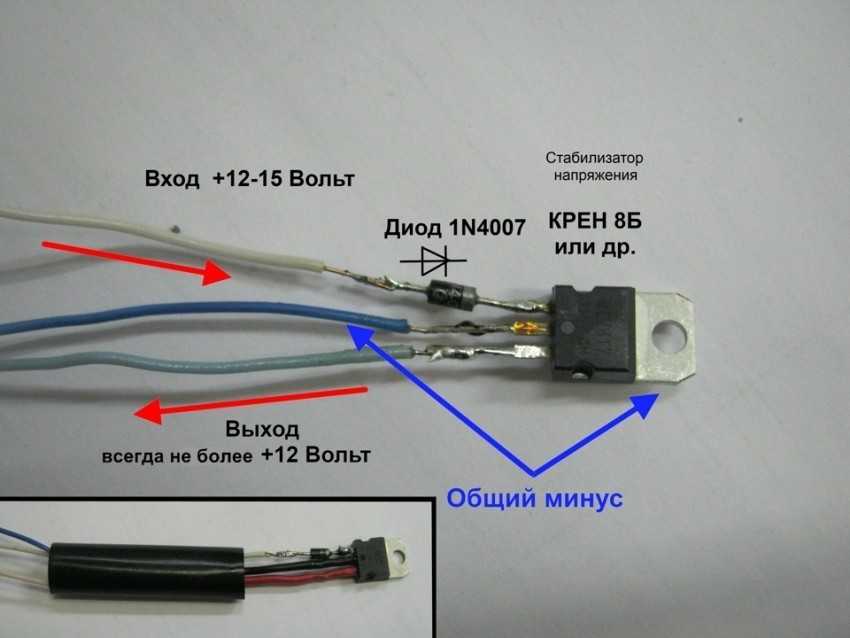

На КРЕНке

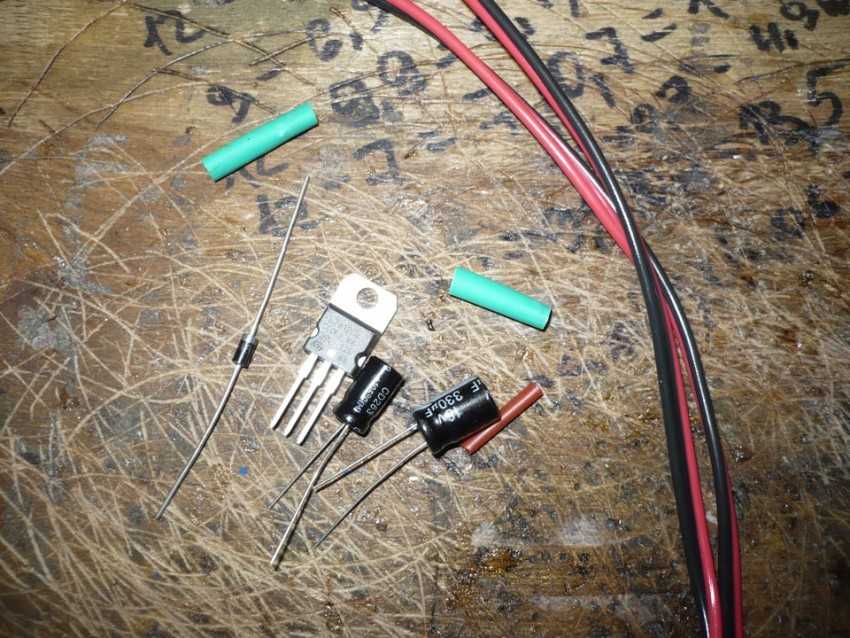

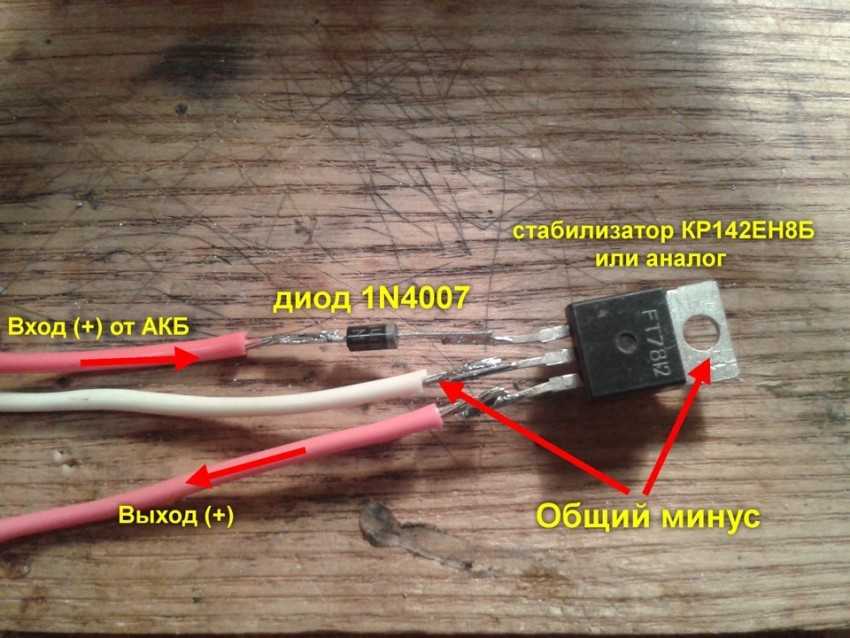

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

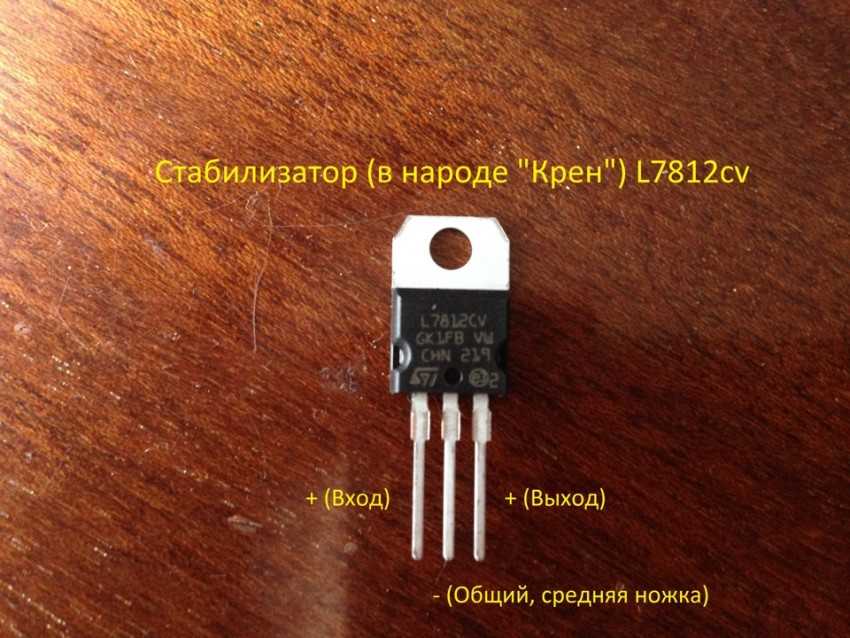

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

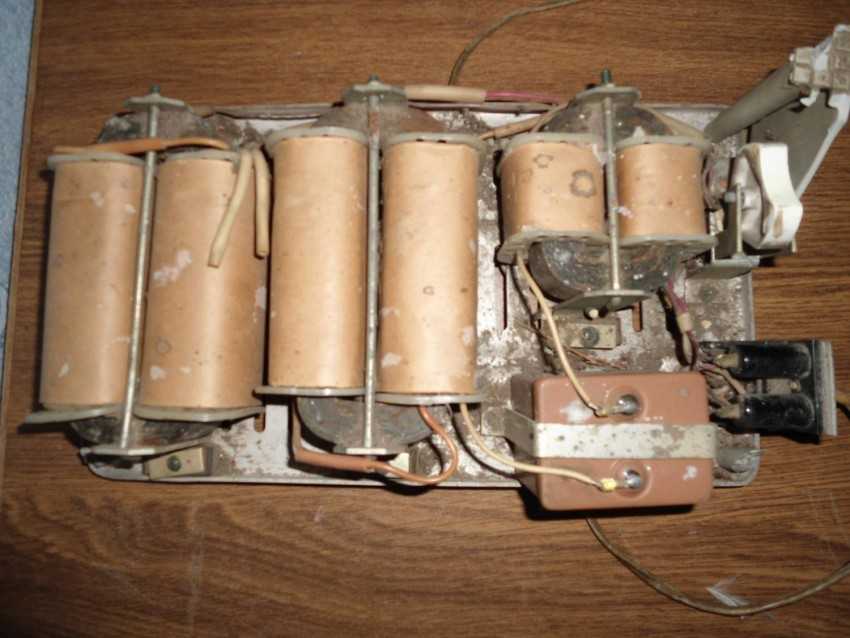

Простейший стабилизатор напряжения своими руками

Рассмотрим, каким образом можно изготовить самостоятельно стабилизатор на 220 вольт собственными руками, имея под рукой несколько простых деталей. Если в вашей электрической сети напряжение значительно снижено, то такой прибор подойдет вам как нельзя кстати. Чтобы его изготовить, понадобится готовый трансформатор, и несколько простых деталей. Лучше взять такой пример прибора себе на заметку, так как получается неплохое устройство, обладающее достаточной мощностью, например, для микроволновки.

Для холодильников и различных других бытовых устройств понижение напряжения сети очень вредно, больше чем повышение. Если поднять величину напряжения сети, применяя автотрансформатор, то во время уменьшения напряжения сети на выходе прибора напряжение будет нормальной величины. А если в сети напряжение станет в норме, то на выходе мы получим повышенное значение напряжения. Например, возьмем трансформатор на 24 В. При напряжении на линии 190 В на выходе устройства получится 210 В, при значении сети 220 В на выходе получится 244 В. Это вполне допустимо и нормально для работы бытовых устройств.

Для изготовления нам понадобится основная деталь – это простой трансформатор, но не электронный. Его можно найти готовый, либо изменить данные на уже имеющемся трансформаторе, например, от сломанного телевизора. Трансформатор будем соединять по схеме автотрансформатора. Напряжение на выходе будет получаться примерно на 11% выше напряжения сети.

При этом нужно соблюдать осторожность, так как во время значительного перепада напряжения в сети в большую сторону, на выходе устройства получится напряжение, которое значительно превышает допустимую величину. Автотрансформатор будет добавлять к напряжению линии сети всего 11%

Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом

Автотрансформатор будет добавлять к напряжению линии сети всего 11%. Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом.

Регулятор SA1 дает возможность, если нужно, подсоединять нагрузку потребителя без автотрансформатора. Конечно, это не полноценный стабилизатор, но зато для его изготовления не требуется больших вложений и много времени.

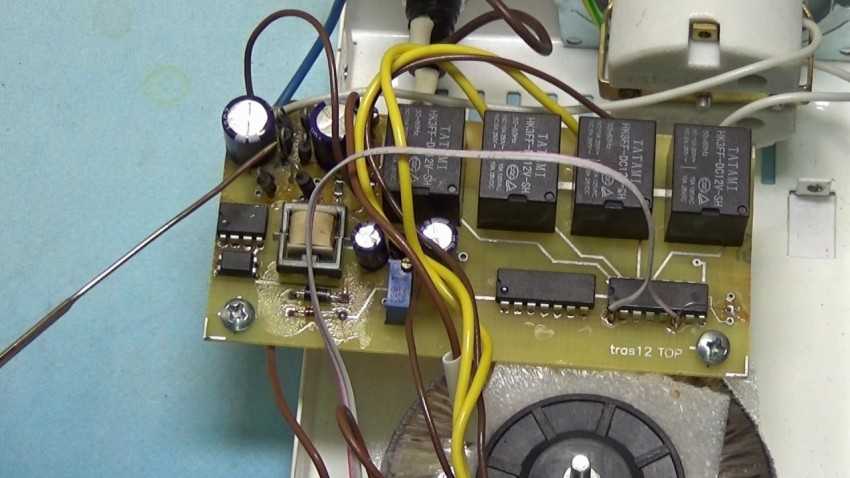

Самодельный стабилизатор напряжения

Watch this video on YouTube

Схема стабилизатора 220 В своими руками для дома

Стабилизаторы симисторного типа функционируют аналогично релейным устройствам, а существенное отличие заключается в наличии элемента, отвечающего за переключение трансформаторной обмотки. Реле в этом случае заменено мощными симисторами, которые управляются контроллерами.

Обмоточное управление симисторами является бесконтактным, с отсутствием характерных звуковых сигналов в виде достаточно громких щелчков. Намотка автоматического трансформатора предполагает использование медного провода.

Схема стабилизатора напряжения

Основные комплектующие и инструмент, необходимые для выполнения самостоятельной сборки стабилизатора, представлены:

  • блоком питания;
  • выпрямителем, измеряющим амплитуду напряжения;
  • компаратором;
  • контроллером;
  • усилительными устройствами;
  • световыми диодами;
  • узлом для торможения подключения нагрузки;
  • автоматическим трансформатором;
  • ключами;
  • выключателем-предохранителем;
  • бытовым паяльником и пинцетом.

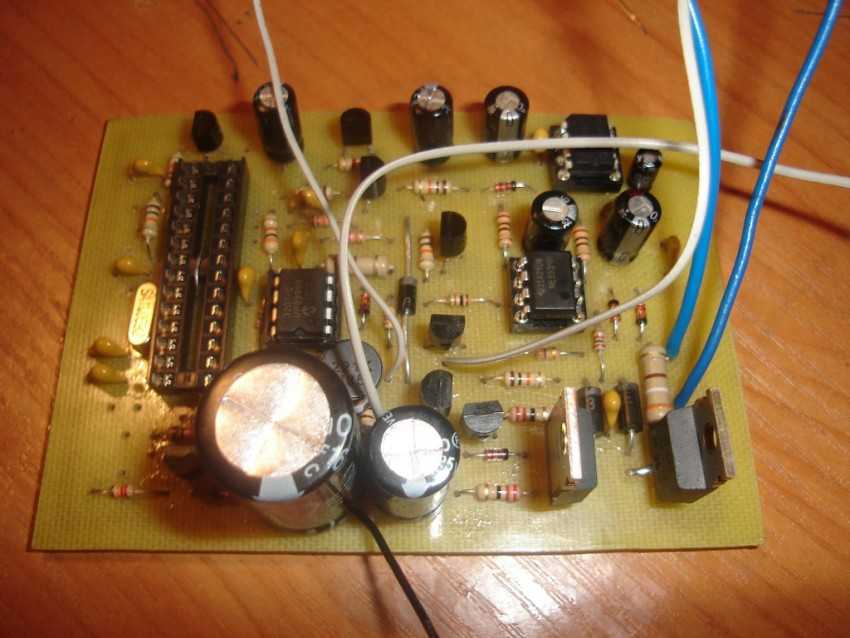

Стандартная печатная плата размерами 11,5х9,0 см выполняется с применением традиционного стеклотекстолита фольгированного типа, после чего напечатанная на лазерном МФУ схема размещения элементов переносится посредством утюга.

  • магнитопровод с сечением 187 ммВІ;
  • кабель ПЭВ-2 в количестве трёх штук для обмотки с количеством витков 8669 и пары обмоток с 522 витками.

На заключительном этапе сборки стабилизатора напряжения на плату устанавливаются мигающие световые диоды.

Самостоятельное выполнение простейшего стабилизатора на 220 В предполагает подключение неэлектронного типа трансформатора с получением на выходе показателей, которые примерно на 11 % превышают стандартное сетевое напряжение.

Подготовка к работе

Выбор и приобретение стабилизатора напряжения для дома – это только начальный этап, с которым придется столкнуться, если вы решили защитить свою бытовую технику от аварийных ситуаций в электросети. Следующим шагом должен стать поиск ответа на вопрос – как подключить и установить стабилизатор напряжения?

подключаем стабилизатор к домашней сети

Итак, прежде, чем приступать к монтажным работам нужно извлечь прибор из упаковки и осмотреть его на предмет возможных механических повреждений. Если стабилизатор долгое время находился при отрицательной температуре (во время транспортировки) следует выдержать не менее 2 часов, прежде чем подключать его к сети. Это позволит избежать появления конденсата при нагреве оборудования в процессе эксплуатации.

Далее переходим к вопросу как установить стабилизатор напряжения для дома? Монтировать оборудование допускается в закрытом помещении, где он не будет подвергаться воздействию строительной пыли или иных агрессивных сред. Рядом со стабилизатором не должны находиться легковоспламеняющиеся материалы.

Смотрим видео, этапы подключения:

https://youtube.com/watch?v=gsmqpvq0YFM

Корпус прибора следует обязательно заземлить, а подключение к сети выполняется через соответствующую пару клемм, расположенных на задней панели. Включение стабилизатора осуществляется при помощи автоматического выключателя при этом вольтметр должен показывать 220 В. К выходным клеммам подключается нагрузка и только после этого можно перевести выключатель в положение включено.

Как рассчитать мощность стабилизатора

Чтобы правильно подобрать модель необходимо определиться какие электроприборы будут подключены к прибору. Определить потребляемую ими мощность можно одним из способов, приводимых в Интернете или воспользоваться самым простым из них. Он заключается в следующем. На электрощите имеется автоматический выключатель, номинал которого подбирается таким образом, чтобы защищать проводку от повреждения в результате перегрузки.

Смотрим видео, правильный расчет мощности прибора:

Но как рассчитать мощность стабилизатора напряжения для дома? Из курса физики известно, что этот параметр равен произведению силы тока на напряжение. Значения этих величин определить несложно. Напряжение в однофазной сети составляет 220В, а номинальный ток обычно указывается на автоматическом выключателе. Допустим он составляет 16А, тогда мощность будет равна 16*220=3520 Вт. Но выбирать стабилизатор нужно с запасом не менее 30%. Это связано с тем, что при повышении им напряжения выходная мощность падает.

Неисправности прибора и их решения

Возможные варианты отказа оборудования обычно приводятся в документации, поставляемой с ним в комплекте. Среди них чаще всего возникают такие неисправности:

  • Самопроизвольное отключение прибора, обычно происходит из-за превышения допустимой нагрузки;
  • Не загорается лампочка индикации сети, если устройство не подключено, неисправен предохранитель или перепутаны подключения;
  • Не удается добиться выходного напряжения в 220 В, при недопустимой величине нагрузки;
  • Нет стабилизации – это может быть связано с неполадками кнопки вход-выход или выключением режима Байпас.

Советы специалиста

Многих потребителей интересует ответ на этот вопрос. Те, кто считают, что за счет этого можно увеличить мощность стабилизатора ошибаются. Наоборот выходные параметры будут соответствовать значению, выдаваемому самым слабым прибором в сети. Например, если были параллельно подключены три прибора на 5;10;15 кВт, то на выходе мощность составит только 5 кВт, так как этот показатель является самым низким.

Это интересно: Как соединить электрические провода: разъясняем обстоятельно

Описание работы однофазного стабилизатора напряжения 220 вольт

В электрическую схему устройства входят 3 пороговых блока, выполненные по принципу делителя напряжения, состоящие из стабилитрона и резисторов (R2-VD1-R1, VD5-R3-R6, R5-VD6-R6). Так же в схеме имеются 2 транзисторных ключа VT1 и VT2, которые управляют электромагнитными реле К1 и К2.

Диоды VD2 и VD3 и фильтрующий конденсатор С2 образуют источник постоянного напряжения для всей схемы. Емкости С1 и С3 предназначены для гашения незначительных скачков напряжения в сети. Конденсатор С4 и сопротивление R4 — “искрогасительные” элементы. Для предотвращения выбросов напряжения самоиндукции, в обмотках реле при их отключении в схему добавлены два диода VD4 и VD7.

Силиконовый коврик для пайки
Размер 55 х 38 см, вес 800 гр….

Подробнее

При безупречной работе трансформатора и пороговых блоков, каждый из 4-х диапазонов регулирования создавал бы интервал напряжения от 198 до 231 вольт, а вероятное сетевое напряжение могло бы находиться в районе от 140…260 вольт.

Тем не менее, в действительности нужно брать во внимание разброс параметров радиодеталей и нестабильность коэффициента трансформации трансформатора при разных нагрузках. В связи с этим у всех 3-х пороговых блоков диапазон выходного напряжения уменьшены по отношению к выходному напряжению: 215±10 вольт

Соответственно сузился и интервал колебания на входе до 160…250 вольт.

Самодельный аппарат

А какую можно реализовать схему стабилизатора напряжения 220В своими руками? Самый простой вариант стабилизатора состоит из минимального количества комплектующих:

  • трансформатор;
  • конденсатор;
  • диоды;
  • резистор;
  • провода (для соединения микросхем).

Используя простейшие навыки, собрать устройство не так сложно, как может показаться. Но при наличии старого сварочного аппарата все упрощается, поскольку он практически уже собран. Однако проблема в том, что не у каждого человека найдется такой сварочный аппарата, а поэтому лучше подыскать другой способ для самодельного устройства.

По этой причине рассмотрим, как можно изготовить некоторый аналог симисторного стабилизатора. Данный прибор будет рассчитан на входной рабочий диапазон 130-270 В, а на выход будет подаваться от 205 до 230 В. Большая разница входного тока это скорее плюс, а вот для выходного – это уже минус. Но для многих бытовых приборов эта разница допустима.

Что касается мощности, то схема тиристорного стабилизатора напряжения 220В, своими руками изготавливаемого, допускает подключение электроприборов до 6 кВт. Переключение нагрузки производится в течение 10 миллисекунд.

Последовательность изготовления стабилизатора напряжения своими руками

Прежде чем приступать к самостоятельному изготовлению стабилизирующего устройства, необходимо приобрести некоторые инструменты. Перечень их следующий:

  • Паяльник. Так как работа будет проходить с чувствительными электронными элементами, то мощность паяльника должна быть в пределах 40 Вт. Диоды, транзисторы и прочие радиоэлектронные элементы достаточно чувствительны к высоким температурам, и воздействие паяльника мощностью в 80 или 100 Вт может их повредить.
  • Пинцет. Чтобы элемент надёжно припаять к другому элементы, их следует предварительно нагреть. А удерживать горячий провод голыми руками не очень удобно и комфортно.
  • Монтажный или канцелярский нож. Идеально подходит для снятия изоляции с проводов. Покупать для этого дорогостоящие специализированные клещи нет никакого смысла.
  • Канифоль и олово. Расходные материалы для пайки. Для начинающих радиотехников можно приобрести дополнительно паяльную кислоту.

Необходимые инструменты собраны, и можно приступать к монтажу схемы.

Низкочастотные устройства

Для обслуживания устройств с частотой менее 30 Гц существует такой стабилизатор напряжения 220В. Схема его схожа со схемами релейных моделей за исключением транзисторов. В данном случае они имеются с эмиттером. Иногда дополнительно устанавливается специальный контроллер. Многое зависит от производителя, а также модели. Контроллер в стабилизаторе необходим для передачи сигнала на блок управления.

Для того чтобы связь была качественной, производители используют усилитель. Устанавливается он, как правило, на входе. На выходе в системе имеется обычно обмотка. Если говорить про предел напряжения в 220 В, конденсаторов можно найти два. Коэффициент передачи тока у таких устройств довольно низкий. Причиною этого принято считать малую предельную частоту, которая является следствием работы контроллера. Однако коэффициент насыщения находится на высокой отметке. Во многом это связано именно с транзисторами, которые устанавливаются с эмиттерами.

Поэтапность изготовления

Согласно подробной инструкции, как смонтировать стабилизатор, прежде всего, следует подготовить требуемого размера плату печатную. Создаётся она из стеклотекстолита специального фольгированного. Микросхема расположения элементов может быть в напечатанном формате, либо перенесённой на плату посредством утюга.

Затем схемой создания простого стабилизатора предусмотрена непосредственно сборка прибора. Для данного элемента понадобится магнитопровод, несколько кабелей. Один провод диаметром в 0,064 мм применяется для изготовления обмотки. Количество требуемых витков достигает 8669.

Остальные два провода используют для создания оставшихся обмоток, характеризующиеся в сравнении с первым вариантом диаметром в 0,185 мм. Число обустраиваемых витков для данных обмоток равно не менее 522.

При необходимости упростить поставленную задачу предпочтительно воспользоваться последовательно соединяющимися трансформаторами марки ТПК-2-2 12В.

К тому же пошаговым собственноручным изготовлением стабилизатора во втором приборе следует произвести 7 отводов. При этом для нескольких трёх применяется провод 3 мм в диаметре, для других используются шины 18 мм2 сечением. Это даст возможность исключить нежелательное нагревание устройства во время рабочего процесса.

Остальные элементы следует покупать в специализированной торговой точке. Как только всё нужное закуплено, следует собрать прибор.

Работы следует начинать с установки необходимой микросхемы, которая выступает в качестве контроллёра на обустраиваемый теплоотвод, производимый из платины. Помимо этого на него устанавливаются симисторы. Затем на плату монтируются светодиоды мигающие.

Если создание приборов симисторного для вас является сложной задачей, то рекомендуется остановиться на линейном варианте, характеризующемся подобными свойствами.

Тонкости регулировки

Потребность в регуляторе напряжения будет в следующих условиях:

  • Необходима регулировка переменного, и постоянного напряжения.
  • Возможность регулировать напряжение в нагрузке.

Каждый перечисленный пункт определяет свой набор радиодеталей в схеме. Но устройство самого простого регулятора основано на переменном резисторе. При регулировке переменного напряжения не создается искажений. С помощью переменного сопротивления возможна регулировка и постоянного тока.

Чтобы напряжение и нагрузка тока была заданного параметра, используют стабилизаторы. Напряжение на выходе сверяют с правильным значением, и при возникновении небольших заданных изменений происходит автоматическое восстановление регулятора.

Можно отыскать множество пошаговых инструкций, как сделать регулятор напряжения. Но самым простым, и понятным вариантом считается устройство на интегральных микросхемах. Удобство изделий позволяет питать светодиоды и другие системы освещения в автомобиле. Для сетевого регулятора нужен преобразователь понижающего типа, а к входу следует подключать выпрямитель.

Очень часто нагрузка может иметь разные параметры, поэтому для подобных случаев без специальных стабилизаторов напряжения не обойтись. Их работа может осуществляться в нескольких режимах.

Для всех устройств электронного типа важно получать стабильное напряжение. Они имеют нелинейные компоненты, встроенные в электрическую цепь

Имеется регулятор напряжения основанный на тиристоре. Это очень мощный полупроводник, который применяется в преобразовательных приборах больших мощностей. Благодаря специфичному управлению, его используют для коммутации «переменки».

Принцип действия

Рассмотрим, как функционирует стабилизатор напряжения, выполненный своими руками.

После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов.

Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться.

Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка.

Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход.

Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Сборка стабилизатора напряжения 220В своими руками

Многие умельцы считают стоимость заводских выпрямителей слишком высокой, поэтому предпочитают изготовить его самостоятельно. Все комплектующие для прибора приобретаются в соответствующих магазинах. Собирается преобразователь своими руками по схеме стабилизатора напряжения 220В. Схему размещения всех элементов печатают на принтере и переносят на плату, используя обычный утюг.

Из положительных качеств таких стабилизаторов можно отметить только низкую стоимость и возможность заменить вышедший из строя элемент самостоятельно. Что касается качества и надежности таких моделей, то здесь явное преимущество у заводских приборов. Ведь для того, чтобы собрать модель с высокой эффективностью и мощностью необходимо специальные измерительные приборы.

Чтобы собрать стабилизатор самостоятельно, потребуется разобраться во всех тонкостях функционирования выпрямителей, приобрести все соответствующие детали и выполнить их корректный монтаж. Если такой уверенности нет, лучше отдать предпочтение качественной заводской модели, пусть и более дорогой по стоимости, но превосходящей по всем остальным критериям самодельный аналог.

Если цена всего бытового оборудования и электроприборов, находящихся в вашем доме значительно выше, чем стоимость даже дорогого преобразователя напряжения, будет естественным решение о его приобретении.

https://youtube.com/watch?v=nHulG9WGtqo

Инверторные стабилизирующие устройства

Всё более популярными становятся устройства стабилизации, работающие по принципу двойного преобразования напряжения. Они не имеют подвижных элементов и обеспечивают куда более высокое качество выравнивания тока, чем классические сервоприводные, релейные и электронные.

Схема инверторного стабилизатора напряжения 220В включает:

  • Входной частотный фильтр;
  • Выпрямитель напряжения;
  • Корректор коэффициента мощности;
  • Накопительный конденсатор;
  • Преобразователь постоянного напряжения в переменное (инвертор) с требуемыми на выходе устройства характеристиками.
  • Микроконтроллер.

Инверторные устройства стабилизации обеспечивают КПД выше 90% и практически нулевую инерционность, поддерживая широкий спектр входных параметров тока.

Схема подключения стабилизатора напряжения не представляет особой сложности

Очень важно при этом грамотно выбрать сечение кабеля:

  • Чем выше мощность устройства, тем большей должна быть площадь сечения;
  • При низком уровне входного напряжения сила тока будет большой, поэтому для сетей с преобладающими проседаниями напряжения следует выбирать сечение кабеля с запасом.

И главное: при подключении стабилизатора любого типа требуется неукоснительно соблюдать правила электробезопасности и рекомендации производителя, указанные в паспорте устройства.

Этапы изготовления

Чтобы собрать стабилизатор напряжения 220В для дома своими руками сначала нужно подготовить печатную плату размером 115х90 мм. Она изготавливается из фольгированного стеклотекстолита. Схема размещения деталей может быть напечатана на лазерном принтере и при помощи утюга перенесена на плату.

Смотрим видео, самодельный несложный прибор:

схема электрическая принципиальная

Далее переходим к сборке трансформаторов. Для одного такого элемента потребуется:

  • магнитопровод площадью сечения 1,87 см²;
  • три кабеля ПЭВ-2.

Первый провод используется для создания одной обмотки, при этом его диаметр составляет 0,064 мм. Число витков должно равняться 8669.

Два оставшихся провода потребуются для выполнения других обмоток. Они отличаются от первого диаметром, составляющим 0,185 мм. Количество витков для этих обмоток будет равно 522.

Если хотите упростить себе задачу, то можно воспользоваться двумя готовыми трансформаторами ТПК-2-2 12В. Их соединяют последовательно.

В случае изготовления этих деталей самостоятельно после того как будет готов один из них переходят к созданию второго. Для него будет нужен тороидальный магнитопровод. Для обмотки выбирают тот же ПЭВ-2, что и в первом случае, только количество витков составит 455.

Также во втором трансформаторе придется выполнить 7 отводов. Причем для первых трех используется провод диаметром 3мм, а для остальных – шины, сечением 18 мм². Это поможет избежать нагревания трансформатора в процессе работы.

соединение двух трансформаторов

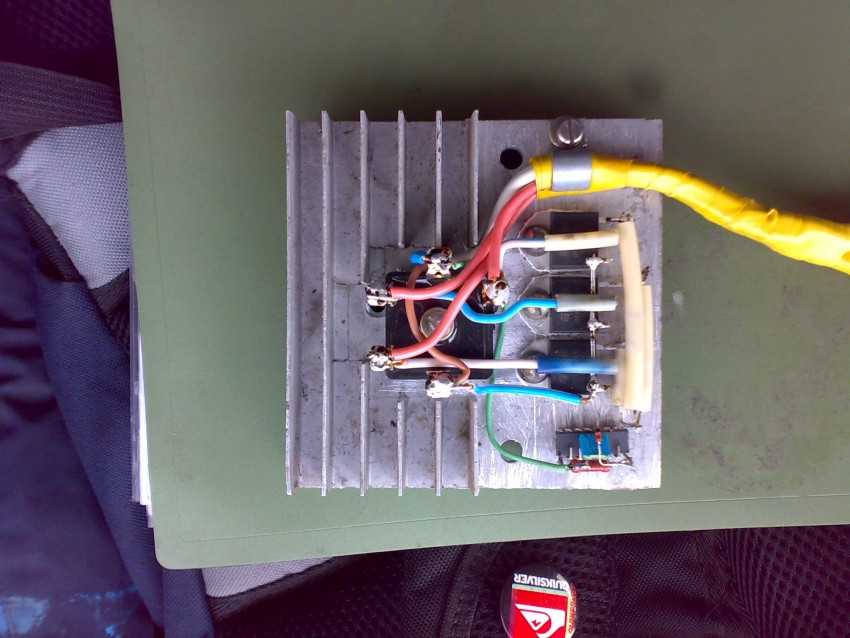

Все остальные комплектующие для прибора, создаваемого своими руками лучше приобретать в магазине. После того, как все необходимое закуплено можно приступать к сборке. Начинать лучше всего с установки микросхемы, выполняющей роль контроллера на теплоотвод, который изготавливается из алюминиевой платины площадью более 15 см². На него также монтируются симисторы. Причем теплоотвод, на который предполагается их установка должен иметь охлаждающую поверхность.

Далее необходимо установить на плату светодиоды. Причем лучше выбирать мигающие. Если не получается расположить их согласно схеме, то можно разместить на стороне, где находятся печатные проводники.

Если сборка симисторного стабилизатора напряжения 220В своими руками для вас кажется сложной, то можно остановиться на более простой линейной модели. Она будет обладать аналогичными свойствами.

Эффективность изделия, выполненного своими руками

Что толкает человека на изготовление того или иного прибора? Чаще всего – его высокая стоимость. И в этом смысле стабилизатор напряжения, собранный своими руками, конечно, превосходит фабричную модель.

Кроме того, все детали для такого прибора предварительно покупались в магазине, поэтому в случае выхода их из строя всегда можно будет найти аналогичную.

Если же сравнивать надежность стабилизатора, собранного своими руками и произведенного на предприятии, то здесь преимущество на стороне заводских моделей. В домашних условиях разработать модель, отличающуюся высокой производительностью практически невозможно, так как нет специального измерительного оборудования.

Заключение

Существуют различные типы стабилизаторов напряжения, причем некоторые из них вполне реально сделать своими руками. Но для этого придется разобраться в нюансах работы оборудования, приобрести необходимые комплектующие и выполнить их грамотный монтаж. Если вы не уверены в своих силах, то лучший вариант – приобретение устройства заводского изготовления. Стоит такой стабилизатор дороже, но и по качеству значительно превосходит модели, собираемые самостоятельно.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
