Расшифровка степеней защиты IP

Класс защиты ip

Часто, когда имеют в виду «степень защиты», они говорят «класс защиты ip». С технической точки зрения это одно и то же, то есть синонимичные термины. В нормативной литературе термин «классы защиты IP» обычно не используется, но часто можно встретить вопросы: «класс защиты IP54» или «класс защиты IP65» или «класс защиты IP21, что это такое?». В этих случаях имеется в виду соответствующая степень защиты. В этом случае не предусмотрено никаких отдельных правил или положений по сравнению с указанными выше.

Рассмотрим далее общие степени защиты электрических продуктов и оборудования. Приведем примеры расшифровки ip и определим, где и в каких случаях используются тела этих знаков. Возьмем для наглядности случай с электрическими щитами.

IP 20

IP 20 – есть защита от крупных и крупных предметов диаметром более 12,5 мм (это обозначено «2»), защиты от воды нет, так как соответствующая позиция «0». Такое оборудование IP 20 подходит для установки в сухих помещениях, где не ожидается появления воды (брызг) на теле, отсутствует влияние предметов диаметром до 12,5 мм. В случае распределительного щита с IP 20 его следует устанавливать в комнатах, коридорах квартир, но нельзя использовать, например, в ванной комнате.

IP 30

IP 30: представленный бренд утверждает, что продукт не имеет защиты от влаги. Отличие от предыдущего заключается в большей защите от механических воздействий. Электрический щит IP 30 защищен от предметов диаметром 2,5 мм и более.

IP 44

IP 44 – степень защиты указывает на то, что корпус или внешний кожух изделий защищен от инородных тел диаметром от 1 мм и более. Это различные резьбы, шпильки, гайки, ручной инструмент, отвертки и т.д. Также есть защита от влаги и случайных брызг воды. Оборудование с таким корпусом можно использовать в сооружениях с повышенной влажностью, влажностью даже на открытом воздухе, но вода не должна попадать струей. На продукте со степенью защиты IP 44 нет защиты от пыли. Если запыленность помещения или помещения увеличивается, не используйте экран IP44.

Корпуса для распределительных щитов IP 44 подходят для зданий с повышенной влажностью, а также для установки вне помещений, но под навесом. Это предотвратит попадание струи воды.

IP 54

IP 54 – представленная степень защиты отличается от IP 44 более полной и надежной защитой от инородных тел. Корпус с такой степенью защиты следует выбирать для участков, где может образовываться пыль. Электрооборудование в корпусе IP 54 будет получать небольшое количество пыли и не окажет неблагоприятного воздействия на работу продукта.

IP 55

IP 55 – корпус изделий полностью защищен от негативного механического воздействия различных предметов и частично от проникновения пыли. IP 55 применяется во влажных средах, за их пределами, где возможно кратковременное воздействие воды на корпус (кожух) оборудования в виде струи. Корпуса электрических панелей, предназначенных для наружной установки, обычно имеют степень защиты IP 55. Эта панель может быть установлена ​​практически в любом месте дома. Навес для этого не нужен.

IP 65

IP 65 – Абсолютно пыленепроницаемый, абсолютно пыленепроницаемый. Электрический щит со степенью защиты IP 65 может быть установлен или использован в любых условиях окружающей среды, как в помещении, так и на открытом воздухе.

Защита от проникновения твердых частиц

IP	Степень защиты
IP0X	Нет защиты.
IP1X	Защита от проникновения объекта размером больше 50 мм (нога, рука, кирпич).
IP2X	Защита от проникновения объекта размером более 12,5 мм.
IP3X	Защита от объектов размером более 2,5 мм.
IP4X	Защита от проникновения частиц размером более 1 мм.
IP5X	Защита от пыли. Во внутрь устройства может проникнуть небольшое ее количество, не влияющее на работоспособность устройства.
IP6X	Полная защита от попадания пыли.

Вторая цифра в обозначении степени защиты (IPXX) обозначает уровень защиты от попадания воды. Он варьируется в значениях от 0 до 9. Расшифровка ниже.

Индексация: степень защиты IP68

Абсолютный лидер во всей линейке возможных защитных показателей – это IP68. Как мы можем судить, это максимальный уровень защиты устройства, которое может быть в принципе.

Разбор индексации:

• Маркер 6 означает максимальную защиту от пыли и твёрдых предметов;
• Маркер 8 символизирует, что влагозащита механизмов от проникновения воды и влаги максимальна (waterproof);
• Это средства, которые могут использоваться в водном пространстве вплоть до 1 метра глубиной, при этом неограниченное количество времени.

Помимо рассмотренных, существуют также иные: IP54, IP66, IP55, IP23, IP21, IP56, IP33, IP64, IP57, IP53, IP31, IP43, IP24, IP69, IP52, IP41, IP34, IP22, IP32, IP58, IP63, IP53, IP45, IP42, IP67.

Пожароопасность помещения

Обратимся теперь к главе 7.4 ПУЭ.

Она говорит нам, что все пожароопасные территории делятся на 4 вида.

Это объекты следующих классов.

• П-I – помещения с горючими жидкостями, воспламеняющимися при температуре от 61°С.
• П-II – места, где происходит выделение горючей пыли, волокон с нижним порогом возгорания от 65 г/м³, взятом в воздушном объеме.
• П-IIа – помещения с твердыми горючими веществами.
• П-III – открытые территории, где присутствуют горючие твердые материалы или жидкости, загорающиеся при температурном режиме свыше 61°С.

К примеру, для зоны класса П-IIа при размещении приборов пожарной автоматики

в специальном шкафу, эти приборы должны иметь степень защищенности IP44 по ГОСТ 14254.

При этом ПУЭ допускает менять уровень защиты оболочки от воды (вторую цифру маркировки),

исходя из условий установки электроприборов.

Расшифровка степени защиты

Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку.

Пылезащита

Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов, то есть за пылезащиту.

Степень защиты	Диаметр твердых предметов, от которых обеспечивается защита	Защита от проникновения пыли
IP0x	—	Без пылезащиты, внутрь корпуса могут проникать любые твердые объекты
IP1x	≥ 50 мм	Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов.
IP2x	≥ 12,5 мм	Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов.
IP3x	≥ 2,5 мм	Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей.
IP4x	≥ 1 мм	Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов.
IP5x	Пылезащищённое	Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
IP6x	Пыленепроницаемое	Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылезащитой IP65, IP66, IP67 и IP68.

Влагозащита

Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обозначает класс защиты от проникновения внутрь корпуса воды и влаги, то есть уровень водонепроницаемости или водостойкость.

Степень защиты	Описание воздействия водой и влагой, от которой обеспечивается защита	Защита от проникновения воды
IPx0	—	Без влагозащиты, внутрь корпуса беспрепятственно может проникать вода.
IPx1	Вертикальные капли	Защита от вертикальных капель воды. Вода, капающая вертикально на корпус, не должна попадать внутрь корпуса устройства и нарушать его работу.
IPx2	Вертикальные капли под углом до 15°	Защита от вертикальных капель воды при отклонении корпуса на угол до 15 градусов.
IPx3	Падающие брызги	Защита от дождя или брызг воды, которые падают вертикально или под углом до 60 градусов.
IPx4	Брызги	Защита от брызг, которые падают на корпус под любым углом.
IPx5	Струи	Защита от струй воды, которые падают на корпус под любым углом. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP65.
IPx6	Морские волны	Защита от сильных водяных струй и морской воды. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP66.
IPx6K	Мощные струи воды высокого давления	Защита от водяных струй под повышенным давлением.
IPx7	Водонепроницаемость при коротком погружении на глубину до 1 м	Защита от воды при кратковременном погружении в воду. При этом постоянная работа в воде не предполагается. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP67.
IPx8	Водонепроницаемость при погружении на глубину более 1 м длительностью до 30 мин.	Защита от воды при кратковременном погружении в воду. При этом устройство может работать под водой до 30 минут. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP68.
IPx9	Воздействие с водой высокой температуры	Защита от воды при высокотемпературной мойке с водой под высоким давлением.
IPx9K	Воздействие мощной струей воды с высокой температурой	Защита от воды при высокотемпературной мойке с водой под высоким давлением с более близкого расстояния.

Нужно отметить, что защита от попадания воды часто автоматически обеспечивает защиту от проникновения пыли. Например, если устройство получило защиту от воды на уровне 4, то оно автоматически получит защиту от попадания пыли на уровне 5.

Также уровень защиты от воды не складывается после уровня 6. Это означает, что устройство с защитой от воды уровня 7 не обязательно будет соответствовать уровню защиты от воды 5 или 6. При соответствии нескольким уровням они перечисляются через косую черту, например, IP65/IP68.

Дополнительно

После указания степени защиты могут добавлять буквенные обозначения, которые указывают на степень защиты человека от доступа к опасным частям устройства или параметры тестирования.

Буква	Значение
А	Защита от доступа тыльной стороной руки.
В	Защита от доступа пальцем.
С	Защита от доступа инструментом.
D	Защита от доступа проволокой.
H	Высоковольтная аппаратура.
М	Устройство работало о время испытаний защиты от воды.
S	Устройство не работало о время испытаний защиты от воды.
W	Защита от погодных условий.

Таблица кодовых обозначений

Чтобы понимать значение индекса IP, необходимо ознакомиться с расшифровкой каждого класса. Далее она приводится отдельно для 1-й цифры (защита от твердых тел) и для 2-й (от влаги).

Защита от твердых тел

Данные удобно представить в виде таблицы.

Класс
Минимальный диаметр твердых частиц, проникновение которых не допускается, мм
Описание
–
Защита отсутствует, токоведущие части полностью открыты
1
50
Исключено неосторожное касание токоведущих частей тыльной стороной кисти, предплечьем, локтем и т.д.
2
12,5
Исключено касание токоведущих частей пальцами и аналогичными по размеру предметами
3
2,5
Внутренние части недоступны для инструментов, кабелей и т.п.
4
1
Внутрь не попадут даже самые тонкие провода, мелкие метизы и пр.
5
Песок
Внутрь корпуса может попасть только мелкая пыль. Касание токоведущих частей даже самым тонким инструментом полностью исключено
6
Пыль
Корпус непроницаем даже для самой мелкой пыли. Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Защита от попадания воды

Данные также сведены в таблицу.

Класс влагозащиты	При каком воздействии воды защита эффективна	Комментарий
Защита отсутствует	Попадание воды на прибор ни в каком виде не допускается. Установка — только в сухом помещении
1	Вертикально падающие капли	—
2	Капли, падающие под углом до 150 к вертикали	Фактически это означает, что устройство можно повернуть относительно горизонтальной оси под падающими каплями на угол до 150
3	Капли с углом отклонения от вертикали до 600	Такие устройства уже не боятся дождя и могут устанавливаться на улице
4	Брызги с любым направлением	Речь все еще идет о каплях, но уже падающих под любым углом. Такое оборудование устанавливают, к примеру, в ванной вблизи умывальника или душа
5	Струя со слабым напором, бьющая с любого направления	—
6	Струя с сильным напором, бьющая с любого направления	Устройство можно мыть струей воды. Также ему не вредят накатывающиеся волны
7	Кратковременное погружение на глубину до 1 м	—
8	Погружение на глубину свыше 1 м продолжительностью более получаса	Фактически это означает, что прибор рассчитан на эксплуатацию под водой. Пример — подсветка фонтана
9 (приводится в стандарте DIN 40050-9)	Струя с высокими напором и температурой	Относительно недавно введенный класс для оборудования, нуждающегося в тщательной мойке горячей водой: бетономешалки, самосвалы, прочая дорожная техника, машины на пищевом и химическом производствах

Категория «7» и «8» не наследуют свойства предыдущих классов. То есть принадлежность к 7-му типу влагозащиты (допускается кратковременное погружение) вовсе не означает, что устройство защищено от направленной струи (классы 5 и 6). Аналогично принадлежность к 9-му классу (горячая струя высокого давления) не означает, что устройство переносит погружение под воду (классы 7 и 8).

Если оборудование и защищено от струй, и может работать под водой, указывают два индекса, например: IP65/68.

Каждый класс по влагозащите подразумевает и определенную категорию по пылезащите. То есть в прибор, защищенный от брызг (4-й класс по влагозащите), само собой не проникнут и твердые предметы размером до песка (5-й класс по пылезащите).

Дополнительные и вспомогательные обозначения

В некоторых случаях степень недоступности токоведущих частей для человека обозначают дополнительной литерой A, B, C или D, проставляемой после двух цифр.

При каких условиях применяются дополнительные обозначения:

1. класс по защите от проникновения твердых предметов в маркировке не указан, то есть вместо 1-й цифры проставлен знак «Х»;
2. фактический уровень защиты от проникновения предметов выше, чем заявлено в маркировке.

Буквы означают, что исключен контакт с токоведущими частями:

• A — тыльной стороной руки;
• B — пальцами;
• C — инструментом;
• D — проволокой.

К примеру, прибор по результатам испытаний был отнесен к 1-му классу защиты от проникновения твердых тел (до 50 мм или тыльная сторона руки), но впоследствии были приняты меры, не позволяющие пролезть внутрь пальцами. Запишут: IP10B.

Также дополнительно могут прописываться литеры:

1. H. Означает возможность подключения к высокому напряжению — до 72,5 кВ;
2. Mи S. Проставляются на оборудовании с подвижными элементами. «М» означает, что испытаниям на уровень влагозащиты подвергалось работающее оборудование (подвижные элементы совершали движение), «S» — его испытывали при неподвижных элементах.

Символ W говорит о наличии защиты от погодных факторов.

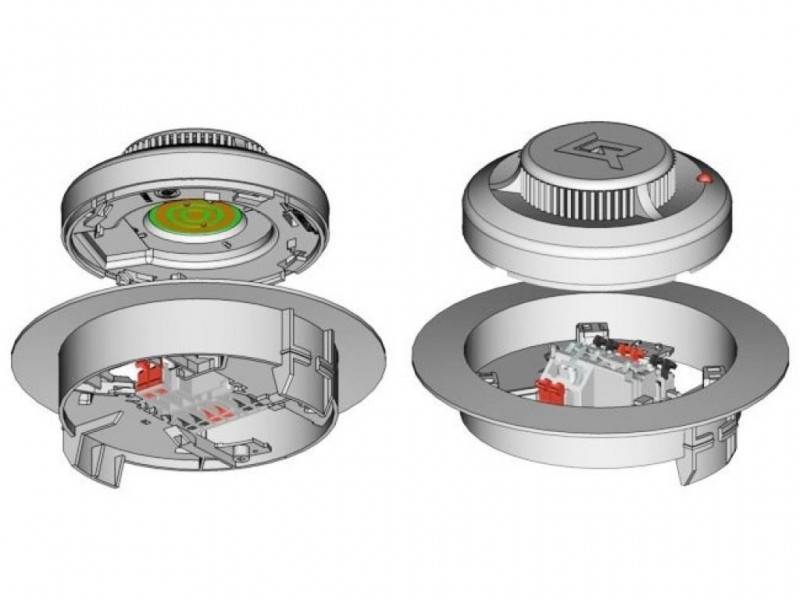

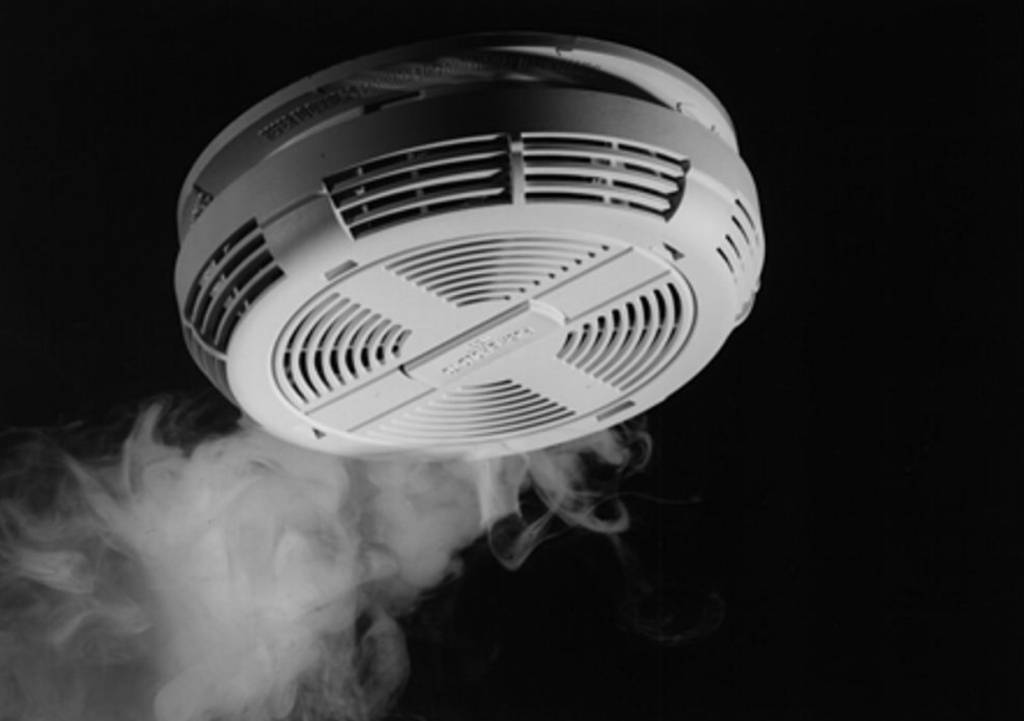

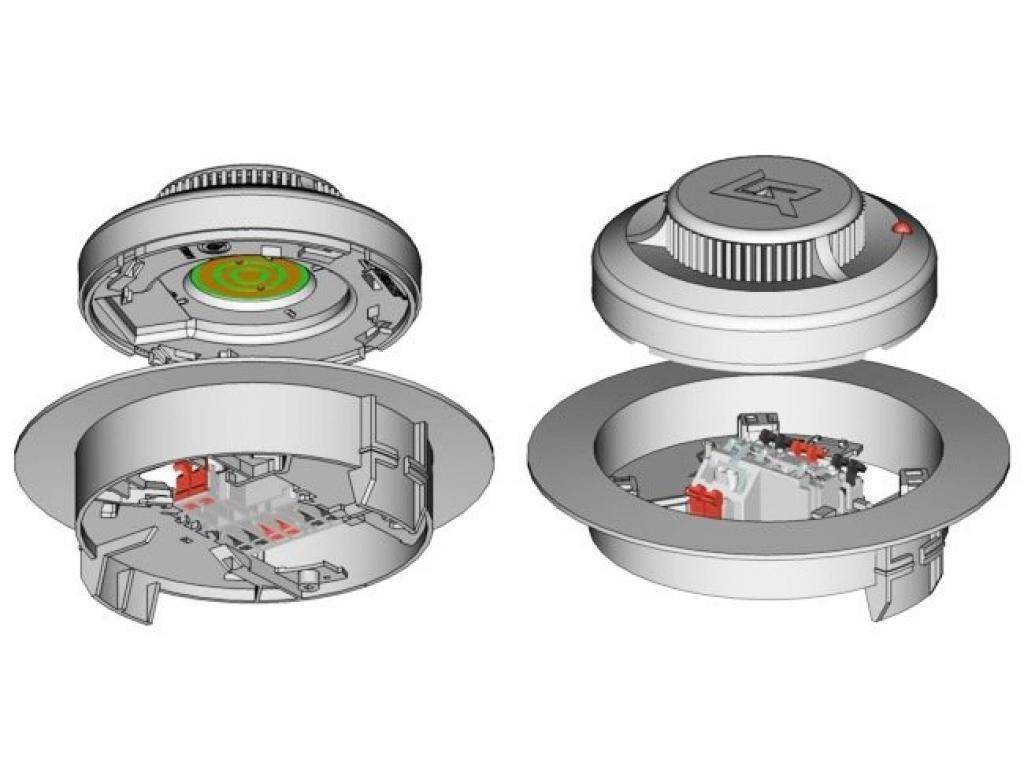

Степень защиты ip, пожарные извещатели

В общем смысле, дорогой читатель, защита касается не только

пожарных извещателей, а и всего электрооборудования.

По сути, это защита оболочки оборудования. Поскольку все электроприборы в какой-то мере подвержены воздействию

внешних факторов, в частности, пожару, они должны успешно факторам этим противодействовать.

Также это может быть влажность или высокое напряжение.

Поэтому нам надо обезопасить наше оборудование от:

• воздействия жидкости и влаги;
• проникновения в корпус устройства посторонних частиц и предметов;
• касания человеком опасных участков прибора.

Предусмотрев все эти детали, мы должны выбирать пожарный извещатель, который имеет необходимую степень защиты по ГОСТ 14254.

Класс защиты ip

Часто, когда имеют ввиду “степень защиты”, говорят “класс защиты ip”. С технической точки зрения это одно и тоже, тоесть синонимичные термины. В нормативной литературе формулировка “классы защиты ip” обычно не употребляется, однако часто можно встретить вопросы: “класс защиты ip54” или “класс защиты ip65”, или “класс защиты ip21 что это?”. В этих случаях имеется ввиду соответствующая степень защиты. Никаких иных или отдельных стандартов в этом случае не предусматривается, помимо указанных выше.

Рассмотрим далее общераспространенные степени защиты электротехнических изделий и оборудования. Дадим примеры расшифровки ip и определим, где и в каких случаях применяют корпуса этих маркировок. Для определенности возьмем случай для корпусов электро распредщитков.

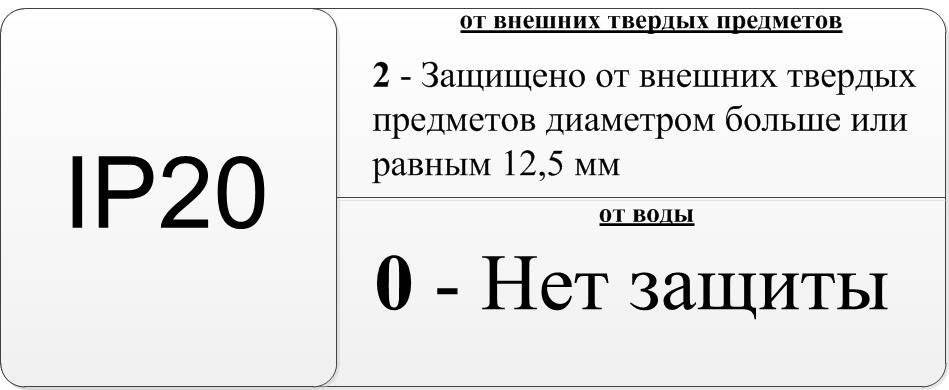

IP 20

IP 20 – присутствует защита от больших, крупных предметов с диаметром выше 12,5 мм (на это указывает «2»), защиты от воды нет, поскольку в соответствующей позиции стоит «0». Такое оборудование IP 20 пригодно для установки в сухих строениях, где не предусмотрено  появление воды (брызг) на корпусе, нет воздействия объектов с диаметром до 12,5 мм. В случае корпуса распредщитка с IP 20, то его следует устанавливать в комнатах, коридоре квартиры но не следует применять, например, в ванной.

IP 30

IP 30 – представленная маркировка говорит, что изделие также не обладает защитой от влажности. Отличие от предшествующей в большей защите от механических воздействий. Электрощиток IP 30 защищен от предметов диаметром 2,5 мм и более.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

IP 54

IP 54 – представленная степень защиты разнится с IP 44 тем, что здесь присутствует более полная и надежная защита от посторонних предметов. Корпус с такой степенью защиты следует выбирать для помещений, где может быть возникновение пыли. На электрическое оборудование в корпусе IP 54 пыль будет попадать в незначительной массе, отрицательного воздействия на функции изделия оказано не будет.

IP 55

IP 55 – корпус изделий обладает полной защищенностью от механического негативного влияния различных предметов и отчасти от проникновения пыли. IP 55 применяется в сырых помещениях, вне их, где может происходить кратковременное действие на оболочку (корпус) оборудования воды в виде струи. Обычно, корпуса электрических щитков, предназначенные для наружной установки, обладают степенью IP 55. Данный щиток разрешено монтировать практически в любом месте на площади участка дома. Навес для него не требуется.

IP 65

IP 65 – обладает полной защитой от пыли, он обладает абсолютной пыленепроницаемостью. Электрощиток с IP 65 может быть смонтирован или использован при любых условиях окружающей среды, как внутри, так и вне помещения.

Что такое IPX?

Обозначения IP, IPX и IPXY используются для определения рейтинга, показывающего насколько хорошо устройство защищено от мелких частиц и жидкости, которые могут навредить внутренностям прибора. Официально «IP» расшифровывается, как «International Protection» (пер. с англ. — «Международная защита»), так как этот стандарт был придуман Международной электротехнической комиссией (IEC). Несмотря на это, чаще аббревиатуру «IP» расшифровывают как «Ingress Protection» (пер. с англ. — «Защита от внешнего воздействия»). Цифры, идущие за буквами, указывают степень и вид защиты.

За пылезащиту отвечает «X»: цифра от 0 до 6 обозначает степень защиты. Нулевая степень не предусматривает вообще никакой защиты, а шестая — самую высокую (пыль не попадет внутрь даже при длительном воздействии). Большинство девайсов потребительского класса вообще не предусматривают никакой защиты от пыли (предполагается, что людям она и не нужна), поэтому этот показатель чаще оставляют нетронутым. Другими словами, мы видим просто «X» после «IP». Например, рейтинг IPX5 означает, что устройство не обладает никакой протестированной степенью защиты от пыли или крупных частиц.

Теперь о значении «Y». Эта буква указывает уровень защиты (от 0 до 8) от жидкостей. Ноль, разумеется, означает отсутствие защиты, а восьмерка позволяет погрузить устройство в воду на глубину до 3 метров на 30 минут. Технически существует и девятый уровень защиты от воды, но он не используется в обычной электронике. Имейте в виду, что в мире электроники уровень защиты от жидкостей всегда имеет обозначение, даже если это «0». К примеру, маркировки «IP2X» вы не встретите, но зато можно увидеть «IP20».

Если вы уже понимаете, что самая лучшая защита от воды и пыли — это IP68, то вы уже кое в чем разобрались. Поздравляем, первый этап дешифровки пройден! Однако между условным IP00 и IP68 — очень большая пропасть, поэтому попробуем обратиться к конкретным примерам. Сосредоточимся на защите от воды. Кстати, пятый и шестой уровни защиты от пыли значат примерно одно и то же: пятая степень предполагает, что пыль может попасть внутрь устройства, но это никак не повлияет на работу; шестая степень гарантирует полную защиту от проникновения пыли.

IPX2

Степень защиты IPX2 обеспечивает небольшую устойчивость к жидкостям. Если человек вспотел, то проблем не будет, но класть IPX2-гаджет под кран нельзя. Защита IPX2 есть, например, у беспроводных наушников Samsung Galaxy Buds. Тесты показывают, что эти наушники спокойно выдерживают влажную среду: человек пробежал с ними 10 км, очень сильно вспотел, но Galaxy Buds не пострадали. Тем не менее, мыть такие устройства нельзя — их следует протирать влажной тканью.

IPX4

Данный уровень обеспечит защиту от прямых брызг. Например, девайс IPX4 можно взять с собой, если вы собрались бежать марафон в плохую погоду или решили усиленно потренироваться в зале. Погружать IPX4-устройство в воду нельзя. Большинству спортивных наушников (проводных и беспроводных) присваивается именно такой уровень защиты, поэтому неполадок возникнуть не должно. К примеру, наушники Bose SoundSport Free обладают именно этой IP-степенью. Опять же, не пробуйте плавать с такой моделью.

IPX6

Вот теперь речь идет о более серьезной водозащищенности. IPX6 — это возможность взять устройство с собой в душ и не бояться его испортить. С другой стороны, не нужно так делать постоянно. Техника с маркировкой IPX6 все же не рассчитана на прямой контакт с водой: с такими гаджетами нельзя купаться в ванной, плавать, а также не стоит ронять IPX6-технику в унитаз. Зато портативные колонки IPX6 можно спокойно ставить рядом с бассейном.

IPX7/8

Если вы растяпа, который вечно роняет телефон, фотоаппарат и часы в воду, то вам лучше не покупать ничего с рейтингом ниже IPX7. Такая защита спасет вас от воды: гаджет выдержит погружение на один метр до 30 минут. Если хочется большего, то IPX8-устройство можно погрузить еще глубже (насколько именно — зависит от производителя) на те же полчаса.

Беспроводные колонки, рассчитанные на водную среду (например, UE Wonderboom и JBL Boombox), всегда обладают рейтингом не ниже IPX7. Таким же рейтингом могут похвастаться некоторые электронные читалки. Топовые смарфоны вроде Samsung Galaxy S9, S10 и iPhone XS/XS Max обладают полной защитой по стандарту IP68. Таким не страшна ни пыль, ни вода. Эти смартфоны можно аккуратно мыть, но необходимо делать все по инструкции.

IP для электрических устройств

Принятая во всем мире аббревиатура IP имеет несколько возможных вариантов расшифровки: International Protection Marking/международный защитный код, Internal Protection/внутренняя защита, Ingress Protection Rating/степень защиты от вмешательства.

Маркировка обозначает уровень защищенности технического устройства от попадания в него пыли, твердых предметов, воды.

Данные, которые характеризуют класс прибора, выясняются экспериментальным путем с применением специально разработанных методов проверки.

Класс защиты любого электрического устройства маркируется следующим образом: сочетание IP и две цифры. В некоторых случаях могут быть добавлены также буквы

Для определения уровня IP применяется интернациональный стандарт ЕС60529, аналогом которого является ГОСТ 14254-96, а также усложненный немецкий вариант DIN 40050-9.

На территории России любое оборудование, монтаж которого осуществляется в помещениях, должно соответствовать ПЭУ – правилам устройства электроустановок, техническим условиям – ТУ, ГОСТу Р51330.20-99.

Согласно принятой российской и международной классификации, максимальный уровень защиты маркируется кодом IP68.

Это обозначение указывает на полную пыленепроницаемость устройства, которое способно также длительное время находиться в воде, испытывая значительное давление.

В удобной таблице сведены вместе значения показателей, которые используются для обозначения степени защиты IP с расшифровкой всех приведенных вариантов

Наивысшая степень защищенности, предусмотренная системой DIN, маркируется как IP69-К; такие знаки наносятся на изделия, которые способны выдержать мойку горячей водой, проводимую при высоком давлении.

Можно встретить приборы, имеющие неопределенную степень защиты. В этом случае цифровое обозначение заменяется буквой «X», то есть маркировка будет выглядеть как «IPX0». За таким обозначением могут также следовать одна или две латинские буквы.

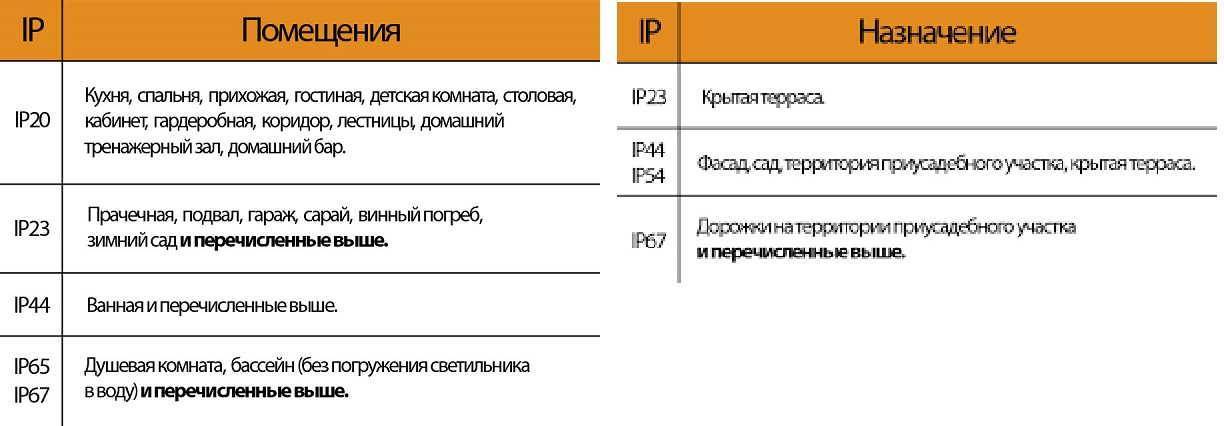

Выбор степени защиты для различных условий

Значение IP должно соответствовать характеристикам места установки оборудования. Слишком низкая степень защиты может привести к аварии и делает эксплуатацию устройства опасной для людей. Избыточная защита повышает стоимость монтажа и увеличивает габариты электроприбора. Приведем несколько примеров типовых условий:

• розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
• в детской комнате желателен класс IP43
• в ванной комнате и на кухне в зонах рядом с водой устанавливаются розетки, выключатели и светильники с классом защиты IP44
• в подвальных помещениях также используются электроприборы со степенью IP44
• оборудование, устанавливаемое на открытых балконах, должно иметь защиту IP45 и выше
• на улице используются устройства со степенью защиты IP64
• максимальную защиту IP68 имеют устройства, предназначенные для работы под водой, например, соединительные муфты подземных кабелей и светильники, которые монтируются на дне бассейна

Что касается промышленного оборудования, все устройства с низким IP (как правило, IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать требуемую защиту в текущих условиях эксплуатации. Как пример устройства с IP00 можно привести печатную плату, работающую без корпуса.

Устройства, работающие самостоятельно, без шкафа, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и без проблем выдерживают долговременную работу в условиях сильного запыления и попадания струй воды.

В целом устройства с высоким IP являются более надежными и конструктивно защищенными. Однако при продолжительной работе в тяжелых условиях необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока эксплуатации.
