Зачистка изоляции силового кабеля
Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?
- Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
- С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
- Отрезаем оставшийся кусок от внешней изоляции.
- Разделываем провода.
Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.
Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.
В арсенале профессионального электрика обязательно есть инструмент для снятия изоляции с проводов, необходимый для зачистки жил при подключении розеток, выключателей, разделки проводки и т.д. Такое приспособление пригодится и домашнему мастеру, затеявшему ремонт в квартире или доме.
Разберемся, какие существуют инструменты для удаления оболочки с проводов, какова специфика их применения и обозначим, на что следует обращать внимание при покупке таких приспособлений. Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом
Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись
Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись
Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись.
Количество контактов, которые подлежат зачистке при выполнении ремонта дома площадью 100 кв. м может достигать тысячи. Выполнять такую работу без специализированных приспособлений – это необоснованная трата сил и времени.
Кроме того, снятие изоляции без профессиональных инструментов для зачистки проводов чревато негативными последствиями:
- высок риск повреждения кабеля, что снижает безопасность эксплуатации электропроводки;
- надрез токопроводящей жилы приводит к снижению сечения провода, как результат – обрыв или подгорание в месте соединения;
- при неаккуратном срезе поврежденный провод при сгибе может сломаться.
В высокочастотных системах с переменным током ситуация усложняется появлением скин-эффекта – ток распределяется неравномерно, а преимущественно в поверхностном слое проводника. В таких проводах любой самый незначительный дефект жилы способен вывести из строя оборудование.
Ножом можно аккуратно счистить изоляцию, но работа займет много времени. А если надо подготовить множество кабелей, то ошибки неизбежны – выполнить быстро большое количество высокоточных надрезов не получится
Когда речь идет о значительных объемах работ, лучше не рисковать и задействовать специальные приспособления. Повреждение проводника может спровоцировать пожар, привести к поломке техники или стать причиной поражения током.
Способы снятия изоляции
Зачистка проводов ножом
Выясним, что же такое стриппер, и зачем он нужен. По назначению это устройство для зачистки концов проводников при монтаже освещения, сборке электрошкафов, бытовой электроники и т.д. Казалось бы, эту работу и ножом сделать несложно. Однако те, кто сталкивался с этой работой, знают, что это совсем не так. Во-первых, без достаточного навыка, наиболее вероятным результатом будет повреждение жил. Если зачищается многожильная продукция, тонкие проволочки подрезаются и отламываются, контакт с клеммой становится хуже. То же происходит с алюминиевыми жилами. При малейшем изгибе подрезанного участка, они отламываются и операцию нужно начинать снова.
Использование бокорезов
Профессионалы умудряются подрезать и стягивать покрытие бокорезами. Однако так недолго и вовсе отрезать зачищаемый участок.
Некоторые производители, Knipex, например, занимаются производством специальных бокорезов, со специальными проточками на лезвиях. Правда такую операцию можно проделать только с жилами максимум двух диаметров.
Снятие изоляции открытым огнем
Иногда прибегают к помощи зажигалки. Достаточно подержать участок провода над огнем, чтобы слегка расплавить полимерное покрытие и затем сдернуть его пальцами. При этом можно получить легкий ожог пальцев, а часть расплавленной оболочки размажется по жилам.
Нож электрика с пяткой
Специальный нож с изогнутым лезвием и пластиной (пяткой) на конце изгиба. Им можно снимать покровы быстрее, чем срезать ее обычным клинком. Правда, и тут нужно набить руку. Пользуется популярностью среди профессионалов.
Клык
Специальный нож для надреза наружной оболочки в продольном направлении. С обретением некоторой сноровки, клыком можно снимать покрытие круговым движением. Рукоять клыка заканчивается специальным колесом. Поворотом колеса можно регулировать глубину реза наружной оболочки.
Многофункциональный нож
Интересное устройство, способное выполнять снятие изолирующего покрытия многими способами. С его помощью можно выполнять следующие операции:
- разрезать внешнюю оболочку;
- сделать поперечный или круговой надрез;
- снять покрытие с помощью готовых отверстий;
- воспользоваться выдвижным универсальным лезвием, чтобы выполнить операцию «дедовским» способом.
Примером такого приспособления может послужить Jokari 30155 или Knipex 18 85 125.
Кабелерез
Функция которой не многие пользуются, но она имеется у данных стрипперов — это встроенный кабелерез. Хоть выглядит он и не очень мощно, но на самом деле имеет довольно толстые и серьезные лезвия.
Сам резак выполнен из высоколегированной стали. В крайних случаях при отсутствии под рукой стандартного кабелереза, свою функцию он выполнит не менее надежно и качественно.
Чтобы случайно при работе внутри щитка в механизм встроенного кабелереза не попали лишние провода, предусмотрена защита пластиковым флажком.
Имейте ввиду, что здесь уже лезвия не сменные и поэтому постоянно перекусывать жилы этим механизмом не рекомендуется.
Виды стрипперов
Все съемники условно делятся на три вида:
- ручного действия;
- полуавтоматического;
- автоматического.
Принцип действия у всех один: надрез оболочки на нужную глубину с последующим ее стягиванием. Рассмотрим, особенности их устройства и имеющиеся отличия.
Ручные инструменты
Самые простые и недорогие. Некоторые похожи на клещи. Рабочая часть снабжена специальным вырезом и регулировочным винтом, с помощью которого производится настройка на провод определенного сечения.
Другой вариант несколько сложнее. Неопытный пользователь может спутать его с плоскогубцами. Некоторое сходство действительно есть. Только с внутренней стороны губок сделано множество поперечных прорезов с острыми кромками, с разными радиусами под жилы определенного сечения (но не более 6 кв.мм.). Некоторые производители выпускают ручные устройства с функцией опрессовки (обжима) наконечников.
Алгоритм действия простой. В выемку на губках закладывается провод, затем пользователь сжимает подпружиненные рукояти (как плоскогубцы) и круговым движением надрезает и стягивает изоляцию.

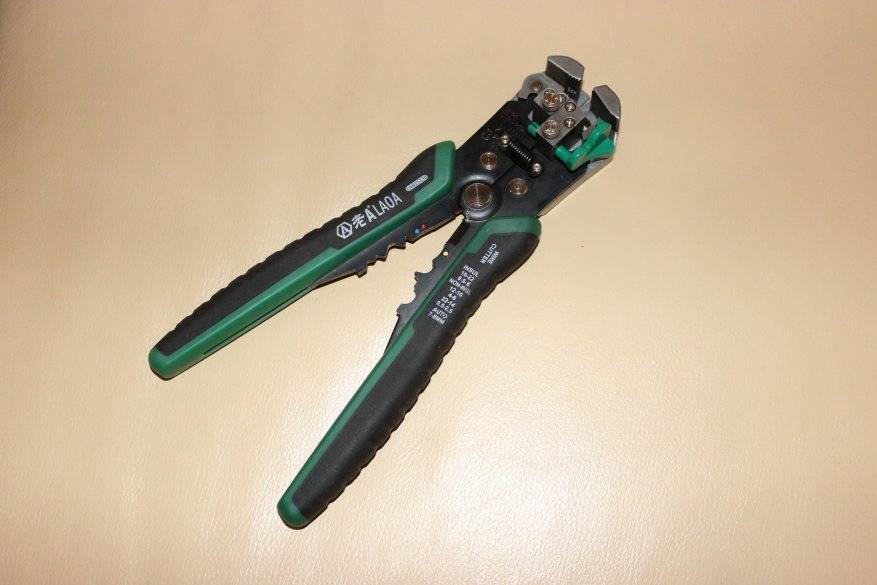

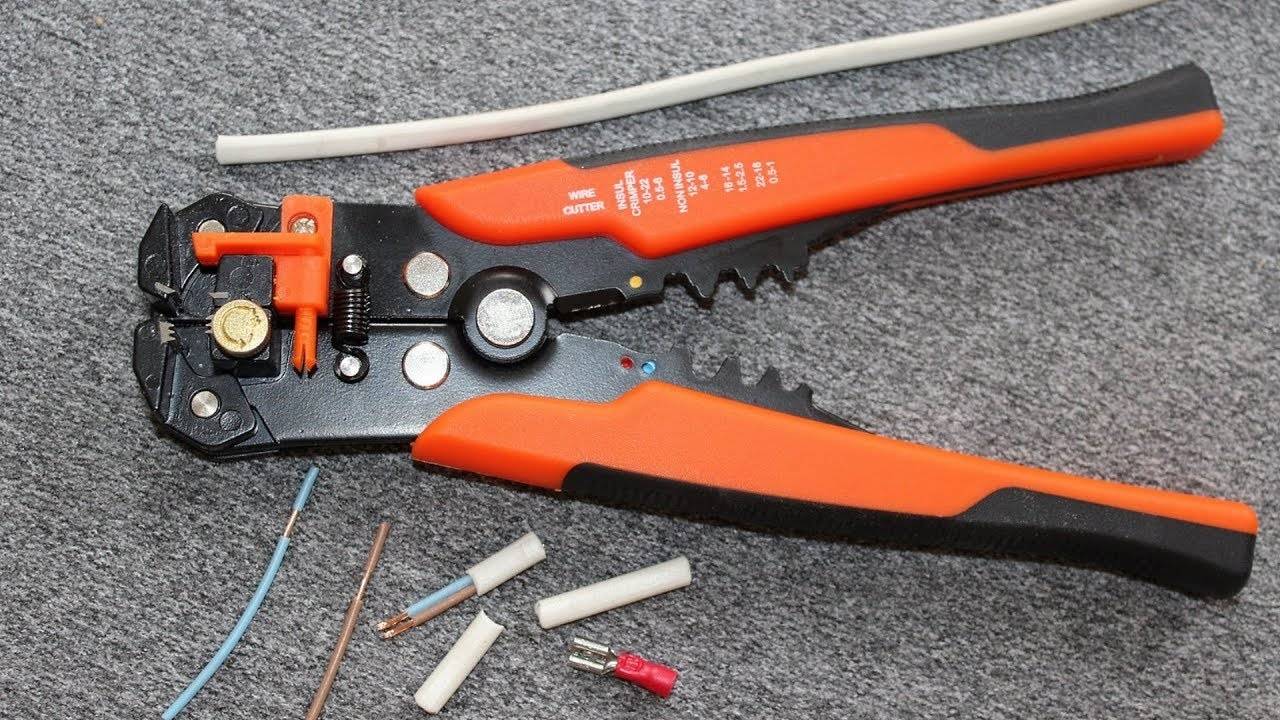

Полуавтоматические модели
С ними работать еще проще. Провод вставляется в соответствующее гнездо и производится нажим. Даже кругового подрезающего движения делать не нужно. С некоторыми полуавтоматами можно резать жилы и выполнять опрессовку наконечников.
Автоматические стрипперы
Весьма производительные устройства больше подойдут профессионалам. От полуавтоматических моделей отличаются широким набором функций. Устройство самостоятельно определяет диаметр провода. С ним можно снимать оболочку круглого и прямоугольного сечения и даже одновременно очистить несколько жил за один раз. Удобная штука, но стоит дороже ручных и полуавтоматических.
Другой вариант слега похож на заклепочник. Предназначен для зачистки тонких проводов, до 4 кв.мм в поперечнике. Операция производится одним движением. Есть ограничение по длине очищаемого участка. Если ее недостаточно, операцию можно повторить.
Дополнительные функции
Поскольку электромонтажные работы часто производятся не в мастерской, а в «полевых» условиях, специалистам не особенно удобно носить с собой много инструментов. Производители учли этот нюанс.
Кроме основной операции, универсальные модели могут работать как бокорезы, отвертки и индикаторы напряжения, зачищать телевизионные и интернет кабели, обжимать различные наконечники. С последней операцией лучше справляется специальное приспособление – кримпер. Но при несложном монтаже и универсальным девайсом можно обжать наконечник или клемму вполне сносно.
Частичное снятие изоляции
Еще интересная функция Stripax — это частичное снятие изоляции. В рукоятке стриппера расположен флажок, которым регулируется данная возможность.
В положении когда он поднят, стриппер стягивает изоляцию с жилы максимально, практически до конца. При небольшой глубине зачистки, даже не приходится ее убирать рукой. Снятая внешняя оболочка сама автоматически слетает с провода.
Если же опустить флажок, изоляция будет сдвигаться минимально, так как ограничивается продольное перемещение зажимных губок. Только имейте в виду, что нож встроенного кабелереза при этом режиме, не будет нормально работать и полностью перерезать жилу.
Когда может понадобиться такая функция? Например при снятии изоляции в кабеле с несколькими десятками жил.
Если их зачищать сразу же все, то кончики жил без изоляции, по мере того как вы будете перебирать провода распушатся, и одеть их потом на наконечник по размеру будет проблематично.
А с помощью частичного снятия, вы оставляете зачищенные концы под защитной оболочкой, тем самым сохраняя форму многожильного гибкого проводника.
Зачистка проводов
Обычный Stripax зачищает изоляцию от 0,08 до 10мм2, а Stripax 16 — от 6 до 16мм2.
Weidmuller Stripax одинаково хорошо зачищает как одножильные так и многожильные провода.
Тяжело представить себе специалиста, способного простым ножом электрика или даже недорогим стриппером, качественно снять изоляцию с провода сечением менее 1мм2, и при этом не повредить ни одной жилки. А вот Weidmuller Stripax справляется с этим в легкую.
Стриппером Weidmuller можно снимать изоляцию не только с одной жилы, но и сразу с нескольких одновременно.
Если изоляция двойная, то и здесь нет никаких препятствий. Сначала первым щелчком снимаете верхнюю оболочку, не повреждая того что под ней. А затем окончательно зачищаете жилы до самого металла.
И все это можно проделать без специальной регулировки. Работает это правда только с простым Stripax 10. А вот со Stripax 16, из-за формы его ножей придется по старинке зачищать жилы по одиночке.
Какой садовый измельчитель лучше выбрать
В статье мы рассмотрели различные модели электрических и бензиновых шредеров, предоставив подробное описание каждого из них. При выборе лучшего измельчителя необходимо учесть область его применения и размеры обрабатываемого приусадебного участка, а также изучить технические характеристики и функционал представленного оборудования.
Дадим несколько окончательных рекомендаций:
- Бюджетная модель DEKO DKSH2800 обладает высокой мощностью и компактными размерами.
- Садовый инструмент CHAMPION SH251 имеет оптимальные рабочие характеристики среди бюджетных моделей.
- Электрический измельчитель от компании Daewoo в комплекте имеет набор сменных ножей.
- Модель Huter ESH-2500T отличается тихой работой и способна перерабатывать ветки диаметром 4,5 см.
- Устройство STIGA BIO SILENT 2500 дает возможность регулировать фракцию измельчения.
- Садовое оборудование BOSCH AXT 25 TC способно за час перемолоть 230 кг растительного мусора.
- Бензиновый шредер CHAMPION SC6448 обладает высокой мощностью и скоростью утилизации отходов.
- Измельчитель PATRIOT РТ SB 506 справляется с измельчением сучьев толщиной 8 см.
Надеемся, наш рейтинг поможет вам выбрать лучший садовый измельчитель.
Удачных покупок!
Регулировка зачистки изоляции
Стриппер Weidmuller также имеет регулировку захвата или погружения лезвий ножей, но предназначена она в первую очередь не для разных сечений проводов, а для качественной работы с разным материалом изоляции жил.
Если кабель жесткий или вы работаете на морозе, то выдвигаете регулировочную собачку в сторону плюса. Ну а если изоляция мягкая, то на минус.
Эта функция пригодится и при работе с нестандартными проводами, с нестандартной изоляцией. Особо актуальна такая регулировка для проводов малых сечений от 0,08 до 0,5мм2. Там где риск повредить жилу при зачистке гораздо выше.
Еще можно выставлять необходимую длину зачистки изоляции. Максимально возможная — до 25мм.
При этом зачистка этих 25мм такая же идеальная, как и 5мм. Для удобства на корпусе стриппера имеется шкала с нанесенными цифрами, для точного выставления длины зачистки в миллиметрах.
Это пригодится, если вы знаете глубину наконечника и можете таким образом филигранно точно снять изоляцию ровно по глубине коннектора.
Самое главное преимущество регулятора глубины зачистки то, что он каждый раз дает один и тот же результат. Не нужно переживать, что при работе ползунок сам сдвинется на пару миллиметров и придется поправлять его на прежнее место.
Рейтинг лучших Рейтинг качественных полуавтоматических стрипперов
Подобные изделия представляют собой категорию полуавтоматических инструментов, которые могут выглядеть следующим образом:
- Рабочая головка состоит из двух элементов, которые раздвигаются. Внутри находятся два подвижных предмета – зажим фиксатора и острый нож выбранного диаметра. Проводник фиксируется прочно, поэтому риск порчи устройства сведен к минимуму.
- Рукояток две, и между ними помещена пружинка.
Даже самые недорогие приспособления прекрасно справятся с обозначенными задачами. Зачистка будет проходить таким образом:
- Выбранный конец провода вставляется в специальную нишу обозначенного диаметра.
- В процессе сжатия рукояток происходит подрезание изоляционного материала в одной из рабочих головок, оснащенных лезвиями. Вторая же отвечает за прочную фиксацию изделия внутри конструкции.
- Максимальное нажатие позволит без труда разъединить обе части рабочей головки и удаления рабочего участка изоляции с проводника.
В более продвинутых моделях между рукоятками может находиться специальный элемент, который применяется для резки проводов.
WS-03B
Инструмент работает с проводами, чей показатель достигает отметки 0,25-2,5 мм2. Не относится к категории многофункциональных приспособлений, однако, по мнению большинства пользователей, изделие прекрасно лежит в руке и справляется с поставленными задачами на отлично. Работает с небольшими сечениями, поэтому может использоваться лишь в качестве вспомогательного приспособления, но никак не основного. Качество сборки потрясающее. Люфта, кривых боков и торчащей резины на ручках выявлено не было. Ручки прорезинены, поэтому даже спустя часы работы инструмент можно будет комфортно держать в руках. Ширина достаточная для мужской руки стандартного размера.
Средняя цена – 1700 руб.
Достоинства:
- комфортное нажатие;
- простота использования;
- прорезиненные ручки;
- оптимальные габариты;
- вес.
Недостатки:
узкопрофильный аксессуар.
WS-13
Новинка на отечественном рынке. Заявленные функции – стандартные. Работает с проводом 0,5-6 мм2. Однако, процесс резки несколько странный. Для работы с проводом понадобится протиснуть его внутрь небольшого отверстия. В процессе разработки приспособления были реализованы многие пожелания пользователей, однако, возникли новые сложности. Удаление изоляции происходит быстро и эффективно, но для резки рекомендуется воспользоваться другим инструментом. По сути, требовать этого от стриппера не имеет смысла, ведь он предназначен не для этого. Кабель большого диаметра устройству не по зубам.
Цена – 1850 руб.
Достоинства:
- качество сырья;
- прорезиненные ручки;
- эффективность;
- практичность;
- удобство нажатия.
Недостатки:
не самое удачное исполнение.
WS-10
Помимо обозначенных функций, внимание следует уделить возможности резки. Используются лезвия съемного типа и размещены они под рукояткой с пружинкой
Относится к категории многофункциональных инструментов, которые прекрасно справляются с поставленными задачами. Защита справляется превосходно. В ходе проведения тестов ни один из проводов не пострадал. Резкой кабеля им лучше не заниматься, так как подобные задачи ему не под силу.
Стоимость – 1850 руб.
Достоинства:
- функционал;
- качество обжима;
- защита провода;
- пружинка;
- прорезиненные ручки.
Недостатки:
резка кабеля невозможна.
WS-03A
Инструмент предназначен для работы с кабелем, состоящим из медного многожильного провода. Толщина может составить 0,5-6 мм2. Лезвия с пятипозиционной заточкой говорит о точности инструмента. Компактная и легкая модель, которой могут пользоваться люди любой комплектации. Дополнительный функционал отсутствует, однако, в этом и нет нужды. Двухкомпонентные ручки имеют обрезиненные вставки на пластиковой поверхности. В качестве основного сырья применяется высокопрочная сталь. Маркировка делается посредством лазера. Пластиковый ограничитель входит в комплект. По мнению большинства опытных электриков, необходимость подобного элемента весьма сомнительная.
Стоимость – 2400 руб.
Достоинства:
- рельефная поверхность ручек;
- возвратная пружина;
- качество сборки;
- высокая прочность используемого материала;
- компактные габариты.
Недостатки:
не выявлены.
Технические параметры
Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.
Максимальный/минимальный диаметр кабеля
Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода.
Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.
Стриппер для проводов различного диаметра
Наличие сменных ножей
В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.
Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров. Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями.
Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.
Стриппер со сменными ножами
Регулировка диаметра и глубины реза
Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.
Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.
Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр.
Устройство с регулированием диаметра и глубины реза.
Дополнительные возможности
Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.
Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.
Многофункциональный стриппер
Производитель
Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления. Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.
Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика. Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.
Ножи стриппера Weidmuller Stripax
Лезвия у Weidmuller Stripax необычные. Они как бы сегментированы и состоят из большого количества отдельных лезвий, объединенных в одно целое. Кроме того они подпружинены, как на качественных бритвах.
Всего таких сегментированных лезвий-пластин — 30 штук. За счет этого при зачистке провода происходит его полный обхват. Жила уже никуда не соскользнет и изоляция снимется без риска повреждения самой жилы.
Ножи давят на изоляцию с двух сторон. При этом некоторые лезвия упруго деформируются, за счет чего огибают провод и одновременно прорезают изоляцию. Вы гарантированно будете избавлены от дефектов приведенных ниже, которые наблюдаются при использовании других стрипперов:
Надо сделать замечание, что такие лезвия установлены именно на простом Stripax. У Weidmuller Stripax 16 ножи отличаются. Они здесь жестче и имеют полукруглую форму. Именно поэтому данная модель рассчитана уже на более жесткие провода от 6 до 16мм2.
Несомненным преимуществом стрипперов Weidmuller является то, что режущие ножи со всей крепежной конструкцией съемные.
Если нож в конце концов износился или вы случайно его повредили, то можно заказать запасной комплект и все заменить в течение пары минут.
