Как сделать светильник из светодиодной ленты своими руками

Светильник своими руками для рабочего места

Так же не сложно самостоятельно сделать небольшой светильник на основе светодиодной ленты. При этом большое значение имеет правильно подобранный корпус. Лучше всего для этого подходит неработающая люминесцентная лампа. Например, для качественного освежения будет достаточно лампы длиной 30 сантиметров.

В этом случае для светильника лучше взять светодиодную ленту типа Waterproof SMD 5050 LED Strip с такими основными параметрами:

  • потребляемый ток – 1,2 А/м;
  • напряжение питания – 12 В;
  • угол светового излучения – 120º.

Светодиодная лента прикрепляется к внутренней части лампы. Необходимо использовать покупной блок питания либо изготовить его самостоятельно.

Подключив к блоку питания светодиодную ленту, нужно проверить работоспособность светильника.

Во время монтажа важно качественно заизолировать токопроводящие части. Если все выполнено правильно, блок питания светильника маскируется в его корпусе либо же, если он был куплен, аккуратно фиксируется около места его установки

В результате получается очень экономичная и аккуратная конструкция, которая качественно освещает рабочее место.

Как сделать светильник из светодиодной ленты своими руками?

15.02.2018

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.

В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.

Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

Лента светодиодная

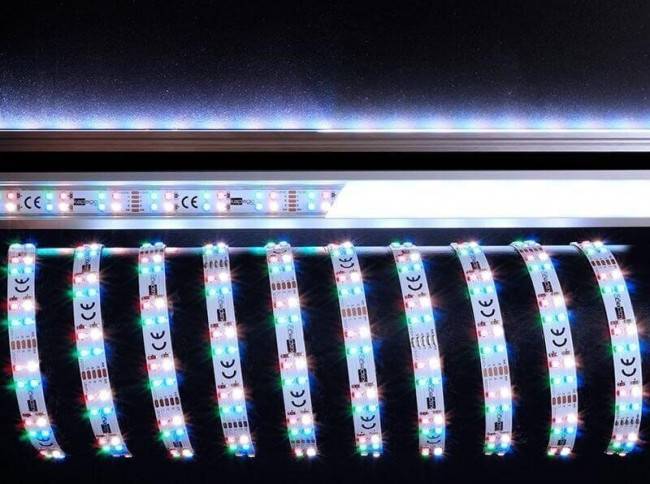

Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.

Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.

Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

Самодельный светильник из светодиодной ленты можно выполнить из разного формата

Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты

Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.

Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:

  • экономичность;
  • большой период функционирования;
  • разнообразие в сочетаниях цвета;
  • исходные материалы доступны для потребителей.

Материалы для светильника

У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.

Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.

Подготовить необходимо будет такие материалы:

  • непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
  • шурупы;
  • алюминиевый уголок, который можно заменить пластиковым коробом;
  • выключатель.

Также стоит позаботиться и об инструментах:

  • дрели;
  • карандаше с линейкой;
  • электрическом лобзике;
  • плоскогубцах.

Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.

Процесс монтажа

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.

Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:

  • горизонтальный;
  • вертикальный;
  • с ножками.

Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.

Сборка будет происходить поэтапно:

  • прежде всего потребуется отмерить длину угла;
  • затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
  • уголок нужно закрепить на выбранной территории;
  • в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
  • ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
  • к уголку крепится непосредственно сама лента.

Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.

после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.

Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.

Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.

Порядок подключения светодиодной ленты:

  1. Если используются одноцветные светильники, то припаивать контакты нужно строго – «+» к «+» и «-» к «-».
  2. При использовании многоцветных светильников припаивают участки, имеющие одинаковую маркировку друг к другу.– «R», «G», «В», «V+». Для управления такой лентой используют специальный контроллер, который будет осуществлять переключение света и регулировать яркость светодиодов. Работа контролера переключается при помощи пульта управления.

Схема блока питания

После того как определен необходимый размер ленты и выбрана плотность расположения светодиодов, требуется провести расчет мощности всей системы. Для этого перемножают мощность одного метра выбранной ленты на необходимое количество метров. К полученному числу прибавляют еще 30%, чтобы был резерв. По итоговому значению общей мощности выбирают подходящий блок питания, который будет подключен к сети.

Ленту с контролером соединяют многожильным проводом. С одной стороны на него закрепляют специальные наконечники с сечением 0,75 мм. При дальнейшей установке они будут помещаться в специальную колодку и закрепляться винтами. Далее провода припаивают к концу светодиодной ленты. Полученную конструкцию изолируют, для этого на место пайки устанавливают термоусадочную трубку.

Многожильные провода для подсоединения

К потолку светодиодные ленты прикрепляются двухсторонним скотчем (как правило, ленты продаются с уже приклеенным скотчем). Этот процесс желательно выполнять вдвоем, чтобы не повредить хрупкую конструкцию.

Декорируем своими руками светодиодные гирлянды на Новый год с фотоописанием процесса

Светодиодные ленты красивы сами по себе, но, если их доработать и сделать для них красочные абажуры, они будут создавать ощущение домашнего тепла и уюта в вашем доме.

Мастер-класс по украшению светодиодов цветами из коробок из-под яиц

Для украшения своими руками гирлянды из светодиодных лампочек цветками из-под лотков для яиц нам понадобится несколько контейнеров, ножницы и краска в баллончике, подходящая под ваш интерьер. Работа совсем несложная и справиться с ней можно всего за полчаса.

ИллюстрацияОписание действия
Разрезать лоток по местам сгиба на ячейки.
Срезать неровности и разогнуть края наружу, форма примет вид цветочка.
Чтобы сделать цветок в форме колокольчика, нужно срезать все края.
Покрасить все заготовки в подходящий по интерьеру цвет.
После полного высыхания цветочков сделать шилом отверстие для диодов.
Вставить лампочки внутрь цветочка, чередуя абажуры по цвету.
Красивую гирлянду можно сделать под любое оформление интерьера.

Более подробно мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Гигантские конфеты и нежные бантики для светодиодов

Если вы собирали красивые конфетные фантики, можно их использовать для украшения светодиодной ленты. Для этого нужно завязать красочные обёртки между лампочками.

Вместо конфетных фантиков часто используют тюль, вуаль или фатин

Ещё один вариант – сделать своими руками имитацию конфетных украшений из пластиковых стаканчиков или контейнеров. Для работы нам понадобятся:

  • пластиковый стаканчик или контейнер;
  • электрическая светодиодная гирлянда;
  • фольгированная цветная бумага;
  • скотч;
  • ножницы.

Приступаем к созданию гигантских конфет.

  1. Отрезать кусок бумаги, достаточный, чтобы обернуть упаковку.
  2. Положить гирлянду в стаканчик или контейнер таким образом, чтобы оба конца были снаружи. Контейнер нужно закрыть.
  3. Обернуть упаковку фольгой и зафиксировать края скотчем.
  4. Аналогичным образом оформить всю гирлянду.

Пошаговое изготовление гигантских конфетТакая гирлянда никого не оставит равнодушным

Украшение светодиодов шариками для пинг-понга

Нежную гирлянду для украшения спальни или детской комнаты делают из шариков для пинг-понга. Можно использовать только белые заготовки или покрасить их подходящими к интерьеру красками.

В каждом шарике сделать крестообразный надрез и вставить в него лампочкиЧтобы конструкция была прочной, на основание диодов наносят клеевой состав

Светодиодная гирлянда из пластиковых стаканчиков

Ещё одно интересное украшение для светодиодной гирлянды можно сделать своими руками из пластиковых стаканчиков, оформленных в новогодней тематике. Для этого нам понадобится цветная бумага, клей и ножницы.

ИллюстрацияОписание действия
Разрезать один стаканчик по высоте, срезать у него дно и по лекалу сделать заготовку из бумаги.
Подготовить новогодние схемы для оклейки стаканчиков.
Перенести шаблон на бумагу и вырезать образец.
На стаканчик приклеить вертикальную полоску двустороннего скотча и приклеить на него заготовку из бумаги.
Аналогичным образом украсить все стаканчики.
Канцелярским ножом или скальпелем проделать в донышке стаканчиков крестообразные отверстия для диодов.
Вставить диоды внутрь каждого отверстия в стаканчике.
Новогодняя гирлянда готова.

Более подробно мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Как сделать фитолампу и что для этого понадобится?

Для изготовления фитолампы своими руками понадобятся:

  • светодиоды со специальным спектром излучения;
  • источник питания;
  • система охлаждения;
  • корпус;
  • вспомогательный материал и инструмент.

Чипы синих, красных и пурпурных фитосветодиодов встречаются в разных модификациях: в виде дискретных SMD-элементов или COB-матриц. Все они пригодны для изготовления светильника своими руками. Проще всего делать подсветку из готовой светодиодной ленты для растений, разрезав её на несколько отрезков. Сложнее – из отдельных SMD чипов или COB-матриц, для которых потребуется правильный расчёт радиатора.

Источник питания для светодиодов и матриц представляет собой драйвер со стабилизированным постоянным током на выходе, а для светодиодных лент – это источник напряжения +12В соответствующей мощности.

Пассивная система охлаждения является обязательным элементом светильника для растений. Она отвечает за соответствие оптических характеристик излучающих диодов в течение всего срока службы. О форме, размерах и материалах для изготовления радиатора рассказано в отдельной статье. В большинстве самодельных светильников радиатор одновременно является корпусом.

Кроме перечисленных светодиодов, в качестве источников света можно использовать фитодиоды, изготовленные по технологии УСКИ (универсальное сине-красное излучение). Они имеют уникальный спектр излучения, полученный за счёт особого состава люминофора. В данном случае люминофор выполняет функцию избирательного фильтра, пропуская волны преимущественно в синем, красном диапазоне, а также незначительную часть жёлтого и зелёного света. При этом синяя область имеет ширину 380–480 нм с небольшим переходом в ультрафиолет и пиком на длине волны 445 нм. Красная область намного шире, захватывает оранжевый и инфракрасный спектр, доля которых достигает 50%. Общая ширина красного излучения примерно составляет 570–770 нм с максимумом на 640–660 нм.

Благодаря расширенной спектральной характеристике, светодиоды УСКИ идеальны в конструировании ламп для растений своими руками. Светильник на их основе обеспечит растение полным циклом роста: от вегетативного развития до созревания плодов и может применяться для подсветки растений с крайне низкой долей солнечного воздействия.

Применение фитоленты

Чтобы сконструировать простой светодиодный светильник для растений, понадобится фитолента с блоком питания и недорогие детали для корпуса, в качестве которых можно использовать подручный материал. Светильник может иметь любую форму и размер, благодаря гибкости и возможности резать ленту на отрезки, кратные 5 см, а клейкое основание позволяет монтировать её на любую гладкую поверхность.

Оптимальным материалом для корпуса станет тонкая алюминиевая (в крайнем случае, жестяная) пластина, которая послужит прекрасным отводом тепла для светоизлучающих чипов ленты. В углах пластины нужно сделать крепёжные отверстия. Вся конструкция подвешивается на двух декоративных цепочках, которые цепляются за крюки-саморезы, вкрученные в стену. Переставляя звенья цепи можно регулировать высоту.

Мощная фитолампа с цоколем Е27 своими руками

Сделать эффективную и экономичную подсветку для рассады своими руками можно из нескольких светодиодных ламп, которые собирают из отдельных компонентов. Для этого на нужно купить DIY-набор (например на Aliexpress), включающий все необходимые детали для сборки лампы, а именно:

  • пластиковый корпус и разборный металлический цоколь Е27;
  • алюминиевый радиатор с саморезами;
  • плата под smd-светодиоды;
  • линзы с углом рассеивания 90° и держатель для них.

Отдельно приобретают синие и красные smd led, драйвер подходящей мощности, легкоплавкий припой и термопасту. Сборку начинают с монтажа светодиодов на плату при помощи фена и паяльника, разогретого до температуры 280°C. После этого к плате припаивают провода от драйвера и кратковременным включением проверяют схему на работоспособность. Убедившись в свечении всех чипов, переходят к сборке корпуса.

В местах контакта платы с радиатором наносят тонкий слой термопасты и прижимают их саморезами. Над всеми светодиодами устанавливают линзы, которые фиксируют держателем с винтами. Внутри пластикового корпуса размещают драйвер, выходные провода которого припаивают к плате, а входные прижимают к центральной и боковой части цоколя.

Одна такая фитолампа способна обеспечить полноценный досвет в вечернее время нескольким комнатным цветкам или рассаде, высаженной на площади до 0,25 м2.

Как сделать ночник своими руками

Рассмотрим несколько способов сделать красивый и функциональный ночник для комнаты. Каждый из описываемых способов отличается простотой, а изделия полностью выполняют свои функции.

Светодиодный

Светодиодный источник света – наиболее предпочтительный для начинающего мастера, потому что диоды никогда не греются до высокой температуры и их можно использовать с любыми подручными средствами (бумагой, деревом и т.д.).

Материалы и инструменты для работы:

  1. Диодная лента.
  2. Каркас или деревянная подставка.
  3. Лобзик.
  4. Лак по дереву.
  5. Болты.

Ход работы:

Данный светильник будет иметь форму кошки

Нужно найти изображение животного и перерисовать его силуэт на фанере.
Необходимо осторожно вырезать силуэт животного.
Чтобы улучшить светильник, его можно обклеить обоями в цвет комнаты или покрыть защитным лаком.
К задней стороне нужно прикрепить светодиодную гирлянду.
К обратной стороне необходимо прикрепить брусок, на котором фиксируются крепежные инструменты. Приспособление не должно быть вплотную с потолком или стеной.

Из фанеры

Светодиодный ночник из фанеры легко сделать самостоятельно из подручных материалов. Несмотря на свою простоту, но будет выглядеть выразительно и впечатляюще. Для него необходимы светодиодная гирлянда, акрил и несколько досок:

  1. Нужно найти две доски с одинаковыми параметрами. Желательно, чтобы они были тонкие, в противном случае, их будет сложнее обрабатывать. По ним необходимо пройтись наждачкой.
  2. Акрилу нужно придать форму прямоугольника, длина и ширина которого будет совпадать с параметрами дощечек.
  3. На одной доске нужно создать текст или орнамент.
  4. Текст или резьбу нужно вырезать, чтобы сквозь эти дырочки проходил свет.
  5. Необходимо просверлить в каждой из досок четыре отверстия для шурупов. То же самое сделать с акрилом.
  6. Во второй доске необходимо сделать отверстие для электрического провода.
  7. На акриловом листе необходимо создать выемку, в которую будет помещаться светодиодная гирлянда.
  8. Вся конструкция скрепляется между собой.

Из дерева

Деревянные источники света достаточно распространены, так как изготавливать их из дерева легче, чем из других материалов. Дерево позволяет придать прибору любую необычную форму.

Для создания ночной лампы потребуется:

  1. Деревянный брус или бревно. От формы дерева будет зависеть форма светильника.
  2. Лак по работе с деревом.
  3. Светодиодная гирлянда. Преимущество такого источника света в том, что она не нагревается и не станет причиной пожара.
  4. Различные виды креплений.
  5. Лобзик.
  6. Отвертка.
  7. Металлический стержень.
  8. Дрель.
  9. Клей.

Ход работы:

  1. Нужно взять деревянный брус и распилить его на кольца, два из которых должны быть толще других. Их нужно будет разместить сверху и снизу.
  2. Необходимо просверлить в каждом из колец отверстие, но на верхнем и нижнем кольце нужно оставить их несквозными.
  3. По получившимся отверстиям нужно пройтись наждачной бумагой и нанести внутри слой клея.
  4. На кольца нужно нанести слой лака и подождать до его полного высыхания.
  5. После высыхания кольца нужно надеть на стержень. Гирлянду обмотать вокруг стержня до нанизывания колец, либо сделать это позже.

Из оргстекла

Другое название оргстекла – плексиглас или акрилайт. Лампу из оргстекла можно поставить на прикроватную тумбочку или на пол.

  1. Нужно взять три формы из оргстекла. Желательно, чтобы они имели форму прямоугольника и отличались друг от друга размерами.
  2. На листе бумаги нужно предварительно нарисовать фигуры или орнаменты.
  3. Подложить лист под форму из оргстекла и обвести его любым острым инструментом.
  4. Из деревянного бруса нужно вырезать две шайбы. Одна из них станет основанием для лампы.
  5. В одной нужно сделать три углубления, для вставки в нее фигур из оргстекла, а в другой – углубление для гирлянды.
  6. Деревянные шайбы нужно склеить, в одну из них поместить гирлянду, в другие – вставить плашки из оргстекла. Работа готова!

Бумажный

Изготовить источник света из бумаги очень просто: бумага является очень удобным в работе материалом:

  1. На толстой цветной бумаге нужно нарисовать орнамент или любой рисунок.
  2. При помощи шила или другого острого предмета необходимо выколоть орнамент по контуру.
  3. Свечу, светодиодную ленту или другой источник света нужно поместить в стакан, стакан обернуть бумагой с готовым орнаментом.

Светильник в детскую комнату «Солнце за тучкой»

В детской комнате, кроме основного освещения, должно присутствовать дополнительное. В качестве дополнительного можно изготовить светильник «Солнце за тучкой». Для изготовления пондадобится минимальный набор материалов.

Что понадобится

Для создания светильника понадобятся следующие материалы:

  • кусок ДВП 30*50 см.;
  • ножницы;
  • лобзик;
  • термопистолет;
  • два металлических кронштейна для патрона.

Пошаговая инструкция

При работе над сборкой осветительного прибора следует соблюдать очередность:

  1. Вырезаем из бумаги шаблон неба.
  2. Прикладываем шаблон к листу ДВП и вырезаем.
  3. Устанавливаем кронштейны крепления патрона.
  4. Монтируем патрон вместе с подводящим проводом.
  5. Закрепляем шаблон неба из ДВП и разукрашиваем.

Ниже рассмотрена подробная сборка светильника в детскую комнату на видео от канала Pavel Zhidovkin.

Фотогалерея

Схема сборки осветительного прибора «Солнце за тучкой» представлена ниже.


Шаблон из бумаги


Небо вырезанное из ДВП


Установка патрона


Подключение светильника к сети

Настольный светильник из ниток и шарика

Светильник из шара и ниток является одним из самых популярных самодельных осветительных приборов. За основу берётся обычная нить. Шар можно изготовить буквально за 1 час.

Что понадобится

Следующий набор компонентов необходимо иметь при создании светильника из ниток:

  • надувной шар;
  • ПВА клей;
  • игла;
  • патрон Е27;
  • сетевой шнур для подключения.

Пошаговая инструкция

Для создания осветительного прибора из ниток необходимо учитывать вариант сборки:

  1. Надуваем воздушный шар до желаемого размера и завязываем его.
  2. Промоченные нитки в ПВА, наматываем на шарик.
  3. Даем высохнуть в течение часа.
  4. Прокалываем шар и приклеиваем патрон к основанию.
  5. Устанавливаем на задуманное место.

Идея сборки светильника показана на видео от канала Marijest full.

Фотогалерея

Графически изображен принцип изготовления на фото ниже.

Наматываем на шар нить

Высыхает клей

Прокалываем шар

Устанавливаем патрон Е27

Виды ламп

Как упоминалось ранее, наиболее популярными видами являются:

  • лампы накаливания;
  • галогенные;
  • светодиодные (LED);
  • люминесцентные.

Обычно на светильники подаётся напряжение 220 В, хотя существуют аналоги на 12 В. В последнем случае требуется установка специального понижающего трансформатора.

Для декоративного освещения хорошо подходят LED-лампы. Благодаря мягкой подсветке их устанавливают как по всему периметру, так и в определённых зонах. Также довольно распространено расположение LED-лампочек за полотном натяжного потолка.

Люминесцентные аналоги имеют большие размеры (по сравнению с другими аналогами), поэтому используются редко. Они подходят лишь в том случае, если есть возможность увеличения расстояния от базового потолка.

Основание светильника

Переходим к схеме подключения и проводам. Чтобы светильник имел возможность регулировки яркости, понадобится вот такой диммер на 12V.

Куда его спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру предварительно припаиваются два провода питания со штекерным разъемом и два свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей надежности контакты на плате можно залить клеевым пистолетом.

Ножки светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор не схватился и не застыл, помещаете в середину коробочки один из концов алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только цемент застынет удалите пластиковую форму.

Для придания камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они будут выглядеть так, будто их только что достали из моря.

В итоге у вас должны получится довольно увесистые ножки светильника. С разъема питания не забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не перепутайте полярность выхода плюс и минус.

Подключаете блок питания через разъем в ножке и регулируете яркость. Как видите, светильник выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Мастер-класс: делаем оригинальный LED светильник | Журнал Ярмарки Мастеров

  • Напряжение питающей сети: 220 В. Возьмём максимально возможное — 240 В.
  • Частоту сети я взял в 60 Гц. При частоте в 50 Гц через матрицу будет протекать меньший ток и лампа будет светить менее ярче, но, зато будет запас.
  • Напряжение, падающее на светодиодной матрице составит 27*3,3=89,1 В, так как у нас 27 последовательно включённых светодиодных кристаллов и на каждом из них будет падать примерно 3,3 В. Округлим это значение до 90.
  • При максимальной частоте 60 Гц и напряжении в сети 240 В, протекающий через матрицу ток, не должен превышать 20 мА.

Мастер-класс: делаем оригинальный LED светильник

Решил написать очередной мастер-класс, на этот раз хочу показать вам, как можно сделать оригинальный светильник из недорогих комплекующих. И по-моему получилось очень даже не плохо!

  • фанера толщиной около 8 мм;
  • деревянный брусок 40 * 80;
  • светодиодная лента;
  • блок питания для нее;
  • кнопка вкл / выкл;
  • провода;
  • клей;
  • навесы для шкафов 2 штуки;
  • морилка;
  • масло для дерева.

1. Выпиливаем из 8 мм фанеры лицевую часть светильника, произвольных размеров, какие вам необходимы. У меня эти размеры составили 142*15 см и сверлим отверстие под кнопку вкл / выкл в углу заготовки.

2. Зачищаем получившуюся заготовку наждачной бумагой и покрываем морилкой в несколько слоев. Затем покрываем бесцветным маслом для дерева. И вот что получилось у меня.

3. Берем деревянный брусок, я брал размером 40*80 мм, и длинной короче лицевой части по 7 см с каждой стороны.

И приклеиваем его к тыловой части получившейся заготовки, отступив 4.5 см от нижнего края и также покрываем морилкой и маслом.

Наклеиваем светодиодную ленту на нижнюю часть бруска,примерно посередине (я наклеил чуть ближе к стороне которая будет у стены), вставляем в отверстие кнопку, крепим ее, также закрепляем блок питания и подключаем все это. Вот как это выглядит у меня.

Простая светодиодная лампа своими руками
Так же я разработал печатную плату под радиоэлементы в программе Sprint-Layout. Все детали поместились на площади 30Х30 мм. Вид данной печатной платы Вы можете видеть на рисунках:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как установить светодиодную подсветку на кухне | Светодиодные ленты | Блог | Клуб DNS В качестве корпуса я использовал часть компактной энергосберегающей люминесцентной лампы вытащив из неё электронную начинку. Спрашивайте, я на связи!

Инструкция по созданию светильника для навесного потолка

Самодельный светильник из светодиодной ленты можно разместить под потолком

Поэтому необходимо помнить об аккуратности: готовый светильник нужно очень осторожно поднимать на высоту, так как саму ленту очень легко повредить, она имеет слабую устойчивость к нагрузкам на разрыв. Кроме того, следует учитывать, что фиксация ленты может быть упрощена, если предварительно очистить по всей протяженности место ее крепления

Знание того, как правильно сделать светильник из светодиодной ленты, поможет избежать ошибок и лишних финансовых затрат. Для этого можно воспользоваться следующей инструкцией, которая описывает основные правила монтажа и последовательность работ.

На первом этапе создания самодельного светильника следует определиться с:

  • длиной ленты;
  • плотностью размещения светильников на светодиодной ленте;

Для изготовления светильников можно использовать оговоренные выше марки светодиодных лент:

1) SMD 3528 с плотностью размещения на одном погонном метре светодиодов в количестве:

  • 60 шт. (4,8 Вт);
  • 120 шт. (7,2 Вт);
  • 240 шт. (16 Вт).

2) SMD 5050 с плотностью размещения на одном погонном метре светодиодов в количестве:

  • 30 шт. (7,2 Вт);
  • 60 шт. (14 Вт);
  • 120 шт. (25 Вт).

Светодиоды на SMD 5050 имеют более высокую мощность и визуальные отличия от аналогов, установленных на SMD 3528.

В одной кассете светодиодная лента имеет постоянный метраж, составляющий 5 метров. Если у потолочного светильника будет большая длина, то необходимо будет дополнительно купить 1 или 2 кассеты. К одному блоку питания возможно подсоединить ленту длиной до 15 м. Режется лента по специальным отметкам обычными ножницами.

Если используется одноцветная лента, то производится пайка контактов минус к минусу, а плюс к плюсу. В случае использования многоцветной ленты при создании светильника припаиваются одноименные участки в соответствии с буквенной маркировкой: «B», «G», «V+», «R».

После того, как будут выбраны метраж и плотность светодиодов, следует рассчитать мощность светильника. Чтобы это сделать, нужно умножить мощность погонного метра ленты на ее метраж и добавить запас по мощности в 30%. Это значение является стандартным для выбора блока, через который будет произведено подключение к сети 220 В.

Для подсоединения к контроллеру либо к источнику питания светодиодной ленты лучше использовать многожильные провода: на одной их стороне с использованием специального инструмента устанавливаются наконечники с сечением 0,75 миллиметров. При монтаже они будут устанавливаться в стандартную колодку, после чего они фиксируются винтами.

Когда провода будут готовы, их надо припаять к концу светодиодной ленты. Чтобы обеспечить изоляцию контактов и повысить прочность соединения, следует надеть специальную термоусадочную трубку на место пайки.

Сделать светильник из светодиодной ленты своими руками не очень сложно. Однако при этом стоимость готового изделия, созданного собственноручно, значительно ниже купленного аналога.

Современные светодиодные ленты по одной стороне оснащаются двухсторонним скотчем, поэтому их монтаж по периметру потолка не составляет особой сложности. Но при этом необходимо учитывать, что производить все установочные операции рекомендуется вдвоем, чтобы исключить нанесение повреждений хрупкому светильнику.

Вышеописанная технология является оптимальной для натяжных потолков, когда есть возможность приклеить ленту под пленкой, которая отличается полупрозрачной структурой.

Основные выводы

Плавный розжиг светильников на основе светодиодов популярен в автоподсветке. Кроме того, медленное включение лед-элементов позволяется продлить срок их службы, независимо от места установки. Такое устройство можно купить или изготовить самостоятельно. В последнем случае оно обойдется гораздо дешевле. Для сборки потребуются следующие материалы и инструменты:

  1. Паяльник с паяльными принадлежностями.
  2. Основа для платы, например, кусок текстолита.
  3. Корпус для крепления элементов.
  4. Резисторы, транзисторы, диоды, конденсаторы и прочие полупроводниковые элементы.

Механизм прибора плавного розжига для светодиодов работает на принципе задерживания, возникающего в цепи «резистор-конденсатор». При этом существуют две основные схемы – простейшая и с возможностью регулировки времени зажигания. Последняя отличается от первой наличием двух резисторов с контролируемым сопротивлением. Чем выше его значение, тем дольше период медленного пуска, и наоборот.

Предыдущая
СветодиодыСветящийся шар своими руками: пошаговая инструкция и необходимые материалы
Следующая
СветодиодыПодсветка шкафа-купе с автоматическим включением: особенности, варианты и монтаж своими руками

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
