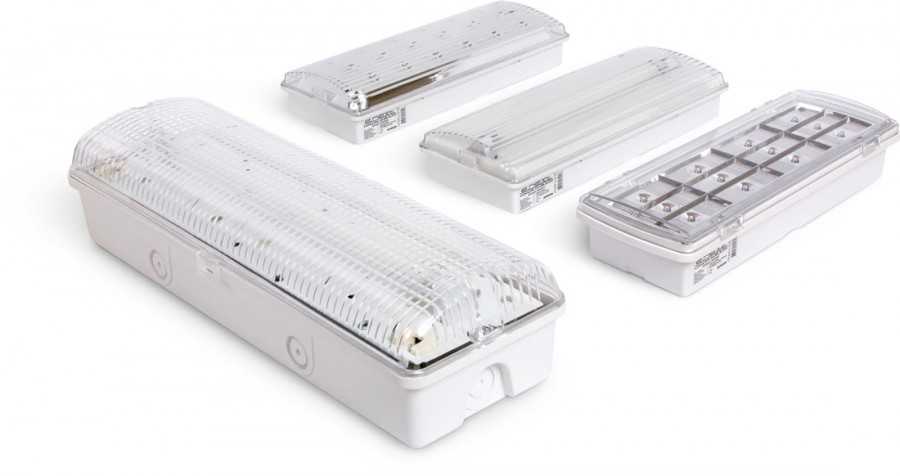

Изучаем аварийные светодиодные светильники

Типы

Классифицируют такие приборы по нескольким признакам.

Принцип действия

Сначала надо посмотреть виды аварийных светильников, разделенных по принципу действия:

Непостоянное: модель начинает работу только в том случае, если начинают сбои подачи основного источника свечения. Устройства просто подзаряжаются, но не включены. Аккумулятор при этом полностью должен быть заряжен, чтобы быстро и надолго включалась аварийная лампа.

Постоянное: Лампочки работают всегда. Именно они являются источниками света при стандартной подачи энергии, но и при прекращении они не перестают светить, лишь уменьшая свою мощность. Такие модели часто устанавливают в коридорах, подъездах, лестничных площадках, рекреациях.

Комбинированное: Здесь есть несколько ламп. Одни работают от классической электросети, а вторые включаются от аккумулятора.

По эксплуатационным особенностями

Есть и альтернативные классы, на которые делятся светильники с аккумулятором. Они систематизируются модели по эксплуатационным особенностям:

Резервные лампочки со светодиодами помогают остановить процесс работы на большом заводе, а потом также мягко запустить производственные мощности обратно. Их часто можно видеть в больничных комплексах, офисных зданиях и торговых центрах.

Устройства для проведения эвакуационных работ из многоквартирных домов, мест общественного использования. На таких приборах всегда есть специализированные наклейки, а монтаж осуществляется на лестничных площадях, на дверях или в длинных коридорных помещениях. Человек будет комфортнее себя чувствовать в условиях низкой освещенности.

Такие системы даже устанавливают и там, где ничего не угрожает здоровью и жизнедеятельности людей. Например, это классические территории цехов с подвижными линиями.

Светильники с аккумуляторами

В светильниках с аккумуляторами периодическую проверку требуют не только лампы, но и непосредственно аккумулятор (АКБ).

Независимо от типа исполнения АКБ (литий – кадмиевые/ионные) каждые полгода необходимо проводить замер его емкости. Результаты проверки оформляются актом. АКБ с показателями ниже нормативных значений не допускаются к эксплуатации и должны быть заменены.

Аккумуляторные батареи (АКБ)

Срок службы аккумулятора составляет 3-4 года. Соответственно, в целях предотвращения аварийных ситуаций, необходима его замена по истечении срока службы.

Рекомендуется устаревшие АКБ сдавать на переработку, в крайнем случае – выбросить в мусорный контейнер.

Популярные модели

  1. Модель: SKAT LT-2330 LED Li-Ion

SKAT LT-2330 LED Li-Ion

Технические характеристики SKAT LT-2330 LED Li-Ion:

Технические характеристики SKAT LT-2330 LED Li-Ion

  1. Модель: SKAT LT-301200 LED Li-ion

SKAT LT-301200 LED Li-ion

Технические характеристики SKAT LT-301200 LED Li-ion:

Технические характеристики SKAT LT-301200 LED Li-ion

  1. Модель: RAPAN LT-30 Li-ion

RAPAN LT-30 Li-ion

Технические характеристики RAPAN LT-30 Li-ion:

Технические характеристики RAPAN LT-30 Li-ion

Рассмотренные модели представлены на рынке компанией «Бастион» (https://bast.ru), также каждый светильник выполнен в модификации от 30 до 90 led элементов.

Рекомендации к выбору светодиодных устройств

Светодиодные лампы правильного аварийного освещения выбирать необходимо согласно поставленным задачам, которые требуют решения. Устройства непостоянного действия необходимо приобретать для обеспечения аварийного освещения тех помещений, где люди присутствуют не все время — в подвалах и технических объектах.

Устройства непостоянного действия приобретаются для тех помещений, внутри которых постоянно есть люди. Использование светодиодного оборудования позволяет сэкономить пространство и затраты энергии.

Комбинированные светодиодные светильники оснащены переключателем, с помощью которого можно выбирать режим работы, исходя из места монтажа и необходимости использования в данный момент.

Аварийные осветительные устройства, предназначенные для использования в офисных зданиях и общественных организациях, обычно устанавливаются на поверхность потолка или в верхней части стен. Они применяются для обеспечения светом офисных и торговых помещений, учреждений здравоохранения и образования. Также они необходимы для корректного проведения эвакуации — аварийный светильник, обозначающий выход, помещают в местах эвакуационных выходов людей при чрезвычайных ситуациях в здании. Устройство для обозначения выхода представлено ниже.

Промышленное светодиодное освещение используется в складских помещениях, производственных цехах, гаражах, ангарах, мастерских. В промышленных условиях рационально устанавливать светильник аварийный дополнительно взрывозащищенный. Особенно актуален взрывобезопасный прибор для работы в подземных шахтах и на объектах химической промышленности, например, светильник Ракета 01-28.

Светильники для обеспечения аварийного освещения Ракета являются хорошим представителем данного оборудования, заслужившим авторитет на современном рынке. Среди этих устройств можно выделить два вида приборов, а именно 01-30 LED (прибор комбинированного типа) и 01-28 (устройство непостоянного действия). Оборудование “Ракета” применяется в торговых помещениях, офисных комплексах, в быту, на отдыхе (фонарь для рыбалки, охоты, лампочки для кемпинга). Прибор Ракета 01-30 LED приведен ниже.

Светодиодные аварийные светильники представлены на современном рынке в обширном ассортименте. При необходимости выбора подобного оборудования для освещения следует учесть вид объекта, принадлежность устройства к той или иной группе приборов, а также уровень возможных финансовых затрат.

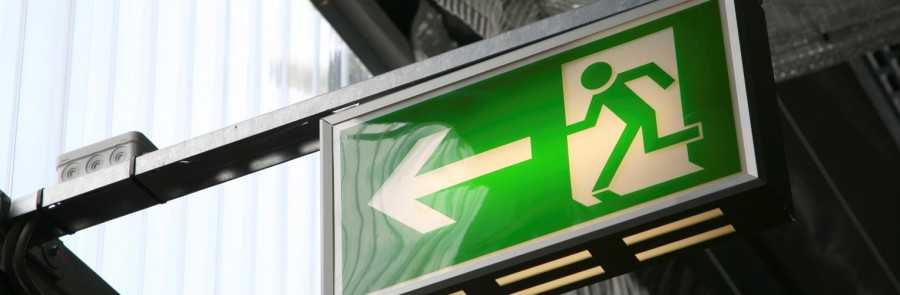

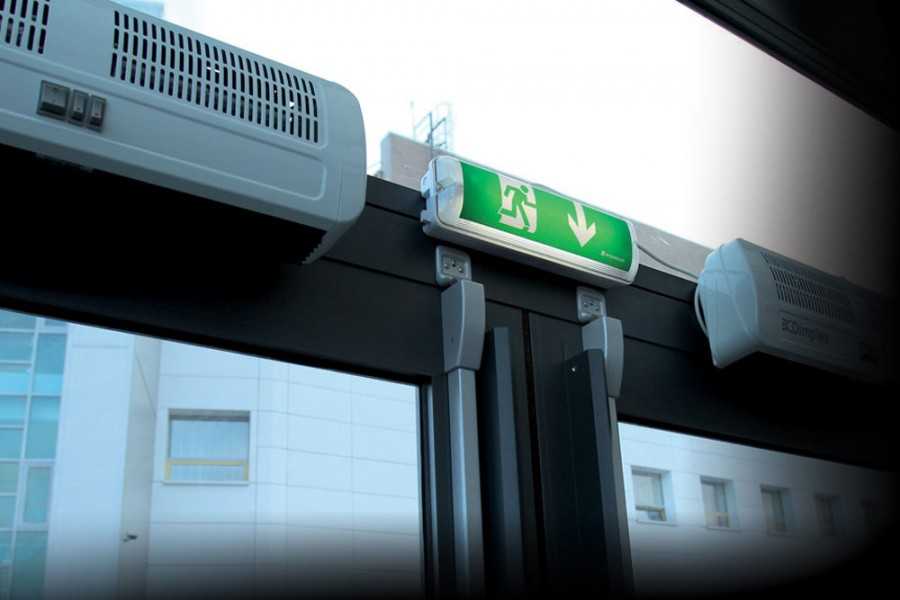

Аварийные источники света нужны и для обеспечения корректных эвакуационных мероприятий, и для должного рабочего процесса в производственных цехах. Возможно приобретение этого оборудования и для решения бытовых задач: освещения коридоров и лестниц в частных домовладениях, а также мест отдыха — рыбалки, кемпинга и охоты. Качественные светодиодные светильники способны решить все поставленные задачи с минимальными энергетическим затратами.

Требования к аварийному освещению по СП 52.13330 и ПУЭ

Чтобы лучше разобраться в теме, надо изучить основные особенности аварийных систем из нормативных актов и ПУЭ. Здесь перечислены самые важные моменты, которые нельзя упускать из вида:

  1. Аварийный свет включается при перебоях с основным освещением. Он всегда должен подключаться к другому источнику питания.
  2. Резервное освещение не используется для эвакуации. В отдельных случаях можно совместить эти варианты, но в этом случае обязательно соблюдение всех требований для обоих вариантов.
  3. Указатели и лампы в стандартной ситуации должны питаться от отдельной линии. А при ее повреждении начинает работать третий вариант – аккумуляторная батарея с минимальным ресурсом в 60 минут.
  4. Если в здании обычно нет людей или его общая площадь меньше 250 метров, вместо стационарного аварийного освещения можно использовать индивидуальные фонарики. Они должны быть в каждом помещении или у каждого сотрудника.
  5. Чаще всего светильник крепят на стену или встраивают в нее. В отдельных случаях их ставят на потолке.

Освещение зон повышенной опасности

Этот тип систем применяется в условиях промышленных и  производственных помещений, где в случае вывода из строя рабочего освещения высок риск гибели или травматизма работников. Минимальная норма освещенности в этих зонах составляет 15 Лк, а соотношение неравномерности – 1 к 10.

Нормативные документы требуют обязательной установки аварийного освещения:

  • на маршрутах эвакуации;
  • в больших холлах;
  • в помещениях повышенного риска с травмоопасным оборудованием;
  • в лифтах;
  • в котельных и серверных;
  • в технических помещениях;
  • в местах установки кнопок аварийных сигнализаций.

Данные требования обязательны к исполнению, так как напрямую связаны с безопасностью жизни и здоровьем людей.

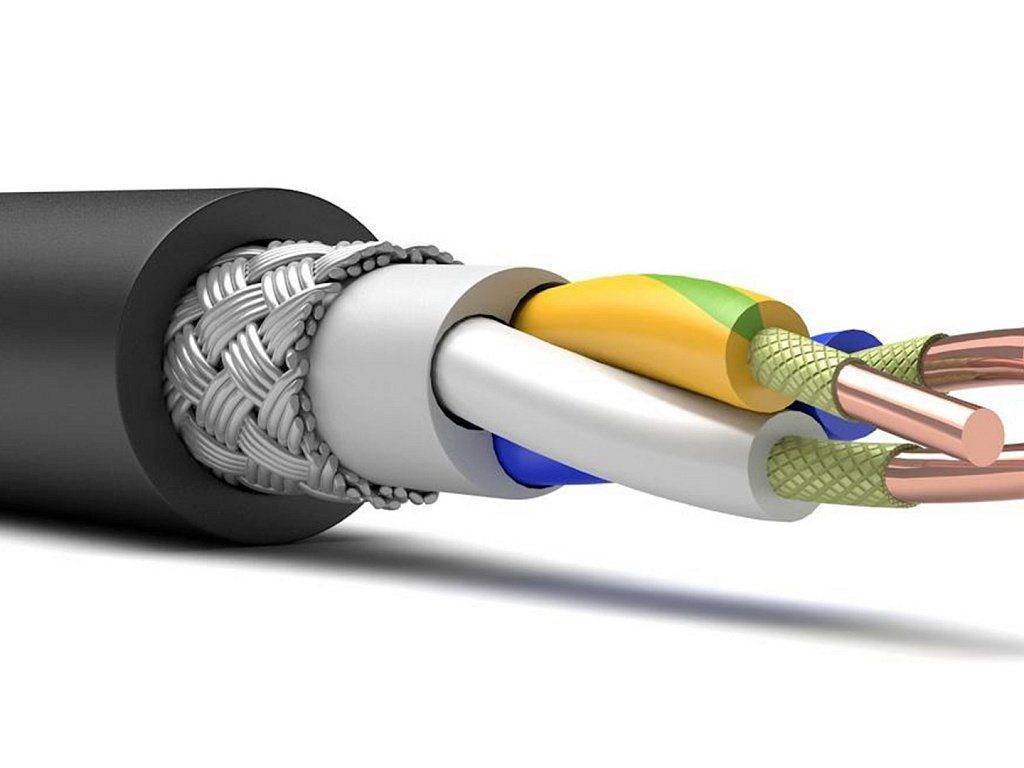

Огнестойкие кабели

Электропроводка имеет важное значение в функционировании системы аварийного освещения. Правильный подбор элементов в том числе, кабелей гарантирует стабильную работу даже в условиях форс-мажора. СП и Госстандарт, регулирующий устройство аварийных светильников, определяет типы кабелей, а также условия их прокладки для создания устойчивых электроцепей

СП и Госстандарт, регулирующий устройство аварийных светильников, определяет типы кабелей, а также условия их прокладки для создания устойчивых электроцепей.

Подобный тип кабелей часто обозначается индексом FRLS. Режим работы данных линий в условиях аварии может составлять от 1 до 3 часов.

Аккумуляторы: сроки проверки, замена

Конструкция светильников аварийного освещения путей эвакуации включает в себя не только лампу, в виде колбы, дроссель и стартер, но и аккумулятор. Чаще всего, они бывают 2-ух видов: литий-кадмиевые и литий-ионные.

Эти элементы конструкции различаются, в первую очередь, емкостью. Нельзя забывать, что АКБ имеют ограниченный срок службы, поэтому данный технический показатель должен проверяться ответственными лицами каждые 6 месяцев.

В среднем, эксплуатационный период батарей составляет 3-4 года, после чего он сдается на переработку или выбрасывается. Так что даже при отсутствии возникновения аварийных ситуаций, каждые 4 года аккумуляторы ламп аварийного освещения необходимо менять.

3.1. Источники, схемы питания

3.1.1. Освещение НВЗ питается от тех же трансформаторных подстанций, что и освещение всех остальных помещений и зданий предприятия.

На подстанциях предусматриваются трансформаторы, как правило, общие для силовых и осветительных электроприемников.

3.1.2. Напряжение сети освещения НВЗ принимается как и для освещения остальных осветительных установок. В подавляющем большинстве случаев это система напряжения 380/220 В с заземленной нейтралью.

На некоторых объектах для питания освещения и в том числе НВЗ используется система напряжения 3×220 В без нейтрали или с изолированной нейтралью.

3.1.3. Питание отдельных ОП с разными источниками света производится напряжением:

с ЛН, ДРЛ, ДНаТ, ДРИ во взрывозащищенных светильниках             — 220 В;

с ДРИ мощностью 250 Вт и больше с невзрывозащищенных

ОП, в ОП с лампами ДКсТ                                                                        — 380 В.

3.1.4. Освещение НВЗ может питаться самостоятельными сетями непосредственно от трансформаторных подстанций или от сетей внутреннего освещения знаний.

Дать конкретные рекомендации и указания по выбору источников, схем питания и систем управления НВЗ не представляется возможным ввиду большого разнообразия и местных особенностей объектов с НВЗ, которые должны учитываться при проектировании реальных объектов. Далее приводятся общие соображения и рекомендации по этим вопросам.

Кроме приводимых рекомендаций при проектировании освещения НВЗ можно использовать указания и рекомендации выполненной ВНИПИ Тяжпромэлектропроект работы «Вспомогательные материалы по проектированию наружного освещения», часть 2, электротехническая [].

3.1.5. Схема питания и управления освещением НВЗ должна обеспечивать возможность независимого от внутреннего освещения включения и отключения ОП.

3.1.6. При системе напряжения 380/220В к каждой фазе групповой сети должно присоединяться не более 20 светильников, питаемых фазным напряжением 220В, к каждой двухфазной линии 380В не более 20, к трехфазной линии 380В не более 30 светильников, питаемых линейным напряжением 380В.

3.1.7. При системе напряжения 3×220В каждой двухфазной двухпроводной групповой линией должно питаться не более 20 светильников, трехфазной трехпроводной не более 30 светильников.

Что такое аварийное освещение

Во избежание настолько неприятного исхода на подобных объектах принято использовать аварийное освещение в дополнение к основному. Если по каким-то причинам главные источники света выходят из строя, включается аварийное освещение, благодаря которому можно организовать эвакуацию сотрудников и других лиц с объекта или завершить необходимые производственные процессы. Подобные устройства могут работать несколько часов подряд без источника питания.

Существует два вида аварийного освещения – информационное и запасное. Первое представлено осветительными приборами, при помощи которых указываются пути эвакуации для людей, освещаются особо опасные зоны, а также источниками света для недопущения возникновения паники. Второй тип освещения необходим для корректного завершения производственных процессов в случае непредвиденного отключения электроэнергии.

Светодиодные лампы аварийного освещения

Самым приемлемым вариантом на сегодняшний день являются светодиодные аварийные источники света. Современный рынок предлагает огромное количество подобных устройств, поэтому проблем с поиском не возникнет. Данные осветительные устройства стали настолько распространенными из-за своей экономичности и безопасности.

Схема обустройства аварийного светодиодного освещения

Аккумуляторные батареи могут быть двух типов – литиевые и никель-металлгидридные. В разных моделях осветительных устройств используются различные батареи. В обоих случаях аккумуляторы прослужат довольно долго и обеспечат многоразовое включение аварийного освещения, однако они нуждаются в профилактических действиях. Перед началом эксплуатации осветительного устройства, а также ежегодно, необходимо тестировать его работоспособность и полностью сажать батарею.

Профилактические действия должны проходить в следующем порядке:

  • первым делом потребуется отключить устройство от электросети для его перевода в аварийный режим работы;
  • затем нужно оставить осветительное устройство включенным на несколько часов, чтобы полностью разрядить аккумуляторную батарею;
  • после этого светильники нужно снова подключить к источнику питания и дать им зарядиться,если в процессе аккумуляторная батарея не выдержала необходимое количество времени, то она подлежит замене.

Из всего вышеперечисленного становится ясно, что подобное оптическое оборудование может функционировать в двух режимах – обыкновенном, как простая лампа, и аварийном. Существуют некоторые модели осветительных приборов, которые излучают свет различной интенсивности. К примеру, в обыкновенном режиме мощность лампочки составляет 20 Ватт, а при возникновении аварийной ситуации мощность снижается до 5 Ватт.

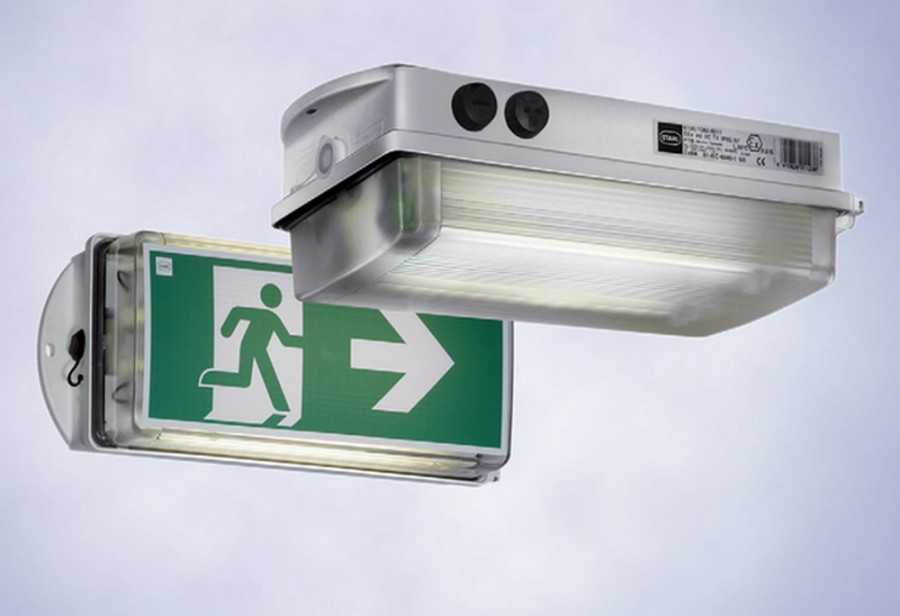

Конструкция светильника аварийного освещения

Независимо от конкретной модели устройства аварийные источники света включают в себя набор обычной электроники, как в простых лампах, аккумуляторную батарею, драйвер питания лампочек от батареи, а также драйвер заряда. Последний нужен для того, чтобы батарея заряжалась автоматически во время подключения к электросети, а также для своевременного включения аварийного осветительного оборудования в случае непредвиденных сбоев в работе электросети.

Покупные модели

Магазины электротоваров предлагают большой выбор светильников, в том числе и для нештатных ситуаций. Такие лампы должны обеспечивать достаточный световой поток, чтобы было видно, куда эвакуироваться при аварии, а также быть устойчивыми к агрессивной среде, которая может быть следствием нештатной ситуации. Лучшим вариантом являются светодиодные модели, так как при минимальном энергопотреблении они дают достаточно мощный поток света и при этом очень долговечны.

Вот некоторые модели:

EHP2-01.

Мощность – всего 2 ватта, однако его хорошо видно на расстоянии, что достигается благодаря исполнению на светодиодах. Переключается в течение одной секунды, заряда хватает на 1,5 часа работы. Конструкция предусматривает подвеску к потолку при помощи тросов. Возможны исполнения не со стрелкой, а с надписями: «выход», «запасной выход», «не входить».

EHP2-01 и его размеры

EHP3-02.

Кроме подвески к потолку при помощи тросов, имеет возможность крепления на стену. Те же характеристики, что и у предыдущего: время автономной работы при полной зарядке – 1,5 часа, переключение в течение одной секунды, но мощность уже 3 ватта. Вроде бы мелочь, но с учетом того, что это не лампы накаливания, разница будет ощутимая. При необходимости, можно купить такой фонарь с другой надписью: они есть с разными вариантами текста, так что подойдут для любого предприятия.

EHP5-03.

Эта модель полностью отличается от предыдущих. Здесь нет надписей, потому что его роль не в указании выхода или объяснении что делать, а в том, чтобы включиться при пропадании электричества и дать возможность произвести необходимые действия обученному персоналу. К примеру, предыдущие модели ламп, как правило, предназначены для установки в кинотеатрах, кафе и других местах, где люди, при возникновении непредвиденной ситуации, нуждаются в руководстве – куда идти, что делать. Эта же модель ничего не указывает, а просто светит.

Свет – белый, световой поток, который он дает – 300 Лм. Также снабжен аккумулятором с временем работы в автономном режиме 1,5 часа. Мощность – 5 ватт. Можно крепить на потолок, стену, а также можно носить в руке – очень удобная функция.

Какой выбрать?

Магазины предлагают большой выбор подобных ламп с различными характеристиками, поэтому вопрос «что выбрать именно мне?» вполне закономерен. Хотя универсального совета нет, однако некоторые рекомендации будут весьма полезны.

Время работы. Понятно, что чем дольше, тем лучше, но желательно иметь какой-то минимум. В среднем, это должно быть не меньше 1,5–2 часов. Эта функция прямо пропорциональна емкости аккумуляторной батареи (чем выше, тем дольше), и обратно пропорциональна мощности лампы

Это важно знать, особенно если хотите доработать купленный прибор своими руками.
Степень защиты. Обозначается как IP ХХ и означает степень защищенности прибора от пыли и влаги, где первая цифра – уровень защищенности от пыли, а вторая – уровень водонепроницаемости

Минимальное значение для нашего прибора – IP 20, среднее значение, пользующееся популярностью на рынке, – IP Значение IP 65 означает полную защиту от пыли и воды, с возможностью эксплуатировать лампу в местах сильного запыления и присутствия водных струй средней мощности.
Тип крепления. Выбор крепления зависит от предполагаемого места установки: навесной, настенный, потолочный.

Также есть много других параметров, которые необходимо учесть: размер, цена, цель – будет это просто указатель эвакуационного выхода, или же нужно полноценное освещение места при отключении электроэнергии.

Проверка на горючесть

Также в ГОСТ 60598 есть условия по материалу изготовления. Корпуса аварийных светильников должны выдерживать воздействие огня и температуры в 850 градусов.

Это означает, что модель при данной температуре не должна воспламениться и не будет способствовать распространению огня.

Да, корпус может плавиться, разрушаться, но самое главное не поддерживать горение.

Проверка на горючесть проводится на стенде, где раскаленную проволоку подносят к корпусу и смотрят на эффект. Если идет расплавление, то снизу подкладывают папиросную бумагу. При этом падающие на нее капли не должны ее разжечь.

Обзор цен на точечные светодиодные встраиваемые потолочные светильники

Ассортимент подобного осветительного оборудования на российском рынке довольно обширен, как и диапазон цен на него. В сегодняшнем обзоре рассмотрим модели некоторых наиболее известных моделей с характеристиками и стоимостью по состоянию на март 2018 года.

Марка, модельМатериал корпусаМощность, ВтДиаметр, ммСтоимость, руб

Lightstar, 212114

Металл/стекло2090250

Lightstar, Zocco

Металл/пластик12174800

Novotech, Coral

Полиуретан2560550

Lightstar, Monde

Металл5551 200

Lightstar, Acuto

Металл3641 100

Светодиодная подсветка добавляет шарма интерьеру коридора

Рассматривая стоимость светодиодных светильников, становится понятно, что при столь широком диапазоне цен и ассортименте продукции подобрать подходящее оборудование сможет любой человек, независимо от степени материального благосостояния.

Статья по теме:

Об освещении

Рубрика: Статьи   ‡

Назначение искусственного освещения – создать благоприятные условия видимости, сохранить хорошее самочувствие человека и уменьшить утомляемость глаз. Для выполнения всех этих условий необходимо учитывать все требования действующих нормативных документов.

Качество электрического освещения офисных и жилых зданий существенно влияет на работоспособность и самочувствие живущих и работающих в них людей. От освещения зависит здоровье зрения, продуктивность и качество работы

Именно поэтому так важно правильно спроектировать систему электрического освещения, подобрать нужное светотехническое оборудование, распределить источники света по типу и местоположению, а также обеспечить их корректную работу. Профессиональное проектирование и монтаж систем электроосвещения – залог комфортной атмосферы для работы и отдыха. Искусственное освещение подразделяется на рабочее, аварийное, охранное и дежурное

Аварийное освещение может быть освещением безопасности и эвакуационным

Искусственное освещение подразделяется на рабочее, аварийное, охранное и дежурное. Аварийное освещение может быть освещением безопасности и эвакуационным.

Рабочим называется освещение, которое обеспечивает нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий.

Рабочее освещение выполняется для всех помещений зданий, а также участков открытых пространств, предназначенных для работы, прохода людей и движения транспорта. Для помещений, имеющих зоны с разными условиями естественного освещения и различными режимами работы должно предусматриваться раздельное управление освещением таких зон.

Нормируемые характеристики освещения в помещениях, снаружи зданий могут обеспечиваться как светильниками рабочего освещения, так и совместным действием с ними светильников освещения безопасности и (или) эвакуационного освещения. При необходимости часть светильников рабочего или аварийного освещения может использоваться для дежурного освещения.

Освещением безопасности называется освещение для продолжения работы при аварийном отключении рабочего освещения. Такой вид освещения предусматривается в случаях, если отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать: взрыв, пожар, отравление людей; длительное нарушение технологического процесса; нарушение работы ответственных объектов, таких как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, в которых недопустимо прекращение работ и т.п.

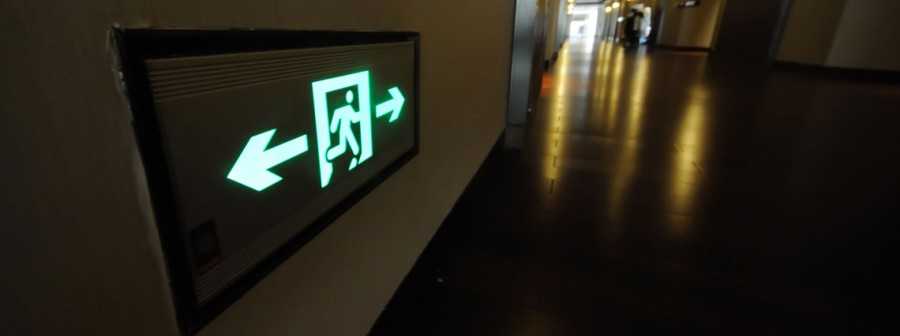

Эвакуационным называется освещение для эвакуации людей из помещений при аварийном отключении рабочего освещения. Эвакуационное освещение предусматривается  на путях эвакуации людей из помещения.

Осветительные приборы эвакуационного освещения и освещения безопасности предусматриваются горящими, включенными одновременно с осветительными приборами рабочего освещения, и не горящими, автоматически включаемыми при прекращении питания рабочего освещения.

Охранное освещение, при отсутствии специальных технических средств охраны, должно предусматриваться вдоль границ территорий, охраняемых в ночное время. И оно должно создавать освещенность не менее 0,5 лк на уровне земли.

При использовании для охраны специальных технических средств освещенность принимается по заданию на проектирование охранного освещения.

Дежурным освещением называется освещение в нерабочее время. Область применения, величины освещенности, равномерность и требования к качеству для дежурного освещения не нормируются.

Также немаловажным с точки зрения дизайна и стиля является фасадное освещение зданий и парковое электроосвещение.

Требования к электроосвещению жилых и общественных знаний диктуется действующими нормативными документами, такими как — Правила устройства электроустановок  (ПУЭ), ДБН В.2.5-28-2006 «Естественное и искуственное освещение»
