SMD 3528 — технические характеристики и описание

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой.

прямой ток (IF) – 30 мА;
прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
мощность, рассеиваемая корпусом (PD) – 100 мВт;
обратное напряжение (UR) – 5В;
диапазон рабочих температур (TOPR) – (-40/+65)°C;
температура пайки, не более трёх секунд (TSLD) – 300°C.

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

• прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
• световой поток (Ф) – 7–7,5 лм;
• угол рассеивания – 120°;
• индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
• сопротивление перехода кристалл/подложка – 6 Вт/°C;
• обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight.

компании Cree

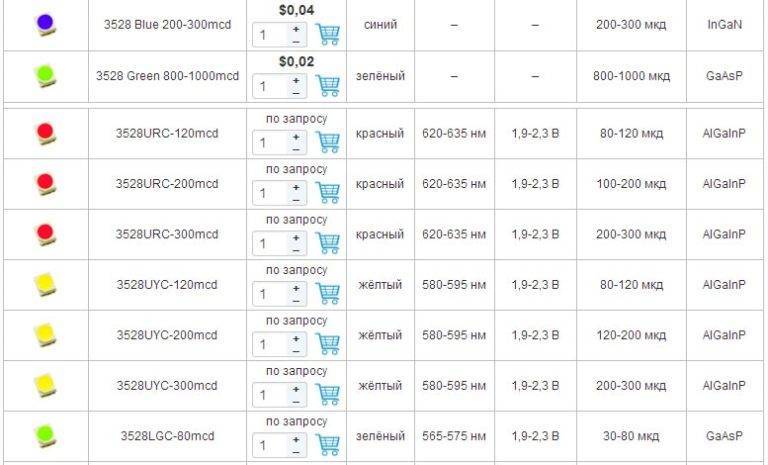

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Краткие технические характеристики

При изготовлении осветительных приборов производители руководствуются несколькими характеристиками:

• габаритами платы;
• количеством кристаллов;
• вольтажом и током;
• светопотоком;
• температурой среды эксплуатации.

Таблица самых распространенных SMD светодиодов:

Тип SMD	Количество кристаллов	Габариты (мм)	Мощность (Вт)	Ток (мА)	Светопоток (лм)	Температура среды
3528	1	3,5х2,8х1,4	0,02 или 0,06	20	5-7	-40 – +85
5050	3 или 4	5х5х1,6	0,02	60 или 80	18-20	-40 – +60
5630	1	5,6х3х0,75	0,2-0,4	150	58	-25 – +65
5730	1 или 2	5,7х3х0,75	0,5 или 1	150 или 300	50 или 158	-40 – +65
3014	1	3х1,4х0,75	0,1-0,12	30	9-13	-40 – +85
2835	1	2,8х3,5х0,8	0,2, 0,5 или 1	60, 150 или 300	20, 50 или 100	-40 – +85

Эти лампочки могут быть одно-, двух- и многоцветные. Из них можно создавать жесткие и гибкие модули любой формы (круглые, прямоугольные, линейные, с цоколем). Круглый радиатор используется в прожекторах.

Технические характеристики SMD 5050 (datasheet)

SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

Тип свветодиода	Цвет свечения	Размер, мм	Световой поток, Лм	Угол, град.	Ток, мА	Напряжение, В
LED-WW-SMD5050	Белый теплый	5,0 x 5,0	10,0-12,0	120-140	3 x 20	3,2-3,4
LED-CW-SMD5050	Белый
LED-B-SMD5050	Синий	2,0-2,5
LED-G-SMD5050	Зеленый	8,0-8,5
LED-Y-SMD5050	Желтый	4,5-5,0	1,9-2,2
LED-R-SMD5050	Красный
LED-RGB-SMD5050	RGB	1,6	120-140	20	1,6-2,0
2,5	20	2,8-3,2
0,6	20

Внешний вид и размеры

Внешне вид корпусов светодиодов SMD2835 и SMD3528 почти одинаков, они имеют равные длину и ширину – 3,5 х 2,8 мм.

Основные размеры обоих видов светодиодов, вид сверху.

Однако есть внешние особенности.

Внешний вид и размеры SMD3528 и SMD2835. Справа внизу серый уголок – ключ, обозначающий катод.

SMD2835 более мощный и дает в три раза больший световой поток, отличается желтым люминофором, который почти полностью покрывает его наружную лицевую сторону. УSMD3528 люминофор имеет вид круглого пятна и занимает меньшую площадь.

Обратная сторона у корпусов тоже разная. SMDЗ528 имеет две узкие контактные полоски для пайки к контактным площадкам платы, отвода и пассивного рассеивания тепла, выделяющегося в кристалле работающего светодиода.

У SMD2835 на донышке корпуса полосок тоже две, но они шире и занимают почти всю площадь днища. Поэтому тепла для пассивного рассеивания печатными дорожками платы они отводят намного больше.

Некоторые технические характеристики приборов SMD3528 и SMD2835 приведены в таблице.

Модель светодиода	Размер, мм – длина, ширина, высота	Площадь излучения света, кв. мм	Теплоотвод	Угол рассеивания света, град.	Светоотдача, Лм/Вт
SMD 3528	3,5*2,8*1,9	4,5	практически нет	90	7-8
SMD 2835	2,8*3,5*0,8	9.18	большой	120	20-22

SMD3528 выпускаются одно- или трехкристальными. Первый залит желтым люминофором, дает белый свет разных оттенков. Второй может иметь три кристалла одного цвета или триаду RGB. При цифровом управлении цветом может дать 16 млн комбинаций. Трехкристальный имеет четыре контакта – общий и по одному на каждый кристалл.

Полярность светодиодов SMD2835 и SMD3528 определяется выводами анода, который подключается к «+» напряжения, и катода «–». Анод светодиода на электрических схемах обозначается треугольником, катод – поперечной чертой. На прозрачной крышке корпуса его маркируют «ключом», имеющим вид срезанного угла. На обоих типах приборов такими ключами обозначают выводы катодов.

Маркировка диодов

Маркировка полупроводниковых диодов, рассчитанных на сравнительно небольшие токи (до 10 А) состоит из шести буквенных и цифровых элементов:

• первый элемент обозначает исходный материал: К или 2 – кремний; Г или 1 – германий; А или 3 – арсенид галлия.
• второй буквенный элемент обозначает тип прибора: Д – диоды выпрямительные; А – сверхвысокочастотные диоды; В – варикапы; И – туннельные диоды; С – стабилитроны; Л – светодиоды.
• третий, четвертый, пятый элементы – цифры, характеризующие некоторые электрические параметры прибора, в частности мощность рассеяния.
• шестой элемент – буква (от А до Я), обозначающая последовательность разработки.

Полупроводниковые диоды, рассчитанные на токи от 10 А до 2000 А и более часто называют силовыми неуправляемыми вентилями и маркируют буквой В (вентиль), после которой проставляется число, указывающее значение прямого номинального тока. В качестве силовых, в основном используют кремниевые диоды, которые делятся на группы, классы и подклассы.

Таблица маркировки диодов.

Вместо понятия напряжения пробоя Uпр. обычно используют понятие Uзаг.( напряжение загиба ВАХ), так как напряжение пробоя всегда чуть больше напряжения загиба. Напряжение загиба – это максимальное напряжение цепи, которое выдерживает вентиль не пробиваясь. Класс диода (вентиля) определяют по значению допустимого напряжения отношением. Допустимое напряжение – это максимальное напряжение цепи, в которую может быть поставлен данный вентиль. Т.е. для определения класса вентиля в значении допустимого напряжения мысленно убирают две последние цифры, тогда оставшееся число показывает класс вентиля. Класс вентиля показывает количество сотен Вольт допустимого напряжения.

Допустимое напряжение принимается для обычных диодов равным половине напряжения загиба, а для лавинных диодов 0.7 Uзаг. Пример. Если напряжение загиба обычного вентиля составляет 850 В, то допустимое напряжение – 425В, т.е. класс вентиля – 4. По назначению диоды разделяются на следующие:

• выпрямительные диоды (как разновидность выпрямительных – силовые), которые предназначены для выпрямления переменного тока низкой частоты (рис. 8.3, а). В качестве выпрямительных диодов используют плоскостные диоды, допускающие большие выпрямительные токи;
• высокочастотные диоды, предназначенные для выпрямления переменного тока в широком диапазоне частот, а также для детектирования. В качестве высокочастотных диодов применяют диоды точечной конструкции;
• импульсные диоды, которые применяют в схемах генерирования и усиления импульсов микросекундного и наносекундного диапазонов;
• туннельные диоды (рис. 8.3, в), применяемые в качестве усилителей и генераторов высокочастотных колебаний;
• светодиоды (рис. 8.3, е), которые используют в качестве световой индикации наличия тока и которые имеют разные цвета свечения;
• стабилитроны (рис. 8.3, б), предназначенные для стабилизации уровня напряжения при изменениях значения протекающего через них тока;
• варикапы (рис. 8.3, г) – полупроводниковые диоды, емкость которых можно изменять в широких пределах;
• фотодиоды (рис. 8.3, д), которые являются источниками тока, преобразующими световую энергию в электрическую, причем сила тока пропорциональна освещенности фотодиода.

Будет интересно Что такое SMD светодиоды

Первый элемент (цифра или буква) обозначает исходный полупроводниковый материал, второй (буква) — подкласс приборов, третий (цифра) — основные функциональные возможности прибора, четвертый — число, обозначающее порядковый номер разработки, пятый элемент — буква, условно определяющая классификацию (разбраковку по параметрам) приборов, изготовленных по единой технологии.

Применение SMD светодиодов

В качестве элементов общего освещения светодиоды СМД стали использовать недавно (после достижения интенсивности излучения 120 лм/Вт). Это позволила производить светодиодные лампы, способные заменить люминесцентные и с нитью накала. Производители заботятся о том, чтобы потребителям при замене не нужно было менять или перестраивать систему освещения, покупать другие светильники и прожекторы. Из СМД Led просто собрать любые матрицы и встроить в стандартные корпуса люминесцентных и галогеновых ламп.

Широко используются:

• конструкции SMD-Led-прожектор-датчик движения в подъездах многоквартирных домов, на территориях частных домов, в бытовых помещениях;
• ленты из СМД 5050 – освещение помещений различного назначения;
• ленты из СМД 5630 в подвесных и натяжных потолках;
• компактные СМД 3014 и СМД 3528 в декоративной подсветке жилых и коммерческих помещений;
• СМД 2825 – в основной источник и подсветка;
• в системах аварийного освещения.

Диоды в узком корпусе крепятся на любые поверхности, для корпуса 3-5 мм требуется алюминиевый профиль, хорошо отводящий тепло. Мощность и цвет света подбирается для каждой сферы. Благодаря широкому углу освещения SMD используются на производствах ламп с самыми распространенными видами цоколей и прожекторов.

Любую ленту из СМД можно разделить и прикрепить как в помещении, так снаружи (в декоративных конструкциях, различных коробах, рекламных конструкциях).

Схема подключения SMD светодиодов 2835.

Для обеспечения максимальной долговечности работы светодиодов SMD 2835 рекомендуется подключать их последовательно к номиналам сопротивлений. При этом стоит помнить, что максимально надёжной схема будет в том случае, если на каждую цепочку последовательно соединенных светодиодов выделено отдельное сопротивление (резистор).

При монтаже светодиодов нужно использовать токоограничивающий резистор для уменьшения тока, проходящего через светодиод, иначе он очень быстро выйдет из строя. Для подбора резистора можно использовать онлайн калькулятор.

Если нужно подключить несколько светодиодов сразу, то их монтаж осуществляется последовательно. При этом стоит иметь ввиду, что все светодиоды в цепи должны быть одного типа, а источник питания должен иметь достаточную мощность и обеспечивать напряжение, превышающее суммарное напряжение всех светодиодов.

Если нужно собрать схему с несколькими параллельными цепями последовательно соединенных диодов, рассчитанный номинал резистора нужно устанавливать для каждой из цепей. Нельзя подключать несколько светодиодов в параллели с помощью одного резистора, так как светодиоды имеют разброс параметров и требуют различные прямые напряжения, что делает такое подключение практически нерабочим.

Правила подключения

Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента (подробнее про расчет резистора для светодиода).

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Светодиоды 5050 — схема включения

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

Оцените, пожалуйста, статью. Мы старались:)

Светодиодная лента RGB и цветная

Образцы цветов RGB Если вам хочется сделать интересное освещение или подсветку в помещении, то можно использовать цветную или трехцветную RGB. Основные отличия этих двух типов.

Светодиодная лента RGB 5050 led, каждый светодиод может светить тремя цветами, красный, зеленый, синий. При помощи сочетания этих цветов вы можете получить любой цвет. Управление происходит через специальный РГБ контроллер иди даже через Android приложение в вашем смартфоне. Она дает света меньше, потому что каждый цвет потребляет только треть от всей мощности. Её потребуется гораздо больше, для основного освещения она не подходит. Но можно использовать параллельно с лентой главного света.

Так выглядят RGB светодиоды, двойной ширины

Цветная состоит только из одного света, цвета такие же, что и у трехцветной. Зеленый, красный, синий. Она не требует блока управления, для регулировки хватит простого диммера. Но к РГБ контроллеру можно подключить 3 такие разных цветов. В итоге мы получим полный аналог РГБ из отдельных элементов, но мощность будет гораздо выше, потому что могут использоваться мощные сверхяркие светодиоды SMD 5630 и СМД 5730.

Критерии выбора светодиодной матрицы

Основным критерием выбора является назначение светодиодной ленты, степень сложности задач, возложенных на нее. От этих факторов будет зависеть тип защиты, степень яркости, цвет и прочие параметры ленты. Кроме этого, рекомендуется выбирать лету по следующим показателям:

• толщина подложки, обеспечивающая качественное теплоотведение;
• применение медных дорожек, не способных намагничиваться;
• двухсторонняя плата обеспечит одинаковое сопротивление по всей длине, что даст равномерную яркость свечения;
• у хорошего светодиодного изделия проводники прокатные, тогда как дешевые и некачественные образцы имеют напыление. Оно неравномерно по толщине и меняет свои качества со временем, снижая срок службы элементов и изменяя режим свечения на менее яркий. В отдельных случаях снижение светового потока достигает 90 %.

Конструкция и внешний вид

Диод 2835 СМД изготавливается на основе полимерных материалов. Внешне напоминает 3528, но значительно отличается от него по хаpaктеристикам. Главной особенностью его конструкции является полимерная основа. Она способна выдержать нагрев более двухсот градусов. При этом роль теплоотводчика выполняет система «катод-анод». Из расшифровки названия аббревиатуры (smd) следует, что подобный твердотельный источник света предназначен для поверхностной установки.

Среди других конструкционных параметров led-светильников 2835 можно отметить:

1. Корпус состоит из термопластичного материала, а линза – из светопропускающей эпоксидной основы.
2. Обширная панель по отведению выpaбатываемого в ходе свечения тепла.
3. Подключение светодиодов допустимо только через резисторы или драйверы подпитки, выполняющих функцию стабилизатора.
4. При соединении контактов обязательно учитывается полярность. Катодный проводник имеет небольшой срез и меньшую длину.
5. Светоизлучающий кристалл изготавливается на основе нитрогена, галия и индия.

Угол рассеивания

Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов

Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами ( к примеру филаментные ). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.

Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.

Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.

Каковы основные характеристики светодиодов?

При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:

• ток потребления;
• номинальное напряжение;
• потребляемая мощность;
• температура цвета;
• сила светового потока.

Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.

Ток потребления светодиода – что это такое

Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.

RGB прожекторы с контроллером и пультом ДУ действительно хороши

Номинальное напряжение

Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.

Цвет светодиода	Материал	Прямое напряжение при 20 мА
		Типовое значение (В)	Диапазон (В)
ИК	GaAs, GaAlAs	1,2	1,1-1,6
Красный	GaAsP, GaP, AlInGaP	2,0	1,5-2,6
Оранжевый	GaAsP, GaP, AlGaInP	2,0	1,7-2,8
Желтый	GaAsP, AlInGaP, GaP	2,0	1,7-2,5
Зеленый	GaP, InGaN	2,2	1,7-4,0
Голубой	ZnSe, InGaN	3,6	3,2-4,5
Белый	Синий/УФ диод с люминофором	3,6	2,7-4,3

Сопротивление световых диодов

Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.

Точечный потолочный светильник на диодах очень экономичен

Светоотдача и угол свечения

Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 120. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.

Мощность светодиодных ламп

Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I ×U, где I – сила тока, а U – напряжение светодиода.

Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.

Цветовая температура

Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.

На такой платформе могут быть сотни кристаллов

Размер чипа LED элемента

Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.

Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.

Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.
Подделку довольно тяжело отличить от оригинала при покупке

Применение

Светодиодная лента 3528 используется в различных областях:

• мягкое (вечернее) освещение и зонирование помещений;
• оформление элементов архитектуры, уличной рекламы;
• ландшафтный дизайн;
• автомобильный тюнинг;
• украшение аквариумов, саун, бассейнов;
• оформление банкетных или ресторанных залов и т.д.

Кроме этого, светодиодная лента 3528 удачно сочетается с натяжными потолками или подвесными гипсокартонными конструкциями. Также распространена отделка предметов мебели — кроватей, стеллажей и полок, ниш и прочих рельефов. Вариантов дизайна очень много, любой желающий может выбрать подходящий для себя способ оформления помещения.

Основные выводы

Светодиоды серии 2835 smd led более компактны, надежны и долговечны по сравнению с аналогами. Хаpaктеризуются хорошей теплоотдачей, высокой плотностью света, широким углом излучения. Они могут использоваться в самых разных областях – от подсветки декора до полноценного комнатного освещения. При монтаже led-элементов в схему соединение должно быть последовательным. При этом расчет мощности резистора должен учитывать их параметры и суммарную мощность.
