Изучаем устройство светодиодных ламп на 220В

Гирлянда тускло светит

Попадаются и не совсем очевидные аварии, когда светодиоды отдельного канала, вроде бы и горят, но довольно тускло по сравнению с остальными.

Что это значит? Схема контролера работает нормально. При нажатии кнопки, все режимы переключаются.

Прозвонка тестером параметров диодного моста и сопротивлений также не выявляет проблем. В этом случае остается грешить только на провода. Они и так довольно хилые, а при надрыве такого многожильного провода его сечение уменьшается еще больше.

В итоге гирлянда просто не способна запустить светодиоды в номинальном режиме яркости, так как им элементарно не хватает напряжения. Как найти в длинной гирлянде эту надорванную жилку?

Для этого вам придется ручками пройтись вдоль всей линии. Включаете гирлянду и начинаете шевелить проводки возле каждого светодиода, пока вся подсветка не загорится в полную силу.

почему тускло светит елочная гирлянда
почему тускло светит елочная гирлянда

По закону Мерфи, это может быть самый последний отрезок гирлянды, так что наберитесь терпения.

Как только находите этот участок, берете в руки паяльник и разбираете провода на светодиоде. Зачищаете их зажигалкой и заново все паяете.

После чего изолируете место пайки термоусадкой.

Модульная серия

На сегодняшний день модульные системы ЭРА представлены 6 сериями:

серия А1. Это угловые модели, которые монтируются на плоской поверхности или в углах. Позволяет регулировать освещенность от нормального (100%) до дежурного (10%);

Модель серии С1

серии С1 и С3. Эти осветительные модульные системы не обладают дополнительными опциями. В них предполагается только включение и выключение света, без возможности управления. Стоит отметить, что модели серии С3 являются ультратонкими;

  • серия Б. Состоит из четырех модулей длиной по 30 см каждый. Включаются с помощью выключателя, размешенного на шнуре;
  • серия П1. Здесь система оснащена датчиками движения. Благодаря им свет включается автоматически при попадании человека в радиус действия прибора. Расстояние, на которое способен реагировать датчик, составляет 3 м;
  • серия – И1. Оснащена модулями, которые активируются при открывании дверок кухонной гарнитуры, выдвижении ящиков напольных тумб или от обычного взмаха рукой (только на расстоянии 5 см). Некоторые модели оснащены встроенным сенсорным блоком, что позволяет им включаться от простого прикосновения руки.

Для управления светом в любых сериях применяется стандартный выключатель. Он входит в каждый комплект системы.

Типы светодиодов

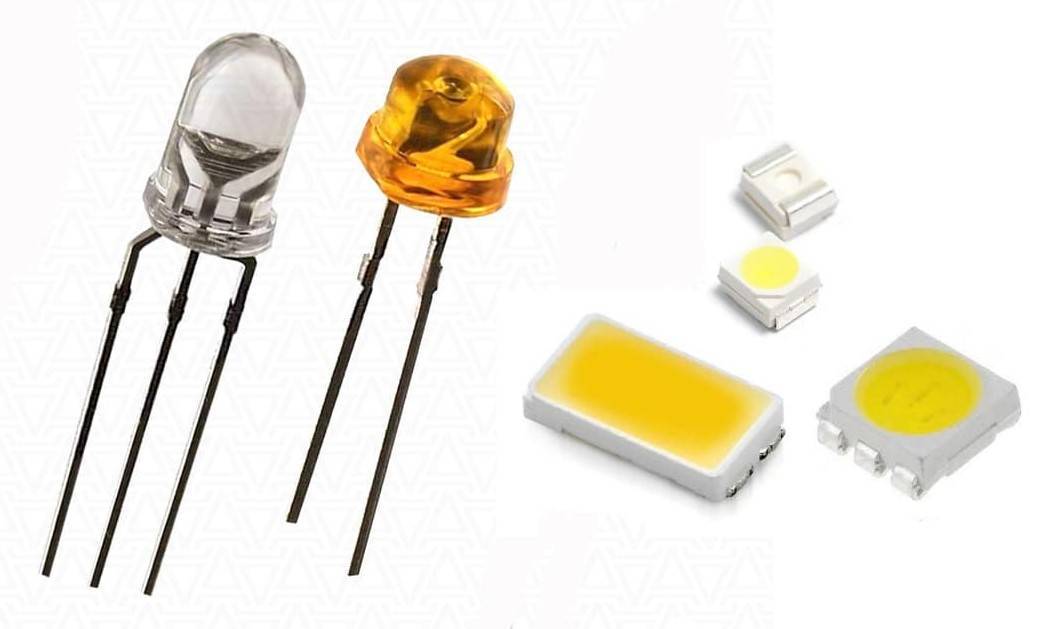

Все светодиоды для лампы можно разделить на 2 группы:

  • индикаторные;
  • осветительные.

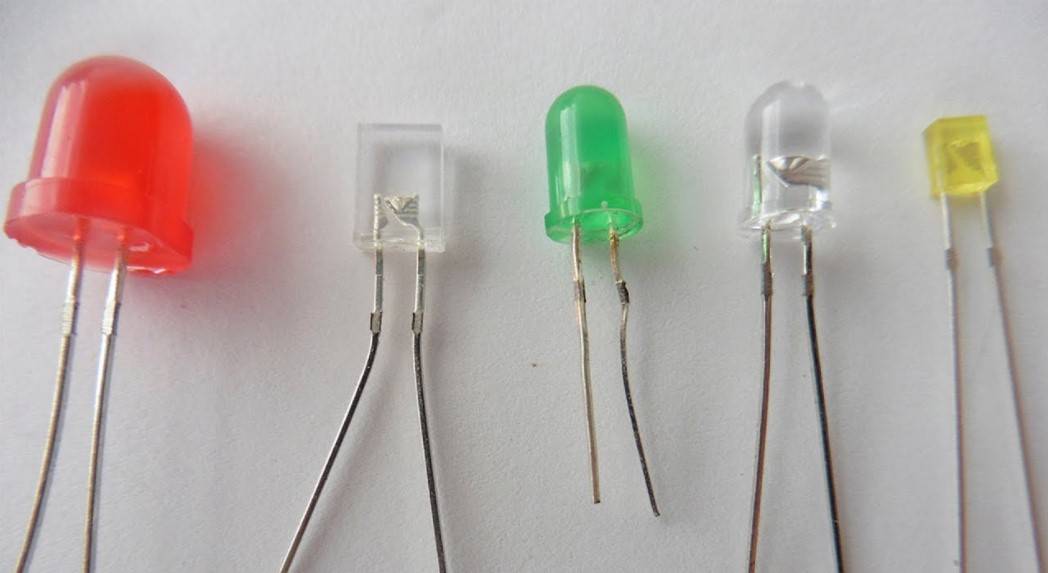

Индикаторные светодиоды называются DIP. Они используются в панелях приборов, елочных гирляндах, световых табло. Выпускаются разными по форме и цвету, потребляют очень мало электричества и имеют долгий срок службы.

Самые распространенные виды осветительных светодиодов в лампах на 220 В:

  • СОВ;
  • SMD;
  • PCB Star;
  • Filament.

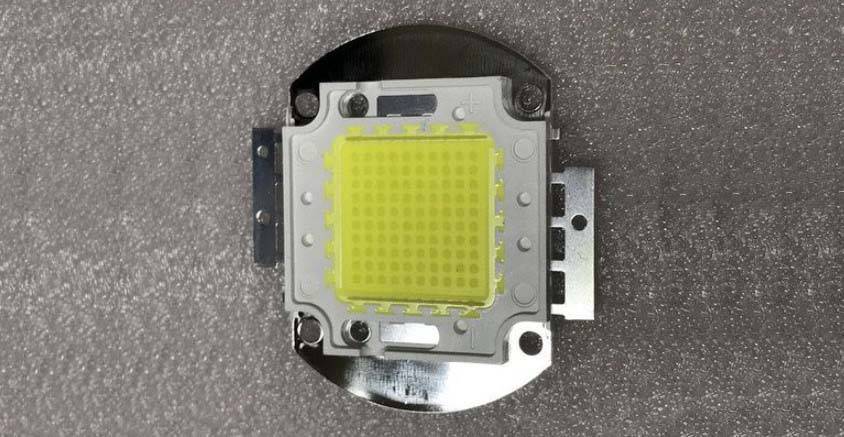

Диоды СОВ имеют большое количество миниатюрных кристаллов на одной подложке. Соединяются кристаллы с помощью последовательно-параллельной схемы, сверху покрываются люминофором. Применяются для получения яркого света в фонарях и других осветительных приборах. Сильно нагреваются при длительном использовании, поэтому в качестве защиты используется силикон.

Имеют следующие преимущества:

  • хороший поток света;
  • легкий монтаж;
  • разная форма сборки.

Недостатки:

  • высокая стоимость;
  • гарантированный срок службы меньше, чем у SMD.

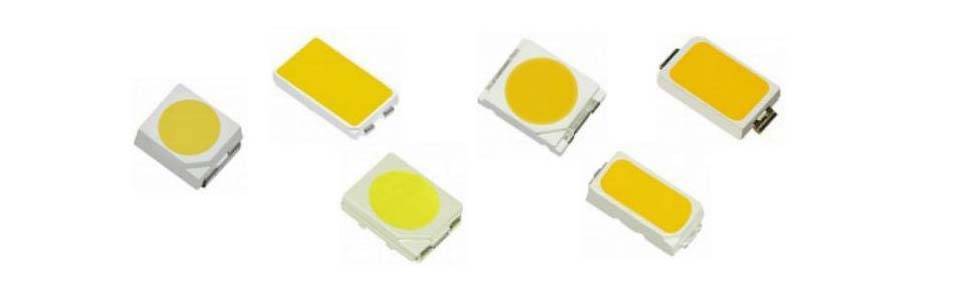

SMD-светодиоды самые распространенные. Широко используются в светодиодных лампочках 220В и светильниках. Полупроводниковый чип или кристалл располагается на подложке, к которой присоединены контакты подключения.

Преимущества:

  • надежность;
  • маленькая стоимость;
  • долгий срок службы;
  • высокая светоотдача.

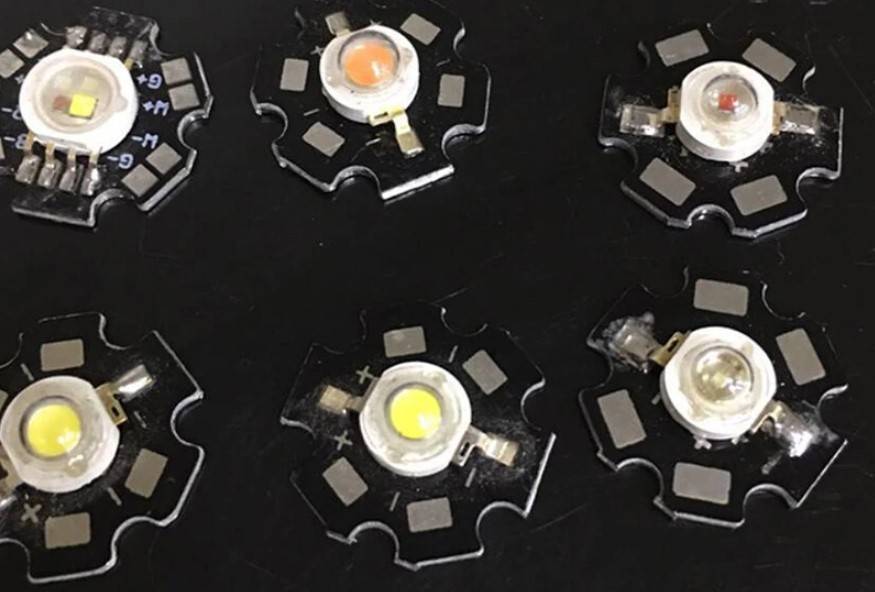

Диоды PCB Star состоят из одного кристалла большой площади. Он монтируется на алюминиевую подложку в форме звездочки. Используется при производстве ярких фонарей и мощных прожекторов. PCB Star имеют самый большой световой поток.

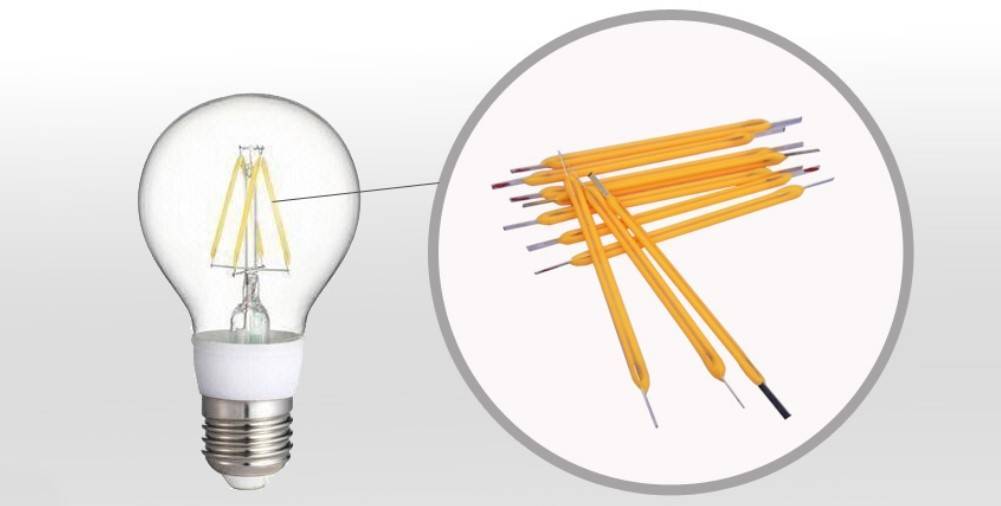

Светодиоды Filament – это наклеенные на стеклянные полоски кристаллы. С обеих сторон полосы металлизируют. Корпус конструкции – стеклянная колба, как в лампе накаливания. Внутри находится гелий, он используется для охлаждения. Используются при производстве светотехнического оборудования, их недостаток – менее долгий срок службы, чем у SMD.

Изготовление лампы своими руками

Сложно представить, но даже светодиодную лампу можно сделать своими руками и существенно сэкономить на покупке приборов.

Инструменты и материалы

Качество материалов и инструментов, необходимых для создания лампы на 220 В, играет важную роль. От этого зависят надёжность и безопасность, долговечность изделия.

Своими руками легко сделать лампы направленного света

Для работы нужны такие элементы, как:

  • галогенная лампа без стекла;
  • светодиоды в количестве до 22 штук;
  • быстродействующий клей;
  • медный провод и листовой алюминий, толщина которого составляет 0,2 мм;
  • резисторы, подбирающиеся в зависимости от схемы.

Перед работой необходимо составить схему соединения всех деталей, которая зависит от конкретной ситуации. Для этой цели используют разнообразные онлайн-калькуляторы, позволяющие получить точный результат. При количестве светодиодов более 22 соединение отличается сложностью и требуется особенный подход.

Схема подбирается в зависимости от ситуации

В качестве инструментов используются отвёртка, молоток, дырокол, маленький паяльник. В процессе работы также потребуется небольшая подставка, позволяющая с удобством разместить диоды на отражающем диске.

Пошаговая инструкция изготовления лампы

Изготовление светодиодной лампы на 220 В своими руками не требует профессиональных знаний и сложных инструментов.

  1. Предварительно нужно подготовить неисправную лампу, открыв корпус. Цоколь отсоединяется от него очень аккуратно, а для этого можно использовать отвёртку.
  2. Внутри конструкции присутствует плата пускорегулирующего электронного аппарата, которая понадобится для дальнейшей работы. А также необходимы светодиоды. Верхняя часть изделия имеет крышку с отверстиями. Из неё следует изъять трубки. Из пластика или плотного картона изготавливается основание.
  3. На пластиковой основе светодиоды будут держаться более надёжно, чем на картоне. Поэтому лучше всего использовать кусок пластика.
  4. Питание лампы будет осуществляться с помощью драйвера RLD2–1, который подходит для сети с напряжением в 220 В. При этом можно подключить последовательно 3 белых одноваттных светодиода. Три элемента соединяются параллельно, а затем все цепочки фиксируются последовательно.
  5. Провода в цоколе могут повредиться во время разборки конструкции лампы. В этом случае нужно припаять элементы на место, что обеспечит простую технику дальнейшей сборки изделия.
  6. Кусок пластика нужно разместить также между драйвером и платой. Это позволяет избежать замыкания. При этом можно использовать и картон, ведь светодиодная лампа не греется. После этого конструкция собирается, а прибор вкручивается в патрон и проверяется на работоспособность.

После сборки нужно проверить работоспособность устройства

Мощность такой лампы составляет примерно 3 Ватта. Прибор подключается в сети с напряжением в 220 В и обеспечивает яркое освещение. Лампа эффективна в качестве вспомогательного источника света. На основе этого примера изготовления своими руками легко создать более мощные конструкции.

Делаем драйвер

Устройство стабилизации тока и источник постоянного напряжения — драйвер — присутствует в конструкции лампы, подключаемой к сети с напряжением в 220 В. Без него невозможно создание источника света, а изготовить такой элемент можно своими руками. Для этого следует аккуратно разобрать лампу, отрезать провода, ведущие к цоколю и к стеклянным колбам. При этом стоит учесть, что один из окольных проводов может иметь резистор. В таком случае отрезать элемент следует за резистором, так как он нужен при создании драйвера.

После отсечения проводов остается такая деталь

Каждый вариант платы отличается в зависимости от производителя, мощности устройства и других особенностей. Для светодиодов мощностью 10 Вт нет необходимости переделывать драйвер. Если же лампа отличается интенсивностью потока света, то лучше всего взять преобразователь от прибора большей мощности. На дроссель лампы в 20 Вт следует намотать 18 витков эмальпровода, а затем подпаять его вывод к диодному мосту. Далее на лампу подаётся напряжение и проверяется мощность на выходе. Так можно создать изделие, характеристики которого соответствуют требованиям.

Видео: изготовление светодиодной лампы своими руками

https://youtube.com/watch?v=ZlP3mgKIzRw

Сделать светодиодную лампу на 220 В своими руками легко, но предварительно нужно определить необходимую мощность, схему и подобрать все элементы. Далее процесс не вызывает трудностей даже у начинающих мастеров. В результате получится экономичное и надёжное устройство для освещения любых помещений.

Осмотреть плату

Визуально оценить состояние платы. Найти перегоревший светодиод. Во многих случаях он заметен сразу — на нем черные точки и следы от перегорания. Бывают и случаи, когда все светодиоды на первый взгляд исправны, на них отсутствуют видимые следы повреждений. Чтобы проверить и выявить поломку, понадобится мультиметр.

Во многих современных мультиметрах встроена функция тестирования диодов. Чтобы проверить работоспособность компонентов, нужно:

  1. На анод светодиода подключить красный щуп, а на катод — черный.
  2. Проверить светодиод — если он исправен, то загорится.
  3. Если изменить полярность щупов, на экране тестера появится цифра 1. Светодиод не загорится.

Неисправный элемент при тестировании не светится.

Особенности питания светодиодов

Блок питания светодиодных ламп на 220В имеет некоторые особенности работы.

Светодиод имеет нелинейную зависимость напряжения и тока.

Так, при увеличении номинального напряжения ток на светодиоде резко возрастает.

Это может привести к поломке. Поэтому в недорогих лампах (часто китайского происхождения) последовательно со светодиодом устанавливается ограничивающий резистор.

Если произойдет скачок напряжения, он не позволит току увеличиться.

Но при этом на резисторе упадет мощность.

КПД недорогого светильника по этой причине уменьшается.

Блок питания обеспечивает нормальное напряжение для питания светодиодов.

Именно этот прибор чаще всего включается в схему ламп представленного типа.

Блок питания для светодиодной лампы 12В или с иным значением исходящего напряжения, называется драйвером.

Это маркетинговое обозначение подобных приборов.

Источник постоянного напряжения для светодиодов, которые работают от напряжения 12 В, принято называть блоком питания.

Если же устройство еще и стабилизирует входной ток, то это драйвер.

Можно сказать, что это разновидность блока питания, которая устанавливается в качественных лампах.

Ремонт светодиодных ламп своими руками

Ремонт светодиодных ламп устройство электрические схемы. Многие считают ремонт осветительной техники сложной задачей, не стоящей внимания, особенно когда речь идет про светодиодные лампы. На самом деле это не так. Затраты на ремонт значительно ниже, чем приобретение новых устройств, при этом не требуется особенных знаний или умений.

Если в вашем доме имеются светодиодные лампы и они стали со временем плохо работать можно проверить их мощность и провести несложный ремонт. Чтобы работа была выполнена профессионально, достаточно соблюдать технику безопасности и иметь под рукой необходимый инструмент.

При нынешних ценах это позволит неплохо сэкономить, не приобретая новые светодиодные лампы.

Также его применяют для того чтобы проверить целостность проводов. На эту тему есть статья. Мультиметр достаточно часто необходим в домашнем бытовом ремонте, так что его приобретение никогда не будет лишним.

Если проверка не выявит напряжения, значит, осветительный прибор ни при чем.

Необходимо найти обрыв или повреждение на электропроводке. Если напряжение присутствует, то не забудьте удостовериться в исправности расходных материалов — лампочек. Это касается приборов с патроном, куда вставляются светодиодные лампы.

Обратите внимание

Теперь переходим к возможным неисправностям самого прибора. В новых моделях все чаще устанавливают предохранитель — возможно, он сгорел и требует замены.

Дело, может быть, в проводах, тогда их стоит прозвонить (проверить на целостность, отсутствие замыкания).

Ремонт светодиодных ламп

Светодиодные лампы состоят из управляющей схемы и самих светодиодов. Для того чтобы светодиодные лампы стали работать в прежнем режиме, проводим нехитрый ремонт. Вам понадобится минимальный опыт пайки. В противном случае придется приобретать неисправные блоки отдельно. Кроме того, в китайских устройствах чаще всего сгорают выпрямители тока.

Проверить его также можно мультиметром. Нормальное напряжение в нем варьируется от 5 до 25 Вольт и ток до 0.1 Ампера. Часто перегорают недостаточно качественные или маломощные конденсаторы.

Их, при неисправности меняем сразу, благо в России такие стоят около 5 рублей. Еще проверьте резисторы и диоды, опять же при помощи мультиметра.

Для их проверки вам понадобится батарейка или аккумулятор на 9-10 Вольт, с ее помощью мы сможем быстро проверить каждый диод. Неисправные диоды можно заменить или вывести из цепи, сомкнув выводы. Новые диоды покупаются в составе LED-ленты — купите или несколько разных, или сверьте размеры резисторов перед покупкой, чтобы не пришлось перепаивать еще и резисторы.

Лучше всего брать мощные диоды — они ярче светят. Напоминаем что минимум яркости ля жилого помещения — 150 люксов (желательно 200), в противном случае нагрузка на глаза значительно возрастает. Измерить освещенность светодиодные лампы можно при помощи переносного люминометра. Вот таким нехитрым способом можно самостоятельно отремонтировать светодиодные лампы.

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

  • полное отсутствие свечения;
  • периодическое отсутствие освещения;
  • кратковременное мерцание;
  • отключение света в произвольные моменты;
  • повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

  1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
  2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
  3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

  • технические нарушения при подключении к сети питания;
  • короткое замыкание;
  • неверная установка оборудования;
  • ошибки при построении элементов в схеме подключения;
  • изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака

Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения

https://youtube.com/watch?v=8qPqJQvr2-o

Конструкция светодиодных люстр и визуальный осмотр

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

  • Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
  • Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
  • Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
  • Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Как сделать простую светодиодную лампочку

Для того, чтоб собрать светодиодную лампу нам потребуется старая люминесцентная лампа, точнее ее основание с цоколем, длинный кусок 12 В светодиодной ленты,

и пустая алюминиевая 330 мл банка

Для питания такой лампы понадобится источник постоянного напряжение на 12 В такого размера, чтобы без проблем вошел внутрь банки.

Итак, теперь само изготовление:

  1. Обмотайте лентой банку, как показано на рисунке.
  2. Припаяйте провода от светодиодной ленты к выходу источника питания (ИП).
  3. Вход ИП проводами припаяйте к цоколю основания лампы.
  4. Сам источник надежно закрепите внутри банки, предварительно вырезав достаточное по размеру отверстие для пропускания ИП внутрь.
  5. Приклейте банку с лентой к основанию корпуса с цоколем и лампа готова.

Конечно, такая лампа не шедевр дизайнерского искусства, но зато сделана своими руками!

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

  1. Электродрель.
  2. Шуруповерт.
  3. Пассатижи.
  4. Кусачки.
  5. Измерительная рулетка.
  6. Отвертка.
  7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

  1. Провода.
  2. Монтажные подвесы, полоски.
  3. Клеммы-соединители.
  4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Ремонт LED-лампочки пошаговое руководство

Теперь, зная об устройстве лампочки и о том, что нужно для ремонта – можно начинать починки. Ниже будет приведено руководство чтобы осуществить ремонт светодиодных лампочек с обычным цоколем.

Ремонт светодиодных ламп — снятие плафона с лампочки

В начале нужно разобрать ремонтируемую лампочку и «донора». Начать нужно с плафона.

Для этого нужно взять нож, а затем засунуть его остриё в расщелину между плафоном и корпусом. Затем нужно крутить лампочку, держа нож на месте и постоянно углубляя его. Для того, чтобы обезопасить руки от порезов, можно использовать перчатки.

Когда лезвие войдёт достаточно глубоко – отделите плафон от корпуса. Под ним будет плата со светодиодами и двумя проводами.

Перед тем, как отсоединять провода, необходимо запомнить их полярность – один плюсовой (обычно помечается красным), а второй минусовой. Запомнить это нужно что бы после работ припаять их на свои места.

Отсоединение контактов от платы со светодиодами

Здесь понадобится держатель или, если такового нет — помощник. Дело в том, что обе руки будут заняты.

Пинцетом подцепите один из проводов, а затем, при помощи канифоли и паяльника, отсоедините его. Ту же операцию проделайте со вторым. Затем провода распрямляются, а плата снимается.

Ремонт светодиодных ламп — извлечение сгоревшего светодиода

На плате с лицевой и тыльной стороны можно заметить белую термопасту, которая и позволяла алюминию выдерживать тепло. Убрать её можно, но этого делать не рекомендуется. Термопасту нужно соскрести только с задней стороны сгоревшего светодиода. Найти его просто – на жёлтом элементе будет чёрная точка.

Нужно закрепить плату так, чтобы к сгоревшему светодиоду мог пройти паяльник или паяльная лампа.

Для отсоединения лампой нужно обхватить пинцетом сгоревший светодиод и поднести к нему горелку на две-три секунды

При этом нужно осторожно тянуть светодиод пинцетом. После сделайте тоже самое с «донором»

Ремонт светодиодных ламп — установка нового светодиода на плату

Снова удобно закрепив плату, нанесите туда, куда будет установлен новый светодиод, припайку или кислоту. После положите его туда.

После нужно навести горелку на три или две секунды, прижимая при этом светодиод сверху для лучшего припоя.

После завершения необходимо протереть проспиртованной ваткой место припоя. Это позволит в будущем избежать появление коррозии.

Возвращение светодиодной платы на основание и ее подключение

В начале нужно размазать термопасту с соседних светодиодов. Это вернёт заменённому теплопроходимость. Затем продеть в пластину отсоединённые ранее провода и аккуратно вдавить плату на прежнее место.

Дальше необходимо припаять назад провода, сохраняя при этом полярность – то есть плюс к плюсу, минус к минусу.

Потом идёт проверка – нужно вставить лампочку в плафон. Если она не загорелась – значит, этот светодиод не единственный, который поломан. Если загорелась – значит всё хорошо.

Также проблема может быть в драйвере. Тогда придётся заменить и его. Для этого действуем аналогично.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

  1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
  2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
  3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
  4. Мигание — когда свет моргает каждую секунду.
  5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

  1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
  2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
  3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
  4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников

Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
