Как сделать светодиодную лампу с питанием от 220 вольт?

Разновидности схем и их особенности

Существует 3 схемы драйверов светодиодных ламп, это варианты создания оптимального напряжения в устройствах на светодиодах. Они отличаются сборкой драйвера. Он может быть собран на основе схемы с понижающим трансформатором, такой вариант применяется в мощных и ярких лампах.

Более дешевый вид – сборка по схеме с конденсатором.

А третий вариант используется для схем с большим количеством диодов или при сборке диммируемых ламп. Их называют инверторные схемы.

Вариант N1 — с конденсаторами для снижения напряжения

Это самый распространенный тип сборки, который используется в бытовых лампочках. Основными элементами для снижения напряжения выступают конденсаторы С2, С3 и резистор R1. Во время включения лампы резисторы R2 и R3 предохраняют прибор от короткого замыкания и ограничивают ток. Встроенный защитный диод VD1 нужен для преобразования напряжения.

Резистор R4 разряжает прибор, когда ток перестает поступать. В некоторых конструкциях для светодиодных ламп используются не все 4 резистора, а других их комбинации. Такую схему можно сделать и своими руками, используя новые и старые детали.

Преимущества схемы светодиодных ламп с конденсатором:

  • невысокая стоимость;
  • разнообразные значения напряжения на выходе;
  • простая сборка.

Недостатки:

  1. Поскольку гальваническая развязка отсутствует, есть вероятность удара током. Поэтому во время ремонта ламп запрещено прикасаться к токоведущим частям, находящимся под фазой.
  2. Напряжение на нагрузке диодов зависит от напряжения входящего тока. Светодиоды могут перегореть, потому что нет стабильной величины подачи электричества.
  3. Из-за достаточно малой емкости конденсаторов не получится достичь большого светового потока.

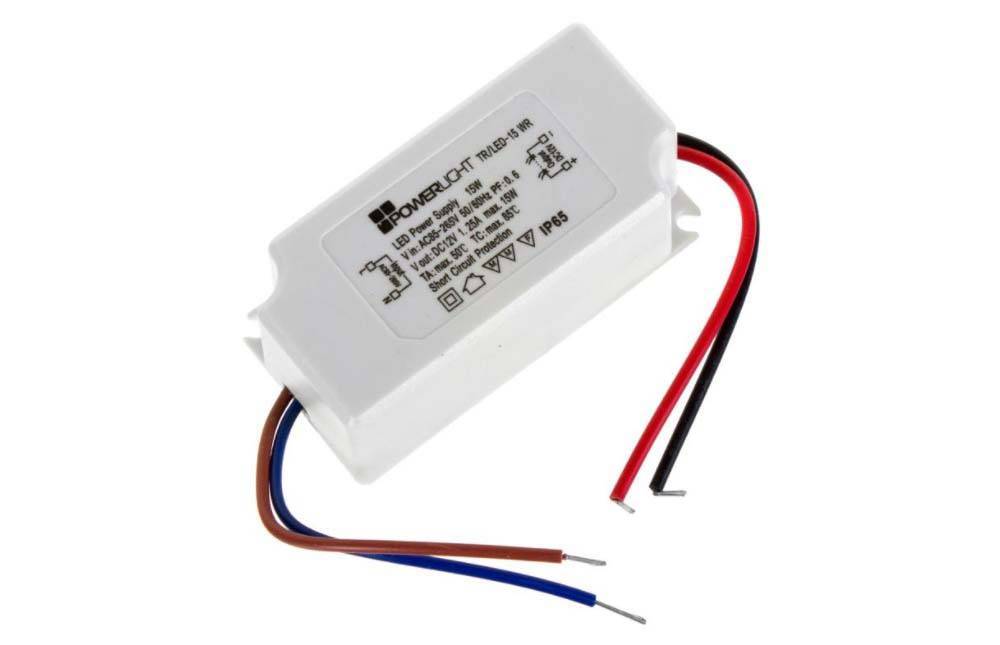

Вариант N2 — с импульсным драйвером

Импульсный драйвер гарантированно защищает диоды от помех в подаче тока и перепадов напряжения. Это его главное отличие от драйвера с конденсатором. В данной схеме используются конденсаторы, резисторы и мостовой выпрямитель.

Практически у каждого производителя светотехнического оборудования существует своя схема устройства. Рассмотрим для примера микросхему СРС9909 компании Clare. Она используется для энергосберегающих и экономичных приборов, эффективность применения составляет 98%.

Для сборки своими руками такая схема может использоваться при мощности светильников не более 25В. Широко применяется в электросетях резервного и аварийного освещения.

Преимущества:

  1. Питание схемы может происходить напрямую от 550В.
  2. Драйвер комплектуется встроенным стабилизатором.
  3. Возможность работы в сети с переменным напряжением. Входной диапазон в зависимости от типа модели может быть от 5 до 65В.
  4. Широкий температурный диапазон применения: от -55°С до +85°С.
  5. Компактность.
  6. Высокий КПД в сочетании с низким уровнем пульсации.

Недостатки:

  1. Более сложная схема, чем с применением линейной конструкции.
  2. Более высокая стоимость по сравнению с вариантом с конденсатором.
  3. Нагревается при работе, значительные длительные перегревы могут приводить к уменьшению срока эксплуатации.
  4. Для предотвращения электромагнитных помех, источником которых является импульсный драйвер, необходимо устанавливать дополнительный фильтр. В дешевых вариантах он не используется.
  5. Образует нелинейную нагрузку на сеть.

Вариант N3 — с диммируемым драйвером

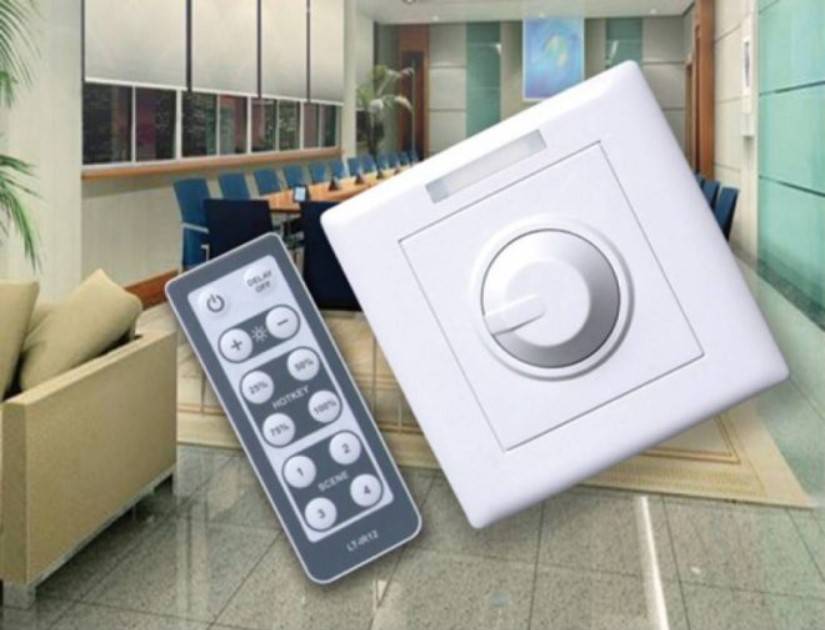

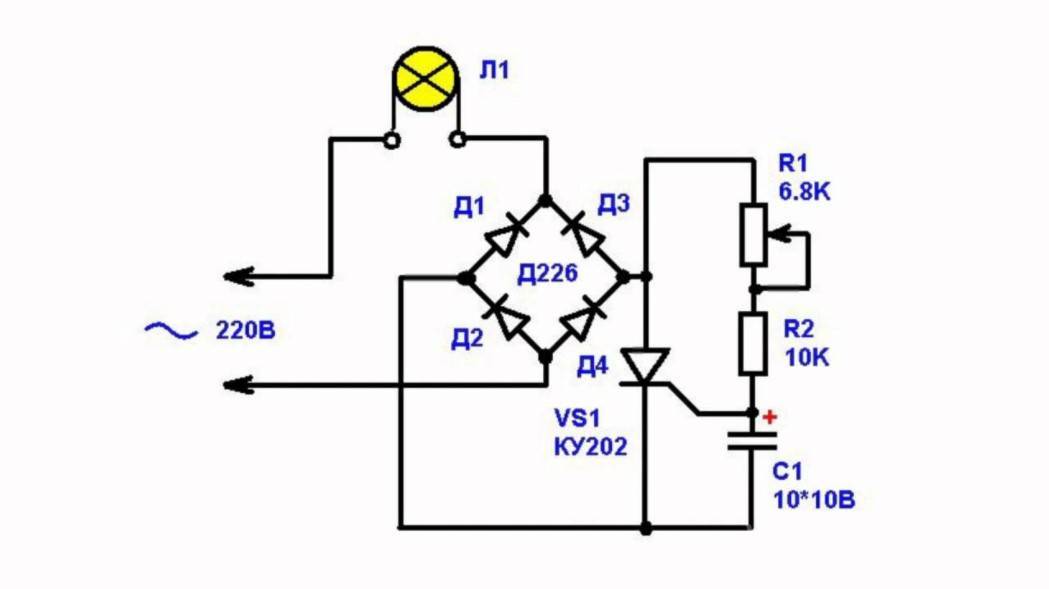

Схема подключения светодиодной лампы с диммируемым драйвером позволяет регулировать яркость свечения. С помощью ламп с использованием такой схемы можно варьировать степень освещенности помещения или рабочей зоны. Такие схемы широко используются в интерьерном освещении.

Различают 2 основных варианта диммируемых драйверов. Первый работает с ШИМ-управлением. Он монтируется между блоком питания и лампой. В этом случае электричество подается в виде разных по длительности импульсов. Часто такие схемы используются в бегущих строках.

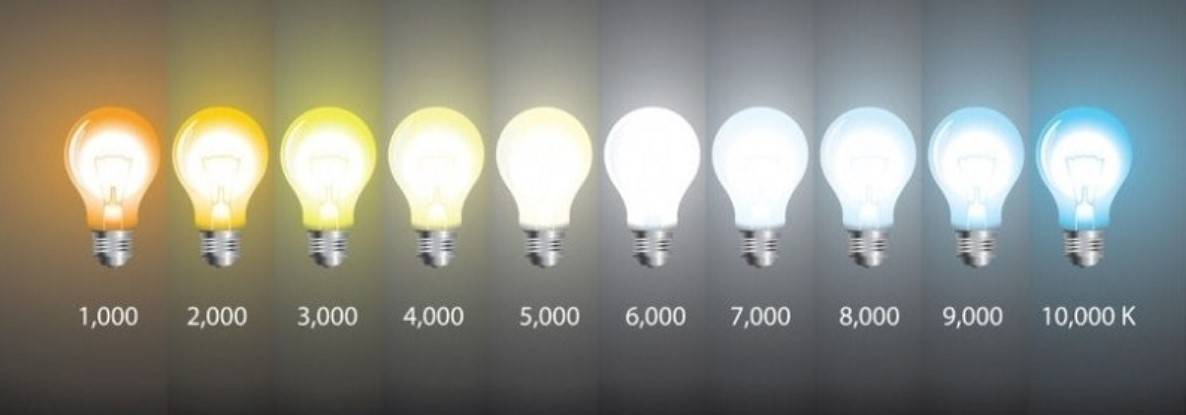

Второй вариант используется для приборов со стабилизированным током, в этом случае драйвер воздействует напрямую на источник тока. Изменение цвета свечения происходит при регулировании подаваемого тока. При увеличении подачи электричества белые диоды начинают светиться синеватым, а при уменьшении излучают желтоватый свет.

По виду управления устройства с диммером могут быть:

  • кнопочные;
  • механические;
  • дистанционные.

Преимущества:

  1. Простота реализации.
  2. Возможность регулирования освещения.
  3. Приемлемая стоимость.

Недостатки:

  1. Некоторые диммеры с ШИМ-управлением имеют стробоскопические эффекты, которые могут быть очень опасными в промышленности.
  2. Высокий уровень излучаемых помех.
  3. Повышенная утомляемость зрения.

Схемы на резисторах

Простой вариант драйвера для самодельного светодиодного светильника состоит из двух резисторов по 12 кОм. Между ними впаивают две полосы светодиодов, чередуя направленность. Со стороны первого резистора одна полоса подключается катодом, другая — анодом.

Анод первой полосы и катод второй, соответственно, припаиваются ко второму резистору. При таком подключении цепочки светодиодов горят поочередно, так что луч от лампы становится ровным и совсем не раздражает глаза. Светильник данного типа отлично подходит на роль настольного.

Схема с гасящим конденсатором

Количество светодиодов — не менее 20-ти, обычно соединяют 40. При большем количестве сильно усложняется сборка: ножки диодов располагаются слишком близко. Можно использовать более мощные диоды — тогда их число сокращается до 4-6.

В этом случае схему требуется пересчитать, подобрав новый номинал резисторов и конденсаторов. В этом помогут специальные онлайн-калькуляторы, размещенные на посвященных электротехнике сайтах.

Ремонт драйвера

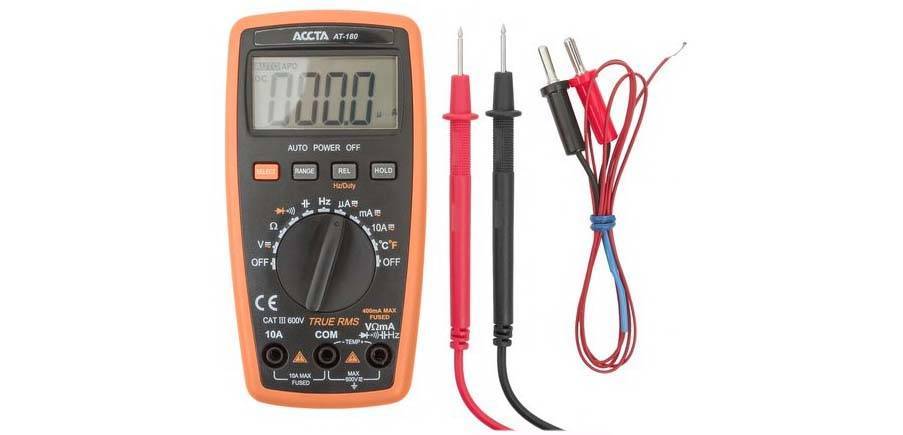

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

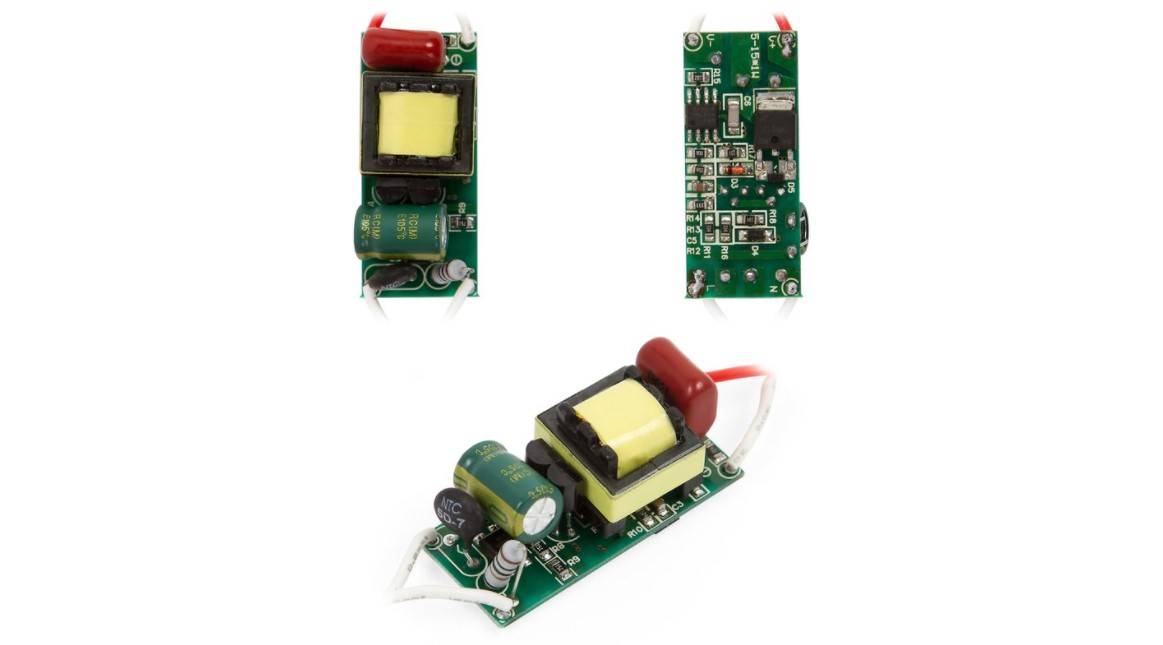

Ремонт драйвера (LED) лампы

Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).

Самый простой драйвер для светодиодной лампы 220 В часто выполняют на обычных элементах (диодах, резисторах и т. д.). В этой схеме один или несколько светодиодов сразу выходят из строя при пробое конденсатора или одного из диодов моста. Поэтому сначала проверяют эти радиодетали.

Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.

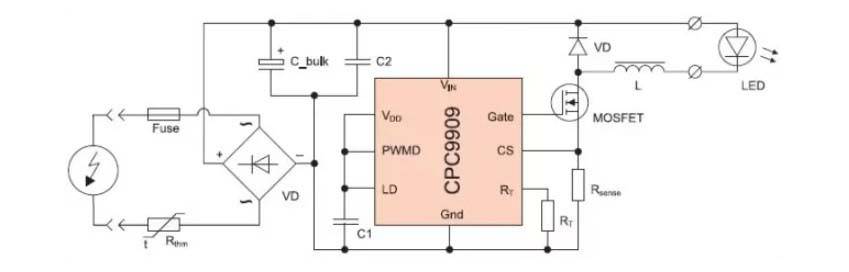

Схема драйвера светодиодной лампы

Как отремонтировать:

  1. Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
  2. Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
  3. Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.

Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.

Есть два варианта таких источников:

  • только LED приборы без дополнительных деталей;
  • изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.

В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.

Cхема простого источника питания.

При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.

Если хоть один или несколько элементов зажглись – напряжение питания поступает. В этом случае проверяют светодиоды и меняют их.

Как сделать светильник из светодиодной ленты своими руками?

15.02.2018

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.

В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.

Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

Лента светодиодная

Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.

Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.

Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

Самодельный светильник из светодиодной ленты можно выполнить из разного формата

Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты

Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.

Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:

  • экономичность;
  • большой период функционирования;
  • разнообразие в сочетаниях цвета;
  • исходные материалы доступны для потребителей.

Материалы для светильника

У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.

Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.

Подготовить необходимо будет такие материалы:

  • непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
  • шурупы;
  • алюминиевый уголок, который можно заменить пластиковым коробом;
  • выключатель.

Также стоит позаботиться и об инструментах:

  • дрели;
  • карандаше с линейкой;
  • электрическом лобзике;
  • плоскогубцах.

Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.

Процесс монтажа

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.

Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:

  • горизонтальный;
  • вертикальный;
  • с ножками.

Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.

Сборка будет происходить поэтапно:

  • прежде всего потребуется отмерить длину угла;
  • затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
  • уголок нужно закрепить на выбранной территории;
  • в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
  • ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
  • к уголку крепится непосредственно сама лента.

Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.

после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.

Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.

Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.

Что такое вечная светодиодная лампочка

Ни один из производителей не выпускает светодиодные лампы с громким названием «вечные». Качественные изделия могут работать до 50 000 часов, но только при отсутствии проблем с проводкой и надёжных элементах сборки, которые помогут преодолеть перегрев, если это произойдёт. Чтобы продлить срок службы, мастер может заменить комплектующие на более дорогие, что не позволит диодам перегореть даже через 5-6 лет.

Чтобы получилась вечная ЛЕД-лампа, в первую очередь следует заняться системой охлаждения. Именно на ней многие производители экономят, из-за чего нарушается температурный режим и светодиоды перегорают. Также нередко страдает электронная начинка устройства. Конструкция может выглядеть как на картинке ниже.

Конструкция самодельного светильника.

Чтобы собрать этот светильник, понадобится опыт. Поэтому начинающему мастеру лучше подойдёт переделка приобретённой светодиодной лампы. Вечным светильником можно считать изделие с элементами, замененными на более мощные и эффективные.

Подключение светильников на 220 В

В отличие от стандартной лампы накаливания, светодиодный светильник требует питания только постоянным током. Поэтому чтобы подключить его от бытовой сети в 220В требуется специальный преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на такой номинал, имеют в своем составе преобразователь, поэтому их можно включать напрямую в розетку.

Существуют три способа, как подключить светодиодный светильники к бытовой сети в 220 В:

  1. Последовательный.
  2. Параллельный.
  3. Лучевой.

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в различных условиях и технические параметры. Рассмотрим их подробно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, предназначенных для сети в 220В, предполагает соединение всех светильников между собой одним проводником. Суть в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким способом она замыкается и каждый из приборов работает в общей системе.

Преимущество такого последовательного подключения заключается в возможности существенно сэкономить на проводке. Для соединения всех светильников требуется одножильный провод, а если в сети 220В используется заземление, то двухжильный, вместо трехжильного кабеля. Недостаток – если одна из люстр перегорит, выключится вся схема, и потребуется поиск вышедшего из строя элемента для его ремонта или замены.

Алгоритм последовательного подключения светодиодного светильника:

  1. Выполнить монтаж светильников в соответствии с планом.
  2. Подключить электроприборы освещения проводкой по последовательному способу.
  3. Подвести жилу с фазой от выключателя к первой люстре.
  4. Проложить и от распределительной коробки нулевой проводник к последнему осветительному прибору.
  5. Проверить надежность и правильность всех соединений проводки, завершить установку электрооборудования.
  6. Подключить напряжение сети 220В, проверить исправность приборов.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как напрямую от электрощитка, так и от ближайшей распределительной коробки.

При выборе последовательного метода следует учитывать общее распределение напряжения на каждый источник света. По этой причине в такую систему не ставят более шести светильников, так как яркость их будет значительно снижаться.

Параллельный

В отличие от вышеописанного случая, параллельная схема требует подключать к каждому светодиодному светильнику два проводника – фазу и ноль (или три, если есть заземление) от сети 220В. Недостатком этого способа является повышенный расход кабеля или провода. С другой стороны – каждый прибор освещения будет проявлять заявленную изготовителем световую силу.

Чтобы подключить светодиодный светильник по параллельной цепочке от 220В, нужно выполнять следующий ряд действий:

  1. Выполнить установку всех осветительных приборов по ранее разработанной планировке.
  2. Подвести к первому фонарю провод от выключателя с фазой, затем от этого проводника подвести к следующему и т. д. – до последнего.
  3. Аналогичным образом от распределительной коробки нужно подключить нулевую жилу и, если есть, заземляющий проводник.
  4. Фаза к выключателю и ноль и земля к светильникам подводятся либо от распредмодуля, либо от электрощитка.
  5. Завершить монтажные процедуры, проверить правильность и надежность собранной электросхемы.
  6. Включить сеть 220В и проверить работоспособность установленных приборов.

Если в одном помещении существует несколько функциональных областей, устанавливать светодиодные светильники лучше группами. Для этого необходимо подключить их через двух- или трехклавишный выключатель.

Лучевой

Лучевое подключение – это частная разновидность параллельной системы. Чтобы подключить светодиодные светильники этим способом, необходимо в центр расположения приборов (например, когда они размещены по периметру зала) подвести кабель. Далее от распредмодуля к каждой люстре или их группе подводится провод с фазой, нулем и, если требуется, землей.

В начале главного кабеля устанавливается выключатель для управления группой светильников. Если планируется управлять каждой из них отдельно, схема существенно усложняется – добавляются проводники, выключатели. В случае, когда необходимо менять яркость, время и цвет, в систему также можно монтировать диммеры.

Процесс изготовления

Первым делом я эти лампочки спаял между собой.


Далее взял обычную нерабочую лампу, так же светодиодную, но на 220в. Разобрал ее. Разбирается все очень просто, верхняя ее часть на защелке и с небольшим усилием все хорошо снимается. Затем убрал все внутренности, но оставил верхнюю пластинку, на которую в дальнейшем и буду клеить лампочки.


Далее в цоколе просверлил отверстие и пропустил туда провод. Длину провода можете взять на свое усмотрение, у меня же около 2х метров.


Лампочки приклеил на обычный термоклей, а так же отверстие в цоколе.


Самоделка почти готова. Теперь осталось лишь подсоединить «крокодилы» и можно пользоваться. Помимо «крокодилов» можно использовать штекер для прикуривателя.

Как подключить светодиодные лампы на 220 вольт

Самая большая хитрость при подключении светодиодных ламп на 220 в, что никакой хитрости нет. Подключение происходит абсолютно точно также, как вы это делали с лампами накаливания или компактными люминесцентными лампами (КЛЛ). Для этого: обесточьте цоколь, а затем вкрутите в него лампу. При установке никогда не касайтесь металлических частей лампы: помните, что иногда нерадивые электрики вместо фазы могут провести через выключатель ноль. В таком случае, фазное напряжение никогда не будет сниматься с цоколя.

Производители выпустили светодиодные аналоги всех, выпускавшихся ранее типов ламп с самыми разными цоколями: Е27, Е14, GU5.3 и так далее. Принцип установки для них остается такой же.

Если же Вы купили светодиодную лампочку, рассчитанную на 12 или 24 Вольта, тогда Вам не обойтись без блока питания. Подключение источников света производится параллельно: все «плюсы» лампочек вместе к плюсовому выходу блока питания, а все «минусы» вместе — к «минусу» блока питания.

В данном случае, важно соблюдать полярность («плюс» — к «плюсу», «минус» — к «минусу»), поскольку светодиоды будут испускать световой поток только в том случае, если соблюдена полярность! Некоторые изделия при переполюсовке могут выйти из строя. Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора

Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт

Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора. Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт.

Иногда подобные светодиодные лампы для точечных светильников в большинстве случаев комплектуются блоком питания на заводе-изготовителе. При покупке таких ламп следует одновременно озадачиться и покупкой источника питания.

Модернизация галогенной лампочки

Необходимые материалы:

  1. LED-элементы. Количество на ваше усмотрение, но желательно не более 22 штук, так как с большим количеством работать трудно.
  2. Перегоревшая галогенная лампочка.
  3. Суперклей.
  4. Медный провод.
  5. Резисторы.
  6. Кусок алюминиевого листа, подойдет обычная пивная банка.
  7. Инструменты: молоток, паяльник, дырокол.

Пошаговая инструкция

  1. Удалить верхнюю колбу галогенки. Отверткой убрать замазку вокруг штырькового цоколя.
  2. Точными ударами молотка выбить штырьки из гнезд, чтобы выпала старая лампочка.
  3. Исходя из числа диодов, сделать план их расположения и распечатать.
  4. Бумажный трафарет закрепить на алюминиевом листе и дыроколом выбить на нем отверстия.
  5. Скачать в интернете схему подключения диодов в зависимости от их количества.
  6. Установив алюминиевый круг на подставку, вдеть в отверстия светоизлучатели. Для облегчения процесса пайки можно сразу подгибать катодные ножки диодов к анодным других согласно схеме.
  7. Закрепить излучатели света в их посадочных местах суперклеем, избегая его попадания на ножки светодиодов.

  1. После высыхания клея спаять ножки по схеме. При этом по одной минусовой и плюсовой ножке оставить для подключения к питающей сети. Чтобы в дальнейшем не ошибиться в их полярности, можно минусовую немного обрезать.
  2. Спаять резисторы с минусовыми контактами. В итоге должно получиться по шесть плюсовых выводов и минусовых (с резисторами).
  3. Припаять резисторы по схеме.
  4. К оставленным для подключения к питанию двум контактам припаять по куску медного провода, которые станут штырьковым цоколем. Один из них, минусовой, также можно сделать чуть короче, чтобы не спутать полярность. Пространство между ними нужно проклеить, чтобы в дальнейшем не случилось короткое замыкание.
  5. Конструкцию установить на отражатель и приклеить.
  6. Маркером обозначить плюсовой и минусовой контакты. Желательно также отметить уровень напряжения: 12 В.
  7. Проверить работоспособность изделия, подключив его к автомобильному аккумулятору или блоку питания 220/12 В.
