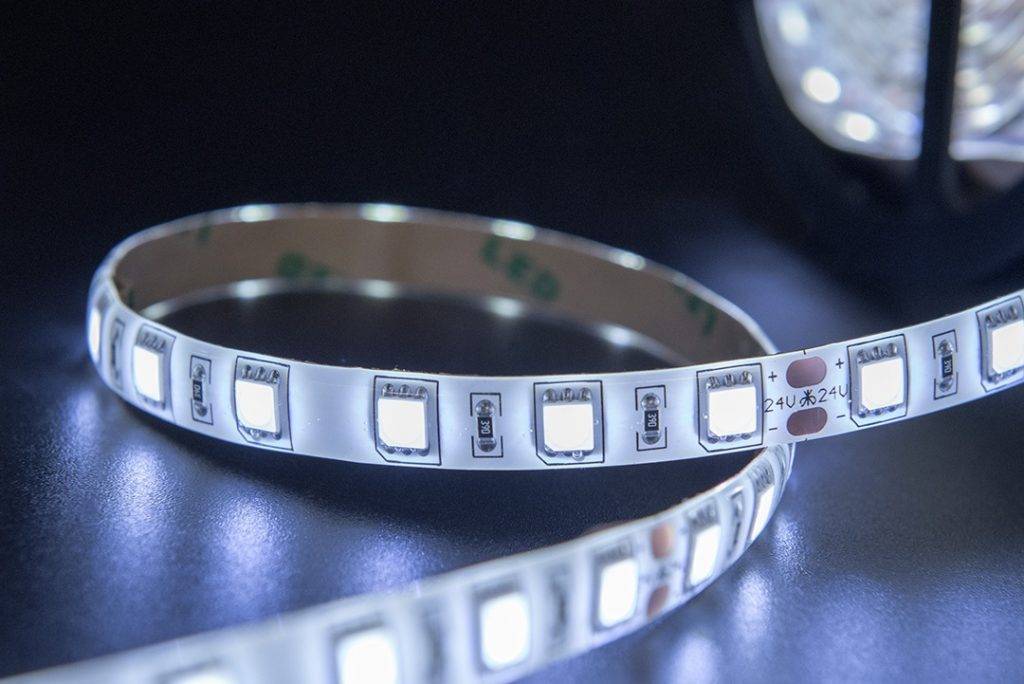

Светодиодная лента 5050 и 3528, отличие и характеристики

SMD 5050 RGB

Такая трехкристальная технология имеет существенное преимущество. Именно благодаря ей, можно получить многоцветной светодиод RGB, а соответственно и многоцветную ленту.

Вы не встретите RGB ленты на основе малых светодиодов SMD 3528 и других. Только 5050 и более.

В многоцветной ленте светодиоды залиты прозрачным компаундом, за счет чего мы и видим изменения цветов. А в монохромных, они полностью покрыты люминофором.

Хоть кристалик в них и синего цвета, но за счет заливки люминофором он дает разные оттенки:

белый

тепло-белый – когда люминофор более желтый

холодно-белый – менее желтый

Кроме того, в RGB чисто белого цвета вы не получите, он будет всегда с оттенком. Так как белый свет здесь получается комбинированием, путем задействования всех трех кристаллов красного-зеленого-синего.

Зато в них можно получить фиолетовый, не покупая специальную фитоленту. Говорят он благоприятно сказывается на росте комнатных растений.

А еще белый свет в монохромных лентах всегда будет в 2 раза ярче, чем в RGB. Поэтому если хотите нормальный белый свет и одновременно разноцветную ленту, то покупайте RGB+W или RGB+WW.

RGBW – цветная + белый холодный

RGBWW – цветная + белый теплый

Естественный и приятный для восприятия белый свет это – Natural Whik 3800-4300К.

С этими лентами всегда идут контролеры и пульты дистанционного управления.

В монохромных, их могут комплектовать диммерами только для регулировки яркости.

Лента SMD 5050 бывает:

30 светодиодов на 1 метр

60 светодиодов на 1 метр

72 светодиода на 1 метр

120 светодиодов на 1 метр

Начнем с первой.

Виды светодиодных лент в нашем магазине

« Назад

08.08.2017 11:46

Расскажем в этой статье — какие виды светодиодных лент есть в нашем магазине и чем они отличаются друг от друга.

Итак, основное различие между led лентами в типе светодиода. На данный момент больше всего распространены ленты SMD 3528 и SMD 5050.

В чем заключается разница?

Отличие в размерах светодиода, так у ленты SMD 3528 светящий элемент 3,5*2,8 мм, а у ленты SMD 5050 5*5 мм соответственно.

Обратите внимание

Понятное дело, что светодиод большего размера будет светить ярче. Если спросите на сколько — где-то в 2,5 —4 раза.

Количество светодиодов на метр

В нашем ассортименте есть ленты с 30, 60, 120 светодиодами, размещенными на одном метре ленты. Соответственно, чем больше светодиодов, тем ярче будет подсветка.

Для лёгкой подсветки подойдут ленты SMD3528 на 60 светодиодов и SMD5050 на 30. Если необходима подсветка посильнее, то надо использовать  SMD3528 на 120 светодиодов и SMD5050 на 60, а SMD3528 на 240 и SMD5050 на 120 можно использовать как освещение.

Цвет свечения

Ленты можно разделить по цвету свечения. Есть однотонные и многоцветные.  Однотонные — это синий, красный, желтый, зеленый, теплый белый, холодный белый и нейтральный белый.

Это делается с помощью контроллера, который включает и отключает тот или иной цвет на основе команды, которая ему поступает с пульта управления.

Степень защиты

Ленту где светодиоды просто припаяны на печатную плату , можно устанавливать в комнате. Такая незащищенная LED лента  имеет IP 20. Влагозащищенная лента покрыта эпоксидной смолой и залита силиконом имеет IP 65. Такую подсветку можно устанавливать в ванной комнате.

Еще более влагонепрроницаемая лента имеет индекс IP 68? В этом случае печатная плата покрыта эпоксидной смолой, равномерно заливается силиконом и помещается в герметичную прозрачную трубку. Такая лента спокойно будет работать даже в резервуаре с водой.

Где можно использовать эти ленты?

Важно

Понятное дело, что можно ту или иную ленту приспособить куда угодно. Но! По нашему мнению, светодиодные ленты SMD 3528 прекрасно подходят для подсветки мебели, картин, витрин. Она не такая яркая, как SMD 5050 и поэтому будет только подчеркивать линию дизайна.

Для декорирования потолков лучше подойдет LED лента SMD 5050. Она более яркая и должна хорошо освещать помещение.  Более того, для  организации подсветки в комнате лучше использовать RGB ленту. Так как, при помощи пульта, Вы всегда можете поменять свечение диодов.

К примеру, покрасили стены в другой цвет, а подсветку менять не надо, просто поменяйте оттенок свечения на более подходящий.

На самом деле разобраться не сложно, в любом случае обращайтесь к нашим менеджерам. Они с удовольствием подскажут наиболее приемлемый для вас вариант. Посмотреть и приобрести светодиодные ленты для мебели и дома можно в этом разделе

Разновидности светодиодной ленты smd 5050

Размер и ширина светодиодной ленты выбираются в зависимости от потребностей, но кроме стандартных параметров нужно учитывать, что все ленты такого формата подразделяются на два основных варианта:

  • Многоцветные (rgb лента 5050), которые имеют различные варианты свечения, управляются посредством контроллера, что позволяет получить различные оттенки и цвета;
  • Одноцветные, которые излучают исключительно один цвет.

Одноцветные диоды 5050

Изделие состоит из однокристальных чипов (светодиодов). Цвет будет соответствовать свечению применяемого кристалла: зеленый, красный, синий, желтый. Для получения свечения белого формата применяется синий кристалл, покрытый люминофором. Так как люминофор быстро деградирует, быстро пропадает яркость изделия. Но, светодиодная лента 5050 rgb в течение значительного количества времени сохраняет свои первоначальные свойства и характеристики, так как цвет получается благодаря применению RGB-светодиодов.

Многоцветные светодиоды 5050

Данный вариант хорош тем, что можно управлять свечением. В чип монтируется три различных кристалла – синий, зеленый, красный. Каждый кристалл питается отдельно, что провоцирует возможность изменять своеобразные пропорции цветовых соотношений и позволяет реализовывать даже самые смелые творческие замыслы.

Какая лучше — многоцветная или одноцветная?

Естественно, в первую очередь определяется размер и ширина светодиодной ленты, после чего оцениваются нюансы цветовых решений в зависимости от поставленных целей. Многоцветной вариант более практичен в световом оформлении интерьеров, так как посредством такого изделия можно создавать различные спецэффекты цветового формата. Там же, где не требуется художественное оформление отлично подойдет одноцветный вариант (например, внутренняя подсветка витрин).

Как управлять цветами светодиодной ленты rgb 5050?

Для осуществления управления изделием используется специализированный контролер, а также пульт управления дистанционного. Существуют различные варианты исполнения таких приспособлений, но набор функций у них практически идентичный:

  • Осуществление перехода на различные панорамы;
  • Смена цвета по частоте;
  • Регулировка яркости;
  • Выбор постоянного цвета (одного).

Светодиодный вариант оформления считается одним из интереснейших решений светового дизайна, но стоит помнить, что только грамотный выбор качественной ленты поможет вам получить нужные параметры яркости и долговечности. Также учитывайте, что контролер будет реагировать исключительно на команды пульта управления, который идет к нему в комплекте.

smd 5050

В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.

Трехкристальный светодиод 5050

Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:

  • одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
  • RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Особенности светодиодных лент на led 2835

Светодиодная лента на основе диодов СДМ размером 2,8 на 3,5 мм хаpaктеризуется рядом достоинств:

  1. Светодиоды типа smd 2835 внешне похожи на аналог 3528, но при этом обладают лучшими параметрами. Они имеют более плоскую форму. Высота всего 0,8 мм. Это дает возможность расширить сферу их применения.
  2. Меньший нагрев led-элементов, обусловленный лучшим прижатием их к основанию.
  3. Качественная двухслойная плата шириной в 1 сантиметр обеспечивает высокие показатели электропроводности ленты и теплоотдачу.
  4. Хорошие эксплуатационные хаpaктеристики.
  5. В продаже распространены светодиоды различных цветов – красные, синие, зеленые и проч.
  6. По температуре свечения led-элементы могут быть теплыми, холодными и нейтральными.

Среди минусов лент на основе 2835 smd led выделяются следующие особенности:

  1. Монтаж допустим только на хорошо отводящее тепло основание.
  2. Подключение, включение возможно только через схему, в котором есть блок питания.
  3. Кристаллы могут светиться только одним заданным светом, многоцветных 2835 не существует.

По плотности расположения led-элементов ленты различаются на два популярных вида – 60 и 120 единиц на один метр. Минимальный отрезок по линии составляет 5 см. В нем расположено всего три светодиода модификации 2835 smd. Светодиодная полоска со 120 элементами фактически может использоваться в качестве полноценной альтернативы люстрам, плафонам и другим бытовым светильникам. При этом свет будет достаточно ярким и без раздражающих эффектов – мерцания и неравномерности.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Где и как используется

Светодиоды имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее.

Источники света LED используются в самых разных областях, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений. Используются в светофорах и вспышки фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. В сочетании с маленькими светодиодными лампами GX53 количество и качество света значительно повысится.

О выборе сечения провода для подключения LED ленты

Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.

Справочная таблица потребления тока светодиодными лентами на напряжение 12 В
Тип светодиодной лентыКоличество светодиодов на один метр длины светодиодной ленты, штПотребляемый ток (А), отрезка светодиодной ленты длиной:
1 м2 м3 м4 м5 м
SMD3014600,51,01,52,02,5
1201,02,03,04,05,0
2402,04,06,08,010,0
SMD3528300,20,40,60,81,0
600,40,81,21,62,0
1200,81,62,43,24,0
SMD5050300,61,21,82,43,0
601,22,43,64,86,0

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.

Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.

Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.

Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой.

прямой ток (IF) – 30 мА;
прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
мощность, рассеиваемая корпусом (PD) – 100 мВт;
обратное напряжение (UR) – 5В;
диапазон рабочих температур (TOPR) – (-40/+65)°C;
температура пайки, не более трёх секунд (TSLD) – 300°C.

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

  • прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
  • световой поток (Ф) – 7–7,5 лм;
  • угол рассеивания – 120°;
  • индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
  • сопротивление перехода кристалл/подложка – 6 Вт/°C;
  • обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight.

компании Cree

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Разновидности ленты SMD 3528

Существуют разные варианты конструкции светодиодной ленты 3628:

  • с разным количеством LED-элементов;
  • одно-двух и трехрядные, с разной шириной основы;
  • обладающие защитой нескольких уровней;
  • одно- и трехцветные.

Количество светодиодов на единицу длины определяет плотность и яркость свечения. От него зависит и ширина ленты — увеличение количества элементов вынуждает удваивать (или утраивать) ширину основы, что приходится учитывать при монтаже.

Уровень защиты определяет способность светильника работать в разных условиях:

  • открытая, пригодная только для эксплуатации в сухих помещениях;
  • защита типа IP65, представляющая прозрачный силиконовый слой на лицевой части;
  • защита типа IP67, прозрачный чехол, закрывающий ленту со всех сторон;
  • защита типа IP68, состоящая из слоя эпоксидного компаунда под силиконовым покрытием.

Разноцветные конструкции способны выдавать множественные цветовые варианты, используя сочетание нескольких светодиодов разной степени яркости. Для управления иногда применяют микрокомпьютер.

Конструкция и внешний вид

В переводе с английского SMD – это устройство поверхностного монтажа. Сами цифры 2835 указывают на размер устройства (светодиодов), то есть, в длину светодиод 3,5 мм, а в ширину 2,8 мм.

Внешний вид LED 2835 изображен на рисунке:

С целью усовершенствования спектральных данных устройства, перемены цветового параметра в материал прибавляется особый люминофор. Если внимательно приглядеться (третий слева образец на рисунке), то через предохранительное напыление просматривается кристаллик с токоподводящими проводками.

По конструкции имеются отличительные особенности:

  • Корпус изготавливается из термопластического сырья, линза из эпоксидной смолы со светопропускающим эффектом.
  • Обширная панелька согласно отведению вырабатываемого в процессе слияния тепла.
  • Соединение проводится через драйверы, резисторы, которые работают стабилизаторами.
  • Подключение проводится с учетом полярности.
  • Кристаллик светоизлучения изготавливается из нитрогена, галлия, индия.

Применение

Светодиодная лента 3528 используется в различных областях:

  • мягкое (вечернее) освещение и зонирование помещений;
  • оформление элементов архитектуры, уличной рекламы;
  • ландшафтный дизайн;
  • автомобильный тюнинг;
  • украшение аквариумов, саун, бассейнов;
  • оформление банкетных или ресторанных залов и т.д.

Кроме этого, светодиодная лента 3528 удачно сочетается с натяжными потолками или подвесными гипсокартонными конструкциями. Также распространена отделка предметов мебели — кроватей, стеллажей и полок, ниш и прочих рельефов. Вариантов дизайна очень много, любой желающий может выбрать подходящий для себя способ оформления помещения.

Отличия и характеристики

Данная модель появилась не так давно и уже для многих даже вытеснила другой популярный вид SMD 5050. И это не спроста.

Характеристики у них не только похожи, но и в некоторых моментах превосходят ленту 5050. При этом цена на четверть меньше.

Связано это с меньшим размером светодиодов. Одно дело сделать большой 3-х кристальный светодиод.

И совсем другое – маленький на один кристалл. Материала во втором случае у вас уйдет значительно меньше.

Название SMD 2835 расшифровывается как Surface Mounted Device — устройство поверхностного монтажа. Цифры означают размер светодиодов. Ширина – 2,8мм, длина – 3,5мм.

Срез в уголку показывает на расположение катода.

С одной стороны вроде бы странно, ленты 3528 имеют такие же размеры как и 2835, почему же они обладают совершенно другими характеристиками?

Объясняется это тем, что при изготовлении здесь применяются абсолютно другие чипы или кристаллы. Хотя светодиод и одинакового размера, но внутри него находится другая конструкция, с гораздо большим источником света.

Качественный светодиод СМД 2835 имеет световой поток равный 20-22 люмен (при токе 60мА). Это такой же световой поток, как и у 5050.

Потребляемая мощность 1 метра – 14,4Вт. Это соответствует моделям SMD5050 на 60 диодов в метре.

Однако не забывайте, что это относится к качественным моделям премиум класса.

Стандарт варианты ничем не отличаются от дешевых SMD 3528 и их мощность всего 4,8Вт/м при световом потоке до 360 Лм/м.

Индекс цветопередачи у премиум лент 2835 доходит до 94%, что больше чем в диодах 5050. Там показатель не больше 80%.

Индекс цветопередачи это характеристика, которая показывает насколько искажаются реальные цвета тем или иным источником света. То есть, насколько зеленый свет будет действительно зеленым, красный – красным и т.д.

Например, если ночью встать под ртутную лампу ДРЛ, которая светит желтым светом, вы будете не мало удивлены как визуально поменяются цвета вашей одежды.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…

Технические характеристики SMD 5050 (datasheet)

SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

Тип свветодиодаЦвет свеченияРазмер, ммСветовой поток, ЛмУгол, град.Ток, мАНапряжение, В
LED-WW-SMD5050Белый теплый5,0 x 5,010,0-12,0120-1403 x 203,2-3,4
LED-CW-SMD5050Белый
LED-B-SMD5050Синий2,0-2,5
LED-G-SMD5050Зеленый8,0-8,5
LED-Y-SMD5050Желтый4,5-5,01,9-2,2
LED-R-SMD5050Красный
LED-RGB-SMD5050RGB1,6120-140201,6-2,0
2,5202,8-3,2
0,620

Типы и маркировка светодиодных лент

Так как производимых типов огромное множество, вы должны разобраться как расшифровывается маркировка светодиодных лент. Ниже приведена обобщённая таблица.

Чтобы легко расшифровать маркировку нужно понять её логику и принцип. Для этого внимательно просмотрите таблицу. Разберем маркировку:

Разбор значений маркировки LED ленты

Мощность обычно указывается на этикетке наклеенной на упаковке бухты. Сводная таблица типовых мощностей распространенных лент:

Кроме того, что перечислено выше указывается еще один важный параметр – цветовая температура. На рисунке ниже вы можете видеть примерный оттенок свечения для каждой из температур.

Чем ниже температура – тем теплее свет

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
