Как сделать светодиодную подсветку на кухне

Критерии выбора светодиодного освещения

При подборе устройств следует обращать внимание на ряд важных параметров, чтобы в будущем не менять их на новые

Мощность

Мощность в ваттах (Вт) используется для обозначения световой эффективности приборов, она отражает скорость потребления электроэнергии. Если у остальных типов ламп мощность определяет силу свечения, то у светодиодов она является второстепенной цифрой. Даже малые номиналы мощности дают настолько яркий свет, что для его обеспечения потребовалось бы 10 ламп накаливания. Вместо 100-ваттной обычной лампочки следует выбирать 9-10-ваттную светодиодную.

Сила свечения

Сила свечения в люменах (лм) напрямую связана с мощностью. Световой поток диодов представляет собой мощность энергии луча, или совокупность квантов, излучаемых в пространство. Чем выше мощность диода, тем большим будет световой поток. Так, при 5-7 Вт лампа отдает 250 лм, при 10-13 Вт – 400 лм, при 25-30 Вт – 1200 и т.д.

Также при выборе светильника надо учесть температуру свечения в кельвинах. Более высокие показатели дают холодное свечение, низкие – теплое:

• 2500-4000 К – белый теплый;
• 4000-6500 К – нейтральный белый;
• 6500-9500 К – холодный белый.

Защита

В инструкции к любому диодному светильнику для кухни всегда указывается степень защиты от пыли и влаги. Она обозначается двумя буквами (IP) и таким же количеством цифр. Первые (0-5) обозначают защиту от твердых загрязнителей, вторые (0-8) – от воды. Первая маркировка «5» означает надежную защиту даже от самой мелкой пыли, вторая «8» придает полную водонепроницаемость светильнику.

Вид светодиодов

Все светильники имеют патроны, в них вкручиваются лампочки-диоды

Поэтому при покупке светодиодных ламп надо обратить внимание на пригодность их цоколя к конкретному патрону. Все они классифицируются на типы B, E, P, G, S

Кроме того, осветительные диоды делятся на такие виды:

1. SMD LED. По конструкции это – покрытые люминофором кристаллы на теплоотводящей подложке из меди, алюминия. Имеют большую мощность, выпускаются в белом цвете. Излучают свет под углом 100-130 градусов.
2. COB-светодиоды. Представляют собой чипы на плате, состоят из десятков кристаллов SMD под одним корпусом, покрытым люминофором. Световой поток у них еще мощнее, чем у предыдущей разновидности. Из-за большого угла рассеивания (180 градусов) света такие диоды не годятся для создания узконаправленного излучения.
3. Filament LED. Чаще всего применяются для декоративной подсветки. Имеют очень приятный для глаз спектр свечения, напоминающий таковой у ламп накаливания. Угол светового потока – 360 градусов за счет цилиндрической формы подложки.

Советы по выбору оборудования

“Мы не настолько богаты, чтобы покупать дешевые вещи.”

При выборе оборудования вам необходимо знать важные моменты, это обезопасит вас от неразумных трат:

При выборе белого цвета обратите внимание на температуру свечения. Лучше выбрать от 3000 К (теплый оттенок) до 6000 К (нейтральный оттенок)

В этом диапазоне цвет благоприятно сочетается с органами зрения и не искажает цветопередачу. Выбирайте среднее значение – 4500 (оттенок дневного света).
Мощность – чем больше, тем лучше. Ленты низкой мощности используют для декоративной подсветки. Берите значение светового потока 1000 Лм/м, как раз отлично подойдет для основного подсвечивания. Для декора можно слабее.
Используйте рассеиватели (мы о них говорили раньше). Они выполняют две функции: алюминиевый корпус хорошо отводит тепло от ленты, это благоприятно скажется на сроке ее эксплуатации; равномерно рассеивают поток света. Рассеиватели выполнены не только уголками, также есть прямые планки.
Блок питания стоит подбирать в зависимости от нагрузки в цепи. Берите с запасом, не экономьте на нем. Слабые источники питания греются и быстро выходят из строя. 5 метров светящейся катушки создают нагрузку от 1 до 7 ампер. Измеряется она последовательным включением амперметра в цепь, либо по формуле I = P/U, этот параметр проверяйте при покупке. Запас делается 20% от потребляемой мощности. Например, на 10 м ленты, скорее всего, вам понадобится источник питания 12 А.

Выбираем правильный блок питания

LED-подсветку нельзя подключать напрямую к сети. Это нужно делать только через блок питания, который подбирают в зависимости от мощности и длины ленты. Его мощность должна на 15-20% превышать суммарную мощность всех подключаемых устройств. Узнать нужные показатели можно у консультанта магазина или почитать в инструкции к товару.

Обычно блок питания делают небольшим, поэтому его легко скрыть даже в труднодоступных местах. Стоит заранее продумать, где он будет находиться. Блок питания должен быть в доступном месте, например, отдельном ящике, чтоб к нему был доступ для обслуживания оборудования при выходе из строя.

Освещение кухонного обеденного стола

При наличии хорошего общего освещения, обеденный стол на кухне может обходиться и без освещения. Часто так и поступают — сосредоточив на потолке в этом месте большее количество лампочек.

Островок уединения

Общее освещение — это замечательно, но иногда хочется более уютной обстановки. Так хорош, порой, посидеть за столом кругу света, когда вокруг тьма или полутьма… Для создания такой атмосферы, в районе стола закрепляют светильники. Это могут быть настенные бра или светильник/люстра на длинном проводе, свисающая с потолка.

Бра для освещения столовой зоны в кухне

Если стол стоит возле стены, осветить его можно повесив бра. Чтобы поверхность стола была освещена равномерно, желательно чтобы они были с длинными «шеями» или можно было изменять направление светового потока.

Можно использовать бра

Высота установки бра — 60-80 см надо уровнем столешницы. Источник света не должен мешать, но давать остаточное количество света. По стилю он должен быть в одном ключе с интерьером и остальными светильниками. Цвет — или нейтральный, или в тон тем что применяются в гарнитуре, интерьере.

Лампы на длинном шнуре

Лучше всего стол оказывается освещенным, если над ним повесить лампу (или несколько) спускающуюся на длинном шнуре с потолка. Высота расположения над столешницей — 65-85 см. В таком случае она не мешает, дает достаточно света.

Подход к выбору формы и цвета плафона аналогичен — он должен быть созвучен общему стилю оформления. При наличии лампы над столом очень даже возможно.

При высоких потолках можно опустить на шнурах

Иногда можно увидеть длинную люстру, расположенную как раз над столом. В этом случае общее освещение реализовано при помощи точечных светильников нейтрального дизайна. Также в одной кухне могут быть быть две люстры разной формы — одна общего освещения, вторая — над столом. Естественно, они должны быть  одного стиля. Такой вариант пригоден для просторных кухонь и кухонь-столовых. В небольшом помещении две люстры — явный перебор.

Производим монтаж

Итак, все инструменты и материалы готовы, можно приступать к монтажу диодной подсветки своими руками.

Монтаж производится в такой последовательности:

1. В катушке лента чаще всего длиной 5 м. Скорее всего, вам нужно меньше, поэтому отрезаем лишнее. Нужная длина отмеряется рулеткой и отрезается в строго определенном месте, после чего крайние контакты нужно аккуратно оголить от силиконового покрытия примерно на 1,5 см.

1. К контактам припаивают 2 кабеля (желательно) или соединяют их с помощью коннекторов (не рекомендуется).

1. Затем выполняют изоляцию (лентой либо трубкой). Чтобы изолировать провода термоусадочной трубкой, нужно отрезать небольшой кусок длиной 2 см, посадить в место спайки проводов и закрепить строительным феном. Что выбрать — ленту или трубку — решать вам, но лучше трубкой, так как она надежнее и выглядит лучше.

1. На уголке либо профиле прикрепляют скотч извне, а с противоположной части закрепляют ленту после снятия защитной пленки.

1. Вблизи подсветки обязательно монтируется трансформатор. Это место нужно продумать заранее. К нему со стороны с низким напряжением припаиваются очищенные провода отрезанной ленты. С противоположной стороны крепятся вилка с электрическим кабелем. Светодиодную ленту крепят на заранее очищенную и обезжиренную поверхность.

Совет! Чтобы приклеить ленту ровно лучше не прижимать ее сразу, а сначала просто аккуратно приклеить всю ленту, а потом при необходимости подровнять.

1. Соединение проводов обеспечивают по параллельной схеме и выводят к месту установки блока питания.

1. Непременно осуществляется монтаж пластикового короба для проводов, где провод крепится электроустановочными скобами.
2. А затем осуществляется подключение диммера, то есть выключателя и окончательная установка блока питания. Диммер и усилители потребуются в том случае, если вы планируете изменять яркость подсветки в период эксплуатации. Монтируются эти приспособления совместно с блоком питания.

Ну, вот и все, монтаж светодиодной ленты на кухне готов.

Предлагаем взглянуть на видео, станет еще понятнее:

• Выбор подсветки под шкафы кухни и не только
• Выбираем идеальную люстру для вашей кухни
• Светильник для кухни своими руками – 3 способа и идеи дизайна на их основе
• Бра на кухне – игра со светом по правилам
• Электропроводка на кухне своими руками

Как сделать светодиодную подсветку своими руками

Домашние умельцы могут попытаться сделать led-подсветку для рабочей области на кухне своими руками.

Что собрать светильник, нужно подготовить:

• ЛЕД-ленту подходящей длины;
• металлический профиль;
• драйвер 12 B;
• выключатель;
• медный электрический провод и вилку или клеммник;
• термоусаживаемая трубка для изоляции токоведущих частей.

Кроме того, понадобится паяльник и светорегулятор для управления светом.

Покупайте качественную влагозащищенную диодную трубку (IP44 – IP65). Подходящая мощность прибора для кухни – 12 B.

Подсветка рабочей зоны должна быть яркой, но не назойливой. Лучше выбирать устройство, которое излучает нейтральный белый свет. Рекомендуется покупать ленту, на которой размещены трехкристальные светодиоды, например, SMD 50х50 с 30 элементами по 12Лм/м. Если вам нужен яркий свет, то выбирайте трубку, на которой размещено 60 диодов. Оптимальная температура света – от 3300 до 500 К.

Если диодная лента используется в качестве декора, то покупайте устройство типа SMD 35х28, состоящее из 30 элементов по 5 Лм/м.

Для стабильной работы светодиодного светильника нужно приобрести драйвер, но необходимо правильно рассчитать его мощность. Специалисты рекомендуют выбирать устройство с запасом мощности до 25%. Например, вы приобрели 4 м ленты SMD 50х50 на 30 элементов (7.2 Вт/м). Общая мощность прибора составляет 28.8 Вт, для него нужно подбирать драйвер на 36Вт.

Светодиодную подсветку для рабочей плоскости, состоящую из нескольких лент, нужно подключать параллельно.

Монтаж светильника для рабочей зоны на кухне проводиться по такому плану:

• отрежьте нужный кусок ленты на обозначенном месте. Аккуратно оголите контакты по краю отреза, раскройте их на 1.5 см;
• к контактам припаяйте 2 провода, идущие от драйвера. Соединять провода коннекторами не рекомендуется, так как существует риск обгорания контактов;

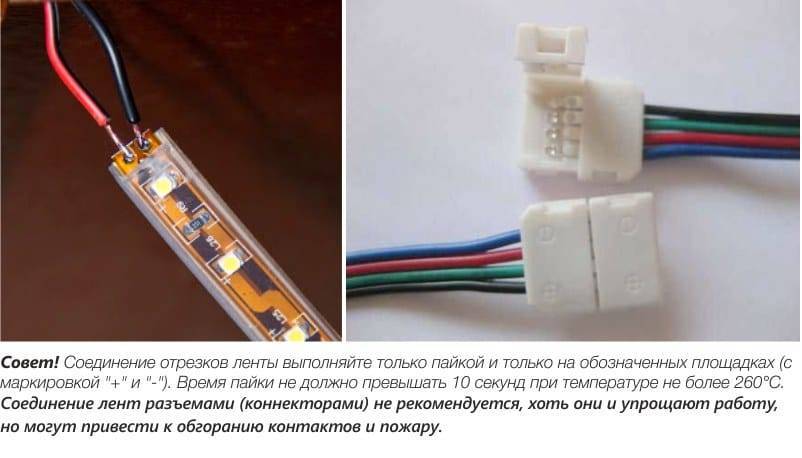

При спаивании отрезков ленты обращайте внимание на маркировку «+» и «-». Процесс спаивания должен составлять до 10 секунд при температуре 260°

• потом отрежьте кусок термоусаживаемой трубки (длина 2 см), наденьте на участок соединения проводов, зафиксируйте с помощью строительного фена;
• с наружной части профиля прикрепите двухсторонний скотч, а с противоположной части прикрепите ленту, предварительно сняв с нее защитный слой.

ЛЕД-светильник для подсветки рабочей области готов.

Подключение светодиодной ленты

После того, как осветительное устройство готово, его нужно правильно установить.

В первую очередь нужно провести подключение светодиодной ленты:

1. Рядом со светильником нужно установить блок питания (драйвер). К устройству со стороны с минимальным напряжением подсоединяют методом пайки проводники от светильника. С противоположной стороны следует прикрепить вилку с проводом.
2. Поверхность, к которой будет прикреплена подсветка, нужно помыть и протереть спиртсодержащей жидкостью. Ленту нужно сначала приложить к шкафчику, выровнять, а уже потом уже прижать.
3. Соединяют жили по параллельной схеме, потом их протягивают к блоку питания.

Схема подключения диодной ленты выглядит так:

1. Далее на поверхности нужно установить кабельный канал, в котором фиксируются провода с помощью специальных скоб.
2. Потом нужно подключить светорегулятор (диммер), усилитель и окончательно установить драйвер. Диммер используется для того, чтобы уменьшать или увеличивать мощность света, а также включать или выключать светильник.

Как видите установка подсветки не такая сложная, как кажется на первый взгляд. Главное четко следовать инструкции и внимательно изучить схему подключения.

Цели и места для освещения на кухне

В последнее время принято делить кухонное освещение на несколько зон. Первая из них – основная система, включающая осветительные приборы, расположенные над обеденным столом. Вторая, но не менее важная – зона приготовления пищи. Нередко светодиодная подсветка используется исключительно для декорирования кухни.

Украсить это помещение можно в нескольких местах:

1. Выполнить подсветку стеклянных дверей ящиков и шкафов. Если за ними не стоят красивые коллекционные гарнитуры, то можете сделать матовые стекла.
2. Подсветка над верхними навесными шкафчиками при условии, что помещение достаточно высокое. Световые лучи, направленные в потолок, визуально увеличат высоту комнаты.
3. Подсветка под настенными шкафами. Обычно источники света прячутся так, чтобы их не было видно. В этих целях идеальным решением станет тонкая светодиодная лента.

Перечисленные выше варианты не будут использоваться в качестве подсветки во время приготовления пищи, поэтому цвет ленты при декорировании кухонного фартука необязательно должен быть белым. В верхней части комнаты можно устанавливать яркие диоды, а в нижней организовать более мягкое и приглушенное освещение.

Также ленту можно разместить под кухонной столешницей, направив вдоль нижних краев шкафов, чтобы подсветить их содержимое. Нередко выполняют освещение столешницы изнутри. Это возможно, только если она прозрачная, изготовлена из нескольких слоев закаленного стекла.

Одной из последних новинок является светящаяся скиналь. Свет от нее исходит изнутри. На этом возможности не ограничиваются: все зависит исключительно от вашей фантазии.

Какими бывают светодиодные светильники для кухни

Под светодиодные светильники не надо менять электропроводку и оборудование, они выпускаются под любой цоколь и легки в установке. Подобрать их к стилю кухни нетрудно, они очень разнообразны.

• Основное освещение обеспечивается подвесными или потолочными светильниками со светодиодными лампочками. При небольших габаритах кухни или низком потолке лучше использовать потолочный.
• Линейные накладные светильники собираются в модуль, из них можно собрать подсветку нужной длины, соединяя переходниками.
• Накладные светильники разнообразной формы и способа подключения питания: от сети или на батарейках. Их можно крепить в любом месте на липучку или магнит, использовать в шкафах, на внутренних полках.
• Встраиваемые в стены и пол: устанавливаются заподлицо и выдерживают большие нагрузки.
• Плоские дизайнерские панели, устанавливаемые на потолке. Разнообразие размеров позволяет создать неповторимый вид кухни с равномерным освещением.
• Для освещения содержимого ящиков монтируется врезная диодная подсветка. Монтаж её лучше доверить специалистам.
• Распространённый вид освещения – светодиодная (LED) лента. Её преимущества в широком выборе цвета, возможности отрезать нужную длину, регулировать яркость, монтировать в недоступных местах.

Полезные рекомендации

Еще до приобретения ленты следует сделать замеры места, где она будет находиться. Всегда нужно покупать материал с некоторым запасом (15-25 %).

После завершения пайки рекомендуется провести проверку всех контактов. Не должно быть каких-либо соприкосновений между ними. Некачественно спаянные контакты часто становятся причиной короткого замыкания.

Трансформатор устанавливают не на видном месте. Оптимальный вариант расположения блока — шкаф. При этом проводник с вилкой отводится к розетке. Такое местонахождение блока оптимально с точки зрения эстетичности и как способ минимизировать риск его механических повреждений.

Варианты освещения

Рассматривая варианты освещения, необходимо уделить внимание двум аспектам: используемому типу ламп и вариантам подсветки, задача которых освещать именно рабочие поверхности. Начать следует с ламп

Традиционно может использоваться один из таких вариантов:

Начать следует с ламп. Традиционно может использоваться один из таких вариантов:

• Лампы накаливания. Они самые дешевые, но яркость освещения их не на высоком уровне. К тому же варианты осветительных приборов, которые будут рассмотрены ниже, просто не рассчитаны на использования таких лампочек. Еще одна проблема – самое большое энергопотребление среди доступных видов источников света. Если использовать на кухне только лампы накаливания и сделать подсветку всех зон, то счета за электроэнергию будут огромные.
• Галогенные. Часто используются для освещения рабочей зоны, в особенности в точечных светильниках. Недостаток галогеновых ламп в необходимости аккуратно обращаться и сильном разогреве. Чтобы нивелировать последнюю проблему следует выбирать модели, которые имеют отражатели. Зато долговечность подобных источников больше, чем у ламп накала.
• Энергосберегающие, их еще называют люминесцентные. Для подсветки рабочей зоны на кухне используются как компактные модели, так и линейные. Причем последний вариант часто применяется в специальных светильниках одноименного типа. Они удобны, дают яркий свет. Особенность в необходимости правильной утилизации.
• Светодиодные. Пожалуй, лучший вариант на сегодня в плане экономичности, удобства обращения, излучаемого спектра. Правда, цена их также самая высокая, но она оправдана продолжительным сроком эксплуатации. Конкретнее положительные стороны LED-освещения будут рассмотрены далее.

Теперь следует рассмотреть варианты освещения рабочей зоны, среди доступных:

Преимущества светодиодов

Так как светодиоды все же считаются предпочтительным вариантом использования для подсветки, следует рассмотреть преимущества такого источника света, среди самых существенных:

• При монтаже ленты в выключенном виде она практически незаметна. Что касается светильников, то вид их стильный и современный, поэтому внешний облик кухни они не портят.
• Стоимость диодной ленты небольшая, а при подключении трансформирующего блока питания она может работать от сети 220 В.
• Минимальные энергозатраты, независимо от количества источников света, что используются для подсветки. Подсветить ею можно хоть всю кухню, а потребление энергии будет меньше, чем при работе одной лампы накала.
• Ленты дают большой спектр излучения.
• Продолжительный срок службы светодиодов – от 10 тыс. часов.
• Дают сразу яркий свет – не требуется разогрев.
• Не страдают от перепадов температуры, что для кухни не редкость.
• Эффектный вид подсветки в вечернее время, но более важна эффективность освещения рабочих поверхностей кухни.
• Возможность внедрения led-подсветки в любое стилевое решение интерьера.
• Простота утилизации – можно выбрасывать в бытовой мусор.
• Поменять ленту, если она выйдет из строя не составит труда.

Зачем нужна подсветка под кухонные шкафы

Освещения потолочными светильниками для кухни недостаточно. Хотя навесные шкафы намного уже напольных, столешница и часть гарнитура оказываются глубоко в тени.

Есть и другой фактор – декоративность. Подсветка нижней части мебели придает гарнитуру воздушность и легкость. Слабое освещение с остекленных фасадов создает впечатление уюта.

Подсветка мебели на кухне может решать разные задачи:

освещение столешницы и кухонного оборудования – плиты, вытяжки;

• подсветка кухонных ящиков и шкафов – позволяет увидеть содержимое шкафа;
• декоративная подсветка – очень слабая, функциональной нагрузки не несет;
• подсветка приспособлений – выключателя, розетки, крана.

В зависимости от цели подсветки выбирают ее расположение, тип светильников, мощность.

Плюсы и минусы подсветки шкафов

Достаточный уровень освещения в любое время суток
Экономичность – для освещения рабочей зоны, нет нужды включать все осветительные приборы
Светильники для мебели освещают только свою зону: кухонный ящик, шкаф, столешницу
Разнообразие технических решений
Разнообразие декоративных возможностей
Простота монтажа – большинство вариантов можно установить своими руками

Свет от светильников должен быть рассеянным, поэтому при использовании LED-моделей нужно ставить рассеивающие плафоны
Подходят не все типы светильников. Например, лампы накаливания сильно нагреваются, ставить их прямо на мебель нельзя
Замена сгоревших элементов не удобна: при монтаже светильники чаще всего углубляют в материал

Какую подсветку хотите сделать?
Снаружи функциональную 50%

Декоративную 0%

Внутри ящиков и полок 50%
Проголосовало: 4

Организация освещения кухонного фартука

При организации подсветки кухонного пространства очень важно продумать комфортное освещение рабочей зоны или кухонного фартука. К рабочей зоне относят: разделочные столы, плиту, мойку

Данная область кухни для личного комфорта и удобства должна быть равномерно и хорошо освещена. При этом световой поток не должен быть чрезмерно ярким, чтобы процесс готовки был максимально приятным и комфортным. Для освещения кухонного фартука отдавайте предпочтение мягкому освещению.

Если на кухне предусмотрено исключительно основное освещение, нет дополнительных осветительных приборов, встроенных точечных светильников, то в процессе приготовления пищи рабочая область может быть плохо освещена. Поэтому на кухне при помощи светодиодной ленты можно удачно подчеркнуть отдельные интерьерные элементы и дополнительно осветить важные рабочие области.

Для обеспечения равномерного освещения подсветку рабочей зоны обустраивают под навесными кухонными шкафами. Системы также можно разместить между кухонными шкафчиками, полками

Важно правильно рассчитать мощность и количество светодиодных модулей

Как вариант, можно организовать автоматическое включение освещения при открывании дверей элементов мебельного гарнитура. В этом случае свет будет включаться при открытии дверок, а при закрытии — автоматически выключаться, что экономично в плане расхода электрической энергии.

Светодиодные системы также подходят для освещения зоны приема пищи, обеденного стола, барной стойки. В этом случае установить лед-ленты стоит по периметру стеновой поверхности, в нишах, снизу навесных полок.

В качестве дополнительной подсветки также можно использовать светодиодные светильники. Современный рынок в большом ассортименте предлагает большой выбор светодиодных ламп, которые можно устанавливать в точечные, настенные, потолочные светильники.

Светодиодные лампы выпускаются различной мощности, поэтому всегда можно подобрать оптимальный вариант для организации светодизайна, гармоничного интерьера на кухне.

Особенно эффектно при оформлении кухни, столовой смотрятся точечные светодиодные светильники, установленные под потолочной конструкцией. Точечные светильники имеют доступную стоимость, высокие качественные параметры и могут быть выполнены в любом дизайне.

Схемы подключения светодиодной подсветки

Основные правила соединения элементов подсветки в схему и монтажа:

соблюдайте полярность; питайте через блок питания с напряжением 12 или 24 В в соответствии с типом ленты и маркировкой, размещая его как можно ближе к ленте (максимальное удаление — 10 м); ленту не стоит круто изгибать, перекручивать

Лучше разрезать и выполнить угол пайкой (с осторожностью, заизолировав затем токопроводящие дорожки термоусадочной трубкой) или специальным коннектором. Пайка, по мнению мастеров, обеспечивает контакт без электрических потерь; чем меньше соединений и чем толще сечение провода, тем меньше потерь электрического тока; ленту высокой мощности лучше монтировать в профиль (короб); отрезки лент длиннее 5 м соединять только параллельно; блок питания располагайте в вентилируемом месте, защищая его от перегрева

Места, в которых светодиодную ленту можно разрезать, обычно показаны на самом изделии.

Ниже приведены основные схемы соединения для монохромных и RGB-лент.

 Схема прямого подключения светодиодной ленты. Несоклько лент подключаются параллельно к одному источнику тока

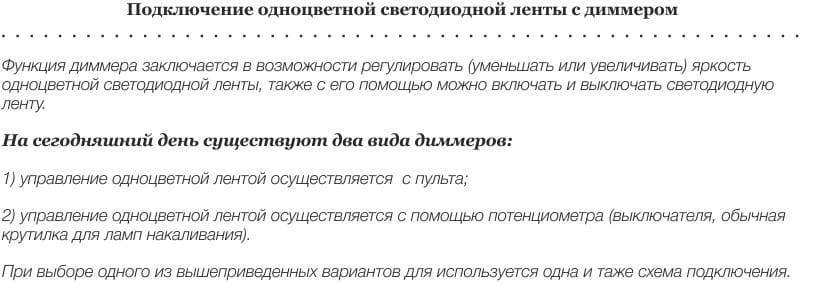

 Подключение светодиодной ленты с использованием диммера для регулировки яркости

Несоклько светодиодных лент, включенные с использованием диммера или ШИМ-контроллера, должны подключаться с помощью усилителя

Схема подключения светодиодных лент RGB

RGB-ленты подключают к контроллеру четырьмя проводами, три из которых отвечают за один из цветов, четвёртый является общим. Маркировка: R — red (красный цвет), G — green (зелёный), В — blue (голубой). Провод «V-плюс» — общий. Подключение проще всего выполнить с помощью коннектора, но можно и аккуратно припаять. Для автономного подключения контроллера и усилителя иногда в схеме соединения используют два блока питания.

Заключение

Светодиодная подсветка под кухонные шкафы — не только функциональное решение для освещения рабочей поверхности, но и способ воплотить дизайнерские идеи. Рекомендуется не использовать светильники длиннее 5 м: в них диоды быстро выходят из строя из-за постепенного роста сопротивления ленты.

Для безопасной работы используют защитные экраны, а блок питания выбирают такой мощности, которая превышает суммарную мощность диодов в 1,5 раза. Дополнительно устанавливают выключатель или датчик движения, позволяющий более экономно использовать подсветку.
