Как и чем измерить диаметр провода (проволоки)
Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

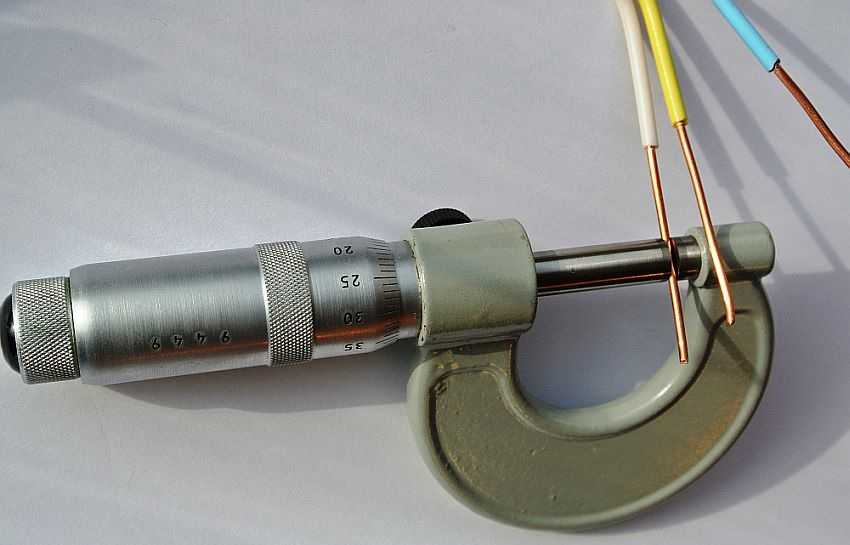

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем
Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.
Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.
Определение диаметра провода при помощи линейки
Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще
Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.
Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.
Расчет сечения кабеля по мощности и длине
От длины кабеля зависит такая величина, как потеря напряжения. Одна из потенциальных неприятных ситуаций: на конце выбранного провода напряжение уменьшилось до минимума, чего недостаточно для обеспечения функциональности оборудования. В бытовых электрических сетях потери будут невелики, поэтому ими можно пренебречь. Достаточно использовать кабель с запасом 100-150 мм, что необходимо для упрощения коммутации. Если края провода подключаются к электрощитку, то запас должен быть выше, поскольку требуется монтаж автоматов.
Размещая кабель на более протяженных участках, нужно учитывать падение напряжения, которое рассчитывается по формуле, указанной выше. Любой проводник имеет определенное электрическое сопротивление, которое зависит от ряда характеристик:
- Длина провода, м. Чем больше длина, тем выше потери.
- Площадь поперечного сечения, кв. мм. Чем выше параметр, тем ниже падение напряжения.
- Удельное сопротивление материала (ищите в справочниках).
Максимальная длина кабеля для различных токовых нагрузок
Для расчета падения напряжения в обычных случаях достаточно перемножить сопротивление и допустимый ток. Фактическая величина может быть больше, но не более чем на 5%. Если она не вписывается в заданные рамки, придется использовать кабель с большим сечением.
Для расчета сечения кабеля по мощности и длине нужно действовать следующим образом:
- Рассчитайте ток по формуле I=P/(U*cosф), где P — мощность, U — напряжение, cosф — коэффициент. В бытовых электросетях данный коэффициент равняется 1, поэтому формула упрощается до I=P/U. В промышленности cosф представляет собой соотношение активной и полной мощностей (активная и реактивная).
- В таблице ПУЭ найдите подходящий кабель по сечению в зависимости от тока.
- Подсчитайте сопротивление проводника, используя формулу: R=ρ*l/S, где ρ — удельное сопротивление материала, из которого изготовлены жилы, l — длина кабеля, S — площадь поперечного сечения. Помните, что электрический ток движется в обе стороны, поэтому суммарное сопротивление равняется удвоенному значению, полученному из формулы выше.
- Для падения напряжения воспользуйтесь формулой ΔU=I*R
- Чтобы получить падение напряжения в процентах, разделите ΔU/U.
Таким образом, если итоговое значение не превышает 5%, можете оставить кабель с выбранным сечением. В противном случае его придется заменить на проводник с увеличенным сечением.
Длительно допустимые токи
Данная величина отличается в зависимости от выбранного кабеля и используемых токоведущих жил. Любой провод имеет определенную длительную температуру Tд, которая указывается в его паспорте. При такой температуре допустима продолжительная эксплуатация жил проводника, исключаются любые повреждения.
Для расчета длительно допустимого тока воспользуйтесь формулой:
Iд = √((Тд*S*Кт)/R),
где:
- Ктп — коэффициент теплопередачи;
- R — сопротивление;
- S — сечение жилы.
На практике можно воспользоваться таблицами ПУЭ.
Длительно допустимые токи для медных проводов и кабелей
Выбор сечения медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
| Онлайн калькулятор для определения силы тока по потребляемой мощности | |
|---|---|
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Определение сечения провода по таблицам
Как определить поперечное параметры кабеля, если не хочется возле прилавка производить расчеты? Для подобных случаев есть таблица для определения сечения и диаметра провода, которая также представлена в данной статье. Но при этом необходимо быть готовым к тому, что нужного диаметра жилы в них не окажется. В таком случае лучше принять за необходимое ближайшее меньшее значение. По крайней мере, в таком случае образуется небольшой запас по мощности.
Таблица сечений и диаметров
Также, еще на стадии проектирования электромонтажа, необходимо определение при помощи таблиц сечения кабеля, которое будет нужно. Надо понимать, что на этот параметр провода влияет много факторов.
Конечно же, главным образом необходимо учесть потребляемую мощность или потребляемый ток всех бытовых электроприборов. Но, кроме этого, учитывается и длина кабеля, то есть расстояние от распределительного щита до прибора или до распределительной коробки, от которой могут пойти кабеля меньшего диаметра. Также на толщину провода влияет и окружающая температура. Если проводка монтируется в помещении с повышенной температурой, то смело можно добавлять 15–20%.
Опять же, если монтаж электропроводки ведется наружным способом, возможно применение кабеля меньшего диаметра, так как окружающий воздух будет лучше охлаждать жилы провода.
Соединить провода разного сечения с помощью болтов
Еще один способ соединения между собой проводов разного сечения – создание контакта с помощью болтов, шайб и гаек. По мнению профессиональных электриков, такое соединение является самым долговечным и прочным. Сам процесс не слишком сложный, занимает минимум времени. Процедура проходит следующим образом:
- медные жилы провода тщательно зачищаются (длина зачищаемого участка жилы зависит от диаметра болта);
- зачищенная жила загибается в форме петли;
- петля надевается на болт;
- сверху устанавливается промежуточная шайба;
- далее надевается петля провода другого сечения и фиксируется промежуточной шайбой.
Так продолжается до тех пор, пока между собой не будут соединены все провода. После надевания последней петли и последней шайбы конструкция прочно затягивается гайкой.
Расчет сечения провода
Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.
Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².
Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?
Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.
Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу
Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство
Соотношение тока и сечения
Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.
Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.
Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.
| Сечение жилы провода, мм2 | Медные жилы | Алюминиевые жилы | ||
|---|---|---|---|---|
| Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
| 0.5 | 6 | 1300 | ||
| 0.75 | 10 | 2200 | ||
| 1 | 14 | 3100 | ||
| 1.5 | 15 | 3300 | 10 | 2200 |
| 2 | 19 | 4200 | 14 | 3100 |
| 2.5 | 21 | 4600 | 16 | 3500 |
| 4 | 27 | 5900 | 21 | 4600 |
| 6 | 34 | 7500 | 26 | 5700 |
| 10 | 50 | 11000 | 38 | 8400 |
| 16 | 80 | 17600 | 55 | 12100 |
| 25 | 100 | 22000 | 65 | 14300 |
К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.
Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.
- Для примера обозначим некоторые из них:
- Чайник – 1-2 кВт.
- Микроволновка и мясорубка 1,5-2,2 кВт.
- Кофемолка и кофеварка – 0,5-1,5 кВт.
- Холодильник 0,8 кВт.
Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.
Зачем узнавать сечение провода
Здесь я могу выделить следующие причины:
Нет бирки на кабеле или бухте. Такая ситуация обычна, особенно это можно применить ко всем старым проводам, даже на рынке такие часто встречаются. Опытные электрики уже точно знают, где и какие жила, а вот новички чаще всего даже не догадываются.
Покупка проводов и кабелей. В таком случае также нужно узнавать сечение кабеля. Ведь производители в последнее время любят лукавить, и экономят на этом постоянно деньги
Но, вам нужно будет такой провод устанавливать, поэтому очень важно узнать, как определить сечение провода
Что будет, если выбрать сечение провода неправильно:
- Толстая жила серьезно ударит по вашему карману, а результат от этого лучше не станет;
- Если жила окажется слишком маленькой, она начнет перегреваться и может расплавить изоляцию и со временем вызвать пожар.
Материалы проводников
Материал токопроводящих жил во многом определяет количество энергии, которую в целом способен передавать проводник. В производстве таких изделий чаще применяются следующие разновидности основ:
- Алюминий.
Главное преимущество – небольшой вес, доступные цены. Но есть и отрицательные качества, в числе которых – высокий показатель электросопротивления у окисленных поверхностей; склонность к появлению механических повреждений; низкий уровень по электропроводности.
- Медь.
Стоимость проводников достаточно высока, но они стали достаточно популярными среди потребителей. Из достоинств – лёгкая спайка и сварка; высокая прочность, эластичность; контакты с небольшим уровнем сопротивления электрического, переходного типа.
- Алюмомедь.
Жилы выполнены из алюминия, а сверху их покрывают медью. Электропроводность у изделий меньше, если сравнить с аналогами из меди. К остальным важным характеристикам относят среднее сопротивление и лёгкость с сохранением относительно доступных цен.
Во многих случаях именно жильная составляющая и основной материал помогают решить, как определять сечение. От этого прямо зависят такие параметры, как пропускная мощность, сила тока.
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов.
Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А.
А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким. Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Как рассчитать сечение многожильного провода
Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.
Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измерив общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.
Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.
Сечение по ГОСТу или ТУ
Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.
Часто производители, желая сэкономить, находят лазейки чтобы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.
Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.
Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки
Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Зачем надо уточнять сечения кабеля
На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.
Способы узнать реальный диаметр провода
Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.
Микрометр даст более достоверное значение, чем штангенциркуль.
В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.
Как проводить измерения подробно показано в этом видео:
Какие формулы надо использовать
Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:
S = ϖ R²
R – радиус круга, равен половине диаметра;
ϖ = 3,14
Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.
Чтобы получить более точный результат надо иметь в виду:
- Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
- Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
- Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.
Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.
Определяем сечение провода с помощью таблицы
Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:
Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.
При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.
Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.
