Теплый пол на улице - прихоть или необходимость, ошибки, правила монтажа. Подогрев ступеней, крыльца, подключение терморегулятора.

Инфракрасные устройства

Термоэлектрические маты так же являются довольно востребованным и эффективным видом подогрева уличной лестницы. Расположенная на теплоизолирующей основе карбоновая плёнка является греющей частью системы.

Для большей безопасности основа покрыта дополнительным экранирующим слоем. Второй слой является отражающим, который отвечает за распределение потоков тепла.

Термоматы представляют собой небольшие отдельно находящиеся секции, которые располагаются внутри влагонепроницаемого покрытия. Они оснащены терморегуляторами.

Также, как метод обогрева и освещения, можно применять инфракрасные лампы. Но такой вариант довольно затратный.

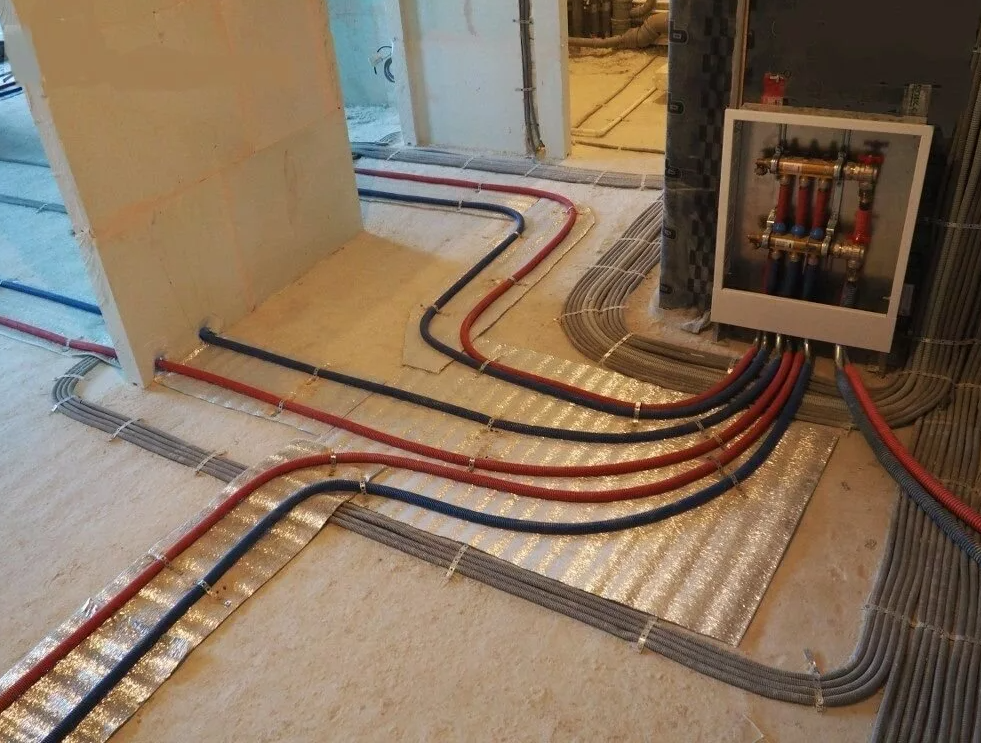

Контур с жидким теплоносителем

Эта система является аналогом конструкции водяного обогрева пола в помещении. Процесс установки такой системы проходит более сложно, потому что планируется заранее и проводится в процессе строительства здания.

Обусловлено это тем, что такой вид подсоединяется к общим источникам обогрева дома. Чем больше площадь обогрева, тем более эффективным считается именно этот метод.

Контур с жидким теплоносителем, как система, имеет следующую структуру:

трубопроводы для движения жидкости;
нагревательный котел, который является источником тепла;
насос;
датчики управления и крепёж.

Виды термических способов

На данный момент различают несколько методов, которые позволяют оборудовать внешний подогрев ступеней:

наиболее распространённый вариант – нагревательный кабель;
менее распространённым видом является водяной» обогрев;
относительно новым способом является уличный обогрев с помощью термоматов или инфракрасных ламп.

Как можно заметить, все известные способы обустройства теплых полов внутри строений адаптировали под уличные конструкции для обогрева, сделав их более устойчивыми к суровым погодным условиям.

Выбирая метод нагрева, следует ориентироваться на следующие показатели:

средние температурные показатели в зимний период и количество осадков;
габариты крыльца и параметры ступеней;
под какое покрытие будет производиться монтаж.

Электрообогрев входной группы

Утепление крыльца осуществляется с помощью антиобледенительной системы, которая состоит из следующих элементов:

контроль такой системы обеспечивается датчиками температуры и датчиками влажности воздуха, а еще терморегулятором. Все это способствует качественному обогреву ступеней;
есть еще система распределения, которая представляет собой распределительные коробки, защитную аппаратуру, пускораспределяющую температуру и крепеж;
имеется еще и греющая часть, которая состоит из нагревательных кабелей (они могут быть саморегулирующими и резистивными).

Варианты раскладки термомата на поверхности.

Надо учитывать то обстоятельство, что такая антиобледенительная система используется в условиях более жестких, чем теплый пол для внутренних помещений, поэтому требования к такой системе предъявляются более жесткие. Нагревательный кабель, который используется для того, чтобы был осуществлен обогрев открытых площадок абсолютно электробезопасен, к атмосферным осадкам он устойчив, к низким температурам и солнечному свету — тоже, что и обеспечивает его высокую эффективность. Еще надо отметить высокую механическую прочность такого кабеля.

В связи с этим обогрев ступеней может осуществляться круглые сутки на протяжении всего зимнего сезона, при этом не нужно никакого обслуживания и ремонта (если, конечно, эксплуатация проводится в соответствии с инструкцией).

В такой системе есть еще распределительная группа элементов, которая отвечает за питание нагревательного кабеля. Кроме того, распределительная группа элементов передает информационные сигналы от датчиков к терморегулятору, а от терморегулятора к нагревательному кабелю.

Имеются в такой системе датчики температуры и влажности почвы и воздуха, которые входят в группу контроля и осуществляют передачу информации об окружающей среде терморегулятору, который осуществляет включение и выключение нагревательного кабеля, кроме того, в его функции входит регулировка мощности. Обогрев ступеней осуществляется посредством надежного электрического кабеля, он бывает двух видов — резистивным (у него постоянная мощность) и саморегулируемым (в нем мощность может изменяться).

Монтаж уличной системы обогрева крыльца

Нагревательный кабель может быть уложен под самое разное покрытие ступеней: бетон, мрамор, плитка, искусственный или натуральный кабель. Осуществляется монтаж такой системы следующим образом: на поверхность, которую нужно защитить от образования наледи (поверхность при этом должна быть ровной) нужно уложить греющий кабель (он представляет собой тонкую ленту) или нагревательный мат. После этого его можно заливать бетонной стяжкой, а еще его можно засыпать слоем песка.

После того, как все это сделано, можно укладывать слой плитки, а еще можно уложить какое-либо другое покрытие. Надо отметить, что теплый пол на улице имеет специальные датчики, он подключен к электрической сети, в одном из помещений устанавливается терморегулятор, который и осуществляет управление всей этой системой.

Что касается мощности системы обогрева, то она находится в прямой зависимости от разных параметров (нужно учитывать среднюю температуру воздуха в течение сезона, насколько обильны осадки, есть ли теплоизоляционный слой). Если брать в качестве примера центральный регион России, то мощность нагревательного кабеля составляет около 300 Вт/м². Когда осуществляется проектирование, расчет и укладка системы, то необходимо учитывать вертикальный подъем между ступенями, их ширину, материал покрытия и еще некоторые факторы, в связи с этим такую работу лучше доверить профессионалам. Тем не менее, все можно сделать своими руками, если для этого имеются соответствующие технические навыки. Монтируя такой теплый пол, кабель нужно укладывать аккуратно, так как, если он будет поврежден фигурными элементами мощения, то это приведет к тому, что система просто выйдет из строя. Еще нужно внимательно следить за тем, чтобы в песке не было камней. И крыльцо перестанет быть местом, где можно поскользнуться.

Жидкий теплоноситель

Система трубчатых теплообменников применяется давно, технология отработана в организации домашнего обогрева пола. При укладке в помещении, никаких проблем нет. Главное, обеспечить достаточную прочность трубки. Причем покрытие может просто лежать на подкладке типа конструктора «Лего», безо всякой заливки бетоном.

Но для улицы такой вариант не подойдет. Требуется монолитная конструкция, которая выдерживает высокие нагрузки проходимости людей, а также тепловые расширения материала при смене температуры. Поэтому трубка с теплоносителем закладывается в стандартную бетонную конструкцию крыльца. Технологически это выглядит так: строится конструкция, на 10–15 см ниже запланированной плоскости. Затем на основание укладываются трубы для теплоносителя. Сверху заливается бетон (минимум 5 см сверху трубы). Желательно проложить армировочную сетку, чтобы минимизировать возможность повреждения трубок. И уже на плоскость финишного слоя укладывается облицовочный материал (керамика, гранит, мрамор).

На что обратить внимание при подключении

Поскольку контур подключается к обычной системе обогрева помещения (котел, трубы, радиаторы), необходимо позаботиться о предотвращении «разморозки» наружных нагревателей. Организовать непрерывный подогрев с интенсивным протеканием воды через наружные трубы нереально. К тому же, остывание происходит быстрее, чем в доме. В результате вы останетесь не только без нагрева крыльца. При разрыве замерзших труб, единая система теплоснабжения дома будет неработоспособна. Поэтому желательно разнести внутренний и наружный контуры, используя емкость для теплообмена (по аналогии с двухконтурным бойлером).

Через нагретую воду комнатной системы проходит змеевик уличного контура. Разумеется, теплоноситель должен выдерживать минусовые температуры. Можно пойти по аналогии автомобильного радиатора, и залить в наружную систему обычный антифриз (тосол). Тогда вам не придется расходовать тепло почем зря, можно включать наружный контур по необходимости.

Причем не обязательно делать обогрев всего крыльца и ступеней, достаточно организовать небольшую дорожку.

Для экономии можно не покупать специальные материалы. Для таких целей прекрасно подходит обычные металлопластиковые трубы. Единственное условие — непрерывность укладки. То есть никаких муфт, сростков, разветвителей. Одна труба «зашла», одна «вышла». Не лишним будет насос для циркуляции теплоносителя. Он устанавливается в помещении, и включается одновременно с началом обогрева.

Подогрев дорожек загородного дома таким способом организовывать бессмысленно. Протяженность магистрали от дома (с системой обогрева) до тротуара слишком большая, носитель по пути остынет.

Неоспоримое преимущество такого способа — низкая стоимость. Разумеется, есть риск повреждения трубы в крыльце с последующим дорогостоящим ремонтом. Но отсутствие затрат на эксплуатацию перевешивает все остальные проблемы.

Нагревательный кабель

Для увеличения нажмите Монтироваться такая система может как под бетонную основу, так и под плиточную кладку.

Популярны два вида данного нагрева – резиновый кабель и кабельный коврик.

Распространёнными они стали за счёт простоты установки кабеля под любую отделку, лёгкости в использовании, доступности элементов для системы.

Данная система состоит из таких основных элементов:

Нагревающая система – основная часть, которая представлена в большинстве случаев саморегулирующим кабелем нагрева или, реже, резистивным вариантом нагрева.
Распределительная группа – охватывает электрокоробки, аппаратуру для регулировки, элементы крепления.
Контрольная группа – датчики показателей температуры и терморегуляторы.

Оптимальным вариантом такой системы специалисты называют термостойкий резистивный нагревающий кабель для антиобледенения наружных территорий, который можно монтировать даже под брусчатку.

Основные моменты, влияющие эффективность обогрева

Качество обогрева территории на улице во многом зависит от правильно выполненного монтажного процесса. Чтобы повысить эффективность работы отопительной системы рекомендуется при укладке оборудования теплого пола учитывать такие моменты:

при укладке системы обогрева всегда соблюдать все требования указанные производителем в инструкции;
для обеспечения равномерного прогрева поверхности необходимо производить монтаж оборудования только на ровную основу;
размещая нагревательные элементы по поверхности нужно следить, чтобы не было перегибов и накладок;
всегда фиксировать утеплитель к основанию во избежание его смещения;
перед выполнением стяжки требуется пробное тестирование на работоспособность системы;
после заливки цементной смесью первый запуск теплого пола можно осуществлять только спустя тридцать дней;
слой чистовой стяжки не должен быть более пяти сантиметров.

Укладка теплого пола на улице позволит избежать травмирования в зимнее время, а также намного продлит эксплуатационный срок финишной основы. Добиться качественного обогрева территории можно только при правильно выполненном монтаже и подключении системы. Поэтому весь процесс установки отопительного оборудования лучше доверить профессионалам.

Как организовать обогрев ступеней?

Предотвратить образование наледи или утоптанного снега на ступенях перед входом в дом, офис или магазин можно несколькими способами: химической обработкой, механическим воздействием или путём подогрева крыльца и прилегающих к нему ступеней.

Механическая очистка не позволит на 100% избавиться от наледи или снега

Первые два способа имеют сомнительную репутацию. Их применение приводит к образованию трещин и сколов на облицовочной поверхности, разрушению её защитного панциря, дополнительным расходам по восстановлению покрытия и круглосуточному дежурству.

Удаляя наледь механическим способом, можно легко облицовку ступеней

Реализовать третий способ борьбы со льдом на ступеньках возможно несколькими вариантами:

размещением термических матов с инфракрасным нагревателем;
прокладкой трубок с незамерзающей жидкостью;
при помощи нагревательного кабеля.

При помощи электрического обогрева, уложенного на крыльцо и ступени, можно за несколько часов избавиться от их обледенения на улице. Наледь образуется в температурном коридоре от плюс трёх до минус семи и если при этой температуре добиться сухой поверхности облицовочного материала, то более крепкие морозы не будут страшны. А всё потому, что при другой температуре снег, как правило, не идёт и наледь не образуется, а значит и греть более нет надобности.

Благодаря электрическому обогреву, ступени будут чистыми даже во время снегопада

Это интересно: Новинки рынка для обустройства идеального санузла

Инфракрасные устройства

Инфракрасные полы: характеристика и монтаж

Как сделать теплый пол в квартире, если нет возможности проводить глобальные ремонтные работы? Выходом из положения станут инфракрасные теплые полы. Они ещё менее прихотливы в установке и, по сути, подключаются в розетку. Пленочные нагревательные системы изначально разрабатывались как продукт, с которым справится даже человек без опыта. Работает они за счет графитовых вставок, расположенных в специальной пленке. Эти вставки выделяют тепло за счет инфракрасного излучения, за то вся система и поучила такое название.

Рулон инфракрасного пленочного теплого пола

К преимуществам вида относятся:

Вариативность размеров. Можно купить небольшой коврик под ноги, а можно приобрести и дорожки для обогрева всего помещения.
Простота монтажа. Такое покрытие можно стелить поверх старого пола.
Стоимость. Один из самых дешевых видов.
Долгий срок эксплуатации. В отличие от водяных и кабельных аналогов, данная система мало нуждается в ремонте: при выходе из строя одной полоски, другие продолжат функционировать.

Недостатком, как и у предшественника, является потребление электроэнергии.

Процесс монтажа пленочного пола

Процесс монтажа аналогичен кабельному типу за одним исключением: при необходимости, можно проложить пленочный теплый пол прямо поверх старого напольного покрытия.

Где использовать уличный подогрев

Помимо обогрева крыльца и ступеней, такими системами могут быть оборудованы:

кровля для предотвращения сосулек на крыше;
площадка на улице – например, перед вашим домом;
парковочные площадки или территория перед гаражом;
полы в гараже, подвале и других холодных помещениях.

Где бы вы ни использовали систему подогрева, учтите, что вместе с ней необходимо использовать антискользящий облицовочный материал, чтобы в момент таяния снега избежать скольжения и травмирования. Можно приобрести специальное покрытие, в нем особенно будут нуждаться покрытия, выполненные из натурального камня или керамогранита.

Варианты управления обогревом открытых площадок

Самый простой вариант: саморегулирующийся греющий кабель включается непосредственно в розетку или в щиток и включается вручную когда это необходимо. Саморегулирующийся кабель можно использовать со всеми терморегуляторами.
Простой вариант с применением резистивного кабеля: обогрев дорожки или крыльца может быть сделан резистивным кабелем через обычный датчик теплого пола, чтобы защитить греющий кабель от перегрева.
С применением термостата и датчиков: система обогрева управляется термостатом по показанию датчиков температуры воздуха и наличия осадков.

Возможны варианты компоновки и совмещения вариантов управления. Это оправдано в случаях, когда, например, установлено ограничение по потребляемой мощности(как иногда бывает в коттеджных поселках).Можно главный въезд и тропинку сделать резистивом, управляемым от метеостанции, чтобы всегда были бы без наледи. А остальные площади, которые не хватит мощности греть одновременно, обогревать саморегулирующимся кабелем, который будет включаться вручную при выключенной основной секции.

Слева резистивный кабель-въезд в гараж, справа саморегулирующийся-дополнительная парковка для гостей

Расчет мощности для обогрева открытых площадок

Необходимо привести 300-350 Ватт на квадратный метр обогреваемой поверхности. Приводимая мощность зависит от толщины прослойки между греющим кабелем и поверхность.

Например нужно обогреть дорожку 0,8 м шириной и 3 м длиной, получается 2,4м2 2,4*300=720 Вт

Саморегулирующегося кабеля Heatus 40GSR2-CR с номинальной мощность 40 Вт/м нужно взять 18 метров (720/40=18). Резистивный кабель идет комплектами с фиксированной длиной и мощностью, и нужно подобрать ближайший больший. На примере зарекомендовавшего себя двужильного резистивного прогревочного кабеля готового к укладке TXLP/2/28 DEFROST SNOW (TWIN) выбираем секцию 890 Вт (31,78 м), либо его российский аналог СТН НРК 30 Вт/м, секция на 885Вт (29,5м).

Важный нюанс при обогреве ступеней крыльца стандартной ширины(30см) саморегулирующимся кабелем: оптимально брать Heatus 30GSR2-CR с номинальной мощность 30 ватт, и класть в 3 нитки с интервалом 10 см. Получается как раз 300 Вт на м2. Тогда как 2 нитки Heatus 40GSR2-CR может оказаться недостаточно, а 3 нитки слишком много.

Саморегулирующийся греющий кабель уложен на ступени в проштробленные пазы

Варианты монтажа греющего кабеля

на пластиковую сетку, разложенную по всей обогреваемой поверхности
на монтажные ленты, предварительно зафиксированные дюбелями
в проштробленные пазы, предварительно фиксировать можно грузом и малым количеством раствора

Высчитывается расстояние между нитками греющего кабеля, и кабель фиксируется хомутами к сетке или язычками монтажной ленты.

Фиксируем саморегулирующийся нагревательный кабельHeatus 40GSR2-CR хомутами

Фиксация резистивного кабеля на сетке хомутами.

Зачем нужно греть крыльцо

Наледь или слой утоптанного снега на крыльце не просто мешают нормально по нему передвигаться, но и приводят к травмоопасным ситуациям.

Опасное крыльцо

Чтобы избавиться от них, используют два привычных способа – химический и механический:

Химическая обработка заключается в посыпании поверхности солью, или другими реагентами, вызывающими таяние снега.
Механический способ – это обычная чистка с применением лопат, ломов, ледорубов и жестких метел.

Все представляют, к чему приводят эти методы. Это и испорченная реагентами обувь, и разрушение облицовки ступеней, и, как следствие, необходимость её восстановления. А цена на материалы и работу, в этом случае, немалая.

А вот обогрев крыльца и ступеней во время снегопадов и морозов, вообще не дает образоваться ледяной корке, моментально растапливая выпавшие осадки, и не давая им замерзать.

Получается, что однажды потратившись на утепление крыльца дома, мы получим несколько преимуществ:

В первую очередь – безопасное передвижение по ступенькам в любую погоду;
Отсутствие необходимости следить за чистотой крыльца и вовремя его чистить;
Сокращение затрат на его ремонт.

Конечно, ни один способ обогрева не является бесплатным, и в процессе эксплуатации придется оплачивать дополнительные счета за электричество или другой источник энергии. Но безопасность и здоровье близких того стоят.

Виды термических способов

На данный момент различают несколько методов, которые позволяют оборудовать внешний подогрев ступеней:

наиболее распространённый вариант – нагревательный кабель;
менее распространённым видом является водяной» обогрев;
относительно новым способом является уличный обогрев с помощью термоматов или инфракрасных ламп.

Выбирая метод нагрева, следует ориентироваться на следующие показатели:

средние температурные показатели в зимний период и количество осадков;
габариты крыльца и параметры ступеней;
под какое покрытие будет производиться монтаж.

технология укладки и монтажа. Электрический теплый пол своими руками Электромонтаж теплый пол

Сегодня мы поговорим про то, как проводить монтаж электрического теплого пола в дому.

Важные особенности работ

В одной из статей были рассмотрены в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и , то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выб
