Теплый пол под ламинат на деревянный пол: инструкции по монтажу

Устройство ИК плёнки

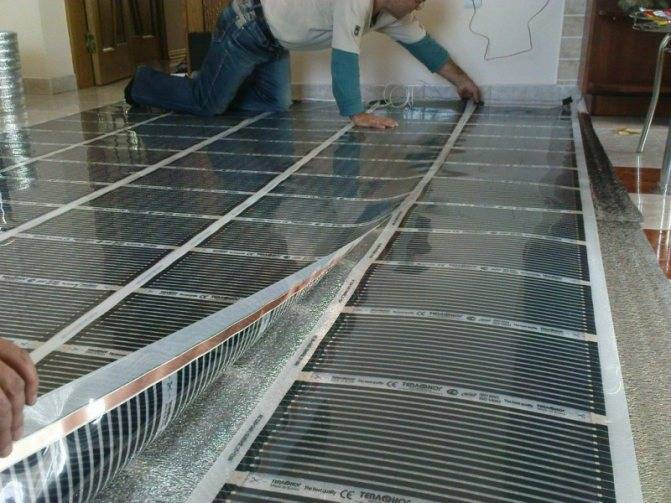

Укладывайте пленки вниз медными шинами

До начала проведения работ по настилу пленочного пола начертите план раскроя материала, прорисовав места подсоединения и точку установки термостата.

Разложите пленку на теплоизоляции медными шинами вниз, контактными площадками по направлению к терморегулятору. Подсоединив все контакты и состыковав их с терморегулятором, систему тестируют.

При этом необходимо проверить каждый участок отдельно. Обнаружив неполадки, необходимо закрепить соединение или заменить пленку.

Эта простая процедура может спасти ваше имущество, сократив риск возгорания до минимума.

Строение

Конструкция водяного или электрического пола

Конструкция водяного или электрического пола с подогревом под такое покрытие, как ламинат такова:

балки, размещенные на расстоянии 60 см;
черновое покрытие, которое находится между балками;
пароизоляционный материал;
теплоизоляционный материал;
гидроизоляция:
фанера, прибитая сверху балок:
тепловой экран;
рейки, выполненные из дерева или фанеры;
металлические теплораспределительные элементы (размещены между рельсов);
трубы, размещенные на металлических теплораспределительных элементах, или электрические провода;
подложка для ламината;
ламинат.

Этапы установки конструкции водяной теплый пол под ламинат

Обязательными к выполнению и составляющими основами монтажа системы являются следующие шаги:

Подготовка чернового пола. Он не должен иметь неровностей, ямок, сколов, а также пыли и другого мусора. Обеспечьте гладкость деревянному основанию, применив штукатурку или смесь для выравнивания. Также можно воспользоваться шлифовальной машинкой.
Просушка очищенной поверхности.
Создание гидроизоляции методом выкладки одним листом. Стыки можно обработать гидроизоляционным скотчем.
Монтаж обогревающих элементов (трубок), к системе которых крепится датчик по измерениям теплоты воды.
Проверка функциональной активности конструкции.
На поверхность труб накладывается бетонная стяжка, которая должна быть тщательно выровнена.
На стяжке кладется слой гидроизоляции.
Настил прокладки под ламинат.
Монтаж самой напольной отделки – ламината.

Учитывая то, что теплый пол и ламинат – вещи несовместимые, мы смогли соединить эти две противоположности. Бетонная стяжка, а также последующие слои в виде гидроизоляции и прокладки в этой системе не дадут ламинату сильно прогреться и, следовательно, испарять вредные для здоровья соединения.

Устройство ИК плёнки

Укладывайте пленки вниз медными шинами

Эта простая процедура может спасти ваше имущество, сократив риск возгорания до минимума.

Как правильно обогревать деревянные полы

Существует несколько нюансов, связанных с эксплуатацией подогреваемых деревянных полов.

Прежде всего, нужно понять, что к таковым не будут относиться старые советские полы из досок, стоящие на лагах, которые, в свою очередь, лежат поверх бетона. Тут и говорить не о чем – нужно демонтировать старый пол и залить сверху новую стяжку. Да, вам понадобится на это время и дополнительные вливания денежных средств, но вы получите хорошее ровное покрытие, которое не будет скрипеть, а прогрев пола станет более эффективным.

Сухой теплый пол на деревянном основании

Если само перекрытие сделано из дерева, то перегружать его не стоит. В этом случае рекомендуется установка «сухого теплого пола». Речь идет о модульных и реечных системах, при помощи которых на полу формируются углубленные каналы для прокладки труб. Кстати, внутри такого основания может находиться и электрический греющий кабель.
Такие системы делаются из разных материалов. Предназначаются они для укладки на лаги или жесткое ровное основание. Внутри нарезаны борозды, либо же они формируются самим материалом. Размеры и форма модулей подбираются согласно задуманному рисунку.

Таблица. Разные варианты оснований под водяной пол на деревянное перекрытие.

Фанера	Формировать каналы можно из фанеры. У пользователя есть возможность приобрести готовые модули или вырезать фрезером каналы самостоятельно. Это же можно провернуть и с деревом.
Пенополистирольная подложка	Этот вариант подложки крайне эффективный, так как пенополистирол является хорошим теплоизолятором. Он плотный, но этого недостаточно для монтажа на лаги, поэтому снизу настилаются фанера или доски. Поверхность материала разбита на ячейки, в которые трубы просто вставляются. При необходимости разворота трассы, делаются дополнительные вырезы канцелярским ножом.
ПВХ основа	Очень удобны в использовании ПВХ маты. Они имеют множество выступов, между которыми в любом удобном порядке прокладываются трубы. Система эта очень прочная, так что напольные покрытия укладываются прямо сверху. Поверх нее можно сделать тонкий слой наливного пола.
ОСП панели	В отличие от фанеры, ОСП не боится влаги, поэтому применение этого материала именно с водяными полами более оправдано. Принцип устройства конструкции ничем не отличается. Материал нужно брать такой толщины, чтобы утопленные в них трубы не касались напольного покрытия. Это позволит увеличить их срок службы. Сюда же можно отнести и ДСП – принцип тот же самый, но материал также чувствителен к воздействию воды, как и фанера.
Деревянное реечное основание	Формировать каналы можно и из дерева. Используются для этого целые доски или небольшие рейки, как показано на фотографии. Такое решение не будет стоить больших денег, оно надежно и быстро монтируется. Поверх потребуется установить прочные листовые материалы.
Гипсоволокно	Нарезать каналы можно и из гипсоволокна. Этот материал достаточно прочный, чтобы нести нагрузки от хождения, легко обрабатывается и не боится воды. Сверху можно сделать и настил, и стяжку.
Экструдированный пенополистирол	Модульные системы из пенополистирола являются прекрасным основанием. На них можно сделать стяжку, или уложить прямо сверху ламинат. Материал очень жесткий, поэтому без просадок будет справляться с нагрузками.

Металлическая рулонная фольга для лучшей передачи тепла

Металл является хорошим проводником тепла. Прогревается он быстро и равномерно, что способствует лучшему нагреву напольного покрытия. Если установить его на слой вспененного или прочего утеплителя, получится эффективная теплоотражаающая поверхность, которая будет перенаправлять всю энергию нагрева в сторону помещения. Это и подложку заставит постепенно набрать температуру и ламинат, на нее уложенный.

Пленочные системы

Инфракрасный теплый пол также называют пленочным. Это самый современный вариант нагревательной системы. Выглядит как тонкая пленка, подключаемая к электросети.

Инфракрасный пленочный пол — наилучший выбор

Во время работы испускает инфракрасное излучение, которое и нагревает окружающее пространство. Если сравнивать, какой теплый пол лучше под ламинат, то без сомнения, именно инфракрасный. Он обладает рядом преимуществ:

ламинат не выделяет вредный формальдегид при нагревании;
материал не деформируется, не растрескивается, не расслаивается;
толщина пола небольшая;
экономичность: потребляет значительно меньше энергии, чем другие виды нагревательных систем.

Конструкция инфракрасной пленки сложна, ее нельзя сделать самостоятельно. Нагревательным элементом является структура из углеродных материалов.

Среди плюсов также можно выделить:

этот тип покрытия совместим с различными отделочными материалами, укладывать можно не только ламинат;
простой монтаж, не требующий длительного времени;
отсутствие неприятных запахов, антиаллергический эффект;
не сушит воздух;
негативного влияния на здоровье людей нет;
равномерный прогрев помещения, нет перепадов температур от пола к потолку;
невысокая стоимость монтажа;
пленочный пол легко демонтировать;
возможность использовать в системе «умный дом»;
легко устанавливается в любых помещениях: например, возможно смонтировать теплый пол на балконе под ламинат.

Что касается ламинированного покрытия, то здесь, как и в других схемах, применяется замковое соединение.

Тепловое сопротивление ламината не должно превышать 15 м2 х К/Вт. Чем это значение меньше, тем лучше передается тепло и соответственно идет обогрев помещения.

Таким характеристикам сегодня соответствует продукция многих производителей ламината.

Как самостоятельно сделать электрический теплый пол

Кабельные и пленочные полы существенно различаются по толщине, поэтому их установка имеет ряд нюансов. Но чтобы представить себе объем предстоящих работ, рассмотрим основные этапы монтажа обеих систем.

Инструкция по установке кабельной системы

Монтаж конструкции из токопроводящих кабелей проводится по аналогии с устройством водяного пола, с тем отличием, что под проводку не требуются настолько вместительные ниши, поэтому вместо реек можно обойтись небольшими углублениями.

Если размер помещения предполагает большую площадь обогрева, есть смысл сделать несколько электрических контуров и каждый подключить к отдельному термостату, чтобы не перегружать сеть (+)

Последовательность работ выглядит так:

Промежутки между балками утепляются слоем теплоизоляции (например, минваты, эковаты или перлита).
Затем укладывается теплоотражающий слой из фольгированного материала, сверху которого крепится сетка с ячейкой 50*50 или 40*40 мм.
В лагах чернового пола делают небольшие углубления в местах поворота кабеля, причем в каждый пропил наносится металлическая изоляция.
Потом укладывается электрокабель, фиксируясь к сетке специальными хомутами.
Между проводами устанавливается термодатчик, заключенный в гофротрубку и подключается к терморегулятору.

Кабель питания подводится в металлическом рукаве к розетке и подключается через термостат, после чего конструкция проверяется на работоспособность.

После этого можно настилать черновой пол для укладки ламината.

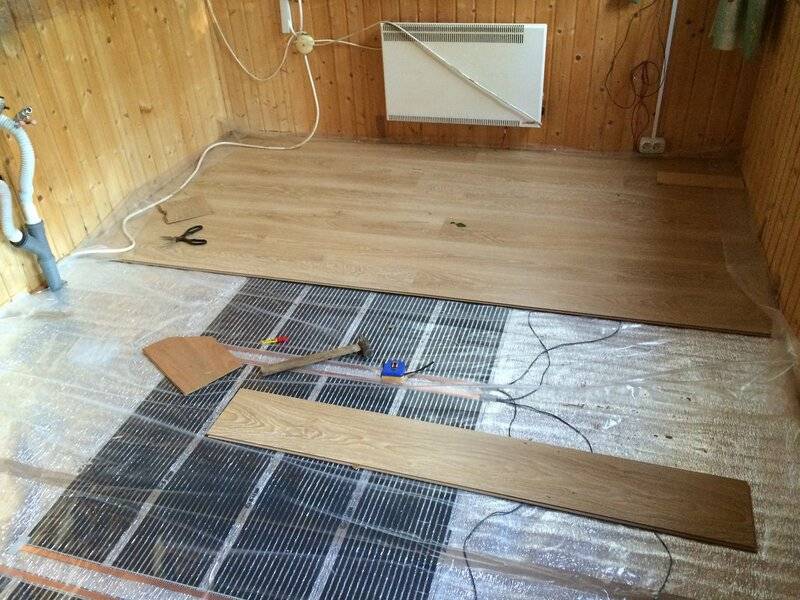

Установка пленочного ИК-пола

Как уже упоминалось, самый простой и доступный для новичков в ремонтном деле вариант обустройства полов с подогревом – инфракрасная система.

Для монтажа инфракрасных полов нельзя использовать гвозди или другие крепления, которые повреждают пленку – это может стать причиной короткого замыкания

Алгоритм работы:

По всей площади комнаты укладывается теплоотражающая подложка (толщина 4 мм) с лавсановым покрытием, которое не проводит электрический ток. Стыки между пластами материала склеиваются монтажным скотчем.
Делается разметка обогреваемой площади.
Выполняется раскрой отопительной пленки по местам разрезов согласно плану раскладки.
Затем на полу расстилается пленка, отрезы подключаются между собой параллельно с помощью люверсов. После подвода и обжима проводки, место соединения заклеивается битумной изоляцией, а полосы пленки скрепляются стык/встык скотчем.
Чтобы провода не деформировалась, в изоляционном слое прорезают небольшие канавки канцелярским ножом, туда помещают кабель и фиксируют скотчем.
Теперь устанавливает датчик нагрева (его провод также прячется в фольгированном материале).
На стене делается отверстие (обычно, на высоте 50-100 см от пола) под терморегулятор, к нему проводится канавка для проводки датчика и электропитания.

В процессе монтажа постарайтесь не перегибать и не заминать пленку, чтобы не повредить ее целостность, ведь от этого зависит работоспособность всей системы теплого пола

Как правильно обогревать деревянные полы

Существует несколько нюансов, связанных с эксплуатацией подогреваемых деревянных полов.

Сухой теплый пол на деревянном основании

Если само перекрытие сделано из дерева, то перегружать его не стоит. В этом случае рекомендуется установка «сухого теплого пола». Речь идет о модульных и реечных системах, при помощи которых на полу формируются углубленные каналы для прокладки труб. Кстати, внутри такого основания может находиться и электрический греющий кабель.
Такие системы делаются из разных материалов. Предназначаются они для укладки на лаги или жесткое ровное основание. Внутри нарезаны борозды, либо же они формируются самим материалом. Размеры и форма модулей подбираются согласно задуманному рисунку.

Таблица. Разные варианты оснований под водяной пол на деревянное перекрытие.

Фанера	Формировать каналы можно из фанеры. У пользователя есть возможность приобрести готовые модули или вырезать фрезером каналы самостоятельно. Это же можно провернуть и с деревом.
Пенополистирольная подложка	Этот вариант подложки крайне эффективный, так как пенополистирол является хорошим теплоизолятором. Он плотный, но этого недостаточно для монтажа на лаги, поэтому снизу настилаются фанера или доски. Поверхность материала разбита на ячейки, в которые трубы просто вставляются. При необходимости разворота трассы, делаются дополнительные вырезы канцелярским ножом.
ПВХ основа	Очень удобны в использовании ПВХ маты. Они имеют множество выступов, между которыми в любом удобном порядке прокладываются трубы. Система эта очень прочная, так что напольные покрытия укладываются прямо сверху. Поверх нее можно сделать тонкий слой наливного пола.
ОСП панели	В отличие от фанеры, ОСП не боится влаги, поэтому применение этого материала именно с водяными полами более оправдано. Принцип устройства конструкции ничем не отличается. Материал нужно брать такой толщины, чтобы утопленные в них трубы не касались напольного покрытия. Это позволит увеличить их срок службы. Сюда же можно отнести и ДСП – принцип тот же самый, но материал также чувствителен к воздействию воды, как и фанера.
Деревянное реечное основание	Формировать каналы можно и из дерева. Используются для этого целые доски или небольшие рейки, как показано на фотографии. Такое решение не будет стоить больших денег, оно надежно и быстро монтируется. Поверх потребуется установить прочные листовые материалы.
Гипсоволокно	Нарезать каналы можно и из гипсоволокна. Этот материал достаточно прочный, чтобы нести нагрузки от хождения, легко обрабатывается и не боится воды. Сверху можно сделать и настил, и стяжку.
Экструдированный пенополистирол	Модульные системы из пенополистирола являются прекрасным основанием. На них можно сделать стяжку, или уложить прямо сверху ламинат. Материал очень жесткий, поэтому без просадок будет справляться с нагрузками.

Металлическая рулонная фольга для лучшей передачи тепла

Пароизоляция и тепловая развязка

Поверх полистирола или минеральной ваты происходит установка пароизоляционного материала. В его качестве никогда не используют обычную пленку, поскольку формируется конденсат, который делает утеплитель влажным. Хорошие специалисты советуют сделать пароизоляцию из специальных пленок.

Сверху пароизоляционного слоя размещается фанера и теплоотражающий элемент. Фанера является основой, на которой закрепляют рейки. Также она усиливает основание для ламината и этим не позволяет ему прогибаться под весом людей, живущих в доме.

Подложка, отражающая тепло, очень востребована для электрических теплых полов. Также она не является лишней для водных систем. Она не только отражает тепло вверх, но и не позволяет расположенным ниже материалам нагреваться. Одними из этих материалов являются балки перекрытия. Эта теплоотражающая подложка представлена фольгой или фольгированным пенофолом.

Пароизоляция и тепловая развязка

В случае монтажа электрических нагревательных элементов к отражающему экрану предъявляются повышенные требования. Так, он не должен пропускать электрический ток. Поэтому его производят из материала, который не способен проводить ток, а также ламинируют пленкой, что выполняет роль дополнительной изоляции. По толщине подложка отражающего экрана не превышает 5 миллиметров. Если эта величина больше, то материал хорошо амортизирует, что является плохим явлением для покрытия.

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

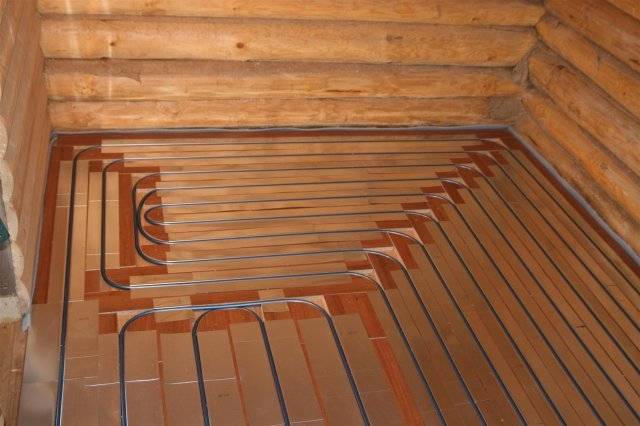

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;

проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
швы проклеиваются скотчем;
между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
укладывается контур;
трубы контура подсоединяются к коллектору;
проверяется герметичность системы;
поверх труб настилается OSB, фанера или ДСП;
укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

к лагам на первом этаже прибиваются черепные бруски;
настилается черновой пол;
проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;

поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
на подготовленную поверхность укладываются пенополистирольные плиты;
между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.

3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Как правильно подготовить основание

Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.

Устройство настила в деревянном основании для теплого пола

Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.

Монтаж электрического отопления

Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.

Пошаговый монтаж электрического теплого пола

Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?

Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.
Особенности укладки электрического обогрева на деревянный пол
Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.

Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.

https://www.youtube.com/watch?v=Udyrd2rJVUw Плюсы и минусы электрического теплого пола

Инфракрасное отопление

Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.

Подключение инфракрасного теплого пола

С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.

Несомненные преимущества:

Преимущества инфракрасной пленки

Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.

Характеристики покрытия

Перед укладкой греющего пола под ламинат своими руками, необходимо разобраться, как правильно подобрать покрытие для комбинирования с нагревательной системой и каким образом производить монтаж.

Ламели под нагревательные поверхности должны обладать следующими характеристиками:

Высокая степень теплопроводности, чтобы пол не перегревался. Более толстый материал будет хуже проводить тепло. Поэтому ламинированное покрытие толщиной более 8-10 мм лучше использовать для пола без подогрева, поскольку ламели повышенной толщины являются хорошим теплоизолятором.
Высокотемпературная устойчивость. Этому требованию отвечают почти все виды современного ламинированного покрытия.
Минимальные параметры испарения формальдегида (вредного для здоровья вещества, содержащегося в материале) при нагреве покрытия.

Ламинированное покрытие относится к классу так называемых «плавающих» поверхностей. Это означает, что ламели не имеют жесткой связи·с основанием. Друг с другом они сочленяются при помощи так называемых замковых соединений. Существует несколько типов замков, но для теплых полов лучше отдать предпочтение защелке «клик».

Вероятность возникновения щелей будет сведена, таким образом, к минимуму. Впрочем, на вопрос, можно ли делать теплые полы под ламинат с другими типами замков, можно ответить утвердительно

Важно соблюдать температурный режим, чтобы избежать излишнего расширения и коробления ламелей

Замок типа «клик»

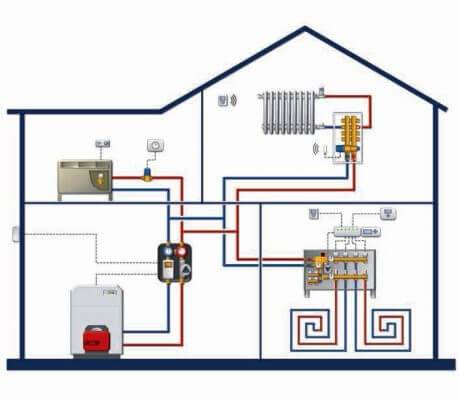

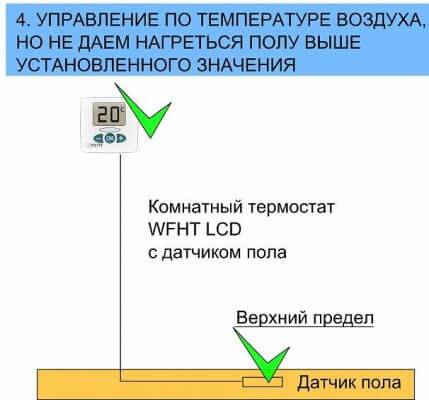

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Теплый пол под ламинат на деревянный пол: какая система лучше + инструкция по монтажу

Устройство ИК плёнки

Строение

Этапы установки конструкции водяной теплый пол под ламинат

Устройство ИК плёнки

Как правильно обогревать деревянные полы

Пленочные системы

Как самостоятельно сделать электрический теплый пол
