Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Можно ли класть линолеум на теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Техника безопасности

Это немаловажная часть. Нам уже известно, как правильно уложить теплый пол, остается рассмотреть главный вопрос – безопасность. Если пренебрежительно отнестись к ее требованиям, то в дальнейшем можно сильно сожалеть об этом не только вам, но и родственникам.

Как следует из статистических данных, большинство проблем можно было предотвратить элементарными действиями. Итак, требования безопасности, которые необходимо соблюдать:

• терморегулятор устанавливается только тогда, как вы убеждены, что электричество отключено;
• категорически запрещается включение отопительной системы без предварительной проверки надежности изолирования;
• на терморегуляторе не рекомендуется устанавливать режим, превышающий тридцать градусов тепла;
• нагревательные полоски внахлест не укладываются. Так можно создать предпосылку к перегреву, от которого вся система может выйти из строя.

Если вы решили самостоятельно уложить инфракрасную пленку под линолеум, воспользуйтесь полезными рекомендациями по выбору напольного покрытия и правилам монтажа отопительной системы. Действуя в соответствии с инструкциями, можно своими руками создать дополнительную систему обогрева, чтобы в зимний период чувствовать себя комфортно.

https://youtube.com/watch?v=DblishKHMyc

Самая худшая подложка под ламинат – рулонная из экструдированного полистирола

Написав такой заголовок, чувствую себя неловко, описывая некачественную подложку. Ведь у продавцов не бывает плохого товара и придется оспаривать с многочисленными комментаторами.

Однако она достаточно регулярно мне встречается при настиле и хотелось бы уберечь читателей от такой покупки. Объясню свою позицию. У каждой изоляции есть достоинства и недостатки, у данного товара плюсов нет никаких, разве, только, относительно низкой цены.

Рулонная шумоизоляция на пол под ламинат из экструдированного пенополистирола – самая неудобная подкладка, попадавшаяся мне в работе. Сложность настила заключается в постоянном свертывании рулона и ломкости материала.

При раскатывании полотна отрезанный конец загибается. Приходится прижимать подручными предметами. Скручиваемость настолько высокая, что сдвигается молоток на деревянной ручке. Хрупкость пенополистирола гарантирует сломанные края, которые, правда, можно склеить скотчем. Но смотреться это будет по колхозному.

К отрицательным качествам этого продукта химической промышленности относится толщина – она составляет только 2 мм. Слышал отзывы, что XPS-изоляция лучше вспененной, дольше держит стабильную толщину. Глубоко в этом сомневаюсь. По своей деятельности бывал на демонтажах напольного покрытия с уложенной подложкой из пенополистирола. Она становилась тонкая, как лист бумаги. Но попадалась и в хорошем состоянии. По всей видимости, пригодность старой подкладки зависит от интенсивности хождения и количества мебели в помещении, ровности пола.

Однажды, укладывая такую изоляцию в парикмахерской, спросил: «Почему приобрели подложку из экструдированного полистирола?». На что последовал ответ такого содержания: «У этой подкладки в наличии сертификаты пожарной безопасности».

Вероятно, здесь неверная трактовка фактов. Так как любая подложка имеет сертификат о пожарном соответствии нормам. Заключение довольно расплывчатое, согласитесь!? Амортизация XPS по классу горючести — Г4 и дымообразованию — Д3 одинакова с пенополиэтиленовой подстилкой.

Рекомендации по укладке линолеума

Линолеум не ламинат. Его непосредственно на пленку не уложишь. Нужно ровное, твердое основание. Для этого на пленку нужно положить настил из фанеры, OSB, ДВП или плоского шифера. Крепить к основанию пола через пленку нельзя — высокая вероятность попасть на полосы под напряжением. На них настилается линолеум. Технология простая:

• рулон линолеума для теплого пола заносится в помещение и раскатывается. Режется по длине и ширине с запасом в 10 см (у него необычное свойство — в холоде увеличиваться в размерах);
• в раскатанном виде оставляется на 2-3 дня — должен выровняться. Ускорить процесс можно с помощью включенного «теплого пола»;
• напольное покрытие укладывается для дальнейшей эксплуатации. Специалисты рекомендуют крепить его к настилу клеем или двухсторонним скотчем. По мнению редакции сайта StroyGuru клей надежнее — напольное покрытие прилегает к настилу плотнее и не греется так сильно. Для войлочной основы подойдет «Гумилакс», для материала без подложки — «Бустилат»;

Обрезка линолеума около стен.

• при укладке двух полос шов снизу проклеивается скотчем, чтобы было плотное прилегание, а затем все берется на клей. Клей намазывают и на настил, и на покрытие;
• по периметру линолеум крепится плинтусами.

Устройство и принцип работы

Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.

Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

Устройство теплого пленочного пола

Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.

Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.

Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра

Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.

Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.

Инфракрасный пол под линолеум — оптимальное решение

В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.

Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.

Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.

Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.

Плюсы ИК системы обогрева

К преимуществам данного нагрева можно отнести:

• тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
• в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
• технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
• возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
• небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
• простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
• длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
• возможность самостоятельного монтирования, без привлечения специалистов;
• минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
• экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.

Минусы ИК полов

Их относительно немного:

• после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
• необходимость установки терморегуляторов в каждом помещении;
• если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
• укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
• если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
• высокая цена стержневых систем.

Подключение терморегулятора

Безошибочно установить терморегулятор для пленочного пола под линолеум поможет подробная инструкция от производителя. Датчик, который фиксирует температуру нагрева, следует разместить на черной полосе шины и закрепить его битумной лентой. Недопустимо располагать его над поверхностью пола, в этом случае он будет фиксировать температуру помещения.

Для того, чтобы детали датчика и провод не выступали, допустимо проделать специальные канавки с помощью монтажного ножа. В эти углубления спрячутся элементы датчика, а зафиксировать их положение можно изолентой.

После этого терморегулятор устанавливают в стену, предварительно сняв монтажную панель. Нельзя допускать неплотного прилегания к стене.

К терморегулятору подсоединяется кабель инфракрасного пола. Если мощность конструкции составит 2 кВт, то необходима установка дополнительного автомата.

Терморегулятор для подключения

Особенности использования и пожарная безопасность

Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:

1. Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
2. Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
3. Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.

Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?

Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности

Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни

Нужно соблюдать такие правила:

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:

• температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
• нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
• нагревательному кабелю нельзя напрямую контактировать с деревом.

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

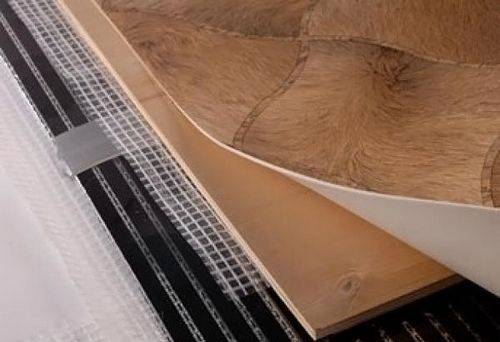

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Какой пленочный пол выбрать под линолеум

На рынке есть разные варианты нагревательных систем пленочного типа. Их установка – работа, которую может сделать каждый человек. Для самостоятельной укладки варианты с большими нагревательными элементами не подойдут – они предназначены для крупных коммерческих или производственных помещений.

Время, нужное для проведения всех работ по монтажу пленочного пола домашним мастером – минимально. Уже через 2-3 дня можно будет им пользоваться. Все инфракрасные пленочные полы продаются в виде рулонах определенной длины.

Выбирать лучше инфракрасные маты, у которых нагревательный элемент имеет небольшую ширину. Их еще называют полосатыми. Для небольших пространств жилых комнат они подходят лучше всего. Узкие полосы дают возможность обрезать пленку точно по границе комнаты.

Электроэнергию на карбоновые элементы подают два контакта в виде шин, находящихся по краям полосы. Контакт может быть серебряный и медный. Шина из серебра лучше и надежнее, но значительно дороже, поэтому большинство людей покупают медные.

Контактная полоса при укладке может находиться сверху или снизу при укладке. Этот момент очень важен – обязательно посмотрите на маркировку – подобный нюанс обязательно отражается производителем.

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Какой ИК тёплый пол лучше под линолеум

Теперь о выборе инфракрасной плёнки. Всё начинается с измерений габаритов комнаты (кстати, если это ванная, или другое влажное помещение, лучше подумать об ином варианте тёплого пола). По 40 см от каждой стены нужно отступить и вычесть из оставшейся площади мебель, под которую плёнку стелить нельзя.

ИК-плёнка бывает рулонная и в готовых комплектах. В первом случае, можно приобрести ровно столько, сколько понадобится для комнаты. Но отдельно придётся приобретать все остальные составляющие системы.

Рулонный теплый пол

В комплект положили инструкцию, клеммы, специальный скотч, проводку для соединения с терморегулятором, гофру для прокладки кабеля. И если габариты в комнате совпали с размерами плёнки в комплекте, то его приобретение может упростить жизнь, и ускорить процесс.

Иногда выбор останавливают на стержневом варианте. Здесь в токопроводящих шинах встроены гибкие стержни. Термопара – это полимер, излучающий инфракрасные волны. Особенность данного типа – к нему не требуется подключать термостат, поскольку стержни саморегулирующиеся.

Однако стоит такой вариант дороже, чем плёнка.

Баня – помещение, которое регулярно не отапливается, поэтому зимой она может часто промерзать. А в сильные холода протопить баню будет сложно. Теплые полы в данном случае – отличное решение. Как сделать теплый пол в бане – рассмотрим монтаж водяного и электрического вариантов.

О том, как рассчитать количество необходимых материалов и финансовые затраты на монтаж теплого водяного пола, разберем тут.

Для максимальной эффективности теплых полов требуется учитывать толщину стяжки. По этой ссылке https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/styazhka-dlya-vodyanogo-teplogo-pola.html поэтапно рассмотрено изготовление смеси для стяжки и порядок ее укладки.

Проверка работы теплого пола

Теперь можно выполнить тестирование системы инфракрасного пола. Для этого включают подачу электроэнергии и ждут, когда начнется нагрев. Для проверки следует сравнить интенсивность прогрева каждой отдельной полосы, степень нагрева должна быть одинаковой.

Все места изоляции проверяют отверткой-индикатором, чтобы убедиться в отсутствии напряжения на этих узлах. Если в результате тестирования выявлены проблемы, их нужно устранить: исправить огрехи монтажа, улучшить изоляцию и т.п.

Когда система продемонстрирует достаточно высокое качество функционирования, ее отключают от электропитания. Затем сверху укладывают слой пароизоляционной полиэтиленовой пленки. Действовать следует аккуратно, чтобы не повредить термопленку и не сдвинуть ее.

Слой пароизоляции также соединяют и фиксируют скотчем.

Необходимые материалы

Укладка пленочного теплого пола своими руками возможна с применением следующих материалов:

• инфракрасная пленка, количество которой рассчитывается в соответствии с площадью помещения;
• контактные зажимы;

• специальный изоляционный материал для термопленки;

• терморегулятор в количестве, которое соответствует числу помещений, где происходит укладка теплого пола своими руками;
• температурные датчики (их берут из расчета 1 штука на 1 терморегулятор);
• кабель для электропроводки;
• теплоотражающая подложка под теплый пол. Чаще всего применяется пенотерм, изолон, инфрафлекс;
• полиэтиленовая пленка;
• строительный степлер со скобами;
• клейкая лента. Необходимо использовать как одностороннюю, так и двустороннюю;
• ДВП или другие материалы с аналогичными свойствами.

Как все работает

Саму технологию греющего пола едва ли можно считать новой. Долгое время применялись водяные и электрические системы теплого пола. В первом варианте для нагрева использовался электрокабель, установленном под полом, во втором – движущийся под отделочным покрытием теплоноситель (обычно вода).

Конструкция инфракрасного пленочного пола

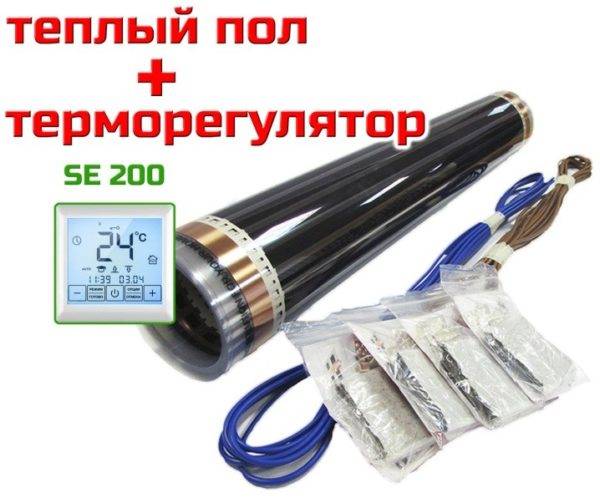

Стандартный комплект плёночного пола

Оба варианта имеют свои недостатки и трудности в установке, чего нельзя сказать о современном пленочном поле. Он отличается тем, что обогревает помещение посредством инфракрасных лучей, благодаря чему предметы нагреваются и распространяют тепло в воздухе.

Схема работы инфракрасного теплого пола

Инфракрасный пленочный пол

Работает система следующим образом: по медным кабелям с серебряным напылением (оно предотвращает подгорание) подается напряжение, а упомянутая паста преобразует его в ИК излучение. Характерно, что подключение такой конструкции осуществляется исключительно через терморегулятор.

Цены на инфракрасный теплый пол Heat Plus

инфракрасный теплый пол heat plus

Таблица. Характеристики ИК теплого пола.

Характеристики теплого пленочного пола	Значение
Мощность	от 0 до 220 Вт/кв.м
Ширина покрытия	500 мм (110 Вт./м.п.); 600мм (134Вт/м.п.); 800 мм (180 Вт./м.п.) и 1000 мм (220 Вт/м.п.),500мм (200Вт/м.п.)-для ИК-сауны
Максимальная температура на поверхности плёнки	60°С
КПД	на 10-15% выше КПД нагревателей металлической группы

Сравнительная таблица характеристик разных систем теплого пола

Работы по укладке

Выполняется укладка теплого пола под линолеум по следующей технологии:

• Заранее необходимо выбрать место под установку термостата и нагревательной фольги.
• Поверхность очищается от всевозможных загрязнений. Затем, если в этом есть необходимость, основа выравнивается.
• Далее на пол укладывается теплоотражающий материал и фиксируется к поверхности при помощи двухстороннего скотча. Вся поверхность должна быть закрыта без образования щелей, но укладывать материал внахлест нельзя. Полосы материала скрепляются между собой скотчем.
• Термопленка разрезается на листы необходимого размера по специальным линиям разреза. Размеры могут быть 20 см — 8 м. Для экономии на материале листы лучше располагать так, чтобы они были большей длины.
• Затем пленочный теплый пол под линолеум укладывается медной стороной на теплоотражающую подложку. Полосы необходимо располагать максимально близко друг к другу, это обеспечит равномерный прогрев поверхности. Но листы термопленки не должны располагаться друг на друге или пересекаться.

Подготовка напольного покрытия, расчет материалов и комплектующих

Для монтажа теплого пленочного пола потребуются следующие материалы и инструменты. Кроме самого линолеума, нужны будут инфракрасная пленка, электрические контакты для нее, медный провод, терморегулятор с датчиком температуры, широкая пленка из полиэтилена толщиной 2 мм, широкий прочный скотч, теплоотражающая подложка, тонкая фанера.

Из оборудования: острый нож или большие ножницы, плоскогубцы, строительный степлер, крестовая отвертка. Возможно, могут потребоваться и некоторые иные комплектующие и оборудование.

Замерьте комнату в длину и ширину. Посчитайте, сколько раз в ширину укладывается рулон инфракрасной пленки. Умножьте длину комнаты на количество полос. Теперь стоит учесть каждый напольный элемент, его площадь и конфигурацию.

Под шкафами, диванами и другими массивными и постоянно находящимися на одном месте предметами нагревательные устройства не размещаются. Это вредно для мебели и бесполезно в смысле нагрева помещений. Лучше всего составить схему на листе бумаги. На всякий случай увеличьте нужную длину примерно на 5-10%.

Также надо учитывать место, где будет находиться терморегулятор. Его размещают рядом с розеткой. Учтите, что инфракрасный пол потребляет около 200 Вт на 1 м2. Это значит, что комнате площадью 16 м2 может потребоваться до 3,2 кВт. Если потребление больше 3 кВт, обязательно следует протянуть отдельную силовую линию.

Монтаж теплого пола Caleo под ламинат и линолеум

Но, даже если потребление меньше, необходимо проверить проводку. Желательно заменить тонкий алюминиевый провод на качественный медный. Возможно, потребуется смена всей проводки в квартире и потребуется добиться согласия на повышение потребляемой мощности от электросетей.

Лучше всего подключение пленочного теплого пола делать с установкой отдельных предохранителей на щитке. Это делается до того, как начнется работа с полом. Если энергосети откажут увеличить мощность, то придется отказаться от пленочного инфракрасного пола.

Точно так же рассчитывается потребность в подстилающей фанере, подложке и пленке. Но рассчитывайте на то, что пленку надо укладывать с перехлестом – это увеличит количество на 10-15%. Элементы укладывают на всем пространстве комнаты.

Какой ИК тёплый пол лучше под линолеум

Теперь о выборе инфракрасной плёнки. Всё начинается с измерений габаритов комнаты (кстати, если это ванная, или другое влажное помещение, лучше подумать об ином варианте тёплого пола). По 40 см от каждой стены нужно отступить и вычесть из оставшейся площади мебель, под которую плёнку стелить нельзя.

ИК-плёнка бывает рулонная и в готовых комплектах. В первом случае, можно приобрести ровно столько, сколько понадобится для комнаты. Но отдельно придётся приобретать все остальные составляющие системы.

Рулонный теплый пол

В комплект положили инструкцию, клеммы, специальный скотч, проводку для соединения с терморегулятором, гофру для прокладки кабеля. И если габариты в комнате совпали с размерами плёнки в комплекте, то его приобретение может упростить жизнь, и ускорить процесс.

Иногда выбор останавливают на стержневом варианте. Здесь в токопроводящих шинах встроены гибкие стержни. Термопара – это полимер, излучающий инфракрасные волны. Особенность данного типа – к нему не требуется подключать термостат, поскольку стержни саморегулирующиеся.

Однако стоит такой вариант дороже, чем плёнка.
