Труборез для стальных труб: обзор видов, лучшие модели, инструкции по применению

Виды

Разновидности труборезов для медных труб в соответствии с их конструкцией:

Резцовый. С его помощью можно получить идеальные срезы. В его конструкции имеется стальная обойма, предназначенная для труб с диаметром до 100 мм. Имеется возможность осуществлять регулировку дисков-резцов в обойме (см. Дисковый затвор).

Резцовый

Ручной с роликами. Он чаще всего применяется в таких ситуациях, когда необходимо разрезать трубы из стали. Режущие ролики могут быть установлены в единственном экземпляре или их вовсе может быть три. В зависимости от диаметра трубы, которую нужно разрезать, выбирается количество роликов. На срезе часто остаются заусенцы, которые нужно будет удалять зенковкой.

Труборез ручной Virax

Цепной. Он предназначается для труб, созданных из довольно хрупких материалов, к которым относится чугун или керамика. Также он может работать только с изделиями малого диаметра. Сам процесс резки труб предполагает непосредственное использование цепи, на которой имеются режущие ролики. Этой цепью полностью обхватывается труба, после чего роликами реализуется процесс разрезания.

Труборез цепной для чугунных и керамических труб

Роторный. Он по-другому называется поворотным, поскольку принцип его действия связан с вращением инструмента.

Поворотный труборез Reed (роторные труборезы)

Поскольку медь является достаточно мягким материалом, жесткое и неправильное воздействие на него может повлечь за собой существенные деформации. Труборезы же предполагают мягкое и оптимальное влияние на изделие.

Также все труборезы классифицируются в соответствии с принципом действия. Можно выделить следующие наиболее популярные варианты:

ручные, требующие от человека, выполняющего разрезание трубы, определенных физических усилий и воздействий;
электрические, работающие от розетки, причем для их использования не нужно прикладывать много сил;
гидравлические, для работы, которых обеспечивается особое давление в специальном цилиндре оборудования;
пневматические.

Ручные труборезы

Данные разновидности являются наиболее популярными и часто применяемыми, поскольку обладают доступной стоимостью, однако для их использования необходимо обладать определенными навыками и способностями, чтобы добиться идеального результата работы.

Труборез ручной роликовый ТР-2

Ручное оборудование работает от аккумуляторов, но подходит оно для труб стандартного или небольшого диаметра. В случае необходимости работы с элементами существенного размера или в ситуации, когда необходимо выполнять работу в промышленных масштабах, лучше всего воспользоваться другими разновидностями инструмента.

Используется в быту чаще всего. Для его применения необходимо прикладывать довольно существенные физические усилия. Оборудование отличается простотой и доступной ценой, а также для работы не нужно обладать специальными навыками или опытом.

Все ручные труборезы классифицируются в зависимости от своего размера, а также от производителя. Можно выделить достаточно много производителей данного оборудования, каждый из которых обеспечивает создание уникальных изделий.

Электрический

Его стоимость считается достаточно высокой, однако его производительность также находится на высоком уровне. Для работы не нужно прилагать особых усилий, поскольку нужно поднести оборудование к нужному участку трубы и включить его. Как правило, такие труборезы имеются у людей, чья работа связана с необходимостью часть производить разрезание медных труб.

Пневматический

Он обладает схожими характеристиками с электрическими изделиями, однако, отличием выступает наличие иного привода.

Гидравлический

Оснащен гидравлическим приводом, причем чаще всего используется в ситуациях, когда необходимо создать идеальный срез на элементах, созданных из очень прочных материалов, таких как сталь или бетон. Он является дорогостоящим, поэтому в быту встречается редко, поскольку является необходимым оборудованием в различных специализированных компаниях.

Фото труборез гидравлический

Труборез своими руками

Рассмотрим, как сделать труборез для стальных и других типов труб своими руками. Самодельные приспособления для резки труб — не редкость. Умельцы изготавливают труборезы из подручных материалов, без толку валяющихся годами в гаражах. А многие приспосабливают для этой цели болгарку (труборез из болгарки своими руками), получая в итоге своего рода отрезной станок.

Высший пилотаж – изготовление плазменного трубореза. В качестве основы такой конструкции служат маховики от грузовиков, шестерни от бендикса и плазменные резаки. Но для изготовления этого монстра нужны металлообрабатывающие станки, так что в гараже его соорудить трудно.

Самодельный отрезной станок

Но есть и простейшие модели самопальных труборезов, на изготовление которых идут материалы, в избытке имеющиеся в домашней мастерской запасливого хозяина.

Изготовленный своими руками труборез вполне сносно служит для заготовки отрезков труб в небольших объемах.

Классификация инструмента

Как выбрать труборез для стальных труб, чтобы он служил исправно долгие годы? Для начала нужно изучить, какие инструменты предлагает рынок, чем отличаются модели, а затем решить, какой вариант будет самым приемлемым для «фронта» работ в вашем «гнездышке».

Итак, труборезы делятся на такие виды.

По механизму действия:
- ручные;
- электрические;
- с гидравлическим приводом;
- с пневматическим приводом.
В соответствии с толщиной стенок труб, которые придется резать:
- для тонкостенных конструкций, к которым, кроме нержавеющей стали, можно отнести металлопластиковые, медные и латунные изделия;
- для толстостенных труб (стальных и чугунных, имеющих диаметр от 12 дюймов) – труборезы, оснащенные специальными защелками в виде хомутов.
По конструкции изделия:
- роликовые (выпускают модели с 1 либо 3 роликами);
- роторные;
- с храповым механизмом;
- резцовые;
- цепные;
- телескопические.

Знакомьтесь: некоторые виды труборезов

Классификация инструмента

Как ранее было отмечено, труборез для медных труб или из стали может классифицироваться по количеству различных признаков. Познакомимся с основными:

По механизму действия различают ручные, электрические, гидравлические и пневматические модели. Ручной вариант исполнения можно просто и быстро изготовить, но при покупке уже готового трубореза не нужно много средств – поэтому иногда проще купить, чем сделать самостоятельно. Электрический используется в последнее время достаточно часто, позволяет налаживать мелкосерийное производство. Стоимость промышленного варианта исполнения очень большая, но можно самостоятельно сделать труборез из болгарки. Гидравлические и пневматические используются для резки с очень большим усилием, чаще всего встречаются в машиностроительной и прочей тяжелой промышленности. Отметим, что сделать труборез с гидравликой для стальных труб достаточно сложно и дорого.
Классификация проводится также по толщине стенки стальной трубы. Условно прокат делят на тонкостенные и толстостенные конструкции. Самодельный труборез можно сделать для обоих. Однако для резки труб большого диаметра и с толстыми стенками требуется прилагать достаточно большое усилие. Поэтому в данном случае следует рассматривать возможность приобретения или изготовления электрических моделей.

Также отличительным качеством рассматриваемого инструмента считается разновидность основного механизма, через который передается усилие. Примером являются цепные, роликовые, ротовые или поворотные механизмы.

Чем резать полипропиленовые трубы не стоит

Чтобы края у прямолинейных трубных изделий получались ровными, резку не рекомендуется выполнять:

ножовкой по дереву или металлу;
электрическим лобзиком даже на тихом ходу;
электродрелью с дисковой насадкой со стороны внутренней поверхности трубы.

Если воспользоваться такими приборами, края получатся рваными. Их придется тщательно зачищать и выравнивать перед пайкой, чтобы создать надежное соединение.

Отрезание ножовкой

Болгарка также не подходит для резки полипропилена. Причина этому высокая скорость вращения дискового элемента. Из-за этого материал нагревается и начинает плавиться.

Нельзя также использовать режущие приспособления для металлопроката. Они будут рвать полипропилен, так как их ножи не предназначены для работы с полимерными материалами.

Чем резать медные, оцинкованные и нержавеющие трубы

Трубы из металлов лучше всего резать роликовым резаком. Срез получается ровный и с небольшой фаской. Я больше всего работаю с медными трубами. Ими обвязываю котлы отопления.

Для резки медных труб использую роликовый труборез Зубр Профессионал Эксперт. Режет он довольно точно, при этом недорого стоит. Цена около 2 500 рублей. К нему продаются запасные лезвия.

Знакомый купил труборез за 8 тысяч рублей, а запасных лезвий к нему нет. И теперь ему придётся покупать новый труборез. Я против такого подхода.

Нужно покупать те инструменты, к которым продаются расходники. А лезвие — это расходник. Как аккуратно не работай, лезвие рано или поздно затупится и его нужно будет менять. Я остановился на труборезе Зубр и пока ещё ни разу об этом не пожалел.

Кроме основного роликового трубореза я пользуюсь маленьким труборезом Крафтул. Он нужен, когда необходимо отрезать трубу в каком-то тесном месте. Такое бывает довольно редко, но всё же бывает.

Поэтому такой труборез у меня есть, но пользуюсь я им максимум 10 раз в год.

Принципы выбора

При выборе трубореза для пластиковых труб нужно обратить внимание на несколько факторов:

тип привода (механический или электрический);
максимальный диаметр разрезаемых трубок;
популярность производителя;
материал корпуса и лезвия;
вид трубореза по принципу действия.

Преимущества и недостатки

Положительные стороны механических моделей:

простое устройство;
низкая цена;
надежность, долговечность, компактность;
мобильность — инструмент можно использовать в любом месте, поскольку не требуется подключение к электросети.

Подобный инструмент имеет низкую производительность.

Преимущества ножниц для пластика с электрическим приводов:

высокая производительность;
для работы не нужно применять физическое усилие;
получение ровного реза.

Электрические труборезы нельзя использовать без подключения к электросети.

Труборезы разных типов (Фото: Instagram / voll_2020)

Чем резать полипропиленовые трубы не стоит

Чтобы края у прямолинейных трубных изделий получались ровными, резку не рекомендуется выполнять:

ножовкой по дереву или металлу;
электрическим лобзиком даже на тихом ходу;
электродрелью с дисковой насадкой со стороны внутренней поверхности трубы.

Отрезание ножовкой

Общие сведения об инструменте

Это устройства для выполнения ручных операций резки, поэтому их часто применяют именно в бытовой сфере. Для профессионального использования предназначены версии с аналогичным принципом работы, но имеющие более широкие функциональные возможности – их крепят к станине и в поточном режиме осуществляют раскрой. Принципиальным отличием ножниц для резки пластиковых труб, фото стандартной модели которых представлено выше, является прочная конструкционная база. Как правило, для рабочих органов используются нержавеющие и хромованадиевые сплавы, обеспечивающие качественный рез. Существуют и модели с роликовыми функциональными органами, благодаря которым можно получить еще более качественный результат. Кромки труб после обработки таким инструментом получаются ровными и полностью пригодными для соединения.

Конструкция устройства

Если принять во внимание какими конструктивными особенностями обладает труборез для медных труб, то выделяют такие модели:

С направляющими и отрезными роликами;
Храповые;
Вращающиеся;
Телескопические;
Отрезная цепь;
Монтируемые резцы.

Рассматривая модели заметим, что труборез для стальных труб резцового типа выглядит как стальная обойма и рассчитан на трубку менее 10 сантиметров в диаметре. Внутри обоймы мастер закрепляет режущие диски, с регулируемым положением резца. Один резец при этом крепиться к подвижной части обоймы и перемещается механически путем смещения штока в корпусе – для этого используется классическая рукоятка.

В металургии применяются гидравлические труборезы

Роликовый вариант используют для нарезки трубы стальной, так как внутри присутствует направляющая, которая корректирует движение материала и режущие ролики, которые отрезают в заданном месте. При этом получается так, что чем больше внутри стоит колесиков, тем больший диаметр трубки обработает такой самодельный труборез для стальных труб. Классический вариант по оптимальной цене ориентирован на резку материала диаметров от 10 до 120 миллиметров. Но при работе с подобным инструментом учитывайте, что после обработки остаются заусеницы и сколы, который потом удаляются зеновкой.

Если под резку лежит гофрированная труба из нержавейки диаметром не менее 70 миллиметров, то здесь потребуется цепной или хомутовый труборез – они под такие задачи подходят лучше других. Сверху на них установлена небольшая рукоятка, которой удобно управлять в процессе резки. Если же подбирается инструмент для домашнего использования, то выкрутиться из такой ситуации поможет ручной труборез для медных труб – универсальное устройство, которое легко справиться и со стальными трубами маленького диаметра и с пластиковыми большого.

Последний вариант, цепной, используют для резки таких материалов:

Чугун;
Сталь;
Бетон и асбест.

В этом случае процесс резки осуществляется за счет сжимаемой в месте разреза цепи, которая через каждый сантиметр оснащена роликовыми резцами. Цепь сжимается и ролики вращаясь перерезают материал так, как того желает человек.

Гидравлический и пневматический инструмент

Гидравлические труборезы оснащены поршнем, штоком и гидронасосом. Их принцип работы основан на жидкостном давлении. В процессе эксплуатации насос давит на поршень, приводя в действие труборез. При ослабевании давления воды происходит возвращение резцов в исходное состояние. Такие инструменты не требуют подключения к электросети, но их мощность значительно ниже, чем у электрических аналогов.

Пневматические аппараты используются для работы с изделиями, сечение которых достигает 13 дм. Такие приспособления оснащаются резцами разного типа, что позволяет применять их и для пластиковых, и для металлических конструкций.

Пневматические труборезы имеют значительные габариты, а их вес может достигать 60 кг. В комплекте с ними, как правило, продают специальные тележки, на которых они транспортируются.

Как сделать труборез для нержавеющих труб своими руками

Самодельные приспособления для нарезки труб редкостью не назовёшь. Для их изготовления умельцы используют подручные материалы, зря занимающие место в гараже. А многие для этой цели приспосабливают болгарку, в итоге получая разновидность отрезного станка. Ниже будет рассмотрен пример создания простейшего трубореза для работы со стальными нержавеющими трубами.

Станок для резки металлических труб можно соорудить из самых простых инструментов и деталей

Прежде всего, необходимо позаботится о том, чтобы под рукой был следующий инструмент:

молоток;
отвёртка;
напильники и надфили;
ножовка по металлу;
тисы;
гаечные ключи.

Кроме того, чтобы изготовить труборез для нержавеющих труб вам придётся запастись такими материалами;

квадратной катанкой 15×15 миллиметров;
стальными лентами 15×4 миллиметра;
пружиной;
ножовочными полотнами;
винтами М6;
болтом М8.

Также необходимо будет подготовить две металлические заклёпки диаметром 4 миллиметра.

Работа начинается с подготовки рабочего места и инструмента. К выполнению процесса изготовления приступайте, удобно разместив всё необходимое.

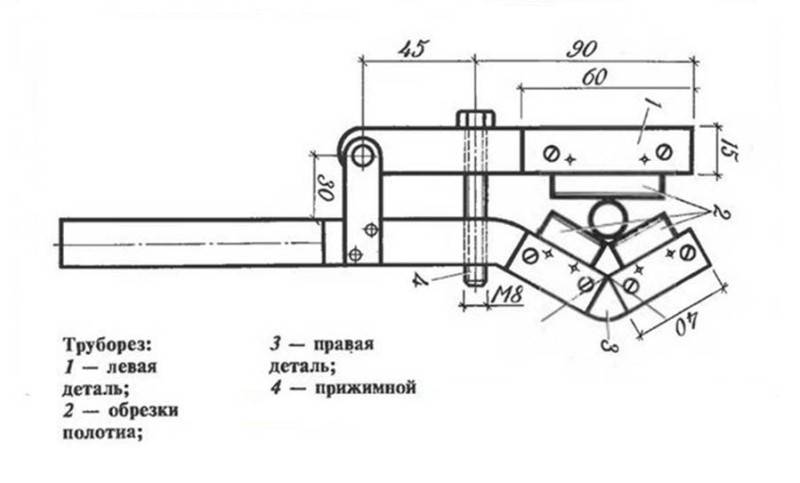

Изготовление своими руками левой части трубореза. Сначала отрежьте сегмент катанки длиной 135 миллиметров. Заправьте нижний конец заготовки радиусом, либо снимите фаски и с помощью напильника скруглите их. Следующая операция – высверливание отверстия диаметром 8,2…8,5 миллиметров под прижимной болт. До прямого конца заготовки отверстие должно находиться на расстоянии 90 миллиметров. Затем расположите на верхней части заготовки полотно, немного отступив от верхней кромки, после чего закрепите винтами и заклёпками служащую в качестве прижимной планки стальную ленту.

Вариантом самодельного трубореза может быть болгарка, закрепленная на станине

Просверлите со стороны торца с закруглением отверстие под ось. Если у вас нет подходящей под выполнение функции оси детали, изготовить её можно из прутка сечением 8 миллиметров.

Изготовление правой части. Данный этап потребует больше времени. Основе правой части, изготавливаемой из катанки, характерна сложная форма. Со стороны рабочего сектора формируются два участка в соответствии с двумя требованиями.

Их длина — 40 миллиметров.
Угол между участками – 90-120 градусов. А с горизонталью они должны формировать угол 30 градусов. В проекции картинка выглядит в виде крыши домика.

Хвостовик, оставшийся свободным, заправьте под рукоятку. Так же, как и на левой части, на отогнутые участки изготавливаемой детали прикрепите полотна. Разметьте в теле катанки левой части центр резьбового отверстия. В него будет ввинчиваться прижимной болт. Закрепите напротив отверстия в левой части, в которое будет вставляться ось, стальную полосу. Её длина выбирается в соответствии с условием, чтобы расстояние от ближайшей кромки рукояти до центра оси равнялось 30 миллиметрам.

Затем вам останется только собрать труборез для нержавеющих труб. Сначала в отверстие на левой части изделия вставляется прижимной болт и на него надевается пружина. После этого устанавливается на место ось. Сделав это, вкрутите в резьбовое отверстие, которое находится в правой части устройства, прижимной болт. Это – последняя операция.

Как видно, самостоятельно изготовить труборез для нержавеющих труб и изделий из других металлов не так уж и сложно. Главное – это внимательность и чёткое понимание того, как должен выглядеть конечный продукт.

Режем различные виды труб правильно

Если необходимо отрезать сталь, то используется, чаще всего, роликовый инструмент. Для самого простого представителя ход работы будет примерно следующий. Объект сначала размечается по всей длине. Если режете металл, то его нужно смочить, для этого можно взять масло или обычную воду. Теперь следует установить трубу в струбцину, которая имеется на труборезе. Открываем прижимной блок, вкладываем объект, прикладываем режущий ролик к нарисованной нами линии и хорошо завинчиваем фиксирующий механизм.

Когда перед вами металлопластик или вовсе полипропилен, то вполне подойдет гильотинный труборез. Для удачного среза наносим метку, где требуется выполнить разделение. Затем раздвигаем ручки инструмента, обхватываем полипропиленовую трубу и смыкаем их, чтобы лезвие дотронулось до метки

Теперь остается нажать на рукоятку так, чтобы нож гильотины четко прошел через весь диаметр, важно приложить достаточно силы, и процесс можно считать завершенным, только нужно подравнять профиль по внутреннему диаметру, ибо он немного сминается

Если диаметр большой, то такая работа требует чуть больше времени, потому что ролики в труборезе для таких размеров нужно будет передвигать по окружности, при этом они будут все глубже врезаться в материал. Чем терпеливее вы будете, тем больше прослужит у вас инструмент. Вначале следует совсем немного врезать ролики в трубу и углублять на каждом круге по чуть-чуть, если же врезать их сразу глубоко, или в ходе работы слишком быстро их углублять, ресурс инструмента будет существенно снижен, потому что износ роликов будет стремительный.

Инструкция по изготовлению ручного трубореза

Этот инструмент обеспечивает идеальный ровный срез. Значит в процессе работы в трубопровод не попадут загрязнения. Попробуем сделать труборез своими руками.

Монтаж и ремонт внутридомовых трубопроводных коммуникаций подразумевает использование инструмента, обеспечивающего идеальный ровный срез. Этот прибор убережет систему от попадания вовнутрь опилок в процессе работы, а значит, в трубопровод не попадут загрязнения. Предпочтительнее сделать универсальный труборез своими руками, нежели тратить деньги на его покупку. Самодельный агрегат докажет, что резка труб — это простое занятие!
