Общие принципы установки электрокотла

Электрический котел ЭВАН ЭПО-24

Котел ЭПО-24 — стационарный электрический прибор мощностью 24 кВт, предназначенный для отопления различных жилых и производственных помещений площадью до 240 м2. Электропитанием котлов ЭПО-24 служат трехфазные (380В, 50Гц) источники переменного тока с глухозаземленной нейтралью. Комплектуются одноступенчатыми или трехступенчатыми пультами управления.

Технические характеристики

Характеристика	ЭПО-24
Мощность, кВт	24
Рабочее напряжение, В, ±10%	380
Отапливаемая площадь (м2), при высоте потолка 2,7 м	240
Мощность ступеней, кВт	24/8
Габаритные размеры котла (мм) / резьба патрубков G	565x270x220 / G 1¼
Габаритные размеры одноступенчатого пульта (ШхВхГ), мм	205х250х175
Габаритные размеры трехступенчатого пульта (ШхВхГ), мм	380х265х180
Масса, кг : котла / пульта 1-ст. / пульта 3-ст.	15 / 4 / 6
Сечение жилы питающего кабеля, мм2	10
Рабочее давление в котле, не более	0,3 МПа
Испытательное давление котла	0,5 МПа
Давление опрессовки системы отопления с котлом после монтажа, не более	0,4 МПа
Диапазон регулировки температуры теплоносителя	30-85 °С
Температура срабатывания аварийного датчика с самовозвратом	92±3 °С
КПД котла ЭВАН ЭПО-24	93%
Гарантийный срок эксплуатации	18 месяцев

Преимущества котлов ЭВАН ЭПО-24

• Экономичность за счет низкой инвестиционной стоимости и рационального использования электроэнергии, которое достигается за счет применения в электрокотле автоматической системы регулировки температуры в помещении.
• Простота монтажа и обслуживания.
• Отсутствие дополнительных затрат — не требуется вложений в процессе эксплуатации.
• Компактность – не требуется отдельного помещения.
• Универсальность – может использоваться в качестве основного или резервного источника тепла.
• Экологичность — не снижает уровень кислорода в помещении, отсутствуют вредные выбросы продуктов сгорания.
• Надежность в снабжении энергоносителем — электроэнергия наименее зависима от наличия традиционных сырьевых источников энергии (нефть, мазут, газ, уголь и т.д.).
• Независимость от внешних факторов — температура в доме не зависит от работы ТЭЦ и коммунальных служб, нет сезонного падения давления газа в газопроводе, поддерживает заданную температуру в помещении независимо от погодных условий.

Структура и габаритный чертеж

1 — корпус, 2 — ТЭН, 3 — защитный кожух, 4 — аварийный термовыключатель с самовозвратом, 5 -датчик терморегулятора, 6 — входной патрубок, 7 — выходной патрубок, 8 — зажим М8 для нулевого защитного проводника РЕ9 — крышкаИнструкция по установке и монтажу

Перед монтажом котла проверьте правильность и качество монтажа системы отопления с естественной циркуляцией. Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).Если невозможно или нежелательно добиваться естественной циркуляции теплоносителя в системе отопления, необходимо использовать циркуляционный насос.Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительный клапан, рассчитанный на давление не более 0,4 МПа. Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, необходимо к этому отверстию выполнить слив в канализационную систему.На входе и выходе из котла устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и техническом  обслуживании прибора. Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, запрещается!

Давление опрессовки системы отопления с котлом после монтажа  – не более 0,4 МПа.

Котел должен быть смонтирован в вертикальном положении (защитный кожух – вверху). Пульт управления монтируется вертикально на высоте 1,4-1,7 м от пола на стенах и сооружениях в хорошо освещенных помещениях.

Схема подключения котла к системе отопления Заказать электрические котлы ЭПО-24

Устройство электродного электрокотла

Принцип работы электроидного электрокотла.

Еще более проста система подогрева воды с помощью электродов. Можно встретить такие названия, как электролизные, ионные, но все котлы этого типа работают по одному принципу: нагревательным элементом является не спираль, а сам теплоноситель. Это значит, что для получения необходимого для нагрева количества тепловой энергии необходимо иметь специально подготовленный состав теплоносителя.

Например, в воде нужно растворить углекислый натрий (соду, Na₂ CO₃ ). Нагрев теплоносителя происходит за счет колебания его молекул под действием переменного электрического тока, который, как известно, колеблется с частотой 50 Гц. То есть за время, равное 1 с, молекулы теплоносителя 50 раз изменяют на 180 градусов направление движения. Коэффициент полезного действия (КПД) такого котла очень высокий (до 98%), но мощность его не превышает 16 кВт.

Дальнейшее усложнение любого отопительного котла связано с обвязкой его различными датчиками и регуляторами, такими, как датчики температуры и регуляторы потребляемой мощности, а также защитными средствами.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Пошаговая инструкция установки электрокотла

Как правило, электрокотлы используются комплексно в сочетании с твердотопливными или газовыми. В первом случае твердотопливный котел выполняет нагрев дома до заданной температуры, а электрический ее поддержание на комфортном уровне. Во втором случае газовый и электрокотёл врезаются в систему отопления параллельно, а работают последовательно. В ночной период, при действии соответствующего сниженного тарифа, обогрев дома осуществляет электрический котёл, а днём газовый.

Правильное подключение электрокотла в систему отопления выполняется следующим образом:

• Согласно ранее разработанному плану в помещении отмечается место установки котла;
• Выполняется разметка на стене. Для этого электрокотёл со снятой передней панелью предварительно устанавливается на место монтажа, выравнивается при помощи водяного уровня. Места установки крепежей отмечается через технологические отверстия
• Котел навесной устанавливается на высоте не менее 1,5 м от уровня пола для более удобного обслуживания;
• Крепежные элементы выбираются в зависимости от материала стены. Как правило, это пластиковые дюбеля со стальными винтовыми крюками в качестве анкеров. Однако некоторые маломощные модели электрокотлов могут устанавливаться на гипсокартонные стены. В этом случае допускается применение дюбеля бабочка;
• Установка заземления. Один из ключевых этапов монтажа электрокотла. Некоторые модели не будут включаться без заземления, а у других загорается сигнальный индикатор. Для обустройства заземления необходимо вбить в землю несколько арматурных штырей и соединить их между собой металлической пластиной. Нулевой провод от электрокотла необходимо подсоединить к этим штырям.
• Подключение электропитания. Электрический котёл необходимо подключить через собственную линию электроснабжения, подсоединённую к отдельному вводному автомату;
• От автомата кабель прокладывается к устройству защитного отключения, который рекомендуется расположить непосредственно рядом с котлом.
• Подключение котла к системе отопления выполняется через входящий и исходящей патрубок. У некоторых моделей оба вывода расположены снизу устройства, у других подающий патрубок сверху, а обратка снизу.
• К трубе обратки (поступление остывшего теплоносителя в котел) крепится циркуляционный насос. Расположение ротора должно быть строго горизонтальным. Расположение на обратке предпочтительней, чем на подаче, так как высокая температура теплоносителя негативно влияет на рабочие элементы насоса и снижает его долговечность;

• Перед насосом устанавливается фильтр грубой очистки «грязевик». Монтируется так же горизонтально отстойником (ответвление с фильтрующей сеткой) вниз;

• К трубе обратки врезается ответвление для расширительного бачка. Он компенсирует температурное расширение теплоносителя, вмещая в себе определенный объем воды;
• Установка группы безопасности, состоящей из предохранительного (срывного) клапана, манометра и клапана для стравливания воздуха выполняется на трубе подачи. Через небольшое ответвление. Группа безопасности должна находиться в максимально высокой точке системы отопления для своевременного удаления воздуха.

Читайте так же:

Какой электрокотел выбрать – рекомендации

В 90% мы советуем выбирать электрический котел с ТЭНами. Это надежные устройства, одинаково подходящие к разным системам отопления – радиаторам, теплым полам, напольным либо плинтусным конвекторам. Степень укомплектованности подбирайте исходя из условий монтажа, эксплуатации и выделенного бюджета.

Еще несколько советов:

1. В квартиру однозначно берите настенную электрическую мини-котельную, оборудованную ТЭНами, собственным насосом и баком.
2. Если электрокотел должен работать в паре с твердотопливным или газовым агрегатом, лучше подобрать модель без встроенного насоса и расширительного бака. Указанное оборудование подключается отдельно – бачок работает на всю систему, насос управляется комнатным терморегулятором, как показано на схеме.

Циркуляционным насосом удобнее управлять, когда он стоит отдельно от котла

Устанавливайте выносной терморегулятор. Тогда котел станет ориентироваться на температуру воздуха, а не теплоносителя.
Электродный теплогенератор берите в 3 случаях: ограниченный бюджет, слишком мало места в котельной либо подключение к гравитационной отопительной разводке без насоса.
Меньше всего проблем электродные агрегаты создают в открытых системах – образующиеся газы благополучно уходят через атмосферный расширительный бак.
Индукционный котел выбирайте по желанию и наличию средств. Но учтите: опыт эксплуатации показал, что указанный аппарат ничем не лучше ТЭНового. Особых технических проблем с индукционными отопителями не отмечено, только финансовые.

Замечание. Котел электродного типа для самотечной системы должен иметь патрубки соответствующего диаметра (минимум – Ø32 мм), подающий направлен кверху.

Лучшие однофазные электрические котлы:

Однофазные котлы – отопительные агрегаты, работающие от сети 220 В. Это приборы бытового предназначения, мощность которых, как правило, не превышает 10 кВт. Этого вполне достаточно для обогрева небольшого частного дома или большой квартиры.

1

ЭВАН Warmos-IV-3.75

Одноконтурный энергокотел отопления, работающий за счет трубчатого электрического нагревателя.

Характеристики:

• Цена – 13 047 руб.
• Оценка покупателей – 5.0
• КПД – 99%
• Макс. тепловая мощность – 3.75 кВт
• Отапливаемая площадь – 37.5 кв. м

Пригоден для обогрева небольших домов и коттеджей. Устройство настенного типа, компактный размеров. Стильный дизайн отлично впишется в интерьер дачи.

Прибор характеризуется высоким уровнем КПД. Расширительный бачок и насос циркуляции не встроены, однако присутствует электронное управление с дисплеем в комплекте.

ЭВАН Warmos-IV-3.75 обеспечивает нагрев теплоносителя до 85 градусов

Достоинства:

• компактность;
• энергосберегающие свойства;
• электронное управление;
• функция автодиагностики и защиты от перегрева;
• доступная цена.

Недостатки:

низкая мощность.

2

РусНИТ 203М

Компактный и практичный одноконтурный агрегат с настенным типом монтажа.

Характеристики:

• Цена – от 6700 руб.
• Оценка покупателей – 4.8
• КПД – 98%
• Макс. тепловая мощность – 3 кВт
• Отапливаемая площадь – 30 кв. м

Характеризуется низкой мощностью, поэтому дополнит систему отопления небольшого дома. Прибор оснащается электронном терморегулятором и отлично работает от однофазной сети.

В комплект с устройством поставляется комнатный термостат для регулирования температуры в помещении. К числу дополнительных функций относятся защита от перегрева и индикация включения. Максимальная температура теплообмена – 85 градусов.

РусНИТ 203М весит 9 кг

Достоинства:

• незначительные габариты и вес;
• низкая цена;
• долгий срок эксплуатации;котел
• комнатный термостат в комплекте;
• встроенный бак на 5 л.

Недостатки:

• низкая мощность;
• отсутствие циркуляционного насоса.

3

Electrovel ЭВМП-4.5

Более мощный в сравнении с предыдущими моделями агрегат, станет источником тепла для квартир и загородных домов.

Характеристики:

• Цена – от 4050 руб.
• Оценка покупателей – 4.3
• КПД – 95%
• Макс. тепловая мощность – 4.5 кВт
• Отапливаемая площадь – 50 кв. м

Несмотря на принадлежность к бюджетной ценового категории, одноконтурный электрокотел Electrovel ЭВМП-4.5 обеспечивает полноценный обогрев помещений.

Прибор оснащен механической системой управления. Монтаж – настенный, с возможность бокового подключения. Теплоноситель нагревается до 85 градусов. Еще одна особенность конструкции электрического котла – возможность подключения к теплому полу.

Заявленный производителем срок службы Electrovel ЭВМП-4.5 – не менее 5 лет

Достоинства:

• стоимость;
• показатели безопасности;
• неплохой показатель КПД;
• ступенчатая регулировка мощности;
• защита от автоматики от перепадов напряжения.

Недостатки:

• механическое управление;
• нет накопительного бака.

4

Характеристики:

• Цена – от 3750*
• Оценка покупателей – 3.3
• КПД – 99%
• Макс. тепловая мощность – кВт
• Отапливаемая площадь – 30 кв. м

Производитель оснастил устройство минимальным набором функций. Прибор используют для обогрева небольших загородных домов или отдельных помещений, что связано с низкой мощностью.

Этот минус компенсируется несколькими важными плюсами, среди которых доступная цена и малогабаритность аппарата. Для питания потребуется однофазная сеть, что является основным нюансом монтажа.

Теплотех ЭВП-3 оснащен функцией внешнего управления

Достоинства:

• компактность;
• цена;
• внешнее управление;
• простота в эксплуатации;
• защита от перегрева.

Недостатки:

• недолговечность;
• низкая устойчивость к нагрузкам;
• низкое давление теплоносителя в установке.

Лучшие стиральные машины | ТОП-25: Рейтинг +Отзывы

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

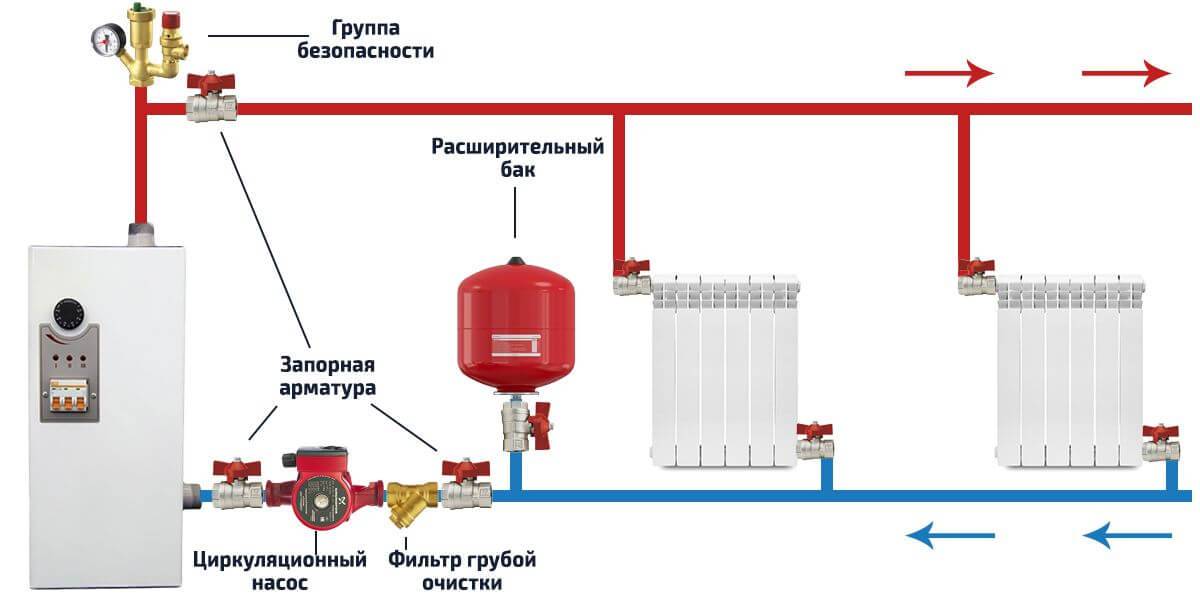

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

• разные по диаметру трубы;
• радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
• циркуляционный насос;
• манометр;
• кран балансировки;
• распределительный клапан;
• проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).

Плюсы электроотопления

Большим достоинством электрокотлов является размер агрегатов, функционирующих на электроэнергии. Все модели электрического оборудования имеют небольшие размеры. В том случае, если нужно обогреть небольшую площадь, стоит выбрать электроприбор для настенной установки: он отличается эргономичностью и без труда впишется в обстановку среди иных электрических агрегатов и предметов мебели.

Схема подключения котла к отопительной системе

Еще один плюс в сравнении с другими источниками тепла – это абсолютная безотходность, прежде всего, продуктов, образующихся в результате сгорания топлива, так как отсутствует необходимость их утилизации.

Это наиболее чистая разновидность отопительных приборов из всех, что существуют. Отсутствие отходов исключает засорение природной среды. Конечно, большая часть электростанций, которые поставляют электричество, функционируют благодаря топливному сжиганию, а это отнюдь не улучшает экологическую обстановку. Но вредные выбросы поступают в окружающую среду не в вашем жилище.

В электрокотлах отсутствует открытый огонь, за счет этого повышается их пожаробезопасность. Но определённые меры для этого все же нужны, так как прибор является тепловым источником. Но в сравнении с теми мерами, что требуются при монтаже агрегатов, функционирующих по принципу сгорания топлива, они несущественны.

Котлы, работающие на электричестве, просты в установке. Принцип монтажа столь простой, что с этой задачей способен справиться даже человек без опыта и соответствующих навыков.

Наиболее легкой установкой отличаются агрегаты, в конструкцию которых входит расширительная емкость, электрические контролирующие и предохраняющие устройства, защищенные корпусом. Чтобы установить такой прибор, достаточно подвести сеть питания, разместить сам прибор и включить обогрев.

Схема подключения и обвязки электрокотла

Котлам, функционирующим на электроэнергии, не нужно топливо, что означает отсутствие необходимости создания запасов топлива и засорения жилища углем, емкостями с топливом, имеющим жидкую консистенцию, дровами. Достаточно подключить котел с помощью медного шнура к линии электросети.

Простота обслуживания — еще одно существенное достоинство. С таким котлом отсутствуют хлопоты по контролю за его работой и за количеством топлива в нем. Нужно только включить прибор. При использовании агрегата, работающего на твердом топливе, нужно хотя бы два раза в день закладывать в него топливо и проводить очищение от продуктов, образующихся в процессе сгорания. Здесь же вам не нужно думать об обогреве и работе устройства, пока подается электроэнергия.

Электродные электрокотлы

Принцип действия основан на эффекте проводимости воды за счёт растворенных в ней солей металлов. На этом принципе работает простейший кипятильник из двух лезвий и все электродные нагревательные устройства.

Внимание! Заливать можно только обычную водопроводную воду, дистиллят или обессоленная жидкость нагреваться не будет. Устройство электродного котла состоит из металлического корпуса покрытого защитным слоем, электрода, отводящих и подводящих патрубков

Фазный провод подключают к электроду, а нулевой — к корпусу. Контакт между катодом и анодом возможен только через теплоноситель

Устройство электродного котла состоит из металлического корпуса покрытого защитным слоем, электрода, отводящих и подводящих патрубков. Фазный провод подключают к электроду, а нулевой — к корпусу. Контакт между катодом и анодом возможен только через теплоноситель.

Фото 2. Электродный электрокотел с металлическим корпусом и защитным слоем, отводящими и подводящими патрубками.

Электрический ток приводит в движение содержащиеся в жидкости ионы. Это хаотичное движение и нагревает воду. Высокая интенсивность нагрева позволяет применять компактные устройства с небольшим баком.

Если электродный котёл не развивает необходимой мощности, то причина кроется в слабой солёности воды. Исправить жидкость можно добавлением поваренной соли.

Плюсы

• Высокая тепловая мощность;
• самые компактные среди других видов электрокотлов;
• простая и надёжная конструкция;
• небольшой расход электроэнергии.

Отрицательные особенности

• Всегда работает на максимальной мощности, потребует использования системы автоматического включения-отключения;
• зависимость от химического состава воды;
• сильное образование накипи и выпадение солей;
• сложная схема монтажа и подключения.

Подробная пошаговая инструкция по установке и подключению

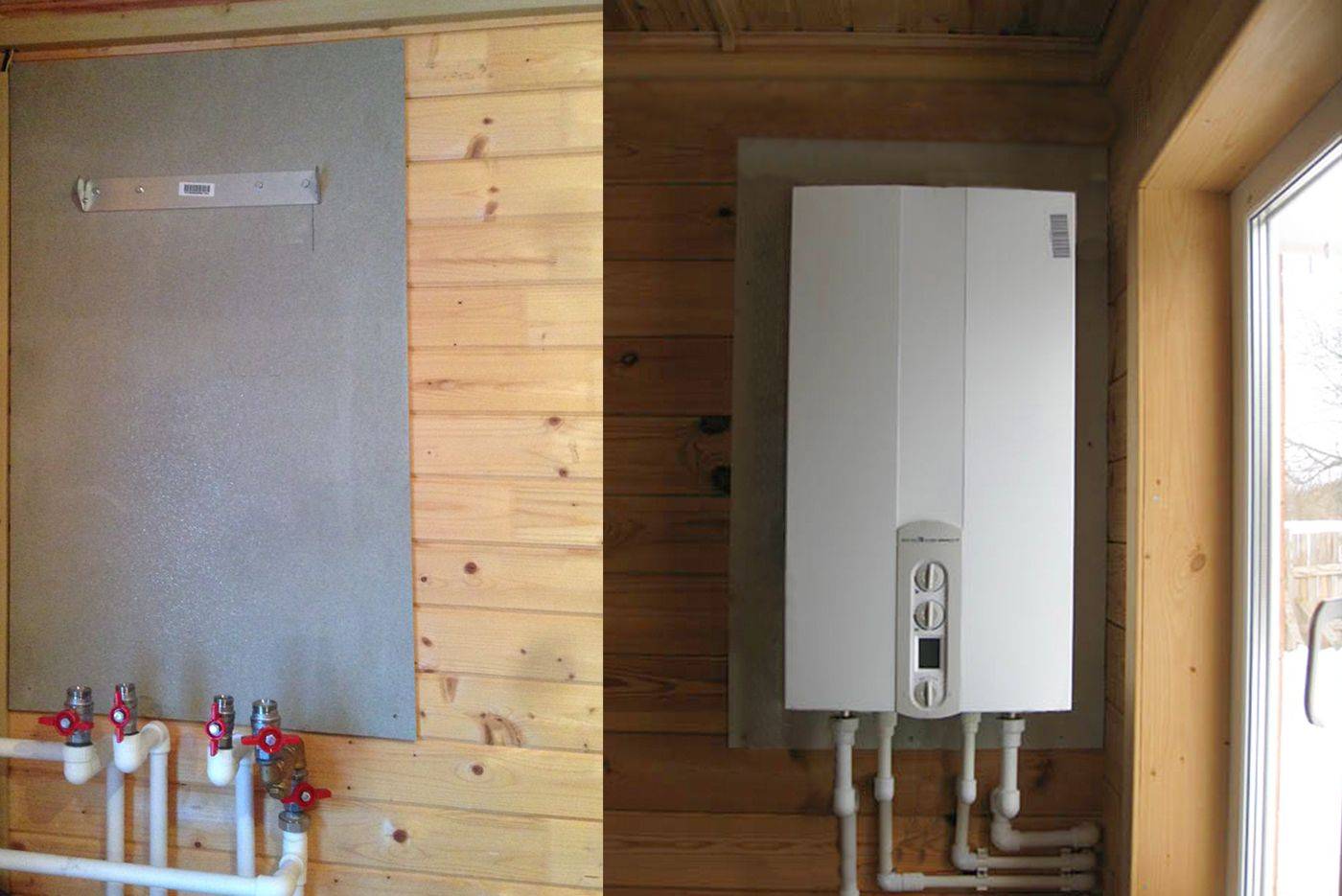

Монтаж электрокотла на стену

1. Очистите стену от пыли и грязи.
2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.На фото – пример траншеи и уже готовой заземляющей конструкции.
2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Выбор между одноконтурным и двухконтурным электрокотлом

Одноконтурные модели электрокотлов предназначены исключительно для нагрева теплоносителя в отопительной системе. Для организации горячего водоснабжения владельцу придется докупать внешний бойлер, что по суммарной стоимости может превзойти покупку всего одного двухконтурного варианта.

Котлы с двумя контурами изначально рассчитаны на одновременный нагрев как воды в системе ГВС, так и теплоносителя в домашнем отоплении. С одной стороны, это явный плюс, с обратной же такое оборудование потребляет чрезмерно много электричества, что делает его использование в отдельных случаях слишком дорогостоящим.

Схемы подключения

Подключение электрокотла в отопительную систему осуществляется по типовым схемам, которые разработаны для различных случаев:

• Монтаж котла, конструкция которого не предусматривает циркуляционный насос и расширительный бачок.

• Обвязка агрегата с буферной емкостью.

• Интеграция котельного оборудования с бойлером косвенного нагрева.

• Электрический котел работает в паре с теплогенератором, использующим для нагрева теплоносителя газ или твердое топливо.

При установке двухконтурного электрического отопительного котла подключение происходит с отоплением и системой горячего водоснабжения.

Правила и требования к установке

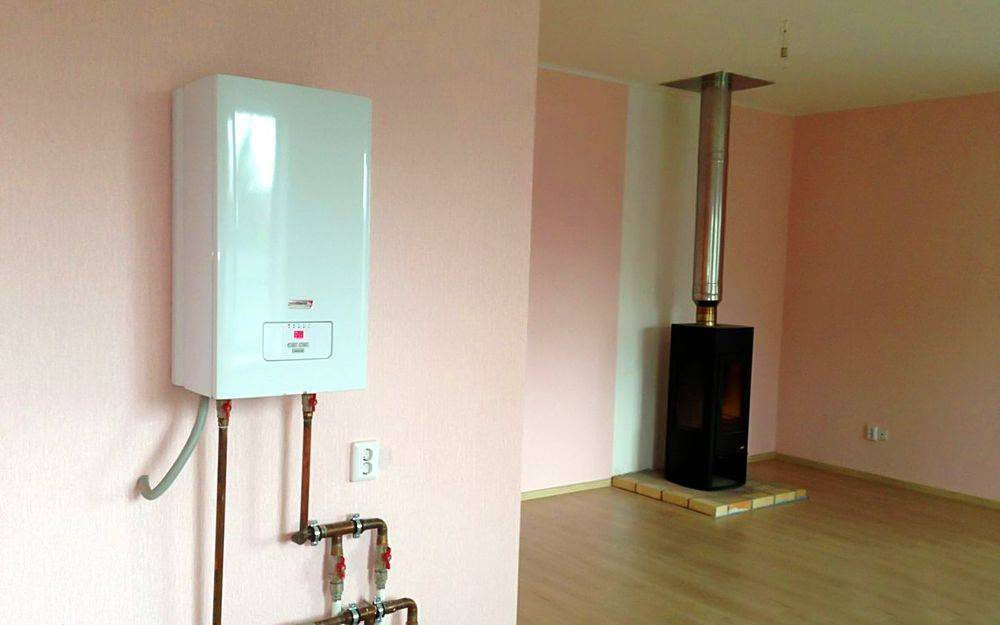

Электрокотлы имеют компактные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Защитная огнеупорна плита при монтаже электрического котла на деревянную поверхность.

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

• от 0,7 м сверху котла;
• от 0,5 м по бокам (в том числе до трубопровода) и снизу;
• от 0,7 м перед котлоагрегатом;
• не менее 3 см между стеной и котлом.
