Установка подрозетников в бетонную, кирпичную или гипсокартонную стену

Этапы работ по установке подрозетников в кирпичной стене

Взяв руки проект, отмеряем необходимые размеры и производим разметку стены под группу подрозетников, подробно о разметке вы можете прочитать в статье про установку подрозетников в гипсокартонную стену. Нет смысла повторяться, процесс полностью идентичен.
После разметки стены вставляем в перфоратор бур по кирпичу диаметром 6 мм и намечаем отверстия в стене в центрах будущих подрозетников. Делаем мы это для того, чтобы дополнительно центровать коронку по кирпичу и облегчить работу.
Далее меняем бур на коронку и начинаем бурить отверстия, не следует торопиться и слишком сильно давить на коронку. Если вы приобрели ударную коронку, как на наших фотографиях, то можно включить режим сверление + удар, но обычно хватает просто режима сверления.
Выбиваем серединки из подготовленных отверстий и ломаем перемычки между ними, это нужно для того, что бы группа подрозетников разместилась в полученное отверстие. Подрозетники лучше всего приобретать такие, как у нас на фотографиях, устанавливать их очень удобно.
Пылесосом тщательно убираем всю пыль из отверстия и обрабатываем его грунтовкой. Ждем немножко, чтобы грунтовка впиталась в поверхность. В это время можем очистить провода от штукатурки, выровнять их и приготовить для ввода в подрозетник.
Собираем необходимое количество подрозетников в группу, выламываем отверстия для ввода кабеля, примеряем в подготовленное отверстие. Ничего не должно мешать. Подрозетники должны входить очень свободно и не деформироваться внутри отверстия.
Как только все готово, берем подготовленную смесь (например ротбанд) и заполняем каждое отверстие смесью примерно на половину, размазываем по стенкам и более – менее равномерно. Берем наши подрозетники, заводим в них кабель и вдавливаем в отверстия. Лишняя смесь будет выдавливаться через отверстия, ничего страшного, так и должно быть – пустот оставлять нельзя.
С помощью уровня выравниваем подрозетники по горизонтали и убираем шпателем лишнюю смесь.
Оставляем подрозетники на 30 – 40 минут и проверяем качество выполненной работы. Если все делалось правильно – подрозетники никуда не уползут и будут в уровень с плоскостью стены. Смесь, которая выступила внутри подрозетника пусть сначала подсохнет, так ее удалять будет проще. То что внутри подрозетников выдавилась смесь говорит о том что мы установили подрозетник очень качественно и держаться он в стене будет очень хорошо.

Теперь мы можем полюбоваться на нашу работу. Теперь мы можем дождаться окончания отделочных работ – шпаклевки и оклейки обоев и продолжить устанавливать фурнитуру. В случае, если мы используем подрозетник как распределительную коробку, производим необходимые расключения, о том как это выполнить грамотно вы можете прочитать в статье про способы распайки распределительных коробок. Далее устанавливаем фурнитуру и наслаждаемся тем, что получилось.

Необходимо точно разметить стену
Аккуратно и без спешки изготовить отверстие для подрозетника
Обязательно удалить пыль, обработать грунтовкой.
Не жалейте смеси – лишняя выдавится и подрозетник будет надежно закреплен.

На это все. Подрозетник в кирпичную стену устанавливать мы научились. Если вы не нашли чего – то в этой статье, то задавайте вопросы, обязательно ответим и дополним.

Требования к подрозетникам

На самом деле не существует единого свода правил, где будет описан подробно процесс монтажа коробки для скрытой установки розеток. Правила устройства электрических установок требуют только, чтобы были соблюдены общие требования по пожарной безопасности и электрической безопасности. В таком случае установка коробки под розетку ничем не будет отличаться от установки распределительной коробки. Есть определенные строительные нормы и правила, которые известны как СНиП, и они определяют геометрию размещения розеток и подрозетников внутри помещения. Также не забывайте, что никто не отменял здравый смысл.

Материал самих коробок должен быть прочным, чтобы быть способным выдерживать усилие, с которым будет выниматься вилка из розетки. Более того, корпус не должен выдергиваться из стены с розеткой, и для этого на подрозетниках, которые предназначены для установки на строительную смеси (обычно это алебастр или гипс) есть отличные ребра, пазы и зацепы на внешней стороне. Отверстия технологического характера для заведения проводки тоже используются в качестве элементов фиксации.
В такие щели попадает раствор, который поход на пасту, и после высыхания вы можете выдернуть корпус, но тогда сломаете пластик или лишь часть стены.
Для выполнения установки подрозетников в бетон можно использовать и пластмассовые изделия, и именно из этого материала изготовлена большая часть элементов для розеток. С одной стороны это совсем недорого, а с другом – пластик представляет собой диэлектрик, и не будет разрушаться из-за воздействия влаги.
На внутренней стороне коробок должны быть отформованы ребра для того, чтобы крепить розетку. Большинство из нас помнят квартиры времен советской перестройки, в которых даже при малейшем усилии розетки уже выпадали из стен. ранее такие подрозетники делали из металла, но мало того, что это не является безопасным, так еще и то, что за гладкую поверхность не получалось зацепить распорные направляющие на розетке.
Более того, подрозетники оснащены посадочными отверстиями для винтовых креплений.
Пластик, из которого изготовлены подрозетники, не должен гореть. С точки зрения стен (из бетона или кирпича) такое требование является бессмысленным, но от горящей розетки могут загореться обои на стенах или мебель, расположенная рядом.

Вовсе необязательным, но весьма полезным требованием будет возможность соединить между собой несколько розеток на стандартных фиксаторах. Это даст возможность собрать конструкцию с любой длиной.

Подрозетники для гипсокартона

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона

Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Установка фурнитуры

Подключение розетки можно выполнять до или после отделочных работ, последовательность здесь значения не имеет. Все решает целесообразность и необходимость в дополнительной точке.

Монтаж проводится в следующей последовательности:

Если кабель без маркировки, определяется фаза, ноль и земля. Провода помечаются. Затем проводится обесточивание помещения на входном пакетном выключателе или путем выкручивания пробок. Чтобы убедиться в отсутствии напряжения на линии, следует воспользоваться тестером.
С помощью ножа снимается внешняя изоляция кабеля. В зависимости от конструкции розетки она срезается на 3-6 см.
Концы жил зачищаются на 10-12 мм. Срезать с них пластик нужно очень аккуратно, чтобы не перебить тонкие медные проводки, из которых сплетены жилы.
Освобожденная от изоляции медь травится кислотой и пропаивается. Покрытие оловом металла предотвратит его коррозию в процессе эксплуатации.
Ослабляются болты контактов. В них вставляются провода. Желто-зеленый провод заземления присоединяется посередине. Черная или коричневая фаза крепится справа, а синий ноль — слева

Болты туго затягиваются, качество фиксации проверяется путем легкого натяжения каждой жилы.
Слабина кабеля складывается гармошкой, чтобы он свободно и компактно разместился в монтажной коробке.
Розетка медленно и осторожно вставляется в отверстие. После того как планка упрется в стену, изделие нужно прочно закрепить

Для этого используются саморезы и распорные лапки.
Устанавливается крышка и декоративные накладки. Данная процедура осуществляется в соответствии с инструкцией, прилагающейся к товару.
Проверяется прочность и надежность крепления розетки и монтажной коробки. Для этого в изделие несколько раз вставляется и извлекается вилка от мощного электрического прибора. При правильном выполнении работы изделие сохраняет постоянное положение.

В заключение в помещение подается ток и проверяется работоспособность устройства.

Разметка

Работы по установке подрозетников начинают с тщательной разметки. В ходе операции руководствуются следующими принципами:

Разъемы под крупную технику (холодильник, плита, посудомоечная и стиральная машина) размещают на уровне 1 м от пола.
Розетки универсального назначения ставят на высоту 30 см от покрытия.
Для мелкой кухонной техники, располагающейся на столе или напольном шкафчике подойдет блок на высоте 10 см от столешницы.

Место для розетки

Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:

Расстояние пол–розетка — 30 см.
Расстояние пол–выключатель — 90 см.
Расстояние розетка–стена — 18 см.

Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.

В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.

Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.

Это интересно: Силиконовый герметик «Момент» — плюсы и минусы

Что такое коронка?

Коронка для подрозетников это специальное полое сверло, позволяющее быстро и экономично делать отверстия большого диаметра. Размер привычного нам сверла во многом ограничивается максимальным посадочным диаметром инструмента (дрель, перфоратор). Есть, конечно, сверла, диаметр рабочей поверхности которых больше, но пропорции эти не выходят за рамки нормальной эргономики, экономичности и эффективности сверления, долговечности стержня. Для того, чтобы просверлить в дереве, а тем более в кирпиче, отверстие порядка 68-70 мм (стандартный посадочный размер подрозетника) нужно сверло особой формы.

Виды коронок

Коронка это цилиндрическое составное сверло, на торце которого содержится режущая кромка. Так как это сборный инструмент, то в его центральной части находится обычное сверло (адаптированное для работы с материалом стены), которое первым врезается в стену и выполняет центровку основной режущей кромки.

Советы и рекомендации

При монтаже точек выхода электрического тока в стены, покрытые ПВХ-панелями, следует использовать изделия, выполнять правила проведения работ, аналогичные для гипсокартона. Укрепить положение внутри основания, избежать случайного вырывания розетки поможет установка усиливающего каркаса, который можно сделать из фанерного листа, либо гипса.

Работа с ПВХ-панелями

Переключатели, розетки ставят когда полностью завершена черновая отделка стен. Иначе шанс успешной установки заподлицо сильно снижается. Не стоит заниматься такой работой после окончания чистовой облицовки помещения. Целостность декоративного покрова будет безвозвратно нарушена. Иногда мелкие дефекты можно скрыть накладками или прокрасить контур в тон стены. Часто отлетают большие куски покрытия. Приходится переделывать большой участок поверхности.

Контроль уровня

Встречаются ситуации, когда нужно подрозетник установить внутрь сквозного отверстия в стене. В таком случае достаточно накидать побольше алебастра, чтобы как можно больше заполнить пустоты вокруг стакана. Будет удобно, если под чашку поставить деревянные распорки, которые удержат ее в нужном положении.

Провод через сквозное отверстие в стене

Очень удобно, если новый прибор ставят на место сломанного или устаревшего. Зачастую отверстия идеально подходят, а вот старый подстаканник не всегда годится для вторичного использования – поломки, оплавление, трещины – веские причины для замены.

Когда толщина стены не позволяет вмонтировать подрозетник, то используют накладные модификации. Некоторые умельцы подрезают стакан по глубине, но подобное действие не рекомендуется к регулярному использованию и допускается в исключительных ситуациях.

Подробнее процесс врезки подрозетников в гипсокартонную стену можно посмотреть в нижеследующем видео:

Начнем с подготовки инструментов и всего что нам понадобится в процессе.

Коронка для подрозетников по кирпичу. Диаметр коронки может быть 68 мм и 80 мм. Почему можно использовать коронки с диаметром 80 мм, ведь диаметр большинства коронок 68 мм. Все просто – для простоты установки подрозетника мы делаем отверстие немного больше необходимого. Группа подрозетников в такие отверстия устанавливаются просто замечательно, есть достаточно места для маневров, ввода кабеля, корректировок. С 68 мм коронками несколько сложнее. Стены у нас кирпичные и изготавливать в них отверстия для подрозетников достаточно просто, поэтому коронка в 80 мм не усложнит нам задачу нисколько.
Уровень – обычный или лазерный для того, чтобы выставить группы подрозетников горизонтально.
Измерительный инструмент – линейка или рулетка для разметки
Подрозетники для кирпича – заранее подготовить необходимое количество подрозетников, а как их выбрать читайте в статье про подрозетники.

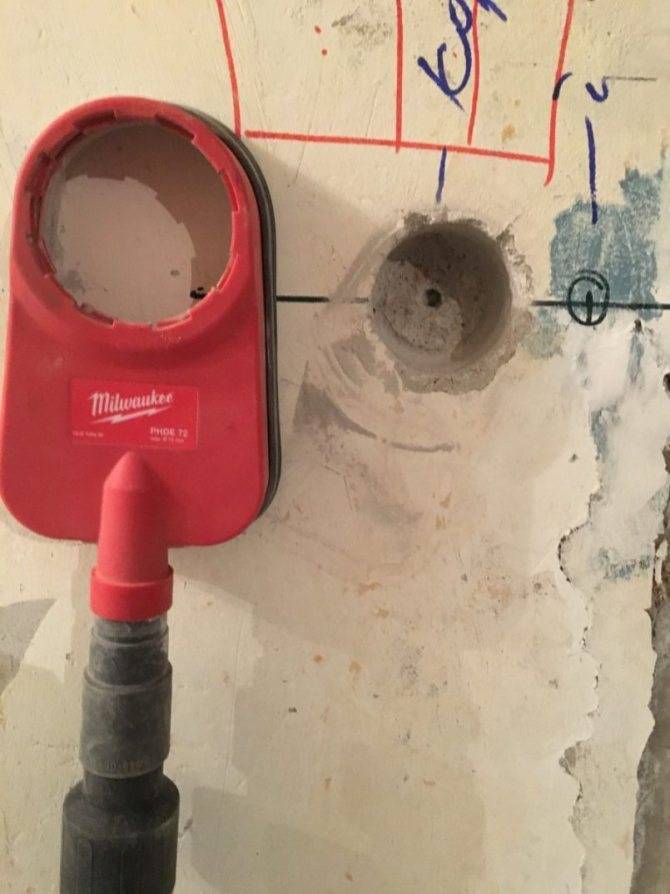

Строительный пылесос – изготовление отверстий для подрозетников достаточно пыльный процесс. Можно сделать 2 – 4 коронки и как ежик в тумане. Строительный пылесос сделает работу более чистой и легкие сбережет.
Шпатели – необходимы для фиксации подрозетников, так же следует заранее подготовить емкость, в которой вы будете замешивать гипсовую смесь. Очень удобны небольшие емкости, в которых замешивается смеси на 2 – 4 подрозетника.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

разметить стены в зоне предполагаемого монтажа;
высверлить посадочные отверстия в необходимом количестве;
закрепить подрозетники в отверстиях;
выполнить окончательную отделку поверхности стены;
смонтировать механизмы и подключить кабели питания;
установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Заготовка раствора и установка в нишу

Следующий этап – установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача – выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра — строительного гипса. Небольшой лайфхак, — чтобы гипс не застывал слишком быстро, необходимо смешать его с штукатукой (например ротбандом). Тогда появятся лишние несколько минут, чтобы раствор не застыл, пока вы устанавливаете подрозетник.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить все саморезы из подрозетника.

Закладка кабеля в подрозетникЛучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО №1, но так получается не всегда. Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник

В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне

Советы и рекомендации

Работа с ПВХ-панелями

Контроль уровня

Провод через сквозное отверстие в стене

Подробнее процесс врезки подрозетников в гипсокартонную стену можно посмотреть в нижеследующем видео:

Проделывание отверстий

Эта часть работы самая трудная, долгая и пыльная. Перед ее началом нужно вынести из комнаты цветы, картины и прочие мелкие фрагменты интерьера. Все остальное необходимо накрыть защитной пленкой. Сверлить бетон нужно при закрытой двери, заткнув щели мокрой тряпкой.

Просверлить отверстие под розетку в бетоне можно одним из следующих способов:

С помощью специальной насадки на перфоратор (коронки). Изделие состоит из хвостовика, стального стакана с зубцами и центрального бура, задающего правильное направление движения инструмента. В процессе бурения коронка сильно греется. Чтобы не сжечь резцы, ее нужно периодически извлекать и остужать в воде. После врезания в бетон на нужную глубину в дыре остается цилиндр. Он выбивается молотком и зубилом, либо разрушается перфоратором. Выбить цилиндр целиком можно мощным клином и кувалдой. Если пострадают края дыры, это не страшно — стена будет штукатуриться. Между дырками нужно сделать переходы для прокладки кабелей.
Перфоратором. Для работы используется комплект буров диаметром 6-12 мм и насадки для разрушения. Можно использовать дрель с победитовым сверлом, но это очень долгий и трудоемкий процесс. Сначала намечаются окружности, по которым с минимальным интервалом сверлятся дыры диаметром 6 мм. После этого более крупными бурами в решето превращается внутреннее пространство. Заключительным этапом является разрушение, измельчение и удаление оставшихся после сверления тонких стенок. Здесь потребуется больше времени, чтобы выровнять внутренние грани проемов.
Болгаркой. Вместо болгарки может использоваться ручная фреза с диском по камню. Выбор в пользу этого способа делается в тех случаях, когда в хозяйстве нет перфоратора, или по каким-либо причинам его нельзя использовать. Внешние края нанесенных окружностей соединяются прямыми линиями — получается квадрат или прямоугольник. Затем болгаркой делаются вырезы. Круг должен выходить за пределы углов на половину диаметра, чтобы получить проем правильной формы. Чтобы было легче выбрать материал изнутри, рекомендуется сделать несколько дополнительных продольных и поперечных прорезов. Разрушать и удалять мелкие фрагменты быстрее и проще.
