Устройство и ремонт смесителя для ванной: основные виды поломок + рекомендации по их устранению

Как отремонтировать самостоятельно

Чтобы разобраться в проблеме и исправить ее, нужно разобрать смеситель.

Фиксирующие крышки, гайки иногда трудно отсоединить по резьбе, т. к. ржавчина и известковый налет стопорят откручивание. Иногда помогает легкое постукивание по барашкам, чтобы разрушить слой и снять блок. Если не помогает, используют растворитель ржавчины или керосин (замачивают на 15 минут).

Особенности разборки:

• На губки инструмента надевают насадки из ткани или подобным материалом накрывают поверхность гаек перед раскручиванием.
• На дно чаши кладут полотенце или другую толстую ткань, чтобы падающие металлические детали не нарушили целостность поверхности.
• Если доступ к искомому элементу не требует разборки всей конструкции, смеситель раскручивают частично.
• Инструменты должны быть под рукой.

Разборка смесителя

В двухвентильном кране чаще меняют запорный уплотнитель или резинку на буксовой задвижке.

Порядок работы:

1. В центре маховика снимают заглушку в форме пластины, ее поддевают кончиком ножа. Под ней есть болт, который отвинчивают отверткой.
2. Снимают вентиль, иногда для этого нужно приложить усилие. Чистят маховик и витки резьбы в области крепления.
3. Отсоединяют крепежную фурнитуру для доступа к буксе.

Кран с маховиками может быть с резиновым кольцом в буксе или с дисковым затвором. Одновременно снимают старое кольцо на штоке и меняют новым.

Однорычажный кран с керамическим картриджем также начинают разбирать с откручивания винта под декоративной пластиной. Накидным ключом отвинчивают соединительный болт между рычагом и штоком.

Дальнейшая разборка:

1. Вручную убирают рычаг с посадочного места.
2. Керамическую гайку вверху картриджа откручивают накидным ключом.
3. Если гайка круглая, на ней есть бурт и углубление, – применяют отвертку.
4. Далее снимают по резьбе гайку-фиксатор для доступа к дисковому устройству.

В смесителях с шаровым устройством также снимают верхнюю заглушку, винт. Декоративный пояс (широкую гайку) отвинчивают накидным ключом. Убирают барашек, держащий механизм смесителя, снимают втулку с шаром и резиновый уплотнитель. Рукоять может сидеть плотно, поэтому край поддевают ножом.

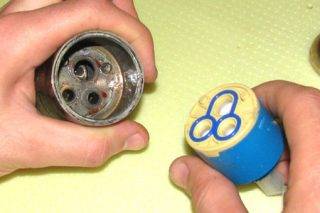

Замена картриджа

Внутри есть полированные пластины в форме дисков из окиси алюминия или специальной керамики. Цилиндрический шлямбур имеет боковые отверстия, а на штуцере есть пара выступов, которые совпадают или нет с дисками. В верхней пластине есть V-образное отверстие (для соединения со штуцерными гранями). Внизу стоит диск с треугольными вырезами.

Порядок замены картриджа:

1. Стягивающую гайку свинчивают накидным ключом с объемной головкой, чтобы не нарушить целостность граней.
2. Картридж убирают, пошатывая его движениями из стороны в сторону.
3. Отщелкивают донные зажимы.
4. Проверяют повреждения дисков: трещины, выемки, изгибы.
5. Неподвижные и движущиеся пластины смазывают тефлоном или силиконом.

Замена буксы

В резьбовых головках вентиля штуцер внутри имеет червячную деталь с левой резьбой. Червячное колесо и барашек ввинчиваются в шток, представленный шестигранником с полостью внутри. Стопорный шлямбур находится в гнезде, а снаружи штуцера есть головка для посадки вентиля. Шток движется от вращения втулки, на его втором конце находится уплотнительное кольцо. Если седло кольца полностью перекрывается вкладышем, вода не проходит.

Порядок замены буксы:

1. Гильзу (втулку) с шариком внутри вытаскивают из посадочной области.
2. Вынимают уплотнители.
3. При засорении фильтра на гусаке раскручивают гайку, извлекают сетку, прочищают.

Основу узла составляют прокладки и металлический шток. Уплотнители делают из керамики или резины. Букса имеет форму цилиндра.

Замена уплотнителей

Износившаяся прокладка всегда дает течь, поэтому заметить порчу резинки можно всегда.

Замена бывает двух вариантов:

• Профилактическая. Впервые такую замену проводят через время, указанное в инструкции. Специалисты советуют менять резинки не реже чем раз в 24 месяца.
• Аварийная. Уплотнительные прокладки меняют экстренно, если из стыков на корпусе вытекает вода или наблюдаются только отдельные капли.

Замена дивертора

Дивертор нужен для перемены направления водяного потока внутри смесителя. Его замена поможет, если устройство работает не по плану. Различают присоединяемые и встроенные диверторы.

Порядок замены:

1. Удаляют заглушку и крепежный винт, снимают ручку переключателя потока с душа на кран и обратно со штока буксы.
2. Неисправный клапан выкручивают гаечным ключом, поставив зев инструмента на шестигранник.
3. Снимают излив, для этого вручную выкручивают крепежный барашек.
4. Вытаскивают дивертор.

Если дивертор нельзя извлечь, придется полностью менять смеситель.

Можно ли починить рычажный смеситель?

В джойстиковых моделях нельзя ремонтировать затворные картриджи. Необходимо просто поменять их. Устройство подобного смесителя выглядит непривычно. Можно попытаться справиться самостоятельно, но не каждый решается на это, предпочитая доверить это сантехнику.

В большинстве моделей винт находится под рычагом. Если его открутить, вам станет доступен колпак. Вокруг него происходит движение джойстика, который управляет напором воды.

Следует свинтить колпак. Станет заметна верхняя часть картриджа. Вы увидите и шестигранник. Выкрутите его. После вы получаете доступ к затворному узлу, который следует вытащить. Перед установкой нового рекомендуется тщательно почистить гнездо картриджа, воспользовавшись щеточкой. Подобным образом обработайте и резьбовые насечки. Иначе, когда под уплотнитель попадут твердые частички, появится протечка. Если не прочистить резьбу фиксирующей гайки, может появиться такая же проблема

Поэтому перед заменой на новый элемент важно прочистить все, чтобы избежать протечки в дальнейшем

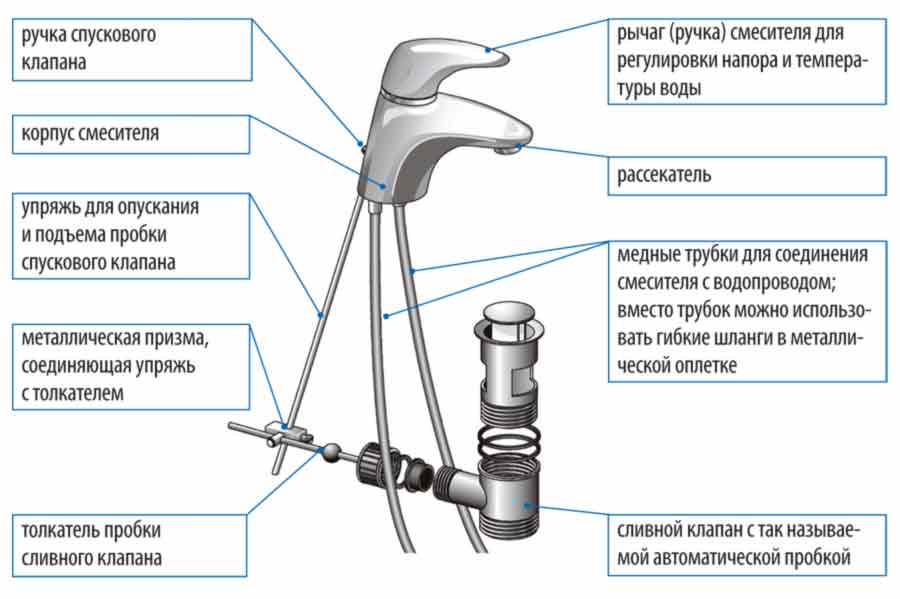

Части смесителя как называются

Смесители на основе цинкового сплава примерно вдвое легче латунных аналогов. Цена на них, как правило, ниже, но и прослужить они смогут не больше года — цинковый сплав очень хрупок и не способен выдержать резкого перепада температур, а они в нашей стране не редкость. Смесители из цинковых сплавов в народе называют силуминовыми, но это не совсем верно. Таких смесителей не существует. То, что называют силумином, на самом деле является цинковым сплавом. Как известно, цинковые смесители, взаимодействуя с хлорированной водой, выделяют хлорид цинка, который губителен для здоровья человека.

Смесители из нержавеющей стали очень прочные, устойчивые к коррозии. Их можно чистить любыми химическими средствами и губками разной жесткости — покрытие смесителя сохранит первоначальный вид и не повредится. Поскольку нержавеющая сталь не поддается литью, смесители из нее не отличаются разнообразием форм. И это, пожалуй, их главный недостаток.

Второй ключевой момент — способ подключения или установки.

В зависимости от того, как и куда будет устанавливаться смеситель, следует выбирать тип установки: горизонтальный, вертикальный или встраиваемый.

Горизонтальный тип установки	Вертикальный тип установки

При любом из них важно, чтобы гибкая подводка для приобретаемого смесителя была прочна, устойчива к коррозии, а ее внутренний шланг был сделан из безопасной для здоровья пищевой резины. Перед покупкой нужно убедиться, что внутренняя резьба гайки подводки подходит к российским водопроводным трубам

Стандартный диаметр водопроводных труб в РФ — ½ дюйма. Европейские производители выпускают подводки с гайкой диаметром в ⅜ дюйма. Если вы выбрали правильную подводку, то вам не придется покупать переходник.

Важную роль играет показатель удобства. Габариты смесителя должны сочетаться с размерами раковины или мойки. Однако думать, что небольшой смеситель рассчитан только на умывальник скромных размеров — заблуждение. Размеры смесителя сегодня не определяют комфорт при его использовании. Важны только его пропорции, длина излива и угол наклона аэратора. Кроме того, вы можете настроить поток воды так, как вам удобно, если ваш смеситель оснащен поворотным аэратором.

Для многих определяющим фактором может стать и уровень шума работы смесителя. Добиться тихой работы устройства позволяют качественные комплектующие, а также использование современного оборудования и технологий производства.

Серьезное преимущество будет у смесителя с ограничителем потока воды — специальным аэратором. Такая модель будет экономить воду, а значит, и ваши расходы на коммунальные платежи. Аэраторы в смесителях IDDIS помогают сократить расход воды до 30%.

Смеситель для умывальника Zodiac	Смеситель для ванны Bridge	Смеситель для умывальника Cloud

Гарантийное и послегарантийное обслуживание

Компания SKL group предоставляет гарантию на смесители бренда IDDIS 10 лет. Для покупателей работает бесплатный единый телефон сервисной службы, сотрудники которой всегда готовы оказать профессиональную помощь.

Протечка смесителей

Самой распространенной проблемой, с которой могут столкнуться владельцы как самых современных смесителей, так и обычных – это протечка. Этот процесс повлечет за собой не только увеличение платы за воду, если установлен счетчик на нее, но и нервное раздражение из-за постоянно падающих капель. Нужно помнить, что устранить протечку смесителя будет возможно, если определить правильно место ее возникновения. Для этого необходимо осмотреть кран, протекания бывают в местах:

• там, где присоединяется шланг;
• возле отверстия для воды;
• у основания крана.

Справиться с этой проблемой достаточно легко, если вы имеете необходимые инструменты, немного времени, желание и минимум навыков. Самое первое, что вы должны сделать, так это перекрыть стояк, чтобы соседи не стали пострадавшими от неудавшегося ремонта. Если обнаружено протекание в том месте, где присоединяется шланг, то надо поменять прокладку. Для этого открутить шланг, осмотреть узел и поменять испортившуюся часть. При подтекании из крана или из смесителя, придется поменять кран-буксы. Они чаще всего бывают керамические или резиновые. Первый вариант более практичен. Чтобы осуществить этот процесс, необходимо:

1. отверткой убрать декоративные детали с ручек крана;
2. открутить шурупы и снять кран-буксы с помощью ключа;
3. поставить исправные детали и все закрутить обратно.

Если протекает у основания крана, можно воспользоваться герметиком и паклей. Надо обмотать деталь против часовой стрелки и сверху нанести герметик.

В настоящее время люди, которые могут своими руками устранить любую неисправность в доме, пользуются уважением. Сантехника часто выходит из строя, а если знать, как ее починить, то замена деталей может и не понадобиться. Но, отправляясь в магазин за новым оборудованием, не стоит забывать, что ваша экономия при выборе конструкции и марки может привести к возникновению неприятностей не только для вас, но и для ваших соседей снизу. Гонясь за дешевизной, вероятнее всего, вы приобретете некачественный товар, и в скором времени придется опять отправиться за покупкой. Только прислушиваясь к грамотному совету специалиста, можно приобрести качественный смеситель, который прослужит долго и без сбоев.

Неисправность двухвентильного смесителя

Классические смесители имеют в своём корпусе два рабочих узла – сердечник с керамической или резиновой прокладкой. Сердечник ещё называют кран-букса. Поломка этого узла приводит к протечке. Сердечник с керамической прокладкой лучше заменить полностью, так как найти подходящую прокладку очень сложно. Резиновую прокладку можно вырезать самостоятельно из подходящего куска резины или купить в магазине.

Устройство кран-буксы

1. На вентиле откручиваем заглушку.
2. Аккуратно выкручиваем винт из вентиля.
3. Снимаем ручку вентиля.
4. Демонтируем декоративную накладку.
5. Выкручиваем сердечник ключом.
6. Заменяем сердечник или резиновую прокладку.
7. Собираем конструкцию.

Классические двухвентильные смесители для ванной часто обладают подвижным изливом плоской или круглой формы. Из-за жёсткости воды и износа резиновой прокладки, находящейся под прижимной гайкой, в этом месте со временем возникает течь.

Схема: устройство двухвентильного смесителя

Чтобы заменить прокладку потребуется разводной ключ и ФУМ лента.

1. Отвинтите прижимную гайку излива.
2. Осмотрите излив, удалите старую прокладку и вставьте новую.
3. Намотайте немного уплотнительной ленты на резьбу излива.
4. Зафиксируйте гусак прижимной гайкой.
5. В плоском изливе, после откручивания прижимной гайки, необходимо вывернуть внутреннюю втулку излива, чтобы добраться до уплотнительной прокладки. Понадобится шестигранный ключ. Втулка после откручивания вынимается совместно с гайкой. Теперь можно заменить прокладки и установить гусак на прежнее место.

Замена прокладки

Как починить разные виды протечек

Причиной протечки смесителя может являться инородное тело, застрявшее в дисках затвора либо в месте нахождения шаровой гильзы.

Затвор подаёт воду и перекрывает её, а инородное тело способствует поступлению воды в гусак даже при закрытом затворе.

Устранение неисправности требует разборки корпуса крана. Необходимо осмотреть пружины, уплотнитель и другие части устройства, извлечь засоры, заменить деформированные детали новыми.

Протечка воды из-под вентиля возникает в результате вылета штифта из штока. Это происходит, если штифт сразу был вставлен неплотно в шток либо намотанная пенька истёрлась.

Для устранения такой протечки следует перекрыть воду, снять маховик, находящийся на вентильной головке, вынуть выпавший штифт. Изношенную пеньку удалить и заменить новой. Если пенька не предусмотрена, то плотно вставить штифт в шток.

Протечка крана-буксы с керамическим смесителем устраняется просто. Необходимо закрутить ключом контргайку, расположенную на корпусе крана-буксы, и течь прекратится. Если срок службы крана-буксы истёк, то его заменяют на новый.

Возникновение протечки в месте фиксации поворотного излива возможно устранить следующим образом:

1. Разводным ключом выкрутить накидную гайку и снять гусак.
2. Вынуть резиновую прокладку.
3. Вставить новую прокладку.
4. Установить излив на прежнее место, зафиксировав накидной гайкой.

Ремонт

Ремонт золотникового переключателя. При использовании золотникового переключателя вода может течь из-под рукоятки, если она расположена между положениями душа и излива. Основные причины протекания:

• резиновые кольца, которые размещены на поворотном штоке кривошипа, износились или вообще отсутствуют;
• прокладка из резины, которая расположена на буксе переключателя и служит уплотнителем, износилась или отсутствует;
• специальный винт кривошипа или букса смесителя плохо зафиксированы.

Если вода течёт там, где крепится специальный винт или букса с корпусом, то, скорее всего, необходимо для букса поставить новую уплотнительную прокладку, а для специального винта сделать дополнительную подмотку. Возможно протекание при выходе поворотного штока из специального винта или буксы, тогда следует полностью снимать буксу или спецвинт с помощью гаечного или газового ключа, чтобы заменить кольца для уплотнения на поворотном штоке.

Если вода протекает в одном из режимов переключателя, тогда причина может заключаться в том, что прокладки для уплотнения на золотнике просто уже износились или золотник не может двигаться из-за водного камня. Поэтому золотник необходимо вытащить, чтобы прочистить от образования камня и заменить резиновые прокладки.

Ремонт переключателя кнопочного типа. Чтобы приступить к ремонту этого типа переключателя, сначала необходимо надёжно закрыть головки вентиля, потом снимается колпачок с переключателя, выкручивается винт, вынимается кнопка и извлекается пружина.

Возможно несколько причин неполадок:

• Пружина стала менее упругой или сломалась. Чтобы убедиться в этом, нужно перекрыть воду. Если кнопка не вернётся с положения «душ» в «излив», то причина заключается точно в пружине. Эту деталь следует поменять на новую пружину. Если такой возможности не имеется, то необходимо подложить прокладки под винт, чтобы пружина снова исправно выполняла свои функции. Возможен еще один вариант. Чтобы вернуть пружине упругость необходимо: хорошо её растянуть, накалить при высокой температуре и сразу же опустить в металлическую банку с холодной водой для закаливания и закрыть крышкой. Некоторые мастера самостоятельно изготавливают новую пружину, используя проволоку из специальной рессорно-пружинной стали. Когда пружина готова, её нагревают и охлаждают, чтобы создать стабильную упругость изделия.
• Кольца клапана становятся непригодными, тогда вода синхронно поступает в положение «душ» и «излив». Необходимо отключить излив, ввести стержень с шестью гранями в переходник. Потом аккуратно его снять, придерживая при этом угольник. Далее с помощью штока выталкивается клапан. Если кольца стали хрупкими или по ним пошла эрозия, то необходимо их заменить на новые.

Ремонт «седла»

Как видно теперь, замена прокладки в смесителе – это не так уж и сложно. Но иногда случается и так, что после ремонта крана и установки новой прокладки, течь из крана в ванной всё равно не устраняется

В таком случае следующее, на что необходимо обратить внимание – это «седло». При длительном и интенсивном использовании крана, оно начинает постепенно деформироваться, появляются трещины и зазубрины

Всё это неизменно ведёт к появлению течи. Тут вам на помощь придёт фриза. Попытайтесь определить повреждённый участок и прокручивайте фрезой на этом месте, приложив немного усилий. На это может понадобиться некоторое время. Если всё сделано правильно, то при повторной сборке проблем не возникнет – плоскость «седла» выровняется.

Виды смесителей для ванных комнат

Как правило, в ванных комнатах используются модели трех категорий:

• традиционные двухвентильные краны;
• распространенные однорычажные устройства;
• инновационные сенсорные смесители.

На протяжении многих десятилетий дома оборудовались двухвентильными смесителями. Такие приборы оснащены двумя ручками-маховиками, одна из которых предназначена для горячей, а вторая – для холодной воды.

В качестве запирающего механизма в более старых моделях применялась система из седла и клапана на штоке, оснащенного резиновой прокладкой. При закручивании вентиля клапан перекрывал седло, обеспечивающее путь потоку воды.

Шток с клапаном надо было закручивать, потом выкручивать – это долго и неудобно. Вместо них сейчас используют металлическую кран буксу или устройство из пары керамических дисков.

Двухвентильные модели с блоком из керамики хотя и стоят дороже устройств с резиновыми прокладками, но имеют ряд важных достоинств. Они легче в управлении, долговечнее и надежнее

Однорычажные варианты в настоящее время приобрели большую популярность. Рычажные или джойстиковые смесители имеют один запорно-регулирующий механизм, управляющий и смешиванием, и подачей, и напором горячей/холодной воды.

По запирающему узлу ассортимент подобных смесителей можно разделить на две категории:

• с шаровым блоком;
• с дисковым картриджем.

Второй вариант выглядит предпочтительней из-за более низкой стоимости и ремонтопригодности. Его запорный механизм по аналогии с вентильными устройствами включает два керамических диска, с отверстиями для смешивания и перекрытия потоков воды. Если он выйдет из строя, замена картриджа производится достаточно просто.

Однорычажные шаровые смесители стоят дороже, к тому же они не подлежат починке из-за сложности поиска запирающего механизма. Сантехнические магазины предлагают его крайне редко.

Если шаровой смесительный прибор выйдет из строя, его скорее всего придется выбросить, а вместо него купить новый прибор. С критериями выбора ознакомит рекомендуемая нами статья.

Зато шаровые краны, устанавливаемые на трубах ГВС и ХВС перед сантехникой для перекрытия потока на случай ремонта, практически полностью вытеснили морально устаревшие вентили.

По внешнему виду практически невозможно отличить шаровой смеситель от картриджного

Чтобы не ошибиться при покупке, важно обратить внимание на внутреннее строение модели, указанное в техническом паспорте, или спросить у продавца. Управляющим элементом устройства сенсорного смесителя для кухни или ванны с душем служит фотоэлемент, который включает струю воды при поднесении рук к крану и выключает, когда они убираются. Ремонт такой сантехарматуры требует опыта и знаний не только в сфере сантехники

Ремонт такой сантехарматуры требует опыта и знаний не только в сфере сантехники

Управляющим элементом устройства сенсорного смесителя для кухни или ванны с душем служит фотоэлемент, который включает струю воды при поднесении рук к крану и выключает, когда они убираются. Ремонт такой сантехарматуры требует опыта и знаний не только в сфере сантехники.

Исключением из правил является засор аэратора, который проявляется в ослаблении потока воды. Эту неполадку, о которой мы подробно поговорим ниже, легко можно исправить собственноручно.

Бесконтактные краны и смесители

Краны с сенсорным управлением все чаще устанавливают в санузлах крупных учреждений. Устройство оборудовано фотоэлементом, который срабатывает, когда к крану просто подносят руки. Как только посетитель убирает руки, фотоэлемент отключает поток воды. Это очень гигиеничное и экономное решение, поскольку посетители не контактируют с устройством, а вода перекрывается, как только в ней отпадает потребность.

Бесконтактные или сенсорные водопроводные краны позволяют существенно экономить расход воды. Они особенно популярны в учреждениях с большим количеством посетителей

Для регулирования температуры и напора воды обычно используется специальный шток, расположенный на корпусе крана. Существует и вариант, когда исходная температура задается на пульте управления водонагревателя или с помощью термодатчика в корпусе устройства. В этом случае смеситель комплектуется блоком электронного управления.

Рычажный запор

Стоячий (торчащий) однорычажный смеситель для умывальника.

Такие приборы приобрели широкую популярность в последние годы. Это произошло потому, что в таких конструкциях можно практически мгновенно регулировать температуру и напор воды легким поворотом рычага. Такие смесители делятся на следующие два типа:

• агрегаты с вертикальным джойстиком;
• приборы, где рычаг укреплен вдоль носика.

Для правильной установки рычажных конструкций нужно учесть следующее:

1. Для укрепления аппарата используется эксцентрик. На него сверху насаживается накидная гайка и декоративная розетка конического типа (фланец).
2. Применяется специальная уплотнительная прокладка с фильтром в виде сетки. Она служит для грубой очистки воды и герметизирует стык между накидной гайкой и эксцентриком.

Центральная часть таких смесителей с рычажным запором состоит из таких деталей, как:

1. Установленный на фиксирующий винт рычаг.
2. Прижимаемый гайкой к месту установки специальный картридж (это самая слабая деталь таких смесителей).

Устранение других незначительных поломок

Переключатели с кнопочным механизмом часто «грешат» тем, что при несильном напоре воды самопроизвольно возвращаются в исходное положение. И проблема эта связана с избыточно тугой возвратной пружиной.

Устранить проблему самопроизвольного возвращения кнопки при малом напоре воды поможет удаление одного-двух витков возвратной пружины

Если возникает обратная ситуация, при которой в момент отключения воды кнопка не возвращается в исходное положение, причиной выступает чрезмерное уплотнение штока. Исправить ситуацию поможет ослабление гайки-сальницы либо же нанесение силиконовой смазки под резиновое кольцо.

Причиной невозвращения кнопки из положения «душа» в «излив» может также стать утрачивание пружиной упругости. В этом случае деталь лучше заменить новой. Но если нет какой возможности, для возвращения пружине свойства упругости воспользуйтесь проверенным способом:

• Хорошо растяните пружину.
• В этом положении накалите ее при высокой температуре.
• Быстро охладите раскаленную заготовку, погрузив ее в емкость с холодной водой.

В случае, если причиной протекания воды из крана стали известковые отложения на седле и резине, исправить ситуацию поможет химическая прочистка. Для этих целей можно использовать Доместос, Белизну или любые другие средства бытовой химии, способные справиться с известью.

Если вода из крана начинает поступать плохо, то прежде, чем ремонтировать смеситель, убедитесь, прочищена ли закрывающая горловину сетка

При плохом качестве водопроводной воды сетка может забиваться грязью. В этом случае ее нужно лишь аккуратно извлечь из горловины, а затем прочистить посредством щетки под напором воды и водрузить на прежнее место.

В том, чтобы отремонтировать смеситель для ванны, нет ничего сложного. Главное помнить, что любой мелкий ремонт установленных в доме сантехнических приборов требует строгого соблюдения правил разборки.
