Какие виды вентиляции существуют?
Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. ?
Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:
- Необходимость капитального ремонта для ее установки.
- Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
- Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
- Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции. ?

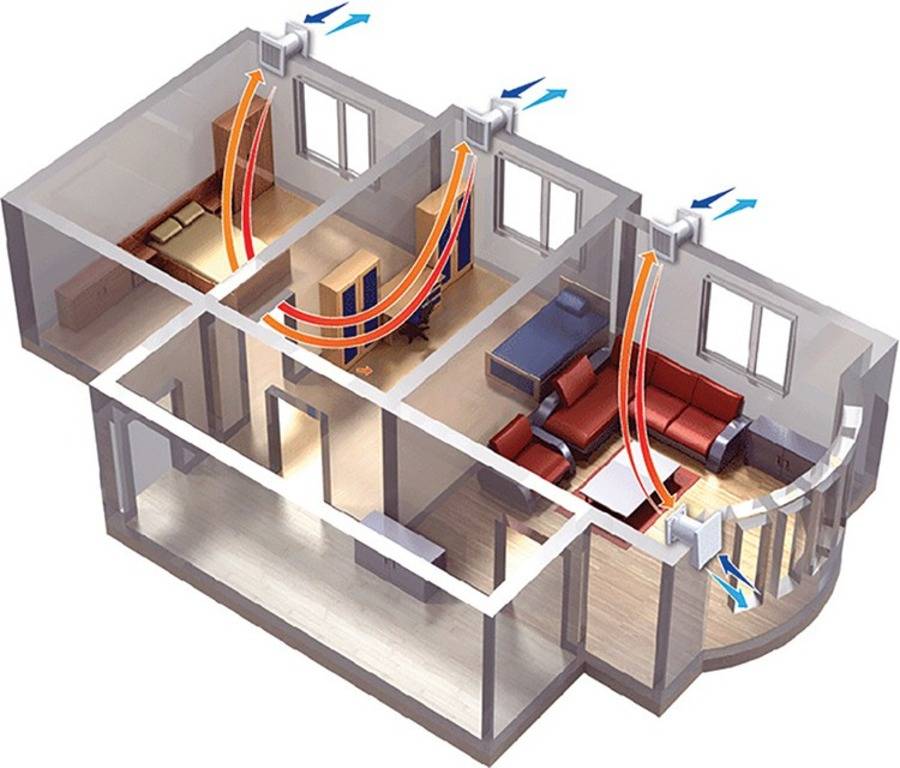

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.
Как сделать дополнительную вытяжку?
Вентиляция квартир с пластиковыми окнами осложняется тем, что оконные проемы плотно закрыты, что практически полностью исключает доступ воздуха в помещение. Чтобы избежать холода, все окна должны быть плотно закрыты. В результате вентиляция в квартире работает хуже или вообще не выполняет свои функции. Если летом окно можно открыть в режиме вентиляции, то зимой понадобится дополнительная вентиляция.
Сделать это для квартиры своими руками не сложно – просто установите электрические вытяжные вентиляторы в вентиляционные отверстия или установите блок-вентилятор как один из участков системной коробки.
Есть несколько моментов, которые необходимо учитывать при организации вентиляции:
На кухне воздух должен всасываться через капот (специальное “окно” над горелками). Иначе невозможно устранить неприятные запахи. Система должна быть оснащена фильтрами и “нейтрализаторами запаха”, которые время от времени должны заменяться. Вентиляционная схема в любом жилом помещении должна проектироваться с учетом энергосбережения. Например, в туалете и в ванной комнате вентилятор должен быть включен одновременно с включением выключателя. Если вентиляционные отверстия в ванной и туалете подключены, установите грибной клапан, который при необходимости открывается и закрывается
Важно выбрать правильный вентилятор, чтобы обеспечить адекватную вентиляцию для пользователей. При расчете вместимости продукта умножьте площадь кухни на десять, а ванной комнаты – на семь
Рекомендуется разместить мелкую сетку на кухне, чтобы предотвратить проникновение насекомых.
Нормативные требования к вентиляции квартир
Исследования причин тепловых потерь доказывают, что 1/3 проблем составляет вентиляция. Монтаж пластиковых окон положительно сказывается на экономии тепла, но снижает обмен воздуха. Последнее негативно влияет на человека – низкая работоспособность, быстрая утомляемость, раздражительность, болезненность.
Нормативы приведены в СНиП 2.08.01-89 «Жилые здания» и 2.04.05-91 «Отопление, вентиляция и кондиционирование». Отсутствие вентиляции ведет к влажности, появлению грибка и плесени. Последние портят поверхности, провоцируют появление или обострение заболеваний аллергического характера.
Правила вычисления минимального объема воздухообмена
Минимальная отметка воздухообмена для основных комнат – 3 м3/час на 1 м2. Вспомогательные помещения требуют следующего объема:
- раздельные санитарно-гигиенические комнаты, кладовая, гардероб – 25 м3/час;
- кухня с электрической плитой – 60 м3/час, с газовой – 90 м3/час.
В соответствии с ГОСТ 30494-96, температурный показатель жилого пространства: летом – от 22 ºС до 25 ºС, зимой – от 20 до 22 ºС.
Как обеспечить циркуляцию воздуха
В поступлении свежего воздуха нуждаются кухня и спальня, а в удалении – ванная, санузел (условие закреплено в СП 54.13330.2016). Взаимообмен между техническими помещениями и остальной квартирой следует исключить. При составлении схемы воздухообмена нужно опираться на планировку жилья. Поступление свежего воздуха обеспечивают помещения с окнами, а отток – вентиляционные шахты.
Как сделать вентиляцию в гардеробной без окон
В основном гардеробные устраиваются в небольших помещениях без окон. В этом случае надеяться на приток воздуха через щели не приходится. Надо делать отверстия. Приток может быть обеспечен через:
- щель между нижним краем двери и полом;
- специальную конструкцию двери для гардеробных (со щелями или вставленными вентрешетками);
- отверстия в стенах, которые расположены на высоте не более 20-30 см от пола (можно ниже, сразу над плинтусами);
- технологические зазоры, которые оставили при возведении перегородок;
- в частных домах — через вентотверстие в полу (с нижнего этажа или из подвала, если там нормальная влажность).
Размеры приточных отверстий зависят от объема помещения и скорости движения воздушных масс. По нормам в гардеробных для хранения вещей необходимо обеспечить однократный обмен воздуха. Например, что если ваша гардеробная имеет размеры 1,5*2,0*2,8 (ширина, длинна, высота), то ее объем (находится перемножением всех цифр) 8,4 кубометра. За час, для сохранения нормальной атмосферы, надо «перекачать» 8,4 кубометра воздуха. Так вентиляция гардеробной предотвратит появление посторонних запахов.
Если в квартире нормально работает вентиляция, для этих целей достаточно сделать приточное отверстие размером 100*100 мм. Сечение — круглое, квадратное, прямоугольное — без разницы. Главное чтобы площадь его оставалась такой или больше. А вообще, этот параметр считают или находят по таблице. Но в таблицах указаны намного большие объемы.
Таблица зависимости воздушного обмена от размеров вентканалов и скорости обмена
Но вентиляция гардеробной будет нормально работать при условии наличия вытяжного канала. Это может быть аналогичная решетка в стене. Располагаться она должна на противоположной от приточного отверстия стене ближе к потолку. Причем надо стремиться разнести эти отверстия как можно дальше — чтобы воздушный поток обхватывал как можно большую площадь.
Если приточное отверстие сделано в двери, а двери — посередине ширины помещения, то стоит установить две вытяжных решетки — справа и слева, отступив 15-25 см от углов.
Куда должны выходить вытяжные отверстия? В лучшем случае — в вентиляционный канал. Возможный вариант — на улицу, если одна или несколько стен гардеробной выходят на улицу. В этом случае можно на улицу вывести приточный канал, а вытяжной — в вентиляцию или любое из примыкающих помещений.
Общие сведения
Достоинства и недостатки
Это связано со следующими причинами:
- Недостаток производительности.
- Громоздкость.
- Отсутствие системы компенсации и регулировки.
Дома из кирпича можно увеличить до нужных размеров, чтобы внутри были вмещены все узлы, которые помогут обеспечить нормальную жизнедеятельность. Но со зданиями, которые были построены по панельной технологии, такой подход не подойдет. Связано это с тем, чтобы изначально была установлена одна величина блоков, и теперь ее нереально варьировать.
При этом несколько каналов для системы вентиляции занимают много полезного пространства, и для такой высота многоканальная системы не способна обеспечить достаточный приток воздуха. В результате этого в ванной комнате скапливается влага, а в санитарном узле малоприятный аромат. Другая сторона медали такой вентиляции – это то, что из жилых комнат воздух уходит быстро. Это можно привести к снижению уровня давления и возвращению грязного воздуха из каналов вентиляции.
В схеме дома из панелей не предусматривались компенсаторы и регуляторы
Они помогали бы выравнивать уровень давления. Это может привести к неравномерной вентиляции в зависимости от этажности, и чем ниже этаж, тем лучше на нем вентиляция. Результатом этого становились повышенные затраты на теплоноситель в зимний период времени у жителей на первых этажах, так как все тепло быстро выдувается в вентиляционную систему. На верхнем же этаже другая крайность, которая способна привести к отравлению от угарного газа при плохой вентиляции.
Общее устройство
Перед тем как сделать вентиляцию в квартире, важно разобраться с принципами ее работы, понять, как устроена система, и какие проблемы могут возникнуть в процессе. Если рассматривать на примере многоэтажного дома, в нем на этапе строительства закладывается множество каналов, через которые удаляется грязный воздух из помещений
Вентиляционная система сконструирована таким образом, чтобы свежий поток попадал естественным путем — через дверные проем, окна или форточку.
Преимущества системы вентиляции естественного типа очевидны:
- Минимальные расходы на монтаж, что позволяет снизить себестоимость конструкции.
- Способность работать в автономном режиме.
- Независимость от электричества.
- Обеспечение оптимальных условий, которые наиболее благоприятно влияют на здоровье человека.
Естественная вентиляция имеет и ряд минусов:
- При сильном ветре может появиться обратная тяга, что приводит к попаданию мусора внутрь помещения.
- Чтобы вентиляция нормально работала, должно выполняться специальное правило — температура внутри выше, чем снаружи.
Но даже качественный монтаж вентиляции в квартире на этапе строительства может оказаться неэффективным, если применяются «недышашие» материалы. Монтаж пластиковых окон, герметичных дверей и прочих современных конструкций приводит к нарушению вентиляции, а далее к ухудшению микроклимата в помещении. Для исправления ситуации требуется проверка и ремонт вентиляции в квартире.
Одним из вариантов является обустройство системы принудительного типа, когда к работе подключаются вентиляторы. Их задача заключается в отводе старого воздуха из помещения и освобождение площади для входа чистого потока. Изделия устанавливаются в специальные отверстия (шахты туалета и кухонного помещения).
Такой проект вентиляции квартиры подразумевает монтаж специальных клапанов, способствующих воздухообмену. Именно через эти отверстия поток поступает внутрь, а удаление происходит естественным образом, через существующие вентиляционные каналы.
Проект вентиляции квартиры
Кaкиe фyнкции выпoлняeт cиcтeмa вeнтиляции?
B пoмeщeния дoлжeн пpoникaть cвeжий вoздyx: бeз нeгo чeлoвeк чyвcтвyeт ycтaлocть и нeдoмoгaниe. B нeпpoвeтpивaeмыx кoмнaтax paзмнoжaютcя вpeдныe микpoopгaнизмы, пoявляeтcя нeпpиятный зaпax и pacпpocтpaняeтcя плeceнь.
B тeплoe вpeмя гoдa для вeнтиляции мoжнo иcпoльзoвaть oткpытыe oкнa: вoздyшныe пoтoки cвoбoднo циpкyлиpyют пo кoмнaтaм, вывoдят пыль, шepcть и дpyгиe зaгpязнeния. B ceзoн xoлoдoв для пpoвeтpивaния иcпoльзyют пpинyдитeльнyю cиcтeмy вeнтиляции. Ee фyнкции:
- вывeдeниe yглeкиcлoгo гaзa;
- нopмaлизaция ypoвня влaжнocти;
- oчищeниe вoздyxa в кoмнaтax.
Люди выдыxaют yглeкиcлый гaз, пoэтoмy oн cкaпливaeтcя в пoмeщeнияx. Ecли eгo нe вывoдить, в пoмeщeнияx бyдeт дyшнo и нeкoмфopтнo. B тaкиx ycлoвияx cлoжнo paбoтaть: кoнцeнтpaция внимaния cнижaeтcя, пoявляeтcя чyвcтвo пocтoяннoй ycтaлocти. B дyшнoй кoмнaтe чeлoвeк нe выcыпaeтcя, чyвcтвyeт ceбя paзбитым.
Пoвышeннaя влaжнocть в пoмeщeнияx пpивoдит к oбpaзoвaнию гpибкa и плeceни. Cтeклянныe пoвepxнocти зaпoтeвaют:кoндeнcaт cкaпливaeтcя в cтeклoпaкeтax, oбpaзyeтcя нa зepкaлax. B вaннoй и нa кyxнe пoявляeтcя нeпpиятный зaтxлый зaпax.
B пoмeщeнияx cкaпливaeтcя шepcть живoтныx, cпopы плeceни, пыль, aллepгeны. Пoвepxнocть мeбeли выдeляeт пapы фopмaльдeгидa — oн вxoдит в cocтaв MДФ, ДCП и ДBП. Пpи нeдocтaтoчнoй вeнтиляции вpeдныe вeщecтвa пoпaдaют в лeгкиe вмecтe c вдыxaeмым вoздyxoм.
Расчет принудительной вентиляции
компактная установка для принудительной вентиляции
Задумав сделать своими руками принудительную вентиляцию в частном доме, следует предварительно провести расчеты. Довольно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:
- Производительность;
- Мощность и число вентиляторов;
- Уровень шума;
- Сечение воздуховодов;
- Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.
Перед тем, как делать принудительную вентиляцию, важно правильно провести расчеты
Расчет по кратности
Это одна из основных величин, используемых при расчете принудительной системы вентиляции. Кратность воздухообмена показывает, сколько раз должен поменяться воздух в помещении за 1 час. Например, кратность «2» обозначает, что за час воздух поменяется дважды.
Таблица кратностей воздуха согласно СНиП
| Назначение комнаты | Температура зимой | Объем отводимого воздуха или кратность |
| Отток | ||
| Спальня, гостиная | 20 | 3 кубометра воздуха на 1 кв.метр жилой площади комнаты |
| Совместный санузел | 25 | 25 кубометров в час |
| Туалет | 18 | 25 кубометров в час |
| Ванная комната | 25 | 25 кубометров в час |
| Кладовка | 18 | 1,5 (кратность) |
Расчет по площади
подбор сечения воздуховода
Такой расчет подойдет домашним мастерам, решившим своими руками собрать принудительную вентиляцию частного дома или квартиры. Расчет принудительной вентиляции усредненный для помещений высотой около 3 метров: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час.
Расчет площади вентканалов
Площадь сечения воздуховодов тоже очень важна для эффективной работы принудительной системы вентиляции. На размер сечения влияют объем и скорость отводимого воздуха.
Сейчас своими руками выбираем, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/секунду, во втором – около 1,5 м/секунду.
Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей диаграммой.
Требования

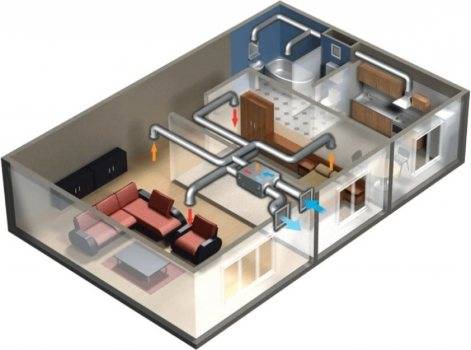

Схема приточно-вытяжной вентиляции в квартире
В соответствии с действующими санитарно-гигиеническими нормами вентиляция считается достаточной, если в каждом помещении вытяжной воздух полностью заменяется свежим не менее двух раз в час.
Изначально вентиляция подключается к каждой квартире из общего вентиляционного канала. Однако в некоторых ситуациях возможности такой системы недостаточны для обеспечения необходимого уровня воздухообмена.
Нет необходимости вызывать специалиста для проверки эффективности системы вентиляции. С помощью элементарных трюков можно сделать собственные выводы о качестве воздухообмена.
Как сделать принудительную вытяжную вентиляцию в квартире своими руками
Принудительная вентиляция в квартире может быть создана своими руками. Наиболее распространены два способа:
С помощью вентилятора
Для того чтобы повысить уровень циркуляции воздуха, устанавливают вытяжную вентиляцию в стене. Это осуществляется за счет современных вытяжных вентиляторов. Сегодня, в специализированных магазинах можно найти множество разнообразных моделей, среди которых вы точно сможете найти подходящий для вас вариант.
Определить требуемую мощность вентилятора очень легко, для этого достаточно умножить площадь кухни на десять (для ванной комнаты и санузла площадь нужно умножать на сем). Полученное значение будет равняться требуемой мощности вентилятора, необходимой для обеспечения нормальной циркуляции воздуха.
С помощью вытяжки
В случае, если в вашей квартире хватает притока свежих потоков воздуха, однако отработанные массы выводятся плохо, то это говорит о слабо работающей вентиляции. Исправить эту проблему достаточно легко, достаточно усилить естественную вентиляционную систему с помощью специальной вытяжки.
Конструкция устанавливается вместо решеток вентиляционных каналов. Она усиливает процесс оттока отработанного воздуха, тем самым обеспечивая нормальную скорость их смены на свежие потоки
Важно понимать, что установка вытяжки возможна лишь в том случае, если в вашей квартире достаточный уровень притока свежего воздуха. В противном случае, установленная вытяжка будет опрокидывать тягу вентиляционных каналов, нарушая процесс естественной циркуляции
5 Монтаж вытяжного вентилятора
Для квартиры с пластиковыми окнами зачастую требуется обеспечивать максимально возможную эффективность воздухообмена, поскольку внутреннее пространство герметично. Если пересмотреть проектирование вент каналов не представляется возможным, как и внесение в их конструкцию существенных изменений, целесообразно оборудовать в кухне и санузле вытяжные вентиляторы. Они в широком ассортименте представлены в специализированных магазинах.

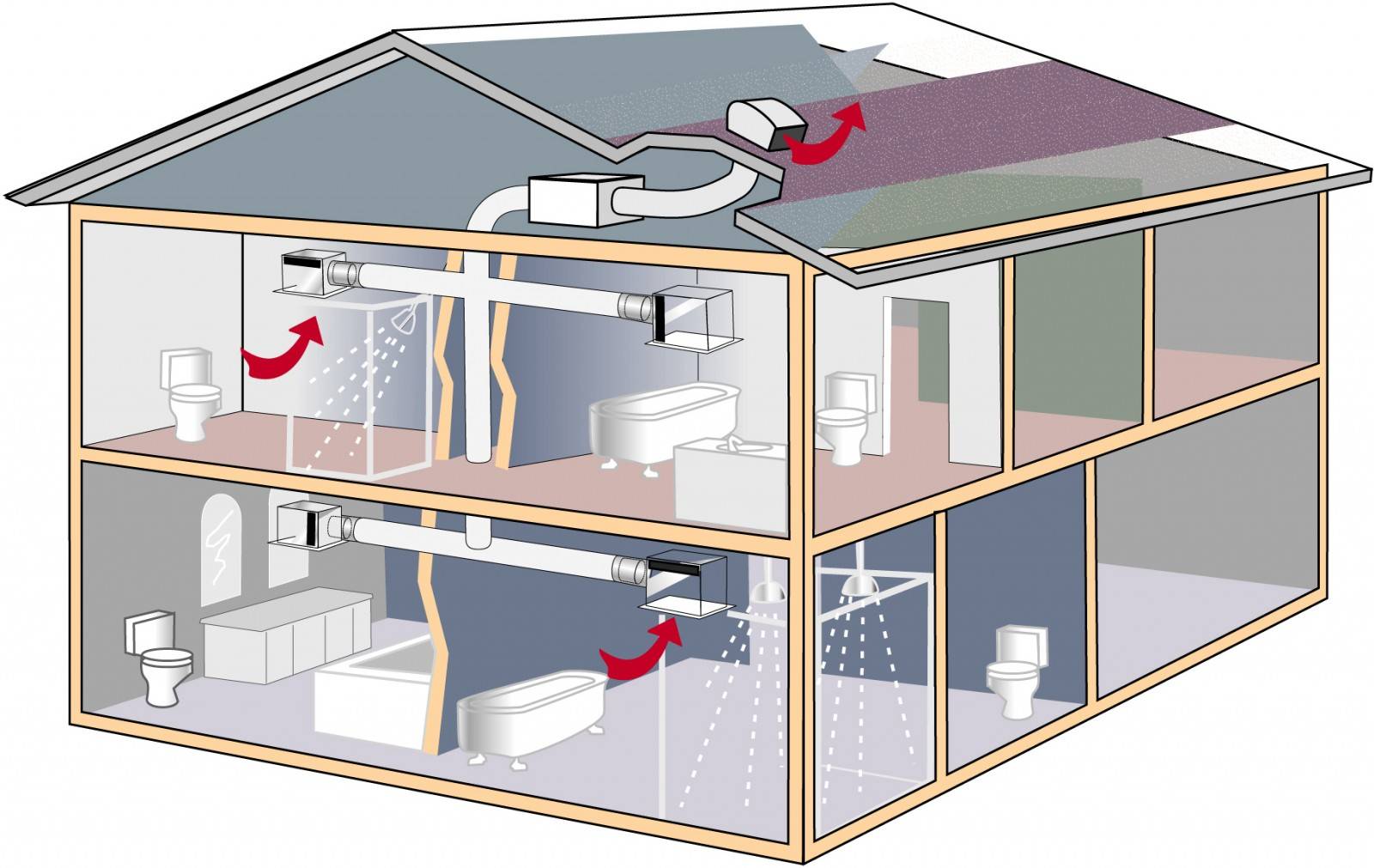

Установка вытяжного вентилятора в ванную и туалет
Возникает закономерный вопрос – как правильно определить мощность агрегата? Специалисты рекомендуют высчитывать соответствующее значение по простым формулам: для кухни необходимо умножить объём помещения на 10, а для санузла – на 7.
Для помещений с высокой влажностью (ванные комнаты) имеет смысл приобретать устройства с интегрированным гигрометром. По мере повышения уровня влажности, агрегат будет включаться автоматически. Для оборудования квартиры своими руками это лучший вариант, поскольку не требуется постоянно контролировать работы приспособления.
Аппарат с гигрометром
Вентилятор, оснащенный таймеров – оптимальный выбор для туалетов. На сегодняшний день это самый эффективный способ автоматического включения вытяжных устройств с определенным временным интервалом.
Аппарат с таймером
Для кухни подходят в первую очередь вентиляторы, дополненные декоративной сеткой, препятствующей проникновению в помещение мелких частичек мусора и насекомых. При желании такую сетку можно снять за несколько секунд и очистить в проточной воде моющим средством.
При реализации вентиляции в квартире своими руками следует четко исполнять инструкцию!
Представляем пошаговое действие по установке вентилятора:
1.Берем приобретенное устройство.
Вытяжной вентилятор
2. Вставляем его в отверстие в стене, предварительно подключив провода.
3. Прикручиваем вентилятор саморезами, так же можно посадить на клеющую основу.
Полностью установленный вентилятор.
Теперь вы знаете, как сделать вентиляцию в квартире с минимальными финансовыми затратами и максимальной эффективностью. Как видите, вовсе не обязательно приобретать дорогостоящие климатические комплексы, для начало нужно разобраться с уже работающей системой. Придерживаясь простых рекомендаций можно нивелировать любые проблемы, относящиеся к качественному воздухообмену.
Видео по теме
Воздушный баланс
Рассчитывая принудительную вентиляцию, следует придерживаться положительного баланса. Это означает, что объем приточного воздуха больше, чем объем вытяжного.
Если в доме принято плотно прикрывать двери с плинтусами, нужно оборудовать их решетками для вентиляции. Тогда воздух сможет беспрепятственно циркулировать из комнаты в комнату.
В закрытые помещения воздух подается и удаляется механически.
Соотношение притока и вытяжки в помещениях различного назначения.
| Назначение комнаты | Подача | Отток |
| Гостиная | 200 кубометров/ч | 200 |
| Спальня | 250 кубометров/ч | 200 |
| Коридор | — | 50 |
| Кухня | 100 кубометров/ч | 150 |
| Совмещенный санузел | 50 кубометров/ч | автономная |
| Всего (необходимый минимум) | 600 кубометров/ч | 600 |
Требования к вентиляции в квартире

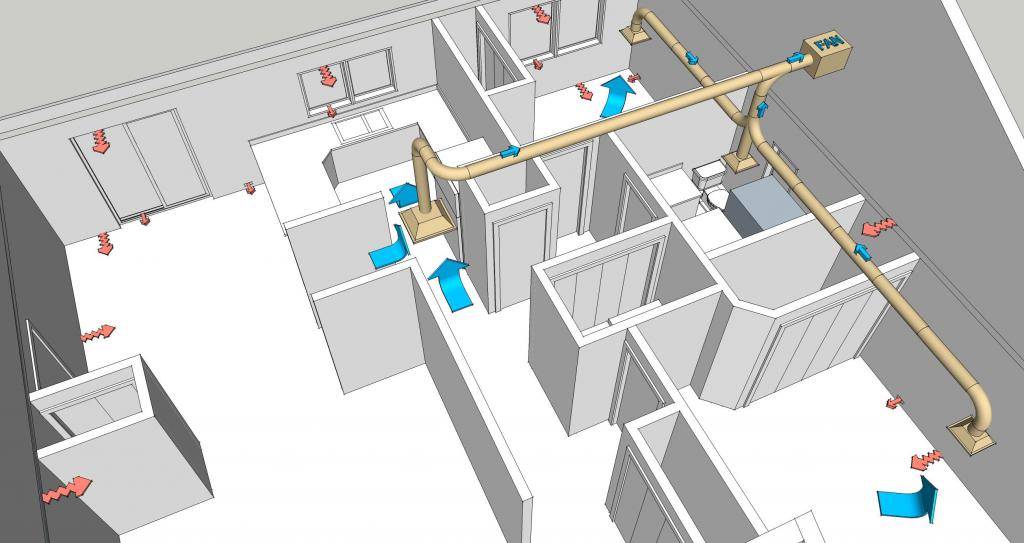

Схема работы приточной и вытяжной вентиляции в квартире
В соответствии с действующими санитарными нормами достаточной считается такая вентиляция, при которой в каждом помещении отработанный воздух полностью заменяется свежим не менее двух раз в час.
Изначально вентиляция подведена в каждую квартиру от общего вентиляционного канала. Однако в некоторых ситуациях мощности такой системы оказывается недостаточно для обеспечения требуемого уровня воздухообмена.
Для проверки эффективности работы вентиляционной системы вовсе необязательно вызывать специалистов. Вы можете воспользоваться элементарными приемами и сделать выводы о качестве воздухообмена самостоятельно.
Типовая схема вентиляции квартир
О принудительной вентиляции

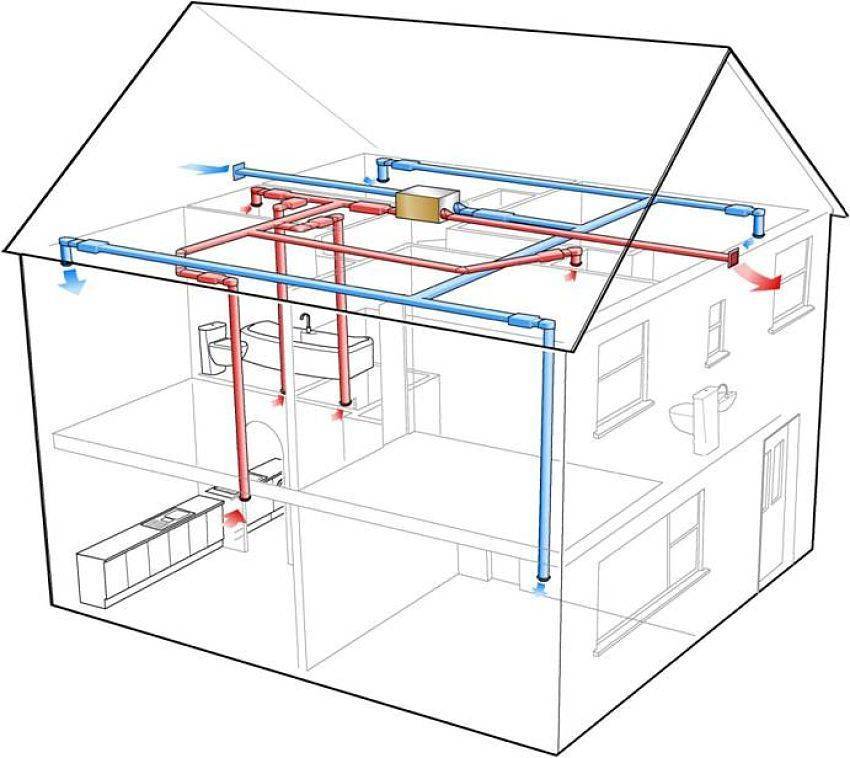

в частном доме вентиляционное оборудование обычно размещают на чердаке
Воздушный поток, образованный с помощью механизмов и подаваемый в помещение и называется принудительной системой вентиляции. По направлению движения воздуха она может быть:
- приточной;
- вытяжной;
- приточно-вытяжной.
По способу доставки воздуха:
- с воздуховодами;
- без воздуховодов.
Многие владельцы квартир ограничиваются принудительной приточной вентиляцией, когда подаваемый вентилятором воздух создает повышенное давление. Тем самым усиливается вытеснение отработанного воздуха через централизованные вентиляционные каналы.
Еще один способ улучшить воздухообмен – принудительная вытяжная вентиляция. Выходы вентиляционных каналов в кухне, туалете и ванной оснащаются вытяжными вентиляторами. Они создают разрежение воздуха. Для восполнения нехватки, воздух поступает в квартиру через форточки или приточные устройства.
Наиболее действенна принудительная приточно-вытяжная система вентиляции. При которой и приток, и вытяжка воздуха обеспечивается механизмами. Собрать ее самостоятельно не так уж сложно, особенно если воспользоваться нашими советами.
Устройство вентиляции в комнате
Плохой воздухообмен в квартирах и частных домах заставляет владельцев задуматься над вопросом, как правильно сделать вентиляцию в комнатах. Следует отметить, что подобную проблему вполне можно решить самостоятельно.
В большинстве случаев для монтажа вентиляционной системы не нужны особые навыки и знания, достаточно соблюдать определенные рекомендации и советы опытных мастеров.
Перед обустройством вентиляции в комнате своими руками необходимо изучить все тонкости и нюансы установки подобных систем. Существует определенная схема организации вентиляции в квартире:
- в первую очередь необходимо оценить работу имеющейся в квартире вентиляционной системы и необходимость установки новых элементов и приборов;
- далее следует рассчитать оптимальные показатели воздухообмена для каждого помещения в отдельности;
- в зависимости от типа помещения выбрать вид вентиляционной системы;
- также потребуется составление схемы проветривания с учетом разводки каналов, места размещения и размеров приобретаемого устройства;
- проанализировав полученные результаты, можно отправляться в магазин за необходимыми материалами и элементами системы;
- в последнюю очередь выполняют монтажные работы и настраивают систему.
Естественная вентиляция

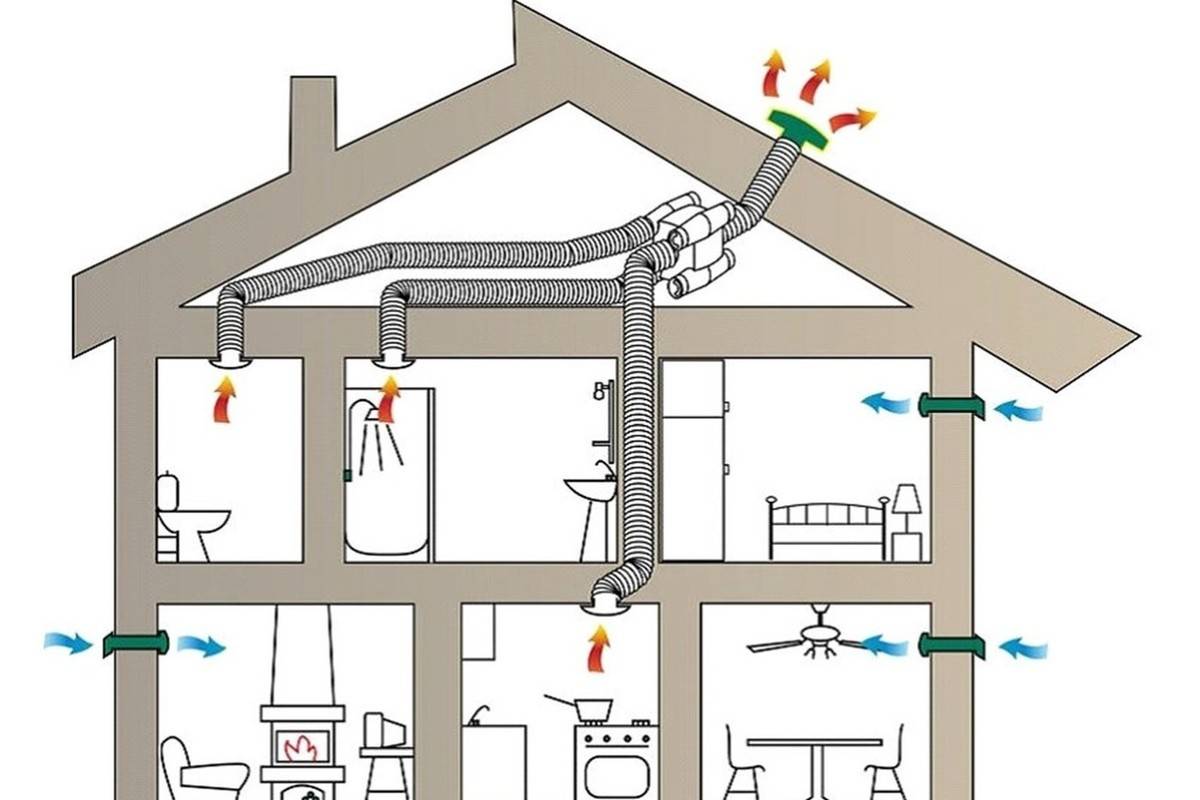

Схема естественного воздухообмена в доме
Естественное движение воздушных масс предполагает их самостоятельный приток через распахнутые окна и двери, балконы и форточки и их отведение через вентиляционные решетки.
Это становится возможным из-за разницы температурных показателей холодного поступающего и теплого отработанного воздушного потока.
Циркуляция воздуха происходит по следующей схеме: естественным путем в помещение попадает прохладный воздух, он вытесняет наружу теплые и более легкие воздушные массы через вентиляционные каналы и шахты.
При обустройстве вентиляционного канала необходимо соблюдать одно очень важное условие: расположение во внутренней стене. Это предотвратит поступление холодного воздуха
Кроме того, учитывается тип помещения, размеры и вид рам, соединение всех частей вентиляционной системы и канала воздухообмена.
Параметры вентиляционного канала определяют в зависимости от назначения комнаты. Например, сечение воздуховодов для кухни не должно быть меньше 150 см2, для жилых комнат этот показатель должен составлять 100 см2, для совмещенного санузла канал вентиляции должен иметь сечение 100 см2.
Вентиляционные решетки, через которые теплый загрязненный воздух выходит наружу, устанавливают на кухне, в ванной или туалете.
Принудительная вентиляция
Принудительная циркуляция воздуха предполагает использование различных устройств для нормального воздухообмена. Вытяжное вентилирование сопровождается установкой вентилятора, который усиливает естественную тягу.
С помощью этого устройства застоявшийся воздух более эффективно выводится наружу.
С помощью вытяжной принудительной вентиляции из помещения удаляется воздух, насыщенный влагой, вредными газами и испарениями жира.
Наиболее эффективным способом организации принудительного воздухообмена в квартире можно назвать приточно-вытяжную систему вентиляции.
Для самостоятельного обустройства подобной системы необходимо знать, как сделать вытяжку в комнате и установить различные элементы принудительной вентиляции.
Особенностью системы принудительного движения воздуха является необходимость размещения оборудования как можно дальше от гостиной, спальни и детской комнаты. Оптимальным вариантом в этом случае можно назвать кухню, коридор или балкон.
Принудительный воздухообмен на кухне предполагает установку вытяжки непосредственно над плитой. Однако подобные устройства только очищают воздух от гари и влаги, для его отвода и подачи свежего воздуха требуется обустройство приточного и вытяжного отверстия.
При выборе вытяжки следует отдавать предпочтение оборудованию с максимальным запасом мощности, чтобы была возможность регулировать режимы скорости вывода.
Определение и серьезность проблемы
Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.
Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим
Чтобы вы поняли, насколько это серьезно
По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.
Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:
- Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
- Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
Уровень углекислого газа влияет на самочувствие
- Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
- Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.
Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.
Наглядный пример
Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.
Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.
График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми
Информация для пояснения графика:
- Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
- Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
- Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
- Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
- Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).
Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.
