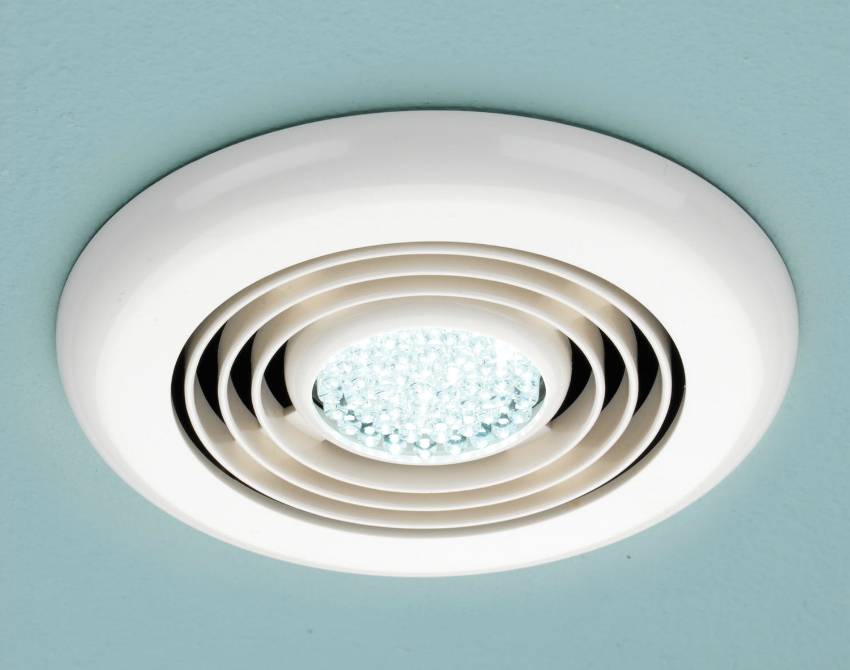

Потолочная установка
Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).
Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.
В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.
Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:
- можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
- провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.
Уход за вентилятором для ванной комнаты
Вентиляторы канальные 125 мм и любые другие модели нуждаются в регулярном уходе для продления срока эксплуатации. Во-первых, прибор нужно систематически чистить от скапливающейся под крышкой пыли. Для этого, декоративная крышка снимается, а сам вентилятор чистится при помощи пылесоса. Во-вторых, не реже одного раза в год необходимо полностью разбирать прибор и промывать его пластиковые части. Металлические детали стоит смазывать машинным маслом — это сделает ход рабочей части более легким и снизит уровень шума во время работы
Особое внимание при этом следует уделять подшипникам
Если же ваш вентилятор дребезжит при работе, слабо втягивает воздух и не обеспечивает должный уровень защиты помещения от влажности, то стоит приобрести новую модель устройства. Цены на данный тип приборов не особо высоки, поэтому замену можно осуществить без больших финансовых затрат.
Благодаря широкому выбору моделей вентилятора, можно подобрать наиболее подходящий вариант по стилю и дизайну для помещения
Вытяжной вентилятор для ванной – это компактное и относительно недорогое устройство, которое поможет вам избавиться от избыточной сырости в ванной комнате, обеспечит циркуляцию воздуха и поможет решить проблему повышенной влажности. Его установка и подключение к электросети не отнимут много времени, а сделать это можно без специальных навыков и инструментов. Также такое устройство будет эффективно для туалета, балкона, кладовки и многих других помещений, в которых присутствует проблема плохой естественной циркуляцией воздуха.
https://youtube.com/watch?v=mz3NcHFO3to
Выбор вентилятора для вытяжки
Перед покупкой определенной модели электрического вентилятора сначала следует внимательно изучить классификацию этих вентиляционных устройств для ванной.
Такие устройства бывают 2 видов:
- осевые;
- радиальные (центробежные).
Осевые вентиляторы оснащены роторным двигателем. На его оси установлена крыльчатка с несколькими лопастями. Для улучшения аэродинамики в вентиляционный вход встроен коллектор.
Осевые устройства чаще устанавливают в ванной. Они обладают невысокой производительностью и работают на небольшой мощности.
Радиальный вентилятор, устанавливаемый в натяжном потолке в ванной, оснащен ротором со спиральными лопатками. Воздух в такой прибор входит спереди, а выдувается сбоку, под прямым углом.
Радиальные электрические вентиляторы монтируют на потолках больших ванных комнат. Объем этих помещений — 12 куб. м. и более, а расстояние от точки входа до вентканала — 2 м как минимум.
В зависимости от методов монтажа вентиляторы бывают:
- потолочными;
- настенными;
- настенно-потолочными;
- канальными — устанавливают в разрыв вентканала, могут использоваться для проветривания нескольких комнат.
Вытяжной электрический вентилятор, как и любое бытовое устройство, выбирают по его техническим характеристикам. Корпус такого прибора делают из влагостойкого пластика.
Вид и форму вентиляционных решеток выбирают в соответствии с дизайном помещения.
При выборе потолочного электрического вентилятора в ванную учитывают его технические характеристики:
- производительность;
- уровень шума;
- безопасность;
- мощность;
- дополнительные функции.
Производительность (мощность)
Производительность вентиляционного устройства считают основным параметром, обеспечивающим хороший воздухообмен в ванной.
Нужный вентилятор выбирают, исходя из площади помещения и кратности воздухообмена, которая указана в СанПиН.
Для ванной второй показатель равен 6-8 объемам в час. Он зависит от количества человек, проживающих в квартире.
Расчет производительности вентилятора выполняют по такой формуле: С = А × В
где А – объем ванной комнаты (высоту умножают на длину и ширину помещения),
В – кратность.
Например, площадь — 2,2 × 2,5 × 2,7 м = 14,85 куб. м (примерно 15 куб. м). Тогда для 4 жильцов квартиры кратность воздухообмена равна 8.
В итоге, 15 × 8 = 120 куб. м/час — высокоэффективный электрический вентилятор будет обладать такой производительностью.
Уровень шума
Уровень шума считают еще одним техническим параметром, на который стоит обратить внимание при покупке потолочного вентилятора. При этом исходят из режима работы устройства
Если потолочный вентилятор включают только в дневное время суток, то его шум должен быть равен 30-35 дБ. Для обеспечения в ванной круглосуточной вытяжки покупают радиальные устройства на 20-25 дБ.
Осевые вентиляторы являются более шумными из-за сильной вибрации мотора.
Иногда шумит и воздуховод, если он сделан из металла. Поэтому при монтаже вытяжки в потолке ванной чаще используют бесшумный пластик или шумоподавляющие стройматериалы.
Также при выборе электрического вентилятора для ванной пристальное внимание обращают на его безопасность. Для этого помещения покупают влагостойкую модель
Такое устройство не выходит из строя даже при постоянной высокой влажности в помещении.
Единственным минусом вентилятора является то, что его нельзя подключить к обычной электрической сети. В противном случае, если на работающее устройство попадет вода, в доме произойдет короткое замыкание и возникнет пожар, поэтому лучше не рисковать.
Также при покупке потолочного вентилятора в ванную обращают внимание и на наличие дополнительных функций
Это важно с точки зрения удобства эксплуатации прибора
Потолочные высокоэффективные вентиляторы могут быть оснащены такими дополнительными устройствами:
- датчиком движения, который автоматически включает устройство при появлении человека в помещении;
- таймером — позволяет установить время работы;
- датчиком влажности;
- обратным клапаном.
Кроме того, на таких приборах есть регулятор скорости вращения лопастей.
Выбираем модель
Для того чтобы вытяжное отверстие работало бесперебойно на максимуме своих возможностей стоит очень щепетильно подойти к побору главного функционального изделия – вентилятора. Поэтому необходимо получше изучить отдельные моменты, которые облегчат процедуру определения с видом вентиляционной конструкции.
Уровень шума
Вполне естественно, что при работе бытовые приборы вырабатывают определенный уровень звука. Для вентиляционного оборудования этот показатель всегда указывается в его паспорте. Ванные и туалетные комнаты позволяют установить систему примерно 35 децибел, что считается высоким уровнем шумоизолированности, так как данный звук не воспринимается человеческим слухом. Вентиляторы же с более высокими показателями звука уже считаются непригодными для использования ввиду своей раздражительности.
Вентилятор с регулировкой мощьности
Двигатель
Прибор для туалетного помещения должен обладать необходимой мощностью, а также длительным запасом прочности. Именно эти показатели и отвечает двигатель вентилятора
При осмотре следует сразу же обратить внимание на его устройство. Должны присутствовать шарикоподшипники и установленные втулки, от которых зависит продолжительность эксплуатации движка, а также уровень производимого шума
Такие модели по праву считаются наиболее производительными, долговечными, беззвучными.
Мощный вентилятор
Производительность
Данный показатель считается одним из наиболее важных для функционирования всей вентиляционной системы. За счет производительности можно вычислить какое количество свежего воздуха доходит до ванного или туалетного пространства за 60 минут его работы. Необходимо понимать, что производительность вентилятора напрямую связана со следующими параметрами:
- площадью комнаты;
- уровнем влажности;
- количество активных пользователей.
Высокопроизводительные вентиляторы
На сегодняшний день, очевидно, что технологии не стоят на месте, поэтому современный рынок уже предоставляет инновационные экземпляры вентиляционной системы со следующими функциями:
- автоматическое подключение к выключателю;
- самостоятельная работа при достижении определенного уровня влажности;
- программная установка задач по различным критериям.
Как выполняется монтаж вентиляции дымоудаления
Алгоритм работы следующий
- Визуальный осмотр объекта, его состояния, изучение особенностей системы;
- разработка индивидуального проекта и подбор соответствующего оборудования с учетом условий эксплуатации и пожарной опасности
- подготовка сметы расходов, включая затраты
- прокладка системы воздуховодов
- установка вентиляторов для удаления дыма
- установка панелей управления вентиляторами, кабелей и другого оборудования
- установка клапанов дымоудаления
- защита всех воздуховодов от огня, критически высоких температур
- тестирование, ввод в эксплуатацию, устранение неисправностей;
- трансфер.
Установка дымовых клапанов может осуществляться несколькими способами, выбор которых зависит от нескольких факторов.
Основными из них являются:
- тип кровли здания (мягкая/твердая);
- угол наклона крыши по отношению к горизонту;
- тип вентилятора;
- размеры устройства дымоудаления.
Если вентилятор устанавливается на вновь построенном здании, необходимо заранее подготовить место установки.
Для этого необходимо провести работу:
- Закрепление монтажной поверхности стяжкой;
- Установка специальных оцинкованных фартуков по контуру корпуса вентилятора;
- Восстановление целостности слоев изоляции крыши.
Перед установкой крышных вентиляторов убедитесь, что место установки и периметр в радиусе 3 метров выполнены из негорючих материалов.
Корпус дымососа изготовлен из стали, которая очень прочна, а его поверхность покрыта специальным антикоррозийным слоем. Эти конструкции могут быть установлены на жесткой или мягкой кровле.
На крышах с жесткой кровлей монтаж намного проще
Во время монтажных работ следует обратить внимание на правильную сборку системы противодымной вентиляции и вентилятора с использованием специальных соединителей, изготовленных тем же производителем
Часто они поставляются в составе оборудования. После установки всех конструктивных элементов оставшиеся зазоры заделываются герметиком.
Прайс-лист на работы по монтажу вентиляции
| Название работы | Единица измерения. | Цена | |
| Установка блока притока и отвода воздуха | до 300 м3 | шт. | 12900 руб. |
| до 700 м3 | шт. | 17900 руб. | |
| до 1000 м3 | шт. | 19900 руб. | |
| до 1500 м3 | шт. | 22900 руб. | |
| до 2000 м3 | шт. | 26900 руб. | |
| более 2000 м3 | шт. | от 35000 руб. | |
| Монтаж и гидравлическая балансировка смесительного узла системы приточно-вытяжной вентиляции | шт. | от 8000 рублей. | |
| Монтаж водяных трубопроводов для системы вытяжной вентиляции | м.п. | от 50 рублей | |
| Испытание и ввод в эксплуатацию системы вентиляции | шт. | от 10000 рублей | |
| Установка автоматической панели управления | шт. | от 10 000 руб. | |
| Установка автоматических элементов | шт. | от 900 руб. | |
| Ввод в эксплуатацию автоматического оборудования | шт. | от 4000 руб. | |
| Монтаж увлажняющей секции | шт. | от 9000 руб. | |
| Установка парогенератора | шт. | 10000 руб. | |
| Установка канального вентилятора | от 100 м3/ч до 500 м3/ч | шт. | 4400 руб. |
| от 500 м3/ч до 1000 м3/ч | шт. | 8900 руб. | |
| от 1500м3/ч до 10000м3/ч | части. | 12900 руб. | |
| от 10000 м3/ч до 50000 м3/ч | части. | 17900 руб. | |
| Установка вентилятора поверхностного монтажа | шт. | 1600 руб. | |
| Установка центробежного вентилятора | шт. | 2400 руб. | |
| Установка крышного вентилятора | шт. | 3400 руб. | |
| Установка регулятора вентилятора | шт. | 1000 руб. | |
| Монтаж прямоугольного оцинкованного воздуховода | м2 | от 450 руб. | |
| Сборка оцинкованных прямоугольных стальных профилей | м2 | от 880 руб. | |
| Сборка круглых воздуховодов из оцинкованного листового металла | м2 | от 400 руб. | |
| Сборка оцинкованных круглых стальных профилей | м2 | от 800 руб. | |
| Монтаж гибких труб | м.п. | от 300 руб. | |
| Монтаж изоляционных материалов для теплоизоляции арматуры и воздуховодов | м2 | от 200 руб. | |
| Сборка вентиляционного воздушного клапана | шт. | от 300 рублей | |
| Установка обратного клапана | шт. | 500 руб. | |
| Установка противопожарного клапана | шт. | 1000 руб. | |
| Установка регулирующих клапанов | шт. | 900 руб. | |
| Сборка привода заслонки | шт. | 2400 руб. | |
| Установка вентилятора | шт. | 300 РУБ. | |
| Монтажный адаптер | шт. | 600 PIPE. | |
| Сборка глушителя | шт. | 1000 руб. | |
| Установка вентиляционной решетки | до 0,09 м2 | штука | от 250 руб. |
| до 0,36 м2 | штука | от 400 рублей | |
| до 1 м2 | штука | от 700 рублей | |
| более 1 м2 | шт. | от 850 руб. | |
| Установка настенного осушителя воздуха | штука | от 15 000 руб. | |
| Установка осушителя для дренажной системы | м.п. | от 50 рублей | |
| Установка и подключение гидростатического осушителя воздуха | искусство | от 2000 руб. | |
| Монтажные работы по установке вентиляционной системы | штука | Согласен | |
| Монтаж с лесов, домкратов для автомобилей на вентиляционной установке | штука | Согласен | |
| Заказать у |
ной: необходимость обустройства
Предлагаемые фото вытяжки для ванной комнаты помогут визуально представить это устройство, которое подходит для обеспечения воздухообмена.
- влажный воздух в помещении и резкие перепады температуры могут привести к осаждению конденсата, он в свою очередь приводит к повреждению отделки и меблировки;
- при постоянном повышенном уровне влажности в помещении любые поверхности становятся благоприятной средой для развития колоний болезнетворных бактерий и плесени;
- в совмещенном санузле необходимо обустроить вентиляцию для отвода неприятных запахов и обеспечить постоянных и хорошо налаженный воздухообмен в помещении.
Читайте здесь! Вешалка для полотенец в ванную — удобные и практичные варианты различных конфигураций, смотрите фото в обзоре!
По типу функционирования, используемые системы могут быть разные, но все они гарантируют эффективный отвод отработанной газовоздушной смеси.
Принудительная вентиляция
Принцип работы принудительной вытяжки в ванну отличается от естественной вентиляции. Циркуляция воздуха в помещении, оборудованном такой системой, происходит посредством вентилятора, который питает электрическая сеть.
Принудительная вытяжка в ванну устанавливается, если естественная вентиляция не функционирует или силы тяги в ней не хватает, чтобы сделать помещение комфортным для использования. Для этого на входе в воздуховодный канал устанавливают вентилятор, который создает зону с разряженным давлением, затягивая воздух внутрь воздуховода. Для расчета необходимой мощности вентилятора, нужно перемножить:
- Объем помещения. Чтобы вычислить объем ванной комнаты, нужно перемножить длину, ширину и высоту помещения. К примеру, объем ванной с габаритами 3х2х2,2 равняется 13,2 кубических метров.
- Коэффициент частоты использования. Этот показатель может составлять от 5 до 10, исходя из количества проживающих людей. Если в квартире живет 1 человек, он использует санитарную комнату 2 раза за сутки, а значит коэффициент принимает минимальное значение 5. С увеличением количества посещений санузла, увеличивается показатель коэффициента.
Вентиляционная шахта
Организовать вытяжку в частном доме можно основательно, для чего нужно сделать вытяжную шахту со стороны ванной комнаты. Есть уже готовые блоки, из которых можно собрать вентиляционную шахту нужного размера. Блоки полые внутри и выложены утеплителем по внешней стенке. Они собираются, как конструктор.
Такие блоки дорогое удовольствие, так как производители делают их из качественных материалов. В интернете можно найти фото вытяжки для ванной с таким устройством шахты.
Можно собрать вытяжной канал самостоятельно. Для этого можно взять широкие канализационные трубы диаметром 10-15 см, утеплить их нужно любым теплоизоляционным материалом. Это необходимо, чтобы внутри вентиляции не образовывался конденсат.
Подвесные потолки
Как установить вытяжной вентилятор, если в ванной или санузле планируется подвесной потолок?
Основная проблема здесь — обеспечить не только удаление воздуха из самой ванной, но и вентиляцию пространства выше потолка. Дело в том, что в отсутствие воздухообмена неизбежная в ванной высокая влажность быстро приведет к появлению грибка на плитах перекрытия и в швах.
Да, грибок над потолком не испортит внешний вид вашей ванной. Однако он вкупе с сыростью будет ускоренными темпами разрушать сами плиты перекрытия, заделку швов и штукатурку.
Как сделать эффективной вентиляцию этого пространства?
Здесь возможны два варианта:
- Если подвесной потолок относительно герметичен (например, выполнен из влагостойкого ГКЛ с тщательным шпаклеванием швов), потолочная вытяжка ставится в отверстие, вырезанное непосредственно в гипсокартоне. Она продувает полость между подвесной конструкцией и перекрытием. Создающееся там избыточное давление вытесняет воздух в вентканал;
- Сборные потолки (например, из пластиковых стеновых панелей) требуют другого подхода. В этом случае непосредственно в вентканал, расположенный выше уровня подвесного потолка, устанавливается канальный вентилятор. Сам потолок снабжается решеткой для забора воздуха из помещения и люком для обслуживания вентилятора.
Этот люк в мансардном этаже моего дома нужен только для обслуживания или замены канального вентилятора.
А это — вытяжная решетка в помещении санузла.
Выбор вентилятора и способа запуска
На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке. Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна
Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.
В зависимости от модели, существуют такие варианты:
- Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
- Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
- Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
- Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.
Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах. При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.
На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя. Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода
Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.
Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.
Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.
Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий
На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.
Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте
Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой
Особенности ванной
Санузел представляет собой помещение с отдельной микросредой. Здесь постоянно повышен показатель влажности, в основном более теплый малоподвижный воздух. Все вместе это содействует возникновению в скрытых местах плесени, грибка, появления других микроорганизмов.
Перечисленные факторы определяют требования, предъявляемые для мебели, отделочных материалов, электрооборудования, которые устанавливаются или будут использоваться в санузле:
- устойчивость к высокой влажности;
- защита от непосредственного и возможно долгого воздействия воды;
- водонепроницаемость или, наоборот, гигроскопичность;
- устойчивость к появлению плесени;
- антисептические свойства.
Требования к вытяжным вентиляторам
Требования, предъявляемые к системе вентиляции, основаны на безопасности и эффективной эксплуатации, поэтому пренебрегать ими владельцам квартир не рекомендуется. Перечислим основные правила:
- Уровень шума для вентиляционного оборудования, устанавливаемого в жилом доме, не может превышать 30 дБ. В ванной должны применяться лишь бесшумные бытовые устройства.
- Для обеспечения максимального уровня тяги в канале потолочная вытяжка располагается напротив входной двери, из которой она осуществляет забор свежего воздуха.
- Прибор требуется устанавливать максимально отдаленно от электронагревательных механизмов, поскольку он выдерживает воздействие температуры до 50 градусов. При её повышении до критического уровня вентилятор выходит из строя.
- Мощность, производительность и показатель потребления энергии устройства зависят от объема помещения и частоты использования оборудования.
- Шахта канала вентиляции должна быть чистой. Нормативы по установке и показателям вентиляционных систем указаны в СНиП 41-01-2003. В данном документе описывается максимально допустимый уровень содержания пыли в вентканале и норма воздухообмена.
Функциональные дополнения системы вентиляции в ванной
Качественная вытяжка для ванной с клапаном или дополнительным подогревом воздуха поможет полноценно использовать все возможности современного оборудования.
- приточные вытяжки, гарантирующие поступление чистого воздуха в помещение;
- вытяжные устройства с функцией отведения загрязненной газовоздушной смеси;
- приточно-вытяжные, отличающиеся повышенной эффективностью функционирования.
Дополнительно, такие устройства могут включать функционал, обеспечивающий возможность предотвратить возврат воздуха или его подогрев.
Рекомендации от дизайнера
Сушка для белья в ванную — стильные идеи и оригинальные решения применения конструкций для сушки белья (75 фото + видео)
Дизайн ванной комнаты 5 кв. м.: грамотное создание оформления и лучшие идеи планировки маленькой комнаты (70 фото + видео)
Черный дизайн ванной комнаты — лучшие идеи применения в интерьере и оригинальные сочетания форм и размеров (115 фото)
Порядок проведения монтажа вентилятора
Как и при любом строительстве, сначала необходимо спроектировать систему вентиляции. Это лучше всего сделать в начале ремонта ванной комнаты, чтобы все коммуникации можно было спрятать в стенах и под потолком.
Если это плоская ванная комната с отверстием в стене для общего вентиляционного канала, то достаточно заменить систему естественной вентиляции на принудительную. Для этого достаточно указать тип вентилятора и схему его электрического подключения.
Исключение составляют квартиры, где вентиляционная шахта соединена с комнатой в отдельном санузле, где необходимо построить воздуховод.
В отдельно стоящем доме обычно приходится строить установку с нуля, выводя вентиляционную трубу через крышу или, реже, через стену. В этом случае необходимо не только все продумать, но и составить план-схему, по которой будет удобно рассчитывать необходимые материалы и производить монтаж.
Если в существующем дымоходе нет естественной тяги, вы также можете вызвать коммунальную компанию для его очистки. Для эффективного воздухообмена лучше всего установить вытяжку у двери или заслонку потока, если таковая имеется.
Следующий шаг – запастись всем необходимым. Его стоит приобрести заранее, даже если он будет установлен к концу ремонта, так как другая модель вентилятора может не подключиться к уже подведенному воздуховоду.
После того как вы решили, как подключить купленный вентилятор, и выбрали схему вентиляции, можно приступать к ремонту ванной комнаты.
При отделке стен и потолков проложите провода в гофрированных изоляционных трубках, при необходимости постройте вентиляционный канал и отрегулируйте размер отверстия для вентилятора. Проводка и установка выключателей также выполняются на этом этапе.
Альтернативный вариант, который доступен только в частных домах, – установка канального вентилятора. При установке к стене прикручивается только специальная пластина, а корпус с мотором защелкивается в боковые крючки.
Сам вентилятор устанавливается после завершения работ. Процедура установки выглядит следующим образом:
- Убедитесь, что питание вентилятора отключено.
- Снимите переднюю панель, вставьте корпус в отверстие и отметьте маркером точки крепления на пластине.
- Просверлите отверстия керамическим сверлом и вставьте дюбели. Этот шаг можно полностью пропустить или использовать только некоторые из предусмотренных креплений. Пластиковые вентиляторы весят немного, и для их крепления обычно достаточно жидких гвоздей или пластикового клея.
- Даже при использовании саморезов не забудьте покрыть периметр корпуса вентилятора силиконом или другим полимером для поглощения вибрации и предотвращения шума.
- Вставьте корпус в отверстие, выровняйте его (для моделей с квадратным торцом) и плотно прижмите до застывания герметика.
- Подсоедините провода к клеммам устройства и закрепите их так, чтобы не оставалось открытых участков.
- Включите вентиляцию и проверьте, что она работает во всех предусмотренных режимах.
- Установите переднюю панель.
Эта процедура является универсальной и подходит для всех моделей вентиляторов поверхностного монтажа. Также не имеет значения, монтируется ли вентилятор в стену или в потолок – различается только способ монтажа для канальных моделей.
Некоторые модели имеют панель управления, которая позволяет установить режим работы для ванной или туалета, а также задать таймер
Если вентилятор оснащен таймером, гигрометром, переключателем режимов или другими устройствами, не забудьте настроить их перед установкой декоративной панели.
Часто на заводе-изготовителе установочный винт таймера повернут на минимум – поэкспериментируйте, чтобы найти правильное время работы.
Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька с заменяемой перемычкой на двух из них.
В режиме ‘WC’ вентилятор запускается, как только включается свет, и работает в течение времени, установленного таймером. В режиме для ванной комнаты свет выключается, как только включается вентилятор, так что вы можете расслабиться в душе, не беспокоясь о шуме или сквозняке.
После регулировки и настройки не забудьте закрыть отверстия в крышке пластины влажности, если это предусмотрено конструкцией.
Встроенный гигрометр можно настроить на определенный уровень влажности, при котором включится вентилятор.
Проверка естественной вентиляции
Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.
Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.
Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.
Как подключить устройство с таймером
Автоматические вытяжки с вентилятором и таймером обойдутся вам намного дороже, зато их удобно использовать. В санитарном узле это оптимальный вариант. Работа устройства такова – они работают единовременно с освещением, но спустя время (когда истекает заданный промежуток) отключаются. Устройство будет активно удалять излишнюю влагу и запахи после того, как вы выйдете из санузла, а выключится аккурат через определенный временной отрезок автономно. Чтобы грамотно монтировать это устройство с отсчетом времени собственноручно, нужно 4 провода. Этот вентилятор оснащен 4 контактами. Монтаж производят по такой схеме подключения проводов – L является кабелем с коробки, Lt – провод через выключатель света, N «ноль» и последний – заземление в подготовленное под него гнездо на устройство.
Вытяжки с датчиками
Монтаж прибора, который определят влажность и реагирует на малейшее движение, самый простой. Такие приборы работают автономно в отверстии какого-то участка жителей квартиры. Для санитарного узла рекомендовано монтировать устройство, реагирующее на влагу, а в туалете он будет «откликаться» на движение. Первый будет самостоятельно активироваться и функционировать, пока влагопоказатель не достигнет установленной отметки. Более того, такое устройство будет вытягивать не только излишнюю влагу, но и неприятные ароматы. Механизм, реагирующий на движение, сам активируется и работает на площади досягаемости. Когда человек войдет в место действия, устройство активируется, а после отключается с установленной задержкой по времени. Как установить вытяжной вентилятор в ванной? Монтировать прибор в комнате нетрудно – фазу, заземляющий кабель и «ноль», а если заземления нет, то лишь два провода подключают напрямую от распаянного короба до вытяжки.
Подготовительный этап
Монтаж вытяжного вентилятора является несложной работой, которую можно правильно произвести собственноручно:
- Вентилирование санитарного узла будет эффективным, если между дверью и порогом есть маленький зазор, или же на дверях будут прорези.
- Шахта для воздуха не должна быть забита, требуется проверить, есть ли в ней движение воздуха.
- Монтаж производится лишь после подключения механизма к электрической сети.
- Иногда требуется расширять отверстие для устройства, а если оно больше, чем требуется – туда вставляют в качестве уплотнителя пластиковую трубку или прокладку из этого же материала. После пустоты требуется заполнить специальной монтажной пеной.
- Требуется проверить, прикрывает ли решетка из пластика область с отсутствующей отделкой, а если нет – стоит ошпаклевать и подкрасить такие стеновые участки.
Рассчитать диаметр вентилятора стоит с учетом, что стоит оставить от 0.5 до 1 см по окружности для надежного закрепления при помощи уплотнителя, монтажной пены или герметика. К устройству предварительно подводят питание, подойдут любые от выключателя и освещения. Проще всего, если электрокабели питания будут заранее размещены в вентиляционном воздуховоде при укладке плиточного материала. Применяют еще и наружную проводку.
Размещение вентиляционного канала
Обычно при установке вентилятора не нужна дополнительная система для отведения воздуха. С проветриванием отлично справится осевой радиальный вентилятор, который устанавливают на нишу вытяжного отвода воздуха. Такой метод его размещения и установки имеет место быть, если шахта расположена сразу за стенкой санузла, который бывает совмещен с туалетом. Большинство домов оснащены лишь пассивной вентиляцией, дырой в стене санитарного узла, которая ведет в туалет. Из него воздуховод будет идти к магистральному каналу для вентиляции. В этом случае часто в туалете делают активное вентилирование (вентилятор подключают к электрической сети), а в ванной комнате лишь пассивную.
Если туалет и ванная разделены, но оснащены отдельными отверстиями, которые выходят в общую шахту, то наилучшим вариантом будет монтаж канального вентилятора. Его стоит поставить на шахтном сегменте, где скрепляют воздуховоды из обеих комнат. Когда канал вентиляции расположен через одно или даже больше помещений, то нужно подвести его в саму комнату посредством гофрированных или пластиковых алюминиевых коробов для вентиляции. Теперь вы знаете, где правильно установить вытяжной вентилятор в ванной комнате, причем сам процесс описан ниже.
