Виды вентиляционных труб: подробный сравнительный обзор труб для вентиляции

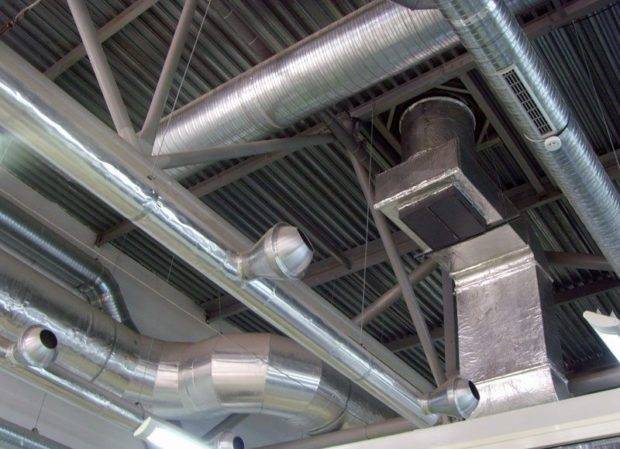

Изолированные воздуховоды

Тепло- и звукоизолированные гибкие воздуховоды не требуют дополнительной обшивки вентиляционных труб. Утепленные трубы для вентиляции выпускают из пластика, одновременно они отличаются и повышенной звукоизоляцией. Внутренний перфорированный слой покрыт специальной защитой от диффузии, далее идет слой минваты, который защищен несколькими слоями полиэстера и алюминиевой фольги. Толщина изоляции утепленной вентиляционной трубы — 2,5 см. Трубы этой серии производятся диаметров 10,2 — 50,6 см. Утепленная труба выдерживает температуру в вентиляции -41 +135 градусов Цельсия. Оголовок изолированной вентиляционной трубы не будет обмерзать в зимнее время. Такие трубы вентиляции подойдут для крыш из металлочерепицы, мягкого гонта, керамической черепицы или профнастила.

Сэндвич-трубы

Сэндвич трубы для вентиляции и дымоудаления также относятся к категории изолированных. Они представляют собой две металлические трубы, расположенные коаксиально. Промежуток между трубами заполнен негорючим изолирующим материалом.

устройство сэндвич трубы

Вентиляционные сэндвич трубы для дымоходов чаще делают из нержавеющей стали повышенной прочности на сварных соединениях. Наружная труба может быть и из оцинкованного листа, но вентиляция из нержавеющих сэндвичей смотрится лучше и служит значительно дольше. На оголовок вентиляционной трубы лишь необходимо надеть колпак и выход готов.

Такие трубы подходят для дымоходов и наружной вентиляции, которая по требованиям технадзора должна быть утеплена. Между собой сэндвич трубы соединяются раструбным способом. Стоимость нержавеющей сэндвич трубы на 1\2 выше, нежели комбинированной.

Про воздуховоды в котельной

Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната

Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.

Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.

Две трубы для вентиляции котельной

Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ. Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.

Как создать вентиляционную систему

Проектами больших домов обычно предусматривается тип и марка трубопроводов для вентиляции и другие устройства. Но зачастую проект отсутствует и  умельцы своими руками создают простейшие вытяжные вент. системы, работающие на естественной тяге, на одну высокую вытяжную трубу над крышей. Такие схемы, если и включают в себя дополнительное оборудование, то по минимуму – вытяжка на кухне и вентилятор в туалете, включенные в систему через обратные клапана на тройниках, чтобы не задувать обратно…

Самый распространенный вопрос и проблема, которая существует в представлении жильцов – это «расчет вентиляции» и «какой диаметр труб окажется подходящим». Но решение довольно простое – подключать точки воздухозабора на вытяжной вентиляции можно 100 мм трубопроводами, которые отдельно и выводятся через крышу, обычно это самое простое решение, но оно удовлетворяет нормам воздухообмена в жилых помещениях в зимнее время. В целом же — как делается простая вентиляция в доме – читайте дополнительно информацию по теме…

Сэндвич труба – правильное решение для противодымной вентиляции

Сэндвич труба для вентиляции имеет устройство и характеристики, которые обеспечивают высокий уровень теплоизоляции и пожаростойкости. Они являются неотъемлемой частью таких отопительных приборов как печи, отопительные котлы, камины в частном доме. В самом названии уже определена основная идея их конструкции: две трубы разного диаметра находятся одна в одной, а пространство между ними заполнено базальтовым уплотнителем. Утепленные дымоходы типа сэндвич обладают высокими теплоизолирующими показателями. Отработанный воздух с продуктами горения не имеет возможности охладиться и по всем законам физики быстро поднимается вверх и эвакуируется из помещения.

Способы крепления и монтаж воздуховодов

Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.

При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение

Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов

Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа

Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.

Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.

Монтаж гибкого гофрированного воздуховода

Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:

• разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
• установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;

Гибкий воздуховод идеально подходит для установки в ограниченном пространстве

• измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
• для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
• для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
• конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
• далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
• отдельный отвод делается для каждого предусмотренного проектом отверстия.

Монтаж гибкого теплоизолированного воздуховода

Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.

При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату

Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.

Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров)

Для герметизации применяют те же материалы.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х L_norm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

L_norm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м³/ч;
• коттеджи – 500-2000 м³/ч;
• офисы – 1000-10000 м³/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Статья по теме:

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

S_c = L х 2,778 / V, где

S_c – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Комплектация

Для быстрой и качественной укладки плоской воздушной магистрали необходимо запастись полным комплектом деталей:

• настенными пластинами, чтобы можно было осуществить врезку вытяжного стояка в вентиляционную шахту;
• уголками для прямоугольных коробов разных сечений;
• углами-переходниками из плоской части магистрали в круглую или наоборот;
• муфтами для коробов с клапанами;
• муфтами универсального типа, с помощью которых соединяются прямоугольные короба сечений 60х122, 55х110, 60х204 мм и иных размеров;
• держателями для фиксации воздуховода на стене или потолку.

Под руками всегда должна быть болгарка, дрель, набор сверл, перфоратор, нож, отвертка, дюбеля и пр. Только при такой комплектации и наличии соответственных инструментов вы сможете быстро, качественно смонтировать вытяжную и приточную вентиляцию, которая будет полноценно функционировать на протяжении длительного времени.

Видео

Обзор характеристик

• способу утепления (популярные модели оснащены утеплителем изначально, в остальных случаях манипуляции осуществляются после окончания монтажа);
• диаметру сечения;
• размерам;
• форме поперечного сечения канала;
• материалу изготовления;
• показателю жесткости.

Однако, при расчете бюджета необходимо понимать, что помимо самих воздуховодов, понадобятся вспомогательные комплектующие, обслуживание и затраты на монтаж. Следует отметить, что несмотря на существенные затраты, дальнейшая экономия очевидна. В качестве основных материалов зачастую используется:

• нержавейка (нержавеющая сталь);
• сталь (из оцинковки);
• пластик;
• гофрированные трубы;
• алюминиевые.

Преимущества и недостатки материалов

В процессе обустройства системы возможно использование различных материалов. Зачастую выбор останавливается на конструкциях пластиковых или стальных. Первый вариант для кухонных вытяжек использовать не рекомендуется, так как подразумевается существенный нагрев в процессе эксплуатации. Для достижения максимального показателя эффективности возможно совмещение материалов.

Тип конструкции	Недостатки	Преимущества
Гибкие	Ломкие и хрупкие изделия. На поверхности массово накапливается копоть, гарь и пыль. За счет наличия гофрированной поверхности, скорость потока снижается.	Работа при температурном диапазоне -30°С – +120°С. Возможность принятия любой формы. Сжимаются и растягиваются на необходимую длину.
Пластиковые	Материалы относятся к категории пожароопасных. Низкие температуры приводят к разрушению конструкции за счет того, что материал становится хрупким.	Долговечность с учетом приемлемой стоимости. Увеличение скорости за счет наличия гладких стенок. Низкий показатель шумов. Простота монтажа за счет небольшого веса ключевых компонентов. Высокий показатель эстетичности.
Металлические	Существенный вес изделия, что осложняет процесс монтажа. В процессе установки понадобятся специализированные инструменты (дорогостоящие), которые дадут возможность добиться герметичности соединений. Высокий шум.	Устойчивость к ультрафиолетовым лучам. Терпимость к существенным температурным перепадам. Высокая скорость транспортировки воздушных масс за счет наличия гладкой поверхности. Не способствуют накоплению грязи. Высокий показатель прочности и эксплуатационного срока.

Выбор утеплителя

Фольгированная скорлупа из каменной ваты для утепления труб

Существуют разные материалы, с помощью которых можно утеплить вентиляционный канал. К наиболее популярным относятся:

• Минвата. Это натуральный экологичный долговечный материал с хорошей устойчивостью к ультрафиолету. Продается в виде матов различной толщины. Не используется при высоких температурах. Минеральную вату требуется сверху закрывать оболочкой, чтобы избежать попадания влаги на нее. Она подходит для использования в качественно собранных вентиляционных каналах кроме приточной вентиляции. Важнейшим недостатком является загрязнение мелкими стеклянными нитями при монтажных работах.
• Базальтовая вата. Устойчива к агрессивным средам и повышенным температурам, не боится ультрафиолета. Не горючая. Выпускается в виде матов, плит, скорлупы для утепленных вентиляционных труб. Впитывает влагу, что является серьезным недостатком.
• Вспененный полиэтилен. Это самый дешевый утеплитель. Выпускается в листах толщиной до 10 мм, жгутов и скорлуп. Может иметь фольгированную поверхность. Преимущества – не поглощает влагу, прочный, пластичный. Подвержен горению, неустойчив к высоким температурам и ультрафиолетовым лучам.
• Пенополистирол. Бывает разных видов – экспандированный и экструдированный, или экструзионный (пеноплекс). Последний является усовершенствованным видом, который не впитывает влагу и не пропускает пар. Долговечен, устойчив к высоким температурам. К недостаткам относят высокую стоимость. Чаще всего используется для утепления вентканалов.
• Асбестовые плиты. Имеют небольшую теплопроводность, устойчивы к температурам до 400°С и ультрафиолетовым лучам, не впитывают воду. Не применяется внутри зданий из-за вреда организму.
• PIR-плиты. Это новейший материал с хорошими перспективами. Представляет собой жесткий материал с закрытыми ячейками, малым коэффициентом теплопроводности, устойчивостью к ультрафиолету и влаге. Не горит. Срок службы превышает 50 лет. Пока не широко распространен для утепления воздуховодов вентиляции, поэтому из недостатков можно выделить высокую цену.

Фольгированный пенополиуретан в виде скорлупы

Выбор материала определяется предъявляемыми к нему требованиями. Утеплитель должен быть качественным, стоить недорого и легко устанавливаться. Наиболее перспективным материалом для утепленных труб для вентиляции являются PIR плиты, но их невозможно использовать на круглом воздуховоде.

Сложности в монтаже и эксплуатации возникают при использовании минваты. Она впитывает влагу и крошится. Асбест применять запрещено в теплоизоляции вентиляционных воздуховодов, так как он канцерогенный.

На стыках и поворотах можно использовать пенофол или каучук. Но нужно учитывать, что его потребуется несколько слоев для тепловой изоляции воздуховодов. Цена выше средней.

Чем утеплить вентиляционную трубу на улице?

Сделаем обзор утеплителей, которые можно применять для коммуникаций. Теплоизолирующие качества материала, конечно, в приоритете при выборе, при этом утеплитель не должен распространять пламя при пожаре, а его стоимость не должна быть заоблачной. Для тех, кто решил сделать утепление вентиляционной трубы своими руками необходимо выбирать максимально простой в монтаже материал.

Минеральная и каменная вата

Достоинства материала в дешевизне и пожарной безопасности. Однако ее монтаж достаточно трудоемкий монтаж: коммуникации оборачиваются минеральной ватой, а затем закрываются оцинковкой или фольгой. Каменная вата со временем слеживается, при намокании теряет свои свойства.

Этих недостатков лишена утепленная гофра и вентиляционные трубы из оцинкованной стали утепленные на основе минеральной ваты, однако все трубы вентиляции необходимо будет демонтировать, и перекладывать коммуникации заново.

Пенопласт, пенополиуретан

Разъемная скорлупа из пенополистирола удобна в монтаже: следует просто надеть на трубу половинки теплоизоляции и прижать их, чтобы соединение зафиксировалось. Пенопласт обеспечивает прекрасную теплоизоляцию, не изменяется в размере и не теряет своих изначальных качеств при увлажнении.

Скорлупа для утепления труб может изготавливаться из пеноплэкса и вспененного пластика, что позволит недорого утеплить вентиляционную трубу на улице. После монтажа пенопластовой скорлупы на коммуникациях, ее следует зафиксировать хомутами.

Вспененный полиэтилен и каучук

В продаже материал представлен в виде трубок различного диаметра, которые легко надеваются на трубу. Материал недорогой, не боится влажности и небольших механических нагрузок.

Одна из разновидностей данного утеплителя – фольгированный пенофол, который можно уложить в несколько слоев при необходимости.

Кроме того, есть современная и надежная трубная изоляция К-Флекс из вспененного каучука для утепления вентиляционных труб в частном доме, которая не боится влаги и низких температур.

№1. Требования к вентиляционным трубам

Хорошо, если обустройство вентиляционной системы происходит на этапе строительства дома, ведь в этом случае воздуховоды можно спрятать, и они не будут нарушать эстетику помещения. Каналы допускается выкладывать кирпичом, но это долгий процесс. Сегодня, в основном, используются, специальные вентиляционные трубы, которые упрощают и ускоряют весь процесс монтажа.

Отметим, что чаще всего вентканалы в частном доме необходимы для выведения воздуха. Однако, если необходимо взять все движения воздуха под максимальный контроль, обустраивается принудительная приточно-вытяжная вентиляция. Это сложная система, но в этом случае трубы понадобятся и для того, чтобы подводить свежий воздух с улицы.

Выбор материала воздуховода и его диаметра зависит от массы факторов. Прежде всего, это тип помещения и особенности воздуха, который необходимо отводить (температура, химический состав и т.д.). Как бы там ни было, и на какой бы вариант ни пал бы ваш выбор, существует ряд требований, которым должен отвечать воздуховод:

• идеальная герметичность;
• способность обеспечить свободное прохождение воздушного потока конкретного объема и с заданной скоростью;
• безопасность для здоровья людей (нетоксичность) и минимальный уровень шума во время прохождения воздушных масс;
• если трубы не будут скрыты, то важны еще и декоративные качества.

Все «за» и «против» внутренней и наружной изоляции

Утепление труб обычно производят одним из следующих способов: путем внутренней обшивки или же обустройства изоляции извне. Каждый из них отличается своими преимуществами и недостатками.

Внутренняя обшивка

• процесс монтажа сам по себе более сложен, но температурное и механическое внешнее воздействие такому утеплителю не вредит;
• во избежание уменьшения внутренней зоны воздуховода потребуется произвести предварительные работы для увеличения изначальной части;
• выбранный изолятор должен быть непроницаемым для пара и абсолютно герметичным, что позволит избежать проникновения атмосферной влаги;
• лучше выбрать материал с гладкой внешней поверхностью, которая не будет мешать воздуху циркулировать свободно.

Изоляция с внешней стороны

более проста в монтаже, но важно учесть, чтобы материал не пропускал пар;
понадобится позаботиться об установке гидробарьера и утеплении вытяжной трубы;
утеплитель должен быть стоек к механическим повреждениям;
материал не должен быть горючим, поскольку при возникновении открытого пламени он может вступить в контакт с воздухом;
подобное утепление не будет способствовать уменьшению площади внутреннего сечения трубы;
утеплитель должен быть устойчивым к процессам образования вредоносных бактерий.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://youtube.com/watch?v=NBTsJcOpEWU

Разновидности вентиляционных воздуховодов

Пластиковые вентиляционные воздуховоды широко используются в любых типах помещений. Трубы и соединительные детали из пластика обеспечивают необходимый уровень герметичности системы вентиляции, не подвержены воздействию влаги и коррозии. Гладкая поверхность воздуховода позволяет снизить уровень шума и создает наилучшие условия для свободного прохождения потока расчетного объема с необходимой скоростью. Помимо всего, они не нуждаются в регулярной чистке, следовательно, увеличивается срок эксплуатации вентиляционной системы. Однако при всех своих достоинствах применяться они могут в системах с температурой среды до +50°C. При монтаже пластиковых труб стоит помнить, что узлы прохода в бетонных или кирпичных перекрытиях требуют использование стальной гильзы, но допускается и использование рубероида или толи.

Пластиковые вентканалы

Гибкие воздуховоды изготавливаются из пластика или металла. В основном используются для вытяжной вентиляции с температурой среды от -30°C до +120 °C. Идеально подходят для укладки в коробках из ГКЛ, вписываясь в любой интерьер. К достоинствам относится возможность применения гофрированных воздуховодов при сложной планировке помещения, а также легкость монтажа. Узлы прохода для гибких вентиляционных воздуховодов также требуют соблюдения норм монтажа и использование гильз, а при укладке в стенах дополнительную изоляцию слоем бетона во избежание повреждения герметичности. Вытяжные трубы для вентиляции выводятся через шахту на крышу или кровлю.

В промышленных предприятиях чаще используются металлические прямоугольные или квадратные венткороба с многочисленными соединительными элементами. Узел или стык соединения подбирается согласно проектным данным.

Монтаж вентиляционных коробов из стали имеет ряд сложностей, от качественно выполненной сварки или сборки изделий зависит герметичность системы, качество шумоизоляции и срок ее эксплуатации. Вентиляционные короба прямоугольного или квадратного сечения более рационально использует пространство помещения. Однако зачастую внутренние углы коробов создают сопротивление воздуха и, чтобы перекрыть потери давления воздуха, требуется установить дополнительное электрооборудование.

Пример монтажа металлических воздуховодов

Для системы вытяжных воздуховодов все чаще применяются сэндвич-трубы, которые выполнены из соединенных двух оцинкованных труб, заполненных между собой изоляцией.

Двустенная конструкция дымоходов обеспечивает отсутствие конденсата в трубе и полностью соответствует нормам пожаробезопасности, так как изоляция выполняется из огнеупорного материала. Двустенные оцинкованные трубы для вентиляции чаще устанавливают снаружи здания, но могут применяться и для вытяжных шахт.

Двустенная конструкция сэндвич-труб

Одностенные трубы для дымоходов применяются внутри помещений в качестве самостоятельной конструкции, которая подключается в основному дымоходу, и в качестве гильзы в уже имеющиеся кирпичные вентшахты. Металлический воздуховод дымоходов производится из коррозиестойкой нержавеющей или оцинкованной стали. В случае прокладки труб в каналах шахт требуется выполнить дополнительную изоляцию труб из огнеупорного материала, закрепляя его оцинковкой.

В заключение

Процесс проектирования и расчета вентиляционной системы достаточно сложный и занимает немало времени.

Необходимо пройти все этапы:

• ознакомиться с нормативными требованиями;
• выбрать типа воздуховода;
• определить нужный диаметр вытяжной трубы или размеры сечения;
• рассчитать длину;
• спланировать монтаж.

Соблюдение всех этих пунктов позволит избежать проблем с циркуляцией воздуха в будущем и сэкономить на обслуживании.

Организация системы вентиляции является одним из самых важных элементов строительства, так как микроклимат в помещении напрямую влияет на работоспособность и здоровье человека.
