Как сделать ворота для частного дома из металлопрофиля: чертежи + поэтапная инструкция изготовления.

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения
расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком
способа можно считать то, что нужно много места для маневра ворот, а также их
большую парусность. Уменьшение парусности за счет дополнительных деталей
каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к
перекосу створки. Этот способ годится только для ворот с небольшой шириной
проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все
описанные выше недостатки, но возрастает стоимость изготовления за счет
добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с
разными по ширине створками. У двустворчатых распашных ворот есть преимущество,
они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастилаСхема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости
сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его
элементов;

месторасположение и ширину калитки. Это важный аспект.
Изготовление калитки из профнастила одновременно с каркасом для ворот позволит
сократить срок реализации проекта. А если калитка расположена внутри каркаса
ворот, чертеж позволит учесть место ее расположения при разметке и нарезке
заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери
(вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет)Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная
(до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголкамиУсиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса воротВ первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка
из профнастила имеет незначительную парусность и для неё достаточно установить
одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с
воротами дело обстоит сложнее

В этом случае разумнее использовать диагональную
перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно
продуманный, поскольку гарантирует целостность створок ворот. С одной стороны,
он будет удерживаться петлями, сверху исключается возможность деформации
благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы
(шпингалеты);

б) Это самый экономичный из представленных вариантов, но он
создает усиление только посредине каркаса. Единственно достоинство, в том, что
он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при
ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних
внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.

Сооружение раздвижной входной системы пошагово

Как самостоятельно сделать откатные ворота из профнастила? Для этого необходимо обладать навыками проектирования и работы с металлом.

Основная задача — правильно сделать чертежи входной конструкции. Для этого необходимо изначально определить ее габариты. Для частных домов, как правило, применяют откатные конструкции шириной от 3 до 5-6 м, высотой до 2 м. Размер рамы должен превышать ширину проема в полтора раза. Ширину противовеса делают равной половине проема ворот, панели для него — 1,6*входной проем.

Инструменты, фурнитура, приспособления, необходимые для работы

Чтобы соорудить откатные ворота своими руками потребуются:

• трубы для опор сечением 100х100 мм;
• трубы с отверстием 20х20/20х30 мм для сварки каркаса;

• стальная рельса, которая будет использоваться в качестве направляющей;
• ролики с каретками, предотвращающие раскачивание полотен, фиксирующие их положение;
• уловители (верхний нижний);
• комплект автоматики;
• арматура;
• профлист для заполнения секций;
• щебень, песок, цемент;
• сварочный набор;
• дрель;
• шуруповерт, саморезы;
• болгарка/перфоратор;
• ножницы по металлу;
• уровень;
• лопата.

https://youtube.com/watch?v=gzr468uDwuc

Монтаж столбов

Первыми устанавливают опоры для конструкции. Они могут быть металлическими, каменными или кирпичными. В двух последних случаях в столбах предусматривают закладные — 3 шт., равномерно расположенные по длине опоры.

Проще всего сделать стойки из швеллера. Для них выкапывают ямы глубиной около 1 м, засыпают песчаную/щебневую подушку, устанавливают опору, выравнивают ее и бетонируют.

Закладка основания

Поскольку откатные ворота являются полностью металлическим изделием, они обладают большим весом, а значит, требуют надежного и качественного фундамента. Необходимую устойчивость такой входной группе обеспечит ленточное армированное основание.

Как самому сделать такой фундамент? Его строительство начинается с рытья траншеи вдоль забора, со стороны, в которую будет производиться откат полотна. Яму делают шириной около 0,4 м, длиной — 2 м. По форме траншея должна быть П-образной. В местах расположения колон ее глубина должна составлять 1,5-1,7 м, на перемычке — 0,5 м.

Дно ямы засыпают щебнем, затем поверх него укладывают предварительно сваренный каркас из арматуры («банкетку»). Его формируют из 20-сантиметрового швеллера, к которому приваривают арматурные прутья сечением 10-12 мм. Металлический каркас опускают в яму и выравнивают его положение, используя уровень. Полученную конструкцию заполняют бетонной смесью.

Сооружение наземной конструкции

Спустя 7-10 суток приступают к дальнейшим работам — проводят монтаж двух тележек с роликами, по которым будут передвигаться полотна. Их фиксируют болтовым соединением.

Трубы для сооружения рамы ворот (калитки) очищают болгаркой от ржавчины, обезжиривают и обрабатывают антикоррозионным составом. Затем из них сваривают раму согласно чертежу, осуществляя прихваты с шагом 20 см. По нижней кромке рамы крепят направляющую рельсу. После остывания швы зачищают, покрывают грунтовкой и весь каркас красят.

Полотна заполняют профлистом класса «С» толщиной до 0,8 мм. Тогда створки не будут слишком тяжелыми, а сам материал обойдется недорого. Все элементы крепят к раме при помощи специальных саморезов.

Совет: не стоит заполнять створки листами с дефектами — они быстро придут в негодность, испортив внешний облик конструкции.

Чтобы установить откатные ворота, необходимо сначала вставить ролики в направляющую рельсу и выровнять створку. После этого роликовые тележки приваривают к швеллеру. Далее фиксируют верхние ролики, служащие для поддерживания полотна. К опорам приваривают уловители. В последнюю очередь подключают автоматику и проверяют ворота на открывание/закрывание.

Откатные ворота — удобный, красивый, современный способ обустройства входной группы участка. Такая конструкция будет уместной на небольших придомовых территориях, где нет места для открывания створок.

Приступаем к работе

Если вы решили сделать своими руками ворота из металлопрофиля, то для начала подыщите напарника. Дело в том, что самостоятельно выполнять все будет довольно трудно. Кроме того, вам понадобятся инструменты и сварочный аппарат.

Покупая металлопрофиль, не поленитесь и уточните у продавца, кто является производителем товара. Остерегайтесь подделок.

Итак, теперь настало время определиться с видом конструкции ваших ворот. Чаще всего выбор способа закрывания и открывания сводится к двум видам: откатные и распашные.

Что касается откатных ворот, то такая конструкция довольно сложная. Такие ворота рекомендуют заказывать у специалистов. А вот что касается распашных ворот из металлопрофиля, то их можно сделать самостоятельно. Это и есть самый распространенный вид. Распашные ворота из металлопрофиля состоят из двух половин, которые открываются в разные стороны.

Иногда люди пытаются создать ворота из одной створки. Но в таком варианте вся нагрузка переносится на петли.

Если вы будете делать ворота из металлопрофиля самостоятельно, то помните о параметрах:

• ширина – 4 м;
• высота рамы – 2-2,5 м (калитка обычно размещается как возле ворот, так и в одной из створок).

Сама калитка может быть построена из профнастила или из другого материала, а чтобы все правильно рассчитать, желательно просмотреть видео в Интернете, где подробно описывают, как своими руками сделать ворота из металлопрофиля.

Особое внимание нужно обратить на установку опорных столбов для ворот. Один из важных моментов – это расчет высоты

Дело в том, что столбы должны быть на 0,5 м выше, чем высота полотна ворот. Нижний край ворот приподнимают на 30-30 см. Это обеспечивает легкое открытие и закрытие, они не чертят по земле или асфальту. Кроме этого, и сверху оставляют запас, ведь здесь можно разместить дополнительные декоративные элементы.

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

Распашные конструкции

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Особенности материала

Профилированный лист – это материал, выполненный из листового металла, и имеющий неоднородную структуру. Выпускаются оцинкованные листы, либо окрашены защитным покрытием. Все модели состоят из нескольких слоев. Так самый бюджетный вариант оцинкованного листа, имеет 3 слоя – внутреннего и двух наружных цинковых покрытий. Если разбирать более дорогие модели, то встречаются виды до 10 слоев.

Все профлисты распределяются по сроку службы – от 5 до 20 лет. Недорогие материалы из оцинковки, имеют менее продолжительный эксплуатационный период в отличие от дорогих. Популярные сферы применения: обшивка ангаров, монтаж заборных ограждений, сборка ворот, обшивка гаражей и сараев. Также применяется для других целей.

Сфера применения определяет тип профилированного листа:

• Стеновой. Реализуется под маркировкой «С». Имеет небольшое профилирование. Высота одной волны от 8 до 21 мм.
• Кровельный. Маркировка производится буквами «НС». Характерен волнами средней высоты – от 20 до 100 мм. Применяется при монтаже кровли, обшивке стен и укладке перекрытий.
• Несущий. Маркируется буквой «Н». Толстые листы предназначены для монтажа несущих конструкций. Волна профиля от 75 до 100 мм.

Определяемся с типом ворот

Тип конструкции ворот зависит от размеров торцевой стены и свободного пространства для свободного открывания створок:

• распашные ворота – механическая удобная и простая конструкция, сделать ее несложно. Минус распашных ворот – надо много места перед гаражом и по бокам, а это не всегда возможно;
• подъемные поворотные – металлическое полотно поднимается вверх, как штора. Шарнирно-рычажный механизм можно купить уже готовый или сделать самому, деталей для этого устройства надо немного. Такая конструкция удобна для гаражей во дворе, на маленьком садовом участке. Свободного места для открытия практически не нужно. Большой плюс подъемных ворот – великолепная герметичность;
• роллеты – ненадежный вариант гаражных ворот, но экономичный. Металлические пластины складываются наподобие жалюзи и собираются в специальный короб под потолком. Вскрыть такую защиту – пара пустяков, поэтому роллеты можно устанавливать только в охраняемых помещениях;
• откатные ворота — напоминают дверцы шкафа купе. Требуют достаточно места для открытия с одной стороны (на всю длину полотна створки). Минус этой конструкции в том, что рельсы для передвижения часто засоряются и их надо регулярно чистить, а это раздражает.

Из этих четырех вариантов конструкций наиболее популярны простые распашные и подъемно поворотные ворота. Как можно сварить их самому из доступных и недорогих материалов?

Инструкция по изготовлению ворот

Для изготовления ворот необходимо следовать пошаговой инструкции. За пример возьмём самую распространённую распашную конструкцию.

После покупки труб они заранее подготавливаются. Новые материалы и трубы обезжиривают и помечают согласно необходимым параметрам конструкции. Со старыми трубами придётся немного повозиться, удаляя коррозию и восстанавливая некоторые деформированные места. Ржавчина удаляется шлифовальным кругом или обычной наждачной бумагой.
Второй шаг — это нарезка труб. От точности зависит, насколько удачно получится сварить попарные элементы в одно целое. Незначительная погрешность при нарезке в результате отразится большими проблемами на внешнем виде или работе конструкции.
Устанавливают опоры на глубину около 1 метра
Диаметр ямы должен соответствовать размеру 50×50 см, чтобы оставалось место для заливки цементного раствора.
Каркас ворот из профильной трубы сделать просто, если сосредоточить внимание на точности. Необходимо постоянно проверять уголком отсутствие перекоса после сварки двух элементов
Окончание сборки каркаса сопровождается работой шлифовальной машинки, с помощью которой все острые углы и швы затираются.
После того как работа с каркасом была закончена, переходят к установке петель

Здесь важно точно сопоставить все части петель. Для этого сначала приваривают первые части петель к опорам, а только потом на каркас

При этом лучше позвать помощников, которые помогут поднять каркас и проверить, соединяются петельные изделия или нет.
Подходит очередь обшивки, которую нужно установить на каркас. Выбор обшивочного материала огромен. Металлопрокат, дерево и поликарбонат отличаются хорошей прочностью и красивым внешним видом. Лист такой обшивки крепится с задней и передней части каркаса. Их расположение может быть самым разным, в зависимости от предпочтения хозяина. Некоторые даже создают рисунки с помощью обшивки разных цветов или материалов.
Обычный прокатный лист не рекомендуется использовать в качестве обшивки из-за большого веса. Во-первых, его крепят с помощью сварки, потому что крепления через время придётся менять, а, во-вторых, большой вес деформирует каркас и через время срывает петли. Поэтому прокатный лист используют только в качестве обшивки на ворота складов или гаражей.

Как сварить ворота из профильной трубы? Перечисленные советы и инструкции помогут с лёгкостью решить эту задачу своими силами, даже если нет достаточного опыта. Главное — всё делать шаг за шагом, следовать рекомендациям и советам, чтобы избежать распространённых ошибок и получить качественные и долговечные ворота.

Устанавливаем столбы

Монтаж опор выполнятся в следующей последовательности:

1. Выкапываются или пробуриваются ямы на глубину промерзания грунта, но не меньше 1 м. Поперечные размеры должны быть в два раза больше сечения столба.
2. Чтобы стойки не проваливались в грунт, дно ям засыпают песчано-гравийной смесью толщиной 15 — 20 см.
3. На закапываемые концы опор наваривают отрезки арматуры или металлические полоски, на противоположные ― пластины толщиной 2 — 3 мм. Вместо них можно поставить фигурные оголовки.
4. Нижнюю часть столбов очищают от ржавчины и обмазывают битумом, после чего опускают в ямы.
5. Используя битый кирпич или камни, стойки по строительному уровню или отвесу выставляются строго вертикально и заливают песчано-цементной смесью.
6. Для предотвращения перекоса опор при подвижке грунта между ними прокапывают неглубокую траншею, кладут уголок и сваривают. Затем закапывают или бетонируют.

Бетону дают отстояться неделю. Этого времени достаточно, чтобы сварить ворота и калитку. Для защиты бетона от растрескивания при затвердевании его периодически смачивают водой.

Столбы вкапываются га глубину не менее 1 метра

Как сделать ворота с роликовым механизмом (откатные)?

Рисунок 1. Устройство откатных ворот.

Построить откатные ворота из металлопрофиля своими руками несколько сложнее, нежели смонтировать распашную конструкцию. Для сооружения долговечных и удобных ворот необходимо ответственно подойти к выбору роликового механизма и строительству фундамента.

При выборе роликов необходимо учесть вес, который они способны постоянно выдерживать. В случае покупки неподходящего или некачественного роликового механизма велика вероятность преждевременной поломки.

Фундамент необходимо изготавливать из бетона и арматуры, используя для получения гладкой металлической поверхности швеллер шириной примерно 20 см. Поверхность фундамента должна быть идеально ровной и не выступать выше подъездной дороги.

Установив опорные столбы и осуществив заливку фундамента, можно приступать к изготовлению каркаса ворот из профильной трубы. К нижнему краю готового каркаса приваривается направляющая. Далее на фундаменте устанавливают закладные (ближнюю и дальнюю), к которым при помощи регулируемых подставок, подпятников, крепятся платформы с роликами. На опорных столбах производится установка верхних поддерживающих роликов.

https://youtube.com/watch?v=I9fRj35gRwY

Заключительный этап включает закрепление створок и тестирование их работы. Устройство откатных ворот показано на Рисунке 1.

Чертеж и его построение

Сделать ворота из труб своими руками невозможно без подробной разработки и последующего создания эскиза. На плане должны обозначаться следующие данные:

• толщина используемых труб;
• размеры готовой конструкции;
• промежуток между опорными столбами;
• замеры вспомогательных частей, дополняющих общую конструкцию.

Тщательно продуманный чертеж упростит подсчет материалов, которые понадобятся во время выполнения работы над созданием ворот. В последующем эскиз облегчит выполнение строительных, сварочных, отделочных работ. Если в планах автоматическое управление, на чертеже обязательно отмечается место, где оно будет расположено в будущем. Ворота-автоматы нуждаются в большем зазоре, выдерживаемом между створками и крепежом.

Не забываем составить чертёж

Стопор для ворот распашных своими руками

Сделав замок для ворот, чтобы держать их закрытыми, нужно подумать и о том, как фиксировать створки в открытом положении. Если этого не сделать, ветер просто не позволит воспользоваться воротами. Во всяком случае это будет небезопасно. Конечно, можно всегда попросить кого-нибудь подержать створки. Это будет надежно и безопасно, но… неудобно. Да и не всегда есть кто-то рядом, кого можно попросить.

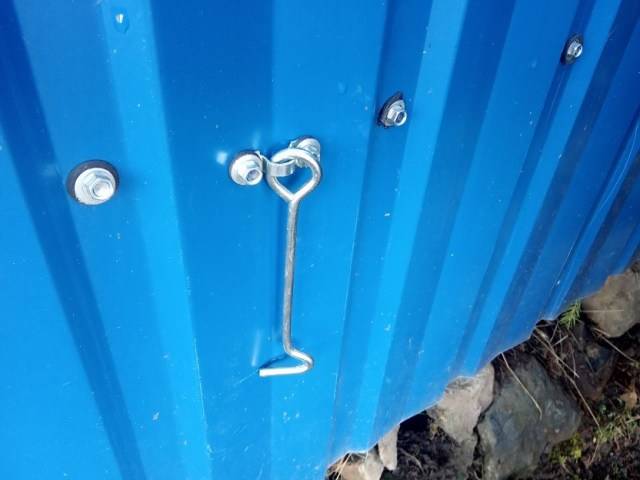

Поэтому к наличию стопора для ворот я отнесся серьезно. А решение придумал самое простое – смонтировал на забор в том месте, где проходит прогон из профтрубы, два ветровых крючка. По одному на каждую створку.

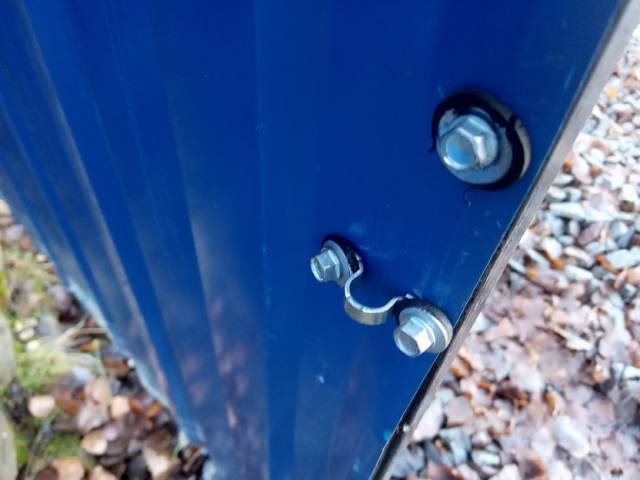

А на самой створке я укрепил ответную петлю. Получилось надежно.

Чтобы не «промахнуться» с местом крепежа, я сначала прикрутил ответную петлю к вертикальной стойке ворот. Потом, зацепив крючок, нашел нужное положение для крючка на прогоне ограждения и закрепил его. Необходимо, чтобы «ответка» на створке была на сантиметр-полтора ниже самого крючка.

Так он не вылетит, если воротина будет колебаться при сильном ветре. Такой вот нехитрый монтаж стопора. А когда ворота закрыты, крючки никому не мешают.

Самодельные ворота служат мне уже не первый год и я считаю, что это вариант для тех, кто не желает много переплачивать. Цена распашных ворот с калиткой вместе с установкой начинается от 15 т. руб. И это только за каркас. В моем случае совсем немаленькие ворота обошлись «под ключ» всего в 7540 рублей даже с учетом окрашивания каркаса краской «Hammerite». За основу я брал цены на стройматериалы в торговом доме «Вимос». Получились вполне бюджетные распашные ворота для дачи или пригородного участка.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

• сравнительно невысокая стоимость профлиста;
• простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
• длительный эксплуатационный ресурс и простота в уходе;
• многофункциональность материала;
• привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

• для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
• из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.
