Ввод электричества СИП проводом — 25 частых ошибок.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

«Итак, мы начинаем…»

Правда, начинать желательно не с монтажа. Запланировав обновить ввод электричества в дом, стоит в районном подразделении электросетей (Энергосбыта) следует запросить технические условия. Иначе у специалистов могут возникнуть претензии к уже выполненному вводу. Тогда работу придётся проделать еще раз, но уже с учётом правил и традиций местного Энергосбыта. Для устройства ввода в дом обычно применяется кабель СИП 4, СИП 5, СИП 5нг без несущего троса с жилами одинакового сечения c 16 кв.мм. Сечение такой площади, с одной стороны, достаточно для потребителя, с другой стороны, использование алюминиевых проводов меньшего сечения запрещено. Применяем две или четыре жилы СИПа на ввод в зависимости от типа ввода: однофазный или трехфазный. Сделать ответвление от магистрального кабеля наиболее естественно с помощью специальных односторонних прокалывающих зажимов для СИПа. Здесь не потребуется зачищать жилы кабеля и есть возможность удобно отрегулировать усилие зажима — предусмотрена срывная шестигранная головка. Зажимов нужно взять столько, сколько жил в кабеле. Если дом отстоит от магистрали более чем на 25 метров, понадобится установка дополнительной опоры и закрепления на ней кабеля зажимом различного типа в зависимости от угла. Так требуют технические условия. Следующий этап — закрепить СИП в месте подвода к наружной стене дома. Выполняется достаточно легко и без особых проблем с помощью штатной арматуры: к стене крепят кронштейны с анкерным зажимом. Дальнейший маршрут кабеля пролегает по наружной стене. Как именно провести СИП, зависит от материала стен и от ожидаемого эстетического эффекта. Идеальный вариант — поместить провода в пластиковый короб или гофротрубу, на монтаж которых, конечно, потребуются время и силы. Зато получим и самое симпатичное, и самое безопасное решение; а при деревянных стенах этот вариант и вовсе единственно возможный. Впрочем, если материал дома негорюч, с точки зрения безопасности приемлемо класть кабель вдоль стены открытым. Единственное «но»: черный плетёный толстый СИП вряд ли украсит стену, а особенно фасадную.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.

Ошибка №9Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.

Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.

Ошибка №10Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.

Ошибка №11Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.

Ошибка №12При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Не пропустите: Полы из паркетных щитов по стяжкам

Ввод СИП в дом

Самонесущий изолированный провод представляет собой многожильный алюминиевый провод, покрытый изоляционной оболочкой из сшитого полиэтилена устойчивого к воздействию ультрафиолета. Для прокладки воздушных линий электропередач используют 2 или 4 провода скрученных между собой. Двужильный СИП применяется для прокладки линий 220В, а четырехжильный для линий 380В. В некоторых марках СИП нулевой проводник может быть не покрыт оболочкой. Также в некоторых марках СИП внутри нулевого проводника прокладывается стальной сердечник. Чаще всего для ответвительных абонентских линий используются кабели с сечением жил 16 или 25 мм 2 , магистральные распределительные лини могут иметь большее сечение. Срок службы кабеля СИП составляет 30 – 45 лет.

При монтаже ВЛ с самонесущими изолированными проводами, в отличие от ВЛ с оголенными проводниками, не требуется применение изоляторов и траверс. Провода крепятся непосредственно к опорам с помощью специальной арматуры. При этом возможно применение опор меньшей высоты. Применение СИП позволяет прокладывать как силовые, так и слаботочные, например телефонные, линии используя одни те же опоры.

При эксплуатации воздушных линий на основе СИП исключены захлесты во время сильного ветра, не происходит коротких замыканий при падении деревьев на провода. Большая прочность скрученных проводов позволяет значительно уменьшить ширину просек при прокладке воздушных линий в лесу. Полиэтиленовая изоляция проводников препятствует намерзанию мокрого снега, поэтому аварии на ВЛ с применением СИП во время снегопадов крайне редки. Эти обстоятельства значительно повышают надежность электроснабжения и снижают эксплуатационные расходы.

Применение СИП для постройки новых воздушных линий и при реконструкции старых ВЛ часто влечет за собой изменение требований «Технических условий» на подключение потребителей. Многие энергоснабжающие организации включают в технические условия выполнение электрических вводов в дома с помощью СИП.

Схема правильного монтажа электропроводки в частном доме своими руками

Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.

Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:

• крыльцо (I);
• тамбур (II);
• санузел (III);
• помещение для стирки (IV);
• прихожая (V);
• жилые комнаты (VI);
• кухня (VII);
• кладовая (VIII);
• веранда (IX).

В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:

• силовой ящик (1);
• квартирный щиток (2);
• одно- или двухламповый светильник (3);
• штепсельная розетка с защитным контактом (4);
• однополюсный выключатель (5);
• кнопочный выключатель (кнопка) для звонка (6);
• звонок (7);
• фонарь (8);
• штепсельная розетка без защитного контакта (9);
• штепсельная розетка с выключателем (10);
• сдвоенный выключатель (11);
• многоламповый светильник с раздельным включением ламп (12).

В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.

Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.

Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.

Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.

Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.

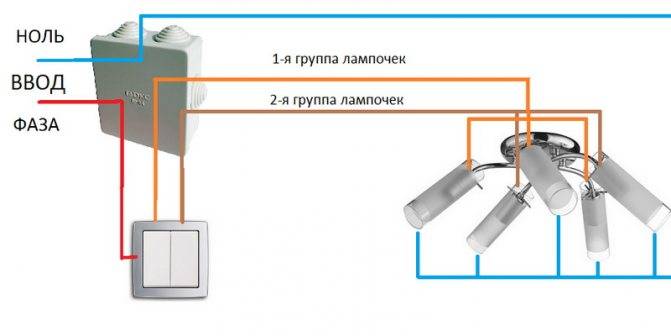

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.

Ввод СИП в дом

Самонесущий изолированный провод представляет собой многожильный алюминиевый провод, покрытый изоляционной оболочкой из сшитого полиэтилена устойчивого к воздействию ультрафиолета. Для прокладки воздушных линий электропередач используют 2 или 4 провода скрученных между собой. Двужильный СИП применяется для прокладки линий 220В, а четырехжильный для линий 380В. В некоторых марках СИП нулевой проводник может быть не покрыт оболочкой. Также в некоторых марках СИП внутри нулевого проводника прокладывается стальной сердечник. Чаще всего для ответвительных абонентских линий используются кабели с сечением жил 16 или 25 мм 2 , магистральные распределительные лини могут иметь большее сечение. Срок службы кабеля СИП составляет 30 – 45 лет.

При монтаже ВЛ с самонесущими изолированными проводами, в отличие от ВЛ с оголенными проводниками, не требуется применение изоляторов и траверс. Провода крепятся непосредственно к опорам с помощью специальной арматуры. При этом возможно применение опор меньшей высоты. Применение СИП позволяет прокладывать как силовые, так и слаботочные, например телефонные, линии используя одни те же опоры.

При эксплуатации воздушных линий на основе СИП исключены захлесты во время сильного ветра, не происходит коротких замыканий при падении деревьев на провода. Большая прочность скрученных проводов позволяет значительно уменьшить ширину просек при прокладке воздушных линий в лесу. Полиэтиленовая изоляция проводников препятствует намерзанию мокрого снега, поэтому аварии на ВЛ с применением СИП во время снегопадов крайне редки. Эти обстоятельства значительно повышают надежность электроснабжения и снижают эксплуатационные расходы.

Применение СИП для постройки новых воздушных линий и при реконструкции старых ВЛ часто влечет за собой изменение требований «Технических условий» на подключение потребителей. Многие энергоснабжающие организации включают в технические условия выполнение электрических вводов в дома с помощью СИП.

Как крепить провод СИП к дому

На смену неизолированным алюминиевым многожильным проводам, которыми ранее выполнялось подключение электросети к потребителю, пришли провода СИП. СИП – самонесущий изолированный провод. В сравнении с “предшественником” он обладает рядом преимуществ:

• снижает стоимость и увеличивает скорость монтажа
• повышает безопасность эксплуатации электросетей. Провода не схлестываются, создавая короткие замыкания.
• широкий диапазон применения. От присоединения абонентов на 220/380 Вт до устройства линий на 35кВт
• имеют большое разнообразие конструкций для разных задач
• провода противостоят ледообразованию
• использование универсального крепежа для СИП
• широкий диапазон рабочих характеристик. Температура – от -60 град. С до +50 град. С. Срок эксплуатации – 45 лет.

Ниже мы рассмотрим пример крепления СИП к дому. Однозначно, такую работу должны выполнять только сертифицированные электрики и цель данной статьи познакомить читателя с необходимой арматурой и способом крепления. Владея такой информацией вы можете не только проконтролировать электрика, но и подсказать что-то полезное. Правильный крепеж СИП – это ваша безопасность.

Для подсоединения к дому электрической сети потребуются:

1. Кронштейн (крюк) – 2 шт.
2. Натяжной зажим – 2 шт.
3. Прокалывающий зажим – 2 шт.
4. Кронштейн крепления провода СИП к фасаду – зависит от расстояния между точкой подвода и местом ввода в дом. Устанавливаются через каждые 70 см.
5. Бандажная лента.
6. Собственно, сам провод СИП 2х16

Какие параметры необходимо учесть

Прежде чем отправляться в магазин или искать товар онлайн, нужно определиться с токовой нагрузкой, которую выдерживает кабель. Отталкиваясь от этого, вам удастся вычислить толщину изделия.

Сечение определяется площадью провода в разрезе. Зачастую жилые дома и постройки вроде дачи потребляют около 3,5-5 кВт, но все же стоит использовать максимально точные методы расчетов. Заключается они в сумме используемой мощности каждого электроприбора в доме. Таблицы с усредненными данными можно найти и онлайн, если вы не знаете, как это делать, но все же настоятельно рекомендуется делать замеры самостоятельно.

После суммирования мощности всей техники вы получите максимальный показатель, который потребляется. Зная этот параметр и напряжение, остается просчитать возможный максимальный ток нагрузки. Для этого первый показатель длится на второй, и вы получите ответ в Амперах. Результат сравнивается с таблицей, где вы найдете подходящее сечение.

Определив необходимое сечение проводов, остается начертить маршрут и выбрать прокладку. В основном это:

• воздушный;
• подземный;
• сквозь стену здания;
• по поверхности ограждения.

Первые два варианта наиболее востребованы, поэтому предлагается изучить именно их.

Выбор арматуры

Первым делом нужно определиться с материалом. Как говорилось выше, одного кабеля здесь уже недостаточно.

Придется закупить кучу арматуры, каждая из которых имеет свое обозначение. Даже сами электрики зачастую путаются в номенклатуре.

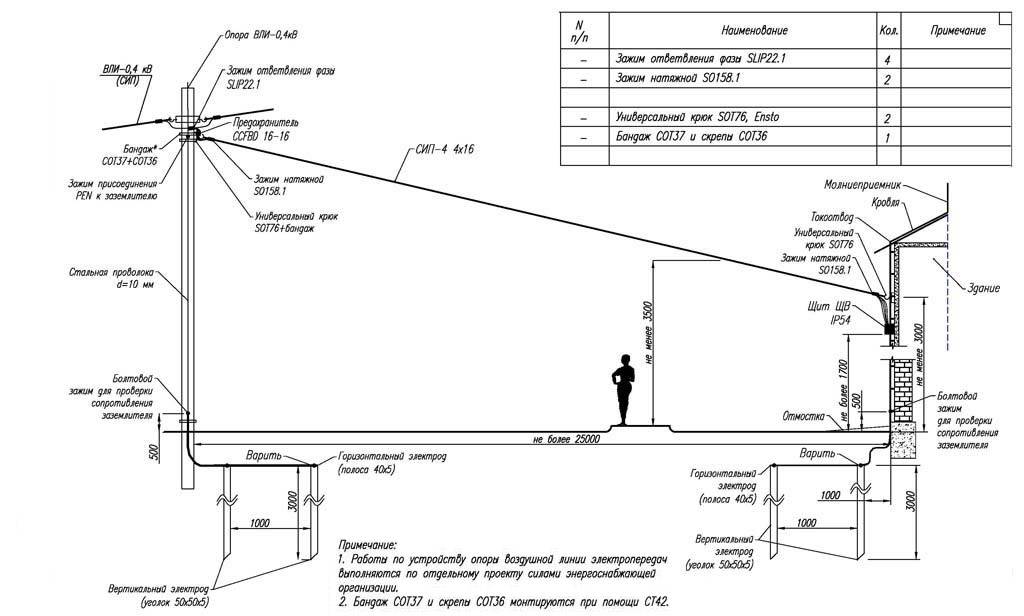

Воздушный ввод состоит из трех основных узлов:

«узел» подключения на опоре

СИП

«узел» подключения на фасаде дома

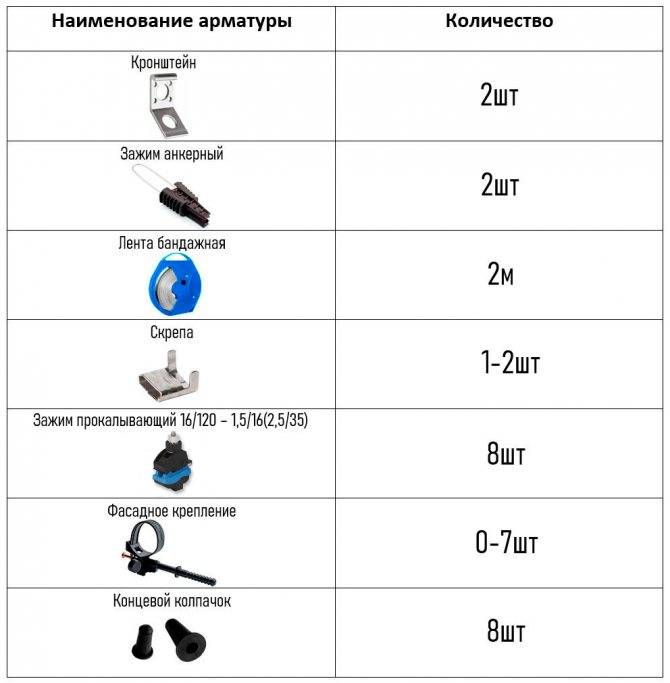

Сводная таблица арматуры для закупа при подключении трехфазного ввода СИП на 380В выглядит следующим образом:

Ошибка №1

Покупайте арматуру, рассчитанную именно на абонентское ответвление, а не на магистральную ВЛИ.

В техусловиях на подключение обычно прописывают универсальные зажимы, кронштейны и ленту. Ими можно делать как отпайки, так и монтировать основную ВЛИ. Вам этого не нужно.

Если ввод однофазный (220V), а не трехфазный, то для него потребуется другой анкер под два провода и всего 4шт ответвительных прокалывающих зажима.

Что нужно купить при однофазном вводе СИП:

Детальная маркировка по каждой позиции с разбивкой по производителям будет приведена чуть ниже в отдельных табличках.

Частые ошибки при монтаже

А теперь давайте уделим внимание основным моментам при монтаже, которые вы можете и должны проконтролировать в ходе выполнения работ электриком. Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку

В противном случае придется ставить дополнительную опору или делать трубостойку

Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку.

Также трубостойка понадобится, если энергоснабжающая организация не дает разрешения монтировать шкаф учета на фасаде и требует его размещать на ближайшей опоре.

Ошибка №18
Нельзя, чтобы габарит от земли до провода СИП на фасаде дома был менее 2,5м.

Не поленитесь, возьмите рулетку и проверьте эту высоту. Если не получается выполнить данное требование, монтируйте гусак.

Ошибка №19
Не крепите анкерный кронштейн к элементам кровли (ветровик).

Несущая способность древесины в этих местах слабовата и крепеж от сильных ветровых нагрузок может вырвать с корнями. Вес у СИПа хоть и небольшой, но рычаг длиной в пару десятков метров делает свое дело!

Лучше всего засверлиться к фронтону дома на старую добрую траверсу или несущий брус.

Ошибка №20
Также не рекомендуется крепить СИП на боковую стену здания.

Дело здесь в сосульках, которые по весне при падении часто повреждают провода.

Можно конечно заморочиться, и раз и навсегда избавиться от сосулек. Но это совсем другая история.

Спуск кабеля к распредшкафчику должен быть защищен гофрой.

Ошибка №21
Гофра должна быть не серого цвета как для домашней проводки, а стойкой к ультрафиолетовому излучению + не поддерживающая горение.

На деревянных стенах нужно использовать металлорукав.

Ошибка №22

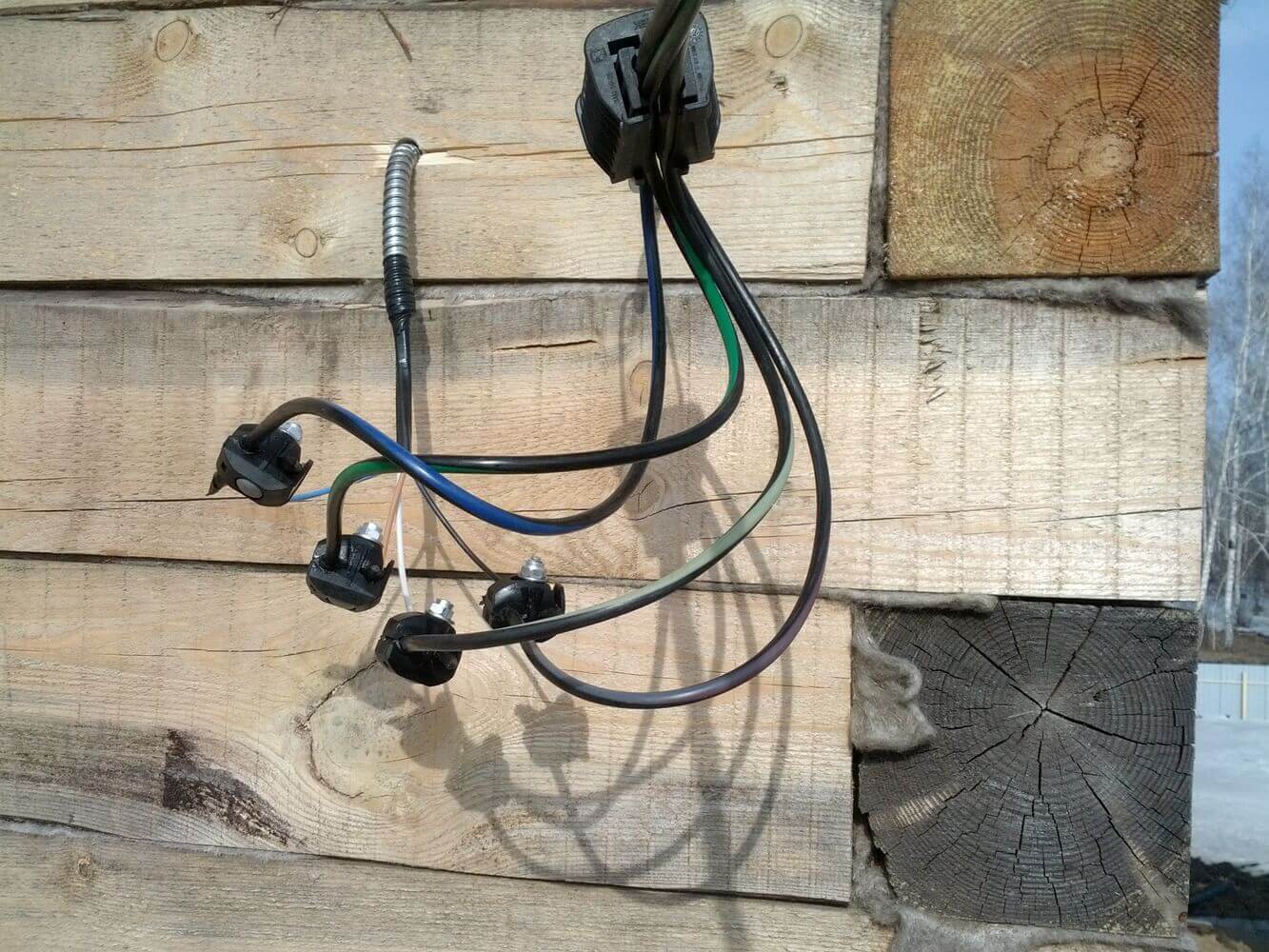

Конец кабеля в месте подключения к СИП на фасаде должен смотреть вниз, а не вверх.

Это защита от проникновения влаги в разделанный кабель.

Еще лучше конец гофры, откуда заходят провода герметизировать перчаткой “ТПИ мини” от КВТ.

На 25 и 32 гофру она липнет отлично.

Если кабель сразу заходит на чердак, а не спускается по фасаду вниз, то ввод через стену должен быть сделан через металлическую гильзу.

При этом трубка должна быть не прямой, а с загнутым к низу концом.

Отверстия в ней после ввода кабеля нужно надежно герметизировать. Для защиты от влаги самого СИП, как на опоре, так и на фасаде, применяются колпачки.

Ошибка №23
Если их не будет, то через пару лет провод как насос нахватается воды и очень скоро выйдет из строя.

Вот наглядный пример подтверждающий данную проблему.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Стоят колпачки копейки, но без них невозможна длительная и надежная эксплуатация самонесущего провода. Практически каждый прокалывающий зажим имеет в свое конструкции такой колпачок.

Однако на некоторых моделях они крепятся на тонких ремешках. Случается, что ремешок отрывается и колпачок теряется.

В этом случае не экономьте и обязательно купите себе новый. Благо, продаются они и по отдельности.

Ошибка №24
Снимать изоляцию с жилы кабеля при подключении через прокалывающий зажим не нужно.

Если кабель у вас слишком малого сечения (2,5мм2-4мм2, хотя куда такой кабель на ввод???), то производитель рекомендует сложить жилу вдвое, чтобы обеспечить большую площадь соприкосновения.

Тонкая жилка может попасть между шипов, и даже если поначалу контакт появится, со временем это место будет греться и кабель отгорит. Жилы от 6мм2 складывать вдвое не нужно.

Сам СИП от опоры до дома, несмотря на его изоляцию, должен проходить минимум в 0,5м от ближайших деревьев и кустарников.

Если вы не хотите вырубать любимую березку или яблоньку, то лучше выбрать другую точку крепления на фасаде. Любой СИП проходя сквозь деревья, со временем перетирается.

Ошибка №25
Не слушайте тех, кто говорит, что такие провода можно безболезненно пускать через зеленые насаждения и им ничего не будет.

Даже толстые жилы в 50-70мм2 через несколько лет при постоянных ветрах прорезаются веткой как ножовкой.

Вот сводная таблица минимальных отступов и расстояний при прокладке СИП провода в жилой дом.

https://youtube.com/watch?v=GYs2IU8b3_w%3F

Выводы: что выбрать воздушную или кабельную линию?

Вам подойдет воздушная линия, если:

• Вы хотите существенно сэкономить время и деньги на монтаж ввода.
• Вы не хотите, чтобы провод украли злоумышленники.
• Висящий провод не портит внешний вид вашего участка.
• Вы не хотите копать траншею или нанимать для этого людей.

Вам подойдет кабельная линия под землей, если:

• Вам важен внешний вид вашего участка.
• В вашей местности сильные ветры и часто рвутся провода из-за падающих деревьев.
• У вас есть крупногабаритная сельхозтехника, а запитать необходимо несколько построек во дворе.
• Опора ЛЭП стоит на удалении больше 25 м от вашего дома, и вы не хотите тратить денег на установку дополнительной опоры.
