Технические характеристики теплоизолированных труб Uponor и способы их соединения.

Металлопластиковые трубы

Уникальность свойств серии MCL объясняется строением конструкции. Металлопластиковое изделие состоит из 5 слоев:

  • внутренний – термостойкий полиэтилен с идеально гладкой поверхностью;
  • клеевой слой;
  • алюминиевый – лист сваривается внахлест. Металл предотвращает попадание кислорода в слой полимера и компенсирует тепловое расширение;
  • второй клеевой слой, обеспечивающий определенную теплоизоляцию;
  • термостойкий полимер.

Металлопластиковые водоводы MCLгарантирует абсолютную герметичность соединений, что весьма важно для систем отопления. Трубы выпускаются разного диаметра и для разных целей: Uponor 16 подходит для частных отопительных систем

Для городских линий применяют водоводы с большим сечением – до 32 мм.

Что представляет собой саморегулирующийся провод

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

  • проводники из различных металлов, по которым протекает электрическая энергия;
  • «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
  • изоляционная оболочка, состоящая из множества слоев.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

  1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
  2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
  3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

Водоснабжения и отопления

Системы в одоснабжения и отопления Uponor MLC и Uponor PE-Xa. Компания Uponor первая освоила технологию изготовления труб из сшитого полиэтилена, разработка, которой принадлежит немецкому учёному Томасу Энгелу. Данный материал обладает рядом положительных свойств, главными из которых является термическая память, а также абсолютное исключение возможности попадания кислорода через стенки трубы. Лёгкость монтажа достигается путем использования запатентованной фитинговой системы Quick & Easy, позволяющей произвести соединение меньше чем за одну минуту. Полноценная система Uponor PE-Xa используется для систем водоснабжения и радиаторного отопления с максимальной температурой 95 °C и состоит из следующих элементов:

  1. Труб из поперечно-сшитого полиэтилена диаметром от 16 до 110 мм. Для холодного и горячего водоснабжения применяются трубы с рабочим давлением 10 бар, стоимость которых варьируется от 64 до 2443 руб. за метр. Для систем радиаторного отопления в наличие имеются трубы с рабочим давлением в 6 бар, цена которых находится в пределах от 70 до 1808 руб. за метр в зависимости от диаметра изделия.
  2. Полисульфонных или латунных фитингов, стоимость которых, прежде всего, зависит от диаметра и способа соединения, а именно при помощи зажимов или системы Q&E. Так, фитинги Q&E применяются для труб диаметром от 16 до 63 мм, а их стоимость варьируется от 90 до 2772 руб. за штуку. Зажимные латунные фитинги применимы для труб любого диаметра и состоят из гильзы, болта и штуцера. Их стоимость находится в пределах от 655 до 8230 руб. за штуку.
  3. Дополнительные аксессуары. Это могут быть коллекторы или тройники, кронштейны, заглушки, водорозетки, крюки, фиксаторы и т. д.
  4. Монтажные инструменты, использование которых зависит от коллекторного или тройникового способа подключения. Компания Uponor предлагает такие инструменты, как труборезы по цене от 720 до 28000 руб., ручные, стоимостью около 9080 руб., и работающие от аккумулятора расширительные инструменты по цене 28050 руб., гидравлические пистолеты стоимостью 37300 руб. и другие вспомогательные и запасные элементы.
  5. Трубы Uponor MLC — это многослойная конструкция, состоящая из термостойкого полиэтилена PE-RT, алюминия и специального клея. Используется для систем холодного и горячего водоснабжения, охлаждения и отопления. Отлично выдерживают как низкие так и высокие температуры до 95 °C при максимально допустимом рабочем давлении 10 бар. В зависимости от внутреннего диаметра, который составляет 16−110 мм, стоимость может варьироваться от 57 до 3563 руб. Как и Uponor PE-Xa, могут соединяться при помощи резьбовых, зажимных и пресс-фитингов для металлопластиковых труб.

Пластиковые трубы в ППУ

Использование пластмассовых материалов для сооружения тепловых сетей и утепленных трубопроводов других предназначений на наших просторах началось сравнительно недавно. Их широкое распространение и многолетний опыт применения в европейских странах вызвали доверие. Полимерные трубы изолированные ППУ приспособлены для устройства систем горячего и холодного водоснабжения, канализации, отопления, пожаротушения, технологических, газо и нефтепроводов в условиях сурового климата и затопления территорий с укладкой выше уровня грунтового промерзания, что значительно сокращает сроки и стоимость сооружения коммуникаций.

В конструкцию теплоизолированного пластмассового изделия входит:

  • основная труба из полиэтилена (ПНД, ПВД, РЕ-Х – сшитый ПЭ), так же она может быть из поливинилхлорида (ПВХ), полипропилена (РР), многослойных полимерных комбинаций;
  • пенополиуретановое покрытие толщиной, соответствующей обычному 1 или усиленному 2 типу;
  • защитная оболочка из оцинкованной стали или пластика. ППУ оболочка может быть без защитного слоя, так как конструкция обладает антикоррозийными свойствами. Для усиления конструкции корковый слой часто бывает гофрированным, увеличивая кольцевую жесткость.

Характеристики трубы ПНД в ППУ изоляции:

  • эффективная теплоизоляция, за счет минимальной теплопроводности;
  • рабочая температура от -140оС до 150оС. Пенополиуретановая изоляция устраняет температурные ограничения полиэтилена во внешней среде;
  • температура рабочей среды 90оС, кратковременно 100оС;
  • рабочее давление 1,6 МПа;
  • нет текучести в условиях повышенной температуры;
  • полное отсутствие коррозии, окисления, гниения;
  • устойчивость к химическим веществам;
  • нет гидравлического сопротивления и засорения благодаря гладкой внутренней поверхности пластиковой трубы;
  • высокая прочность конструкции при минусовой температуре (не разрушается при замерзании воды);
  • устойчивость к нагрузкам, изнашиванию, гидроударам;
  • легкий вес;
  • срок эксплуатации 50 лет.

Трубы из полимеров также выпускаются с теплоизолирующим слоем ППУ

Теплопроводность полиэтилена составляет 0,36 Вт/(м·К), стали 58 Вт/(м·К). Труба ПЭ по сути без дополнительной изоляции имеет теплосберегающие свойства.

Пластиковые трубопроводы так же могут оснащаться греющим кабелем с саморегулировкой. К рабочей ПНД трубе крепится канал, куда закладывается термокабель, подключаемый к электропитанию через выключатель. Полимерные составляющие кабеля создают эффект параллельного снижения сопротивления и температуры, при этом увеличивается движение тока (в полтора раза превышающего номинал) и соответственно выработка тепла. С повышением температуры получается обратный эффект, затем следует стабилизация процесса и трубопровод обогревается постоянным теплом, выделяемым греющим кабелем. Данная система не перегревается и не перегорает. Длина кабеля не должна превышать 75 м от одного источника питания.

Полимерные трубы ППУ бесшовные, их конструкция монолитна, монтаж надежен, укладка, нарезка просты и удобны. Есть ограничение по температуре и диаметру (диаметр теплового несущего трубопровода свыше 160 мм должен быть стальным).

Сортамент утепленных пластиковых трубных изделий стремительно расширяется. Среди наиболее востребованных материалов одно или многотрубные ППУ изолированные трубопроводы из полиэтилена гибкие и жесткие. Длина составляет 5-6 м, гибкие трубы поставляются в бухтах от 10 м до 400 м длиной.

Размеры ПНД (полиэтилен низкого давления) труб, изолированных ППУ в оцинкованной оболочке (ОЦ), указаны в таблице №4.

Пластиковые трубы бесшовные, они отличаются прочностью и долговечностью

Таблица 4

Наружный Ø ПНД трубы, ммТолщина стенки ПНД трубы, ммТолщина ППУ, ммТолщина защитной ОЦ оболочки, мм
тип 1тип 2тип 1тип 2тип 1, тип 2
321,93,047,058,00,5
402,33,743,056,00,5
502,94,640,052,50,5
633,75,941,054,00,5
754,36,841,555,00,5
905,08,345,060,00,5
1106,410,145,560,00,6
1257,211,445,560,00,6
1407,912,845,560,00,6
1609,014,745,062,00,6
20011,418,345,562,00,7
22512,820,647,567,50,7
25014,322,650,082,00,8
28016,025,562,587,00,8
31518,028,662,087,00,8

Способ укладки спиралью

Второй способ монтажа греющего провода для водопроводных труб – спиральная укладка. Его использование усиливает нагрев по всей длине или в особо опасных местах вводов в дом, расположения кранов. Электрокабель укладывается аккуратно, без резких изгибов.

Работа выполняется следующим образом:

  1. Пластиковая труба по всей длине обматывается металлизированной лентой
  2. Электрический кабель наматывается спиралью;
  3. Фиксируем клейкой лентой (алюминиевым скотчем) по всей длине;
  4. Закрепляем датчик температуры и его провода кабельными стяжками;
  5. Укладываем теплоизоляцию.

Удобнее сначала намотать электрический кабель свободно, с прогибом, а затем постепенно затягивать его через катушку, добиваясь плотного контакта с трубой. Расстояние между оборотами спирали составляет 4-5 см. На вводе коммуникаций в дом, в местах установки запорной арматуры фиксируется более плотно.

Термостат устанавливается в помещении рядом с электрощитом или в нем самом, если прибор имеет специальное крепление. Подключают терморегулятор к электросети через автоматический выключатель на 6 А. Рекомендуется установить УЗО с более высоким номиналом и током утечки 30 мА. Подключать кабель и датчик, нужно в соответствии со схемой на термостате.

Конструкция трубы ППУ (устройство)

Схема устройства труб ППУ с полиэтиленовой и оцинкованной оболочкой

В состав изолированной трубы входит три слоя:

основная (рабочая) стальная труба. Применяются трубы, соответствующие требованиям ГОСТ 3262-78, 8732-78, 10705-80, ГОСТ 30732-2006, СНиП 3.05.03-85;

теплоизоляционный материал – ППУ изоляция. Теплоизоляция обеспечивается напылением пенополиуретана. Этот инновационный материал отличается от традиционных изоляторов (например, стекловаты), низким коэффициентом теплопроводности, гигроскопичностью, долговечностью. Теплоизоляционный материал должен соответствовать ГОСТ 30732-2006

При этом должно соблюдаться важное требование – хорошая адгезия с материалом рабочей трубы и оболочки. Допустимое смещение (осевой сдвиг) – 0,14 МПа (t=23°C);

оболочка ППУ изоляции. В качестве таковой применяется полиэтилен низкого давления черного цвета (регламентируется ГОСТ 18599-2001) или оцинковка (регламентируется ГОСТ 52246-2004) – стальная защитная оболочка (выполненная из штрипса оцинкованного). Вид оболочки отмечается при маркировке изделия;

система ОДК (это составная часть более прогрессивных видов труб). Труба ППУ с ОДК (СОДК) – это труба в пенополиуретановой изоляции, которая оснащена системой оперативного дистанционного контроля.

Установка ОДК дает возможность получать информацию в режиме реального времени о возможных дефектах:

  • повреждение основной трубы;
  • повреждение трубы-оболочки;
  • нарушение работы сигнального провода;
  • неправильно смонтированные стыки ППУ труб (провода плохо соединены между собой).

ОДК позволяет мониторить состояние трубопровода на конкретном участке или по всей трубопроводной трассе.

Примечание. ОДК монтируется в трубы ППУ в оболочке из полиэтилена. Что касается труб в оболочке из оцинкованной стали, то в этом случае наличие ОДК обсуждается с заказчиком. А специфика монтажа медной проволоки контроля заключается в том, что присутствует три, а не два, сигнальных провода.

Сфера применения труб ППУ

  • прокладка тепловых сетей (системы горячего водоснабжения, отопления и теплотрассы);
  • прокладка систем водоснабжения и водопроводов;
  • прокладка промышленных сетей;
  • газодобывающая промышленность (перемещение газа);
  • нефтеперерабатывающая промышленность (транспортировка и переработки нефтепродуктов).

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

  1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
  2. От 25 до 40 мм – 16 Вт на метр.
  3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

  • Lavita.
  • Nelson.
  • Ensto.
  • Devi.
  • Raychem.

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

  1. Видеороликов.
  2. Схем.
  3. Статей.

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Можно сделать кустарную автоматику, имея опыт в этом деле, но экспериментировать с проводами вовсе не стоит – дороже, в итоге, выйдет.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Теплоизолированные трубы – общие сведения

Данный расходных сантехнический материал современного типа предназначается для интеграции в отопительных сетях холодного/горячего водоснабжения и транспортирует теплоноситель (воду) с максимальной температурой около +95 градусов по Цельсию при внутреннем давлении равном 10 Бар. Способ их прокладки может быть как бесканальный подземный, так и наружный (по поверхности) с использованием заранее построенных каналов. Сами же рассматриваемые изделия представляют собой полимерные предметы, обладающие пенополимерной изоляцией, которая нанесена на них заводским способом. Традиционно они производятся на базе сшитого РЕХ-полиэтилена, а в качестве изоляционного покрытия применяется высокопрочный полиэтилен. Исполняться они могут в одно, двух или четырехтрубных кожухах. Длина сегмента без стыка может составлять до 450 метров. Изделия отличаются гибкостью, не подвержены проявлениям коррозии, при установке не нужно использовать специальный инструментарий.

Системы соединений Uponor

Благодаря уникальным свойствам (повышенная эластичность, гладкая поверхность, память формы на молекулярном уровне и т.п.) а также высочайшему качеству труб Uponor РЕХ-а, все соединения выполняются без применения сварки, пайки, склеивания, нагрева или нарезания резьбы.

Все применяемые фитинги выполняются из материалов с хорошей антикоррозионной стойкостью и отличаются высоким качеством (что подтверждается наличим сертификата качества по системе ISO 9001).

Технология Uponor использует соединения трех типов:

  • Механические свинчивающиеся соединения с применением обжимных гаек (цанговых зажимов), предназначенные для труб Ø 16,20,25 мм;
  • Механические зажимные соединения типа Wipex (обжимные хомуты), предназначенные для труб Ø 25-10 мм;
  • Самообжимные соединения Wirsbо Quick & Easy – предназначены для труб Ø 16, 20, 25, 32, 40 мм.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Технология установки и монтажа труб Uponor

Большинство артикулов Uponor имеют мягкую и гибкую структуру. Они удобны в монтаже, позволяют максимально спрятать коммуникации и обойти любые архитектурные конструкции. Установка труб не требует специального инструмента, порезка и коммутация осуществляются с помощью стандартных средств специалистом-сантехником.

Для удобства создания инженерных систем Uponor предлагает множество распределительных и коммутирующих комплектующих.

Важно знать! Артикулы, предназначенные для отопления, имеют высокий коэффициент линейного удлинения, поэтому их монтаж рекомендуется выполнять в защитной гофрированной трубе

Теплоизолированные трубы Uponor

Теплоизолированные трубы предназначены для водоснабжения, отопления и канализации. Изготавливаются из полимерного сырья высокой прочности и могут прокладываться прямо в траншею без дополнительной теплоизоляции бесканальным способом. Теплоизолированные трубы Uponor выпускаются в трёх вариантах, а именно:

  1. Для напорной канализации и холодного водоснабжения сериями Uponor Supra Plus и Supra Standard. Данные трубы состоят из подающей трубы, нагревательного кабеля, специальной трубки для размещения теплового датчика, теплоизоляции и защитного кожуха. Максимально допустимая температура 20 °C при рабочем давлении 10 бар. Главным отличием Supra Standard от Plus является тип вмонтированного нагревательного кабеля, который более уместен в случае вероятности замерзания грунта. Выпускаются в диаметре от 25 мм стоимостью 1190 руб. до 110 мм по цене 3274 руб. за метр.
  2. Для горячего водоснабжения сериями Uponor Quattro, Aqua и Standart, которые отличаются количеством внутренних подающих труб. Рабочая температура составляет 70 °C при максимально допустимом рабочем давлении 10 бар. В зависимости от внутреннего диаметра и серии стоимость может варьироваться от 1456 до 4460 руб. за метр.
  3. Для отопления сериями Uponor Thermo Twin с двумя подающими трубами и Thermo Single с однотрубной системой. Эксплуатируются при максимальном рабочем давлении до 95 °C и рабочем давлении 6 бар. Ценовой диапазон на данную группу продукции находится в пределах от 1065 до 3918 руб. за метр.

Система из теплоизолированных труб считается полноценной при использовании зажимных фитингов и комплектующих в виде концевых уплотнителей, комплектов окончаний и подключений, тройников, а также прочих вспомогательных элементов.

Сфера применения продукции бренда

Продукция Uponor рекомендована для обустройства инженерных коммуникаций:

в офисных помещениях;

в муниципальных предприятиях;

в учебных заведениях;

в лечебных и гостиничных комплексах.

Изделия рекомендовано устанавливать, если необходимо соблюсти следующие требования:

устойчивость к механическим нагрузкам;

прокладывание коммуникации сложной геометрии;

необходимость скрытой прокладки;

длительный срок эксплуатации;

высокая вероятность гидравлических ударов;

необходимость в устойчивости к многократным циклам замораживания.

Инженерные коммуникации Uponor рекомендованы для создания надежных систем отопления, водоснабжения и охлаждения.

Технические характеристики

Выбор вида греющего кабеля и расчет мощности

В соответствии с различными потребительскими свойствами, существуют три основных вида терморегулируемого провода по мощности и назначению теплопотребления.

  • Кабель с максимальной температурой до 70 градусов
  • До 105 градусов
  • До 135 градусов

Повышение мощности и высоты температуры достигается за счет использования медных сердечников различного диаметра.

Маркировка

  • D — применяется для маркировки низкотемпературного варианта
  • Z — среднетемпературный
  • Q — вариант с максимальной температурой (обычно дополнительно маркируется красным цветом изоляции)
  • F — антикоррозийная обработка

Для изоляционного покрытия используются огнеупорные полиэтилены и фторэтилен.

По поводу работы с медным проводом. Медь — идеальный токопроводящий материал, медная проволока отличается пластичностью и гибкостью.

Поэтому при работе с кабелем с медным сердечником важно не допустить перегибов и возможности физического истирания

Как рассчитывается мощность?

В соответствии с номинальной мощностью, классом напряжения и по классу теплоотдачи. То есть вы можете посмотреть таблицу мощности и энергопотребления для каждого типа кабеля.

Устройства саморегулирующего кабеля в разрезе

Тепловыделение линейного типа для саморегулирующегося провода от 6 до 100 ватт на метр.

Если считать навскидку, по усредненным параметрам при практическом использовании, обогрев 1 метр провода обойдется примерно в 30 ватт. Очень желательно подключение через отдельный трансформатор.

Маркировка греющего кабеля

Зная, как расшифровать обозначение греющего кабеля, можно безошибочно подобрать для себя подходящий вариант.

По всей длине греющего электрокабеля для водопроводной трубы нанесена маркировка. Здесь есть основные размеры. Указана также и страна-производитель

Так, маркировку, нанесенную на саморегулирующийся кабель Raychem, 10BTV2-CR можно прочитать так:

  • 10 — мощность в Вт/м;
  • BTV2 — марка кабеля, предназначенного для напряжения 220 — 240 Вт;
  • CR — указывает на то, что в конструкцию кабеля входит луженная медная оплетка и наружная полиолефиновая изоляция.

На присутствие медного экрана и внешнего изоляционного слоя в конструкции кабеля указывают и буквы СТ, CF. Если этих символов в маркировке нет, тогда это полуфабрикат.

На кабелях, поставляемых «Тепловыми системами», из обозначения можно узнать тип оболочки. Аббревиатура TSA…P указывает на наличие атмосферостойкой оболочки из полиолефина.

А вот TSA…F — говорит о том, что оболочка кабеля выполнена из коррозионно-устойчивого фторполимера.

Если саморегулирующийся кабель не имеет экрана, его класс защиты 0 (ноль). Применять его можно только в условиях отсутствия влаги, токопроводящей пыли и не противоречащих п. 1.1.13 ПУЭ.

Обычно производители предоставляют таблицы. По ним можно сориентироваться относительно расхода мощности на метр погонный трубы. При установке кабеля в трубу в среднем расходуется 10 Вт/м, а при наружном монтаже — минимум 17 Вт/м

Маркировка кабеля без оплетки может выглядеть следующим образом: SRL 30-2. В этом случае это кабель марки SRL, мощностью 30 Вт/м, запланированный на напряжение 220 В.

В маркировке HS-FSM2 также отсутствуют символы CR, что говорит о том, что у этого кабеля нет экрана.

Монтаж труб с предварительной изоляцией

К сожалению еще можно встретить ситуацию, при которой стальная предизолированная труба в местах соединения утепляется традиционными материалами (стекловата, минеральные утеплители). Назвать рациональным такой подход к монтажу нельзя.

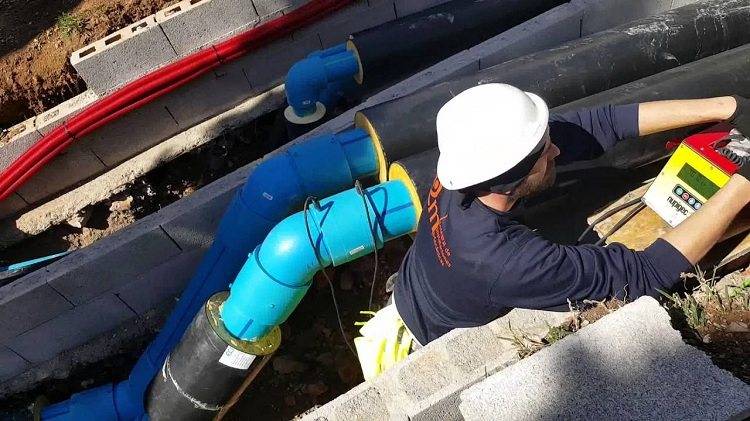

Установка труб с предварительной изоляцией

Получить высокую качественную изоляцию магистрали можно только при выполнении сборки трубопровода с применением термоусадочных муфт из ПНД. Благодаря их использованию появляется возможность получить практически монолитную тепло- и гидроизоляцию всего трубопровода.

Монтаж предизолированных труб по данной технологии выполняется следующим образом:

  • Термоусадочная муфта, представляющая собой отрезок трубы ПНД соответствующего диаметра, одевается на одну из соединяемых труб. При этом она должна быть отодвинута не менее чем на 50 см от края трубы.
  • После того как выполнена установка стыкуемых труб (соосность, сварочный зазор между торцами) выполняют сварочные работы. При монтаже теплотрасс и водопроводных коммуникаций применяется электрическая или газовая сварка. По завершению работ необходимо убедиться в качестве сварного соединения и дать стыку остыть.
  • Термоусадочная муфта перемещается в рабочее положение (она должна полностью перекрывать неутепленные края двух соединенных труб).
  • Муфта подвергается нагреву пламенем сварочной газовой горелки, при этом необходимо греть от середины к краям элемента. Нельзя перегревать и прожигать поверхность муфты.
  • Под воздействием температуры муфта сжимается и плотно охватывает слой изоляции трубы.
  • Завершающим этапом является заполнение муфты вспененным полиуретнаном.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
