Обзор стоимости
Простые незащищенные модели с пассивным охлаждением на весну 2017 года имеют расчетную стоимость в 10-20 руб за 1 Вт мощности. Более дорогие модели с герметичным корпусом и системой охлаждения имеют стоимость в диапазоне от 40 руб за 1 Вт.
Цена на блоки питания напряжением 12 В для лент из светодиодов начинаются с 100 рублей за модели мощностью в 18-20 Вт на Алиэкспресс и подобных интернет-площадках. В розничных магазинах наценка может доходить до 50-80 руб за 1 Вт у самых примитивных ИБП.
Стоит также учитывать тот факт, что производитель часто существенно завышает характеристики своего устройства. Наиболее простой способ отличить мощное устройство визуально – оно будет иметь большие радиаторы охлаждения и провода большого сечения.
Более дорогие модели с герметичным корпусом и системой охлаждения имеют стоимость в диапазоне от 40 руб за 1 Вт
Установка светодиодных лент
Как же подключить светодиодную ленту? Прежде чем приступить к монтажу подсветки, надо соблюсти два правила:
* Место установки. Точно измеряют длину места установки, иногда для перестраховки добавляют несколько сантиметров
Важно знать, что крепить ленту нельзя к гипсокартону, обоям и стеклу. Значит, её надо поместить в алюминиевый профиль и только затем монтировать. Места резки на ленте уже предусмотрены и обозначены, кратность диодов между резкой равняется 3 штукам
Места резки на ленте уже предусмотрены и обозначены, кратность диодов между резкой равняется 3 штукам.
* Мощность. Её легко рассчитать, если посмотреть в инструкции мощность диодов (1 метр) и умножить на предполагаемую длину ленты-светодиода. Общая цифра даст возможность понять, какой блок питания приобрести.
Для контроля яркости понадобится такой прибор, как диммер. Для разноцветной RGB ленты нужен будет контроллёр, который поможет создавать необычные световые эффекты.
Процесс подключения проводов к ленте-светодиоду умещается в четыре этапа:
* Понадобится паяльник с небольшой мощностью, несколько разноцветных проводов (длина не менее 20 см), специальная термоусадочная трубка. * Подобранные проводки разных цветов (красный, зелёный, синий, чёрный) зачищают, обрабатывают антилужным раствором. * Осуществляют припайку залуженных концов к LED ленте. * В трубку засовываются провода, и обдувают феном технического назначения.
Как подключить светодиодную ленту к блоку питания? Блоки питания бывают трёх образцов: компактный, герметичный и негерметичный. Компактный блок питания обычно небольших размеров, с влагозащитной функцией и малой мощностью 75 Ватт.

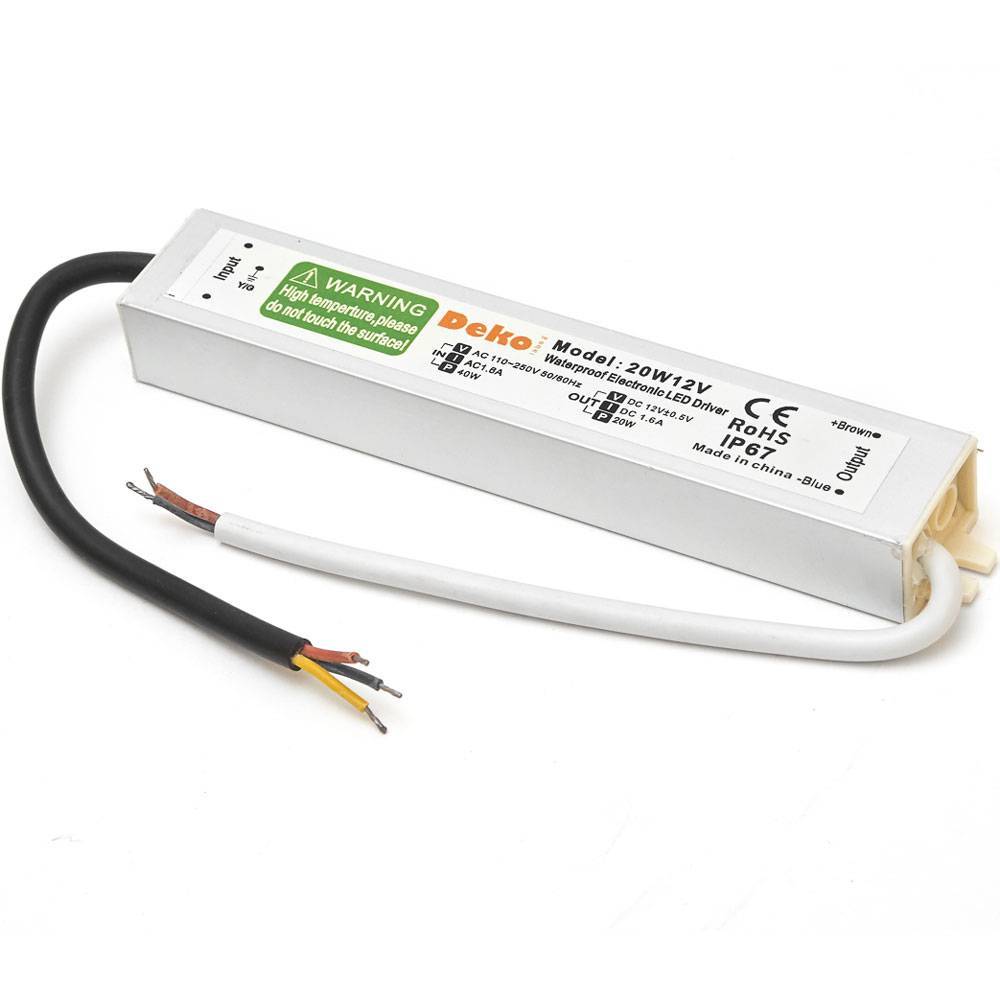

Герметичный блок помещён в корпус из алюминия, он умело отводит тепло, стабильно работает в условиях улицы, ему не страшны негативные влияния природы.

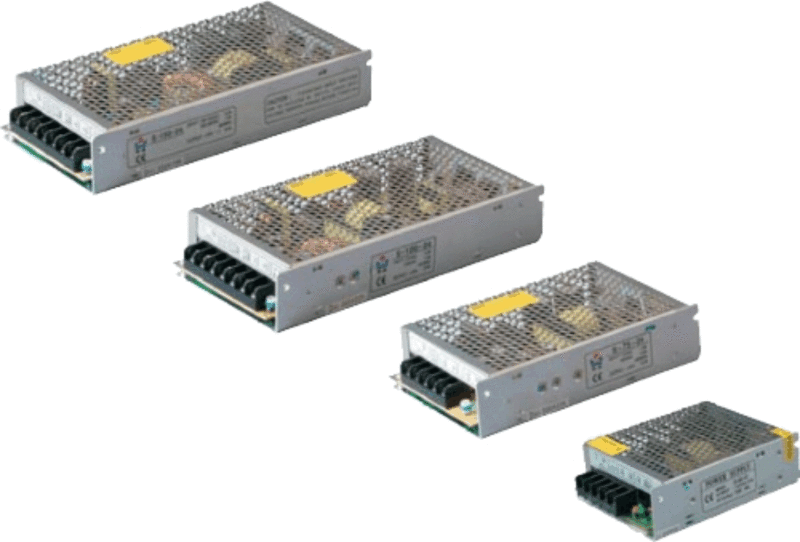

Негерметичный блок питания обычно немаленьких размеров, высокой мощности, имеет открытую поверхность, используют только в закрытых помещениях.
Как показывает практика, светодиодную ленту нельзя подключать напрямую к сети в 220 Вольт. Для неё понадобиться постоянный ток величиной 12 или 24 Вольт.
Значит, необходимы преобразователи тока в виде переходников, адаптеров, блоков питания и так далее. Уже разработаны модели лент с миниатюрными выпрямителями и вилкой для розетки.
Очень часто для дополнительного освещения в автомобиле прибегают к помощи лент на светодиодах. Можно ли их установить самостоятельно? Да, для этого не нужно особых знаний и подготовки. Потребуется фантазия, терпение и некоторый отрезок времени.
Как подключить светодиодную ленту на 220 Вольт
Для автомобиля лучше всего подойдёт лента на клеевой основе. Их также часто используют для подсветки витрин, рекламных щитов и вывесок. Они демократичные в плане цены, надёжные и очень просто монтируются. От количественного показателя светодиодов будет зависеть яркость освещения.
Во время покупки ленты не забывают и про запас, он должен составлять не менее 20% от всей требуемой длины. Дальше точно выбирают местоположение в авто для подсвечивания: обычно под приборной панелью.
Организовать питание ленты можно от прикуривателя или от резистора. Места перегибов соединяют коннектором, а провода спаиваются между собой.
Места спаек дополнительно проклеиваются силиконовым веществом для надёжности и предотвращения проникновения влаги.
Очень часто проводку и соединения аккуратно прячут под обшивку или панель. Чтобы применить прикуриватель, прибегают к помощи зарядки для телефона (автомобильной).
Для этого её придётся модернизировать и подсоединить к контроллёру. Во время прослушивания музыки с помощью кнопочек управляют и светомузыкой.
Светодиодную ленту часто используют для подсвечивания частей автомобиля
Для установки ленты-светодиода в задней части (багажное отделение, под капотом) автомобиля используют специальную влагозащитную модель ленты с двумя контактами.
В местах спаек применяют герметик (силикон). Подсветка хороша тем, что если сгорел хоть один светодиод, его легко сменить.
Монтаж подсветки в собственном автомобиле – процесс творческий. Её устанавливают в любом удобном месте: начиная с капота и заканчивая музыкальными колонками.
Делаем своими руками
Безусловно, существует возможность самостоятельного изготовления этого источника тока на основе радиолюбительских схем. Для начала следует немного разобраться в принципе действия и элементах конструкции блоков питания от бытовой сети 220 В.
Крайне не рекомендуется использовать архаичный трансформаторный блок питания напрямую из-за сильного нагрева и несовместимости вольт-амперных характеристик (ВАХ) светодиодной техники. ВАХ осветительных светодиодов не прямо пропорциональна, потребляемый ток здесь растет не по прямой, а экспоненциально.
Найти его в каталоге просто вбив название. Нехватку мощности можно компенсировать, разрезав длинную ленту на несколько равных частей и изготовив несколько таких блоков, после чего параллельно соединив их между собой и подключив в сеть. LM2596 можно использовать для питания ленты от прикуривателя автомобиля, подключив его через предохранитель 5А.
Для изготовления импульсного блока питания полностью с нуля необходимо будет собрать сначала простой выпрямитель переменного тока на 220 вольт, а затем нарастить конструкцию несколькими каскадами импульсных выпрямителей и модулем широтно-импульсной модуляции, при желании снабдив дополнительной системой охлаждения. Основную часть деталей можно раздобыть в отслуживших свой срок бесперебойниках и компьютерных БП.
Первым вариантом источника тока 12 В для ленты является доработанный БП от компьютера на основе полумостового драйвера IR2151. Блок малогабаритен и может с минимальными переделками разместиться в корпусе от самого компьютерного блока.
Схема бестрансформаторного блока питания с балластным конденсатором
Трансформатор необходимо будет вскрыть и заново перемотать. Первичная обмотка мотается медной проволокой диаметром 0.8 мм и состоит из 40 витков. На вторичную нужно 2х3 витков жгута из 7 жил провода того же диаметра. За вторичной обмоткой расположен спаренный диод Шоттки на 2х30 Ампер, прикрученный к корпусу для охлаждения.
Практически все конденсаторы нужных емкостей можно найти на плате компьютерного БП. Манипуляции с увеличением или уменьшением их емкости напрямую влияют на мощность блока питания.
Для питания основной микросхемы нужен очень мощный ограничительный резистор, рассчитанный на 2 Вт, его нагревание в процессе работы способствует колебаниям номинального сопротивления на одну десятую от общего значения, однако это не отразится на яркости освещения.
Полевые транзисторы защищены от бросков напряжения дополнительным термистором. Диодный мост построен из 4-х диодов 1N5408, рассчитанных на напряжение 1 кВ и силу тока в 3А. Данный БП крайне мощный и рассчитан на большую нагрузку в несколько сотен Ватт.
Недостатком конструкции можно назвать отсутствие диммера для регуляции яркости свечения и встроенного вентилятора системы охлаждения, который во избежание мерцания ленты нужно подключать к отдельному блоку питания.
Полученный ИБП можно и нужно снабдить дополнительным функционалом. Из-за низкого используемого напряжения для конструкции не годится классический диммер, работающий по принципу изменения выходного напряжения. Вместо него будет рассмотрена схема диммера для плавной регулировки яркости (у монохромных) и цвета (цветные) лент на основе ШИМ.
В продаже имеется готовая подходящая по характеристикам плата регулятора с большим током и маленьким напряжением NM4511 стоимостью в 300 рублей от специализированной компании МастерКит. Однако самостоятельная сборка не составит большого труда и квалификации. В основе схемы лежи сдвоенный операционный усилитель LM358 и мощный транзистор IRF3205.
Подробнее о самом блоке питания для LED-ленты
Чтобы лента с диодными источниками света (светодиодная лента) работала, необходимо подключить к ней дополнительное оборудование. Таковым является питающий блочок. Он представляет собой трансформатор в защитном корпусе с выпрямителем. Если оборудовать такое устройство ещё конденсатором, оно будет способно также гасить так называемые помехи, провалы. При этом соблюдается такое правило: чем больше ёмкость конденсатора, тем лучше.
Светодиодная лента как прибор, работающий от электричества, имеет свою особенность: он требует пониженное напряжение – 12-19 В. Блок питания выполняет функцию стабилизации напряжения от 220-ти Вольт. Двенадцативольтные источники обычно применяются в конструкциях компьютеров, планшетов, телевизоров, девятнадцативольтные можно найти в моноблоках, ноутбуках, мониторах.
Обратите внимание: слишком слабые БП-устройства на 5 В, которыми обычно комплектуются мобильные телефоны, вряд ли подойдут для достаточно сильного свечения диодной ленты
Возможно ли подобрать старый блок питания?
Итак, чтобы запитать светодиодную ленту, не подойдёт старый блок питания от смартфона или кнопочного телефона. Причина проста: как уже было указано выше, они имеют недостаточный вольтаж на выходе, который находится на уровне пяти V. Лучше всего рассмотреть устройства-зарядники, которые остались после сетевых маршрутизаторов, планшетных компьютеров, отдельных моделей персональных компьютеров, моноблоков, компьютерных мониторов. Перечисленные устройства выдают на выходе 12 В или 19 В.
Предпочтение при выборе БП-устройства для дальнейшей переделки следует отдавать импульсным лёгким моделям. Если вы начнёте работу с тяжёлым трансформаторным устройством, неправильно либо неточно определив будущую нагрузочную мощность, возникнет проблема с работой уже собранного под светодиодную ленту устройства. Оно может слишком сильно нагреться, что недопустимо с точки зрения техники пожарной безопасности. Ещё один важный нюанс, о котором нужно помнить при подготовке к конструированию светодиодного БП своими руками из подручных средств, – это наличие постоянной величины силы тока.
Двенадцативольтные источники питания (12 вольт)
Если от бытовой техники остался блочок питания на 12 Вольт, его можно использовать для светодиодной ленты. Обычно такие устройства имеют мощность от 6 до 36 Ватт. Когда монтируется лента для освещения рабочей зоны на кухне или другого совсем небольшого пространства, может быть достаточно десятиваттного источника питания. Трансформаторное устройство будет иметь большой вес, а более современное импульсное (электронный трансформатор) – небольшую массу, маленький размер.
Первый вариант использовать не стоит, лучше остановить свой выбор на лёгком импульсном устройстве. В противном случае прибор будет постоянно нагреваться, быстро выйдет из строя.
Девятнадцативольтные источники питания (19 вольт)
Подключение светодиодной ленты своими руками можно осуществить с помощью БП-устройства с напряжением в 19 Вольт. Такое устройство часто встречается современным людям в обычной, бытовой жизни. Это – блоки питания от домашних компьютеров, принтеров, различных маршрутизаторов.
Если у вас есть БП-устройство от старого ноутбука с характеристиками 90 W, 19 V, его можно использовать для светодиод-ленты, выдающей световой поток в 6000 Люмен. Такие характеристики достаточны для получения яркого освещения комнаты, имеющей площадь в 20 квадратных метров. Для того чтобы устройство исправно функционировало, потребуется сделать небольшую доработку – добавить в схему один из двух подходящих понижателей напряжения.
Стабилизаторы для БП на 12 В
Первый из вариантов называется КРЕН 7812. После установки на радиатор он будет выдерживать силу тока в один ампер. Чтобы использовать всю доступную мощность блочка питания, понадобится около пяти-шести таких деталей. Второй вариант – это небольшой импульсный стабилизатор LM2596, имеющий коэффициент полезного действия на уровне 80-90%.
Ошибки подключения полярности
Многие задаются вопросом, а что будет, если неправильно подключить светодиодную ленту? То есть, перепутать полярность, плюс и минус местами.
Она взорвется, загорится, выйдет из строя? Нет, ничего подобного произойти не должно.
Led лента состоит из светодиодов. А светодиод в свою очередь, хоть и светоизлучающий, но все же ДИОД.
Диод это полупроводник, который в одну сторону пропускает ток, а в другую сторону, если изменить полярность – нет. То есть в этом случае, led изделие у вас просто не будет светиться.
Подключили неправильно – не светится. Поменяйте полярность, и она обязательно загорится.
Однако помните, что это только касается светодиодной ленты.
Если вы перепутаете полярность при подключении контроллера или усилителя, то эти электронные приборы запросто могут выйти из строя.
Расчет блока питания для светодиодной ленты 12В: как обеспечить длительную безаварийную работу всей осветительной системы
Начать вычисления необходимо с определения величины мощности, которую должен надежно обеспечивать ИБП.
Расчет блока питания для светодиодной ленты на 12 или 24 вольта проводим по характеристикам, опубликованным производителем на упаковке или в другой сопроводительной документации. Рассмотрим его на примере Flexible led strip на 24 В.
Ее мощность соответствует 19,2 ватта на один метр длины, а всего их 5. Далее я просто показываю картинкой, как рассчитать блок питания для светодиодной ленты по простой формуле.
С длиной и мощностью в принципе все понятно, а коэффициент запаса обычно выбирают величиной в 30% или 50%.
30% запаса создают для ИБП, работающих при нормальном режиме эксплуатации и имеющих обычные размеры. Для экстремальных условий работы или использования малогабаритных блоков его рекомендуется увеличить до 50%.
В нашем примере расчет блока питания будет выглядеть следующим образом:
Pбп = 19,2 х 5 х 1,3 = 124,8 Вт для обычного ИБП.
Pбп = 19,2 х 5 х 1,5 = 144 Вт для малогабаритного блока.
По условиям надежной работы расчетная мощность не должна превышать реальные возможности выбираемого импульсного блока питания. Сильно завышать эту величину не стоит по экономическим показателям.
Поэтому для работы светодиодного освещения выбираем ближайший оптимальный вариант. Например, во втором случае хорошо подойдет ИБП на 150 ватт, а для первого расчета «с натягом» допустимо применить 120 Вт.
Связаны эти рекомендации со многими факторами:
- погрешности конструкций;
- предельные нагрузки и аварийные режимы в питающей сети, создающие перегрев электроники;
- возможные нарушения теплообмена;
- другие случайные процессы.
В общем, учитывайте, что запас мощности нужен для компенсации отклонения реальных условий эксплуатации от идеального расчетного состояния, под которое проектируется ИБП.
Запас должен быть учтен: он сильно не вредит, но его излишняя величина «оттягивает карман» не только на покупку оборудования, но и увеличивает эксплуатационные расходы.
Я объяснил, как выполнить расчет блока питания для светодиодной ленты 12в по мощности. Еще существует аналогичная методика для тока.
Пользоваться ею просто: напряжение ИБП и питания сборки светодиодов одно и то же. Далее потребуется пересчитать величины мощности (ватты) в токи нагрузок (амперы) и сравнивать их, как показано выше.
Подключение светодиодной ленты к блоку питания
От концов светодиодной ленты расходятся два провода. Чаще всего это красный и черный или синий (плюс и минус, соответственно). Такие же провода предусмотрены на самом стабилизационном блоке.
При отсутствии кабелей, фрагмент ленты можно подключить специальными коннекторами или припаять. Даже если перепутать плюс с минусом, ничего не произойдет. Светодиоды просто не будут работать.
Лента RGB имеет четыре выхода: один плюс и три минуса от трех цветных диодов. Чтобы не перепутать провода, они окрашиваются в соответствующие цвета. Такая лента сперва присоединяется к контроллеру, а уже потом контроллер подключается к блоку.
Контроллер необходим для управления свечением ленты. Можно включать как один, так и все цвета сразу, установить режим мерцания или другие программы. Простейший пример такой схемы – новогодняя елочная гирлянда.
Схема конкретной модели блока всегда указана в прилагающейся документации. Наличие инструкции позволяет легко и правильно установить устройство даже неспециалисту.
Несколько лент подключаются параллельно, по тому же принципу.
Рекомендуется, чтобы их длина не превышала пяти метров, ведь в обратном случае можно добиться перегрузки схемы или неравномерного свечения.
Гарантия стабильного питания – правильно подобранный и установленный блок.
Расчет мощности блока питания на 12V
Схема подключения к светодиодным лентам
Проведем простой расчет, для популярной светодиодной ленты на SMD 5050 длиной 3 метра, мощностью 14,4W и имеющей 60 led/м.
- Вычисляем потребление всей ленты, 3 метра 14,4W * 3м. = 43W
- Добавляем 20% на запас, который пойдет на потери в проводниках 43W * 1,2 = 52W
- Получили, что минимальная мощность блока должна быть 52W. Ближайшая подходящая модель обычно имеет 60W, соответственно её и выбираем.
Кроме потерь в проводах и в самой светодиодной ленте, немалую роль играет и качество конструкции, схем и комплектующих БП. Если он средней стоимости и не супер высокого качества, то указанные характеристики будут предельно допустимыми, на них он будет работать нестабильно. Приведу пример из практики, на БП 60 Вт. подключил ленты на 55 Вт., но после 10 минут работы лента начинал мигать. При нагреве электрические параметры немного меняются, напряжение падало. Мощности чуть-чуть не хватало. Разобрал и внутренним регулятором понизил напряжение с 12,5 до 11,5 В. Этого было достаточно для стабильного и полноценного освещения комнаты.
Назначение блока питания
Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.
Фото — Блок питания для светодиодной ленты
Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища
Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах)
Рассмотрим, как правильно выбрать блок питания:
- Определите нужное напряжение.
Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.
- Определите общую длину ленты освещения.
После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.
- Подобрать мощность бока питания.
Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы
Очень важно не экономить на приспособлении с нужной мощностью
- Расчет прибора.
Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.
- Монтаж блока.
Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:
Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.
Фото — Подключение блока питания
Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.
Фото — Компактный блок питания для светодиодной ленты
После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.
Видео: подключение светодиодной ленты к блокам питания
Как узнать мощность светодиодной ленты
Для организации наружного и внутреннего освещения, особенно для создания разнообразных локальных подсветок интерьерных зон, все чаще прибегают к использованию светодиодных лент.
Светодиодные ленты универсальны, по сравнению со светильниками они недороги, по сравнению с люминесцентными лампами — весьма энергетически экономичны, к тому же их очень несложно монтировать, — все это объясняет растущую популярность светодиодных лент у самого широкого круга потребителей.
В связи с актуальностью данной темы давайте поговорим о параметрах светодиодных лент, о том как узнать и рассчитать мощность ленты и на что стоит ориентироваться при выборе светодиодной ленты для своих нужд.
Типичная светодиодная лента — это своеобразная гибкая печатная плата со смонтированными на ней в определенном порядке SMD-светодиодами с одной стороны, и с проводящими дорожками с обратной стороны. Данные ленты выпускаются на постоянное напряжение 5, 12, 24 или 36 вольт. Класс защиты ленты может быть от IP20 (самая открытая и незащищенная) до IP68 (полностью водонепроницаемая, облаченная в силиконовую трубку).
Наиболее популярные SMD светодиоды, применяемые на таких лентах: SMD3528, SMD5050, SMD5630 и SMD5730. Цифры в маркировке светодиода обозначают габаритные размеры светодиодов в миллиметрах, например светодиод SMD5630 имеет длину 5,6 мм и ширину 3,0 мм.
Сами же светодиодные ленты на бобинах имеют того рода маркировку: 24W 12V 2A – это характерные параметры, например, 5 метров ленты с потреблением 4,8 Вт на метр, это может быть лента с 60 светодиодами SMD3528 на каждый метр. Более детально о типах светодиодов расскажем далее.
Вот мощности наиболее популярных светодиодов, которые встречаются на лентах:
SMD3528 – 0,11 Вт;
Самый маленький из перечисленных SMD-светодиодов используемых в изготовлении лент — это SMD3528, имеющий габариты 3,5 на 2,8 мм и номинальную мощность 0,1 Вт. Это однокристальный светодиод. Ленты, собранные из данных диодов, отличаются дешевизной и особой универсальностью: обычно напряжение питания ленты составляет 12 В. Такие ленты популярны в декоративном оформлении потолков и различных интерьерных ниш.
Одиночная цепь на ленте содержит три светодиода SMD3528 и один токоограничительный резистор. Таких параллельно соединенных цепей на ленте много, их можно отрезать столько, сколько нужно. Из-за наличия токоограничительного резистора на один светодиод ленты приходится уже в среднем не 0,1 Вт, а 0,08 Вт при напряжении питания 12 В.
Ленты выпускаются с разной плотностью светодиодов на метровый отрезок ленты, обычно кратно 30 или 60: 30, 60, 120, 180 и 240 светодиодов на метр. Таким образом мощность отрезка ленты определенной длины можно узнать просто сосчитав светодиоды на отрезке. Причем отрезать ленту следует строго по специальным меткам, нанесенным на лицевую сторону ленты.
Один метр ленты с 60 светодиодами SMD3528 на метр будет иметь мощность 4,8 Вт; соответственно 120 светодиодов на метр — 9,6 Вт; 180 — 14,4 Вт: 240 — 19,2 Вт на метр. Если нужно меньше или больше — отрезается кусок по отрезным меткам и тогда мощность изменится пропорционально: пол метра — 2,4 Вт, полтора метра — 7,2 Вт (60 светодиодов на метр) и т. д.
Ленты на светодиодах SMD5050 втрое мощнее лент на диодах SMD3528, ведь в одном SMD-элементе здесь содержится три светоизлучающих кристалла таких как в одном SMD3528. Данные ленты хорошо подходят для построения систем подсветки рабочих столов, потолков и дверных проемов, также популярен данный типоразмер в подсветке автомобильных салонов.
Примечательно, что светодиодные ленты с диодами типоразмера SMD5050 бывают и трехцветными. Здесь 1 метр с 30 светодиодами на метр будет потреблять 7,2 Вт, а с 60 и 120 светодиодами на метр — соответственно 14,4 и 28,8 Вт. Отрезок в полметра — 3,6 Вт.
Очевидно, мощность пропорциональна длине. Отрезать следует только по отметкам, иначе одна из параллельных цепочек с резистором будет нарушена и у вас останутся неиспользуемые светодиоды на ленте. Чем выше напряжение питания ленты (по документации) — тем длиннее единичная цепочка светодиодов которую нельзя нарушать отрезая.
Далее по размеру идут SMD5730 и SMD5630, каждый светодиод на 0,5 Вт. Из лент на данных светодиодах можно строить полноценное освещение. 30 светодиодов на метр такой ленты будут потреблять 15 Вт, а 60 на метр — все 30 Вт. Если нужно 3 метра ленты с диодами SMD5630 с плотностью диодов 60 элементов на метр — потребуется стабилизированный блок питания на 90 Вт.
Источник
Светодиодная лента
Светодиодная лента представляет собой гибкую полосу, в основе которой лежит медный проводник, по всей площади размещаются светодиоды. Она разделена на модули. Модуль — это участок ленты, на котором установлено три светодиода и сопротивление. Благодаря такой конструкции можно удалить нерабочий участок и заменить его новым.
Светодиодные полоски имеют степень защиты. Подбирается она в зависимости от места применения и условий окружающей среды. Например, класс IP20 подойдёт только для сухих помещений, так как убережёт ленту только от пыли. Степень защиты IP68 надёжно защищает не только от пыли, но и от влаги, попаданий капель и брызг воды.
Варианты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.
Светодиодные полоски различаются по размерам установленных в них светодиодов, их потребляемой мощности, цвета и мощности светового потока. Позже мы рассмотрим, как определить какой мощности и сколько ленты нам понадобится для нужного и качественного освещения.
Как определить мощность светодиодной ленты
Параметр, на который необходимо обращать внимание в первую очередь. От него, как правило, зависит и количество излучаемого света
Ленты с более высокой потребляемой мощностью имеют больший световой поток. Он зависит от типа установленных светодиодов в модулях. Существует много типов разных светодиодов. Рассмотрим несколько из них на примере в таблице.
Два типа светодиодов и способ их размещения в ленте.
На рисунке выше указано, сколько установлено светодиодов в одном метре LED-полосы. Каждый светодиод имеет индивидуальную потребляемую мощность, если вы знаете его тип, то мощность можно вычислить благодаря формуле и параметрам из таблицы ниже.
Путём несложных математических расчётов также можно посчитать потребление энергии одного метра ленты за один час работы, умножив количество светодиодов на их мощность.
Таблица характеристик основных типов светодиодов.
Пример расчёта: вы остановили свой выбор на LED-полосе с типом светодиода SMD3528, на площади в один метр количество элементов 60 шт. Лента зелёного цвета. Из таблицы: ток 20 мА (I), напряжение 3,2 В (U). Переводим миллиамперы в амперы 20/1000=0,02. P=I*U, 3,2*0,2=0,096 Вт. Количество светодиодов 60, мощность одного 0,096 Вт, следовательно 60*0,096=5,76 Вт. Мощность светодиодной ленты на метр составила 5,76 Вт. В одной катушке находится 5 м LED-полосы, 5*5,76=28,8 Вт, следовательно энергопотребление составит 28,8 Вт в час.
Совет эксперта
Стариков Михаил
Старший инженер-электроник
Задать вопрос
Обратите внимание, рассмотренный пример расчёта произведён для ленты, которая используется для декора, а не основного освещения. С основным освещением всё аналогично, только потребляемая мощность будет выше
Как правило, используется лента с компонентом 5050, которая оказывает большую нагрузку. К примеру, 5 м ленты белого цвета с количеством компонентов 60 шт потребляет: (3*20)/1000*3,2*60*5= 57,6 Вт. Мощность светодиодной ленты на метр составила 11,52 Вт.
Производитель указывает мощность на упаковке товаров, но настоятельно рекомендуется проверять её перед монтажом. Может оказаться, что она не соответствует заявленной. Приведём наглядный пример разницы мощности светодиодных лент в таблице.
Таблица потребляемой мощности светодиодных лент разного типа.
| Тип светодиода | Диодов на 1 метре | Мощность, Вт |
| SMD 3528 | 60 | 4,8 |
| SMD 3528 | 120 | 7,2 |
| SMD 3528 | 240 | 16 |
| SMD 5050 | 30 | 7,2 |
| SMD 5050 | 60 | 14 |
| SMD 5050 | 120 | 25 |
Как выбирать нужный блок питания
Блок питания ленты подбирается исходя из нагрузки, которая к нему подключена. Для этого суммируется общая нагрузка всех подключаемых лент. В зависимости от удобства коммутации и мощности оборудования, в системе освещения может быть использовано два и более блока питания.
Для правильной и стабильной работы оборудования запас мощности устройства должен быть не менее 20% подключаемой нагрузки. Он позволяет снизить нагрев устройства.
Блок питания. На этикетке указаны характеристики.
Источники питания на 12V
БП от маршрутизатора 12V, 1А
Источники питания на 12В от электроники обычно бывают от 6 до 36 Ватт. 10 Ватт хватает для подсветки рабочей поверхности светодиодной лентой на кухне. Такие блоки делятся на 2 основных вида:
- старые на трансформаторах, отличаются большим весом;
- современные импульсные, еще называют электронный трансформатор, отличаются малым весом и большой мощностью при малых габаритах.
Использовать на трансформаторах не рекомендую. При установке светодиодной ленты я сперва подключил трансформаторный БП от роутера, мощность которого была в 2 раза больше мощности ленты. Сам выпрямитель стал сильно греться. Поставил диодный мост выпрямителя на самодельный радиатор для охлаждения, все равно греется сильно, долго он так не протянет. Времени не было разбираться в тонкостях, поэтому спросил у специалиста. Он кое-как нашел причину, светодиоды имеют особенную вольт-амперную характеристику (сокращенно ВАХ), что приводит к сильному нагреву. Он подарил мне от телевизора на 12В и 2 Ампера, то есть мощность равна 24W. Теперь все работает без проблем и не греется.
Где купить дешево?
Бывает, что у вас дома не оказалось БП подходящего от бытовых приборов, но точно есть у других, тоже валяется без дела. Сперва спросите у знакомых или соседей, наверняка что то есть. За пару сотен или жидкую валюту вы можете сними договорится.
Большой ассортимент вы найдете на Авито и на местных форумах. Многие избавляются от ненужного хлама и продают БП за символическую цену, потому что выбрасывать жалко, а реальную стоимость не знают. Таким образом, я часто покупаю хорошие приборы, тем более торг никто не отменял. Недавно мне удалось купить фирменный ACER от моноблока на 190W за 400 р. Он герметичен и высокого качества, так как компьютерная электроника требует очень стабильного и качественного питания в отличие от диодной ленты.
Типы блоков питания
По исполнению выделяют три основных типа блоков питания для светодиодных лент:
- Открытые, пригодные для использования только в помещениях. Самые габаритные, но и самые дешевые конструкции с корпусом из перфорированного металла. Для установки таких блоков требуется место, зато их можно спрятать в мебели, нишах или аппаратных отсеках.
- Закрытые, подходящие для использования на улице. Герметично закрыты в прочном алюминиевом корпусе, обеспечивающем защиту от воздействий внешней среды. Средняя мощность – 20-150Вт.
- Компактные, подходящие для декоративной подсветки. Маленький размер и небольшой вес позволяют легко спрятать блок, заключенный в герметичный пластиковый корпус.
