Какие бывают?
Инверторы для автомобилей делятся на 2 типа:
- С преобразованной синусоидой. Проще говоря, в таких инверторах до 12 В и наблюдается незначительные несоответствия со стороны напряжения. Это не воздействует на мощность обыкновенных устройств, напряжение которых 220 В, за исключением замерного и врачебного оборудования.
- С непрерывной либо пропорциональной синусоидой. Несоответствий нет, все рабочие коэффициенты выполняются без ошибок. Станут отличным решением для любого оборудования, напряжение которого не более 220 В.
Силовые выпрямители делятся на:
- Устройства до 100 Вт. Они функционируют от прикуривателя и справляются с малыми нагрузками. Станут отличным выбором для зарядки бытовой техники;
- Устройства 100-1500 Вт. Обладают обширным диапазоном использования. Питаются от АКБ. В комплект поставки должны быть включены вспомогательные детали: провода и т.д.;
- Устройства от 1500 Вт и выше. Станут отличной покупкой для функционирования микроволновой печи далеко от городских условий и иных похожих ситуаций с напряжением приблизительно 220 В.
Стоит отдать предпочтение такому инвертору для автомобиля 12/220В, чтобы был с резервом мощности. Например, определенные гаджеты могут расходовать больше ресурсов, чем указано изготовителем.
Охлаждение
Пассивное с ребрами из алюминия
Нагрев зависит от полной мощности инвертора и подключенной нагрузки. В качестве системы охлаждения используется алюминиевый корпус устройства. Когда мощность большая, то устанавливается вентилятор, за счёт которого циркулирует воздух внутри. Активное охлаждение работает не постоянно, только когда температура корпуса превышает установленную и термодатчик включает вентилятор.
Автомобильный транспорт и любой другой подвержены сильному воздействию пыли. Поэтому при большой нагрузке вентилятор может просто не включится, потому что забился пылью.
Активное охлаждение с вентилятором
Как выбрать автомобильный инвертор
Рынок автомобильных инверторов чрезвычайно широк. Главное, определиться с двумя основными требованиями, которые вы предъявляете к прибору:
- насколько мощным он должен быть – зависит от количества планируемых к подключению электроприборов;
- сколько средств вы готовы потрать на приобретение гаджета.
Основное внимание в инверторе автомобильном на 12-220 V обращают на ресурс мощности, потому что бывает крайне обидно, когда к приобретенному инвертору не удается подключить дополнительный прибор, без риска выхода из строя самого инвертора или неработоспособности подключенного прибора ввиду падения напряжения в сети
Производители автомобильных инверторов
Составление рейтингов всегда занятие неблагодарное. Особенно если на рынке представлено большое количество однотипной продукции, отличающейся только этикеткой на корпусе. Рекомендуем выбрать автомобильный инвертор, среди наиболее популярных в Москве производителей, признанных таковыми в 2019 году:
- МАП «ЭНЕРГИЯ» 900;
- ACMEPOWER 12/220V 1000W;
- MEANWELL 12/220V 1500W;
- RITMIX RPI-6010 CHARGER;
- ШТИЛЬ PS12/300вт.
12 Вольт из 5 или другого пониженного постоянного напряжения
Также не будем исключать обратную ситуацию, когда из более низкого уровня напряжения вы можете его повысить, чтобы получить 12 Вольт. Этот пример доступен при наличии 5В в блоке питания персонального компьютера, зарядке для мобильного телефона и от всевозможных переходников и адаптеров под стандартную сеть.
Для повышения постоянных 5 Вольт до уровня 12 Вольт зачастую применяются преобразователи напряжения. В качестве примера мы рассмотрим схему с применением преобразователя на базе микросхемы LM2577. Ее преимущества заключаются в использовании минимального числа компонентов для сборки, также существует несколько моделей со стабильным напряжением на выходе и регулируемый вариант. Единственным существенным недостатком является номинальный электрический ток в 0,8 А.
Пример схемы 12В из 5В
На рисунке выше приведен простой пример, как получить 12 Вольт с помощью микросхемы LM2577. От входных клемм через конденсатор C1 на ввод 5 и 3 микросхемы подается 5 Вольт. Величина на выходе с выводов 4 и 2 микросхемы регулируется соотношением резисторов R2 и R3. Следует отметить, что с практической стороны устройство получается маломощное, поэтому никаких систем принудительного охлаждения или дополнительных радиаторов для нее устанавливать не требуется.
Применение
Инверторы напряжения DC-AC нашли широкое применение в местности без электрификации. От стандартного аккумулятора на 12В можно получить бытовые 220В. Форма электрического тока на выходе немного ограничивает применение, не все электрические приборы могут переносить синусоиду почти прямоугольной формы.
По количеству Ватт на выходе в основном бывают:
- автомобильные на 100вт, 300вт, 500 Ватт;
- мощные стационарные 2000вт, 3000вт, 5000вт, 10000вт.
По конструкции делятся на:
- на автомобильные;
- стационарные;
- компактные.
Рассматривать преобразователь с 12 на 220 в машину буду для использования питания светодиодного освещения, так как весь сайт этому посвящен. Но всё это распространяется и на любую бытовую технику с питанием от сети 220В.
При выезде на пикник или отдаленную дачу бывает необходимость осветить помещение или место ночёвки. Самый простой способ, подключить светодиодный светильник или лампу для дома в автомобильный инвертор 12 220v. Это конечно не очень оптимально с точки зрения экономного расхода энергии аккумулятора авто, КПД снижается вместе с увеличением нагрузки. В лампочке тоже стоит ШИМ драйвер для питания светодиодов.
Стационарный инвертор 12 в 220 с чистым синусом незаменим при использовании энергии солнечных батарей или ветряков. Изначально такие генераторы выдают 12В, 24В, 36В, которые можно напрямую аккумулировать.
Компактные модели могут питаться от 12в до 50в, более неприхотливы в выборе источника питания. В автомобильном варианте выглядят как большая зарядка с розеткой.
Это интересно: Что подарить электрику прикольного – 20 идей подарков
Типовое энергопотребление
В таблице указано минимальное потребление энергии для популярной бытовой техники. Чтобы узнать количество Ватт для конкретного прибора, посмотрите количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.
| Наименование | Примерное энергопотребление |
| Зарядное для смартфона или планшета | от 10вт |
| Нетбук | от 15вт |
| Ноутбук | от 30вт |
| Принтер струйный | от 30вт |
| Компьютер | от 50вт |
| Бритва | от 10вт |
| ЖК телевизор | от 20вт |
| Фен | от 700вт |
| Утюг | от 1000вт |
| Чайник обычный | от 2000вт |
| Микроволновка | от 1000вт |
Оценка возможного пикового напряжения
Вернитесь к таблице с расчетами – представьте ситуацию, когда микроволновка (1500 Вт), утюг и стиральная машина (вместе 2800 Вт), электрочайник (1100 Вт) и пылесос (800 Вт) включены в сеть одновременно. Сетевая нагрузка в этой ситуации составит 6,2 кВт и для ее обеспечения понадобится инвертор мощностью не ниже 6,5 кВт. Но такая модель будет очень и очень дорогой – почему нельзя распределить энергоемкие приборы по времени так, чтобы они не запитывались сразу все и не нагружали сеть? И в этом компромиссном варианте достаточной номинальной мощностью для инвертора будет 3 кВт. Дешевым его, конечно, не назовешь, но он и не будет излишне дорогим – модель на 3 кВт, оснащенная MPPT контроллером заряда аккумуляторных батарей, стоит порядка 33000 руб.
Подключение ноутбука в авто
Отдельно рассмотрим подключение к прикуривателю ноутбука с питанием на 19V. Использовать автомобильный инвертор на 220V не рационально, придется с 12V делать 220V и потом 19V. Слишком много энергии будет уходить на преобразование. Оптимальный вариант, использование повышающего преобразователя с 12 на 19В.
Я купил универсальный блок за 250руб вместе с доставкой на Aliexpress. В российских магазинах за него просят слишком много, но можно поискать на Авито по доступной цене. Протестировал его своим ноутбуком, держит ток до 4А, количество вольт не проседает при нагрузке, нагрев в норме.
XL4016
Дешевые китайские блоки конечно имеют реальные параметры ниже заявленных Но всегда можно доработать конструкцию и элементную базу.
Назначение и принцип работы
Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.
Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.
Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.
Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.
Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.
В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.
Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения
Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии
Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:
- ИН бестрансформаторный мостовой;
- трансформаторный ИН с нулевым проводом;
- мостовая схема с трансформатором.
Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.
Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов “по входу”. Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.
При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.
Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.
Дополнительная защита
Хорошая модель с индикаторами
Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева. Обязательно должен быть предохранитель в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.
В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.
Начинка и конструкция
Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.
Классификация
Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.

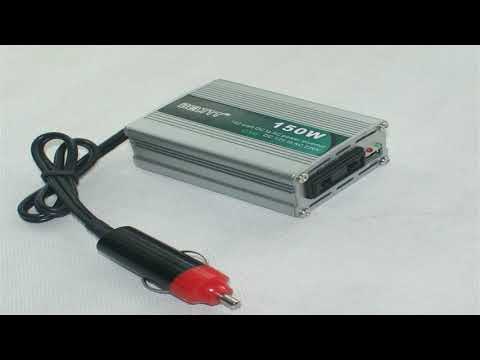

Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).
Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.
Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.
Номинальная и пиковая мощность
При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.
Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.
Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение
Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься
Мнение эксперта
Кузнецов Василий Степанович
Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.
Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.
Форма тока
Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.
Существует два вида формы:
- Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
- Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.
Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.
Пример характеристик
В качестве наглядного примера рассмотрим типовые параметры обычного повышателя.
1. Номинальная рабочая 1000вт, работать на ней может любое количество времени.
2. Максимальная 2000вт, только в течение короткого промежутка времени 5-10 минут, некоторые приборы на старте потребляют в 2 раза больше.
3. Ток без нагрузки 1А, энергопотребление самого преобразователя напряжения от батареи без нагрузки. При 12В это будет 12 Ватт в час.
4. Форма сигнала, модифицированная синусоида — колебания тока прямоугольной формы, все дешевые повышатели дают только такую форму.
5. Входное напряжение 11-15В, при выходе за эти значения сработает защита, и всё отключится.
6. Напряжение на выходе 220В ±10%. Показатель зависит от нагрузки на инвертор и его качества. Обычно питание электроники рассчитано на изменения питания в этих пределах.
7. Частота тока 50Гц, частота колебаний в секунду.
8. КПД 94%, средний коэффициент полезного действия. Остальные 6% потребляет сам прибор, за счёт которых и нагревается. Хорошим КПД считается от 90%.
Усовершенствования схем инверторов
Приведенные в статье устройства крайне просты и по ряду функций не могут сравниться с заводскими аналогами. Для улучшения их характеристик можно прибегнуть к несложным переделкам, которые к тому же позволят лучше понять принципы работы импульсных преобразователей.
Увеличение выходной мощности
Все описанные устройства работают по одному принципу: через ключевой элемент (выходной транзистор плеча) первичная обмотка трансформатора соединяется с входом питания на время, заданное частотой и скважностью задающего генератора. При этом генерируются импульсы магнитного поля, возбуждающие во вторичной обмотке трансформатора синфазные импульсы с напряжением, равным напряжению в первичной обмотке, умноженному на отношение числа витков в обмотках. Следовательно, ток, протекающий через выходной транзистор, равен току нагрузки, помноженному на обратное соотношение витков (коэффициент трансформации)
Именно максимальный ток, который может пропускать через себя транзистор, и определяет максимальную мощность преобразователя
Следовательно, ток, протекающий через выходной транзистор, равен току нагрузки, помноженному на обратное соотношение витков (коэффициент трансформации). Именно максимальный ток, который может пропускать через себя транзистор, и определяет максимальную мощность преобразователя.
Существуют два способа увеличения мощности инвертора: либо применить более мощный транзистор, либо применить параллельное включение нескольких менее мощных транзисторов в одном плече. Для самодельного преобразователя второй способ предпочтительнее, так как позволяет не только применить более дешевые детали, но и сохраняет работоспособность преобразователя при отказе одного из транзисторов. В отсутствие встроенной защиты от перегрузок такое решение значительно повысит надежность самодельного прибора. Уменьшится и нагрев транзисторов при их работе на прежней нагрузке.
На примере последней схемы это будет выглядеть так:
Автоматическое отключение при разряде аккумулятора
Отсутствие в схеме преобразователя устройства, автоматически отключающего его при критическом падении напряжения питания, может серьезно подвести Вас, если оставить такой инвертор подключенным к аккумулятору автомобиля. Дополнить самодельный инвертор автоматическим контролем будет крайне полезно.
Простейший автоматический выключатель нагрузки можно сделать из автомобильного реле:
Как известно, каждое реле имеет определенное напряжение, при котором замыкаются его контакты. Подбором сопротивления резистора R1 (оно будет составлять около 10% от сопротивления обмотки реле) настраивается момент, когда реле разорвет контакты и прекратит подачу тока на инвертор.
ПРИМЕР: Возьмем реле с напряжением срабатывания (Uр) 9 вольт и сопротивлением обмотки (Rо) 330 ом. Чтобы оно срабатывало при напряжении выше 11 вольт (Umin) , последовательно с обмоткой нужно включить резистор с сопротивлением Rн, рассчитываемым из условия равенства Uр/Rо=(Umin—Uр)/Rн. В нашем случае потребуется резистор на 73 ома, ближайший стандартный номинал – 68 ом.
Конечно, это устройство крайне примитивно и является скорее разминкой для ума. Для более стабильной работы его нужно дополнить несложной схемой управления, которая поддерживает порог отключения гораздо точнее:
Регулировка порога срабатывания осуществляется подбором резистора R3.
Предлагаем посмотреть видео по теме
Выбор напряжения
Оптимальным, как правило, будет либо напряжение в 12 В, либо в 24 В – если автономное энергоснабжение используется только в летнее время и вы не намерены увеличивать число электрогенераторов, то 12 В достаточно. В противном случае стоит выбрать 24 В напряжение и ориентироваться в поисках оборудования для автономного электроснабжения именно на него. В примере расчетов остановимся на 12 вольтах.
Требуемое количество электроэнергии за 24 часа (в сутки). Делим полученное ранее потребление за сутки на выбранное напряжение 9428÷12 и получаем 786 А•ч. Поскольку КПД инвертора не может быть 100% — часть энергии прибор потратит на себя – нужно ввести эти потери в расчеты. Умножаем 786 А•ч на «инверторный» коэффициент 1,2, результат с округлением – 944 А•ч.
Батарея и мощность
От АКБ зависит и пригодность преобразователя для той или иной цели. Повышающий инвертор напряжения не берет энергию для потребителей из «темной материи» Вселенной, черных дыр, духа святого или откуда-то еще просто так. Только – из АКБ. А от нее он возьмет мощность, отдаваемую потребителям, деленную на КПД самого преобразователя.
Автолюбители знают: гонял стартер 20 мин – покупай новый аккумулятор. Правда, в новых машинах есть ограничители времени его работы, так что, возможно, и не знают. И точно не все знают, что стартер легковушки, раскрутившись, берет ток ок. 75 А (в течение 0,1-0,2 с при запуске – до 600 А). Простейший расчет – и выходит, что, если в инверторе нет автоматики, ограничивающей разряд батареи, то наша за 15 мин сядет полностью. Так что выбирайте или конструируйте свой преобразователь с учетом возможностей наличной АКБ.
Ресурс кислотных АКБ заметно не уменьшается, если они разряжаются 2-х часовым током (12 А для 60 А/ч, 24 А для 120 А/ч и 42 А для 210 А/ч). С учетом КПД преобразования это дает допустимую долговременную мощность нагрузки в прим. 120 Вт, 230 Вт и 400 Вт соотв. Для 10 мин. нагрузки (напр., для запитки электроинструмента) она может быть увеличена в 2,5 раза, но после этого АБК должна отдохнуть не менее 20 мин.
В целом итог получается не совсем уж плохой. Из обычного бытового электроинструмента только болгарка может брать 1000-1300 Вт. Остальные, как правило, обходятся мощностью до 400 Вт, а шуруповерты до 250 Вт. Холодильник от АКБ 12 В 60 А/ч через инвертор проработает 1,5-5 час; вполне достаточно, чтобы принять необходимые меры. Поэтому делать преобразователь на 1кВт для батареи 60 А/ч смысл имеет.
Подключение в авто
Чаще всего подключают в автомобилях, по неосторожности многие спалили не один предохранитель в блоке защиты электрики машины. Прикуриватель имеет ограничение по мощности подключаемой нагрузки, смартфон и планшет вы можете заряжать без проблем. Во всех авто прикуриватель защищён предохранителем около 15 Ампер от короткого замыкания
Это около 180W. В инструкции по эксплуатации производитель пишет, что не надо подключать в прикуриватель нагрузку более 130-150W, то есть максимум 12 ампер. При перегрузке сгорит предохранитель и всё отключится. Если такое случилось, то можно временно взять предохранитель со второстепенной электрики, типа задних стеклоподъемников или противотуманных фар.
Только толстые провода или хорошие крокодилы
Мощную нагрузку на 12V можно подключать только напрямую к аккумулятору или делать отдельную толстую проводку в салон авто. Провода не должны касаться подвижных частей силового агрегата и других механизмов под капотом. Должны иметь защиту от истирания и замыкания на массу. С этим сам сталкивался, когда прямо находу на трассе резко потухли все приборы в машине.
Нельзя использовать
Не используйте переходники с прикуривателя на крокодилы. Они бывают собраны только на обжиме, без пропайки. Избегайте любого плохого контакта на линиях питания, это приведет к нагреву этих участков.
Для чего используют преобразователь
Чаще всего инвертор применяют для подключения ноутбука, принтера, сканера и других устройств к бортовой сети автомобиля. Нередко возникает необходимость подключить к бортовой сети небольшой автохолодильник, мощный компрессор для подкачки шин, дрель или углошлифовальную машину. Использование инвертора позволяет в дороге пользоваться микроволновкой, феном, вибромассажером и другими полезными устройствами. Инвертор позволяет подключить к бортовой сети автомобиля любой электрический или электронный прибор, для питания которого необходимо переменное напряжение 110/220 вольт.
Расчет емкости аккумуляторов и мощности инвертора
Для вычисления эксплуатационных характеристик ИБП и инвертора необходимо рассчитать энергопотребление в автономном доме. Составляем первый вариант таблицы:
| Наименование потребителя | Мощность, Вт |
| Энергосберегающая лампа | 18 |
| Энергосберегающая лампа | 11 |
| Холодильник | 300 |
| Телевизор | 160 |
| Стиральная машина | 1400 |
| Утюг | 1400 |
| Ноутбук | 340 |
| Пылесос | 800 |
| Электрочайник | 1100 |
| Микроволновка | 1500 |
| Фен | 500 |
В таблицу требуется вписать все электроприборы, которые используются как минимум раз в месяц и особенно те из них, что потребляют высокое напряжение. Если лампы имеют различное энергопотребление, их следует записать отдельно. Приведенные в таблице цифры, обозначающие потребляемые каждым прибором киловатты, нужно найти либо в инструкции к нему, либо в специальной табличке на его корпусе (на бытовой технике она расположена с обратной стороны либо сбоку). Ориентироваться на киловатты, указанные в таблице выше нельзя – они даны условно, с целью объяснения порядка расчетов.
Далее вводим в таблицу новые столбцы – количество приборов и время их ежедневной работы.
| Наименование потребителя | Мощность, Вт | Количество, шт | Время , ч |
| Энергосберегающиая лампа | 18 | 5 | 4,0 |
| Энергосберегающая лампа | 11 | 4 | 0,5 |
| Холодильник | 300 | 1 | 12,0 |
| Телевизор | 160 | 1 | 3,0 |
| Стиральная машина | 1400 | 1 | 0,3 |
| Утюг | 1400 | 1 | 0,14 |
| Ноутбук | 340 | 2 | 2,0 |
| Пылесос | 800 | 1 | 0,4 |
| Электрочайник | 1100 | 1 | 1,0 |
| Микроволновка | 1500 | 1 | 1,0 |
| Фен | 500 | 1 | 0,14 |
Подчитываем время работы бытовой техники, используемой периодически, таким образом: утюг необходим во время глажки, осуществляемой два раза в неделю по полчаса. Следовательно, за месяц утюг будет работать полчаса, умноженные на два (раза в неделю) и на четыре (недели в месяце). Получаем цифру четыре, делим ее на 30 (количество дней в месяце), выходит 0,14 часов в день (с округлением в большую сторону). И так далее…
А сейчас введем в таблицу пятый столбик и вычислим, сколько киловатт потребляет за сутки каждый бытовой прибор и все они вместе:
| Наименование потребителя | Мощность, Вт | Количество, шт | Время, ч | За сутки, Вт•ч |
| Энергосберегающая лампа | 18 | 5 | 4,0 | 360 |
| Энергосберегающая лампа | 11 | 4 | 0,5 | 22 |
| Холодильник | 300 | 1 | 12,0 | 3600 |
| Телевизор | 160 | 1 | 3,0 | 480 |
| Стиральная машина | 1400 | 1 | 0,3 | 420 |
| Утюг | 1400 | 1 | 0,14 | 196 |
| Ноутбук | 340 | 2 | 2,0 | 1360 |
| Пылесос | 800 | 1 | 0,4 | 320 |
| Электрочайник | 1100 | 1 | 1,0 | 1100 |
| Микроволновка | 1500 | 1 | 1,0 | 1500 |
| Фен | 500 | 1 | 0,14 | 70 |
| Итого: | 9428 |
Итак, мы определили суточное потребление в доме – в моем случае это 9428 Вт.
Как сделать своими руками
Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.
На Ебее и Алиэкспресс продаётся около 10 разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.
Старый ИБП
Но самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП. Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.
Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.
Виды автомобильных инверторов
Блоки питания для автомобилей принято разделять на категории:
- по качеству амплитуды выходного сигнала;
- по допустимой мощности нагрузки;
- по территориальному расположению производителя.
По синусоиде
Преобразователи могут формировать кривую напряжения нескольких видов:
- Чистая синусоида без отклонений графика. Рассчитана на подключение любых потребителей. Недостатком оборудования является повышенная цена, поскольку для получения равномерной кривой необходима сложная электронная схема.
- Модифицированная или аппроксимированная (имеет ступенчатый характер). Оборудование не подходит для подсоединения асинхронных двигателей или электроники. Отклонения кривой вызывают фоновые шумы и повышенный нагрев двигателей с одновременным падением КПД и ресурса.
По мощности
Перед тем как подобрать преобразователь, следует определиться с мощностью нагрузки. Производители указывают пиковое и номинальное значение, которые отличаются в 1,5-2 раза. Нормальный параметр позволяет определить мощность на протяжении длительного времени (например, отдача от 1000 Вт позволяет подсоединять различный электрический инструмент). Рекомендуется приобретать инвертор с запасом по номинальной мощности не менее 20%.
По стране-производителю
Большинство инверторов выпущено на территории Китая, часть изделий собрана в России с использованием китайских комплектующих (трансформаторов, электронных компонентов или деталей корпуса). Подобная практика является нормой
При подборе необходимо обращать внимание на технические параметры и анализировать отзывы покупателей
