Известные производители проходных переключателей
Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.
Проходные переключатели фирмы Legrand
Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.
Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.
Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.
У проходного выключателя, в отличие от обычного, три проводимых провода
Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.
Популярный модельный ряд проходных переключателей
Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.
В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.
Цветовые решения для переключателей из серии Celiane
Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.
В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.
Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.
При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем
Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.
Как подключить проходной выключатель: видео схемы подключения
Выбор варианта исполнения
При выборе подходящего вида проходного одноклавишного выключателя учитываются следующие моменты:
- в первую очередь потребуется определиться с маркой приобретаемого устройства, которая выбирается исходя из личных предпочтений;
- подбирается число переключающих клавиш, что зависит от требуемого количества точек, из которых должны управляться осветители;
- определяется способ монтажа приобретаемого прибора (в открытом или в закрытом исполнении).
Проходной клавишный выключатель в соответствии со своим функциональным назначением позволяет управлять осветителями из двух или трех удаленных точек, облегчая порядок обращения с ними.
Обзор производителей проходных выключателей: популярные модели
Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:
- Legrand;
- Schneider Electric;
- ABB;
- Viko;
- Lezard.
Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.
Legrand: стоимость наиболее популярных моделей
При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
| Legrand Celiane | 1 | 300 | |
| Legrand 774308 Valena | 2 | 380 | |
| Legrand Kaptika | 1 | 180 | |
| legrand Etika | 2 | 200 | |
| Legrand Quteo | 2 | 120 |
Schneider Electric: стоимость наиболее популярных моделей
Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
| Schneider Electric Unica | 2 | 500 | |
| Schneider Electric Unica | 1 | 610 | |
| Schneider Electric Этюд | 1 | 230 | |
| Schneider Electric Sedna | 1 | 280 | |
| Schneider Electric Sedna | 2 | 500 | |
| Schneider Electric Glossa | 1 | 110 |
ABB: стоимость наиболее популярных моделей
Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
| ABB Basic 55 | 1 | 310 | |
| ABB Zenit | 1 | 200 | |
| ABB STYLO | 1 | 570 | |
| ABB TACTO | 1 | 930 | |
| ABB TACTO | 2 | 1180 |
Viko: стоимость наиболее популярных моделей
Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
| Viko Carmen | 1 | 190 | |
| Viko Karre | 1 | 180 | |
| Viko Vera | 1 | 290 | |
| Viko Vera | 2 | 220 | |
| Viko Karre | 2 | 180 | |
| Viko Palmiye | 1 | 170 |
Lezard: стоимость наиболее популярных моделей
Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
| Lezard Мира белый | 1 | 200 | |
| Lezard Мира ольха | 1 | 330 | |
| Lezard Nata кремовый | 1 | 180 | |
| Lezard Nata белый | 1 | 150 | |
| Lezard Мира ольха | 2 | 270 |
Особенности и принцип действия
Чтобы понять отличие типового проходного выключателя от обычного коммутационного прибора, потребуется разобраться со способами их подключения. Простое изделие включается в разрыв фазного провода, проложенного к люстре, и имеет всего два контакта. Переключатель одноклавишный проходной располагает тремя рабочими клеммами, позволяющими коммутировать две параллельно проложенных линии. Посредством третьего, дополнительного контакта осуществляется размыкание одной цепи и замыкание другой.
Такие выключатели должны устанавливаться только попарно, что обеспечивает очередность коммутации осветительной линии с двух удаленных на значительные расстояния точек.
Сходство с обычными приборами ограничено тем, что они также включаются в разрыв фазного провода.
Принцип работы проходного выключателя основан на коммутации одной и той же линии за счет поочередной подачи напряжения на лампочку сразу с двух сторон. Такая возможность реализуется за счет особой схемы включения, согласно которой к осветительному прибору подводится два провода (на каждый из них поочередно подается напряжение 220 Вольт).
При разводке таких цепей жилы различают по маркировке изоляции, одна их которых имеет серый, а вторая – белый цвет.
Варианты и преимущества применения управления освещением двумя выключателями
Классическая схема подключения одной лампы (светильника) всем известна. Нужен 1 выключатель, который располагают в наиболее доступном или удобном для управления освещением месте: в начале или середине проходных комнат, длинных коридоров, галерей, аллей (дорожек в саду); на входе в помещение либо подъезд и так далее. С тем, насколько это бывает неудобно, сталкивались практически все.
Установка двух выключателей удобна для длинных проходных помещений
А теперь те же и другие варианты управления осветительными устройствами, но с помощью 2-х выключателей:
- В проходных комнатах и помещениях, а также строениях с двумя входами (гаражи, сараи, хозпостройки для содержания домашних животных или птицы), особенно когда они противоположные. Установка по одному выключателю на каждый вход избавит от неприятной необходимости идти в темноте, чтобы включить свет или после его выключения. Ведь часто бывает, что нужно зайти через одну дверь, а выйти через другую.
- В коридорах, галереях, на аллеях (дорожках в саду) и др., особенно когда они длинные, подключение двух коммутаторов – по 1-му на каждом конце этих объектов – обеспечит не только удобное использование света, но и его экономию. Ведь можно будет пользоваться освещением при передвижении в любом направлении и сразу отключать его после прохождения этого участка пути.
- В подъезде жилого многоквартирного или на лестнице между этажами частного двухэтажного дома. Здесь тоже 2 выключателя и удобно, и экономично.
- В спальне. Если один коммутатор разместить у входа, а другой у изголовья кровати, то не придется с нее вставать, чтобы выключить свет, когда придет пора засыпать. И наоборот, проснувшись, можно сразу, не вставая, включить освещение, а потом выключить его уже только на выходе из спальни, не возвращаясь к кровати. Особенно это удобно, когда у спальни большие размеры.
- И во многих других случаях, когда возникает необходимость управления 1-им осветительным прибором с двух мест.
Разместив один из выключателей у изголовья, можно управлять верхним светом, не вставая с кровати
Как видно из примеров, 2 выключателя – это не только очень удобно, но и еще позволяет экономить электроэнергию, то есть, в конечном итоге, деньги. Ведь свет можно выключить сразу же, как только он стал не нужен. И его не надо оставлять на всю ночь, как это было в случаях с 1-им коммутатором, например, в длинных коридорах, когда возвращаться в их начало для обесточивания светильников не имело смысла. Ведь свет и был включен, чтобы пройти этот коридор.
Функции перекрёстного выключателя
Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

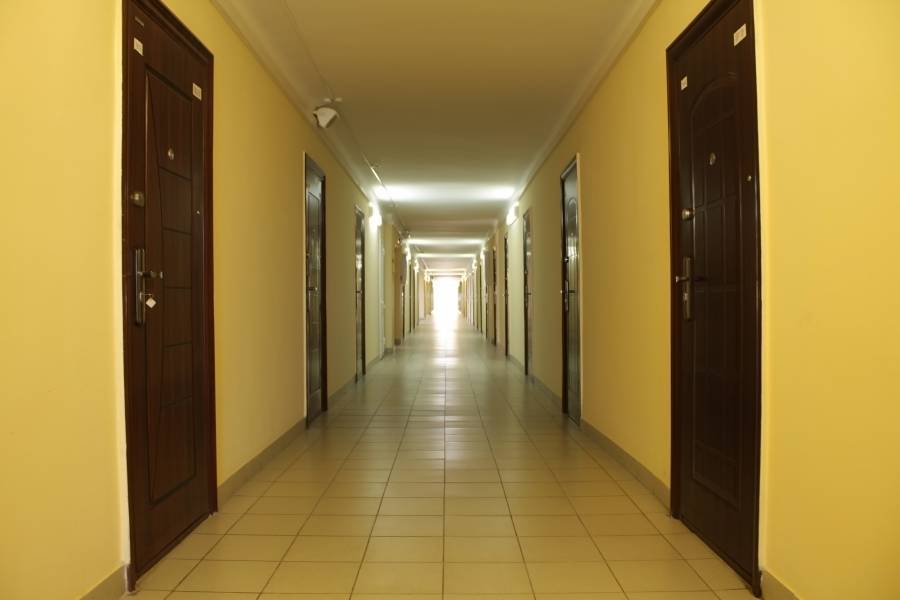

В подобных местах без перекрёстных выключателей не обойтись
Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.
При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.
Критерии выбора
При выборе проходного выключателя нельзя ориентироваться только на цену
Важно понимать, где и как будет установлено устройство
Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе. Учтите следующие критерии:
Учтите следующие критерии:
Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
Количество кнопок: одна или две.
Наличие индикатора — есть или нет.
Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты
Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета
Подбирайте по дизайну комнаты, коридора и т.д.
Количество модулей — один или два.
Число постов — один или два.
С рамкой или без.
Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
Заземление — предусмотрено или нет.
Максимальный ток — от 2 до 100 А.
Серия — более 50 разных вариантов.
Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.
Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.
Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения
В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.
Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.
Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.
Как производить расключение проходного выключателя в распределительной коробке
Для расключения кабельно-проводниковой предварительно необходимо выполнить монтаж распределительной коробки. Далее все приходящие кабеля можно соединять 3-я основными методами:
- ПайкаВ данном методе 2 соединяемых провода предварительно скручивают, обезжиривают с помощью флюса, залуживают и производят пайку при помощи канифоли и олова. Данный метод считается наиболее длительным и при неправильной пайке существует вероятность того, что контакт между двумя проводниками пропадет, что может вывести из строя проходной выключатель, лампы освещения или в худшем случае вызвать пожар.Однако в случае соблюдения технологии пайки данный метод позволит обеспечить безопасную и долговечную работу цепей освещения на протяжении десятков лет.
- СваркаСварка проводов осуществляется при помощи понижающего или сварочного трансформатора. Преимущества данного метода – высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения.
- Монтаж клеммников типа WAGOДанный тип соединения кабельно-проводниковой продукции наиболее быстрый, а по качеству ничем не уступает пайке и сварке. Соединяемые провода просто вставляются в клеммник после чего защелкиваются зажимы и кабель надежно закрепляется в специальный паз.
Навигация по записям
Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.
Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.
У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.
Как подключить проходной выключатель — схема управления светильником из 3 мест
Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.
Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.
Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.
Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест
