Вытяжная вентиляция через стену на улицу: установка клапана через отверстие в стене

Производимые вычисления

Даже такая простая система вентиляции должна быть тщательно рассчитана, ведь для обеспечения помещений свежим воздухом необходимо узнать количество используемых элементов для притока рабочей среды и пропускную способность вытяжки.

Далее рассматривается, как осуществлять предварительные вычисления по площади на примере жилого строения 6×9 м с высотой потолков 250 см.

1. Первым делом требуется определить приблизительный объем всего жилища. Для этого необходимо перемножить длину, ширину и высоту. В итоге должно получиться: 6x9x2,5=135 куб. м.
2. На основании полученных данных можно рассчитать количество приточных клапанов. К примеру, если пропускная способность элементов равна 40 куб. м/час, то выходит: 135/40=3,375≈4 штуки.

Вспомогательная таблица для подбора диаметра вытяжной трубы.

Установка вентиляционных устройств в стену

Самостоятельно смонтировать стеновую вентиляцию в своем доме в принципе возможно – сам процесс достаточно простой. Сложности могут возникнуть только на этапе изготовления сквозных отверстий для выхода вентиляции через стену. Для этого потребуется подходящий инструмент, который есть не у всех.

Меньше всего проблем будет с деревянными стенами, которые можно просверлить дрелью с буром или подходящей по диаметру коронкой. Преодолеть кирпичную или бетонную преграду уже не так просто. А если дом утеплен минеральной ватой и облицован панелями, это создаст дополнительные трудности и риск испортить фасадную отделку. Поэтому лучше довериться специалистам, которые сформируют правильное горизонтально расположенное отверстие с ровными и гладкими стенками.

У профессионалов найдется решений для любого материала стенИсточник dymohod64.ru

Очень важно выбрать подходящий диаметр отверстия. Если у вас устройство с утепленным воздуховодом, проем должен соответствовать его наружному сечению, чтобы между их стенками не оставалось щелей

Обычные воздуховоды желательно утеплять, оборачивая минватой, пенофолом, поролоном или другим подобным материалом, особенно в холодных регионах. Поэтому при изготовлении отверстий необходимо учитывать толщину утеплителя.

Утепленный воздуховодИсточник plamex.ru

Перед тем как вывести вентиляцию через стену в частном доме, сделанное отверстие тщательно очищают от образовавшегося при сверлении мусора. Далее действуют так:

• измеряют толщину стены и обрезают трубу воздуховода до нужных параметров;
• устанавливают её в отверстие, после чего при необходимости задувают монтажной пеной все щели;
• подводят к точке монтажа питающий электрический кабель (для устройств принудительного типа);
• размечают точки крепления, временно вставив устройство в воздуховод, сверлят отверстия для крепежа и фиксируют вентилятор;
• подключают его к сети с помощью клемм;
• устанавливают декоративную панель в помещении, а со стороны улицы закрывают канал защитной решеткой.

С монтажом приточного клапана дело обстоит ещё проще: его не нужно подключать к сети.

Видео описание

Чтобы получить общее представление о монтаже в стену вентиляционных устройств, посмотрите этот видеоролик:

Возможны некоторые изменения в зависимости от модели прибора, но ход работ примерно одинаков. Он всегда подробно описывается в инструкции.

Общие рекомендации

Защитить квартиру от запахов из соседних квартир (а это не всегда кухонные) можно, установив на вентиляционное отверстие обратный клапан: он открывается только при наличии тяги в основном вентканале и закрывается, когда в нем создается избыточное давление (возникает при использовании соседями вытяжек большой мощности).

При установке в квартире внутренних дверей следует помнить, что чистый воздух поступает в жилые комнаты, а «отработанный» удаляется из санузла и кухни. Чтобы чистый воздух имел возможность вытеснять «отработанный», необходимо обеспечить наличие зазора (щели) высотой не менее 2 см под дверными полотнами в межкомнатных дверях в туалет и ванную комнату (либо совмещенный санузел) либо сквозных отверстий общей площадью не менее 120 см² для свободного движения воздуха. Плотные двери, установленные на пути движения воздуха, в закрытом состоянии снизят или прекратят вообще движение объемов подаваемого и удаляемого воздуха.

При исправной вентиляции все запахи готовки уходят при открытом на микропроветривание окне. Для этого придуманы и специальные оконные клапаны, которые обеспечивают минимальный приток воздуха (без этого естественная вентиляция не работает).

Для нормальной работы системы вентиляции в квартире необходимо обеспечить постоянный приток воздуха в помещение, то есть открыть окна на соответствующий режим проветривания (с учетом возможности регулировки прижима створки к раме с помощью регулируемого эксцентрического ролика — в «зимний» (метка на ролике поворачивается в сторону комнаты), «летний» (метка на ролике поворачивается в сторону улицы) или «переходный период» (метка на ролике поворачивается вниз либо вверх) режимы эксплуатации).

Герметично закрытые окна приводят к повышению относительной влажности воздуха в квартире, где источниками влаги служат такие факторы, как готовка, стирка, влажная уборка, использование душа, наличие аквариумов и комнатных растений.

Повышенная относительная влажность воздуха (при нормируемой 55%) в холодное время года приводит к выпадению конденсата (водяного пара из воздуха) на поверхности окон (как следствие — к образованию наледи на стекле и створках), стен, потолков, их увлажнению и созданию благоприятной среды для образования грибков и плесени.

При отсутствии притока наружного воздуха вытяжка из квартиры не работает. Поэтому при данной конструкции окон обеспечение воздухообмена в квартире возможно лишь путем поступления наружного воздуха через открытые оконные створки или через установленные в окнах (стенах) вентиляционные клапаны.

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

1. Приточные щели в пластиковых окнах.
2. Воздушные клапаны.
3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

• не нарушает дизайн комнаты и конструкцию окна;
• его можно установить в любое время, даже после проведенного ремонта;
• установить можно самому, не вызывая мастеров;
• месторасположение – в любом месте;
• возможность регулировать приток воздуха с улицы.

Вентканал это. Естественная вентиляция: описание, задачи и разновидности

Основополагающим фактором здоровья и комфортного микроклимата для человека является естественная вентиляция помещения, в котором он живёт и работает.

Находясь в здании, люди непрерывно подвергаются воздействию негативных условий: повышенная концентрация едких веществ, источаемых строительными и отделочными материалами; в процессе дыхания кислород превращается в углекислоту; образование продуктов горения от газовых приборов; пыль и шерсть животных содержат аллергены; некоторые комнатные растения выделяют ядовитые вещества.

Вентиляция препятствует образованию опасной концентрации вредных веществ в помещении.

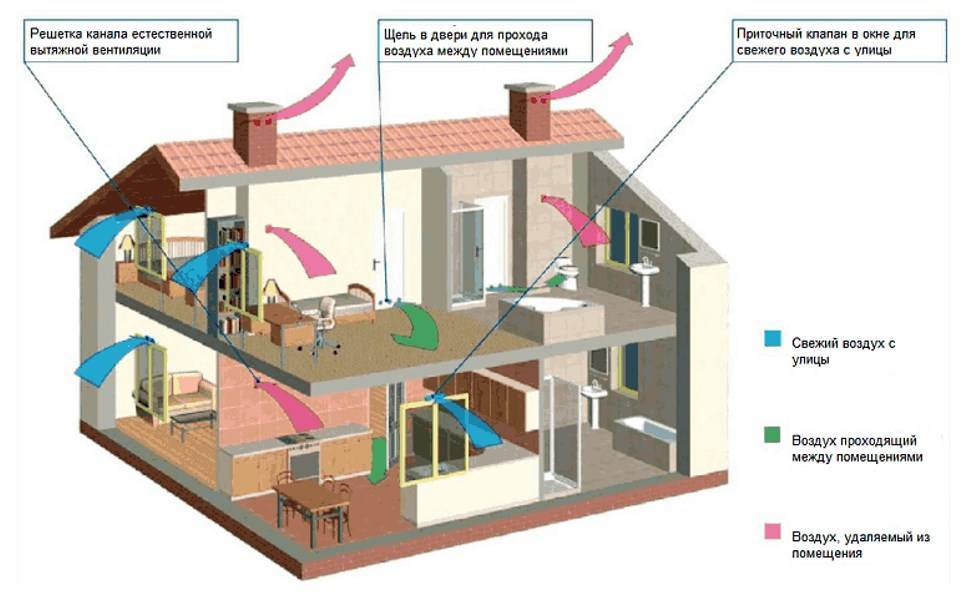

Принцип работы и разновидности

Для начала необходимо разобраться, что такое естественная вентиляция и чем она отличается от механической системы проветривания.

Естественная вентиляция представляет собой систему, эксплуатация которой не подразумевает никаких технологических установок, приводящих в движение воздушные потоки (вентиляторы, рекуператоры, приточно-вытяжные установки).

Чтобы изучить устройство и принцип действия естественной вентиляции необходимо вспомнить законы физики. Воздух на улице и в помещениях имеет, как правило, разные значения температуры и атмосферного давления. Через фрамугу окна или воздуховод, расположенный в стене, более плотный прохладный воздух проникает внутрь здания, а более лёгкий и тёплый, но уже загрязнённый воздух «выталкивается» наружу через вытяжные каналы, находящиеся выше точки притока.

Естественная вентиляция подразделяется на организованную (канальную) и самопроизвольную (бесканальную). В первом случае приток воздуха осуществляется через открытые двери, фрамуги, естественные щели здания. Выведение отработанных воздушных масс происходит через вытяжные шахты, расположенные в стенах и имеющие отверстия на кухне, в подсобных помещениях, в ванной комнате. Для организации канальной вентиляции в стенах и перекрытиях дома монтируют систему пластиковых или металлических каналов для притока свежего воздуха.

Факторы, влияющие на скорость и объём воздушного потока

Эффективность естественной вентиляции обусловлена природными факторами, что позволяет снизить энергозатраты по обслуживанию дома на 10-30%.

Перечень составных элементов, участвующих в естественном воздухообмене:

1. Температура на улице и внутри помещения. Чем значительнее разница наружной и внутренней температуры, тем больше скорость и объём воздушных масс. В холодное время года естественная вентиляция функционирует наиболее продуктивно за счёт максимальной разницы плотности воздуха. С наступлением тепла значения удельного веса уличного и комнатного воздуха начнут выравниваться, что приведёт к ослабеванию тяги. В летний период, когда температура воздуха на улице достигает 28-30ºС, а в комнате ‒ 22-24ºС, возникает эффект обратной тяги, что ни в коем случае не говорит о неисправности системы вентиляции.
2. Особенности обустройства вытяжной трубы. Чем выше вытяжная труба над поверхностью ‒ тем ниже показатели атмосферного давления, следовательно, тем сильнее тяга воздушных потоков из помещений.
3. Влажность воздуха. Повышение относительной влажности воздуха при естественной вентиляции снижает скорость воздушного обмена.
4. Скорость и направление ветра. Усиление силы ветра способствует понижению давления на исходе вытяжных труб, тем самым увеличивая объём выходящего из помещения воздуха. В безветренную тёплую погоду воздухообмен ослабевает.

А если без кладки

Самодельный вентиляционный канал в кирпичных стенах делается с применением труб. Но и в этом случае нужно, чтобы в каждой комнате был собственный воздуховод. Один из выходов должен находиться на высоте два метра над фундаментом (можно и выше) внутри наружной стены (втягивает воздух с улицы). Второй — на крыше (удаляет воздух из дома). К нему сводят все каналы. Труба должна возвышаться на метр над крышей. Входные отверстия для решеток находятся под потолком, не ниже 10 см. Закрываются заслонками, которые регулируют поток воздуха.

Объединять можно вытяжки из сауны-кухни, ванной-туалета. Все четыре могут быть объединены на чердаке

Важно, чтобы в местах соединений были надежные уплотнители. Сведения «в букет» можно делать только в том случае, если службы находятся на одной стороне дома

В одноэтажном доме их можно монтировать в потолке (выходят на крышу через чердак). На чердаке трубы следует утеплить.

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по устроенным в строительных конструкциях вентиляционным каналам.

Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Регулярное обновление воздушной массы, происходящее естественным образом через неплотное прилегание оконных створок и дверных полотен, а также путем проветривания, формирует оптимальный для жизнедеятельности микроклимат, удаляет избыток влаги, углекислоту и прочие вредные токсичные вещества

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

Отсутствие вентиляции или неправильная ее организация опасна не только для жизни людей. Конденсирующаяся на поверхностях влага, не устраненная в результате вентилирования, становится причиной преждевременного выхода из строя конструкций, коммуникаций, отделки

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Застоявшийся затхлый воздух и излишне влажная среда способствуют расселению грибковых колоний, угрожающих проживающим серьезными заболеваниями и разрушением стройматериалов (+)

Разнообразие конструкций

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

• с механическим выводом воздушных масс;
• с естественным притоком;
• комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

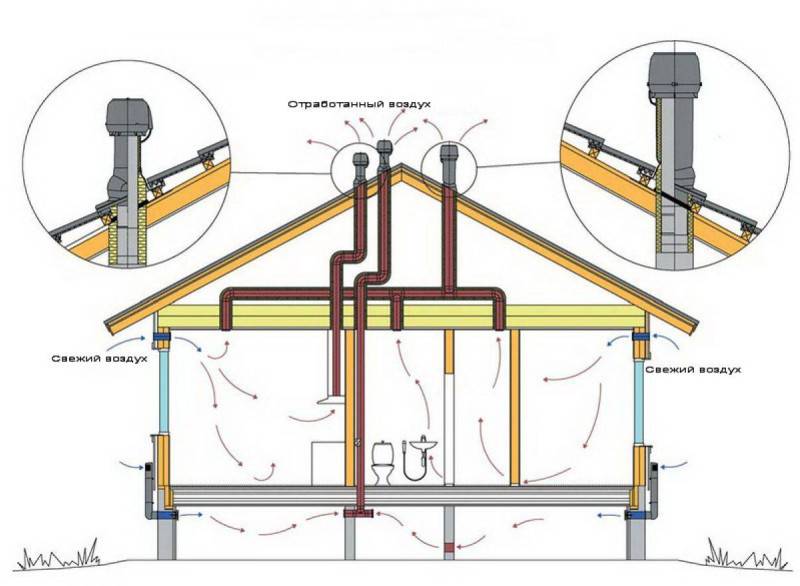

Вытяжная вентиляция частного дома

Применяется в комплексе с естественной. Окна оборудованы клапанами, регулирующими поступление воздуха. В несущих стенах, к которым примыкают кухни, ванные и душевые комнаты, прачечная и санузел, устроены вентканалы. Все вентканалы выходят на крышу здания, и тяга в вентканале прямо пропорциональна длине канала. Чем длиннее канал, тем лучше должна быть тяга – в теории.

Канал должен быть чистым, воздух в нем теплым, в канал не должны попадать посторонние предметы. Скорость движения воздуха в вентканалах около одного м/сек, наименьшая высота канала три метра. Все начала вентканалов, или вентиляционные отверстия, должны быть расположены в верхних частях стен.

Вентиляционный канал с естественной вытяжкой может иметь небольшие по длине горизонтальные участки, проектируют вентканалы в теплых внутренних стенах дома, так, чтобы в один канал из нескольких вентиляционных отверстий шел отток воздуха из смежных помещений. Кухни, ванные, санузлы, прачечные, бойлерные и т.п. должны быть оборудованы как минимум одним вентканалом на каждое такое помещение.

Вентканалы не имеют ничего общего с дымоходами, и совмещать их запрещено. Так же «под запретом» объединение в один канал комнат с разных этажей, находящихся одна над другой, и соединение этажей. Все эти и многие другие «тонкости» проектирования учитывают законы движения воздуха.

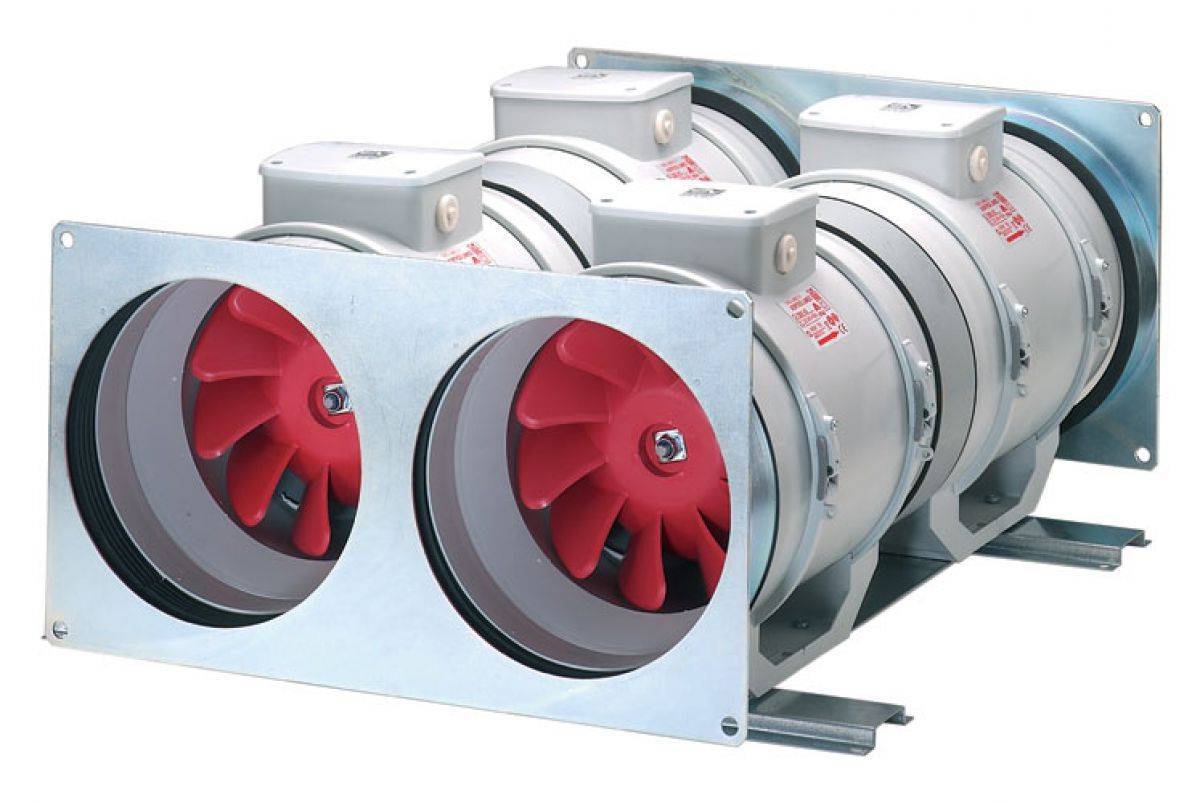

Вытяжка воздуха через вентканалы может быть усилена установкой канальных вентиляторов. Одновременно возможно усилить вытяжку еще одним вентилятором, расположенным на крыше дома.

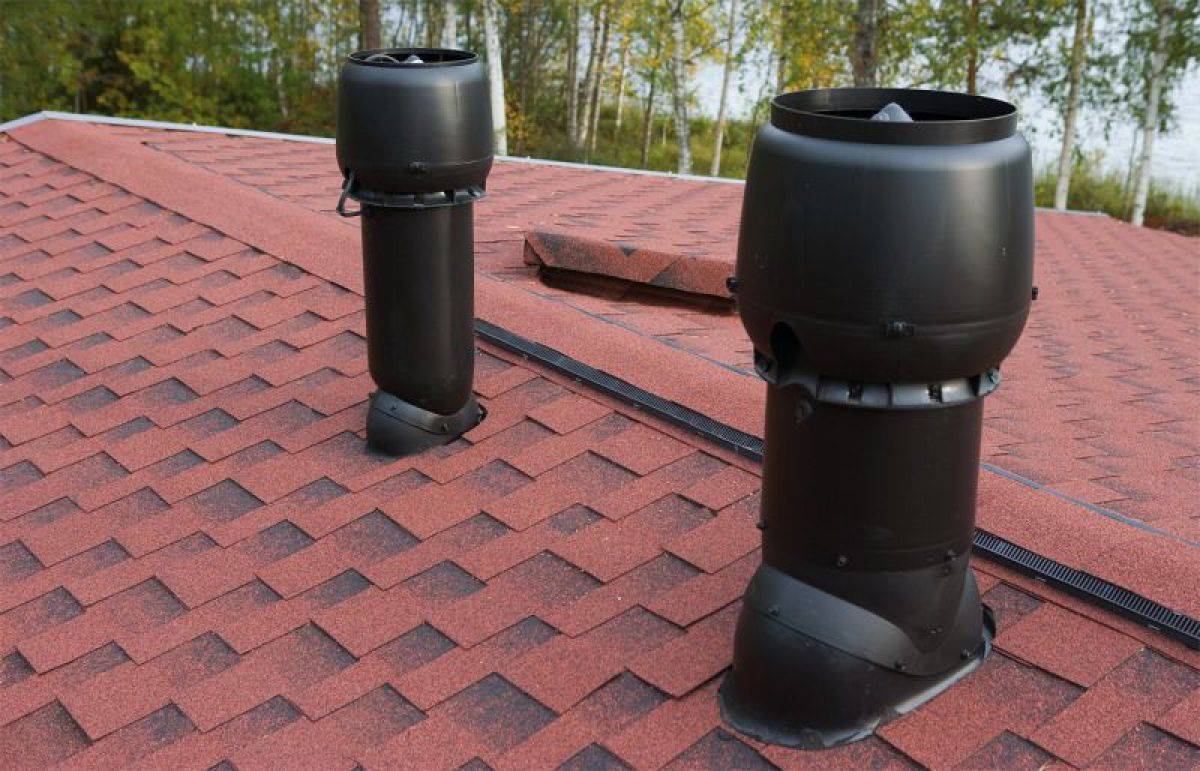

Эти вентиляторы так и называются – крышные, они имеют другое устройство и мощности, в отличие от канальных. И мощность, и количество канальных и крышных вентиляторов, так же, как и габариты и конфигурация вентиляционных каналов, принимаются по расчету. Исходными данными для расчета будут объемы и конфигурация помещений, количество людей в доме, климат местности.

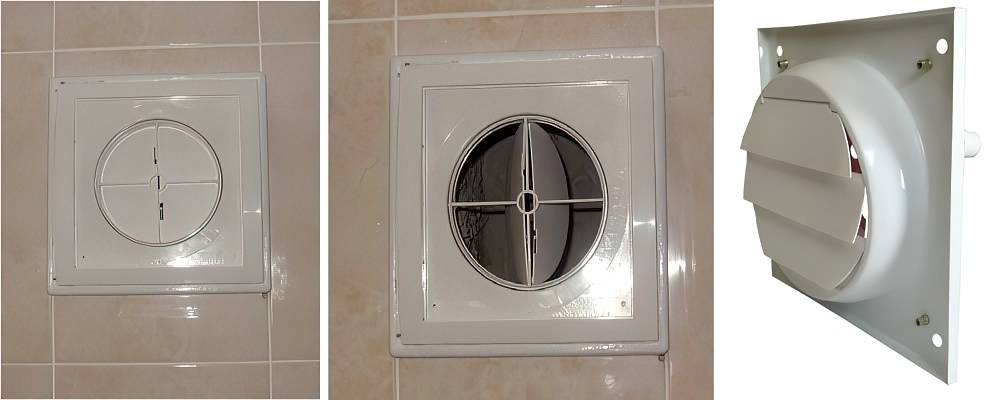

Приточные устройства вентиляции в стенах

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные через стену производятся из ПВХ различных моделей и форм:

• прямоугольной;
• овальной;
• круглой.

Места монтажа вентиляции в стене:

• между подоконником и батареей;
• в створке пластикового окна;
• возле окна, как можно ближе к потолку.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

• На стене карандашом обозначьте место размещения клапана;
• Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
• В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
• Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
• На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

К чему приводит плохо работающая вентиляция в квартире

С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.

Рекомендуем ознакомиться: Вентиляция в инкубаторе

Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.

Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

• Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
• Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
• Влажная, затхлая атмосфера – идеальная среда для размножения множества болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.

Естественная вентиляция за счет клапанов

Для того, чтобы естественная вентиляция нормально работала и в современных квартирах, специалистами на рынок были выпущены специальные клапаны, которые обеспечивают приток свежего воздуха в помещении и гарантирую нормальные тяговые процессы.

Для нормальной работы вытяжной системы лучше монтировать вентиляционные клапана в стену, которая является наружной, а саму вентиляционную решетку устанавливать либо в стене напротив, либо и вовсе в другой комнате.

Допускается расположение клапанов в следующих местах:

• в непосредственной близости к радиатору либо у подоконника;
• в раме окна;
• в стене, на которой расположено окно (не выше двух метров на уровнем пола).

Обратите внимание на то, что некоторые модели современных металлопластиковых окон уже снабжены клапанами в конструкции. На сегодняшний день на рынке представлены вентиляционные клапаны следующего вида:. На сегодняшний день на рынке представлены вентиляционные клапаны следующего вида:

На сегодняшний день на рынке представлены вентиляционные клапаны следующего вида:

• овальные;
• прямоугольные;
• круглые.

При монтаже вентиляционного клапана в стену необходимо:

Определиться с местом монтажа клапана и нанести на стену соответствующую разметку; Проделать отверстие в стене под наклоном 7°; В отверстие размещается утеплитель и трубка воздухоотвода, часто при монтаже утеплитель заменяется на монтажную пену; Производится непосредственная установка клапана

Обратите внимание на то, что клапан не должен контактировать с трубкой.. Если один клапан не справляется с поставленной задачей, желательно разместить в комнате несколько клапанов. Для расчета необходимого количества клапанов в помещении желательно обратиться за помощью к профессионалам

Для расчета необходимого количества клапанов в помещении желательно обратиться за помощью к профессионалам

Если один клапан не справляется с поставленной задачей, желательно разместить в комнате несколько клапанов. Для расчета необходимого количества клапанов в помещении желательно обратиться за помощью к профессионалам.

Обратите внимание на то, что сечение трубки воздухоотвода должно быть определенным и зависеть от объема помещения и требуемой производительности вентиляции. Производительность рассчитывается по формуле:

L = n * V

L = n * V

V – это объем помещения, в котором проводится вентиляция

n – нормируемый коэффициент, которые берется из следующей таблицы:

Производительность вентиляции рассчитывается отдельно для каждого помещения, а затем суммируется.

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

Как оценить, правильно ли смонтирована вытяжка

Если в загородном доме вентиляционная установка функционирует правильно, то наблюдается следующее:

1. Свежий воздух свободно проникает через гостиную, столовую, спальные комнаты.
2. Несвежий воздух выводится через вентиляционные выемки в стенах ванной комнаты, спален, столовой, котельной, прачечной. В подвальных помещениях и туалете имеется отдельная вытяжная установка.
3. Металлический или гипсоцементный воздуховод – в виде труб монтируется в стене.
4. Воздуховодный канал закрепляется под самым потолком или монтируется внутри верхней части стены.
5. Кухонные и санузловые вытяжные каналы сводятся в общую вентиляционную систему внутри стен дома.
6. Горизонтальное расположение воздуховодов противоестественно, – они должны быть размещены под уклоном, чтобы была тяга.
7. Пластиковые трубы для вентиляционной системы Недопустимы.
8. Чтобы углекислый газ не оставался в кухонном пространстве, требуется установка вентиляционного купола. Он крепится на стене, а его канал уходит внутрь стены. Ширина такого купола должна превышать ширину газовой плиты в пределах 100 – 150 мм.

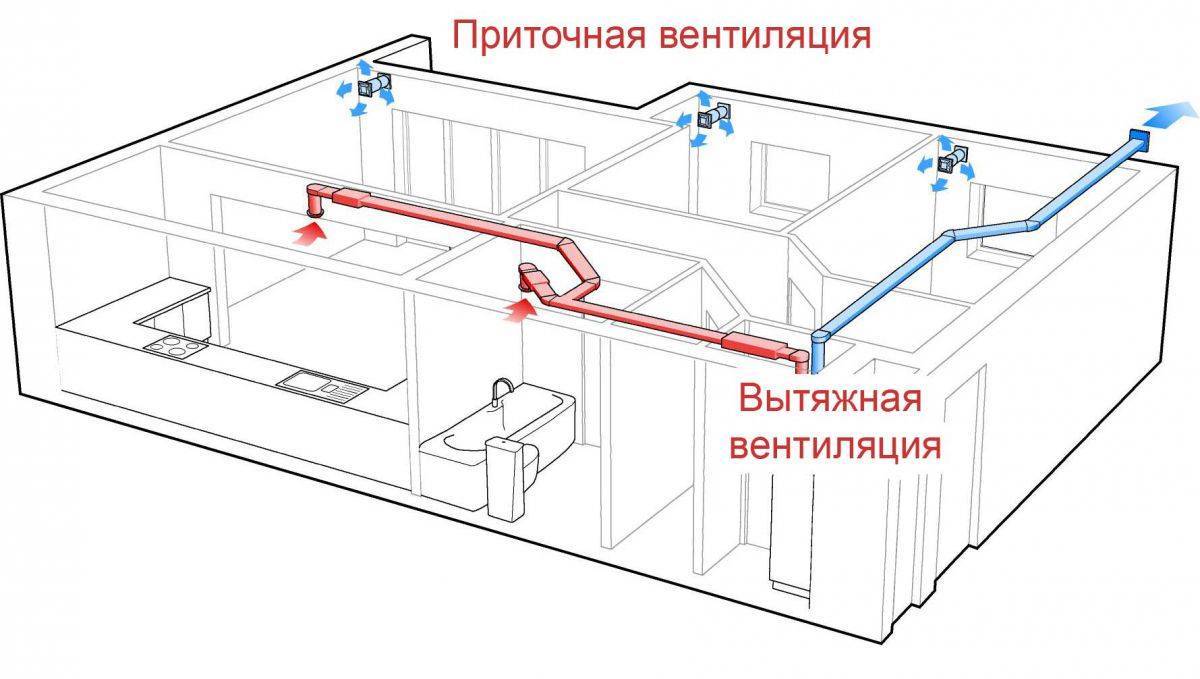

Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

• с естественной тягой;
• с механическим оттоком;
• комбинированной.

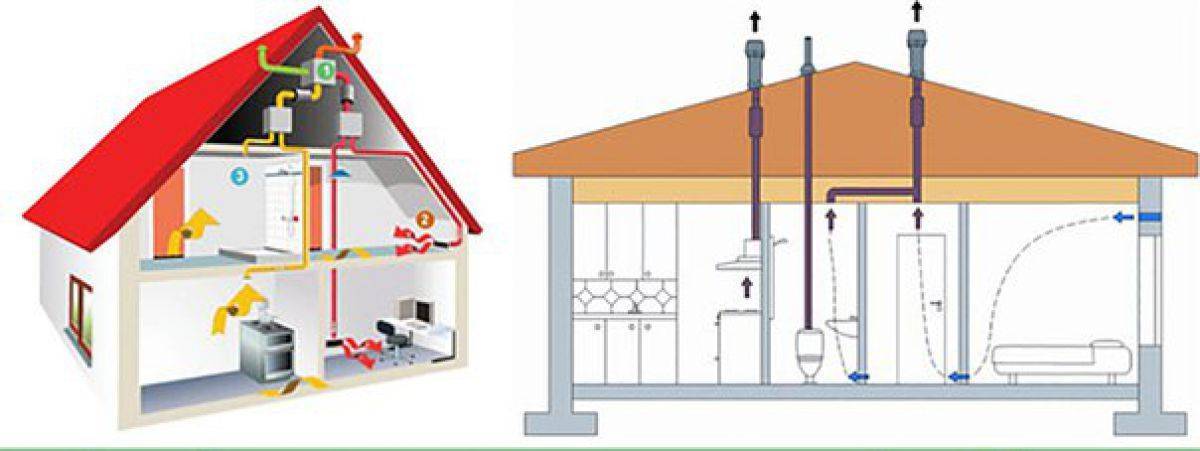

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Как сделать вентканал в стене в частном доме. Составляющие технологии естественной вентиляции

Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

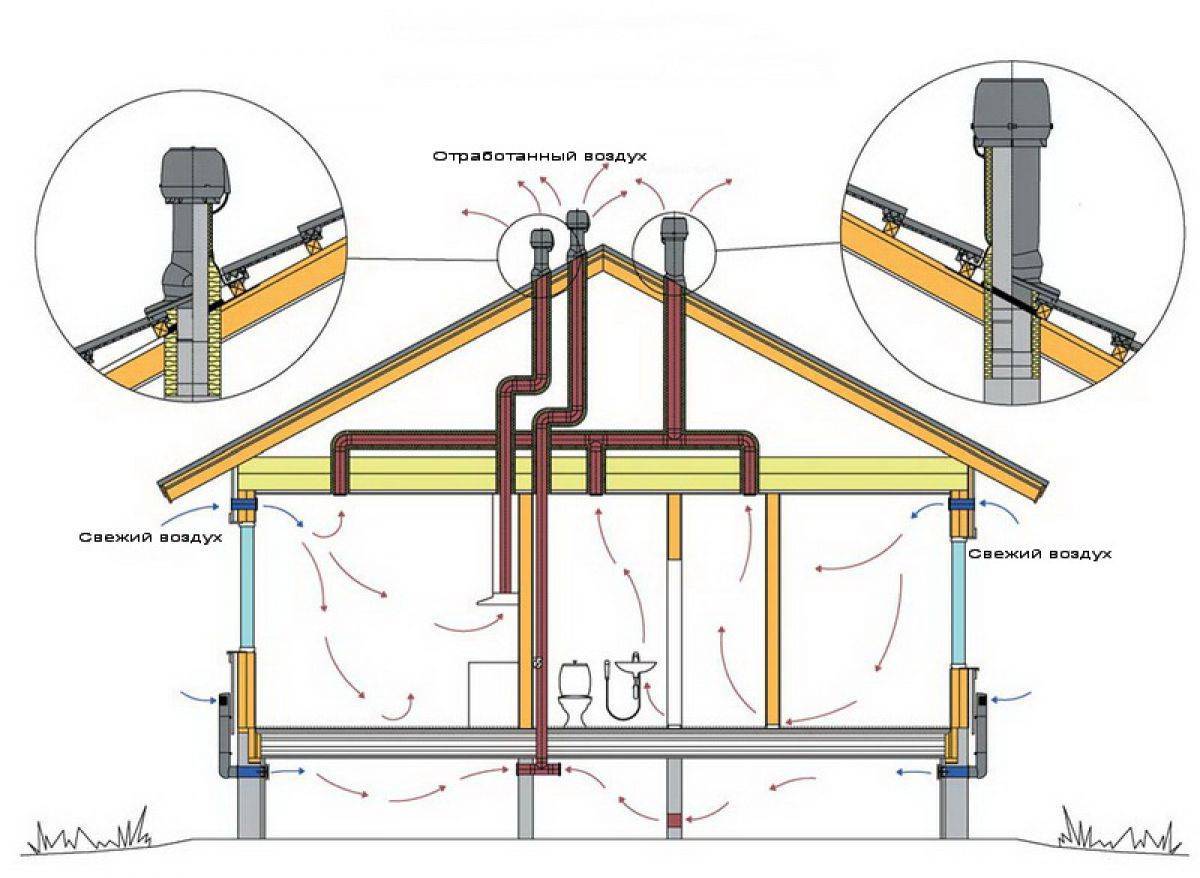

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.

Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.

Приточные клапаны

Для обеспечения подачи наружного воздуха в помещение используются приточные клапаны. Выбор конструкции приточного оборудования зависит от потребностей помещения. Число приборов и их производительность определяется исходя из расчетов.

Размещение приборов, обеспечивающих приток, рекомендуют выполнять на высоте 1800-2000 мм от пола. При монтаже оборудования необходимо предусмотреть небольшой наклон клапана внутри стены. Наружный конец клапана должен быть ниже, чем внутренний. Такое расположение позволит защитить помещение от попадания осадков внутрь.

Оптимальное положение приточного клапана.

Вытяжные каналы

В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:

• Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;
• Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
• Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.

Дефлектор.

Вентиляционные каналы

Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.

Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Как в кирпичной стене сделать отверстие под трубу с использованием строительных комплектующих

Чтобы просверлить кирпичную стену, используют специальный инструмент, рассчитанный на работу с бетоном, который в большинстве случаев имеет хвостовик для крепления в перфоратор.

Проделать отверстие в кирпичной стене можно несколькими способами, но многие из них потребуют существенных расходов, если их не проводить своими руками.

Сверла

Специальные победитовые сверла является самым простым и доступным инструментом для просверливания отверстий в любых строительных материалах. Стандартным сверлом с победитовым наконечником для бытовой дрели можно проделать сквозные отверстия глубиной 150 мм., длина и диаметр сверл для перфораторов могут быть существенно выше — такие модели большого сечения называют не сверлами, а шнековыми бурами.

Для проделывания дыр большого диаметра и небольшой глубины под трубы лучше использовать сверла с победитовым наконечником, при проведении работ поступают следующим образом:

1. В нужном месте на стене строительным карандашом делают разметку по наружному диаметру вставляемой трубы.
2. Просверливают дыры в ударном режиме сверлом диаметром 8 — 10 мм. с шагом 10 мм. по периметру нарисованной окружности. В процессе работы сверло периодически охлаждают во избежание его перегрева и выхода из строя.
3. Выбивает молотком при помощи зубила полученную сердцевину, выравнивают стенки проделанной дыры внутри. Если есть перфоратор, кирпичный круг выбивают при помощи специальной отбойной насадки в виде лопатки.

Рис.2 Шнековые сверла и буры, которые используют для сверления кирпича

Коронки

Большинство коронок имеет унифицированный размер для создания посадочных мест под электрические розетки, с их помощью удобно проделывать отверстия в стенах и перегородках из кирпича и бетона.

Качественные коронки – разборные, и состоят из хвостовика, самой коронки и центрирующего сверла адаптера, при работе с ними используется ударный режим. Для просверливания дыр при помощи коронок нужно подготовить впадину для центрального сверла. Для этого слегка пробиваем керном кирпич по центру, вставляем в ямку направляющее сверло, и далее сверлим отверстие необходимой глубины коронкой.

При профессиональных методах получения сквозных отверстий используются специальные коронки и инструмент — при их применении глубина отверстия может превышать 1 метр.

Рис. 3 Коронки для алмазной резки

Проломной бур

Технология пробивки отверстий в кирпичной стене с помощью проломного бура является наиболее эффективной, позволяя быстро проделывать отверстия значительной глубины — просверлить кирпичную стену толщиной в один метр под трубу большого диаметра можно за 5 минут. Устройство рассчитано на использование в мощных перфораторах и имеет довольно высокую цену (стоимость высококачественных немецких моделей может доходить до 100 у.е.).

Чтобы не покупать дорогостоящий инструмент, можно обратиться к строителям, выполняющим данный вид работ.

Рис. 4 Проломной бур — внешний вид
