Электрооборудование
Панель приборов
Помимо внешних отличий в облике моделей и внутренней более богатой отделки, в салоне ВАЗ 2103 сразу же бросалась в глаза роскошная по тем временам панель приборов.
Но вот сама салонная проводка ВАЗ 2103 была унаследована от «копейки», включая и пресловутый блок плавких предохранителей.
Следует отметить, что проблемы с некачественными комплектующими испытывали и другие производители, например УАЗ — см. статью Проверенная схема электропроводки УАЗ 452
Блок предохранителей
Схема проводки ВАЗ 2103 представляла собой классический вариант, где роль второго провода выполнял металлический кузов автомобиля, а все основные компоненты электроцепи защищались плавкими предохранителями, скомпонованными в одну группу.
Конструктивно этот узел был неплох:
- Попружиненные контакты прочно удерживали пластиковые направляющие;
- За счет этого обеспечивался контакт металлических пластин и плавких вставок;
- На крышке блока были нанесены изображения цепей (своеобразная инструкция), которые защищены тем или иным предохранителем;
- В случае замыкания, заменить предохранитель было легко своими руками.
На фото внизу показан узел со снятой крышкой. Благодаря ему проводка в машине надежно защищена, но сам узел ненадежен.
Неисправности и ремонт фар
Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:
- Перегорела сама лампочка.
- Вышел из строя предохранитель или блок предохранителей.
- Перегорание, разрыв электропровода.
- Окисление наконечников контактов, ток не проходит по цепи.
- Ослабление крепежа электропровода.
- Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.
На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.
Как разобрать фару
Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.
Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.
Замена лампочек
Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.
Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:
- Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
- Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
- Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
- Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
- Отсоединить фиксатор.
- Вытащить отработанную лампочку с фары.
Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.
Корректор фар и ремонт
Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.
Очистка оптики
Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.
Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром
Как поменять лампы
Для того чтобы заменить лампочки в заднем фонаре ВАЗ 2107, не нужны никакие инструменты – только лампы на замену.
Открываем багажник и изнутри напротив задних фонарей находим крышки, закрывающие заднюю часть световых приборов. Они крепятся при помощи двух пластмассовых гаек каждая. Отворачиваем их и снимаем крышки.
Под крышкой видим печатную плату с надетой на нее колодкой питания. Плата крепится к фаре при помощи двух клипс, помеченных на фото ниже стрелками.
Сжимаем их, снимаем плату и переворачиваем «лицом» к себе. Колодку питания при этом можно не отсоединять – длины проводов вполне достаточно.
Все лампочки, включая габаритную, снимаются одинаково: слегка утапливаем и поворачиваем против часовой стрелки. Новую лампу фиксируем легким нажатием и поворотом по часовой стрелке.
Принцип работы стоп-сигнала
Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.
Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.
Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).
Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.
Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.
Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.
Схема устройства управления стопами
Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.
Что входит в электросхему?
Отечественная желтая «шестерка»
Вне зависимости от того, какая схема зажигания в вашем ВАЗ 2106 — контактная или бесконтактная (бсз), электросхема транспортного средства включает в себя такие компоненты:
- аккумуляторная батарея с минусовым контактом на кузов автомобиля;
- устройство стартера с выходом «50»;
- генератор — один из основных элементов электросхемы ВАЗ 2106;
- монтажный блок с предохранителями, защищающими цепи устройств питания;
- выключатель зажигания;
- реле регулятора.
Необходимо отметить, что электросхема автомобиля ВАЗ 2106 с бсз или без него изначально выполнена с учетом однопроводного типа соединения компонентов электрического оборудования. По сути, это значит, что отрицательные контакты электрооборудования выводятся на массу, то есть кузов транспортного средства. Что касается проводного соединения, то оно обеспечивается исключительно плюсовой проводкой.
Основные неисправности в системе освещения и световой сигнализации автомобиля
Возможные причины их возникновения неисправностей в системе освещения и световой сигнализации автомобиля и способы их устранения приведены ниже.
| Причина неисправности | Способ устранения |
| Не работает вся система освещения и световой сигнализации | |
| Обрыв в общей для всех световых приборов цепи от амперметра до центрального переключателя | Проверить надежность соединений и исправность автомобильных проводов |
| Нарушение контакта в переключателе | Проверить исправность переключателя и при необходимости заменить |
| Не горят отдельные лампы фар и фонарей | |
| Перегорание предохранителя | Заменить предохранитель |
| Перегорание или обрыв нити накала лампы | Заменить лампу |
| Нарушение контакта в соединительных колодках | Проверить надежность соединений в колодках |
| Нарушение контакта в патроне лампы | Зачистить окислившийся контакт, подогнуть пружинный контакт патрона |
| Неисправность выключателя или переключателя | Проверить исправность выключателя и переключателя, при необходимости заменить их |
| Частое перегорание нитей ламп накаливания | |
| Повышенное напряжение питания | Проверить регулятор напряжения |
| Повышенная вибрация спирали лампы вследствие слабого крепления ламп в патроне, оптического элемента в корпусе или светового прибора в целом на автомобиле | Проверить крепление лампы, оптического элемента и светового прибора, при необходимости закрепить их |
| Мигание света ламп | |
| Плохой контакт в патроне | Подогнуть пружинный контакт в патроне |
| Обрыв провода и периодический контакт оборванных концов провода из-за вибрации | Заменить провод |
| Плохой контакт проводов в местах соединений | Проверить соединение штекерных колодок и проводов. При необходимости обеспечить надежное соединение |
| Периодическое замыкание проводов на массу в цепи питания световых приборов | Заменить поврежденные провода. Закрепить провод, замыкающий на массу |
| Не переключается ближний и дальний свет фар головного освещения | |
| Окисление контактов переключателя света фар | Проверить переключатель контрольной лампой, при необходимости разобрать его и зачистить контакты |
| Не включается сигнал торможения | |
| Неисправность выключателя сигнала торможения | Проверить выключатель контрольной лампой, при необходимости заменить его |
| Отсоединение проводов от выключателя сигнала торможения | Присоединить провода |
| Не выключается сигнал торможения | |
| Неправильно отрегулирован выключатель сигнала торможения | Проверить выключатель контрольной лампой, при необходимости отрегулировать или заменить |
| Не работают указатели поворота (в режиме аварийной сигнализации все лампы указателей поворота работают) | |
| Перегорание предохранителей в цепях указателей поворота | Проверить провода, устранить повреждёния и заменить автомобильные предохранители |
| Лампы указателей поворота горят без мигания | |
| Спекание контактов исполнительного реле прерывателя | Снять прерыватель, разомкнуть и зачистить контакты, отрегулировать зазор между ними |
| Указатели поворота не работают как в режиме маневрирования автомобиля, так и в режиме аварийной сигнализации | |
| Перегорание предохранителей в цепях указателей поворота | Проверить провода, устранить повреждёния и заменить предохранители |
| Плохой контакт в штекерных колодках прерывателя указателей поворота или выключателя аварийной сигнализации | Проверить штекерные соединения, при необходимости обеспечить надежное соединение |
| Неисправность выключателя аварийной сигнализации | Проверить выключатель контрольной лампой, при необходимости заменить |
| Не работает контрольная лампа указателей поворота | |
| Перегорание лампы в одном из фонарей указателей поворота | Заменить лампу |
| Не фиксируются рычаги переключателя указателей поворотов и света фар | |
| Разрушение гнезд фиксаторов рычага | Заменить переключатель |
| Выскакивание шарика фиксатора рычага | Установить шарик фиксатора на место |
| Указатели поворота автоматически не выключаются после завершения маневрирования | |
| Износ или разрушение механизма, обеспечивающего возвращение рычага переключателя указателей поворота в нейтральное положение | Устранить неисправность, при необходимости заменить переключатель |
| Не перемещаются рычдаги переключателей поворота и света фар | |
| Заедание шариков фиксаторов рычага | Проверить и устранить заедание |
| Заедание сектора возврата рычага переключателя | Устранить заедание, при необходимости заменить переключатель |
| Фары плохо освещают дорогу | |
| Нарушение регулировки фар | Проверить и отрегулировать фары |
| Повреждение или потускнение отражателя | Заменить оптический элемент фары |
| Загрязнение рассеивателя | Очистить рассеиватель |
| Затемнение колбы лампы накаливания | Заменить лампу |
Не горят габариты ВАЗ 2104, 2105, 2107
На автомобилях ВАЗ 2104, 2105, 2107 установлено 4 габаритных огня (габаритов): по одному в передних блок-фарах и по одному в задних фонарях.
Отказ какого-либо из них работать — довольно распространенное явление. Разберем причины этой неисправности — «почему не горят габариты на автомобилях ВАЗ 2104, 2105, 2107».
Признаки неисправности «не горят габариты ВАЗ 2104, 2105, 2107»
Не работать может один габарит, два габарита (спереди или сзади, с правого либо левого борта, крест-накрест) или вообще все.
Причины неисправности «не горят габариты автомобилей ВАЗ 2104, 2105, 2107»
Перегорела лампочка габаритного огня
Самая распространенная причина. Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.
Окислились контакты лампочки в патроне
Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.
Пропала «масса» к фарам или задним фонарям
Нарушение контакта с «массой» приводит к отказу работать не только одного габарита, но и целой блок-фары или заднего фонаря.
«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2104, 2105, 2107 крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.
Нарушен контакт в соединительной колодке фары или заднего фонаря
Либо окислился, либо колодка присоединена неплотно. В такой ситуации может не гореть либо одна лампа габарита либо фара целиком. Несколько раз надеваем-снимаем колодку чтобы восстановить контакт.
Осыпалась дорожка в плате заднего фонаря
При длительной эксплуатации автомобиля, или если установлена деталь низкого качества возможно осыпание (перегорание) дорожки к патрону лампы габаритного света в задних фонарях.
Нарушен контакт в соединительных колодках монтажного блока реле и предохранителей
Проверьте колодки Ш12 (Х12), Ш13 (Х13), Ш9 (Х9), Ш6 (Х6) монтажного блока. Или Ш2 (Х2) — выводы 1 и 3 в случае если не горят все габариты.
Перегорел предохранитель в монтажном блоке
Если перегорел предохранитель №14 (F14), не будут гореть габаритные огни в передней левой блок-фаре и в заднем правом фонаре. Если №15 (F15), то не будет гореть габарит в передней правой фаре и заднем левом фонаре, то есть крест-накрест.
Предохранители нужно заменить исправными и в дальнейшем установить причину их перегорания. Возможно в электрической цепи имеется короткое замыкание.
Неисправен выключатель наружного освещения на панели приборов
Не будут гореть все габариты. Извлеките выключатель, снимите с него колодку проводов. Соедините отрезком провода выводы черного и желто-красного провода. Включите зажигание. Если габариты загорелись — выключатель неисправен и подлежит замене.
«Обрыв» в электрической цепи подключения габаритных огней
Необходимо по схеме подключения проверить участки цепи отвечающие за не горящий габарит. Подробнее: «Как найти обрыв в электрической цепи автомобиля».
Схема включения наружного освещения автомобиля ВАЗ 2105
Схема включения габаритов 2107.
Схема подключения габаритов (наружного освещения) автомобиля ВАЗ 2107, 21074
Примечания и дополнения
— Для монтажного блока с пальчиковыми предохранителями обозначение колодок «Ш» и предохранителя «№». Для монтажного блока с ножевыми предохранителями «Х» и «F».
— На автомобилях ВАЗ 2104, 2105, 2107 в передних фарах и задних фонарях применяются лампочки габаритного света А12-4-1 (T4W).
TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте TWOKARBURATORS DZ -и в Яндекс Дзен
— Не работают поворотники ВАЗ 2104, 2105, 2107
— Выключатель наружного освещения ВАЗ 2107
— Не горит ближний или дальний свет ВАЗ 2107, 2105, 2104
— Проверка высоковольтных проводов на ВАЗ 2104, 2105, 2107
— Схема включения электродвигателя вентилятора отопителя ВАЗ 2104, 2105, 2107
— Контакты подрулевых переключателей ВАЗ 2104, 2105, 2107
Инструкция по диагностике и замене электропроводки
Задача электрической проводки автомобиля — обеспечить качественную передачу электрического тока всем потребителям, входящих в схему электрооборудования. Если не работает какой-нибудь прибор или узел, прежде чем менять его, необходимо прозвонить электропроводку, которая соединяет его с источником питания и другими компонентами электросети.
Для проверки электросети необходимо приготовить:
- Мультиметр.
- Контрольную лампочку на 12 В с двумя проводами.
Фотогалерея
- Проверить напряжение. Для этого мультиметр нужно переключить в режим измерителя напряжения. Один щуп прибора нужно присоединить к массе, роль которой выполняет кузов. Второй подключаем к проводу питания, предварительно сняв его с прибора или устройства. Если тестер показывает наличие напряжения, то все в порядке. Если напряжения нет, источник неисправности находится на отрезке проверяемой цепи.
- Короткое замыкание. При этом в сети полностью отсутствует напряжение. Для проверки в монтажном блоке нужно извлечь плавкий предохранитель, а тестер перевести в режим вольтметра. Один щуп нужно соединить с клеммами в гнезде предохранителя. При этом все приборы, входящие в проверяемый участок сети, должны быть обесточены. Если при шевелении провода на приборе проскакивают цифры, значит провод закорачивает.
- Заземление. Так как в автомобилях ВАЗ в основном используется однопроводная схема проводки, необходимо проверить качество заземления, так как минусом для электрооборудования используется кузов. Во время эксплуатации металлические детали кузова окисляются, покрываются ржавчиной, ослабляется их крепление. В этом случае теряется электрический контакт и электроприборы работают с перебоями.
Проверка заземления осуществляется по следующему алгоритму:
- Снять отрицательную клемму с аккумулятора. Один щуп мультиметра соединить с кузовом машины.
- Второй щуп присоединяется к проверяемому соединению или точке заземления.
- При появлении значений на приборе следует их сверить с рекомендуемыми заводскими параметрами. Если значения совпадают, то заземление в порядке.
Проверка целостности цепи. Это проверка необходима для поиска разрывов цепи.
Порядок проверки следующий:
- Обесточивается проверяемый участок цепи: отсоединяется клемма с минусом на аккумуляторной батарее или вынимается соответствующий предохранитель.
- Для проверки цепи провода мультиметра присоединяются к ее концам, а один из щупов подключается к массе.
- Если на табло появляются цифры, это говорит о целостности цепи. Если на экране ничего не появляется, то в цепи есть разрыв.
При замене электропроводки используют штатную проводку или самодельную с использованием элементов от штатной. Можно использовать проводку от другого автомобиля, если она подходит по своим характеристикам.
Для замены проводки нужно разобрать переднюю часть салона автомобиля. Если не хватает длины проводов, их следует нарастить. Все соединения нужно хорошо заизолировать. Провода лучше соединять пайкой. Нежелательно концы проводов скручивать.
ПРЕДОХРАНИТЕЛИ
Для защиты от перепадов напряжения и других влияний на электрическую составляющую в цепь вместе с лампочками и кнопкой включен еще и предохранитель габаритных огней. В момент перенапряжения он перегорает, но все остальное в цепи за счет этого остается целым. Он обычно располагается в подкапотном пространстве, где в ВАЗ 2114 нашел себе место целый блок предохранителей на все электросети в машине.
Поскольку на всех них есть маркировки, то легко можно обнаружить те детали, что нам нужно: F10 отвечает за сохранность ламп левой стороны машины, а F11 за правый. Таким образом, в случае отказа одной половины, например, когда не горит задний левый габарит правая часть авто останется работоспособной и свою работу выполнять будет. А если перегорает предохранитель габаритов, то заменить его в принципе достаточно просто – это считается простейшей неисправностью этого рода.
Схема и расположение предохранителей на ВАЗ 2114(так же на 2113 и 2115)
Не горят фонари заднего хода причины
Если обнаруживается, что при движении задним ходом на семерке не горит фонарь, значит нужно немедленно выявить неполадку и устранить ее. Скорее всего причиной будет:
- Перегорание предохранителя. При неисправности любого электроприбора или цепи нужно первым делом провести ревизию исправности предохранителей. По названию можно догадаться о том, что суть предохранителя в том, чтобы защищать электрическую цепь от большого тока и замыкания. Если сгорел предохранитель, то его нужно заменить и фонари будут работать исправно.
- Перегорание лампочек. Одной из причин является перегорание ламп, но этот фактор легко исключить, так как если лампы перегорают, то не сразу обе.
- Нарушена целостность проводки — часто повреждению проводов способствует механическое воздействие. Редко причиной их повреждения становится замыкание. Чтобы выявить исправность проводки, понадобится воспользоваться мультиметром, прозвонив каждую жилу или измеряя напряжение на фонарях.
- Неисправность датчика — его еще называют выключатель заднего хода, так как он отвечает за включение световой сигнализации, и ее отключение. Причем он может либо сломаться, и в таком случае понадобится его замена, либо могут окислиться клеммы, нарушив качество контактного соединения.

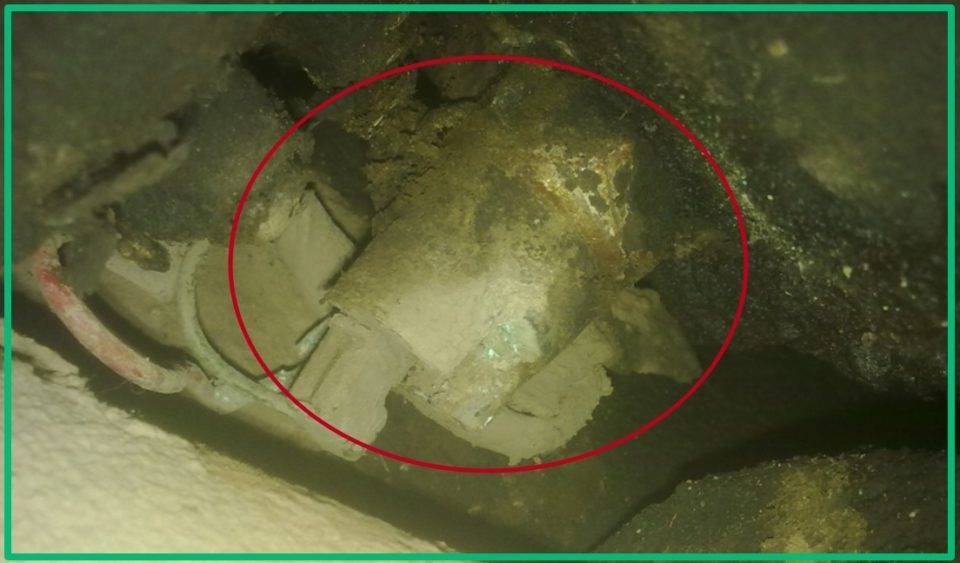

Примерно так выглядит датчик на КПП
Неисправность датчика заднего хода встречается довольно часто, поэтому сначала нужно проверить целостность предохранителя, затем убедиться в наличии напряжения на фонарях, а только после этого приступать к замене рассматриваемого выключателя. Причем его неисправность может проявляться не только отсутствием загорания фонарей, но еще и постоянным горением. Если фонари ЗХ постоянно горят, значит необходимо произвести замену датчика.

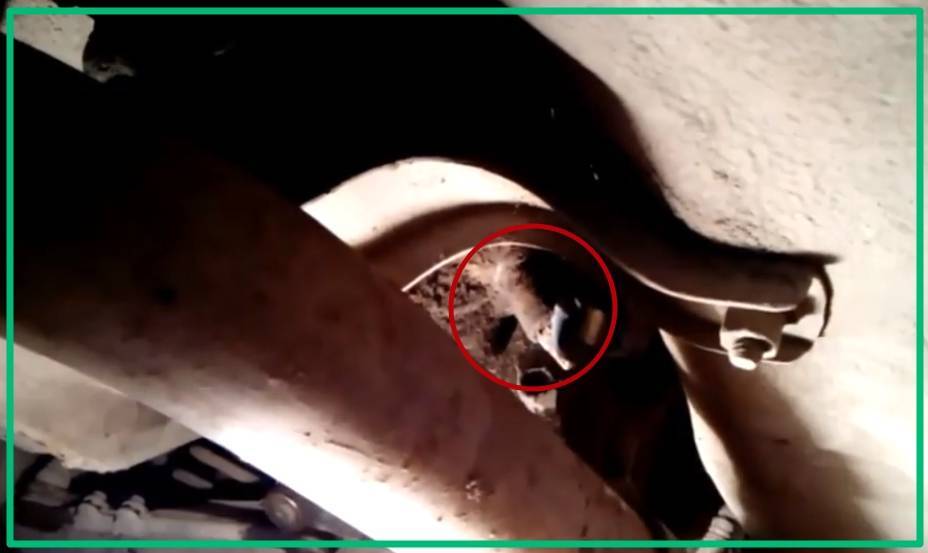

Как найти датчик заднего хода ВАЗ 2107
Рассматриваемый элемент, отвечающий за включение и отключение задних фонарей на ВАЗ 2107, располагается в основном механизме — это коробка передач. Чтобы найти расположение выключателя, нужно забраться под машину и посмотреть на коробку. Элемент крепится в нижней части коробки передач с правой стороны.
Его перепутать с другим датчиком невозможно, если вы знаете, где находится коробка и как она выглядит. На коробке установлен только один датчик, причем не только на карбюраторных, но и на инжекторных модификациях.
Эта мелкая деталь не подлежит ремонту, поэтому при выявлении ее неисправности, понадобится замена. Чтобы убедиться, что причина именно в рассматриваемом устройстве, следует снять подводящие провода от клеммы датчика, а затем переместить рычаг переключения передач в положение задней скорости. Установить регулятор мультиметра в положение прозвонки и прикоснуться щупами к двум контактам. Если прибор издает звуковой сигнал при включении задней скорости и наоборот молчит при перемещении рычага в положение неитраль, значит, элемент исправен и, нужно искать причину в других узлах. Зная, где находится лягушка на ВАЗ 2107, произвести дополнительную ее проверку не составит большого труда.
Расположение под днищем авто
Пошаговая инструкция
Для замены сгоревшейлампы в оптике для ближнего света на ВАЗ модели 2106 понадобятся отвертки (с плоскими крестообразным наконечником) и плоскогубцы. Сама процедура ремонта состоит изследующих шагов:
- Отключитьбортовую сеть автомобиля, по возможности разъединить проводку от клемм АКБ.
- Отверткой сплоским наконечником снимается облицовочная панель с внешней стороны фар.
- Крестообразнойотверткой вывинчиваются болтики (не до конца), крепящие ободки стеклянныхчашек.
- Фара беретсярукой и проворачиваются, пока крепящие винты не попадут в бороздки и ее можнобудет снять.
- Блок оптикивынимается с посадочного места.
- С тыльной частиотсоединяется колодка с проводниками.
- Далее фараустанавливается стеклом на ровную поверхность, а пара пружинок-фиксаторовотгибается для извлечения лампы.
- Затемперегоревший светоисточник можно вынуть из блока, потянув его вверх.
- Произвестизамену на новый экземпляр.
- Провести сборкув обратной последовательности.
- Подключитьэлектросеть машины и проверить исправность работы установленной лампы ближнегосвета.
В ходе замены лампы для ближнего света на модели ВАЗ 2106 нельзя касаться грязными перчатками и голыми руками ее стеклянной колбы. Отпечатки, оставшиеся на ее поверхности, приведут к неравномерности внутренних процессов, что быстро приведет к ее повторному перегоранию.
Типовые неисправности и их устранение
Рассмотрим типовые причины отказа ламп заднего фонаря на ВАЗ 2106.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Общие неисправности
Если лампочка того или иного сигнала/света исправна, но все равно не горит, то в первую очередь имеет смысл проверить соответствующий предохранитель – это простая операция и начать поиск неисправности имеет смысл именно с нее.
Блок предохранителей или, как его еще называют, монтажный блок находится слева от водителя под торпедо. Он закрыт двумя защитными крышками, которые легко снимаются голыми руками.
Взглянем на нумерацию и местоположение конкретных предохранителей монтажного блока на ВАЗ 2106.
Схема расположения предохранителей в монтажном блоке ВАЗ 2106
За задние световые приборы отвечают следующие плавкие вставки (предохранители):
- F1 (16 А) – лампочка стоп-сигнала;
- F6 (8 А) – противотуманный фонарь;
- F7 (8 А) – правая лампа освещения номерного знака, правый габарит;
- F8 (8 А) – левая лампа освещения номерного знака, левый габарит;
- F9 (8 А) – указатели поворота, лампы заднего хода;
- F16 (8 А) – указатели поворотов в режиме аварийной сигнализации.
Полезно. При поиске короткого замыкания в первую очередь необходимо осмотреть жгут в местах его перехода сквозь кузов и его острые ребра, а также провода, проложенные под днищем машины.
Автомобильный провод с усиленной изоляцией
Фонарь не работает полностью или работает неверно, например, при нажатии тормоза загораются и повороты, а при включении поворотов мигают и габариты? Велика вероятность его плохого контакта с кузовом. Под одной из гаек крепления фонаря зажат лепесток с проводом массы. На фото ниже он помечен стрелкой.
Отворачиваем гайку, зачищаем лепесток и участок кузова под гайкой до блеска и собираем все в исходную.
Причиной неисправности габаритных огней может быть выключатель, но в этом случае не будут гореть все лампы габаритного света. Снимаем, прозваниваем мультиметром, при необходимости меняем.
Указатели поворотов
Если проблема с лампой указателя поворотов, то возможен отказ реле. Находится оно под комбинацией приборов. Вооружаемся двумя плоскими отвертками и, поддевая комбинацию, частично вытаскиваем ее. Откручиваем трос спидометра, снимаем комбинацию приборов. Под ней находим реле указателей поворота. Снимаем его, воспользовавшись ключом на 10.
Есть понятие в электрике – проверяем реле, воспользовавшись мультиметром и аккумуляторной батареей автомобиля для запитки обмотки. Понятий ноль – временно меняем реле на заведомо исправное, взятое «напрокат» у соседа по гаражу.
Лампа ближнего света ВАЗ-2106
9. Слегка нажмите на лампу, поверните ее против часовой стрелки примерно на 5° до совмещения выступов на цоколе лампы с пазами патрона и снимите лампу. Установите новую лампу в порядке, обратном снятию.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Задние фонари ВАЗ 2106: какие стоят лампы, что может замыкать Теперь мы знаем, как заменить лампочки в фонарях и сами фонари, а при необходимости сможем и устранить мелкие неисправности этих световых приборов. Спрашивайте, я на связи!
