Формула закона преломления света — общие и частные случаи

В чем заключается суть процесса преломления света?

Часть пучка света, который падает на поверхность между двумя прозрачными средами, продолжает свое распространение во второй среде, однако направление его распространения уже будет отличаться от первоначального направления в 1-й среде на некоторый угол. В этом и заключается явления преломления света. Физическая причина этого явления заключается в разнице скоростей распространения световой волны в разных средах.

Напомним, что свет имеет максимальную скорость распространения в вакууме, она равна 299 792 458 м/с. В любом материале эта скорость всегда меньше, причем, чем большую плотность имеет среда, тем медленнее в ней распространяется электромагнитная волна. Например, в воздухе скорость света равна 299 705 543 м/с, в воде при 20 °C уже 224 844 349 м/с, а в алмазе она падает больше, чем в 2 раза относительно скорости в вакууме, и составляет 124 034 943 м/с.

Геометрическая оптика. Основные законы геометрической оптики

Задолго до возникновения понимания истинной физической природы света человечеству уже были известны основные законы геометрической оптики.

Закон прямолинейного распространения света

Определение 1

Закон прямолинейного распространения света гласит, что в оптически однородной среде свет распространяется прямолинейно.

Подтверждением этому служат резкие тени, которые отбрасываются непрозрачными телами при освещении с помощью источника света сравнительно малых размеров, то есть так называемым «точечным источником».

Иное доказательство заключается в достаточно известном эксперименте по прохождению света далекого источника сквозь малое отверстие, с образующимся в результате узким световым пучком. Данный опыт подводит нас к представлению светового луча в виде геометрической линии, вдоль которой распространяется свет.

Определение 2

Стоит отметить тот факт, что само понятие светового луча вместе с законом прямолинейного распространения света утрачивают весь свой смысл, в случае если свет проходит через отверстия, размеры которых аналогичны с длиной волны.

Исходя из этого, геометрическая оптика, которая опирается на определение световых лучей – это предельный случай волновой оптики при λ→, рамки применения которой рассмотрим в разделе, посвященном дифракции света.

На грани раздела двух прозрачных сред свет может частично отразиться таким образом, что некоторая часть световой энергии будет рассеиваться после отражения по уже новому направлению, а другая пересечет границу и продолжит свое распространение во второй среде.

Закон отражения света

Определение 3

Закон отражения света, основывается на том, что падающий и отраженный лучи, а также перпендикуляр к границе раздела двух сред, восстановленный в точке падения луча, находятся в одной плоскости (плоскость падения). При этом углы отражения и падения, γ и α – соответственно, являются равными величинами.

Закон преломления света

Определение 4

Закон преломления света, базируется на том, что падающий и преломленный лучи, также как перпендикуляр к границе раздела двух сред, восстановленный в точке падения луча, лежат в одной плоскости. Отношение sin угла падения α к sin угла преломления β является величиной, неизменной для двух приведенных сред:

sin αsin β=n.

Ученый В. Снеллиус экспериментально установил закон преломления в 1621 году.

Определение 5

Постоянная величина n – является относительным показателем преломления второй среды относительно первой.

Определение 6

Показатель преломления среды относительно вакуума имеет название – абсолютный показатель преломления.

Определение 7

Относительный показатель преломления двух сред – это отношение абсолютных показателей преломления данных сред, т.е.:

n = n2n1.

Свое значение законы преломления и отражения находят в волновой физике. Исходя из ее определений, преломление является результатом преобразования скорости распространения волн в процессе перехода между двумя средами.

Определение 8

Физический смысл показателя преломления – это отношение скорости распространения волн в первой среде υ1 к скорости во второй υ2:

n=υ1υ2.

Нужна помощь преподавателя?
Опиши задание — и наши эксперты тебе помогут!

Описать задание

Определение 9

Абсолютный показатель преломления эквивалентен отношению скорости света в вакууме c к скорости света υ в среде:

n=cυ.

На рисунке 3.1.1 проиллюстрированы законы отражения и преломления света.

Рисунок 3.1.1. Законы отражения υ преломления: γ = α; n1 sin α=n2 sin β.

Определение 10

Среда, абсолютный показатель преломления которой является меньшим, является оптически менее плотной.

Определение 11

В условиях перехода света из одной среды, уступающей в оптической плотности другой (n2<n1) мы получаем возможность наблюдать явление исчезновения преломленного луча.

Данное явление можно наблюдать при углах падения, которые превышают некий критический угол αпр. Этот угол носит название предельного угла полного внутреннего отражения (см. рис. 3.1.2).

Для угла падения α=αпр  sin β=1; значение sin αпр=n2n1< 1.

При условии, что второй средой будет воздух (n2≈1), то равенство будет допустимо переписать в вид: sin αпр=1n, где n=n1>1 – абсолютный показатель преломления первой среды.

В условиях границы раздела «стекло–воздух», где n=1,5, критический угол равен αпр=42°, в то время как для границы «вода–воздух» n=1,33, а αпр=48,7°.

Рисунок 3.1.2. Полное внутреннее отражение света на границе вода–воздух; S – точечный источник света.

ФИЗИКА

§ 67. Преломление света. Закон преломления света

Рассмотрим, как меняется направление луча при переходе его из воздуха в воду. В воде скорость света меньше, чем в воздухе. Среда, в которой скорость распространения света меньше, является оптически более плотной средой.

Таким образом, оптическая плотность среды характеризуется различной скоростью распространения света.

Это значит, что скорость распространения света больше в оптически менее плотной среде. Например, в вакууме скорость света равна 300 000 км/с, а в стекле — 200 000 км/с. Когда световой пучок падает на поверхность, разделяющую две прозрачные среды с разной оптической плотностью, например воздух и воду, то часть света отражается от этой поверхности, а другая часть проникает во вторую среду. При переходе из одной среды в другую луч света изменяет направление на границе сред (рис. 144). Это явление называется преломлением света.

Рис. 144. Преломление света при переходе луча из воздуха в воду

Рассмотрим преломление света подробнее. На рисунке 145 показаны: падающий луч АО, преломлённый луч ОВ и перпендикуляр к поверхности раздела двух сред, проведённый в точку падения О. Угол АОС — угол падения (α), угол DOB — угол преломления (γ).

Рис. 145. Схема преломления луча света при переходе из воздуха в воду

Луч света при переходе из воздуха в воду меняет своё направление, приближаясь к перпендикуляру CD.

Вода — среда оптически более плотная, чем воздух. Если воду заменить какой-либо иной прозрачной средой, оптически более плотной, чем воздух, то преломлённый луч также будет приближаться к перпендикуляру. Поэтому можно сказать, что если свет идёт из среды оптически менее плотной в более плотную среду, то угол преломления всегда меньше угла падения (см. рис. 145):

γ < α

Луч света, направленный перпендикулярно к границе раздела двух сред, проходит из одной среды в другую без преломления.

При изменении угла падения меняется и угол преломления. Чем больше угол падения, тем больше угол преломления (рис. 146). При этом отношение между углами не сохраняется. Если составить отношение синусов углов падения и преломления, то оно остаётся постоянным.

Рис. 146. Зависимость угла преломления от угла падения

Для любой пары веществ с различной оптической плотностью можно написать:

где n — постоянная величина, не зависящая от угла падения. Она называется показателем преломления для двух сред. Чем больше показатель преломления, тем сильнее преломляется луч при переходе из одной среды в другую.

Таким образом, преломление света происходит по следующему закону: лучи падающий, преломлённый и перпендикуляр, проведённый к границе раздела двух сред в точке падения луча, лежат в одной плоскости.

Отношение синуса угла падения к синусу угла преломления есть величина постоянная для двух сред:

В атмосфере Земли происходит преломление света, поэтому мы видим звёзды и Солнце выше их истинного расположения на небе.

Вопросы

  1. Как меняется направление луча света (см. рис. 144) после того, как в сосуд наливают воду?
  2. Какие выводы получены из опытов по преломлению света (см. рис. 144, 145)?
  3. Какие положения выполняются при преломлении света?

Упражнение 47

  1. Угол падения луча из воздуха в стекло равен 0°. Чему равен угол преломления?

  2. Перечертите в тетрадь рисунок 147. Для каждого случая начертите примерно преломлённый луч, считая, что все изображённые тела изготовлены из стекла.

    Рис. 147

  3. Положите на дно чайной чашки монету и расположите глаз так, чтобы край чашки закрывал её. Если в чашку налить воду, то монета станет видна (рис. 148). Почему?

    Рис. 148

  4. В оптике часто приходится иметь дело с прохождением света сквозь тело, имеющее форму призмы, клина (рис. 149, а). Луч, падающий на призму (например, на её боковую грань), преломляется дважды: при входе в призму и при выходе из неё.

Рис. 149

Перечертите в тетрадь изображённое на рисунке 149, б сечение призмы (треугольник) и падающий на её грань луч. Постройте ход луча сквозь призму. Покажите, что при прохождении сквозь треугольную призму такой луч отклоняется к основанию треугольника.

В каждой из трёх закрытых коробок (они показаны на рисунке 150 в виде чёрных квадратов) находится одна или две треугольные призмы; показан ход лучей через эти призмы. Нарисуйте расположение призм в этих коробках.

Рис. 150

В чем заключается явление преломления света

С этим феноменом знакомы практически все, так как он широко встречается в повседневной жизни. Например, если смотреть на дно водоема с прозрачной водой, то оно всегда кажется ближе, чем есть на самом деле. Искажение можно наблюдать в аквариумах, этот вариант знаком практически всем. Но чтобы разобраться в вопросе, надо рассмотреть несколько важных аспектов.

Причины преломления

Тут решающее значение имеют характеристики разных сред, через которые проходит световой поток. Их плотность чаще всего различается, поэтому свет распространяется с разной скоростью. Это напрямую влияет и на его свойства.

При переходе из одной среды в другую (в месте их соединения), свет меняет свое направление из-за различий в плотности и других особенностей. Отклонение может быть разным, чем больше разница в характеристиках сред, тем большее искажение образуется в конечном итоге.

Примеры из жизни

Встретить примеры рассматриваемого явления можно практически везде, поэтому каждый может увидеть, как влияет преломление на восприятие предметов. Самые характерные варианты таковы:

  1. Если поместить ложку или трубочку в стакан с водой, то можно увидеть, как зрительно предмет перестает быть прямым и отклоняется, начиная от границы двух сред. Эта оптическая иллюзия используется в качестве примера чаще всего.
  2. В жаркую погоду на асфальте часто возникает эффект лужи. Это объясняется тем, что в месте резкого перепада температур (у самой земли) лучи преломляются так, что глаза видят небольшое отражение неба.
  3. Миражи также появляются в результате преломления. Тут все на порядок сложнее, но при этом данное явление встречается не только в пустыне, но и в горах и даже в средней полосе. Еще один вариант – когда видны объекты, находящиеся за линией горизонта.

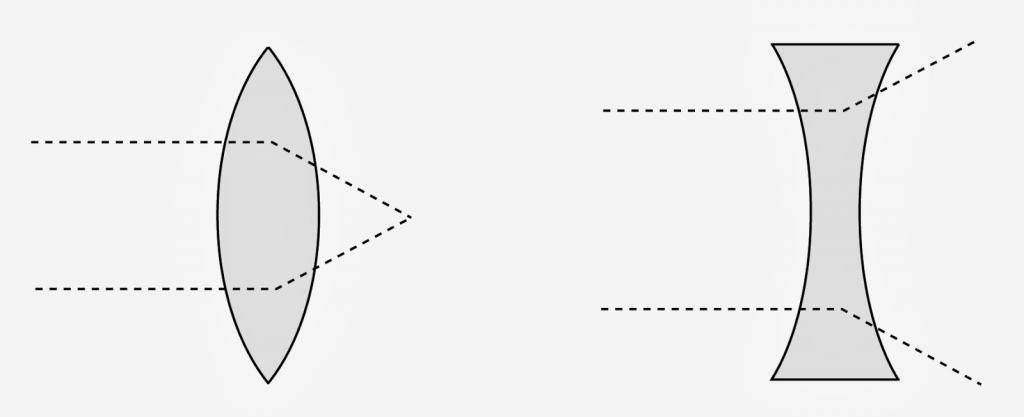

  4. Принципы преломления используются и во многих предметах, используемых в повседневной жизни: очки, увеличительное стекло, дверные глазки, проекторы и аппараты для показа слайдов, бинокли и многое другое.
  5. Многие виды научного оборудования работают за счет применения рассматриваемого закона. Сюда относятся микроскопы, телескопы и другие сложные оптические приборы.

Что такое угол преломления

Углом преломления называют угол, который образуется вследствие явления преломления на границе соединения двух прозрачных сред с разными свойствами светопроницаемости. Он определяется от перпендикулярной линии, проведенной к преломляемой плоскости.

Это явление обусловлено двумя законами – сохранения энергии и сохранения импульса. С изменением свойств среды скорость волны неизбежно меняется, но при этом ее частота остается одинаковой.

От чего зависит угол преломления

Показатель может меняться и в первую очередь зависит от характеристики двух сред, через которые проходит свет. Чем больше разница между ними, тем значимее зрительное отклонение.

Также угол зависит от длины излучаемых волн. С изменением этого показателя меняется и отклонение. В некоторых средах большое влияние оказывает и частота электромагнитных волн, но этот вариант встречается далеко не всегда.

Метаматериалы с отрицательным индексом

В 60 годах 20 века появилась гипотеза о возможном существовании метаматериалов с отрицательной рефракцией. Метаматериалами называются вещества, которые благодаря искусственно созданной периодической структуре обладают свойствами, нехарактерными для обычных.

В начале 21 века их существование считается практически доказанным, многие ученые публикуют экспериментальные данные о получении подобных образцов. Считается, что они будут обладать такими свойствами:

  1. В них будут отличаться направления фазовой и групповой скорости.
  2. Вероятно преодоление дифракционного предела — минимального значения размера пятна, которое можно получить при фокусировке электромагнитных волн.

Искажение световых потоков

Доказано, что полосы, проходя из воздушной среды в стекло, сильно искажается. Луч, попавший в воду из воздуха, лишь немного изменяет угол наклона. Для удобства определения коэффициента преломления был введен специальный термин — относительный параметр искажения. Условный параметр характеризует состояние воздуха и воды при прохождении солнечного отрезка через их границы. Коэффициент высчитывается по определенному математическому соотношению, но нет необходимости делать это самостоятельно, так как готовые таблицы есть в книгах по физике.

Доказательства закона

Искажение лучей при попадании из одной оптически однородной среды в другую зависит от скорости распределения света между средами. Изменение параметров движения в воздухе изображают через U1, а скорость в водной среде — U2. Предположим, что на поверхность водной глади попадает световой луч А1 с углом α между преломленной линией и перпендикуляром. С1 — отраженная часть луча с углом α между отраженной полосой и серединным отрезком.

Когда напряжение дойдет до момента В, вторая электромагнитная волна в воде примет форму шара. Радиус сферы равен U2 Δ t. Чтобы выяснить, как будет двигаться световой луч в дальнейшем, необходимо провести специальный отрезок ВD.

Нисходящая полоса А1А образует предельный угол α, который равен по величине углу САВ в фигуре АВС. Отсюда следует, что сторона СВ равна U1 Δ t или же стороне треугольника АВ*sinα.

Угол искажения β равен углу АВD. Следовательно, сторона треугольника АD равна радиусу сферы. Разделив первое равенство на второе, легко понять, в чем физический смысл преломления света:

sin α / sin β = n1/n2 = n21

При увеличении или уменьшении нисходящего угла происходят изменения относительно угла искажения. Если величина нисходящего угла повышается, то второй угол также возрастает. Если пучок падает на поверхность емкости с достаточной плотностью, то искажающий угол, как правило, намного меньше падающего угла. Параметр рефракции среды относительно вакуума — абсолютный коэффициент искажения.

Формула закона преломления света имеет различные формы записи:

n1*sin θ = n2*sin θ

Связь выражения n1*sin θ c n2*sin θ заключается в полном внутреннем отражении. Искажающая полоса исчезает, а нисходящий луч отражается от поверхности среды. Формулу закона Снелла часто используют, если длина электромагнитной волны небольшой величины.

Практическое применение

Искажение световых полос является основой для создания оптических телескопов, в которых для оформления пучков света применяют специальные линзы. Рефракторы используют в научной работе в качестве телескопов, зрительных труб, приборов для приближения дальних объектов.

Спектрографы и другие зрительные инструменты применяются для визуального наблюдения спектра излучения. В биофизике углубленно рассматривают геометрическую оптику, чтобы правильно понимать акустические параметры. В устройствах для воспроизведения звуков очень важен показатель рефракции при изучении распределения звуков.

Явление искажения пучков света применяется во многих медицинских сферах. Особенно при изучении строения и функционирования глаз человека, а также для лечения и корректировки таких заболеваний, как близорукость и дальнозоркость. Чтобы выписать пациенту рецепт на очки, офтальмолог обязан проверить зрение с помощью фороптора.

Проведение диагностики позволяет выявить патологии искажения пучков света в глазу человека. Тест на форопторе включает в себя работу с линзами, которые имеют различную преломляющую способность. Для лечения и дальнейшей корректировки зрения специалисты назначают контактные линзы или очки.

История открытия законов отражения

Это явление было известно давно. Впервые об отражении света упоминалось в труде «Катоптрика», который датируется 200 г. до н.э. и написан древнегреческим ученым Евклидом. Первые эксперименты были простыми, поэтому никакой теоретической базы в тот период не появилось, но данное явление открыл именно он. При этом использовался принцип Ферма для зеркальных поверхностей.

Формулы Френеля

Огюст Френель был французским физиком, который вывел ряд формул, они широко используются по сей день. Их применяют при вычислении интенсивности и амплитуды отраженных и преломленных электромагнитных волн. При этом они должны проходить через четкую границу между двумя средами с различающимися значениями преломления.

Все явления, которые подходят под формулы французского физика называют френелевским отражением. Но нужно помнить о том, что все выведенные закономерности справедливы только тогда, когда среды изотропны, а граница между ними четкая. В этом случае угол падения всегда равняется углу отражения, а значение преломления определяется по закону Снеллиуса.

Важно, что при падении света на плоскую поверхность может быть два вида поляризации:

  1. p-поляризация характеризуется тем, что вектор напряженности электромагнитного поля лежит в плоскости падения.
  2. s-поляризация отличается от первого типа тем, что вектор напряженности электромагнитных волн располагается перпендикулярно по отношению к плоскости, в которой лежит и падающий, и отражённый луч.


Френель вывел целый комплекс формул, позволяющих производить все необходимые вычисления.

Формулы для ситуаций с разной поляризацией различаются. Это связано с тем, что поляризация влияет на характеристики луча и он отражается по-разному. При падении света под определенным углом отраженный луч может быть полностью поляризованным. Этот угол называют углом Брюстера, он зависит от характеристик преломления сред на границе раздела.

Принцип Гюйгенса

Гюйгенс – голландский физик, которому удалось вывести принципы, позволяющие описать волны любой природы. Именно с его помощью чаще всего доказывают как закон отражения, так и закон преломления света.


Так выглядит простейшее схематическое изображение принципа Гюйгенса.

В этом случае свет подразумевается как волна плоской формы, то есть все волновые поверхности плоские. При этом волновая поверхность – совокупность точек с колебанием в одной и той же фазе.

Формулировка звучит так: любая точка, к которой пришло возмущение впоследствии становится источником сферических волн.

Сдвиг Федорова

Его также называют эффектом Федорова-Эмбера. В этом случае наблюдается смещение луча света при полном внутреннем отражении. При этом сдвиг незначительный, он всегда меньше, чем длина волны. Из-за этого смещения отраженный луч не лежит в одной плоскости с падающим, что идет вразрез с законом отражения света.

Боковое смещение лучей было теоретически доказано советским ученым в 1955 году благодаря математическим вычислениям. Что касается экспериментального подтверждения этого эффекта, то немного позже это сделал французский физик Эмбер.

Преломление в обычной жизни

Двойная радуга - одно из самых красивых явлений, связанных с рефракцией.

Преломление света в разных жидкостях и стекле


Соломинка в жидкости кажется сломанной из-за разных показателей преломления света в воздухе и в жидкости.


Преломления света, проходящего через стекло

Преломления встречается на каждом шагу и воспринимается как совершенно обыденное явление: можно видеть как ложка, которая находится в чашке с чаем, будет «переломлена» на границе воды и воздуха. Тут уместно отметить, что данное наблюдение при некритическом восприятии даёт неверное представление о знаке эффекта: кажущееся переломление ложки происходит в обратную сторону реальному преломлению лучей света.

Преломление и отражение света в каплях воды порождает радугу.

Многократным преломлением (отчасти и отражением) в мелких прозрачных элементах структуры (снежинках, волокнах бумаги, пузырьках) объясняются свойства матовых (не зеркальных) отражающих поверхностей, таких как белый снег, бумага, белая пена.

Рефракцией в атмосфере объясняются многие интересные эффекты. Например, при определённых метеорологических условиях Земля (с небольшой высоты) может выглядеть как вогнутая чаша (а не часть выпуклого шара).

Область применения закона в технике

После открытия явления и проведения практических исследований прошло много времени. Результаты помогли разработать и реализовать большое количество приборов, используемых в разных отраслях, стоит разобрать самые распространенные примеры:

  1. Офтальмологическое оборудование. Позволяет проводить разнообразные исследования и выявлять патологии.
  2. Аппараты для исследования желудка и внутренних органов. Можно получать четкое изображение без введения камеры, что существенно упрощает и ускоряет процесс.
  3. Телескопы и другое астрономическое оборудование благодаря преломлению позволяют получать изображения, которые не видны невооруженным глазом.

  4. Бинокли и подобные приборы также работают на основании вышеописанных принципов. Сюда же можно отнести и микроскопы.
  5. Фото и видеооборудование, точнее его оптика используют преломление света.
  6. Оптоволоконные линии, передающие большие объемы информации на любое расстояние.

Преломление света – явление, которое обусловлено характеристиками разных сред. Его можно наблюдать в месте их соединения, угол отклонения зависит от разницы между веществами. Эту особенность широко используют в современной науке и технике.

Скорость и преломление

Скорость света в вакууме — абсолютная величина, которая характеризует то, насколько быстро распространяются в этой среде электромагнитные волны. Согласно специальной теории относительности, эта фундаментальная постоянная не зависит от выбора инерциальной системы отсчета, скорость ни одной частицы не может ее превысить. Она является предельной и для распространения любых взаимодействий.

В 1975 году было произведено наиболее точное на сегодняшний день измерение скорости света в вакууме при использовании эталонного метра. Сейчас эта величина постулируется, а метр в системе СИ определен как промежуток, который преодолевает свет за 1/299 792 458 секунды. Таким образом фундаментальная физическая постоянная является основной единицей, а понятие метра выводится относительно ее измерения.

Распространение света в любой, даже наиболее прозрачной среде, отличной от вакуума, происходит медленнее. Его скорость обозначают буквой v, тогда как для него же в вакууме используется буква c. Обе величины измеряются в метрах в секунду. Их отношение является абсолютным показателем преломления: n=с/v.

Этот термин вводится для любых оптически прозрачных сред. Физический смысл показателя преломления в отношении, в которое меняется (уменьшается) скорость света в среде относительно таковой в вакууме.

Подобная величина вводится и для других волновых процессов, например, для распространения звуковых волн. Но в этом случае стараются использовать другую терминологию, так как это не совсем эквивалентные понятия.

Согласно основным законам физики, n всегда больше единицы. Например, для воды он равняется 1,33, а для стекла 1,5. Среды с низким коєфициентом рефракции называют менее оптически плотными.

Коэффициенты рефракции для различных веществ

Вещество n
Воздух 1,33
Вода 1,003
Кварц 1,54
Стекло 1,5
Алмаз 2,42
Лед 1,31

Существуют и оптически анизотропные вещества. В них преломление зависит от направления и поляризации света. В качестве примера можно привести кристаллы с низкой симметрией кристаллической решетки или вещества, которые подвергнуты высокой степени механической деформации.

Коэффициент рефракции можно выразить через магнитную и диэлектрическую проницаемость. Он будет равен корню квадратному из произведения этих величин. Значение этих постоянных могут сильно отличаться в зависимости от частоты излучения. Из этой формулы очевидно, что в поглощающих средах он будет комплексной величиной. Чтобы измерить коэффициент преломления, используются специальные оптические приборы, которые называются рефрактометрами. Они могут работать в ручном и автоматическом режиме.

Существуют даже методы исследования веществ, основанные на определении фактора коэффициента преломления. Они носят название рефрактометрии и применяются для идентификации химических соединений, определения некоторых физико-химических параметров жидкостей и качественного и структурного анализа. Для рефрактометрии растворов используются специальные таблицы, которые утверждаются международными соглашениями.

Принцип Гюйгенса

Для объяснения механизма распространения световых волн, нидерландский ученый Христиан Гюйгенс в 1678 г. сформулировал принцип (постулат, т.е. утверждение принимаемое за истинное без доказательств), названный его именем. Принцип состоит из двух основных положений:

  • Каждая точка среды, до которой дошла световая волна, сама становится источником вторичных волн;
  • Поверхность, касательная ко всем вторичным волнам, представляет собой волновую поверхность в следующий момент времени. Фронт волны – это огибающая фронта вторичных волн.

Рис. 1. Принцип Гюйгенса.

На представленном рисунке изображен фронт световой волны, распространяющийся со скоростью v в два момента времени — t и t+ Δt. Видно, что точки волны в момент времени t являются источниками вторичной волны в момент времени t+ Δt.

Изменение траектории движения потока

Когда луч опускается на раздел двух сред (возьмем воду и стекло), одна его часть отражается от стекла, а другая проникает внутрь, но в стекле излучение преломляется.

Закон отражения и преломления света выглядит так:

Дадим определение понятиям, без которых понимание сути законов невозможно.

Отражение света – это перемена траектории движения светового излучения при попадании на край двух сред, после чего излучение остается и продолжает распространение в первой среде. Преломление света – это перемена курса светового излучения после перехода из одних условий в другие.

В основе волновой оптики лежит принцип Ферма. Он гласит, что световое излучение выбирает путь, на преодоление которого требуется минимум времени. Это утверждение определяет законы волновой оптики, представленные ниже.

Процессы отражения и преломления света

Рассматривая вопрос законов преломления света, следует упомянуть и о явлении отражения, поскольку оно тесным образом связано с данным явлением. Когда свет переходит из одной прозрачной среды в другую, то на границе раздела этих сред с ним происходит одновременно 2 процесса:

  1. Часть светового пучка отражается обратно в первую среду под углом, равным углу падения начального пучка на поверхность раздела.
  2. Вторая часть пучка попадает во вторую среду и продолжает распространение в уже ней.

Отмеченное выше говорит о том, что интенсивность начального пучка света будет всегда больше, чем у отраженного и преломленного света по отдельности. Как распределится эта интенсивность этими между пучками, зависит от свойства сред и от угла падения света на границу их раздела.

Где применяется закон преломления?

Практическое применение закона преломления света разнообразно. Можно без преувеличения сказать, что на этом законе работает большинство оптических приборов. Преломление светового потока в оптических линзах используется в таких приборах, как микроскопы, телескопы и бинокли. Без существования эффекта преломления невозможно было бы человеку видеть окружающий мир, ведь стекловидное тело и хрусталик глаза – это биологические линзы, выполняющие функцию фокусировки светового потока в точку на чувствительной сетчатке глаза. Кроме того, закон полного внутреннего отражения находит свое применение в световых волокнах.

Закон преломления света

Из принципа Ферма можно получить и закон преломления света (точнее — световых лучей). Здесь речь идет о переходе света из одной среды (среда I на рисунке 4) в другую (среда II) через границу раздела между ними. Различие сред состоит в том, что в них различны скорости распространения света.

Рис. 4

Мы рассмотрим случай, когда среда I — это вакуум, в котором скорость света равна с, а вторая среда — какое-то прозрачное вещество (например, стекло, вода и т. д.), в котором скорость света υ меньше, чем с : с > υ.

Между точками А в среде I и В в среде II также мыслимы бесчисленное множество путей, но, согласно принципу Ферма, свет «выбирает» тот из них, для прохождения которого нужно наименьшее время. Ясно, например, что путь АА’В не есть такой путь, потому что здесь свет проходит короткое (кратчайшее) расстояние в среде с большой скоростью и большое расстояние в среде с малой скоростью. Быть может, выгоднее путь АВ’В? Здесь свет в среде с малой скоростью проходит минимальную часть пути, а наибольшая часть приходится на среду с большой скоростью. Но есть ли именно этот путь самый выгодный в смысле экономии времени? Может быть, выгоднее несколько удлинить путь в среде II с тем, чтобы сократить путь в среде I? Словом, нужно найти, в какой точке свету (лучу) нужно пересечь границу раздела двух сред, чтобы время прохождения от А к В было наименьшим. Ясно, что эта точка лежит где-то между А’ и В’ (включая, возможно, и самую точку В’).

Обозначим расстояние между А’ и В’ через d. Если нужная нам точка С пересечения границы раздела находится на расстоянии х от А’, то от В’ она отстоит на расстоянии dх (см. рис. 4). Путь АС, проходимый светом в среде I, равен \(~\sqrt{y^2_1 + x^2}\), а время прохождения этого пути

\(~t_1 = \frac{\sqrt{y^2_1 + x^2}}{c}\) .

Путь СВ, проходимый светом в среде II, равен \(~\sqrt{y^2_2 + (x – d)^2}\), а время, нужное для прохождения этого пути,

\(~t_2 = \frac{\sqrt{y^2_2 + (x – d)^2}}{\upsilon}\) .

Общее время t определяется равенством

\(~t = t_1 + t_2 = \frac{\sqrt{y^2_1 + x^2}}{c} + \frac{\sqrt{y^2_2 + (x – d)^2}}{\upsilon}\) . (1)

Время t зависит только от х — координаты точки падения луча, так как величины y1, y2, с, υ и d — постоянные, то есть одинаковые при всех значениях х. Вот нам и нужно найти, при каком значении х время t будет наименьшим. Средствами обычной алгебры эту задачу решить нельзя. Чтобы ее решить, нужно воспользоваться тем, что при том значении х, при котором t минимально, производная функции, стоящей в правой части уравнения (1), равна нулю.

Это приводит нас к такому условию для х:

\(~\frac{x}{c\sqrt{y^2_1 + x^2}} = \frac{d – x}{\upsilon \sqrt{y^2_2 + (x – d)^2}}\) . (2)

Из рисунка 4 видно, что

\(~\frac{x}{\sqrt{y^2_1 + x^2}} = \sin \angle A’AC = \sin \alpha ; \frac{d – x}{\sqrt{y^2_2 + (x – d)^2}} = \sin \angle CBB’ = \sin \beta\) .

где α — угол между падающим лучом и нормалью к границе раздела в точке падения (угол падения) и β — угол между этой нормалью и преломленным лучом (угол преломления). Условие (2) принимает поэтому вид:

\(~\frac{\sin \alpha}{c} = \frac{\sin \beta}{\upsilon}\) или \(~\frac{\sin \alpha}{\sin \beta} = \frac{c}{\upsilon}\) .

В этом и заключается закон преломления для нашего случая: отношение синуса угла падения к синусу угла преломления равно отношению скоростей распространения света в вакууме и в среде, которая с ним граничит. Отношение \(~\frac{c}{\upsilon}\) — величина постоянная, характерная для данной среды. Она называется показателем преломления вещества и обозначается буквой n, так что

\(~\frac{\sin \alpha}{\sin \beta} = n\) .

В общем случае, когда свет переходит из произвольной среды, в которой скорость света равна υ1, в среду со скоростью света в ней υ2, закон преломления имеет вид

\(~\frac{\sin \alpha}{\sin \beta} = \frac{\upsilon_1}{\upsilon_2} = n_{21}\) ,

где n21 — относительный показатель преломления сред 2 и 1.

Принцип Ферма справедлив, конечно, не только для тех простейших примеров отражения и преломления света, которые мы здесь рассмотрели. С помощью этого принципа можно понять и точно рассчитать ход лучей и в призме, и в линзе и в любой самой сложной системе призм, линз, зеркал.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
